B27L — Окорка древесины или удаление остатков ветвей

Номер патента: 1442409

Опубликовано: 07.12.1988

Автор: Шведов

МПК: B27L 1/00

Метки: зачистки, роторный, станок, сучьев

...рычаги 15 саморазвода подпружинены относительно осей 13 пружинами 17.Таким образом, рычаг саморазвода может поворачиваться в двух плоскостях, т. е. является двухшарнирным. Каждый рычаг 15 оснащен выступом 18, контактирующим с упором 19, установленным на соответствующем коническом редукторе 7.В исходном положении фрезы 8 с копирами 9 сведены за счет действия пружин 20 на редукторы 7 до положения, исключающего контакт фрез между собой (ограничители поворота условно не показаны).Для снижения влияния центробежных сил, действующих на фрезы и рычаги саморазвода в процессе их вращения вокруг бревна и направленных на отрыв их от поверхности бревна, на корпусах редукторов 7 закреплены противовесы 21, а на концах рычагов - противовесы 22. Для...

Номер патента: 1442410

Опубликовано: 07.12.1988

Авторы: Вассель, Марков, Селютин, Шегельман

МПК: B27L 1/00

Метки: древесной, коры, обезвоживания

...балка 4, на концах которой на горизонтальной оси 5 шарнирно подвешены контейнеры 6 с днищем 7.Внутри контейнера 6 вдоль его оси смонтирована жестко прикрепленная к днищу 7 направляющая штанга 8, на которую свободно надет подвижный толкатель 9, выполненный по форме поперечного сечения контейнера 6. Направляющая штанга 8 выполняет функции подвески контейнера 6 и шарнирно соединена с горизонтальной осью 5 .консольной балки 4. Подвижный толкатель 9 имеет переменную массу и состоит из съемного комплекта пластин. Под днищем 7 контейнера 6 выполнен отсек 10 накопления выделенной из древесной коры влаги, для ВПорцию древесной коры укладывают в контейнер и надевают на направляющую штангу 8 заранее определенное условиями эксперимента...

Номер патента: 1444150

Опубликовано: 15.12.1988

Авторы: Пустошный, Сипелгас, Соболев

МПК: B27L 1/00

Метки: лесоматериалов, поверхностной, подачи

...обработки лесоматериалов, вид сверху; на фиг. 2 - то же, в аксонометрии. Устройство содержит тяговый рабочий орган в виде вальца 1 с седловидной поверхностью и коронадрезающими элементами в виде продольных ребер 2 с режущими кромками 3. Устройство также снабжено седловым шнековым рабочим органом 4 с ленточными режущими кромками 5 на его внешних кромках. Рабочий орган 4 установлен параллельно тяговому рабочему органу. Привод шнекового рабочего органа 4 осуществляется от тягового органа 1 посредством кинематической связи, например зубчатой передачи 6.В другом случае для повышения качест. ва пролыски устройство может быть снабжено дополнительным шнековым органом, установленным параллельно первому, причем направление вращения...

Номер патента: 1445965

Опубликовано: 23.12.1988

Авторы: Власов, Чикин

МПК: B27B 29/00, B27L 1/00

Метки: подающе-центрирующее, станка, стволообрабатывающего

...минимального диаметра. Копир 14 собственной массой опущен в крайнее нижнее положение. Гидрораспределитель 18 находится вз 14459положении соединения полостей гидроцилиндров 16 и 19. Упор 20 под действием масс подвижных частей и пружины 23 находится в крайнем нижнемположении.При работе окорочной установкиподлежащие окорке лесоматериалы 6с общего конвейера лесного складапередаются на устройство 7 и далеецепями 8 перемещаются к подающе-центрирующему устройству 1, В момент нахождения очередного лесоматериала 6над поверхностью 24 происходит копирование его поверхности и подготовка 1 Бустройства 1 к приему этого лесома. -териала. При этом центральная цепь 8массой лесоматериала 6 прижата к поверхности 24, что обеспечивает единообразие и...

Номер патента: 1445968

Опубликовано: 23.12.1988

Авторы: Валуев, Валуева, Ермин, Сацура

МПК: B27L 11/00

Метки: измельчения, стружку, щепы

...ножами 8 и контрножами 9. онтрнож одного клина с ножом соседнегоклина образуют подножевую щель 10.В лопастях крыльчатки 3 имеются камеры 11, связанные с рабочей плоскостьюлопасти через отверстия 12, предназначенные для фиксации древесной щепы13, В боковой плоскости крыльчаткиимеются каналы 14, которые соединяюткамеры 11 с каналом 15 полого вала4, связанного с выходными отверстиями 16.Устройство работает следующим образом,Древесная щепа 13 через воронку 2подается в ножевой барабан б и засчет центробежных сил отбрасываетсяна лопасти крыпьчатки 3, Лопасти, захватив необходимую порцию шаны 13, которая прочно удерживается на рабочейплоскости за счет центробежных сили наличия отверстий 12, направляютее на режущий нож 8, где она...

Номер патента: 1447658

Опубликовано: 30.12.1988

Автор: Якимович

МПК: B27L 1/00

Метки: роторный, станок, стволообрабатывающий

...окорка, либо обрезка сучьев.Скорость вращения фреэ регулируетсяизменением скорости вращения венца10 путем изменения силы и частотыобмотки 9. При подаче тока на обмотки соленоидов 6 вал 3 выдвигается клесоматериалу или наоборот. Усилиеприжима регулируется величиной токасоленоидов. 1 з.п. ф-лы, 2 ил. во вращение относительно оси О - О электродвигателем 12, Соосный зубчатый венец 10 под воздействием крутящего момента электромагнитного поля, 5 возникающего под действием электрического тока, протекающего в статорной обмотке 9, либо н .подвижен, либо вращается в направлении вращения поля обмотки 9 со скоростью, зависящей от частоты и силы протекающего тока,Вследствие того, что зубчатые колеса 7 вращаются совместно с ротором 1, они...

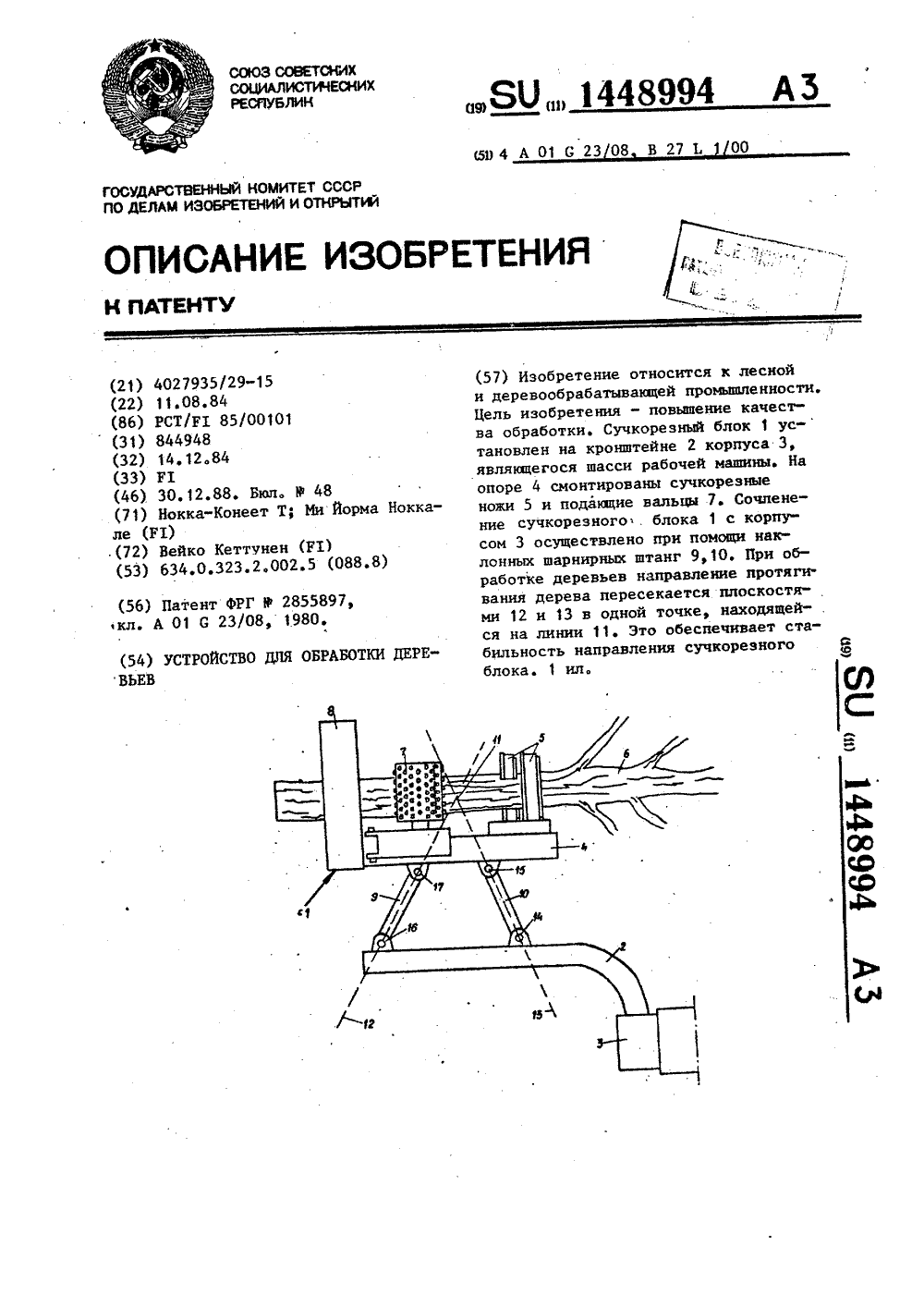

Номер патента: 1448994

Опубликовано: 30.12.1988

Автор: Вейко

МПК: A01G 23/08, B27L 1/00

Метки: деревьев

...И.Касарда аказ 6856/58 Тираж 661 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к лесной и деревообрабатывакщей промышленности и может быть использовано как подающее устройство при обрабоке деревьев.Цель .изобретения - повышение качества обработки.На чертеже схематически изображено устройство, вид сбоку.Сучкореэный блок 1 установлен накронштейне 2 корпуса 3в качествекоторого может быть использовано шасси какой-либо рабочей машины, например, лесозаготовительной, Сучкорезный блок 1 имеет опору 4, к которой прикреплен с возможностью регулировки обрабатывакщий дерево...

Номер патента: 1451016

Опубликовано: 15.01.1989

Авторы: Коробов, Табунов, Чайкин

МПК: B27B 27/00, B27L 1/00

Метки: лесозаготовительная

...например, пружины рас"тяжения, для того чтобы при корректировке длины отмеряемого сортиментаобеспечивалось опережающее взаимодействие толкателя 8 с кареткой 12.В конструкции корректирующегомеханизма на ползуне 6 предусматриваются упоры для ограничения поворота55толкателей 8 в направлении, противоположном выдвижению штока гидроцилиндра 5 (на фиг.1 и 2 показан вариантупоров в ниде скосов .на ползуне 6). Предлагаемая машина работает следующим образом,Наклоном балки 2 захватно-сучкорезная головка 3 наводится на лежащее дерево или хлыст и захватывает его (фиг.1). Включением лебедки 18 через гибкий тяговый орган 16 каретка 12 с раскрытыми захватами 13 перемещается в сторону дерева до встречи упора14 с комлем. Затем захваты 13 закрынаются...

Номер патента: 1451017

Опубликовано: 15.01.1989

Автор: Покрышкин

МПК: B27L 1/04

Метки: барабан, осмола, пневого

...на катки 10 иимеет приводной двигатель (не показан),Захваты 3 снабжены окорочными элементами 11. 30Барабан для очистки пневого осмола работает следующим образом,Цилиндрический корпус 1 барабанапоиводится во вращение по часовойстрелке, производя непрерывный подьем кусков осмола 12, подхватывая ихрабочими органами 2 и ковшеобразными захватами 3, после чего происходит падение кусков осмола и очисткаих. При этом прохождение захватов наоуглу 40-55 при отсчете в направлении вращения барабана от диаметральной плоскости сопровождается взаимодействием плеч 9 Г-образных рычаговс упорной балкой 4 и их поворот против часовой стрелки относительно шарниров крепления рычагов 7 на корпусебарабана. Куски осмола, расположенные в ковшеобразных захватах 3,...

Номер патента: 1451018

Опубликовано: 15.01.1989

Авторы: Баранов, Пряхин, Чумичкин

МПК: B27L 11/02

Метки: рубительная

...щен в отверстии ножа, о т л и ч а- ожет ю щ а я с я тем, что, с целью повн- и 30 шения эксплуатационпой надежности акция ножей рубительной машины, средство от- прижима каждого ножа снабжено соеовоч- диненннм с регулировочным винНожи том ползуном, который располоерх жен в направляющем пазу, внполпол- ненном в рабочем органе под боковой пои верхностью сквозной щели и параллельно ей.,УЖМ /Й 78 ГЯФчюю Изобретение относится к деревообрабатывающей промышленности.Цель изобретения - повышение эксплуатационной надежности ножей ру 5 бительной машины.На фиг, 1 схематически изображен рабочий орган рубительной машины;на фиг. 2 - вид А на фиг, .1, нафиг. 3 - разрез Б-Б на фиг, 1. 10Рабочий орган 1 рубительной машины имеет износостойкие накладки 2,...

Номер патента: 1454695

Опубликовано: 30.01.1989

Авторы: Верещагин, Гречишников, Смолин

МПК: A01G 23/08, B27L 1/00

Метки: лесозаготовительная

...10 и 11. Кроме того, к поПеречной балке прикреплена пластина 12, являющаяся дополнительной опорной 15 поверхностью для ствола дерева прирайнем заднем положении стрелы 7 (см. Фиг. 1). Задняя кромка 13 пластины 12 скошена в направлении сброса40ствола дерева в пакетоформирующий механизм 6, Ма 1 пина работает следующим образом. Перемещаясь по лесосеке на самоХодном шасси 1, машина с помощью загрузочного приспособления 5 укладь- вает ствол 14 дерева комлем в сучкорезно-протаскивающее приспособление 4 (загрузочное приспособление 5 может как подбирать непосредственно с земли предварительно поваленное дерево, так и срезать дерево на корню). .При протаскивании ствола 14 дерева через приспособлениеон очищается от сучьев, при этом ствол 14...

Номер патента: 1456312

Опубликовано: 07.02.1989

Авторы: Подыниногин, Рублев

МПК: B27L 1/00, G01B 5/24

Метки: короснимателей, параметров

...На боковой поверхности деравки 7 выполнены центральная вертикальная риска 8, упор 9 и измерительная шкал 10. Причем упор устанавливается в начале отсчета шкалы 10. Далее, в державк 7 в направляющих смонтирована поворзтная планка 11 с измерительной шкалой 12, на конце которой жестко закреплен угломер 13, выполненный двухсторонним.Работа устройства заключается в следуюц 1 ем. Коросниматель 14 (фиг. 2) устанавливается в резцедержатель 4 и закрепляетс(. Затем резцедержатель 4 передвигается вдоль направляющих 2 таким образом, чтобы носок короснимателя совпал с центральн 1 й вертикальной риской 8. При правильн 0 й заточке режущая кромка короснимателя должна точно совпадать с риской 8 без зазоров и отклонений. Далее, перемещая державку 7 по...

Номер патента: 1458228

Опубликовано: 15.02.1989

Авторы: Бубнова, Табунов, Чайкин

МПК: B27L 1/00

Метки: лесозаготовительной, протаскивающее

...продольной оси симметрии направляющихбалки. 55Устройство работает следующим образом.Оператор включает привод протаскивающего механизма в рабочем направлении и происходит натяжение ветви, 5 рабочего хода, благодаря которому поворачивается против часовой стрелки рычаг.11 (или 12), передвигается тяга 13, поворачивая плечо 8, а вместе с ним и захват 4. Второй захват 4 поворачивается посредством механизма 9 (или 10) синхронизации, При этом происходит смыкание захватов на обрабатываемом дереве. При дальнейшем натяжении ветви 5 рабочего хода начинает двигаться тележка 3 по направляющим 2 и дерево протаскивается через сучкорезный орган машины, вследствие чего происходит обрезка сучьев. При натяжении ветви 6 холостого хода происходит размыкание...

Номер патента: 1458310

Опубликовано: 15.02.1989

Авторы: Аверьянов, Мехренцев

МПК: B27L 1/00, B66D 1/26

Метки: канатоблочная

...8 и 9. Муфта О снабжена механизмом управления (не показан), рычаг 23 которого прижимает муфту 1 О, свободно перемещаю щуюся на шлицах вала 24 к полумуфтамили 12.Канатоблочная система работает следующим образом.Для осуществления обрезки сучьев 45 предварительно поваленное дерево захватывают сучкорезной головкой 5 путем поворота рамы 3, После захвата дерева сучкорезной головкой 5 приводится во вращение барабан 8, а вместе с ним через кулачковую муфту 10,50 вал 24 приводится во вращение и ба.рабан 9. Барабаны 8 и 9 начинают наматывать концы каната 2 рабочего хода и высвобождать конць 1 каната 2255 каретного хода. Канат 2 без смещения по ней начинает увлекать блок 19, который тянет канат 7 и каретку 7 с зажатым деревом, с определенной...

Номер патента: 1463484

Опубликовано: 07.03.1989

Авторы: Грошев, Козин, Мануйлов, Трубецкой

МПК: B27L 11/00

Метки: барабанная, рубительная

...9, который распо лОжен над крайним из контрножей 8 и выпОлнен в виде криволинейно-вогнутой поверхнОсти, центр радиуса кривизны которой распОложен со стороны решетки. Крайняя кром- кЭ 10 защитного элемента 9 расположена в зОне ножевого рабочего органа на высоте Н оГ горизонтальной плоскости, проходящей чврез ось его вращения, равной (064 -- 0,87) К, где К - радиус ножевого органа. Каждый дополнительный контрнож 8 установлен на решетке с возможностью поворота вокруг оси 11, которая размещена ниже рабочей поверхности решетки, и снабжен фиксирующим элементом 12, который выполнен, например, в виде штифта, шпонки и т. и. Защитный элемент 9 может быть выполнен и в виде расположенных под углом друг к другу плоскостей, образующих вогнутую...

Номер патента: 1470504

Опубликовано: 07.04.1989

Авторы: Дыкун, Мельник

МПК: B27L 11/00

Метки: бересты, луба, отделения

...на котором смонтированы два контак тирующих между собой зубчатых ротора 2 и 3, при этом ротор 3 подпружинен посредством пружины 4 в сторону ротора 2, Во впадинах 5 между зубьями каждого ротора смонтирова О ны подпружиненные выталкивающие планки 6, которые взаимодействуют поочередно с кулачком 7, установленным на основании 1 под ротором.Для ограничения перемещения пла нок 6 предназначен ограничитель 8, выполненный в виде колец 9, закрепленных на торцах ротора. На ограничителях 8 закреплены пружины 10 для возврата планок 6 в исходное по-, 30 ложение. Установка содержит также загрузочную воронку 1 и привод одного из роторов (не показан).Установка работает следующим образом.,35Включают привод роторов и в воронку 11 засыпают березовую кору,...

Номер патента: 1472261

Опубликовано: 15.04.1989

Авторы: Дербин, Смирнов

МПК: B27L 1/00

Метки: зачистки, сучьев

...а затем - в обратномнаправлении. При этом вырывы древесины и другие дефекты поверхностидревесины исключаются.Таким образом, предлагаемый способ зачистки суьев позволяет улучшить качество зачистки. 14722 Изобретение относится к лесной промышленности, в частности к способам зачистки сучьев.Цель изобретения вулучшение качества зачистки.5На чертеже изображена схема зачистки сучьев.Способ осуществляется следующим образом,10Обрабатываемый сортимент 1 перемещают со скоростью Ч вдоль его продольной оси. Нож 2 силового резания прижимают к поверхности сортимента. При этом сучки наклонены в сторону ножа, что обеспечивает резание под острым углом прикрепления сучка.,Во время зачистки сучьев 3 ножу задают. возвратно-поступательное движение вдоль оси...

Номер патента: 1475787

Опубликовано: 30.04.1989

Автор: Глебашев

МПК: B27L 1/00

Метки: окорочный, станок

...от ведущей звездочки привода 9 вращения чурака. Центрирующий механизм 1 О станка выполнен в виде вилок, 30 На продольных направляющих 11, выполненных на станине 1, установлена каретка 12 с ножевой головкой 13,Для перемещения по направляющим 11 каретка 12 оборудована роликами 14, Перемещение каретки 12 осуществляется приводом 15 со звездочками 16 и цепью 17. Поворот рамки 2 осуществляется при помощи силового цилиндра 18, Корпус силового цилиндра 18 40 шарнирно соединен со станиной 1, а шток - с горизонтальной балкой рам" ки 2, Обрабатываемый материал доставляется .подающим транспортером 19, а отводится приемным транспортером 20,на который обработанный чурак 21 сбрасывается толкателем 22. Устройство работает следующим образом.Чурак 21...

Номер патента: 1475788

Опубликовано: 30.04.1989

Авторы: Лопатин, Шегельман

МПК: B27L 1/02, B27L 1/04

Метки: групповой, древесины

...вала 8 и кривошипно"шатунных механизмов, включающих шатун 309 и кривошип 10. Элементы 4 и 5 связаны с кривошипами 10, смещенными пофазе. Бункер 1 имеет также отверстия11 для удаления отходов. На его внутренней поверхности имеются зубчатыенакладки 12 для интенсификации процесса обработки, С одной стороны полуцилиндрического бункера 1 на оси13 шарнирно прикреплен упорный щит14, поворачиваемый силовыми цилиндрами 15.Полуцилиндрический бункер 1 в передвижном варианте установлен на колесное шасси 1 б и соединяется с тягачом 17, имеющим манипулятор (не по казан), Привод вала 8 может быть осуществлен от вала отбора мощности тягача 17.Устройство работает следующим ббразом.50Манипулятором очередную пачку лесоматериалов (частей деревьев,...

Номер патента: 1475789

Опубликовано: 30.04.1989

Авторы: Воскресенский, Григорьев, Казак, Маркович, Тоатер

МПК: B27L 1/00, B27L 11/02

Метки: березовой, бересту, коры, луб, переработки

...В процессе обработки ударными воздействиями отделяют луб от бересты, измельчают луб и древесные отщепы до одинаковой по размерам фракции, Ударные воздействия осуществляют в течение 0,01-0,03 с, причем начальныес удары осуществляют в диапазоне линейных скоростей 30-40 м/с и частоте 100-120 ударов в 1 с, последние - в диапазоне скоростей 55-70 м/с и час- Св тоте 395-485 ударов. После этого проводят отсев древесных отщепов сов. - местно с лубом при его разделении сберестой.Заказ 2110/15 Тираж 453 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 ты, измельчают луб и древесные...

Номер патента: 1477541

Опубликовано: 07.05.1989

Авторы: Добрачев, Шведов

МПК: A01G 23/00, B27L 1/00

Метки: ветвей, древесной, зелени, отделения, срубленных

...напор воздуха в зоне обработки можно изменять заслонкой 13. Так как в первый момент обработки отделяется практически вся древесная зелень, то, передвигая перегородку 14 в нужную позицию, можно получить разделение выдуваемой из щели готовой продукции на древесную зелень и древесно-корьевую массу, состоящую из частичек коры и древесины, Качество окорки и производительность установки регулируют загружаемым количеством сырья в единицу времени и углом наклона бункера 2.Расположение зоны обработки над ротором обеспечивает при задаваемом угле наклона бункера необходимую интенсивность соударений и тем самым получение любой степени отделения древесины зелени и коры. Наличие направленного воздушного потока обеспечивает вынос из зоны обработки...

Номер патента: 1479268

Опубликовано: 15.05.1989

Авторы: Коробов, Манухин, Самодов, Семенов

МПК: B27L 1/00

Метки: обрезки, сучьев

...механизма 19),а комли группы деревьев располагаются вблизи продольной оси,Перед работой рама 8 с раскрытой сучкорезной головкой 2 опущена в нижнее положение. Протаскивающий механизм также находится в исходном положении (т.е. в случае протаскивания транспортером типа ПСЛ захват раскрыти находится в нижнем или верхнем положении, а при варианте с рябухами - последние разведены).Манипулятор 1 б клещевым захватом 17 захватывает комель близлежащего дерева, поднимает его на некоторую высоту и поворотом манипулятора с последующим опусканием укладываеткомель на опорную балку 15, совмещаяего с осью протаскивания (в необходимых случаях процесс укладки на балку 15 совмещается с некоторым продольным перемещением дерева). Кактолько...

Номер патента: 1479269

Опубликовано: 15.05.1989

Автор: Трещиков

МПК: B27G 23/00, B27L 11/02

Метки: барабанной, крепления, ножа, рубительной

...фиксируются упорными винтами 15. Зажим ножа осуществляется центробежными силами, развиваемыми при вращении корпуса ножевого барабана 1 рычагом 9 ио клином 3, которые, суммируясь, обеспечивают надежный зажим ножа, 4 ил. выполнен сквозной паз 16. Продольное сквозное отверстие 5 клина 3 имеет торцовые пазы 17.Нож 4 установлен в клиновой пазухе 2 ножевого барабана 1 между клином 3 и зубом 18. Корпус ножевого барабана 1 снабжен пазом 19 для перемещения съемной рукоятки 10.Устройство для крепления ножа барабанной рубительной машины работает следующим образом,Нож 4 устанавливают в клиновой пазухе 2 между клином 3 и зубом 18 корпуса ножевого барабана 1. Поворотом съемной рукоятки 10 рычага 9 через эксцентриковый вал 6 и эксцентрики 7 перемещают...

Номер патента: 1482795

Опубликовано: 30.05.1989

Авторы: Вохмин, Смердов, Соколов

МПК: B27L 1/00

Метки: лесозаготовительная

...сучьев и их накапливание впространстве между стволом дерева,валками 10 и захватами 15. Деревопротаскивают до момента попаданияего вершины между валками 10. С по)мощью гидроцилиндра 12 усиливают прижим валков 10 и режущими кромками20 осуществляют отделение вершиныдерева. Ствол дерева сбрасываетсяв штабель, а вершина его и срезанные сучья вращением валков 10 дробятся на щепу. Сбор дробленой массы может осуществляться в отдельный прицеп.или переносной контейнер, установленный возле штабеля обрабатываемых деревьев (не показан).При обработке деревьев с малойдлиной бессучковой зоны загрузка ихв ножи 6 захватно-среэающего устройства 5 и захват 17 протаскиваюшегомеханизма может осуществляться двумяспособами: захватом дерева...

Номер патента: 1489989

Опубликовано: 30.06.1989

Авторы: Григораш, Ильницкий, Пастух, Скепко

МПК: B07B 4/00, B27L 1/00

Метки: древесной, зелень, массы, разделения, щепу

...к выносным механизмам и с помощью пневмотранспортеров поступа дальнейшую переработку. Мел тицы и пыпь собираются в пь ник 14, откуда по воздухово выносятся из цеха, 1 з.п, ф 3 ил. загрузочную воронку 1 со шнековым питателем 2 для подачи массы в разделительную камеру 3, разделительныймеханизм 4 и механизмы для выносафракционированных частиц. Камера 3выполнена герметичной и снабжена размещенным на дне винтовым конвейером5, разделенным на участки 6,7 и 8по числу получаемых фракций, приэтом на каждом из участков конвейера5 его витки 9 имеют встречное направление для подачи фракций к механиз1489989 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что камера снабснабжена расположенным на ее торце пылесборником с воздуховодом и...

Номер патента: 1489990

Опубликовано: 30.06.1989

Автор: Стрижев

МПК: B27L 5/08

Метки: ленты, рубки, шпона

...точке А режущая кромка ножа, имеющая большую линейную скорость Ч.(фиг. 4), чем линейная скорость поверхности опорного барабана Ч (т,е. Чн Ч ), сцепляется с ним и, увлекая его за собой, сообщает ему скорость, равную Ч= Чя.Так как скорость режущей кромки ножа больше скорости ленты шпона, то после точки А начинается процесс механического отделения задней кромки полученного форматного листа шпона 18 от передней кромки ленты шпона 17. Режущая кромка ножа, имеющая более высокую скорость, чем шпон, проникает под него и приподнимает его заднюю кромку, как показано на фиг. 4 по всей его длине (по длине волокон, так как рубка осуществляется вдоль волокон)В точке В это отделение листа от ленты шпо-, на заканчивается. Линейная скорость...

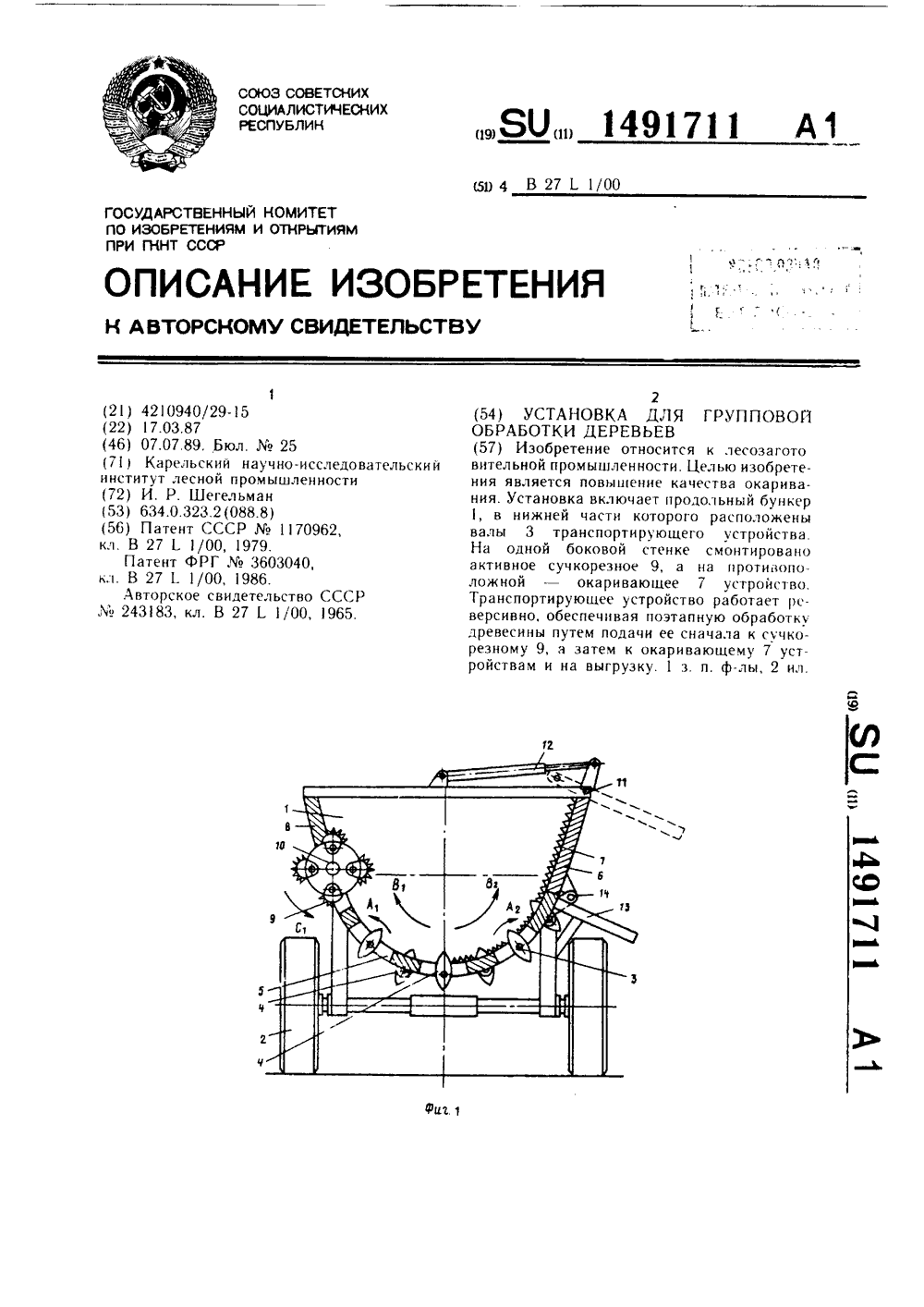

Номер патента: 1491711

Опубликовано: 07.07.1989

Автор: Шегельман

МПК: B27L 1/00

Метки: групповой, деревьев

...).,В; 1 к; 6 н.Енн с кориусоч )Е ьььмькр 1 осьн 1 и ново 1 ,сИй Ври номо 1 ил иььлров)Ь 1 р .1. ВРИ 6 к нро,ьольночу б) ,1)к р.(11 нк л о н 1 ц й с г ось 3.,1, 5 . .н 11 р;ььий стки ( . корнусоч б н 1 с 1111 гонор 14, которььй выно,1- 1) и Р.1)1 ч., 1515 ).1, 1 Я ОтОЛОВ, 1)., ;н)1)окон ) ( нкер)1 1, но, (ич чож 0,)( ,110)сь( н логок или трзнснц(ьк иок;1 ц). Брзшдю- и с , ц 3ььриьилььце вд,ьь 1 1 О имен) 1).1 ), ), ср, И, ьн 11;С ГИ Ч;)НИу ЛятарОЧ); к;,р10 О с ко, ьс оньч И 11- си ,р)ро,е,ььцци сдкр .р р,(;и р;бчи, рг(ьц)ц 1 гр ьцс- р р) н)0 ) с роии; ио сгр.ькА .1 р- гв с 11 ,1( д нор 1101 рись)) :) и ). ци ;,10 и р; шдется но стрелке С, а сучкорезные рабочие оргзны, ударяя но сучьяч леревьев, обеспечивают обрезку сучьев, части которььк...

Номер патента: 1491712

Опубликовано: 07.07.1989

Авторы: Козловский, Седов

МПК: B27L 1/00

Метки: деревьев, машиной, мобильной, раскряжевочной, сучкорезно, штабеля

...его пилой 6 и сбрасывает в штабель 7. Если длина и качество дерева позволя ют, то отпиливается еще один сортимент и сбрасывается в тот же штабель 7 или в рядом сформированный еще один штабель. Фаутная часть дерева сбрасывается в штабель 8. Вершинная часть 45 деревьев складывается в штабель 9 остатков хлыстов.После обработки всех деревьев штабеля 2 и отгрузки штабелей сортиментов, образованных иэ комлевой части дерева, машина перемещается к штабелю 9 остатков. Перемещаясь вдоль этого штабеля, машина обрабатывает вершинную часть деревьев, сбрасывая сучья в штабель 10, а полученные55 щаетсы к штабелю 9 остатков. Перемещаясь вдоль этого штабеля, машинаорабатывает вершинную часть деревьев, сбрасывая сучья и вершинки,очищенные от сучьев, в...

Номер патента: 1493469

Опубликовано: 15.07.1989

Авторы: Петров, Шегельман

МПК: B27L 1/00

Метки: групповой, лесоматериалов

...болты 15. При этом установленное положение ползунов 10 и па 5 10 15 20 25 30 4зов 14 держателей 13 определяет соответствующее положение каждого подвижного борта 6.После этого в лоток 5 загружают порции лесоматериалов и включают привод 8 вращения барабана 2. Находящуюся в лотке 5 порцию древесины обрабатывают, перемещая в лотке 5 перемешивающими рабочими органами 3, и очищают при этом древесину от коры. В процессе очистки изучают параметры обработки древесины (продолжительность и качество очистки, характер перемещения лесоматериалов, затрачиваемую при этом мощность и др.).После выбора необходимых статических данных подвижные борта 6 (или один из бортов 6) перемещают в следующее положение, закрепляют и производят обработку следующих...

Номер патента: 1493470

Опубликовано: 15.07.1989

Авторы: Мазуркин, Якимович

МПК: B27L 1/00

Метки: станок, стволообрабатывающий

...станок, продольный разрез; на фиг. 2 -сечение А-А на фиг. 1.Станок содержит статор 1, ротор 2 с расоложенным внутри него механизмом резаия в виде обоймы 3 с режущими кромками 4,рижимное устройство и механизм 5 подачитволов. Обойма,3 смонтирована в роторе 2а диаметрально противоположных осях 67, одна из которых снабжена зубчатымолесом 8.Прижимное устройство выполнено в видеСоосного с ротором 2 зубчатого венца 9, конгактируюцего с зубчатым колесом 8, приЭтом статор 1 снабжен электромагнитнойобмоткой О для привода зубчатого венца 9.Для привода ротора 2 предназначены двиГатель 11 и ременная передача 12,Стволообрабатыващий станок работает";ледующим образом.При заходе ствола 13 в статорную об.отку 1 О подается электрический ток,...
