B21D 7/04 — вокруг подвижных фасонных элементов

Номер патента: 667281

Опубликовано: 15.06.1979

Авторы: Рамзина, Якушкин

МПК: B21D 7/04

Метки: переносной, трубогиб

...трубкой 14, закрепленной герметично в667281 3стенке штока 11. Трубка 14 другим концомутоплена в рабочую жидкость так, что междусвободным концом трубки и поршнем 9, огра." " Мйчивающим полость штока, имеется достаточныйзазор для поступления рабочей жидкости из полости штока, Наружный конец трубки 14 посредством шланга 15 и накидкой гайки (на чертежене показана) соединен с гидронасосом 3 черезсливной кран 16.Трубогиб работает следующимобразом,По наружному диаметру трубы 17, подле- Вжащей гибке, устанавливают соответствующийгибочный шаблон.12 и поворачивают в соответствующее положение гибочные упоры 8 (в слу.чае необходимости они также могут быть заме.иены) .ИВ исходном положении шток 11 с гибочнымшаблоном 12 находятся в нижнем...

Номер патента: 709210

Опубликовано: 15.01.1980

Авторы: Колявкин, Михайлов, Никулин, Плюснин, Угорский

МПК: B21D 7/04

Метки: гибочный, орган, станка, трубогибочного

...обеспечивается тем, что штиФты 11, направляющие рейку 10, находятся в продольных газах, дпина которых больше дчаме 1):а "ифта на70 Л 23 0 Заказ Подпи 1 Патентд, ул. Проектная,4 Гвеличину , определяемую по Формуле( н )где 8 - величина, определяющая подвижность н направлении вдольрейки, мм; 50 - угол поворота гибочного диска;В - радиус погиба трубы, мм;Йн - делительный диаметр зубчатогоненца, мм.При этом по конструктивным соображениям целесообразно соблюдать соотношениеОЫ бР- - йЮ,бнФ 2где,щ - модуль зубчатой передачи,мм,Гибочный орган трубогйбочногостанка работает следующим образом. В, исходном положении держатель с ползуном отодвинуты от гибочного дис О .ка на величину, приблизительно равную. модулю зубчатой рейки. Губка 7 тоже...

Номер патента: 721164

Опубликовано: 15.03.1980

Авторы: Рубан, Рубин, Сикорский, Соусь, Сысоев

МПК: B21D 7/04

Метки: автоматическая, кругоизогнутых, линия, отводов

...22. К лотку 22 жестко прикреплен Г-образный рычаг-противовес 23 с контргрузом 24. Линия работает следующим образом.В исходном положении подвижный дорн 14 отведен в крайнее положение и, взаимодействуя с Г-образным рычагом- противовесом 23, фиксирует дополнительный лоток 22 на поворотном кронштейне 21, а ползушка 13 подвижного дорна 14, взаимодействуя с двуплеим рычагом 19 посредством толкателя 20, удерживает поворотный кронштейн 21 в исходном поло- И женин.Нажатием кнопки пуск включается привод 4 нагревательной установки 1, и заготовка из кассеты 5 подается в индуктор 6, а предварительно нагретая в индукторе 6 заготовка, перемец 1 аясь по лотку 7 и дополнительному лотку 22, попадает на поворотный кронштейн 21. Включается привод 17...

Номер патента: 776705

Опубликовано: 07.11.1980

Автор: Казаков

МПК: B21D 7/04

Метки: гибки, профилей

...установленных в направляющих пазах верхней 7 и нижней 3 шайб, закрепленных на ступице 9. Ограничение перемещения ползушек 5 и б производится с помощью выступов 10 и 11, установленных в прорезях верхней 7 и нижней 8 шайб соответственно.На выступах 10, имеющих резьбовой конец, установлены гайки 12, предназначенные для закрепления ползушек 5 и б отно сительно верхней шайбы 7 перед съемом шаблона с приводного вала 3. На приводном валу 3 установлен диск 13, имеющий спиральный выступ на торцовой поверхности, взаимодействующий с пазами на высту. пах клиновых ползушек б. Диск имеет воз. можность автономного, вращения относительно вала 3 при помощи, например, цеп. ной передачи 14, фрикционной муфты 15 и двигателя 1 б, закрепленного на станине...

Номер патента: 822948

Опубликовано: 23.04.1981

Авторы: Дорощенко, Рубан, Сикорский, Соусь, Сысоев

МПК: B21D 7/04

Метки: автоматическая, изготовлениякрутоизогнутых, линия, отводов

...стойки 27, другой конец которых крепится к кронштейну 28. Стойки 27 проходят через отверстия в плите 14. К подвижному дорну 12 прикреплен копир 29.Линия работает следующим образом.В исходном положении подвижный дорн 12 отведен в крайнее положение. Копир 29, взаимодействуя с катком 21 двуплечего рычага 20 через кулисы 22 и 24, коромысло 23, пластину 25 и стойки 27, удерживает кронштейн 28 в исходном положении.Нажатием кнопки пуск (на чертеже не показана) включается привод 4 нагревательной установки 1 и заготовка из кассеты 5 подается в индуктор 6, а предварительно нагретая в индукторе 6 заготовка, подается на кронштейн 28. Включается привод 15 механизма подачи и начинает перемешаться подвижный дорн 12 с закрепленным на нем копиром...

Номер патента: 827215

Опубликовано: 07.05.1981

Авторы: Петлицкий, Стоцко

МПК: B21D 7/04

Метки: трубогиб

...по их лиамстру и кривизне изгиба ц повышение качества изгиба трубы.Поставленная цель достигается тем, что концы опор смонтированы ца основании шарнирно, другие их концы соелццсцы между собой планкой с возможностью регулировки их развала, а вдоль опор попарно выполнены отверстия, в Лвух из них установлены оси поллержек, выполненных в вилс лвуцлсчих рычагов, несущих на плечах ицирцыс ролики. Эти позволяет использовать гибочцые комплекты лля нескольких лиамстров труоок и разнообразить вариан ты использования сменного гибочного комплекта лля каждого диаметра трубки, рас ширин тем самым лцацазон крутизны из гиба.(.:мсццый гибичцый комплект лля каждо ц ги лиамстра трубки состоит из пары двукзсчих рычагов, несущих опорные ролии, и цаиира...

Номер патента: 897331

Опубликовано: 15.01.1982

Авторы: Бондаренко, Рудык, Уродов, Чесноков, Щербатых

МПК: B21D 7/04

Метки: гибки, двусторонней, станок-автомат, труб

...регулируемые упоры 33 и 34,Станок-автомат работает следующим образом (исходное положение перед гибкой показано на фиг. 1).В исходном положении перед гибкой подъемный суппорт 2 (фиг. 2) находится в крайнем нижнем положении, при этом ручьи шаблонов 3 (фиг. 1) расположены ниже траектории перемещения трубных заготовок захватами 8.Включение гидроцилиндра 22 (фиг. 2) на втягивание штока 21 рычаг 7, поворачиваясь вокруг оси 6, переносит захваты 8 вместе с зафиксированными в них трубными заготовками в пространство между гибочными. шаблонами 3, при этом фиксация труб обеспечивается в начале перемещения захватов после прекращения контакта роликов 16 с упорами 33, а расфиксация труб в конце перемещения осуществляется в результате...

Номер патента: 1080900

Опубликовано: 23.03.1984

Авторы: Бертрам, Вильфрид, Вольфрам, Франк, Ханс-Йоахим, Хейнц, Хенри

МПК: B21D 7/04

Метки: автомобильных, мостов

...устройствами с фиксирующими пальцами и шарнирно свяэанным с ним гидравлическим цилиндром, в свою очередь связанным с ходовым клапаном, имеющим три положения - прилегание, перепуск и запирание,На фиг.1 показано перспективноеизображение прилегающей к контурувыреза пары клещей с опорными роликами; на Фиг.2 - пара клещей, прилегающая к внутреннему контуру, разрез, на Фиг.З - первая из позицийформообразования, вид сверху; нафиг.4 - то же, разрез; на Фиг.5 -фиксирующие устройства; на фиг.бустройства для обработки давлениемавтомобильных мостов, горизонтальная проекция; на Фиг.7 - 10 - примеры изготовляемых форм мостов,На первой позиции формообразования фиг.1) предусмотрена пара клещейс прилегающей к контуру выреза поверхностью...

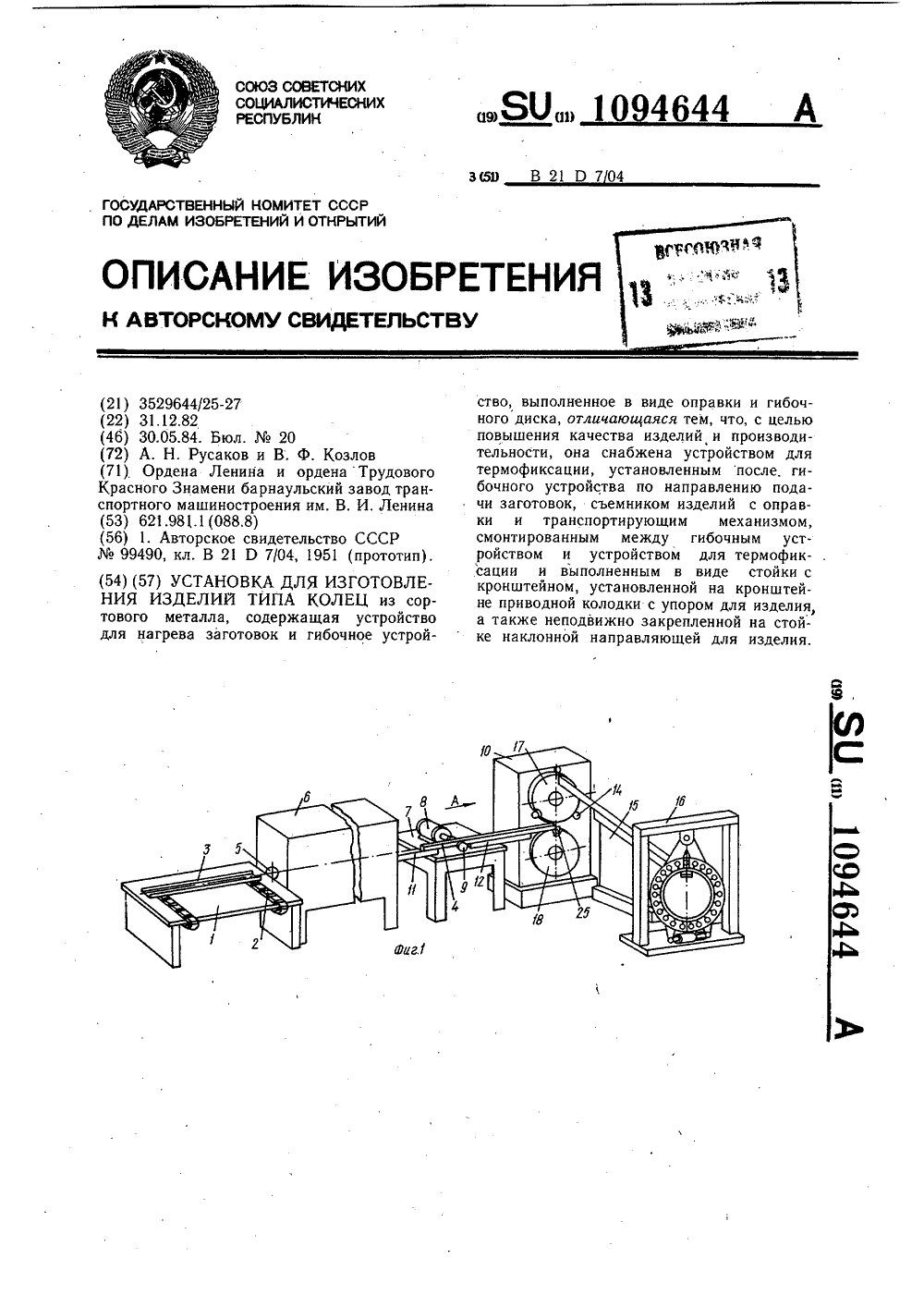

Номер патента: 1094644

Опубликовано: 30.05.1984

Авторы: Козлов, Русаков

МПК: B21D 7/04

Метки: колец, типа

...зубчатой передачи 21, приводимой в движение электромотором 22.На валу 19 насажена оправка 1, на ко 10 торой смонтирован механизм зажатия заготовки с пневмоцилиндром 23 и системой рычагов 24 и с зажимающим упором 25, а также три цилиндра 13 съемника.Верхний вал 19 имеет канал 26 вдоль оси15 и радиальные каналы для подвода сжатогсвоздуха в соответствующие регулирующие икомандующие устройства (не показано), атакже в цилиндр 23 механизма 24 зажимазаготовки в процессе гибки и цилиндра 13съем ника. Со стороны зубчатой передачи20 имеется ресивер 27 с воздухопроводом 28,подключенным к верхнему валу 19 для подачи сжатого воздуха в канал 26.На нижнем валу 20 насажен диск 19 суглублением на поверхности обода для свободного перемещения...

Номер патента: 1214274

Опубликовано: 28.02.1986

Авторы: Плавина, Фищенко, Фракт

МПК: B21D 7/04

Метки: гибки, змеевиков, плетей, преимущественно, станок, типа, труб

...по оси подачи заготовки и связанная через скользящую шпонку (условно не пока 214274 2 1020 25 3040 зано) с Г-образным кронштейном 23,на котором консольно закрепленаП-образнал планка 24. Кронштейнустановлен с возможностью перемещения по штанге 22 вилкой 25 телескопического цилиндра 26. На штанге 22также закреплена шестерня 27 зубчато-реечной передачи от цилиндра 28и два ограничителя хода 29 и 30.Станок для гибки труб работаетследующим образом.В исходном положении перед гибкой диафрагменный цилиндр 16 отводит призму 17 от шаблона 3, давление подается в штоковую полость цилиндра 13 и калибрующий ролик 12совмещается с осью шаблона, Наладкастанка на нужный радиус гиба производится с помощью сменного шаблона3 и регулировкой положения...

Номер патента: 1248692

Опубликовано: 07.08.1986

Авторы: Бондаренко, Гутников, Маркин, Чесноков

МПК: B21D 7/04

Метки: гибки, змеевиков, станок

...10 15 20 25 ЗО 35 40 45 го цилиндра 29, жестко закрепленным ,на плите 6.Каждая гибочная головка каретки и суппорта снабжена блоком 30 управления осевым усилием сжатия. Каждый блок представляет собой планетарную передачу, у которой солнечное колесо 31 установлено соосно оси полушаблона и жестко связано с полуобоймой 12 гибочного шаблона. Солнечное колесо сопряжено с шестерней-сателлитом 32, находящейся в зацеплении с зубчатым сектором 33, жестко закрепленным на корпусе гибочной головки. При этом ось 34 вращения шестерни-сателлита смонтирована параллельно оси полушаблона в подшипниках 35 качения, установленных внутри водила 36, размещенного с возможностью перемещения в круговых направляющих 37 корпуса головки, при этом на водиле...

Номер патента: 1261731

Опубликовано: 07.10.1986

Автор: Чечелюк

МПК: B21D 7/024, B21D 7/04

Метки: гибки, обмоточного, преимущественно, провода, ребро

...выступами в этом пазу.На фиг. 1 показано устройство,,общий вид; на фиг. 2 - разрез А-Ана фиг. 1; на фиг. 3 - сечение Б-Бна фиг. 1; на фиг, 4 - разрез В-Вна фиг. 2; на фиг. 5 - схема пневмо гидропривода.Устройство состоит из корпуса привода силового механизма и преобразователя давления.3 1261На корпусе 1 на винтах 2 с гайками 3, расположенных симметрично относительно оси корпуса, установленыс возможностью поворота два опорныхэлемента, состоящие каждый из рычага4 и ползушки 5, установленной с возможностью перемещения относительнорычага 4 на роликах 6 до упора вштифты 7. На этих же винтах установлены шарнирно рычаги 8, жестко соеди Оненные с рычагами 4, с фиксаторами,выполненными в виде регулировочныхвинтов 9 и стопорных гаек 10, С...

Номер патента: 1274797

Опубликовано: 07.12.1986

Авторы: Бородкин, Качалкин

МПК: B21D 3/12, B21D 7/04

Метки: заготовок, кольцевых, растяжкой, формы, штамп, эллиптической

...показана); на фиг.2 - разрез А - А на фиг. (с опущенной оправ. кой).Штамп содержит опорную плитус направляющими, расположенными вдоль продольной оси штампа. На плитесмонтированы боковые калибруюшие ползуны 2 с хвостовиками, размещенными в направляющих. Боковые ползуны снабжены направляющими, расположенным под углом 45 к продольной оси штампа, в которых размещены хвостовики центральных калибрующих ползунов 3, Оправка 4, жестко закрепленная на подвижной плите, выполнена в виде четырехгранной усеченной пирамиды и своими гранями взаимодействует с ползунами. Ползуны подпружинены к центру штампа пружинами 5.Штамп работает следующим образом.Кольцевая заготовка, нагретая до ковочной температуры свободно устанавливается на ползуны 2, находящимеся...

Номер патента: 1424910

Опубликовано: 23.09.1988

Авторы: Глазков, Маликова, Савченко, Ушакова

МПК: B21D 7/04

Метки: отводов

...на осях 4два гибочных ролика 5. Рычаги 3 сведенышарнирами 6 попарно. Устройство содержит также узел поворота рычагов 3,включающий установленные наклонно от осиустройства направляющие 7, опорные подшипники 8 на осях 4, взаимодействующиес направляющими , и ползушку 9, установленную в сквозном прямоугопьном пазушаблона. Шарниры 6 установлены на ползушке 9, направляющие 6 - на столе пресса(не показан),Усгройство работает следуюшим образомВ пространство между шаблоном 1, находяшимся в верхнем положении, и гибочными роликами подается трубная заготовка, которая легко размещается за счетсвободного хода ползушки 9. Затем по мереопускания шаблона происходит движениеползушки вверх и поверхность шаблона да вит на заготовку. Одновременно усилие...

Номер патента: 1556786

Опубликовано: 15.04.1990

Авторы: Попов, Порва

МПК: B21D 7/04

Метки: трубогибочная

...работает следующим образом.Труба 3 насаживается на дорн, смонтированный на переднем конце тяги 13, и закрепляется в зажимном устройстве каретки 11, установленной на подъемно-поворотном столе 7. Перемещением стола 7 вверх труба 3 подводится к гибочному шаблону 5 и поджимается к нему ползуном 16 механизма 2 поджима трубы 3, после чего труба 3 жестко прикрепляется к шаблону 5 зажимным устройством.Перед началом гиба устанавливают необходимый угол гиба в механизме установки угла гиба. Затем включают привод гибочной головки 4 и труба 3, передвигаясь вместе с ползуном 16 по роликам механизма 2 поджима трубы 3, наматывается на шаблон 5, производится правый гиб трубы 3 и при достижении гибочным шаблоном 5 угла гиба, заданного на механизме 6...

Номер патента: 1579604

Опубликовано: 23.07.1990

Авторы: Белов, Колобанов, Махин

МПК: B21D 7/04

Метки: переносной, трубогиб

...и снизить потребляемую мощность. (ГН), соединенного с поршневым рабочим . 2 з,п.ф-лы, 2 ил.Поршневая и штоковая полости гидронасоса связаны между собой через дели-тельный клапан 12, управляемый подавлению в поршневой полости рабочего цилиндра. В гидравлической схеме предус мотрен двухпоэиционный распределитель 13, связывающий обе полости рабочего цилиндра с насосом и резервуаром. Делительный клапан 12 выполнен в виде цилиндра 14, поршня со штоком 15 и подпружиненного шарика 16, Резервуар 6 содержит поршень 17 с пружиной 18 для создания предварительного давления рабочей жидкости.Переносной трубогиб работает следую щим образом. -е (Заготовку устанавливают между опорами 2 и гибочным сектором 3, Гибку заготовки осуществляют путем...

Номер патента: 1590158

Опубликовано: 07.09.1990

Автор: Гулевский

МПК: B21D 7/04

Метки: гибки, труб

...в корпусе гайки 10, размещенного в гайке винта 11, шарнирно связанного с тягами 7 шаблона, центрального упора 12, размещенного на корпусе 9 между тягами 7, двух ограничителей 13 разворота полуцилиндров, размещенных на корпусе симметрично относительно оси устройства, и двух ограничителей 14 схождения полуцилиндров, размещенных на тягах 7 шаблона. Кроме того, на основании 1 смонтированы два опорных ролика 15 симметрично оси устройства для отгибки концов полок изделия.Устройство работает следующим образом.1590158 Формула изобретения иг.1 При рабочем ходе усилие передается на Г-образные рычаги 3, гибочные ролики 4 воздействуют на заготовку. Полуцилнндры 6 начинают разворачиваться до соприкосновения тяг 7 шаблона и ограничителей 13,...

Номер патента: 1595609

Опубликовано: 30.09.1990

Авторы: Зак, Лисохмара, Ломакин, Поливаная

МПК: B21D 7/04

Метки: трубогиб

...и й с я тем, что, с целью повышения качества иэделий за счет уменьшения пружинения,опорные ролики каждого двуплечего рычага выполнены разных диаметров. Со ставит ель А. КолгановТехред Л,Олийнык Корректор Н,Ревская,Редактор А.Ревин Тираж 607 подписное Заказ 874 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 Изобретение относится к обработке метал ов давлением, в частности к устройствам для гибки труб.Цель изобретения - . повьшение каче 5 ства иэделия эа счет уменьшения пружинения.На чертеже изображен предлагаемый трубогиб, общий вид.Трубогиб содержит основание 1, 1 О на котором установлен...

Номер патента: 1655603

Опубликовано: 15.06.1991

Авторы: Виноходов, Тюпаев

МПК: B21D 7/04

Метки: переносной, трубогиб

...вдоль продольной оси устройства штоком 3, сменного гибочного шаблона 4, закрепленного на штоке 3, шарнирно закрепленнь.х на раме 1 консольных откидных опор 5, а также гибочных упоров 6,7 и 8, шарнирно и стационарно установленных в откидных опорах 5, Каждая откидная опора 5 состоит из пары планок, между которыми расположены гибочные упоры 6, 7 и 8. Электромеханический привод 2 содержит электродвигатель 9 с редуктором 10 и муфтой 11, трубогиб имеет также регулировочный винт 12 и фиксатор 13 шаблона 4.Трубогиб работает следующим образом,Трубу 14, подлежащую гибке в зависимости от ее диаметра устанавливают между сменным гибочным шаблоном 4 и упорами б или 7, или 8. При включении электромеханического привода 2 сменныЙ гибочный шаблон,...

Номер патента: 1696048

Опубликовано: 07.12.1991

Авторы: Коваленко, Шевченко

МПК: B21D 7/04

Метки: изложницы, отливки

...4 фаз, от поддона 2 отсоединяют приемную камеру 9, убирают емкость 14 и опускают конусообразную отводящую трубу б со спиралевидной направляющей 7 за пределы устройства,П р и м е р. Биметаллическую изложни цу высотой 2,6 м и средним внутренним диаметром 1,4 м отливают из чугуна марки СЧ 10 с применением пустотелой оправки 3 толщиной 12 мм, изготовленной из стали, которая после затвердевания чугуна становится неотъемлемым покрытием изложницы 1 внутренним)Жидкий чугун заливают между формой 1 и пустотелой оправкой 3 через сифонный канал 12 с линейной соростью 180 мм /мин, Одновременно с этим в патрубок 10 в потоке азота подают пылевидный графит 11, Давление пылегаэового потока 0,18 МПа. За счет тангенциального расположения патрубка 10...

Номер патента: 1729658

Опубликовано: 30.04.1992

Авторы: Гостищев, Митин, Середа

МПК: B21D 7/04, B21D 7/12

Метки: гибки, процессом

...и 3 в процессе их возвратно-поступательного перемещения с учетом отклонения упругой деформации от нулевого значения.В конкретном примере при управлении гибкой змеевика с длиной прямолинейного участка 5000 мм и радиусами гибов 100 и 200 мм из заготовки трубной плети диаметром 32 мм, толщиной стенки 4 мм, материал12 х 1 МФ и номинальном. значении овализации 7, устройство 1 управления осуществляет возвратно-поступательное перемещение полушаблонов с одновременным поворотом гибочных механизмов, уменьшая расстояние между полушаблонами к концу цикла на величину(81+ЯД. 3,14 300- 942 мм,В процессе этого перемещения непрерывно измеряют овализацию с помощью датчика и при увеличении ее свыше 7 увеличивают усилие осевого сжатия и уменьшают при...

Номер патента: 1771847

Опубликовано: 30.10.1992

Автор: Зенкович

МПК: B21D 7/04

Метки: гибки, труб

...этом за счет разности шагов резьбовых пар "винтового редуктора", скорость перемещения гибочного шаблона будет больше скорости вилкообразного кронатейна при перемещении их относительно полого цилиндра. Скорость относительногоперемещения гибочного шаблона к вилкообразному кронштейну по. полому цилиндру зависит от разности шагов первой-и второй резьбовых пар.При работе заявляемого устройства(при гибке трубы, установленной между гибочмыми роликами вилкообраэного кронштейна и гибочным шаблоном) нагружаются только резьбовые пары "винтового редукто 10 ра". Другие элементы не нагружаются дополнительно в процессе гибки трубы, Тем самым достигается дополнительный эффект - уменьшение массы устройства, т.к. слабо нагружаемые составные части могут...

Номер патента: 1810168

Опубликовано: 23.04.1993

Автор: Твердохлеб

МПК: B21D 7/04

Метки: переносной, трубогиб

...часть (полость 17) сообще - , нэ с атмосферой через воздушный фильтр18, установленный в рэсточке наконечника9 штока, Внутренние полости цилиндра уплотнены резиновыми кольцами. Рабочаяжидкость заливается в цилиндр через от верстие, закрывающееся пробкой 19,Плунжерный насос 2 включает плунжер20, обратный клапан 21 линии всасывания,обратный клапан 22 линии нагнетания и перепускной вентиль 23, Все элементы насосаразмещены в общем корпусе, который крепится к рабочему цилиндру 1 четырьмя винтами 24,5 10 15 20 25 30 35 40 45 50 55 Линии всасывания и нагнетания в месте прилегания корпуса насоса к цилиндру уплотнены резиновыми кольцами 25 и 26, Линия всасывания соединяет насос с полостью 16 (полостью резервуара) через трубопровод 27, а линия...

Номер патента: 1837952

Опубликовано: 30.08.1993

Автор: Котов

МПК: B01F 9/02, B21D 5/10, B21D 7/04 ...

Метки: обечайки, смеситель

...итоге, приводит к осуществлению процесса изготовления обечайки заявленного смесителя - обечай ки с зазором между наружной и внутренней кромками и ребрами жесткости вдоль спиралевидной кромки, т. е. расширению функциональных воэможностей известного устройства. 25При этом за счет снабжения. устройства дополнительной наковальней вдоль края противоположной спиралевидной кромки, выполнением щели с шириной, превышающей высоту соответствующего ребра жест кости, снабжением устройства клином, расположенном в щели вдоль спиралевидной кромки, отбортовочная поверхность которого расположена на расстоянии, равном высоте соответствующего ребра жесткости 35 от края спиралевидной кромки, снабжением устройства дополнительным клином, расположенным на...

Номер патента: 1292240

Опубликовано: 30.09.1994

Авторы: Гордон, Седенков, Фролов

МПК: B21D 7/04

Метки: переносной, трубогиб

1. ПЕРЕНОСНОЙ ТРУБОГИБ, содержащий раму с установленными на ней гибочными упорами, связанный с гибочным шаблоном силовой цилиндр со штоком и гидросистему, отличающийся тем, что, с целью уменьшения габаритных размеров за счет сокращения рабочего объема гидросистемы, он снабжен питателем, выполненным в виде соединенных между собой под углом и сообщающихся втулки и стакана, закрепленных на раме, а шток силового цилиндра размещен во втулке и выполнен в виде отсекателя, соединенного с поршнем силового цилиндра, упора, взаимодействующего с гибочным шаблоном, и размещенного между ними набора шаровых элементов удлинения, часть которых расположена в стакане.2. Трубогиб по п.1, отличающийся тем, что втулки и стакан питателя выполнены...

Номер патента: 1092806

Опубликовано: 27.03.2000

Авторы: Захаров-Черенков, Иванов, Котин, Петрик, Силаков

МПК: B21D 7/04, C01B 33/02

Метки: изгибания, кремния, стержня

1. Устройство для изгибания стержня кремния, включающее нагреватель, размещенный вдоль оси стержня, ролик, расположенный над стержнем, гибочный диск, установленный на валу, и средство крепления стержня, отличающееся тем, что, с целью повышения надежности работы устройства, оно снабжено сухарями, выполненными с направляющими отверстиями и свободно установленными на валу скобой, их соединяющей, зубчатыми колесами, закрепленными на валу, взаимодействующими с ними зубчатыми рейками, размещенными в направляющих отверстиях сухарей параллельно стержню, и неподвижно установленным фиксатором, выполненным с направляющими отверстиями, соосными с направляющими отверстиями сухарей, одни концы реек...
