Седенков

Номер патента: 1578994

Опубликовано: 30.10.1994

Авторы: Буценко, Седенков, Спиридонов

МПК: B65B 35/00

Метки: выдачи, поштучной

УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ВЫДАЧИ ИЗДЕЛИЙ, содержащее магазин в виде наклонного желоба, в стенке которого выполнена прорезь, отсекатель, смонтированный на скобе напротив прорези с возможностью захода в нее, и питатель, установленный над магазином с возможностью горизонтального перемещения, отличающееся тем, что, с целью повышения надежности, отсекатель снабжен клинообразным кулачком, установленным острием клина к прорези, а скоба выполнена упругой и закреплена одним концом на питателе, при этом отсекатель смонтирован на свободном конце скобы с возможностью перемещения в вертикальной плоскости и фиксации.

Номер патента: 1624845

Опубликовано: 15.10.1994

Авторы: Гордон, Иванов, Седенков, Спиридонов, Тимохин

МПК: B23K 37/04

Метки: линия, металлоконструкций, поточная, сборки, сварки, флюсом

...на внешней стороне 22 бункера 11, взаимодействующего с упором 23 сита 18 через диск 24.На конце стержня 20, направленного в сторону опорной плоскости транспортера 2, установлен ролик 25. Ось 26 вращения ролика 25 смещена относительно его оси,Стержень 20 оснащен пружиной 27 и регулируемыми айками 28. В нижней части бункера 11 расположено шиберное устройство29. Стержни ЗО,привариваются к листу 31,Щетки 10 состоят из набора упругих пластин 32 разной толщины.Поточная линия для сборки и сварки металлоконструкций работает следующим образам,"О На транспортер 2, расположенный наосновании 1, подают грузоподьемн ым механизмом (на чертеже не показан) чистые листы 31 и перемещают их под стенд 3 сборкии сварки. На стенде производят сборку...

Номер патента: 1292240

Опубликовано: 30.09.1994

Авторы: Гордон, Седенков, Фролов

МПК: B21D 7/04

Метки: переносной, трубогиб

1. ПЕРЕНОСНОЙ ТРУБОГИБ, содержащий раму с установленными на ней гибочными упорами, связанный с гибочным шаблоном силовой цилиндр со штоком и гидросистему, отличающийся тем, что, с целью уменьшения габаритных размеров за счет сокращения рабочего объема гидросистемы, он снабжен питателем, выполненным в виде соединенных между собой под углом и сообщающихся втулки и стакана, закрепленных на раме, а шток силового цилиндра размещен во втулке и выполнен в виде отсекателя, соединенного с поршнем силового цилиндра, упора, взаимодействующего с гибочным шаблоном, и размещенного между ними набора шаровых элементов удлинения, часть которых расположена в стакане.2. Трубогиб по п.1, отличающийся тем, что втулки и стакан питателя выполнены...

Номер патента: 1803644

Опубликовано: 23.03.1993

Авторы: Ермолов, Краснослободцев, Одинцов, Седенков

МПК: F16H 1/16

Метки: передача, червячная

...4 паза 10 означает выстой колеса 2 и соответствует повороту вала на угол Р,При этом точка А (фиг.З) центра ролика 4 переместится в положение А 1, а точка В нарезки - в положение В 1 - начало контакта нарезки 3 с зубом колеса, Чем меньше угол подъема д, тем плавнее начало контакта, Выход ролика 4 иэ паза 10 означает окончание выстоя, так как в этот момент происходит контакт червячной нарезки с зубом колеса, то есть новый цикл - новый поворот вала на 360, за который происходит одно движение колеса и его выстой.Угол индексирования (движения) а вала 1 (фиг,1,2) связан с отношением средних диаметров колеса и вала( - ) и углом зацепОбления д соотношениемдО 2а = 2 -- 9-, радгде О - средний диаметр колеса;=1 д - средний диаметр вала;2 лд -...

Номер патента: 1658242

Опубликовано: 23.06.1991

Авторы: Зимин, Полянский, Седенков

МПК: H01P 1/22

Метки: балансный, выключатель

...из которых является входом балансного включателя, а второй выход 4 второго квадратурного моста 2 - его выходом, две согласованных нагрузки 5 и 6, одна иэ которых включена на втором входе 7 первого квадратного моста 1, а другая - на первом входе 8 второго квадратурного моста 2, диоды 9 10 и 11, 12, включенные по два на расстоянии четверти длины волны один от другого соответственно в первый 13 и второй 14 отрезки линий передачи, соединяющие выходы 15 и 16, первого квадратурного моста 1 и входы 17 и 18 второго квадратурного моста 2, Управляющие цепи 19 и 20 диодов 9. 12 и 10, 11, включенных в различные сечения первого 13 и второго 14 отрезков линий передачи, соединены попарно и подключены к источнику 21 управляющего напряжения, при этом в...

Номер патента: 1655330

Опубликовано: 15.06.1991

Автор: Седенков

МПК: A01C 7/18

Метки: аппарат, высевающий, сеялки

...ячеек семенами.На фиг, 1 изображен высевающицй аппарат, вид сбоку; на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, вид сверху; на фиг. 10 4 - сечение А-А на фиг. 3; на фиг, 5 - сечение Б-Б на фиг. 3.Высевающий аппарат содержит бункер 1, к которому с помощью винтового соединения 2 присоединен корпус 3, В корпусе 3 15 на приводном валу 4 установлен высевающий цилиндрический диск 5, на котором в шахматном порядке расположены разме, щенные под углом 45 к образующей цилиндра высевающего диска продолговатые 20 ячейки 6, имеющие в продольном сечении форму прямоугольного треугольника, Высевающий диск 5 от осевого смещения зафиксирован фиксаторами 7, которые закреплены болтами 8. 25Высевающий аппарат сеялки работает следующим образом. Семена из...

Номер патента: 1468950

Опубликовано: 30.03.1989

Авторы: Грановский, Доценко, Карпенко, Макаренко, Седенков

МПК: C22C 11/10

Метки: основе, свинца, сплав

...удельный вес из всех компонентов примененных в сплаве (19,84 х 10 кг/м ). Вследствие этого висмут повьппает плотность легкоплавкой части сплава и создает условия для всплытия к поверхности частиц молибдена, имеющего меньшую плотность - 10,2 х 10 кг/мз. Таким образом, висмут способствует формированию на поверхности наплавленного слоя сплава - слоя, обогащенного молибденом, Висмут повьппает ,коррозионную стойкость сплава. Совместно с оловом висмут снижает температуру плавления сплава, что обеспечивает длительное пребывание спла-ва, при наплавке его на поверхность стальной детали, в жидком состоянии и, следовательно; более полное всплытие на поверхность частиц молибдена.При содержании висмута менее 7,8 его влияние недостаточное. При...

Номер патента: 1400833

Опубликовано: 07.06.1988

Авторы: Грановский, Доценко, Катренко, Кучеренко, Седенков, Супрун

МПК: B23K 35/368

Метки: порошковая, проволока

...с бором препятствует кипению сварочной ванны и, соединяясь с кислородом, дает тугоплавкую окись алюминия, которая частично поднимается на поверхность, частично создается в металле шва, служа центрами начала кристаллизации, При содержании алюминия менее 1,37 снижается прочность сварного шва. При содержании алюминия более 27. в металле шва появляются шлаковые включения.Хром является карбидообразующим элементом, связывающим углерод, он улучшает связь металла шва с углеродом чугуна. Тугоплавкие окислы хрома совместно с окислами лантана, алюминия повышают вязкость шлака, улучшают его кроющую способность, что обеспечивает меньшее насыщение металла шва газами и способствует снижению угара и разбрызгивания электродного металла при многопроходной...

Номер патента: 1359336

Опубликовано: 15.12.1987

Авторы: Грановский, Карпенко, Катренко, Седенков

МПК: C23C 4/04

Метки: металлизации, электродуговой

...качества покрытия.Увеличение вылета электродов свыше 12 мм приводит к недопустимому нагреву и разложению материала сердечника в процессе прохбждения токачерез электрод.Толщина металлической оболочкиэлектрода должна составлять 0,080,25 диаметра электрода. При меньшей толщине происходит нарушение процесса металлизации, а при большей50уменьшается скорость ее плавления,что приводит к перегреву и деструкции полимера.Эндотермически разлагающееся вещество должно иметь температуру распада на 30-507. ниже температуры на 55чала .деструкции полимера. Использование вещества с более низкой температурой разложения приводит к его разложению внутри оболочки, Если жетемпература разложения более высокая, то не предотвращается деструкция полимера с...

Номер патента: 906215

Опубликовано: 23.12.1986

Авторы: Вахрамов, Максимов, Новинский, Попов, Седенков

МПК: F16C 17/04

Метки: подшипник, скольжения, упорный

...пуска илиостановки под нагрузкой будет уходить"паразитно" с рабочей поверхностисегментов через боковые кромки, Увеличение расхода смазывающей жидкостичерез боковые кромки приведет к уменьшению количества жидкости, проходящей через гидродинамический клин,и, следовательно, будет происходитьснижение несущей способности подшипника в пусковом режиме,Цель изобретения - устранение укаэанных недостатков, т.е. повышениенесущей способности упорного подшипника скольжения при пусках и остановкахпод нагрузкой.Укаэанная цель достигается тем,что в упорном подшипнике скольжения,у которого точки пересечения входныхкромок с наружной боковой поверхностью сегментов расположены на меньшем диаметре, чем точки пересечениявыходных кромок сегментов с их...

Номер патента: 1263480

Опубликовано: 15.10.1986

Авторы: Грановская, Грановский, Карпенко, Седенков, Шоно

МПК: B23K 35/363

Метки: газотермических, пайки, покрытий, пропитки, флюс

...О 15 20 25 30 35 40 45 50 55 значительно снижается коррозионнаяактивность Флюса и улучшается товарный вид паяного соединения.Оптимальное содержание фосфорнойкислоты 24-267 При меньшем содержании снижается активность Флюса, апри большем - ухудшается его проникающая способность,Оптимальное содержание плавиковойкислоты 5-77. При меньшем содержании снижается активность флюса, апри большем - увеличивается коррознонная активность Флюса,Алкилфосфат вводится в количестве0,7-0,9 Х, При меньшем содержании замедляется процесс разрушения окиснойпленки, а при большем - снижаетсяпроникающая способность флюса,Азотно-кислый аммоний вводится вколичестве 1, 1-1,37 При меньшем содержании коррозионная активностьфлюса высокая , а при большем - снижается...

Номер патента: 1054275

Опубликовано: 15.11.1983

Авторы: Донченко, Зайченко, Коновалов, Матяш, Седенков

МПК: B66C 1/66

Метки: захватное, контейнеров, цапфами

...расположенные между шарнирно подвешенными к траверсе жесткими тягами, на концах которых выполнены отверстия, и жс;тко прикрепленные к направляющим кронштейны с геями для взаимодействия с механ)змами фиксации положения жестких тяг, каждый механизм фиксации положения яестких тяг предстаьляе) .Обой жестко прикрепленную к тяге пла т;Ну, выполненную с Л-Образным пазом, и шарнирно закреплснньй ца пластине подпружиненный рычаг, свободным концом когоро го перекрыта ветвь Л-обралного пала, при этом каждая ось кронштейна установлена 2в пазу соответствующей пластины. Кроме того, указанная ветвь Л-образного паза расположена параллельно жесткой тяге.Предлагаемое захватное устройство имеет более простую конструкцию по сравнению с известной.На фиг....

Номер патента: 1047581

Опубликовано: 15.10.1983

Авторы: Волков, Канторович, Седенков

МПК: B22D 11/06

Метки: литья, металлов, непрерывного, роторного, сплавов, типа, цветных

...следовательно, остановке литья.Таким образом, недостатком известного устройства также является низкая эксплуатационная стойкость бесконечной металлической ленты.Цель изобретения - повышение эксплуатационной стойкости бесконечнойметаллической ленты,Указанная цель достигается тем,что в машине роторного типа для непрерывного литья цветных металлов исплавов, содержащей литейное колесос желобом, бесконечную ленту, направ.ляющий ролик с кольцевой канавкой инатяжной ролик, наружная поверхностьобода натяжного ролика выполнена вы"пуклой со стрелой прогиба равной0,5-1,5 толщины бескоиечной ленты,обод натяжного ролика выполнен спокрытием из низкотеплопроводноготермостойкого метариала. На фиг. 1 показана схема машины, общий вид; на фиг, 2 - разрез...

Номер патента: 1030590

Опубликовано: 23.07.1983

Авторы: Афанасьев, Костин, Куропатов, Николушкин, Седенков

МПК: F16C 32/06

Метки: гидростатическая, опора

...осуществляется .в зазоре 20между неподвижным корпусом и вращающимся валом, что значительно уменьшает возможность зазора окислами 1, 1.К недостаткам данной щелевой гидростатической опоры относится возможность прямого перетока жидкости меж"ду несущими камерами и напорнымиотверстиями что приводит к снижениюнесущей способности опоры,Наиболее близкой по технической зосущности к предлагаемой являетсягидростатическая опора, содержащаяохватывающий цапфу вала корпус сприемными и несущими карманами и кольцевыми канавками, две из которых ограничивают приемные камеры и сообщены с подводом рабочей среды под давлением, а третья размещена междунесущими карманами и одной из упомянутых кольцевых канавок и соединена со сливом 2 .Однако известная...

Номер патента: 958706

Опубликовано: 15.09.1982

Авторы: Дунаев, Коновалов, Попов, Седенков

МПК: F04D 1/00

Метки: насос, центробежный

...к внутренней поверхности всасывающей полости по направлению вращения рабочего колеса.На фиг. 1 изображен центробежный насос, разрез; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - сечение А-А на фиг. 2,Центробежный насос содержит корпус 1 с всасывающей и напорной полостями 2 и 3, снабженный соединяющим последние и расположенным между ними кольцевыми коллектором .4, и рабочее колесо 5, причем соединение коллектора 4 с всасывающей полостью 2 выполнено в виде каналов 6, расположенных по касательной к внутренней поверхности 7 всасывающей полости 2 по направлению вращения рабочего колеса 5; насос содержит также уплотнительные элементы 8. Устроиство работает следуюш При вращении рабочего кол кость из всасываюшей полости через рабочее колесо 5 в...

Номер патента: 937776

Опубликовано: 23.06.1982

Авторы: Давыдов, Дунаев, Куроедов, Седенков, Шишкин

МПК: F04D 1/00

Метки: насос, центробежный

...их оси, перпендикулярна осинапорного патрубка 2, и экран 9жестко закреплен на корпусе 1 или назаднем диске 7,Устройство работает следующим образом.При работе центробежного насосаперекачиваемая среда из всасывающегопатрубка 3 через рабочее колесо 5попадает н полость, ограниченнуюкольцевым экраном 9 и через отверстия 10 и 11 поступает в корпус 1 идалее напорный патрубок 2,Для выравнивания давлений в противоположных точках корпуса 1 необходимо, цтобы тракты движения среды ототверстий 10 и 11 в кольцевом экране 9 до напорного патрубка 2 имелизоодинаковое сопротивление,Конструктивно это достигается либо выполнением отверстий 1 О и 11 сразличными диаметральными размерами,причем диаметр отверстия 10, бпижайшего к напорному патрубку по...

Номер патента: 910799

Опубликовано: 07.03.1982

Авторы: Ануфриев, Седенков

МПК: C21D 1/40

Метки: нагрева, электроконтактного

...имеют общую с контактными прижимами горизонтальную ось вращения,На чертеже показана предлагаемаяустановка, общий вид,Установка для электроконтактногонагрева содержит станину 1, на которой размещены неподвижная плита 2и подвижная плита 3. с приводом перемещения ч, имеющим винт 5, гайку 6,коническую передачу 7 и маховик 8.3 91079На подвижной плите 3 и неподвижнойплите 2 установлены поворотные фпанцы9 с вертикальными осями 10, на которых укреплены стойки 11. При этом,оси 10 кинематически связаны черезповоротные фпанцы 9 с приводом 4,маховик 12 которого управляет стойками 11, несущими поворотные эажимные головки 13 и поворотные контакт"ные прижимы 14, имеющие общую гори фзонтальную ось вращения,Установка работает следующим образом.Вращением...

Номер патента: 901646

Опубликовано: 30.01.1982

Авторы: Костин, Куропатов, Николушкин, Седенков

МПК: F04D 29/10, F16J 15/40

Метки: вала, вертикального, насоса, уплотнения, центробежного

...камере 2, масляную ванну с размещенным в нем импеллером 12, установленную над корпусом 3 у отделенную от нега по валу 1 атмосфер" ной ступенью 5 уплотнения, и холодильник 13, подсоединенный к выход" ной полости 14 импеллера 12Выходная полость 14 импеллера 12 посред" ством трубопровода 15 с дросселирующим элементом 16 связана с газо" вой полостью 9 бана 7, последняя сообщена с атмосферой и посредством переливной трубы 17 - с верхней частью ванны.Дросселирующий элемент 16 выпал" нен в виде фильтра тонкой очистки масла.В масляной ванне 11 размещены упорный 18 и радиальный 19 подшипниковые узлы, первый из которых может быть совмещен с импеллером 12. Упомянутые узлы расположены ниже свободного уровня 20 масла в ванне 11. Напорный бак 7...

Номер патента: 901236

Опубликовано: 30.01.1982

Авторы: Донченко, Коновалов, Седенков, Смирнов

МПК: B66C 1/66

Метки: захватное, контейнеров, цапфами

...6 состоит из храпового колеса 11 и эллипсообразного кулачка 12, жестко закрепленного на валу 13, установленном на кронштейне 14, прикрепленном к направляющей 5, На валу 13 шарнирно установлен рычаг 15 с3подпружиненной собачкой 16. Два захвата 17 подпружинены друг к другу, охватывают кулачок и подвешены на оси 18 к кронштейну 14.Захватное устройство работает следующим образом,При опускании захватного устройства на контейнер ориентировочная его установка обеспечивается оператором дистанционно, При этом все звенья захватного устройства находятся в исходном положении тяга 4 отведена в сторону, вилка 7 зафиксирована фиксатором 6. Затем производят установку захватного устройства, при которой вилки 7 входят в зацепление с цапфами контейнера,...

Номер патента: 831710

Опубликовано: 23.05.1981

Авторы: Кохан, Матяш, Седенков, Харченко

МПК: B66C 1/66

Метки: захватное, кон-тейнеров, цапфами

...концом.Паз закрыт крышкой 14, закрепленнойвинтами 15. Толкатель фиксируется болтом 16. В верхней части вилки размещена рамка 17 с прямоугольным отверстием, по обе стороны которого установлены.плоские пружины 18. В вилке 6 выполнено прямоугольное отверстие 19 с двумя карманами 20, в которые входят концы закрепленного на штоке пальца 21.На внешней стороне захватного органа3 установлен фигурный ползун 22 и ораничительные скобы 23. Концы ползунапосредством гибких тяг 24 соединены сГ-образными рычагами 25, установленными на оси 26. Вертикальные плечи рычагов соединены поперечиной 27. На конце штока 12 закреплен также палец 28.Устройство работает следующим образомм.При опускании устройства на контейнер вилки 6 обеспечивают точную...

Номер патента: 776816

Опубликовано: 07.11.1980

Авторы: Гранкин, Гроссман, Седенков

МПК: B23K 9/16

Метки: дуговой, сварки

...мундштука и блок слежения за длиной дуги, снабжено кареткой с установленным на ней блоком колебания горелки и подпружиненной относительно каретки рамой со смонтированными на ней соосными шарнирно-.связанными валами, один из которых кинематически связан с выходным элементом блокайбрректировки положения мундштука, а" дугой - с выходным элементом блока колебания горелки, причем горелка закреплена на свободном конце этого вала, рама кинематически связана с блоком слежения за длиной дуги, а блок корректировки положения мундштука установлен на каретке.На чертеже представлена схема предлагаемого устройства.Устройство содержит блок колебаний 1 горелки 2, мундштук 3 для направления присадочной проволоки, блок корректировки 4 положения...

Номер патента: 764903

Опубликовано: 23.09.1980

Авторы: Рябцев, Седенков, Шуляк

МПК: B23K 31/06

Метки: неворотных, сварки, стыков, труб

...из стальной ленты толщиной 0,3-0,6 мм и концы его имеют скосы б.Направляющий пояс 1 имеет длину, определенную максимальным диаметром свариваемых труб. Диапазон диаметров свариваемых труб определяется по разности между максимальным диаметром и минимальным. При этом минимальный диаметр выбирается так, чтобы при установке пояса 1 на трубу его поперечное сечение было равно не более двух толщин ленты.На пояс 1 установлена каретка, выполненная иэ нескольких подрамников 7, 8, 9, соединенных шарнйрами 10 и зафиксированных зажимнйми механизмами 11. Каретка несет горелку (на черт. не показана).На подрамнике 8 в подшипниках 12 качения установлен вал 13, на кото" ром с одной стороны закреплен приводной ролик 14, а с другой - шестерня 15...

Номер патента: 731101

Опубликовано: 30.04.1980

Авторы: Абрамов, Арцыбашева, Кохан, Маслак, Матяш, Резников, Седенков

МПК: F16B 2/16

Метки: фиксирующее

...в цсн- тряльнОЙ осевОЙ полости фиксатора 4, и шя:".Нсз 9, рязмсцсных в его радиальных ,гвсрстпях 10. Шток 8 с противоположной с-.-.:".ь вьлолнен,с буртом В и заплеч ком-, .1 01111 " 7 ч 1 УРтГ;1 .ОС 1 Со.Отзстстзснно лл 1,;,у;:,пп.1 11, огранпчснноГО -Й с т - 1 О ы 1 порно и Об,.оп 12 ввср птОЙ в Отверстие стсржня 5 фпксатора 4, 11 лля штока, п"аюшегося в этм же проб 12. Своболны 1 конец стержня 5 снаожсн(1 з 0 р и ул01 3 .; о оставптель А. Редактор Т. Техрсд В. Корректор И, г,Я ШаповаленкоМорозоваСериковаОсиповская 13;.,(г 25 Подписное ственного Заказ 371/582 Тираж 1095 1-1 Г 10 Поиск Го комитета СССР изобретений и 113035, Моск Раушская нделазтий Зо,5 иг, 1 рукояткой 18, жестко сое.":(е(101, например на резьбе, с концом...

Номер патента: 718837

Опубликовано: 29.02.1980

Авторы: Алексеев, Блинов, Малянчук, Райсфельд, Седенков, Торопцов, Хаецкий

МПК: G05D 16/06

Метки: давления, регулятор

...выполнен в виде приемника 10 полногодавления. Регулирующий орган 4 связан счувствительным элементом 5 штоком 11 ивзаимодействует с седлом 12.Работает регулятор следующимобразом,Регулируемая среда подается во входнойпатрубок 2, проходит через зазор междуседлом 12 и регулирующим органом 4 и выходит через выходной патрубок 3, При любом установившемся режиме работы регулятора его подвижныеэлементы находятсяв равновесии Усилие пружины 6 уравновешивается усилием от полного входного дав-ления, передаваемого по трубке 9 в камеру8 управляющего давления, действующегона -эффективную площадь чувствительногоэлемента 5. В случае повышения входногодавления равновесие нарушается, чувстви-"тельный элемент 5 поднимается вверх, и718837 аю 4 ВВВзвзВЙВЩФ 4...

Номер патента: 715561

Опубликовано: 15.02.1980

Авторы: Колесник, Корбан, Попий, Седенков, Скорупский

МПК: E05B 47/02

Метки: замок, кодовый

...При правильном наборе первой цифры кода, т, е. при нажатии кнопки 17, сигнал попадает на управляющий электрод тиристора 12,и он открывается. Сигнал с выхода тиристора проходит на первую секцию переключателя кода 6 и далее по соединительным проводам на вторую секцию переключателя кода 7, а затем в соответствии с положением переключателей кодирующих элементов на следующий элемент блока коммутации, В данном случае на тиристор 14. После нажатия кнопок в последовательности, заданной шифратором (19, 16, 20 и 18), сигнал появляется на выходе переключателей кода (на верхней секции переключателей кода 10), При этом загорается лампочка 28, сигнализирующая о том, что замок открыт,При неправильном наборе цифры кода отрицательный потенциал через...

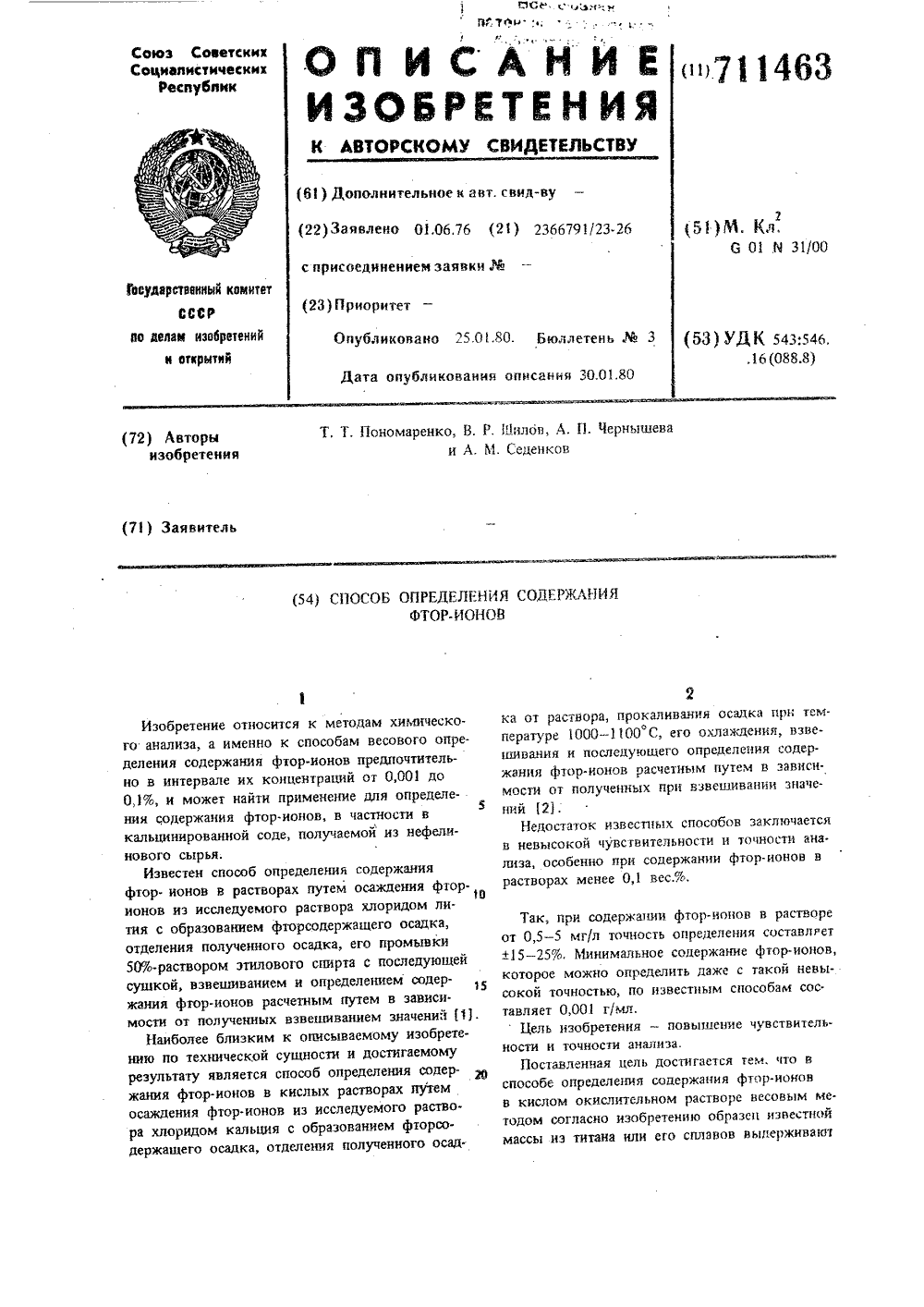

Номер патента: 711463

Опубликовано: 25.01.1980

Авторы: Пономаренко, Седенков, Чернышева, Шилов

МПК: G01N 31/00

Метки: содержания, фторионов

...Скорость выхода ионов титана и 0 ницу ь массе, на основании которои определя. уменьшение массы образца находятся в пропор- ют (по заранее построенному графику) содер.циональной зависимости от концентрации ионов жание фтор-ионов в исследуемом растворе.кислоты с температурои 80 С, содержащеи фтоП и выдержке образца в растворе менее 25 рид натрия (раствор был специально приготовР30 мин Ори 60 - 90 С убыль массы его незна лен для испытаний и содержал 0,060 г Май),чительна и погрешность прибора при взвешива- В раствор погружают предварительно шлифован.чнии оказывает влияние на точность анализа. ныи и активированныи погружением на 2 - 3 сПри выдержке образца в растворе с темпера. в раствор 8%.ной НМОз + 3%йаР при 50 Стурой 60 - 90 С...

Номер патента: 700714

Опубликовано: 30.11.1979

Авторы: Колесник, Корбан, Попий, Седенков, Сероухов, Скорупский, Трунов

МПК: F16D 13/52

Метки: муфта, предохранительная, фрикционная

...на фиг. 2 сечение по А-А на фиг. 1.Муфта содержит упорный ведущий диск 1, жестко связанный с пустотелым ведущим валом 2 или составлякщий с ним одно целое и нажимной диск 3, скользящий по валу 2, На обращенных один к другому торцах нажимного 3 и упорного 1 диска выполнены конусные канавки 4. Между дисками 1 и 3 помещен ведомый диск 5 с фрикционньми накладками б, зажатый пружиной 7 и смонтированный на шлицах 8 ведомой полумуфты 9. Между нажимным 3 и упорным 1 дисками группами в шахматном порядке выполнены цилиндрические гнезда 10, в которых размещены шарики 11. На вал 1 свободно насажен сепаратор 12 с направляющими 13, по ко700714 формула изобретения оставитель О. Логвинова:Техред Н,Бабурка Коррект едактор О ел ехма Заказ 7361/3 ж 1 одпис...

Номер патента: 677847

Опубликовано: 05.08.1979

Авторы: Белоусов, Гроссман, Прохоров, Седенков

МПК: B23K 9/30

Метки: горелки, колебания, кулачок, механизма, сварочной

...по кривой с переменным радиусом Р длина которых определяет время колебания электрода.Длина дуг 1. и Е, плавно уменьшается по длине кулачка 3, а длина кривых, выполненных с переменным радиусом, увеличивается. 20 25 Зо 35 40 45 50 4Переменный радиус кривой определяется по формуле.Я, г, (1+ з 1 пх),где Я - переменный радиус кривой в точке, соответствующей углу х, г, - меньший радиус участка профиля, выполненного по дуге окружности; х - угол между радиусами Яи г Формула определяется из условий постоянства величины скорости поперечного перемещения электрода. Чтобы скорость перемещения электрода была постоянной в любой точке, необходимо чтобы закон изменения ее был синусоидальным. Величина большего радиуса определяется из соображений...

Номер патента: 656777

Опубликовано: 15.04.1979

Авторы: Белоусов, Гума, Николаев, Седенков, Шуляк

МПК: B23K 31/06

Метки: автоматической, неповоротных, сварки, стыков, труб

...1 смонтирована каретка 2, на которой закреплен меоанизм 3 колебания, на 15 алу 4 которого ееосажеееье кулаеок 5 и ееоллеееторне ее ееольца 6,1 0Кольца 6, 7 и,10 имеют токопроводящие съемники 11. Съеленики 11 колец 6 и 7 сВязаны со щетками меоанизма 12 перемещения поперек стыка,Сьемники 11 колец 8 и 9 связаны со щетками меоаепезма 13 вертикального пеееемещен 5151. Кольцо 10 связано со щетками меоанизма 3 колебаний.50Кулачок 5 кинематически связан с роликом 14, а ролик связан с горелкой 15.Кулачок 5 имеет рабочие овероности 16 и 17 с переменным радиусом кривиз 55 ны соответствующие углу Ч, и повероности 18 и 19 с постоянным радиусом кривизны соответствуккцие углу Ч . Эти повероности соответствуеот перемеецени 1 м сВарочной Горелки...

Номер патента: 641162

Опубликовано: 05.01.1979

Авторы: Вахрамов, Новинский, Попов, Седенков

МПК: F04D 1/00

Метки: вертикальный, насос, центробежный

...малая надежность, свя тельным температурнь Цепь изобретения -ности путем уменьшен градиентаП остав пенная це пь достигается тем,что внутренняя попость горловины разде- пена на верхнюю и нижнюю камеры с по.- мощью уппотненной по валу диафрагмы, причем верхняя камера соединена с подводяшим каналом, а в нижней выполнено дополнитепьное спивное отверстиНа чертеже представлен предпаганасос, продольный разрез.Вертикапьный центробежный насос со- В держит корпус 1 крышку 2 с подводящими3 и отводящим 4 канапами и горповиной 5, внутренняя попость которой раздепена на верхнюю камеру 6 и нижнюю камеру 7 диафрагмой 8 с уплотнением 9, вал 10 допопнитепьное спивное отверстие 11.641162 Составитель В. БойцовРедактор И. Гохфельд Техред С. Мигай Корректор...
