B03C — Магнитное или электростатическое отделение твердых материалов от твердых материалов или от текучей среды; разделение с помощью электрического поля, образованного высоким напряжением

Номер патента: 1143466

Опубликовано: 07.03.1985

Авторы: Вежанский, Сандуляк

МПК: B01D 35/06, B03C 1/00

Метки: вод, магнитной, сточных

...в виде переходов между трубами разного диаметра,Периодически действующее магнитное устройство выполнено в видезашунтированных сердечников с обмотками, свободные торцы которыхобращены к корпусу, или из постоянных магнитов, расположенных по периферии камеры с возможностью пере,мещения относительно корпуса камеры.На чертеже показана принципиальная схема установки.Установка состоит иэ нагнетательного трубопровода 1, смесителя 2,магнитного фильтра 3, трубопровода 4 для отвода очищенных вод, трубопровода 5 для сброса осадка изфильтра, средства 6 для разрушениячастиц осадка, камеры 7 для подго отовки магнитовосприимчивого дисперсного материала, снабженной перегородкой 8, делящей камеру на дваотсека, которая снабжена периодически действукщим...

Номер патента: 1143467

Опубликовано: 07.03.1985

Авторы: Бикбов, Кинжитаев, Лагутин

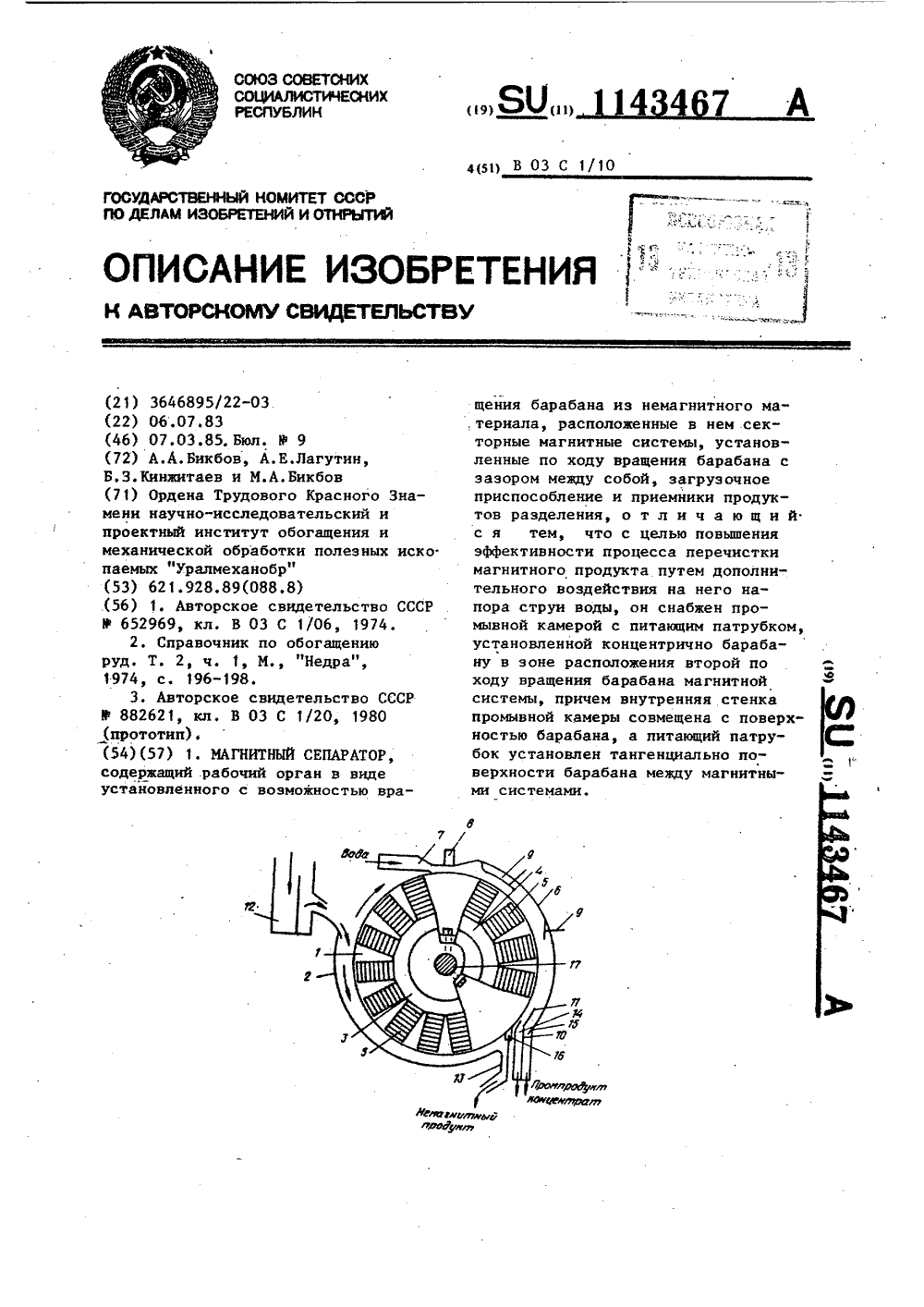

МПК: B03C 1/10

Метки: магнитный, сепаратор

...возможностью вращения барабана из не- магнитного материала, расположенные в нем секторные магнитные системы, установленные по ходу вращения барабана с зазором между собой, загрузочное приспособление и лриемники продуктов разделения, снабжен промывной камерой с питающим патрубком, установленной концентрично барабану в зоне расположения второй по ходу вращения барабана магнитной системы; причем внутренняя стенка промывной камеры совмещена с поверхностью барабана, а питающий патрубок установлен тангенциально поверхности барабана между магнитными системами.Кроме того, промывная камера вы" полнена в виде криволинейного желоба и снабжена регуляторами ее поперечного сечения, а на разгрузочном конце имеет перегородку с шибером.На чертеже показан...

Номер патента: 1143468

Опубликовано: 07.03.1985

Авторы: Величко, Рудевский

МПК: B03C 1/16

Метки: разделения, электропроводных

...электромагнитную систему в виде линейных статоров с пазами, расположенными подуглом к направлению движения материала, создающих бегущее магнитноеполе, причем линейные статоры, установленные 1 -образно под питателем, расположены под рабочими ветвями конвейеров 1).Недостатком известного устройства является низкая надежность егоработы вследствие заклиниваниянегабаритных кусков материала междуленточными конвейерами в нижней их 25части.Цель изобретения - повышениенадежности в работе устройства засчет исключения заклинивания негабаритных кусков материала между рабочими ветвями конвейеров,Указанная цель достигается тем,что дополнительный конвейер устройства установлен с возможностью совершения колебательного движения вокруг...

Номер патента: 1144724

Опубликовано: 15.03.1985

Авторы: Бурачонок, Самохвалов, Тамбовцев

МПК: B03C 1/08

Метки: сепаратор, электромагнитный

...электромагнитов 5 - магнитный транспорт ферромагнитного концентрата. Электромагнитный сепаратор по фиг. 1 работает следующим образом.Обрабатываемый материал иэ бункера 8 через питатель 9 поступает внутрь лотка 1, выполненного закрытым с четырех сторон из токопроводящего материала, например алюминия. По ходу движения вдоль лотка 1 обра" батываемый материал попадает под полюса электромагнитов 2 и 3. При этом осуществляется послойное разделение ферромагнитной и немагнит. ной компонент и одновременно достигается торможение Ферромагнитной компоненты таким образом, что пустая порода несколько опережает ферромагнитный слой, псевдоожиженный магнитным полем, частицы которого дви:жутся между верхним и нижним основаниями лотка. Во второй зоне под...

Номер патента: 1144725

Опубликовано: 15.03.1985

Авторы: Вернигора, Галайко, Замятин, Линецкий

МПК: B01D 17/06, B03C 5/00, C10G 33/02 ...

Метки: жидкости, поле, электрическом

...контактах. Так как магниты расположены с учетом совмещения одноименных полюсов, то происходит их отталкивание, которое приводит к тому, что магнит, расположенный на контактах, начнет подниматься, контакты замкнутся и на электроды будет подано высокое напряжение. Прекращение подачи очищаемой жидкости приведет к снижению ее уровня в корпусе устройства и опусканию поплавка, а следовательно, к ослаблению взаимодействия магнитных полей, опусканию магнита, расположенного на контактах, размыканию контактов и прекращению подачи высокого напряжения на электроды. Этим достигается исключение искрообразования между электродами при отсутствии между ними очищаемой жидкости, а выполнение переключающего механизма таким образом, что поплавок...

Номер патента: 1144726

Опубликовано: 15.03.1985

Авторы: Кевлич, Макаров

МПК: B03C 7/02

Метки: минералов, разделения, сепаратор, смесей, электрический

...колпаком из оргстекла.Электрический сепаратор работает следующим образом,В соответствии со свойствами разделяемых минералов выбираются технологические параметры и устанавливаются продольный и поперечный углы наклона, задается расстояние между верхним и нижним электродами, после чего минеральная смесь засыпается в бункер, и сепаратор закрывается изоляционным колпаком из оргстекла. Выполнив все подготовительные операции, на систему электродов через пульт управления подают высокое напряжение частотой 50 гц и включают дистанционный блокуправления вибратора. В результате вибрации частицы из бункера вносятся в пространство неоднородного электрического поля, создаваемого системой электродов 3 и 4, при этом частицы с разными величинами...

Номер патента: 1145325

Опубликовано: 15.03.1985

Автор: Березовский

МПК: B03C 3/02, G05F 1/22

Метки: питания, электрофильтра

...последовательный ЬС-контур, конденсатор 11 и дроссель 10 образуют четвертое плечо мостового выпрямителя. Параллельно электрофильтру 2 подсоединен высоковольтный целитель 12 напряжекия, к которому через измерительный элемент 13 подключен управляющий блок 14 тиристорного ключа 8.Если отключить переключатель 15 и включить переключатель 16, то получим второй вариант предлагаемого устройства, в которое дополнительно введены конденсатор 17 и вентиль 18, образующие дополнительную первую ступень умножения по типу выпрямителя с утроением напряжения. При вто- д 5 ром варианте исполнения вентиль 5 из плеча мостовой схемы переходит в диа гональ постоянного тока, а упомянутое плечо мостовой схемы составляет конденсатор 17; четвертым плечом мос-З...

Номер патента: 1146092

Опубликовано: 23.03.1985

Автор: Сулейменов

МПК: B03C 3/38

Метки: барабанного, высоковольтного, коронно, питания, сепаратора, электростатического

...напряжения, подключенныйк коронирующему и отклоняющему ЗОэлектродам, отклоняющий электродподключен к источнику напряжениячерез дйод, включенный в направленииотклоняющего электрода.На Фиг. 1 представлена электрическая схема подключения высоковольт 33ного питания к электродам сепаратора,на фиг. 2 - форма пульсирующегонапряжения, подаваемого на коронирующий электрод; на фиг. 3 - Форма выпрямленного напряжения, подаваемогона отклоняющий электрод.Коронно-электростатический сепаратор включает, коронирующий 1, отклоняющий 2 и осадительный 3 электроды,Для подачи сепарируемого материаласлужит бункер 4.Коронирующий 1 и отклоняющий 2электроды подключены к источнику5 пульсирующего. напряжения, причем 1146092 1отклоняющий электрод подключен...

Номер патента: 1146093

Опубликовано: 23.03.1985

Авторы: Бурлаков, Тарушкин, Тимофеев, Хрусталев

МПК: B03C 7/02

Метки: диэлектрический, сепаратор

...5чередующейся полярности и дополни"тельных электродов 6. Эти дополниО 1146Иэобретение относится к обогащению полезных ископаемых и может быть использовано в сельскохозяйст 093 1тельные.злектродЬ могут быть треугольного сечения и запитываютсявысоким напряжением совместно сгруппой основных электродов 5 одинаковой полярности. При этом силовыелинии, замыкающиеся между основнымиэлектродами 5, вытесняются в воздушное пространство над рабочим органом 2 за счет электрического полядополнительного электрода 6 (таккак полярность у дополнительногоэлектрода 6 и у половины основныхэлектродов 5 одинаковая) . Такое принудительное вытеснение части силовыхлиний электрического .поля в воздушное пространство над рабочиморганом 2 позволяет...

Номер патента: 1146094

Опубликовано: 23.03.1985

Авторы: Бурлаков, Ниязкулов, Тарушкин

МПК: B03C 7/02

Метки: диэлектрический, сепаратор

...электрических сил притягиваются к поверхности рабочего органа.1146094 10 Причем для крупносеменных культур на данном рабочем органе условие удержания частицы ( Г, / Р з 1, полностью выполняется, так как эффективная поверхность поляризации возросла. Вследствие различия электро- физических свойств семян (удельная электропроводность, диэлектрическая проницаемость, плотность и др.) величины этих электрических сил будут различны и поэтому при воздействии электрических и механических сил (силы тяжести, центробежной силы) происходит разделение семенной смеси на фракции, которые 5 попадают в различные отсеки приемника 4 продуктов разделения. При этом на первом рабочем органе происходит отделение некачественных семян, которые попадают в...

Номер патента: 1146095

Опубликовано: 23.03.1985

Авторы: Амбрулявичюс, Креймерис

МПК: B03C 7/08

Метки: электросемяочистительная

...2, ролики 3 которого заземлены. Последние, в зависимости от потребностей и целей очистки, могут устанавливаться равномерно 55 или на расстоянии, увеличивающемся в сторону разгрузки. Первая группа роликов - это гладкие ролики беэ диэлектрических шайб. Другие группыроликов снабжены диэлектрическимишайбами 4 большего диаметра. В концепервой группы роликов расположендополнительный электрод 5, выполненный в виде вращаемого цилиндра, имеющего диэлектрическое покрытие в видеслоя диэлектрика 6, Слой диэлектрика6 составляет поролон (толщиной 2430 мм) и изоляционная пленка (полиамидная, толщиной 0,15 мм),Для питания, электрода 5 подключено пульсирующее напряжение инфраниз-.кой частоты менее 1 Гц (фиг. 2),В зависимости от физических...

Номер патента: 1147434

Опубликовано: 30.03.1985

Авторы: Гарин, Полусмак, Сайко, Смолкин, Сорокин, Тодоров, Хорошун, Шапиро

МПК: B03C 1/08

Метки: железоотделитель, электромагнитный

...тью процесса сепарации, связанной с невозможностью изменить угол раствора между полюсными наконечниками.Целью изобретения является повышение эффективности процесса извле чения магнитных включений за счет увеличения магнитного потока в рабочей зоне. Цель достигается тем, что в электромагнитном желеэоотделителе, вклю 35 чающем П-образный магнитопровод, полосные наконечники и намагничивающие катушки, часть магнитопровода между катушкой намагничивания и полюсным наконечником выполнена в виде40 тороидальных секторов, которые установлены с возможностью вращения относительно намагничивающих катушек и друг друга. 45На чертеже показан предлагаемый железоотделитель, общий вид.Железоотделитель включает ярмо 1 магнитопровода, сердечники 2 с...

Номер патента: 1148635

Опубликовано: 07.04.1985

Автор: Несин

МПК: B01D 35/06, B03C 3/47

Метки: высокоомной, пыли, улавливания

...трубы, расположенной горизонтально внутри электрофильтра и присоеди 5 1 О 15 20 25 Зо 35 ненной к электродам при помощи патрубков, при этом испаритель снабжен дозирующим устройством и клапаном для впуска воздуха.Осадительные электроды выполнены со множеством сквозных отверстий.Патрубки, соединяющие внутренние полости осадительных электродов с испарителем, расположены по всей длине электродов и снабжены отверстиями для вывода паров реагента во внутреннюю полость электродов.Нагретый в трубе и испаренный кондиционирующий реа гент пропускают через слой пыли, формируемый на осадительном электроде.Пропускание паров реагента через слой пыли дает возможность увеличить поверхностную электрическую проводимость частиц пыли, что способствует...

Номер патента: 1148643

Опубликовано: 07.04.1985

Авторы: Иванов, Кляшторный, Молибога, Нежебовский, Сумцов, Шишкин

МПК: B03C 1/08

Метки: железоотделитель, подвесной, электромагнитный

...содержит П-образный магнитопровод 1 с полюсными наконеч никами 2, намагничивающие катушки 3, раму 4. На раме смонтировано разгрузочное приспособление, включающее Ю бесконечную ленту 5, привод 6, приводной барабан 7, натяжной барабан 8, и направляющие ролики 9, Железоотделитель смонтирован над ленточным конвейером 10, несущим сепарируемый материал.Устройство работает следующим образом.При включении намагничивающих катушек 3 в магнитопроводе 1 возникает магнитный поток, который, замыкаясь через полюсные наконечники 2 и воздушный зазор между ними, создает над лентой конвейера магнитное поле. Под действием магнитной пондеромоторной силы, пропорциональной произведе-. нию напряженности магнитного поля на ее градиент,...

Номер патента: 1148644

Опубликовано: 07.04.1985

Авторы: Джус, Усенко

МПК: B03C 3/02, H02H 7/12

Метки: агрегата, отключения, питания, электрофильтра

...которого подключен к входу элемента ИЛИ-НЕ, который подключен к первому входу первого элемента И, к второму входу которого подключен генератор импульсов управления 121.Недостаток устройства состоит в низкой степени очистки газа вследствие недостаточно меткой работы за щиты, Известно, что пробои в элект" рофильтре бывают дуговые и искро- вые. Для гашения дуговых пробоевнеобходимо время депонизации большее, чем для искровых. Это время соответ 148644 2 отвенно составляет приблизительно0,02-0,05 с и О+0,005 с. Известноеустройство не отличает один вид разряда от другого и при всяком пробоеотключает питание электрофильтрана 0,04-0,06 с. Частота пробоев вэлектрофильтре лежит в пределах0,5+5 Гц, Дифференцированный подход к пробоям, таким...

Номер патента: 1150031

Опубликовано: 15.04.1985

Авторы: Азаматов, Кулаков, Лыткин, Смышляев, Шевляков

МПК: B03C 1/00

Метки: разделения, руд, смешанных

...а не при переработке смешанных (комплексных) руд, в которых присутствуют полуокисленныеи окисленные разновидности минералов,в результате данные разновидности по 35падают в хвосты,что уменьшаетсодержание железа в концентрате.Цель изобретения " повышение эффективности процесса разделенияза счет дополнительного извлечения40окисленных слабомагнитных минералов.Указанная цель достигается тем,что согласно способу разделения смевинных руд, содержащих магнитные минералы включающему разделение ис 545ходной руды на два потока, измельчение и магнитную сепарацию одного изпотоков с получением концентрата ихвостов, совместное измельчение концентрата с другим потоком исходной50руды и их дешламацию, сгущенный продукт дешламации подвергают...

Номер патента: 1150032

Опубликовано: 15.04.1985

Авторы: Букаранов, Киреев, Лубенская, Фальченко

МПК: B03C 1/00

Метки: железоотделитель, магнитный

...включает многополюсную магнитную систему 1 с чередующимся расположением полюсов постоянных магнитов, например из ферритабария (бариевых магнитов), размещенных в немагнитном корпусе 2. Магнитная система снабжена гайкой 3, в которой с возможностью вертикальногоперемещения расположен ходовой винт4 с обгонной муфтой 5.Ходовой винт 4 вертикально перемещается штоком 6, который в верхнемположении удерживается пружиной ,Разгрузочный диск 8 оборудован ребрами 9, штоком 10 и удерживается отпроворота при помощи шлицевого соединения. Шлицевое соединение обеспе чивает вертикальное перемещение што.ка в корпусе беэ вращения и предотвращает проворачивание ручки 1 относительно ручки 12. Пружина 13 служит для удержания разгрузочного диска в...

Номер патента: 1150033

Опубликовано: 15.04.1985

Авторы: Броцман, Лин, Смирнов

МПК: B03C 7/02

Метки: электросемяочистительная

...над решетом,и приемники продуктов очистки, элект-,род выполнен в виде транспортернойленты, натянутой на ведущий .и ведомыебарабаны, причем лента выполнена изворсистых нитей, а поверхность ведущего барабана покрыта эластичным ма 35терЬалом. Электризация поверхности нитей осуществляется трением их о неподвижный вал транспортера. Предлагаемое устройство позволяет выделять не только мелкие примеси, но также легкие и,шероховатые семена и упростить конструкцию машины.На чертеже представлена электросеияочистительная машина,Электросеияочистительная машина включает бункер 1, колеблющееся решета 2, транспортер 3, лента которого50 выполнена иэ ворсистых нитей, Ведо" йый барабан 4 неподвижный, а поверх 33 2ность ведущего барабана 5 покрытаэластичным...

Номер патента: 1151308

Опубликовано: 23.04.1985

Авторы: Бикбов, Шевцов

МПК: B03C 1/10

Метки: магнитный, сепаратор

...включает вращающийся иемагнитный барабан 1, внутри которого расположена основная маг нитная система 2 с постоянными магнитами 3 и исполнительная магнитнаясистема 4, выполненная в виде обособленных радиально расположенных ферромагнитных пластин 5 из магнитомягкого материала между которыми помещены пакеты 6 магнитных пластин 7 сразноименной полярностью смежных по-.люсов, загрузочное приспособление 8,ванну 9, разгрузочные приспособления 10 и 11, Крайние магнитные пластины 7 в смежных пакетах 6 соединены через ферромагнитные пластины одноименньии полюсами. Концы ферромагнитных пластин выполнены в виде эубцов .12, причем выступы одной пластинырасположены против впадины соседней,Форма зубцов ферромагнитных пластин может быть...

Номер патента: 1151309

Опубликовано: 23.04.1985

Автор: Кравченко

МПК: B03C 1/30

Метки: магнитогидростатической, сепарации

...поля на аид;кость и разгрузку разделенных фракций, ферромагнитную жидкость нредварительно нагревают до 35-45 С и ведут сепарацию при этой температуре 40Способ осуществляют следующим образом.Ферромагнитную жидкость, представляющую собой коллоидный раствор магнетита в органической среде, на пример керосине, помещают в неоднородном магнитном поле (причем гра-. диент напряженности магнитного поля направлен в сторону действия гравитационной силы), нагревают до 35- 50 45 С (например, электрическим индуктором), после чего в нее вводят организованным потоком смесь исходного сырья, поддерживая температуру ферромагнитной жидкости в пределах 55 от 35 до 45 С; Образующиеся при сепарации фракции разгружают известными способами. Для эффективного...

Номер патента: 1151311

Опубликовано: 23.04.1985

Авторы: Месеняшин, Ревнивцев

МПК: B03C 7/12

Метки: сепаратор, электрический

...иливариант, когда рабочие камеры остают ся неподвижными, а вращаются приемники и питатель. Возможен также вариант, когда рабочие камеры 1 выполнены с возможностью поступательногоперемещения относительно приемников З 011, 16 и 18 и питателя 7.На фиг. 1 и 2 представлен вариантисполнения, в котором выключатели 19и 21 генераторов 20 и 22 напряженияснабжены схемой включения и отключе- Бния при относительном перемещениирабочих камер 1 и приемников 11, 16и 18, выполненной в виде скользящегоконтакта, связанного с приводом 23.Возможен вариант, когда схема включения и отключения выключателей 19и 21 выполнена в виде низковольтногопускателя, установленного с низкойстороны генераторов 20 и 22 и отключающих их от сети с помощью конечных...

Номер патента: 1152657

Опубликовано: 30.04.1985

Авторы: Бурлаков, Ниязкулов, Тарушкин, Хайретдинов

МПК: B03C 7/02

Метки: диэлектрический, сепаратор

...сил проявляется в непосредственной близости от поверхности рабочего органа и только при непосредственном контакте семян с электродамиобмотки. Вследствие этого снижаетсячеткость разделения семенной смесипо фракциям на данном сепараторе.Цель изобретения - увеличениечеткости разделения семян по электрическим свойствам,Укаэанная цель достигается тем,что диэлектрический сепаратор, включающий рабочий орган в виде барабанас обмоткой из групп изолированныхэлектродов чередующейся полярности,загрузочное устройство, очистнующетку, приемники продуктов разделения и источник питания, снабжен регулятором толщины слоя семян, установленным над барабаном в зоне поступления на него семян и выполненным издиэлектрика,Кроме того, регулятор толщины слоя...

Номер патента: 1153985

Опубликовано: 07.05.1985

Авторы: Зеленов, Кармазин, Сладкович

МПК: B03C 1/00

Метки: извлечения, минералов, слабомагнитных, тонкоизмельченных

...сусиенэии тонкоизмельченных слабомагцитцых минералов, что приводит к низкому содержа. нию железа в полученном концентрате. 25Цель изобретения - повышение эффективности процесса извлечения слабомагнитных минералов путем стабилизации плотности суспенэии.Поставленная цель достигается тем, что согласно способу извлечения тонкоизмельчен. ных слабомагнитных минералов из содержа. шей ферромагнитные частицы суспензии, включавшему одновременное воздействие на суспеиэию восходящего водного потока и маг нитного поля, количество ферромагнитных частиц в суспензии выбирают в пределах 20 - 80% от общего объема суспензии, при этом крупность частиц составляет от .0,3 до .+0,01 мм.Способ осушествляется следующим обра. зом.Исходный материал -...

Номер патента: 1153986

Опубликовано: 07.05.1985

Авторы: Тарасенко, Улубабов

МПК: B03C 1/00, B03C 1/027

Метки: анализатор, высокоградиентный, магнитный

...на материал,Цель изобретения - расширение технологических возможностей за счет возможностиизучения процессов обогащения при движении пульпы как вдоль, так и поперек магнитного потока,Эта цель достигается тем, что в высокоградиентном магнитном анализаторе, содержащем кассету с ферромагнитными телами,обхватывающие кассету седлообразные обмот. фки, средние ветви которых примыкают одна к другой, а лобовые части отогнутыво взаимно противоположных направленияхи образуют канал для прохода кассеты, ус.тановлениый на опорах замкнутый магнитопровод, обхватывающий снаружи обмоткив их средней части, магниторовод имеетдополнительный канал, размещенный перпеидикулярно основному, при этом магнитопроводустановлен с возможностью поворота вокруг43оси,...

Номер патента: 1153987

Опубликовано: 07.05.1985

Авторы: Бикбов, Горончко, Гришечкин, Ефанов, Иванов, Лагутин, Лебедев, Нестеренко, Рычков

МПК: B03C 1/10

Метки: магнитный, сепаратор

...барабана 1 за счет изменения полюс.ного шага достигается поворотом стержня4 и необходимой установкой магнитных блоков 3 относительно оси немагнитного бара- аОбана 1, его внутренней поверхности и радиальной оси блоков 3 в технологически необ. ходимое положение: в радиальное - с различ.иым числом магнитных пластин в крайнемрабочем магнитном блоке 3, обращенном крабочей зоне сепарации, и различным приэтом воздушньм зазором между магнитным блоком 3 и внутренней поверхностью 1153987 гнемагцитного барабана 1, позволяющими установить необходимун напряженность магнит.ного поля на поверхности немагцитного ба.рабана 1 в пределах: 87,3 - 95,3 кА/м(1100 - 1200 Э), когда в крайнем рабочемблоке 3 у поверхности немагнитного бараба.на 1 число...

Номер патента: 1153988

Опубликовано: 07.05.1985

Авторы: Вайнштейн, Кривцов, Лосото, Мошкин, Носков, Полунин, Пономаренко, Степанов, Шевченко

МПК: B03C 3/47, B03C 3/60

Метки: полимерных, электродов, электрофильтра

...пластинам электрода термостойкого электропроводящегоорганосиликатного покрытия типаОСИ ВНили ОСИ ВНТ 45/19, нанесенного по грунтовому хлорнаиритовому покрытию, определяемая методомрешетчатых надрезов (ГОСТ 15140-78);наилучшая и равна 1 баллу, а электродпри этом устойчив к воздействию электрических пробойных разрядов.53988 4устойчивы к воздействию электрическихпробойных разрядов.П р и м е р 4. На поверхностьэлектродов наносят грунтовый хлорнаиритовый состав (клей 88 Н), разведенный этилацетатом в соотношении1:0,2, и отверждают в течение 30 мин,после чего наносят термостойкоеэлектропроводящее органосиликатное 10 покрытие ОСМ ВНи отверждают в течение 24 ч.Адгезионная прочность или степеньадгезии термостойкого электропроводящего...

Номер патента: 1153989

Опубликовано: 07.05.1985

Авторы: Вайнштейн, Кривцов, Лосото, Мошкин, Носков, Полунин, Пономаренко, Степанов, Шевченко

МПК: B03C 3/47, B03C 3/60

Метки: осадительный, пластинчатый, электрод, электрофильтра

...из полимерных материалов 111,Недостатками известного электрода явля 0ются трудоемкость изготовления электродовнрн соединении пластин между собой, а так.же недостаточная надежность электродов привоздействии электрических пробойных разрядов.Цель изобретения - повышение эффективности работы электродов и упрощение изготовления,Укаэанная цель достигается тем, что осадительиые электроды, состоящие иэ многоканальных пластин, натянутых грузами установленыс промежутками, а крайние каналы каждойпластины снабжены жгутом иэ полипропилена,к которому крепят груз. На фиг. 1 изображен электрод, общий вид; на фиг. 2 - сечение А - А на фиг. 1.Электрод состоит нз многоканальных влас. тии 1, расположенных с промежутками, полимерных заклепок 2, петель 3 и...

Номер патента: 1155294

Опубликовано: 15.05.1985

Авторы: Бикбов, Газалеева, Ершова, Потапов

МПК: B03C 1/00

Метки: переработки, руды

...поля которого составляет 119400 в 1592 А/м. Возможна также верхняя подача питания, но при этом источник магнитного поля для расслоения должен находиться под вибропитателем 2. После разделения руды на магнитную и немагнитную составляющую магнитная обрабатывается следующим образом. Сначала она поступает в вертикальные молотковые дробилки (ВМД), а затем подвергается грохочению на грохотах инерционного действия (ГИД) в которых свободное волокно отсасывается в концентраты, а продукты классификации (классы - 8,0+ 0,5 и +8,0 мм) поступают в следующую стадию дробления - в дробилки. Дробленый продукт снова подвергают грохочению на грохотах, где свободное волокно отсасывается в концентраты.Извлеченное в концентраты волокно поступает в линии...

Номер патента: 1155297

Опубликовано: 15.05.1985

Авторы: Васильев, Любимов, Макаровский, Фадеев, Чичикалова

МПК: B03C 1/247

Метки: вращающимся, магнитным, полем, сепаратора, электромагнитная

...использование в электромагнитных сепараторах. 5Наиболее близкой к изобретению по технической сущности и достигаемому результату является электромагнитная система сепаратора с вращающимся магнитным полем, представляющая собой вертикально установленный статор электродвигателя переменного тока, содержащий сердечник с пазами, обмотку, уложенную в пазы, и пазовые клинья, размещенные по всей высоте статора 2.Недостатком данного устройства являются плохие условия разгрузки магнитного концентрата из-за усиления поля на торцах магнитной системы, Применение дополнительных устройств для ослабления поля на торцах приводит к усложнению конструкции. 30Цель изобретения - улучшение условий разгрузки магнитного концентрата за счет ослабления...

Номер патента: 1155298

Опубликовано: 15.05.1985

Авторы: Бобрышев, Гордейко, Гуслев, Лесникович, Принцев

МПК: B03C 7/04

Метки: неферромагнитных, порошкообразных, рассева

...процесса рассева из-за невозможности производить сепарацию в непрерывном режиме. Цель изобретения - повышение произ водительности при высоком качестве рассева за счет перемещения материала вдоль обкладок в сторону разгрузки.Указанная цель достигается тем, что на разделяемый материал в рабочем объеме воздействуют магнитным полем, вектор напряженности которого перпендикулярен вектору напряженности электростатического поля конденсатора.Кроме того, напряженность магнитного поля может составлять 120 - 240 кА/м,25Предложенный способ осуществляется следующим образом.Частицы порошка, поступая в рабочий объем под действием электростатического поля конденсатора, приходят в интенсивное движение в направлении, перпендикулярном плоскости обкладок,...
