B03C — Магнитное или электростатическое отделение твердых материалов от твердых материалов или от текучей среды; разделение с помощью электрического поля, образованного высоким напряжением

Номер патента: 1715426

Опубликовано: 28.02.1992

Авторы: Барский, Лукьянчиков

МПК: B03C 1/24

Метки: сепаратор, электродинамический

...5 под углом к диаметральной.оси размещены постоянные магниты 8 с чередующейся полярностью,причем постоянные магниты 8 расположены в пазах 7 индуктора 5 под углом к его диаметральной оси таким образом, чтобы своей длиной перекрывали площадь транспортера 2, не занятую перегрузочными окнами 3, таким образом при вращении индуктора 5 бегущее магнитное поле перекрывает. всю площадь транспортера 2, не занятую под разгрузочные окна 3. Барабан 6 дискового индуктора выполнен с прорезями в стенках, прорези выполнены в виде усеченных клинообразных разгрузочных окон 9 для удаления неэлектропроводных частиц с додрабливающего конуса 10. Промежутки 11 между клинообразными разгрузочными окнами 9 имеют треугольное поперечное сечение, такая форма...

Номер патента: 1715427

Опубликовано: 28.02.1992

Авторы: Декин, Кондратенко, Люткевич, Спринчук

МПК: B03C 1/24

Метки: сепаратор, электродинамический

...исходной смеси 1.Устройство работает следующим образом.Компоненты исходной смеси подаются на транспортирующий орган 3, где поддействием центробежных сил подаются на периферийную часть в зону разделения 2. Вращение транспортирующего органа 3 противоположно направлению бегущего поля. Под действием сил трения "хвосты" 20 перемещаются в направлении движения транспортирующего органа 3. Концентрат 19 под действием сил, создаваемых бегущим магнитным полем, перемещается в противоположную сторону. Скорость бегущего магнитного поля больше скорости транспортирующего органа.Магнитный поток, создаваемый обмоткой возбуждения 8 индуктора 4, неподвижен в пространстве и неизменен во времени. При помещении в поле гребенчатого ферромагнитного диска...

Номер патента: 1715428

Опубликовано: 28.02.1992

Авторы: Березин, Буянов, Буянова, Петров, Товма

МПК: B03C 1/30

Метки: магнитный, сверхпроводниковый, сепаратор

...в плоскости, проходящей через центр катушки возбуждения, при этом одна из обечаек скреплена по торцам с гелиевой ванной, а другая - с наружным кожухом. Теплозащитный экран 3, расположенный с внешней стороны гелиевой ванны, размещен между силовыми обечайками 9 и имеет тепловой контакт с опорным кольцом 10. Внутри вертикального теплого отверстия криостата проходит магнитопровод.11 се 1 а-, ратора, оканчивающийся двумя полюсными наконечниками 12. Магнитный поток полюсов замыкается через вращающийся (роторный) сепарационный блок 13, снабженный рабочими камерами 14, в которых находится обогащаемый материал. Криостат может быть установлен на фундаментной плите, либо непосредственно связан с магнитопроводом сепаратора.Предлагаемое...

Номер патента: 1715429

Опубликовано: 28.02.1992

Авторы: Алипов, Губаревич, Неруш

МПК: B03C 1/30

Метки: магнитный, сепаратор

...цель достигается тем, что в магнитном сепараторе, включающем магнитную систему с полюсными наконечниками, рабочая камера снабжена клапаном, выполненным в виде полого немагнитного цилиндра, к верхнему основанию которого плотно прилегает немагнитная шайба диаметром, большим чем внутреннее отверстие цилиндра; шайба соединена штоком из не- магнитного материала с немагнитным грузом, плотность которого выше плотности магнитной жидкости, а в верхней части груза имеется направляющая, установленная в пазах опоры.На чертеже показана схема и редложенного устройства.Магнитный сепаратор состоит из магнитной системы с полюсными наконечниками 1, немагнитной камеры 2, полого немагнитного цилиндра 3, к верхнему основанию которого плотно...

Номер патента: 267538

Опубликовано: 07.03.1992

Автор: Чекаловец

МПК: B03C 3/09

Метки: сепаратор, электрический

Номер патента: 1717231

Опубликовано: 07.03.1992

Авторы: Губаревич, Кравченко

МПК: B03C 1/00

Метки: магнитный, сепаратор

...соосно рабочей камере внутри неес зазором между собой и стенкой камеры, аднища емкостей 5 и 6 расположены на одном уровне с нижней кромкой полюсныхнаконечников, питатель 4 выполнен в видеполой трубы, установленной соосно рабочей камере и один конец которой расположен внутри нее.Магнитный сепаратор работает следующим образом,Эмульсия ферромагнитной жидкости вводе, полученная при отмывке продуктовсепарации, поступает по трубе 4 в цилиндрическую емкость 5. Под действием магнитной силы магнитная жидкость втягиваетсяв зону максимального магнитного поля, создаваемого полюсными наконечниками 1.Постепенно накапливаясь, слой магнитнойжидкости увеличивается и поднимаетсявверх, вместе с магнитной жидкостью растет и уровень воды. Затем,...

Номер патента: 1717232

Опубликовано: 07.03.1992

Авторы: Ковальчук, Нотович, Рыбалко

МПК: B03C 1/00

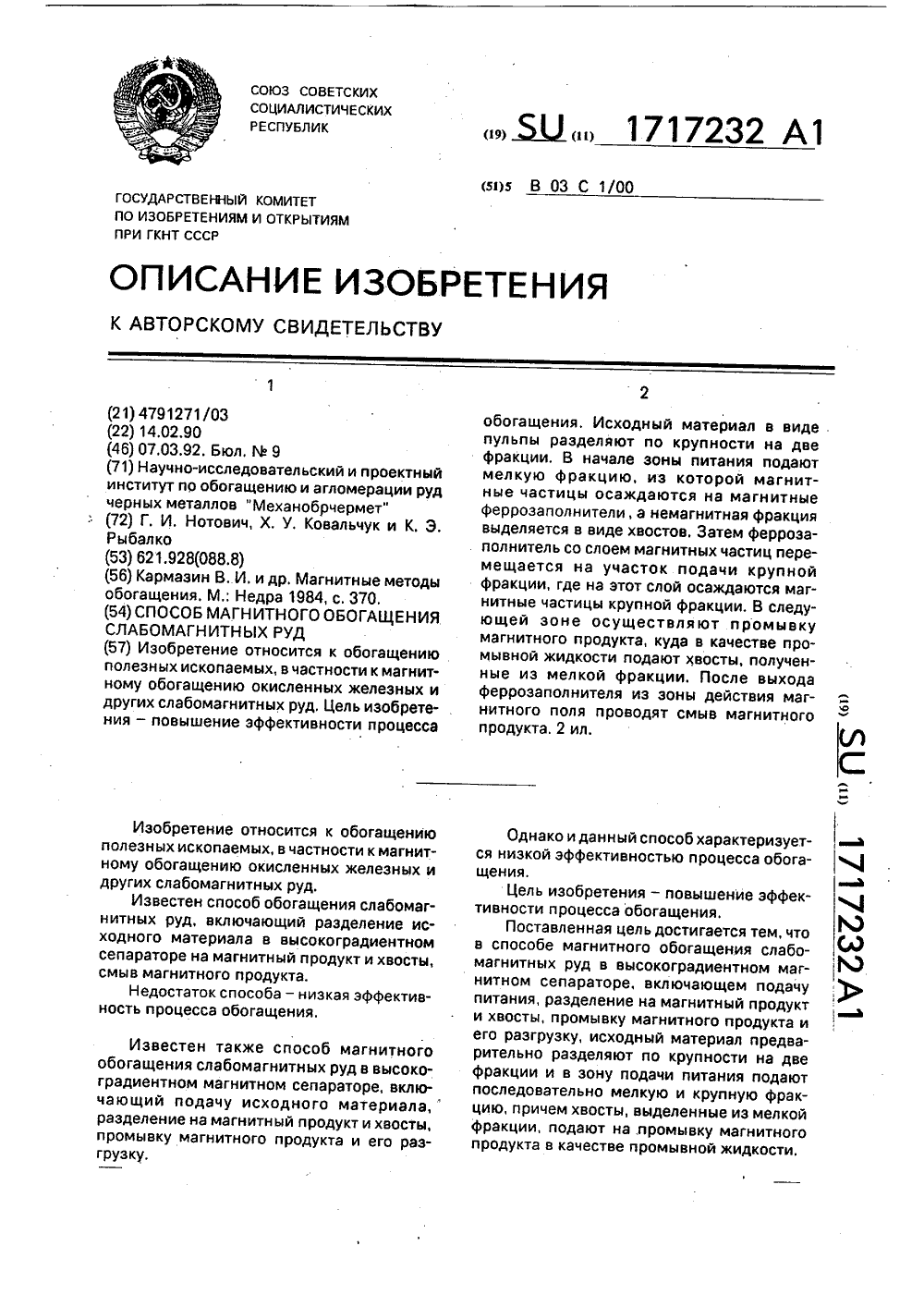

Метки: магнитного, обогащения, руд, слабомагнитных

...накопления материала на поверхности феррозаполнителя, крупности и магнитных свойств частиц,При разделении тонкой фракции на чистой поверхности феррозаполнителя создаются благоприятные условия для осаждения рудных частиц за счет наличия на поверхности феррозаполнителя свободных зон с повышенным градиентом магнитного поля, Частицы мелкой фракции, осевшие на поверхности феррозаполнителя, экранируют магнитное поле, снижая его градиент, благодаря чему поступающая на слой мелких частиц крупная фракция обогащается более эффективно,Хвосты разделения тонкой фракции наряду с нерудными частицами и бедными сростками содержат наиболее тонкие рудные частицы. Использование хвостов для промывки магнитного продукта позволяет за счет увеличения...

Номер патента: 1717233

Опубликовано: 07.03.1992

Авторы: Воробьев, Давыдов, Измалков, Ломовцев, Николаенко, Титлянов

МПК: B03C 1/10, B03C 1/30

Метки: сепаратор, электромагнитный

...питающее 14 и промывное 15 приспособления. Питающее приспособление 14 сообщено посредством перепускных труб 16 и промежуточных емкостей 17 с отверстиями 11 для 5 10 15 20 25 30 35 40 45 ся в рабочую зону верхней магнитной системы, Здесь на него подается промывная вода, Промпродукт смывается и поступает на дообогащение в нижнюю рабочую зону, а магнитный продукт смывается в приемник 19. Возможно выделение промпродукта. Для этого он через приемник 20 выводится из сепаратора. 2 ил,подачи питания в рабочую зону дополнительной (нижней) магнитной системы. Между верхней и нижней электромагнитными системами в зоне выхода барабана 1 за пределы действия магнитного поля верхней магнитной системы расположены смывное приспособление 18 и желоб...

Номер патента: 1717234

Опубликовано: 07.03.1992

Авторы: Губаревич, Панамарев, Подолюх

МПК: B03C 1/16

Метки: сепаратор, электромагнитный

...6 для немагнитной фракции, приемник 7 для слабомагнитной фракции, полюсные наконечники 8, питатель 9, загрузочный бункер 10.Сепаратор работает следующим образом.Исходный материал из бункера 10 равномерно подается питателем 9 на ленту 2 и транспортируется в рабочую зону сепаратора с многочисленными точками повышенного неоднородного магнитного поля, создаваемого электромагнитной системой 1 с полюсными наконечниками 8 и дополнительным полюсом 4 с кожухом 5, Слабомагнитные частицы под воздействием магнитной силы втягиваются в межполюсный зазор и внутрь разгрузочного приспособления 3, а затем выносятся им из зоны действия магнитного поля и разгружаются в приемник 7, Немагнитные частицы, проходя рабочую зону сепаратора, разгружаются в...

Номер патента: 1717235

Опубликовано: 07.03.1992

Авторы: Гузаев, Мещеряков, Семенов

МПК: B03C 3/74

Метки: встряхивающее, осадительного, электрода, электрофильтра

...со стороны М установлен на подвижную в направлении удара опору. Другой конец балки снабжен подвесным элементом (ПЭ), шарнирно прикрепленным к штанге и корпусу электрофильтра, причем точка подвеса ПЭ смещена в плоскости электрода в сторону. 1 ил. вают осадительные элементы 5, подвешан- а ные на балке подвеса электрода 6, 4Устройство работает следующим образом.При ударе молотка 1 о штангу 2 часть ударной энергии расходуется на вибрацию осадительных элементов 5, а другая часть энергии преобразуется в кинетическуюф энергию движения штанги. Для уменьшения кинетической энергии и повышения доли энергии, расходуемой на вибрацию д осадительных элементов, штанга за счет смещения точки подвеса подвесного элемента 4 в сторону молотка и с учетом...

Номер патента: 1719084

Опубликовано: 15.03.1992

Авторы: Зубарь, Иванов, Кравец, Литвиненко, Реуцкий, Следзинский

МПК: B03C 1/30

Метки: сепаратор, электромагнитный

...извлеченных включений, расположенные под электромагнитами, сопла 9, 10 для подачи сжатого воздуха, расположенные по касательной к внутренней поверхности корпуса 3 и наклонно вверх. Внутри корпуса 3 размещена цилиндра-коническая направляющая 11, Под корпусом 3 расположен ленточный конвейер 12 для транспортирования сыпучего материала.Сепаратор работает следующим образом, .Двигатель транспортера 1 (не показан), электромагнитные катушки 5, двигатель конвейера 12(не показан) включаются одновременно. Сыпучий материал с ферромаг-. нитными включениями на гибкой ленте конвейера 1 поступает на вибросито 2. При помощи аибросита происходит отсев крупных фракций материала. Под действием сил гравитации материал. поступает в устройство электромагнитной...

Номер патента: 1719085

Опубликовано: 15.03.1992

Автор: Солоденко

МПК: B03C 1/30

Метки: магнитогравитационный, сепаратор

...разделения материала за счет увеличения времени и интенсивности вибрационного воздействия на промпродукт,На фиг, 1 схематически представлен сепаратор, поперечный разрез; на фиг. 2 - то ке, продольный разрез,Магнитогравитационный сепаратор включает магнитную систему 1, в межполюсном зазоре которой установлена сепарационная камера 2 с ферромагнитной жидкостью 3 и пластиной 4 из немагнитного материала, жестко связанной с сепарационной камерой 2 и располокенной в слое ЭМЖ параллельно дну сепарационной камеры с зазором между боковыми стенками камеры, питатель 5 и приемники продуктов разделения б. Пластина 4 имеет поперечные щели, а в поперечном сечении выполнена волнистой. Таким образом, она напоминает лист строительного шифЕра, в котором...

Номер патента: 1719086

Опубликовано: 15.03.1992

Автор: Солоденко

МПК: B03C 1/30

Метки: магнитогравитационный, сепаратор

...фракции расположены на противоположных концах трубы. 5Ускорение вывода легких частиц обусловлено тем, что, всплывая, легкие частицы упираются в жесткую верхнюю стенку трубы. Эта стенка вместе со всей камерой совершает интенсивные колебания, Частицы, 10 вступая в контакт с вибрирующей поверхностью, начинают двигаться к разгрузке. Причем, движение легких частиц по направлению противоположно движению тяжелых, так как противоположны векторы 15 нормального давления этих частиц на вибрирующую поверхность. В этом заключается основная идея изобретения. Естественно, что частицы, всплывшие на свободную поверхность МЖ(как в прототи пе) при прочих равных условиях (равных углах наклона слоя: МЖ) двигаться будут к разгрузкемедленнее. Верхняя...

Номер патента: 1719087

Опубликовано: 15.03.1992

Авторы: Зозуля, Иванов, Кудашов, Мошкин, Осипчик, Ходневский

МПК: B03C 3/00

Метки: деревянных, электродов, электрофильтра

...становится электропроводящей (р=10 Ом см), После этого электроды устанавливаотся в корпусе злектрофильтра.П р и м е р 4, Несущая часть электрода собирается из шпунтованных досок древесных хвойных пород, после чего на поверхность электродов наносится 2 слоя олигопропилена, который пропитывает древесину на глубину 1% от плошади сечения несущей части электродов. Затем злектроды помещают в ванну серной кислоты концентрацией 95% при 40" С. где они находя 1 ся б ч, В течение этого времени и при указанных параметрах происходит деструк ция всей поверхности древесины и рабочаячасть электродов становится злектропроводящей (р=-10 Ом см), После этого элект 6роды устанавливаются в корпусе электрофильтра.10 Оптимизация режимов отработки технологии...

Номер патента: 1719088

Опубликовано: 15.03.1992

Авторы: Аршидинов, Журавлев, Чернов

МПК: B03C 3/76

Метки: осадительными, проницаемыми, регенерации, электродами, электрофильтров

...импульсов нарастающей скважности, синхронизированных со встряхиванием, причем встряхивание осуществляют путем снятия и восстановления натяжения .осадительных электродов. Отличие способа состоит в том, что импульсы продувочного воздуха подают с возрастающей с начала продувки скважности, синхронизируют во времени со встряхиванием, это позволяет качественней очищать поверхность осадительного электрода от осажденной пыли и не приводит к быстрому износу осадительного электрода.Такой способ может быть осуществлен в устройстве, содержащем металлический герметический корпус, внутри которого расположена система коронирующих электродов и полые плоские осадительные электроды, выполненные из металлической тканной сетки, Внутри каждого...

Номер патента: 1719089

Опубликовано: 15.03.1992

Авторы: Бритвин, Степаненко, Шаров

МПК: B03C 3/86

Метки: электрофильтр

...и улучшение условий эксплуатации электрофильтра.Поставленная цель достигается тем, что в электрофильтре, содержащем корпус, раму с коронирующими электродами, подвешенную посредством трубы подвеса и изоляторов к корпусу через отверстие в верхней части электрофильтра, и механизм встряхивания электродов, труба подвеса снабжена траверсой, прикрепленной свободными концами к изоляторам, а изоляторы снабженыштоками, свободно прикрепленными к корпусу, при этом изоляторы выполнены подвесными,Снабжение изоляторов штоками, свободно прикрепленными к корпусу, улучшат условия регулирования зазоров между коронирующими и осадительными электродами.На чертеже изображен электрофильтр, общий вид.Электрофильтр содержит корпус 1, механизм встряхивания 2...

Номер патента: 1719090

Опубликовано: 15.03.1992

Авторы: Бабкина, Бурлаков, Иванов, Кистанов, Ковальская, Хрусталев

МПК: B03C 7/08

Метки: сепаратор, электростатический

...поле, создаваемое электродами 1 и 2,При транспортировке разделяемойсмеси монослой, входящий в контакт с виб 40 составляют легкие по отношению к нижелев приемник 4 легкой фракции.50 . Полидисперсные однородные частицы 3 тяжелой фракции 55 5 10 15 20 25 30 35 роповерхностью рабочего органа, получает от последнего силовые импульсы. От нижнего монослоя импульсы передаются вышележащим монослоям смеси. Вследствие наличия сил трения импульсы по мере пере-. дачи их от монослоя к монослою постепенно ослабляются, причем степень их затухания определяется свойствами перемещаемого материала, а также параметрами силовых импульсов, создаваемых рабочим органом. Энергия колебательного движения затрачивается на поддержание скорости транспортируемой смеси...

Номер патента: 1720719

Опубликовано: 23.03.1992

Авторы: Ковальчук, Нотович, Рыбалко

МПК: B03C 1/00

Метки: высокоинтенсивном, обогащения, руд, сепараторе

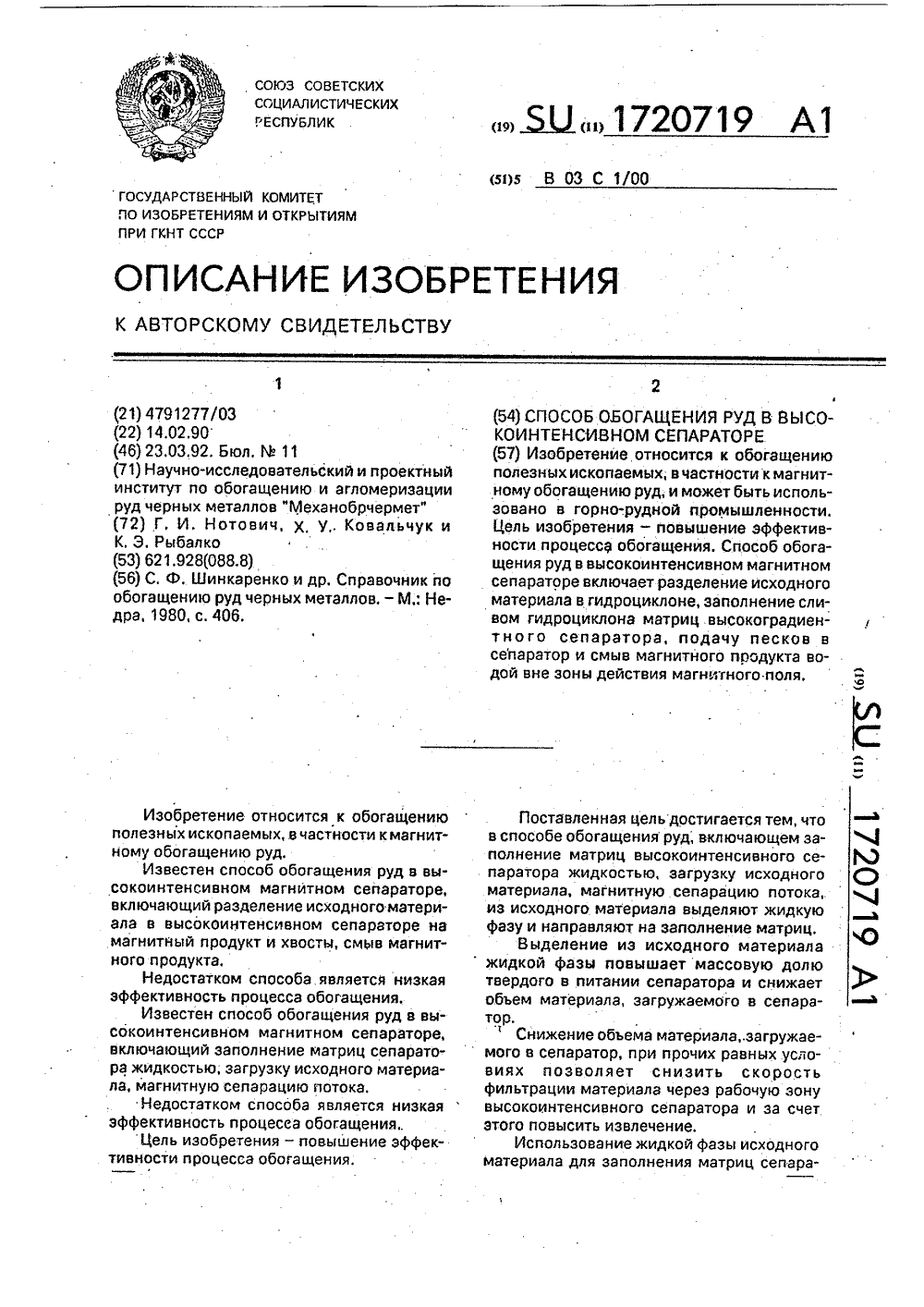

...обогащения руд в высокоинтенсивном магнитном сепараторе, включающий заполнение матриц сепаратора жидкостью, загрузку исходного материала, магнитную сепарацию потока.Недостатком способа является низкая эффективность процесса обогащенияЦель изобретения - повышение эффективности процесса обогащения. остигается тем, что д, включающем за оинтенсивного се- Я агрузку исходного С) епарацию потока, с,выделяют жидкую д полнение матриц, диого материала т массовую долюратора и снижает жаемого в сепара- ф1720719 водой в количестве 4,5 л вне зоны действия магнитного поля.В результате получают магнитный продукт с массовой долей железа 55,4 опри 5 извлечении 78,7. Расход воды 4,5 л,Для сравнения проведен опыт по известному способу при тех же режимах...

Номер патента: 1720720

Опубликовано: 23.03.1992

Авторы: Ковальчук, Нотович, Рыбалко

МПК: B03C 1/03

Метки: сепаратор, электромагнитный

...в устройство промывки концентрата. Разделение исходного материала натонкую и крупную фракцию и их раздельная загрузка в сепаратор в противоположных направлениях позволяет повысить извлече ние за счет рационального использованияповерхности Феррозаполнителя.При загрузке тонкой фракции в сепаратор снизу эффективное закрепление частиц, в основном на нижней поверхности ферро заполнителя, происходит за счет наличиябольшого числа зон высокого градиента на свободной поверхности ферроэаполнителя.Контрастность скоростей движения рудных и нерудных частиц относительно феррозаполнителя, обусловленная различием удельных весов, повышает эффективность процесса разделения при нижней подаче материала. Тонкие рудные частицы, закрепленные на...

Номер патента: 1720721

Опубликовано: 23.03.1992

Авторы: Калмыков, Ландик, Низкодубов, Хорошун

МПК: B03C 1/04

Метки: магнитный, сепаратор

...образом,При работе сепаратор устанавливаетсятак, что ось его вертикальна , патрубок 12 50 55 25 30 35 40 45 Втулка 5 снабжена шкивом 7, который ремнем соединен со шкивам на валу электродвигателя 8.Конический питатель 9 выполнен с углом конусности 150 в 1 из немагнитного материала одним узлом совместно винтовым желобом 14 приемника магнитного продукта и винтовым желобом 13 приемника немагнитного продукта. Этот узел закреплен с помощью упругих подвесок на стойках так, что конус питателя 9 соосен с втулкой,а срез питателя 9 расположен так, что линия, соединяющая срез питателя с точкой контакта кромок наконечников, составляет с поверхностью верхнего наконечника 3 угол 50-70 О. Узел питания и приемников продуктов разделения снабжен...

Номер патента: 1720722

Опубликовано: 23.03.1992

Авторы: Долгополов, Мельников, Сафронова, Тарабрина, Чечулина

МПК: B03C 1/10

Метки: магнитный, сепаратор

...пластин Ь.На фиг. 2 показано 12 полиградиентных элементов и четыре резиновые пластины. Полиградиентные элементы и резиновые пластины прикреплены к футеровочному слою резине) 3 под углом а,равным 30-50,При этом отношение суммарной площадирезиновых пластин к суммарной площадирезиновых полос равно 1,05-1,75 31.Резиновые полосы предназначены длякрепления мэгнитомягкой сетки к барабану,Магнитомягкая сетка предназначена дляувеличения градиента магнитного поля.Сепаратор работает следующим образом.Окисленная железная руда в виде пульпы подается в загрузочное устройство 1,откуда равномерным слоем направляется вванну 9 сепаратора под вращающийся барабан 2, футерованный резиной 3. Здесь исходный материал попадает в зону действиямагнитного...

Номер патента: 1722586

Опубликовано: 30.03.1992

Автор: Ландик

МПК: B03C 1/00, B03C 1/30

Метки: сепаратор, электромагнитный

...гребни выполнены с двух сторон, а у двух крайних, прижатых к боковым стенкам 2, - лишь с внутренней стороны. Вершины соседних гребней 6 соседних пластин расположена одна напротив другой.К корпусу 1 герметично подсоединен патрубок 7 питателя, имеющий прямоугольную течку, высота которой примерно равна высоте корпуса.С противоположной стороны корпуса в промежутки между гребнями 6 соседних пластин 5 вставлены стержни 8 в виде четырехгранных игл из немагнитного материала, длина которых составляет 10-157 ь длины гребней 6, направленных остриями внутрь корпуса.С этой же стороны к корпусу герметично подсоединен приемник магнитной фракции, выполненный в виде крышки 9 с патруб ком 10.Приемник немагнитного продукта выполнен в виде дна 11 со...

Номер патента: 1722587

Опубликовано: 30.03.1992

Авторы: Гранкин, Звегинцев

МПК: B03C 1/02

Метки: лабораторный, магнитный, сепаратор

...питания снабжен отражателем 8, который служит для того, чтобы вещество, подлежащее сепарации, не попало в область "А" (фиг,2) сепарационной камеры, Наиболее эффективно разделение вещества происходит, когда область "В" расположена на расстоянии, равном 1/3 длины магнита от его нижнего конца,Изменение расстояния между сепарационной камерой и магнитной системой с помощью подъемного устройства 11 приводит к изменению напряженности и градиента магнитного поля на поверхности сепарационной камеры. При минимальном зазоре между сепарационной камерой и магнитной системой величина магнитного поля и его градиент на поверхности сепарационной камеры принимают максимальные значения, сепаратор извлекает из породы все магнитные вещества вплоть до самых...

Номер патента: 1722588

Опубликовано: 30.03.1992

Авторы: Карташян, Липко

МПК: B03C 1/02

Метки: сепаратор, электромагнитный

...концентратором, выполнен решетчатой формы и состоит из ряда ферромагнитных пластин прямоугольной формы, вертикально установленных на нижйем полюсе,Такое техническое решение позволяет создать в рабочем канале дополнительные вертикальные составляющие градиента напряженности магнитного поля, направленные к вершинам зубцов пластин концентратора, что способствует повышению надежности извлечения металлопримесей и понижает вероятность "отрыва" извлеченных металлопримесей под напором потока шликера или какой-либо другой суспензии, что повышает эффективность очистки в целом, При этом трапецеидальная форма зубцов с указанным отношением геометрических параметров позволяет получить наиболее благоприятную топографию магнитного поля в зоне размещения...

Номер патента: 1722589

Опубликовано: 30.03.1992

Авторы: Белых, Курочкин, Максимов, Учитель

МПК: B03C 1/10

Метки: магнитный, сепаратор

...1 и 3 и барабанов 1 и 2, т,е. АВ и АС, выполнено равным 1,0 - 1;2, а отрезков, сое. диняющих центры вращения барабанов 1 и 3 и 3 и 2, те. АВ и ВС, равно 08 - 1,0,. Сепаратор работает следующим образом,Поступающая на магнитное обогащение пульпа подается в пульпораспределиравно 1,0 - 1,2, а отрезков, соединяющих центры вращения барабанов 1 и 3 и 3 и 2, равно 0;8 - 1,0. Поступающая в магнитный сепаратор пульпа подается в пульпораспределитель и через него равномерно распределяется по поверхности барабанов 1 и 3. Магнитные частиць 1 под воздействием магнитного поля и в результате вращения барабанов 1 и 3 выводятся из зоны действия магнитного поля, где разгружаются в приемники магнитного продукта. Магнитный продукт по каким-либо...

Номер патента: 1722590

Опубликовано: 30.03.1992

Авторы: Бережной, Грудачев, Марков, Скорик, Ткачук

МПК: B03C 1/16

Метки: сепаратор, электромагнитный

...котором лежит сыпучий материал 7.с металлическими предметами 8; емкости 9 улавливаемого металла.При движении ленточного конвейера б с сыпучим материалом 7 лента верхнего конвейера 1 с электромагнитами 3 движется со скоростью одинаковой или отличной от скорости конвейера б. Электромагниты 3, находящиеся на нижней ветви верхнего конвейера 1, лежат на ленте охватывающего контура 4. При этом лента верхнего конвейера 1 разгружается от веса электромагнитов 3, их вес воспринимает лента охватывающего контура 4, которая лежит на грузе 7, В результате снижается износ ленты верхнего конвейера 1, Лента охватывающего контура4 своими цилиндрическими ферромагнитными элементами 5 притягивается к электромагнитам 3 и движется вместе с ними. Так как...

Номер патента: 1722591

Опубликовано: 30.03.1992

Авторы: Герцева, Денисов, Зиберов, Карапетьян, Карбачинский, Саркисян, Харламов, Цой, Цысин

МПК: B03C 3/00, B03C 3/16

Метки: газа

...контактафаз, турбулизации потока, тем самым к интенсификации процесса охлаждения газа иабсорбции пыли и большей части мышьяка, 10селена и др. на каплях жидкости; к укрупнению тонких капель жидкости и частично тонкодисперсного тумана до размеров, прикоторых происходит их эффективное улавливание. 15При скорости газового потока выше 70м/с образуется значительное количествотонкодисперсного тумана, что понижает качество очистки газа, газ охлаждается и увлажняется до величин, при которых 20напряженность электрического поля понижается; увеличивается гидравлическое сопротивление устройства и как следствиеэнергозатраты, При температуре газа ниже45 С влагосодержание газа недостаточно, в 25результате чего напряженность электрического поля...

Номер патента: 1722592

Опубликовано: 30.03.1992

Авторы: Крайнов, Чекалов

МПК: B03C 3/02

Метки: горизонтальный, электрофильтр

...котором размещено в поперечном направлении потоку очищаемого газа пылеудаляющее средство в виде скребкового транспортера; пылевыпускной канал образован крайним осадительным электродом и корпусом; дно желоба верхнего яруса одновременно является крышкой нижнего яруса; к несущим конструкциям крышки нижнего яруса подвешены осадительные электроды; желоб с подвешенными жестко осадительными электродами образует блок; блок имеет фланцевое соединение с корпусом электро- фильтра.На фиг,1 приведен горизонтальный электрофильтр; на фиг.2 - разрез на А-А на фиг.1.ГоРизонтальный электрофильтр состоит из корпуса 1, электродной системы, состоящей из набора вертикальных пластинчатых осадительных электродов 2 и коронирующих электродов 3,...

Номер патента: 1722593

Опубликовано: 30.03.1992

Авторы: Задорожный, Сиротина, Цыганов

МПК: B03C 3/78, B03C 5/00

Метки: жидкости, регенерации, электроочистителя

...Осадок, отталкиваясь, отрывается от электрода и вместе с жидкостью движется к противоположно заряженному электроду. Возникает электроконвективное движение жидкости с образованием электроконвективных ячеек 15 (фиг,1 и 2). Через время сО (длительность импульса), меньшее времени перемещения осадка к противоположно заряженному электроду, напряжение снимают с электродов. Притяжение частиц к электродам прекращается, а в межэлектродном пространстве некоторое время поддерживается электроконвективное движение за счет объемных электрических зарядов, образовавшихся во время действия импульса напряжения. Это движение жидкости смывает осадок с электродов или диэлектрического покрытия и, по мере рекомбинации противоположно заряженных ионов,...

Номер патента: 1722594

Опубликовано: 30.03.1992

Авторы: Кусков, Кускова

МПК: B03C 7/12

Метки: сепаратор, электростатический

...проходящего по оси вращения эллипсоида, питающего и двух разгрузочных патрубков,Однако прототип характеризуется недостаточно высокой эффективностью сепарации.Целью изобретения является повышение эффективности сепарации.Поставленная цель достигается тем, что корпус сепаратора выполнен из цилиндрической средней части и параболической верхней и нижней частей, причем профиль вертикального сечения верхней части корпуса повторяет профиль вертикального сечения нижней чаСти корпуса.Сепаратор состоит из корпуса электрода 1, осевого электрода 2, питающего патрубка 3, разгрузочных патрубков 4 и 5, зарядного устройства 6.Повышение эффективности сепарации объясняется тем, что на частицы сепарируемого материала действует не только электрическая,...
