Электромагнитная система сепаратора с вращающимся магнитным полем

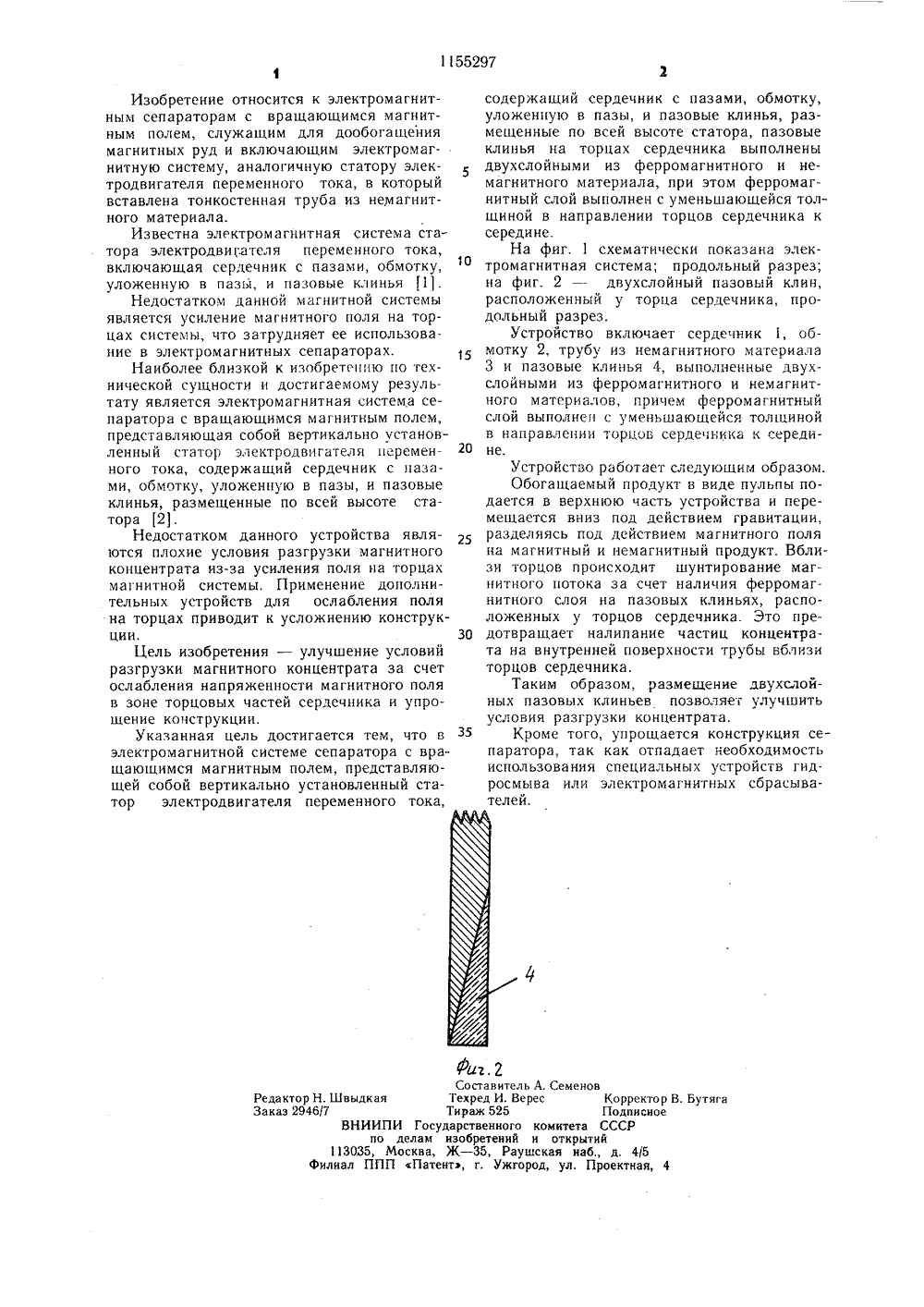

(прото ское свидетельство кл. В 03 С 1/24, 197 1 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ М,Ф СВИДЕТЕЛЬСТВУ(56) 1. Двигатель2 ФАЗ 800 - 6000 Успект Информэлек1980.2. Автор762981,асинхронныи типа4 с фазным ротором. Пр тро, 01.51.01 - 80, М.,(54) (57) ЭЛЕКТРОМАГНИТНАЯ СИСТЕМА СЕПАРАТОРА С ВРАЩАЮЩИМСЯ МАГНИТНЫМ ПОЛЕМ, представляющая собой вертикально установленный статор электродвигателя переменного тока, содержащий сердечник с пазами, обмотку, уложенную в пазы, и пазовые клинья, размещенные по всей высоте статора, отличающаяся тем, что, с целью улучшения условий разгрузки магнитного концентрата за счет ослабления напряженности магнитного поля в зоне торцовых частей сердечника и упрощения конструкции, пазовые клинья на торцах сердечника выполнены двухслойными из ферромагнитного и немагнитного материала, при этом ферромагнитный слой выполнен с уменьшающейся толщиной в направлении от торцов сердечника к середи1155297 Составитель А. Семенов Редактор Н. Швыдкая Текред И. Верес Корректор В. Бутяга Заказ 2946/7 Тираж 525 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патентэ, г. Ужгород, ул. Проектная, 4Изобретение относится к электромагнитным сепараторам с вращающимся магнитным полем, служащим для дообогащения магнитных руд и включающим электромагнитную систему, аналогичную статору электродвигателя переменного тока, в который вставлена тонкостенная труба из немагнитного материала.Известна электромагнитная система статора электродви 1.ателя переменного тока, включающая сердечник с пазами, обмотку, уложенную в пазы, и пазовые клинья 11.Недостатком данной магнитной системы является усиление магнитного поля на торцах системы, что затрудняет ее использование в электромагнитных сепараторах. 5Наиболее близкой к изобретению по технической сущности и достигаемому результату является электромагнитная система сепаратора с вращающимся магнитным полем, представляющая собой вертикально установленный статор электродвигателя переменного тока, содержащий сердечник с пазами, обмотку, уложенную в пазы, и пазовые клинья, размещенные по всей высоте статора 2.Недостатком данного устройства являются плохие условия разгрузки магнитного концентрата из-за усиления поля на торцах магнитной системы, Применение дополнительных устройств для ослабления поля на торцах приводит к усложнению конструкции. 30Цель изобретения - улучшение условий разгрузки магнитного концентрата за счет ослабления напряженности магнитного поля в зоне торцовых частей сердечника и упрощение конструкции.Указанная цель достигается тем, что в электромагнитной системе сепаратора с вра 1 цающимся магнитным полем, представляющей собой вертикально установленный статор электродвигателя переменного тока,содержащий сердечник с пазами, обмотку,уложенную в пазы, и пазовые клинья, размещенные по всей высоте статора, пазовыеклинья на торцах сердечника выполненыдвухслойными из ферромагнитного и немагнитного материала, при этом ферромагнитный слой выполнен с уменьшающейся толщиной в направлении торцов сердечника ксередине,На фиг. 1 схематически показана электромагнитная система; продольный разрез;на фиг. 2 - двухслойный пазовый клин,расположенный у торца сердечника, продольный разрез.Устройство включает сердечник 1, обмотку 2, трубу из немагнитного материала3 и пазовые клинья 4, выполненные двухслойными из ферромагнитного и немагнитного материалов, причем ферромагнитныйслой выполнен с уменьшающейся толщинойв направлении торцов сердечника к середине.Устройство работает следующим образом.Обогащаемый продукт в виде пульпы подается в верхнюю часть устройства и перемещается вниз под действием гравитации,разделяясь под действием магнитного поляна магнитный и немагнитный продукт. Вблизи торцов происходит шунтирование магнитного потока за счет наличия ферромагнитного слоя на пазовых клиньях, расположенных у торцов сердечника. Это предотвращает налипание частиц концентрата на внутренней поверхности трубы вблизиторцов сердечника.Таким образом, размещение двухслойных пазовых клиньев позволяет улучшитьусловия разгрузки концентрата.Кроме того, упрощается конструкция сепаратора, так как отпадает необходимостьиспользования специальных устройств гидросмыва или электромагнитных сбрасывателей.
