B03C — Магнитное или электростатическое отделение твердых материалов от твердых материалов или от текучей среды; разделение с помощью электрического поля, образованного высоким напряжением

Номер патента: 1119734

Опубликовано: 23.10.1984

Авторы: Месеняшин, Ревнивцев

МПК: B03C 7/00

Метки: сепаратор, электрический

...3переменного высокого напряжения с вто рым ключевым элементом и заземлителем с третьим ключевым элементом, при этом выход блока синхронизации соединен с входом блока включения питателя, второй выход блока синхронизации через блок задержки подключен к приводу разгрузочных шиберов, а третий выход - к входу переключателя, соответствующие выходы которого соединены с входами ключевых элементов, а выходы заземлителя и генератора высокого перемен О ного напряжения соединены с электродами.На чертеже схематически изображен предлагаемый сепаратор.Сепаратор имеет трубчатые рабочие ка.- меры 1, внутри которых по центру установлен высоковольтный электрод 2, выполненный в виде тонкой проволоки, закрепленной на изоляторах 3, в качестве осадительного...

Номер патента: 1119735

Опубликовано: 23.10.1984

Авторы: Леонов, Тарушкин, Шихсаидов

МПК: B03C 7/08

Метки: семян, электросепарации

...дифференцированного воздействияэлектрического поля на различные поформе семена.Укаэанная цель достигается тем,чго элелтроды размещены синусоидал -ьно.На фиг. 1 изображено устройстводпя электросепарации,общий вид; на 735 . 2фиг.2 - то же, разрез и схема питания электродов.Предлагаемое устроиство для электросепарации содержит питатель 1, рабочий орган в виде бесконечного полотна 2, систему электродов 3, валики 4, приемники 5 и 6 продуктов разделения, экран 7, а также источникпитания (не показан). Иатериал полот- .на 2 - диэлектрик.Изолированные электроды 3 установлены в виде синусоид. Питание электродов 3 осуществляется током промышленной частоты от источника переменногонапряжения,Разделяемый материал из питателя 1попадает на верхнюю часть...

Номер патента: 1121041

Опубликовано: 30.10.1984

Авторы: Блинов, Зобнин, Островский, Чудов

МПК: B03C 1/00

Метки: магнитной, процесса, сепарации, сухой

...содержания магнитной фракции в промпродукте становится адаптивным, т.е. приизменении гранулометрического состава руды и ее реологических свойств,которые контролируются по величинепогонной нагрузки, первый корректирующий регулятор изменяет настроечные параметры, например коэффициентусиления, регулятора содержания магнитной фракции в промпродукте в сторону улучшения качества регулирования.Благодаря введенным контурам регулирования нагрузки и коррекции задания по нагрузке удается обеспечитьподдержание оптимальной нагрузки насепаратор, обеспечивающей минимумпотерь магнитной фракции в хвостах.Соответствие настроек регуляторахарактеристикам объекта и поддержа 1ния оптимальной нагрузки на сепаратор, по руде обеспечивает минимумколебаний...

Номер патента: 1121042

Опубликовано: 30.10.1984

Авторы: Богатырева, Двойченкова, Трофимова, Федоров, Чантурия

МПК: B03C 1/005

Метки: магнитного, обогащения, руд, слабомагнитных

...его использования в процессе разложения.Для выделения магнитной фракции в исследованиях использован магнитный анализатор Тпри постоянной напряженности магнитного поля 1000 Э.Разложение и окисление осуществляют при перемешивании в одной и той же емкости с вмонтированными в нее электродами из нержавеющей стали с соотношением площадей 5:2, т.е. в аппарате для электрохимической обработки пульцы известной конструкции.При проведении нулевого" опыта в соответствии с указанным в прототипе режимом напряжеиие на электроды не подавалось, а окисление осуществлялось продувкой воздухом при расходе 40 л/ч (см. табл. 1, опыт У 1), В опыте У 2 разложение осуществляют в режиме опыта У 1, т.е. в соответствии с прототипом, а окисление - анолитом, т.е....

Номер патента: 1121043

Опубликовано: 30.10.1984

Авторы: Заболотный, Кабанов, Компанеец, Мартыненко, Плешивенко, Плискановский, Поляков, Филиппов

МПК: B01D 43/00, B03C 1/24

Метки: измельченных, обезвоживания, ферромагнитных

...материал магнитным полем при перемешиванииматериала в потоке газа-теплоносителя, воздействие на материал осуществляют бегущим магнитным полем, а перемещение материала осуществляют параллельно силовым магнитным линиям, при этом поток газа-теплоносителя направляют перпендикулярно перемещению материала.На чертеже представлена схема устройства, с помощью которого реализуют предлагаемый способ.Устройство содержит индукторы бегущего магнитного поля 1, установленные над перемещающейся линией конвейера 2, установленного наклонно.Лента накрыта кожухом 3, в которомпроделаны отверстия. На входе конвейера 2 установлен диспергатор 4, а над индукторами бегущего магнитного.поля размещен зонт 5, подающий газтеплоноситель. Устройство снабжено...

Номер патента: 1121044

Опубликовано: 30.10.1984

Автор: Напалков

МПК: B03C 9/00

Метки: поле, процесса, разделения, сыпучих, электрическом

...приемный бункер 6 с делительнымиплоскостями 7, Токопроводящая заземляющая скатная доска 8, кинематическиподобное электросепаратору устройство9, не имеющее электрического поля,приемный бункер 10, чувствительныйэлемент, образованный упругой пластиной 11, упругим стержнем 12 и тензодатчиками 13, 14, а также блок деления 15,и блок усреднения 16 в совокупности составляют устройство контроля процесса электросепарации, Кромеустройства контроля в состав системыавтоматической стабилизации режимаработы электросепаратора входит задатчик 17, элемент сравнения 18 ирегулятор 19.Способ осуществляется следующимобразом,В процессе электросепарации частицы сепарируемого материала попадаютв приемный бункер 6, где в зависимости от координаты попадания...

Номер патента: 1122363

Опубликовано: 07.11.1984

Авторы: Демчик, Кобылинский, Кочмарский, Кривцов

МПК: B03C 1/005, C02F 1/48

Метки: магнитный, флокулятор

...за счет увеличения площади ее контакта с поверхностями магнитопроводов, уменьшенияпотерь магнитного потока и увеличения напряженности магнитного поляв жидкостепроводах,Укаэанная цель достигается тем,что в магнитном флокуляторе, содержащем наружный и внутренние жидкостепроводы, катушки намагничиванияи магнитопрэводы, магнитопроводы икатушки намагничивания размещенывнутри наружного жидкостепровоцааксиально с образованием кольцевыхканалов, причем флокулятор снабжен35перегородками, выполненными в видепластин иэ немагнитного материала,установленных радиально в кольцевыхканалах вдоль потока жидкости.40На фиг, - изображен общий видмагнитного флокулятора, разрез, нафиг,2 - разрез А-А на фиг,1.Флокулятор содержит изготовленныеиз магнитного...

Номер патента: 1122364

Опубликовано: 07.11.1984

Авторы: Дроздов, Макальская

МПК: B03C 3/00

Метки: воздуха, ионизации, озонирования

...конструкциии значительные габариты.Цель изобретения - упрощение кон- З 5струкции и уменьшение габаритов устройства.Указанная цель достигается тем,что в устройстве для очистки, ионизации и озонирования воздуха, содержащем корпус, параллельно установленные перфорированные электроды,причем перфорации выполнены в видемногоугольников, разрезанных по линиям симметрии, с отогнутыми лепестками в направлении движения загрязненного воздуха, а электроды установлены с совмещением перфораций,каждая перфорация выполнена в видепрямоугольника с разрезами по его 50меньшим сторонам и линии, соединяющей середины меньших сторон,Кооме того, перфорированные электроды выполнены в виде полых цилиндров,установленных коаксиально, 55Кроме того, перфорированйые...

Номер патента: 1125051

Опубликовано: 23.11.1984

Авторы: Ломовцев, Стрелкин

МПК: B03C 1/10

Метки: магнитный, обогащения, руд, сепаратор, слабомагнитных, тонкоизмельченных

...ввода искодного 20 материала и вывода продуктов разделения 23.Недостатками этих устройств является недостаточная надежность работы в связи с быстрьм износом уп лотненной кассеты и нарушения герметизации.Цель изобретения - повышение надежности сепаратора в работе за счет улучшения герметичности кассет. З 0Указанная цель достигается.тем, что магнитный сепаратор для обогащения слабомагнитнык тонкоизмельченных руд, включающий электромагнит-: ную систему с полюсами и катушкой, камеру, разделенную на кассеты с полиградиентной средой и установленную горизонтально в межполюсном зазоре, приспособления для ввода исходного материала и вывода продуктов 40 разделения, снабжен дисками с отверстиями, установленными один над другим между...

Номер патента: 1125052

Опубликовано: 23.11.1984

Авторы: Голодняк, Гуляихин, Дворчик, Солоденко

МПК: B03C 1/30

Метки: магнитогидростатический, сепаратор

...по диаметру, и установлен с возможностью вращения, а полюсные наконечники установлены с возможностью вращения относительно магнитопровода и выполнены в виде зубьев, поверхности которых, обращенные к камере, имеют форму гипербол различной кривизны, причем на поверхности магнитопровода между полюсными наконечниками размещены вставки из немагнитного материала.На фиг. 1 изображен сепаратор, вид спереди; на фиг. 2 - то же, вид сверху.Магнитогидростатический сепаратор включает магнитопровод, состоящий из постоянных магнитов 1, размещенных на осях 01 и О и полюсных наконечников 2, установленных на цилиндрической поверхности магнитопровода на посадке, обеспечиваю)цей взаимное вращение, камеру 3 с магнитной жидкостью 4, корпус 5, немагнитные...

Номер патента: 1125053

Опубликовано: 23.11.1984

Авторы: Дашинская, Маслов, Рекун, Саранчук

МПК: B03C 3/30

Метки: аэрозоля, пылевого, электризации

...включающее металлическую решетку, установленную перпендикулярно направлению движения потока, и рабочий орган, выполненный в виде диэлектрических полос, установленных параллельно друг другу вдоль потока с образованием рабочих каналов 1).Недостатком известного устройства является низкая эффективность процесса электризации.Цель изобретения - повышение эффективности процесса электризации за счет улучшения условий контактирования частиц с поверхностью диэлектрических полос и исключения оседания на них частиц.Указанная цель достигается тем, что в устройстве для электризации пылевого аэрозоля в газовом потоке, включающем металлическую решетку, установленную перпендикулярно направлению движения потока, и рабочий орган, выполненный в виде...

Номер патента: 1125212

Опубликовано: 23.11.1984

Авторы: Гаращенко, Дахненко, Сандуляк

МПК: B01D 35/06, B03C 1/02, C02F 1/48 ...

Метки: сепаратор-флокулятор, электромагнитный

...расхсд меди или алюминия и значител-.нос потребление электроэнергии. Кое(:трукция сепаратОРа, ЯВЛЯЕОЩаяСЯ с.;ЕЛЬНОСБаРНОй, нуждается также Б усогершенствовании с точки зрения сборочно-разбоРочных Работ, Оскс( цдк У, нацгимеРпри Бозмох(ном говреждении и выходеиз строя какого-либо участка катушки Возникают сложности в его ремонте и .:ам( не.,Ц ль изобретения - улучшение регенеани насадки повышение надежности и экономичности конструкции:УтЕМ ЗкосОМИИ О 6 МОтОЧНОГО ПРОВОДа,упрощение сборочно-разборочных рас 1 Поставленная цель достигаетсяТем, что электромагнитный сепараторфлокулятор, вкл)очаео"ий Основной тороидальный корпус с размещенной внем насадкой, намагничивающие ка 5 тушки, флокуциру)ощую камеру с устройТБОН ДЛЯ ПРЕДБаРИТЕЛЬНОГО...

Номер патента: 1126325

Опубликовано: 30.11.1984

Авторы: Васильев, Мещеряков, Попов, Скулков

МПК: B03C 1/02

Метки: магнитный, сепаратор

...предлагаепо технической сущности и достигаемо- мый сепаратор, поперечный разрез; му результату является магнитный се- на фиг. 2 - то же, продольный разрез. паратор, включающий питатель, рабочий Сепаратор включает питатель 1Ф орган, выполненный в виде установлен- диски 2, секторную магнитную систеных на валу с зазором дисков из не- му 3, неподвижно укрепленную на вамагнитного материала с размещенными лу 5, нижний срез 4 которой выполнен в них секторными магнитами, причем вогнутым. На торцовой поверхности диски устайовлены с возможностью вра" каждого диска укреплена радиальная25щения, и приемники пищевого продукта . планка б. Крайние диски 2 снабжены и ферромагнитных, примесей 21. . выступами 7 механизма синхронизацииОднако известное...

Номер патента: 1126326

Опубликовано: 30.11.1984

Авторы: Гамзаева, Губаревич, Гуляихин, Дворчик, Катцын, Рыков, Солоденко

МПК: B03C 1/30

Метки: магнитогидростатический, сепаратор

...сепаратор, включающий камеру с магнитополяризующейся жидкостью и электро 5 магйитную систему со ступенчато распбложеиными полюсными наконечщками ИОднако этот сепаратор характеризуется нивкой эффективностью процесса О сепарации.Известен магиитогидростатический сепаратор, включающий камеру с .магнитопопяризующейся жидкостьв и установленную с наружной стороны камеры электромагнитную систему с полюсными наконечниками криволинейного суживающегося профиля 1.23Недостатком этого сепаратора является низкая эффективность процесса 2 О сепарации.Цель изобретения - повышение эффективности процесса сепарации за счет обеспечения постоянства вытяги вающей силы во всем объеме камеры.Поставленная цель достигается тем,что полюсиые...

Номер патента: 1126327

Опубликовано: 30.11.1984

Авторы: Дубенчак, Зайцев, Мелиди, Пономарев, Скворцов

МПК: B03C 3/74

Метки: пыли, удаления, электродов, электрофильтра

...эначитель 1 ное увеличение батареи конденсаторов, что снижает надежность работы электрофильтра.В случае уменьшения амплитуды импульса менее чем 1 кА происходит уменьшение величин векторов Р и Р 2, сгенерированных в левой(правой)половине петлеобраэной шины, что приводит к уменьшению силы встряхивания.Увеличение амплитуды импульса болеечем 5 кА приводит к значительномуувеличению силы притяжения векторовР и Р, вплоть до деформации коронноразрядных жестких соединений(табл. 1), Та блица 1 Воздействие напроводник импульсным током по Воздействие на проводник переменнымтоком по прототипу предлагаемомуспособу Иаксималь- ВеличиЧастотапеременноготока,Гц Иаксиные колебания проводника,мм на иммал ьные колебапульсатока,кА ния проводникапри...

Номер патента: 1127634

Опубликовано: 07.12.1984

Авторы: Галевская, Гриценко, Егоров, Косов, Пыжова, Якимова

МПК: B03C 1/00

Метки: вторичных, кварцитов, концентрата

...помола свыше 20 мин происходит Таким образом, введение в способ получения концентрата вторичных кварцитов двух технологических операций позволяет расширить сырьевую базу за счет использования некондиционнрованного сырья и повысить качество выпускаемых фарфоровых изделий путем снижения содержания сла-. бомагнитных примесей, например сиде- рита, пирита, во вторичных кварцитах. При напряженности магнитного поляменьше 8 тыс, Гс.происходит недостаточное извлечение слабомагнитныхсоединений, т.е, остается повышенное содержание красящих окислов вконцентрате, что приводит к ухудшению качества фарфоровых изделий(уменьшение белизны и снижение сортности по дефекту 1 мушкаф),При напряженности магнитного полявыше 10 тыс. Гс резко падает...

Номер патента: 1127635

Опубликовано: 07.12.1984

Авторы: Духович, Логунова, Маев, Мелиди, Федоров

МПК: B03C 3/00

Метки: электрофильтр

...а дополнительные осадительныеэлектроды установлены в выходномпатрубке,На фиг. 1 изображен предлагаемыйэлектрофильтр, общий вид; на фиг. 2 коронноразрядная ячейка, вид сбоку,Электрофильтр содержит корпус 1 60с вхоцным и выходным патрубками 2и 3, коронноразрядными ячейками 4,состоящими из коронирующих игольчатых электродов 5 и некоронирующихэлектродов, выполненных в виде ме таллических пластин б и жестко прикрепленных к ним цепочек из металлических колец 7, каждое из которыхустановлено соосно с противолежащейиглой коронирующего электрода 5,при этом коронирующие электроды соседних ячеек ориентированы зеркально, а дополнительные осадительныепластинчатые электроды 8 установлены параллельными рядами в выходномпатрубке 3.Электрофильтр...

Номер патента: 1128982

Опубликовано: 15.12.1984

Авторы: Бредихин, Калнин, Путриньш, Черепнин

МПК: B03C 1/02, B03C 1/035

Метки: лома, металлов, отходов, разделения, сепаратор, цветных, электродинамический

...изферромагнитного материала.Кроме того, транспортирующийорган выполнен в виде барабана.Канавки в сечении имеют треугольную Форму.,На фиг, 1 изображен предлагаемыйсепаратор, общий вид; на фиг, 2 -сечение А-А на фиг. 1.Сепаратор содержит С-образныймагнитопровод 1 с обмоткой 2 возбуждения, имеющий на своей поверхности чередующиеся пазы 3 прямоуголь.ного сечения и выступы 4 с закругленной вершиной, поверхность которыхпокрыта слоем 5 немагнитного и не-.электропроводного материала, транспортирующий орган 6, выполненныйв виде барабана из ферромагнитногоматериала и имеющий на своей поверхности канавки 7 треугольного сечения,через одну заполненные немагнитныии неэлектропроводным материалом собразованием загругленного выступа 8,и закрепленный...

Номер патента: 1128983

Опубликовано: 15.12.1984

Авторы: Азбель, Егоров, Казначеев

МПК: B03C 1/10

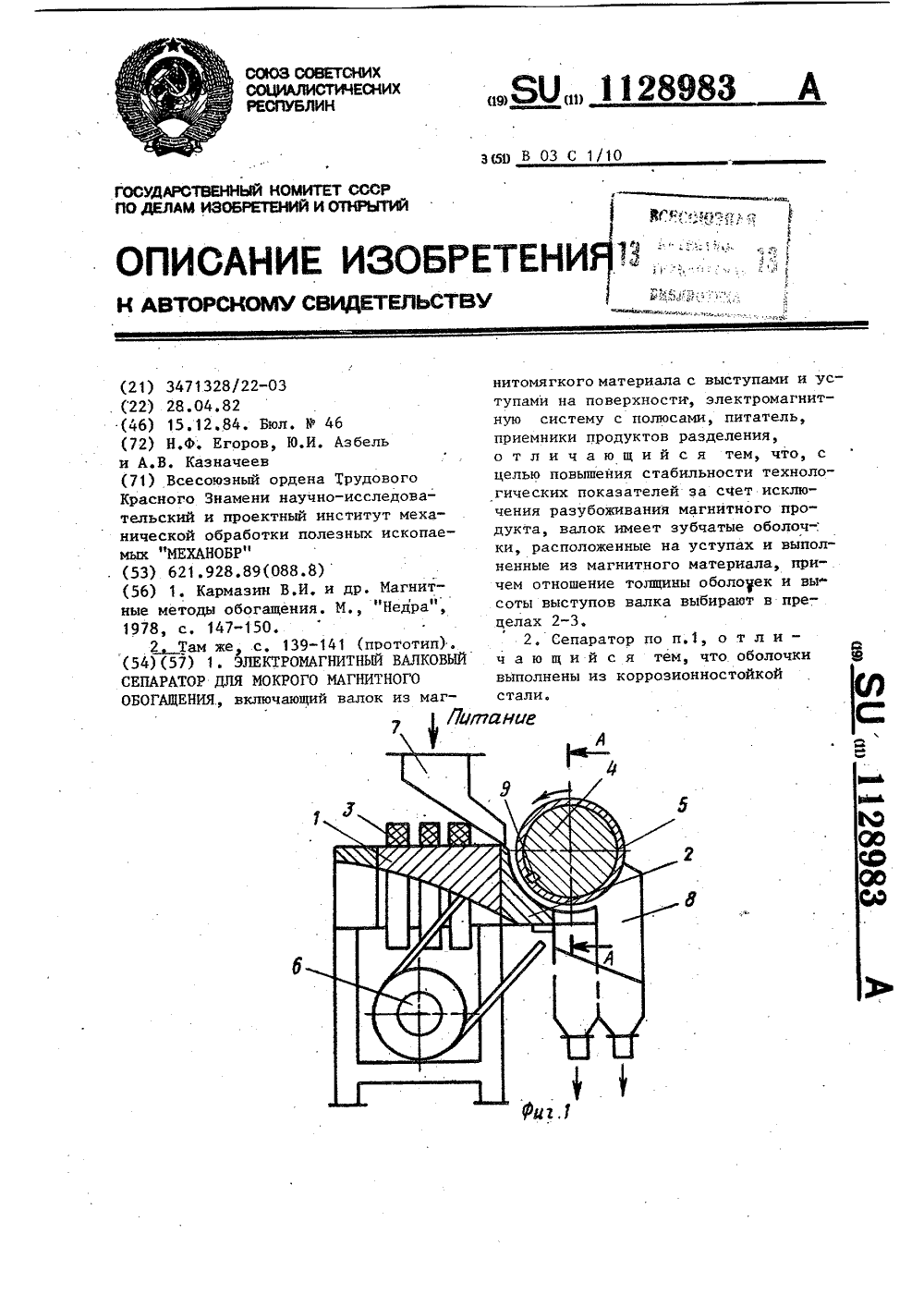

Метки: валковый, магнитного, мокрого, обогащения, сепаратор, электромагнитный

...валкадолжно находиться в пределах 2-3,так как при толщине оболочки, больше чем в три раза превышающей высоту валка, происходит значительноеуменьшение напряженности магнитногополя на рабочей поверхности валка врезультате магнитного перенасыщениястали, а при толщине оболочки, меньше чем в два раза превышающей вцсотувыступа валка, значительно снижается ее механическая прочность и, какслепствие, ее деформация, что приводит к нарушению заданной напряженности в рабочей зоне.Таким образом, размещение на устулах валка зубчатых оболочек измагнитной коррозионностойкой стали.определенной толщины позволяет исключить возможность искажения профиля рабочей поверхности валка и врезультате этого стабилизироватьтехнологические показатели сепаратора в...

Номер патента: 1130404

Опубликовано: 23.12.1984

Авторы: Гордая, Жовтуха, Колесник, Мулявко, Янов

МПК: B03C 1/30, B04C 5/00

Метки: циклон

...магнитного поля, увеличивают гидравлическое сопротивление циклона, в результате чего магнитные силы ослабевают, что влияет на эффективность пылеулавливания.Целью изобретения является повьппение эффективности вылеулавливания путем одновременного выделения ферромагнитной фракции. Поставленная цель достигается тем, что циклон, содержащий цилиндрокони,ческий корпус, входной и выходной патрубки, магнитную систему и цент ральный бункер, снабжен кожухом, до" волнительными бункерами для сбора ферромагнитной пыли, щелевыми ловушками, выполненными из немагнитного материала, расположенными на внутренней поверхности корпуса в направлении потока газа и соединенными с дополнительными бункерами, магнитная система выполнена из постоянных магнитов...

Номер патента: 1132980

Опубликовано: 07.01.1985

Авторы: Дубов, Рязанов

МПК: B03C 1/08

Метки: магнитный, сепаратор

...соленоиды 2, установленную врабочей камере 3. сепарирующую поверхность 4, выполненную из параллельно расположенных магнитопроводящих пластин 5 (например, из электротехнической стали), прикрепленныхк стенкам камеры 3 на немагнитных 980 1стержнях 6 (например, из текстолита, алюминия) через немагнитные прослойки 7 (например, из алюминиевой фольги или полиэтиленовой пленки), магнитные тела 8 шаровидной или эллипсовидной формы размером 5-20 мм из магнитотвердого материала, покрытые упругой оболочкой (например, полиэтиленом, резиной, фторопластом) и расположенные монослоем на пластинах 5, выходной патрубок 9.Пластины 5 направлены остройгранью к направлению потока суспензии,Сепаратор работает следующимобразом.Соленоиды 2 подключают к...

Номер патента: 1134238

Опубликовано: 15.01.1985

Авторы: Богоявленский, Леонов, Тарушкин

МПК: B03C 7/08

Метки: семян, электросепарации

...полотно 2, Последнее выполненоиз чередующихся вдоль движения полотна полос 3 с большей диэлектрическойпроницаемостью и полос 4 с меньшей 50диэлектрической проницаемостью. Полотно скользит по системе знакопеременных электродов 5. Для натяженияполотна и обеспечения его движенияпредусмотрены валики 6 с наклонными 55подЫ,осямн. В результате сепарациисемена попадают в различные прием"ники 7,38 1Устройство работает следующим образом.Семенная смесь питателем 1 подается на полотно 2. Семена округлые и с наименьшим коэффициентом трения катятся или скользят вниз и лопатке в приемники в начале рабочей ветви полотна (под пнтателем). Семена плос-. .кие с большим коэффициентом трения под действием электрической силы ичастично силы тяжести прижимаются...

Номер патента: 1136839

Опубликовано: 30.01.1985

Авторы: Атаманов, Кошелевский, Купчук, Улубабов

МПК: B03C 1/10

Метки: магнитный, сепаратор

...без зазоров и образуют внешнюю поверхность кОльца, Полярность этих внешних концов магнитов одинакова по окружности барабана. Для упрощения конструкции постоянных магнитов в практике сепа" ратостроения применяют магниты в форме прямых призм.Сепаратор работает следующим образом.Питание в виде пульпы подается в питатель 10, откуда поступает в ванну сепаратора 3 и по лотку 4 проходит под барабан. Борта 5 лотка ограничивают перетекание за фланцы барабана и направляют пульпу в основном по каналу между лотком 4 и барабаном 1. На этом пути пульпа подвергается действию магнитного поля, магнитный продукт притягивается к поверхности барабана и транспортируется им, а немагнитный уносится потоком. пульпы и разгружается через патрубки 8, а более...

Номер патента: 1136840

Опубликовано: 30.01.1985

Авторы: Гарин, Гогосов, Крохмаль, Смолкин

МПК: B03C 1/30

Метки: сепаратор, феррогидростатический

...наконечникив горизонтальной секущей плоскостиимеют гиперболический профиль. 45 ускорение свободногопадения;и - плотность соответственно, тяжелой и легкойфракции сепарируемогоматериала;и -. максимальная намагниченность магнитнойжидкости.З.Сепаратор по пп1 и 2, о т л и ч а ю щ и й с я тем, что он снабжен нагревателями, установленными в межполюсном зазоре вдоль стенок камеры 2 Поверхность полюсных наконечников описывают формулой:где х,,Е - текущие декартовыекоординаты;- длина зоны сепарации;разность магнитных потенциалов полюсов электромагнита;ускорение. свободногопадения;т,и- плотность соответственно тяжелой и легкойфракции сепарируемогоматериала;И - максимальная намагниченность магнитной жидкости.Кроме того, сепаратор снабжен...

Номер патента: 1137083

Опубликовано: 30.01.1985

Автор: Иванов

МПК: B03C 1/00, C02F 1/44, C02F 1/48 ...

Метки: деминерализации, жидкости

...цилиндрическим, установленный с возможностью вращения и жестко закрепленный посредством распределительных фланцев на расположен. ном соосно внутри него цилиндре вращения, установленном на валу, причем гидродинамический канал соединен с приспособлениями ввода и вывода жидкости через распределительные Фланцы.Устройство может быть также снабжено непроницаемыми перегородками, разделяющими гидродинамический канал на концентрические камеры, в каждой из которых установлены радиальные непроницаемые и концентрические проницаемые перегородки.Магнитная система устройства может быть выполнена в виде соленоида,который может быть охлаждаемым, например сверхпроводящим.Кроме того, вал может быть выполнен из магнитонепроводящего материала, цилиндр...

Номер патента: 1139506

Опубликовано: 15.02.1985

Авторы: Бабец, Лапицкий

МПК: B03C 1/023, B03C 1/247

Метки: сепаратор, электродинамический

...причем. на рабочей поверхчости диска размещены постоянныемагниты с чередующейся по периметрудиска полярностью полюсов, каждыймагнит расположен под углом(К, рав-.ным 5-85 , к радиусу диска, проходящему через центр симметрии магнита,при этом диск выполнен с пазами, вкоторых размещены магниты,Кроме того, полюсный шаг магнит"ной системы определен отношениемОИ, равным 0,3-5, где 4 - крупность электропроводных частиц, о - полюсный шаг магнитной системы.На фиг,1 изображен сепаратор, про"дольный разрез, на фиг,2 - то же,вид сверху,Устройство содержит транспортирующий орган 1, магнитную систему,выполненную в виде диска 2 с размещенными в пазах на его поверхностипостоянными магнитами 3, которыеимеют чередующуюся по периметру диска полярность...

Номер патента: 1139507

Опубликовано: 15.02.1985

Авторы: Богоявленский, Тарушкин, Шихсаидов

МПК: B03C 7/08

Метки: семян, электросепарации

...2 Последнее скользит 55 по системе знакопеременных электродов 3. Для натяжения полотна и обеспечения его движения предусмотрены валики ч с наклонными к горизонтали под с а 6 осями, приемники 5 округлых и удлиненных 6 семян. Устройствоснабжено источником высокого напряжения не показано), Над подвижнымполотном, в зоне распределения семенной смеси, с зазором установленадополнительная система 7 знакопеременных электродов, аналогичная по конструкции системЫ 3 знакопеременныхэлектродов, На электроды систем3 и 7 от источника питания подается высокое напряжение. Расстояниемежду осями электродов систем 3 и 7должно быть одинаковым. Кроме того,устройство содержит приспособление 8для передвижения системы электродов.С целью обеспечения...

Номер патента: 1139508

Опубликовано: 15.02.1985

Авторы: Богоявленский, Тарушкин

МПК: B03C 7/08

Метки: семян, электросепарации

...процесса сепарации засчет улучшения полноты разделения, 20Поставленная цель достигаетсятем, что устройство снабжено жалюзис отсасывающим приспособлением, установленными над верхней частью полотна. 25На чертеже представлено предлагаемое устройство.Устройство содержит полотно 1,расположенное под питателем 2 и натянутое на валиках 3, и 4, причем ва- З 0лик 4 является ведущим и приводитсяв движение электродвигателем (начертеже не показан). Под рабочейветвью полотна распрложена системазнакрпеременных электродов 5, питаю"щихся от источника высокого напряжения 111 . Зона дополнительной очисткипредставляет собой систему знакопере 4менных электродов б которые питаютсянапряжением от источника 1. Крометого, устройство содержит жалюзи...

Номер патента: 1142169

Опубликовано: 28.02.1985

Авторы: Астахов, Ворсин, Коноваленко, Рябов, Скрипкин, Старыгин

МПК: B03C 1/00

Метки: аппарат, магнитный, минералов, сгущения, ферромагнитных

...на фиг. 1 (вариант расположенияшаровых эластичных элементов в магнитном аппарате) .Магнитный аппарат для сгущенияферромагнитных минералов включаеткорпус 1 с расположенными внутринего магнитной системой 2, загрузочным баком 3 и трубчатым элементом 4с насадкой 5 для закручивания потока. В нижней части корпуса 1 уста,новлен блок 6 разгрузки с регулятором 7 разгрузки и приводом 8, который соединен с приспособлением 9контроля разгрузки, имеющим контактный блок 10, соединенный с шаровымэластичным элементом 11, трубку 12,сетку 13 и кольцевую трубку 14, которая соединена с шаровыми эластичными элементами 11 посредствомпатрубков 15.В верхней части корпуса 1 установлен сливной кольцевой желоб 16,внутренняя часть кожуха блока 6футерованна...

Номер патента: 1142170

Опубликовано: 28.02.1985

Авторы: Гасанов, Махмудбеков

МПК: B03C 7/02

Метки: вращающимся, коронного, полем, разряда, электросепаратор

...электрод установлен с воэможностью. вращения, и приемники продуктов разделения2 3.Недостатком известного устройства является невысокая эффективность 25 процесса сепарации. Цель изобретения - повышение эффективности процесса сепарации путем расширения веера разделяемого 30 сыпучего материала и исключение краевого эффекта.Поставленная цель достигается тем, что в электросепараторе с вращающимся полем коронного разряда, включающем питатель, вертикально установленные коронирующий и осади- тельный электроды, причем коронирующий электрод установлен с возможностью вращения, и приемники про дуктов разделения, коронирующий электрод выполнен в виде диэлектрического диска с коронирующими элементами, размещенными в углублениях на его...
