B03C — Магнитное или электростатическое отделение твердых материалов от твердых материалов или от текучей среды; разделение с помощью электрического поля, образованного высоким напряжением

Номер патента: 997816

Опубликовано: 23.02.1983

Авторы: Дубинин, Козловский, Кравченко, Юдин

МПК: B03C 1/30

Метки: сепаратор, феррогидростатический

...подуглом друг к другу над прямолинейным участком пластины-ограничителямежду окнами 8. Окна 8 охнатываютдополнительные полюсы 13, выполненные в виде Ферромагнитных скоб,размещенных по периметру окон под50ними и состоящих иэ короткой части 14и удлиненной части 15, Короткие части 14 охватывают патрубки 1 б, сопряженные с окнами 8, а удлиненныечасти 15 перпендикулярны короткимчастям 14, Ферромагнитные скобы 13прикреплены к полюсам 1 болтами 17,проходящими через продольные отверстия 18, причем скобы установленыс возможностью перемещения в горизонтальной плоскости. В камере 2 размещен патрубок 19 для подвода сжатого газа (воздуха). Патрубок расположен под наклонным перфорированным участком б ограничителя 4, 65 Феррогидростатический...

Номер патента: 997817

Опубликовано: 23.02.1983

Авторы: Кузнецов, Окунев, Светлицкий

МПК: B03C 5/02

Метки: жидкостей, камера, обеззараживания, электроразрядная

...поверхности и в момент радиальногосовмещения с центральным электродом происходит разряд. В результате применения роликов значительно снижается трение между валом и с стержневыми электродами, что приводит к уменьшению износа диэлектрического вала и обеспечивается постоянный межэлектродный зазор при длительной работе камеры. Кроме, того, ввиду разности диаметров вала и роликов, а также проскальзывания роликов,происходит более равномерный износ стержневых электродовроликов ), что обеспечивает увеличение ресурса непрерывной работы камеры.на чертеже показана электроразряд ная камера, поперечный разрез.Электроразрядная камера состоит из корпуса 1, выполненного из диэлектрического материала. Внутри корпуса размещен диэлектрический вал 2,...

Номер патента: 1000408

Опубликовано: 28.02.1983

Авторы: Авраамов, Андреичев, Воробьев, Голубев, Петров, Погонев, Пороцкий, Юлис

МПК: B03C 1/14, C02F 1/48

Метки: аппарат, воды, магнитодинамической

...аппарат, общий вид, на Фиг. 2то же, вид сверху.Предлагаемый аппарат состоит изкорпуса 1, в котором по высоте размещены вертикально установленные плас тины 2 с постоянными магнитами 3, последние могут быть выполнены в видеколец, пластин, стержней. Пластины2 с постоянными магнитами 3 расположены по высоте корпуса в три ряда 2 Ои установлены на стержнях 4 в скользящих опорах. В промежутках междупластинами 2 по высоте корпуса 1 раэ"мещены гидродинамические винты 5,закрепленные на общем центральном 25стержне 6.Магнитный аппарат работает следующим образом,В корпус 1 аппарата входит веда.Под ее напором видродинамическийвинт 5 начинает вращаться, числооборотов зависит от линейной скорости ( напора) воды. При вращении винта 5 происходит...

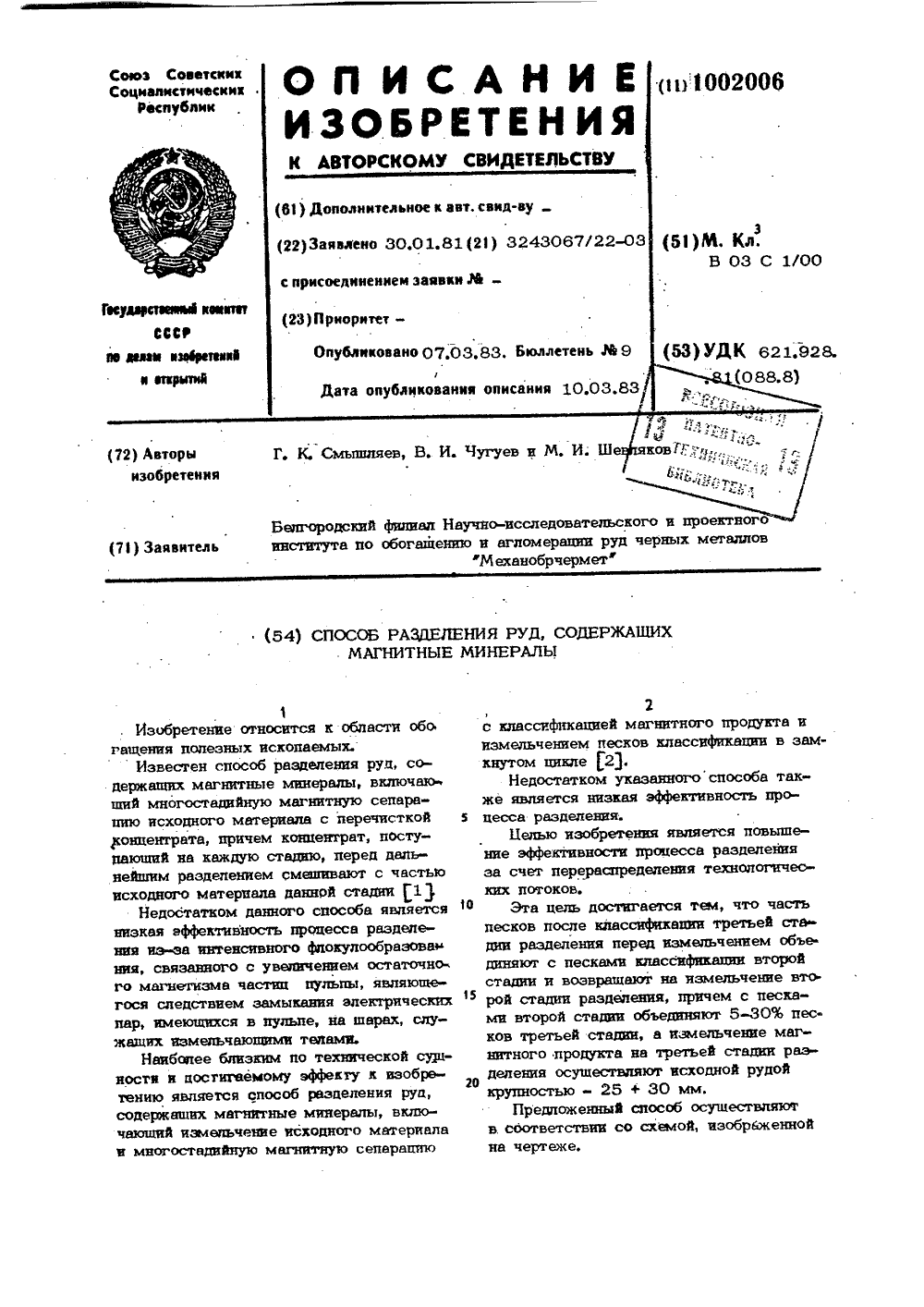

Номер патента: 1002006

Опубликовано: 07.03.1983

Авторы: Смышляев, Чугуев, Шевляков

МПК: B03C 1/00

Метки: магнитные, минералы, разделения, руд, содержащих

...магнитную сепарацию на чертеже.3 10020Исходный материал подвергают измльчению и мнстостадийному разделению, причем первая и вторая стадии включают магнитную сепарацию, классификацию магнитного продукта, измельчение песков при этом слив классификации направляют на магнитную сепарацию следующей ста дии разделения, Магнитный концентрат третьей ств 16 п разделения подвергают. классификации по крупности 0,05 мм, 0 причем класс - 0,05 мм направляют на магнитную сепарацию четвертой стадии разделения, 70-95% класса + 0,05 мм направляют на измельчение третьей стадии, в 5-30% класса + 0,05 мм объеди няют с песками классификации второй стадии разделения и направляют на измельчение второй стадии разделения. 20Направление части продукта...

Номер патента: 1002007

Опубликовано: 07.03.1983

Авторы: Богданович, Громов, Колесникова, Остапенко, Пушкарев, Рудков, Смоляков

МПК: B03C 1/24

Метки: магнитный, сепаратор

...подвергается измельчению и магнитной сепарации, позволяет сократитьчисло приемов сепарации железных руддо двух, Это в свою очередь позволяетснизить нагрузку на обогатительное оборудование и перерабатывать во второйстадии обогащения только промежуточныйпродукт. Билиндроконическая направляющая 11 исключает засорение концентрата сростками, что обеспечивает высокоекачество магнитного продукта. Направляющие 5 направляют поток материалав рабочую зону и на насадку 9, являющуюся отсекателем сростков, что исключает потери промежуточного продуктав хвостах.доожиженный слой, из которого за счет центробежных сил выделяются немагнитные частицы и бедные сростки, а маг нитные частицы, включая и богатыесростки, под действием сил тяжести 25 и...

Номер патента: 1002008

Опубликовано: 07.03.1983

Авторы: Гладков, Елизаров, Тихонов

МПК: B03C 1/30

Метки: ископаемых, магнитогидростатический, полезных, разделения

...частицами, что снижает эффективность раз 15 деления; кроме того, разрыхление материала происходит лишь в зоне действия рыхлительных пластин, а также име ет место износ рыхлителя из-за взаимодействия с частицами руды.Известен также способ ИГС-сепарации, реализуемый в устройстве, в котором высвобождение частиц легкой фракции, увлеченных вниз тяжелыми часпомещенными в нее часемых материалов, кроме стоянным неоднородным м, одновременно воздей ующим магнитным полем, неоднородное магнитное лотность магнитной жид02008 Формула изобретения Составитель В, Булнин Редактор Н. Аристова Техред Т.фанта Корректор Ю. МакаренкоЗаказ 1680/3 Тираж 578 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж,...

Номер патента: 1002009

Опубликовано: 07.03.1983

Авторы: Винтнер, Дворжак, Пражски

МПК: B03C 1/30

Метки: жидкостей, многоступенчатой

...самых грубых нечистот,отходящих от станка, и снижения обьемавоздуха, диспергированного в ССЖ притехнологическом процессе.На фиг, 1 показан продольный разрезустройства; на фиг. 2 - поперечный разрез устройства,Над основным резервуаром 1 на обшей оси уложена система дисков 3 иторцевые диски 6, вращающиеся независимо от системы дисков 3. На нижнейчасти периметра торцевых дисков 6 при-жата своими краями фильтрационная лента5, которую несет цепное несущее устройство 7. Направление и натяжение цепногонесущего устройства 7 осуществляетсясистемой цепных колес 9. Пространство,ограниченное сбоку торцевыми дисками 6и снизу фильтрационной лентой 5, .образует фильтрационный резервуар 11. Система,дисков 3 погружена своей нижней ния приставших...

Номер патента: 1002010

Опубликовано: 07.03.1983

Авторы: Зинина, Ивченкова, Огнев

МПК: B03C 3/74

Метки: работой, электрофильтра

...26 где )3 - удельное электрическое сопротивление пыли, Ом м;толщина слоя пыли на осадительном электроде, м;поверхностная плотность тока, ф 5дуПри улавливании высокоомной пыли (окислы свинца и цинка, сульфиды свинца и цинка) падение напряжения на слое пыли осадительного электрода яв- ЗО ляется основной причиной ухудшения работы электрофильтра и не должно превышать определенного предельного значения.Исходя из зависимости (1), при уменьшении величины р предельное значение падения напряжения на слое О достигается при большей толщине слоя пыли,что позволяет уменьшить частоту встряхивания осадительных электродов, 4 ОПри разных удельных сопргтивлениях пыли 9 и 9 и практически постоянной плотности тока 1 падение напряжения будет поддерживаться...

Номер патента: 1002011

Опубликовано: 07.03.1983

Автор: Славин

МПК: B03C 3/74

Метки: встряхивания, электродов, электрофильтров

...увеличивается объемтренней полости, отчего ударник,крепленный к торцу сельсина, перея в направлении кэлектроду иударяет по нему,"1 с.ьи и оектйыйинституттоц ых водесугаеим.формула изобретения 1. Устройство для встряхиванияэлектродов электрофильтров, содержащее диэлектрический корпус, заполненный неэлектропроводной жидкостью, вкоторый в троены электроды, погруженные в жидкость, ударник, о т л и ч аю щ е е с я тем, что, с целью повышения срока службы устройства, корпусвыполнен в виде стакана, снабжен поршнем с амортизаторами, насаженнымина стакан с открытой стороны.2. Устройство по и. 1, о т л и ч аю щ е е с я тем, что корпус снабженпоршневыми кольцами, установленнымимежду стаканом и поршнем.3, Устройство по и, 1, о т л и ч аю щ е е с...

Номер патента: 1002012

Опубликовано: 07.03.1983

Автор: Задорожний

МПК: B03C 5/02

Метки: электроочиститель

...полюсом и; -очнике питания, и. д, обре,.,ют элек: р . резной полярности с чередованием по ходу движени" потока. Для сбора оселка 10 служит грязесборник 11 с экреном 12 в виде сетки.Злектроочиститель работает следующим обрезом,Загрязненная диэлектрическая жидкость через входной патрубок 2 поступает в электроочиститель. Под действием приложенного к электродам выгокогс напряжения (10-20 кЬ) ворс ориентируется вдоль силовых линий электрического поля, что практически совпадает с направлением потока очищвемой жидкости, Частицы загрязнений заряжаются вблизи ионизирующего электрода 4 и,попедляв узкие щели междуворсинками сетки 7, осаждаются на их поверхности, обрезуя осадок 10, Жидкость, из которой таким образом удалена основная масса...

Номер патента: 1003905

Опубликовано: 15.03.1983

Авторы: Величко, Пашко

МПК: B03C 1/16

Метки: разделения, электропроводных

...образом.Смесь частиц с помощью питателя 1, выполненного, например, в виде виброконвейера, подают тонким слоем в рабочую зону электромагнитной системы. 20 Бегущие электромагнитные поля, образованные обмоткой, уложенной в пазы 3 линейных статоров 2, возбуждают в электропроводных частицах вихревые токи взаимодействие которых с бегущими полями приводит к возникновению объемных электродинамических сил, действующих на частицы. Так как пазы линейных статоров расположены под углом к направлю. нию движения материала, то силы можно разложить на две составляющие - вертикальную (направление обозначено на чертеже вектором Р ), направленную встреч но потоку материала, и горизонтальную (направление обозначено на чертеже вектором Р. ), направленную...

Номер патента: 1005857

Опубликовано: 23.03.1983

Автор: Черчинцев

МПК: B01D 53/32, B03C 3/013

Метки: газов, пыли

...кондиционирующих веществ основан на. их термическом разложении с последующей адсорбцией продуктов разложения (0 з, ХН ) на частицах пыли.Наиболее близким к изобретению по технической сущности и достигаемому результату является способ очистки газов от пыли в электрофильтре с предварительным введением в очищаемый газ кондиционирующего водного раствора карбамида 2.Недостатком известного способа является низкая 90% эффективность пылеулавливания в наиболее распространенном в промышленных условиях интервале температур 100 в 1 С.Целью изобретения является повышение степени очистки газа в интервале температур 100 в 1 С.Поставленная цель достигается тем, что согласно способу очистки газов от пыли в электрофильтре с предварительным введением...

Номер патента: 1005911

Опубликовано: 23.03.1983

Автор: Кузнецов

МПК: B03C 1/00

Метки: сепарации, сыпучего

...культур за счет разности аэродинамических и магнитных сил и силы веса.Цель достигается тем,. что согласно способу сепарации сыпучего материала, включающему одновременное воздействие на материал аэродинамического потока и магнитного поля, воздействие аэродинамического потока и магнитного поля осуществляют в одном направлении, причем перед сепарацией семена обволакивают железным порошком.На чертеже представлена схема осуществления способа.Семенной материал, смешанный с железным порошком (окись-закись железа), подают в вертикальный аспирационный канал, в котором создают воздушный поток со скоростью, несколько меньшей скорости витания семян, где одновременно накладывают на поле аэродинамических сил движущееся магнитное...

Номер патента: 1005912

Опубликовано: 23.03.1983

Авторы: Лашков, Товстохатько, Ушаков

МПК: B03C 1/00

Метки: коагулятор, магнитный

...что магнитный коагулятор, включающий магнитную систему, внутри которой расположен воздуховод с ферромагнитным сердечником, снабжен мембраной, установленной пе 1 ед ферромагнитным сердечником, и системой рычагов, соединяющих мембрану с магнитной системой и ферромагнитным сердечником. Причем мембрана выполнена в виде конфузора.На фиг. 1 изображен предлагаемый магнитный коагулятор; на фиг. 2 - разрез А-А на фиг. 1.Коагулятор состоит из магнитной системы 1 соленоидного типа из расчлененных катушек, корпуса 2, расположенного внутри магнитной системы, ферромагнитного сердечника 3, расположенного на оси аппарата, мембраны 4, установленной перед магнитной системой на пути движения пылевоздушного потока и выполненной в виде конфузора, рычагов 5,...

Номер патента: 1005913

Опубликовано: 23.03.1983

Автор: Будревич

МПК: B03C 1/02

Метки: будревича, инженера, магнитный, сепаратор, системы

...при переработке тонковкрапленных слабомагнитных руд в чернойи цветнойметаллургии.Известен магнитный сепаратор,включающий замкнутую магнитную систему с полюсами, между которыми расположены ферромагнитные тела в видерифленых стальных пластин 1.Наиболее близким к изобретениюпо технической сущности и достигаемому результату является магнитныйсепаратор, включающий замкнутую магнитную систему с полюсными наконечниками, установленными друг над15другом с образованием наклонных сепарационных камер, приспособлениядля подачи питания и смывной воды,приемники продуктов разделения, размещенные под сепарационными йамера 20ми 21Недостатком известных устройств является низкая эффективностьпроцесса магнитной сепарации,Цель изобретения -...

Номер патента: 1005914

Опубликовано: 23.03.1983

Авторы: Власов, Гарин, Губаревич, Кравченко

МПК: B03C 1/16

Метки: сепаратор, электромагнитный

...ленту,магнитнуюсистему с полюсными наконечниками, имеющими рабочие грани исопряженные с ними нерабочие грани,и разгрузочное устройство с перегородками, расположенное между рабочими гранями. Рабочие грани и сопряженные а ними нерабочие грани образуют закраины, служащие для усиления напряженности магнитного поляв рабочем зазоре 1) .Недостатком известного, электромагнитного сепаратора являетсяухудшение эфФективности процессасепарации при увеличении производительности из-за недостаточной напряженности магнитного поля в зонеразделения,Целью изобретения является повышение эффективности процесса сепарацииза счет увеличения напряженностимагнитного поля в зоне разделения,Поставленная цель достигаетсятем, что электромагнитный сепараторснабжен...

Номер патента: 1005915

Опубликовано: 23.03.1983

Авторы: Рыков, Черчинцев

МПК: B03C 3/013

Метки: газов, пыли

...капель растворов с частицами пыли, что также способствует закреплению реагентов на их поверхности, Это приводит 65В промышленных условиях на опытной установке электрофильтра с поперечным ходом газового потока проводилось улавливание пыли, образующейся при плавке нормального электрокорунда в электродуговых печах. При этом параметры электрофильтра поддерживают на следующем уровне:Напряжение между электродами, кв 45Расстояние междуэлектродами,ммСкорость газового потока, м/с 1,0Температура газовогопотока, С 120Расход 5-ного раствора гумата натрия составлял 5 л на 1000 м очиЪ щаемого газа. При начальной запыленности 0,937 г/м запыленность газа на выходе из электрофильтра составила 0,043 г/м в случае обработки газа раствором гумата натрия, что...

Номер патента: 1005916

Опубликовано: 23.03.1983

Авторы: Копытов, Мелиди, Пономарев, Ребров, Филиппов

МПК: B03C 3/12

Метки: водомаслоуловитель

...аэродинамическими элементами 5, смесительную камеру б с гофрированной боковой стенкой 7, к которой подсоединен ноздухонод 8. 65 Смесительная камера 6 снабжена гофрированной перегородкой 9, установленной напротив выходных отверстий отсеков 1 камеры зарядки, причем угол наклона гофрированной перегородки 9 и боковой стенки 7 смесительо ной камеры 6 равен,20-30 относительно вертикальной оси водомаслоуловителя,а угол сгиба гофрированной перегородки 9 в центральной ее части 140-150 . Кроме того, отсеки 1 камеры зарядки выполнены квадратными и установлены ребром к основанию, а коронирующие электроды 2 направлены перпендикулярно к боконой поверхности, прилежащей к ребру основания. При этом количество отсеков 1 камеры определяется из...

Номер патента: 1005917

Опубликовано: 23.03.1983

Авторы: Епифанов, Рощупкин

МПК: B03C 7/12

Метки: зерновой, сепаратор, смеси, электростатический

...2 для сообщения зерновой смеси электрического заряда, К загрузочному приспособле нию 1 присоединена сепарационная камера 3, выполненная в форме цилиндра и изготовленная из диэлектрического материалаПо длине сепарационной камеры 3 размещены электроды 4 и 5, 65 выполненные в виде боковой поверхности цилиндра и расположенные в верхней и нижней частях сепарационной камеры, причем каждый из электродов 4 и 5 занимает четвертую часть длины окружности камеры 3. Электроды 4 и 5 снабжены устройством 6 для создания электрического поля высокой напряженности. В начале сепарационной камеры 3 установлен воздушный нагнетатель 7, служащий для продвижения зерновой смеси вдоль камеры 3. В конце каме- ры 3 установлены три сборника фракций 8, а в...

Номер патента: 1007732

Опубликовано: 30.03.1983

Авторы: Бакалор, Бубер, Курганский, Мухин, Найденко, Семенов, Юхимчук

МПК: B03C 1/12

Метки: магнитный, сепаратор

.... и выступов 9, впадин 10 дна 8 корпуса 1 позволяет расположить участки с наибольшей напряженностью магнитного поля непосредственно над участками максимальной концентрации потока очищаемой,жидкости.Выполнение барабана иэ чередующих ся пластин позволяет упростить конструкцию и эксплуатацию магнитного сепаратора корпуса в виде вблнового профиля с чередующимися впадинами - разделить поток очищаемой жидкости на отдельные части, причем впадины волнового профиля располагаются под немагнитными пластинами барабана, чем достигается повышение,эффективности сепарации, так как поток сепарируемого материала концентрируется на участках максимальной напряженности магнитного поля.1 10077Изобретение относится к оборудованиюдля очистки жидкостей от...

Номер патента: 1007733

Опубликовано: 30.03.1983

Автор: Самойлов

МПК: B03C 1/10

Метки: магнитный, сепаратор

...маг, нитов, и приемники продуктов разделе/ ния 2 .Недостаток этого сепаратора состоит в невысокой эффективности процесса, обусловленной сложностью вывода неъ магнитных частиц из уплотненных фло- кул вследствие того, что вектор напряженности магнитного поля почти,совпадает с направлением движения потока4 материала.Флокулы находятся в уплотненном состоянии, так как радиальная состав-. ляющая магнитного поля недостаточна для их разрыхления.Цель изобретения - повышение эффективности процесса сепарации за счет раэрыхления флокул в зоне действиямагнитов.Поставленная цель доспп ается тем, фф что в магнитном сепараторе, включающем ванну, рабочий орган в виде немагнитиого барабана, внутри которого 7332расположена магнизяая система,...

Номер патента: 1007734

Опубликовано: 30.03.1983

Авторы: Сафронов, Смолин, Фетисов

МПК: B03C 1/30

Метки: магнитогидродинамический, сепаратор

...содержащий замкнуПри этом в жидкости тигля 5 и в обмоттый магнитопровод с обмотками и коль-ке 6 ющуцируются токи, направленные ценой тигель с нходным и выходнымпротивоположно току в обмотке 7, и за патрубками 2счет электродинамического взаимодейстОднако такое устройство характери 20 вия тока в жидком металле тигля с токазуется недостаточной интенсивностью ми обмоток 6 и 7 происходит квази-. процесса сепарации. облегчением жидкого металла и быстрое.цель изобретения - интенсифика, ия вмешивание в него легких рафинирующих процесса сепарации за счет увеличения реагентов. После окончания химических удельных электромагнитных сил в.жид Э 5 реакций врасплавленном металле верх- ,кости и возможности их реверсировния няя обмотка 6...

Номер патента: 1007735

Опубликовано: 30.03.1983

Автор: Старостин

МПК: B03C 7/04

Метки: мелкодисперсных, непрерывного, порошкообразных, рассева, электростатического

...эффекта вместе с порошковым материалом подают в зону рассева крупные, тяжелые гранулы, удельное электрическое сопротивление материала которых не более 10 Ом м. Эти так же, как и частицы порошка (от.сетки к верхнему электроду и обратно). Принапряженности поля 1 кВ/мм частота колебаний крупных частиц около 10- 20 Гц при скорости 2-4 мыс. Каждая гранула ударяется о сетку и верхний электрод, производя их встряхивание и эффективную очистку отприлипших частиц порошкового материала. Кроме этого, гранулы эффективно разрушают конгломераты порошкообразного материала.Таким образом подача в межэлектродное пространство гранул позволяет улучшить качество рассвва и расширить дианазон применения способа непрерывногоэлектростатического рассева для...

Номер патента: 1009511

Опубликовано: 07.04.1983

Авторы: Гарин, Губаревич, Двуреченский, Панамарев, Панченко

МПК: B03C 1/16

Метки: сепаратор, электромагнитный

...изобретения - повышение производительности сепаратора.Цель достигается тем, что в сепараторе, включающем электромагнитс полюсными наконечниками, приспособления для транспортировки исходного материала и разгрузки магнитной фракции, причем приспособление для разгрузки магнитной фракции имеет перегородки на своей поверхности и расположено в межполюсном зазоре, приспособление для разгрузки магнитной фракции расположено перпендикулярно приспособлению для транспорти ровки и выполнено в виде бесконечной ленты, закрепленной на раме, установленной вдоль межполюсного зазора, причем перегородки размещены на ленте попарно и перпендикуляр но ее оси. му по высоте. Разгрузочное приспособление расположено перпендикуляр- . но загрузочному...

Номер патента: 1010229

Опубликовано: 07.04.1983

Авторы: Демин, Дерябин, Орининский, Трикин

МПК: B03C 1/14

Метки: извлечения, металла, твердых, шлаков

...решение позволяет регулировать положение электромагнитного шкива относительно ленточного транспортера в зависимости от размера кусков исходного материала.На чертеже изображено предлагаемое устройство, общий вид.Устройство для магнитного извлечения металла включает ленточный железоотделитель 1 с электромагнитным шкивом 2, приемник 3 для извлеченного металла, датчик 4 размера кусков исходного материала, датчик 5 крайнего верхнего положения и датчик 6 крайнего нижнего положения электромагнитного шкива, блок уп равления 7, электропривод 8 вертикального перемещения шкива 2,ленточный конвейер 9 для подачи исходного материала.Устройство работает следующим образом.Электромагнитный шкив 2 железоотделителя 1 находится в крайнем нижнем...

Номер патента: 1011264

Опубликовано: 15.04.1983

Авторы: Авилов, Баранов, Пестриков

МПК: B03C 1/08

Метки: анализатор, электромагнитный

...значительное время. Таким образом, паразитная магнитная Флокуляция затрудняет процесс разделения магнитной и немагнитной фракций, ие обеспечивает требуемую скорость их разделения.Цель изобретения - повышение эф-фективности отделения магнитной Фракции за счет увеличения интенсивностивибрационного воздействия на разделяемый материал.Указанная цель достигается тем,10что электромагнитный анализатор,включающий магнитопровод, выполненный в виде скобы с обмотками возбуждения постоянного тока, электромагниты переменного тока, установленные на концах магнитопровода, и ра 15 бочий орган, установленный между полюсами магнитопровода, снабжен дополнительным магнитопроводом, выполненным в виде скобы с обмотками воз"буждения переменного тока,...

Номер патента: 1011265

Опубликовано: 15.04.1983

Авторы: Зубченко, Никитин

МПК: B03C 5/00

Метки: диэлектрических, жидкостей, сепаратор, электрический

...износе - к короткому замыканию и выхо ду электроочистителя из строя. Пель изобретения - увеличение тонкости очистки, повышение времени непрерывной очистки и расхода жидкости за счет устранения регенерации, уменьшения гидравлического сопрот ивления.Указанная цель достигается тем, что электроды одной из полярностей выполнеш в виде блока взаимно пересекаюшихся по вертикальной оси пластин, между которыми расположены по биссектрисам углов, образованных пересекающимися пластинами, электроды противополож ной полярности.Патрубки входа .очиШаемой жидкостии отвода концентрата загрязнений раоположены на торцах цилиндрического кор пуса, а выходной патрубок очищеннойжидкости расположен на образующейкорпуса.На фиг, 1 приведена принципиальнаясхема...

Номер патента: 1012988

Опубликовано: 23.04.1983

Авторы: Власов, Губаревич, Кравченко, Панамарев

МПК: B03C 1/16

Метки: сепаратор, электромагнитный

...магнитной системы, 2 набранной из блокоВ 5 постоянныхмагнитов с полюсными наконечникамиб, ферромагнитные частицы извлекаются из потока стружки и втягиваютсявнутрь разгрузочного приспособления 25 4. Под действием электромагнитногополя слабомагнитная стружка втяги-.вается в зазор электромагнитнойсистемы, образованный полюсными наконечниками 2 внутрь разгрузочного З приспособления. Вращением разгрузочного приспособления ферромагниТныечастицы и слабомагиитная стружка выносятся из зон разделения и разгружаются в соответствующие емкости.Снабжение блоков постоянных маг-,нитов полюсными наконечниками вформе треугольных призм, большиеграни которых совмещены с поверх.ностью основания блоков, позволяет перераспределить .магнитный потокс...

Номер патента: 1015909

Опубликовано: 07.05.1983

Авторы: Баранов, Коровайный, Микуляк

МПК: B03C 1/08

Метки: железоотделитель

...с полюсными наконечниками и намагничивающие катушки, магнитопроводвыполнен полым и заполнен измельченным ферромагнитным материалом.Кроме того, в качестве ферромагнитного материала используют чугунную стружку.Кроме того, полюсные.наконечникизыполйены в виде усеченных конусов.На чертеже схематически изображен 4 Опредлагаемы железоотделитель.Желеэоотделитель включает полыймагнитопровод 1, на котором размещены намагничивающие катушки 2, заключенные в диамагоитный кожух 3. Дляфиксации катушек на требуемом участСоставитель В.Редактор С, Тимохина Техред О,Неце Выполнение магнитопровода полыми наполнение его измельченным ферромагнитным материалом позвопяет снизить нагрфвание вихревыми токами,а использование полюсных наконечников в виде усеченных...

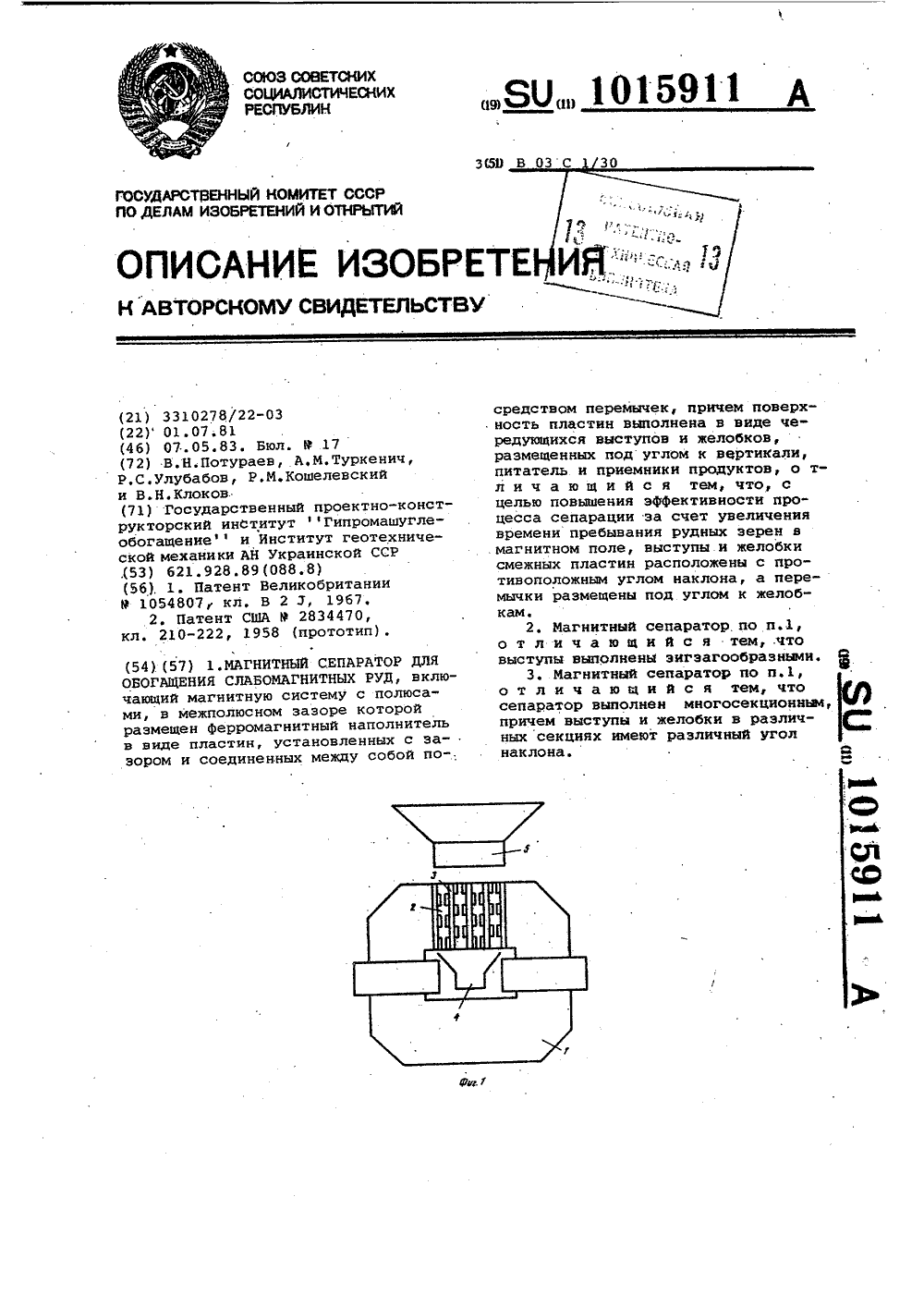

Номер патента: 1015911

Опубликовано: 07.05.1983

Авторы: Клоков, Кошелевский, Потураев, Туркенич, Улубабов

МПК: B03C 1/30

Метки: магнитный, обогащения, руд, сепаратор, слабомагнитных

...посредством дистанционных перемычек 8 иобразуют своими противостоящими поверхностями каналы 3,для прохода пульпы, оси которых совпадают с вертикальным направлением. Выступы и желобки на поверхности пластины наклонены под углом с(, к оси канала, т.е. к вертикали, а на противостоящих поверхностях смежных пластин,образующих канал, выступы (желобки)наклонены во взаимно противополож-ных направлениях.Дистанционные перемычки 8 опираются на поверхности смежных пластин ирасположены под углом к желобкам(выступам). На фиг,2 дистанционныеперемычки расположены вертикально,Количество перемычек вЫбрано таким,чтобы каждый желобок перекрещивалсяс перемычкой не менее одного раза.Форма выступа и расположение. стенок желобка показаны в сечении...
