B03C — Магнитное или электростатическое отделение твердых материалов от твердых материалов или от текучей среды; разделение с помощью электрического поля, образованного высоким напряжением
Циклонный электромагнитный сепаратор
Номер патента: 655432
Опубликовано: 05.04.1979
Автор: Бельский
Метки: сепаратор, циклонный, электромагнитный
...на загрузочном патрубке, и электромагнит-ную систему 6, охватывающую корпус 1 сепаратора, оболочку 7 цилиндрической (илицилиндроконической) формы, крышки 8 и 9, причем крышка 9 выполнена в ви де криволинейного раструба. Оболочка 7 и крышки 8, 9 образуют магнитопровод.Сепаратор работает следующим образом,Исходный материал по патрубку 2 поступает в рабочую зону, расположенную внутри корпуса 1. Магнитные частицы под воздействием электромагнитных полей, создаваемых в патрубке 2 и в рабочем обьеме образуют флокулы, которые отбрасываются центробежной силой к стенкам корпуса и разгружаются через патрубок 4, немагнитные частицы разгружаются через патрубок 3.Снабжение сепаратора магнитопроводом, выполненным в виде оболочки с крышками и...
Устройство для магнитной обработки водных систем
Номер патента: 656663
Опубликовано: 15.04.1979
Авторы: Живов, Комогорцев
МПК: B03C 1/08
Метки: водных, магнитной, систем
...напряженностимагнитного поля катушка 3 присоединенак реверсивному тиристорному преобразователю 4, который может изменять полярность на зажимах катушки 3, причем по.лярность (+, -) обеспечивает блок 5 управления, а полярность (-, +) обеспечивает блок 6 управления (фнг, 2).Включение катушки на напряжение ти"ристорного преобразователя осуществляется движением заслонки 22 (или 23 длядругой полярности). Плавно открывая наопределенную величину осветительныелампы 20, 21, получают возможностьосветить зеркало фотодиода 24, 25 также на определенную величину и вызватьфототок; пропорциональный величине открытия заслонкой 22, 23 зеркала фотодиода, Усиленный транзистором 26, 27ток поступает в обмотки управления 14,15 магнитных усилителей 16, 17...
Магнитный сепаратор
Номер патента: 657852
Опубликовано: 25.04.1979
МПК: B03C 1/14
...тНа чертеже изображный сепаратор.Сепаратор имеет магнитный барабан 1, магнитную систему иэ постоянных магнитов 2, магнитный экран 3 переменной толщины, располо. женный между барабаном и магнитной системой и приемники. продуктов разделения с перегородками.4, установленными с возможностьюплоско-параллельного перемещения, питатель.Магнитный сепаратор работает следующим образом. Стружка подается равномерным слоем на поверхность барабана, которым она транспор тируется в зону разделения. Немагнитные мате. риалы отделяются от поверхности барабана в верхней его части и разгружаются. МагнитныеЦНИИПИ Заказ 1931/6Тираж 680 Подписное Филиал ППП "Патент г. Ужгород, ул. Прое ая,4 43 ,., .6578524юфматериалы вращением ббрабайа пееь 1 ещаются...
Магнитный сепаратор
Номер патента: 659187
Опубликовано: 30.04.1979
Авторы: Ломовцев, Самойлов, Улубабов
МПК: B03C 1/10
...полярности, питатсль и приемники продуктов разделения 1.Недостатком данного сепаратора является недостаточно высокое качество концентратора, так как замывание магнитного потока между полюсами осуществляется в плоскости, совпадающей с направлением движения магнитного и немагнитного продуктов, следствием чего является слоя- ность вывода из магнитных цепочек освобождающегося при магнитной агитации (переориентации флокул с полюса на полюс) немагнитного материала.Целью изобретения является повышение эффективности процесса сепарации за счет агитации магнитного продукта.Это достигается тем, что соседние призмы постоянных магнитов внутри одного полюса соединены вертикальными ребрами, причем их диагонали расположены в нитные частицы под деиствпе...
Электродинамический сепаратор
Номер патента: 659188
Опубликовано: 30.04.1979
Авторы: Лапицкий, Поляков, Шаповалов
МПК: B03C 1/16
Метки: сепаратор, электродинамический
...и приемное устройство 6 для частиц с большой удельной элсктропроводностью.Сепаратор работает следующим обраСмесь частиц из пнтателя 3 поступает на транспортирующий орган 1 и транспортируется в направлении приемного устройства 5. Частицы с большой удельнои электропроводностыо в зазоре между индукторами 2 и 4 испытывают силовое воздействие со стороны пх бегущих полей. Бегущее поле дополнительного индуктора 4 (направление обозначено на чертеже вектором ;,) за счет расположения его пазов перпендикулярно транспортирующему органу направлено встречно движсншо смеси частиц и осуществляет торможение частиц с659188 Формула изобретения Составитель Е. ПапковаТск 1)сд А. Камышникова Корректор А. Степанова 1 гсдактор Т. Горячева Заказ 694/1 Изд, Мо...
Устройство для электрической сепарации
Номер патента: 659189
Опубликовано: 30.04.1979
Авторы: Месеняшин, Шаблов, Школьник
МПК: B03C 3/00
Метки: сепарации, электрической
...к выходу 8 для подачи659189 зд. Ме 305 каз 694/2 аж 680 дписное р. Сапунова, 2 Типография команды на исполнительный сортировочный орган 9, который служит для направления кусков материала в бункер 10 или 11,Устройство для сепарации работает следующим образом.Материал 2, подлежащий сепарации, подастся поштучно транспортером 1 к узлу 5 для увлажнения, например опрыскивания водой.Далес материал 2 перемещается к узлу 6, где обеспечивается интенсивная поверхностная сушка кусков материала, например путем обдува горячим воздухом. Причем сушка может быть осуществлена не на всей поверхности материала. При выходе из зоны узла 6 поверхность различных материалов будет увлажнена неодинаково, Поверхность плоских кристаллов слюды будст...
Способ переработки сильвинитовых руд
Номер патента: 659190
Опубликовано: 30.04.1979
Авторы: Вайнюнский, Вязовов, Дробязко, Кондратов, Мамедов, Пермяков, Титков
МПК: B03C 7/00
Метки: переработки, руд, сильвинитовых
...чтов способе переработки сильвинитовых руд, овключающем нагрев предварительно измельченного исходного материала при температуре 80-120 С с одновременной его обработкой реагентами, электростатическую сепарацию и последующую химическую пере65913работку путем галургического передела,на последний направляют хвосты электростатической сепарации, содержащие не менее 10- 15% хлористого калия.Пример. Руду крупностью -3+О мм нагревают в аппарате кипящего слоя при 5 температуре 110 С с одновременной обработкой бензолсульфокислотой (200 г/т). Подготовленную таким образом руду направляют в электростатический сепаратор, После сепарации получают концентрат с содержанием хлористого калия 95%. Хвосты элект росепарации с содержанием хлористого калия...
Высоковольтный ввод электрофильтра
Номер патента: 660713
Опубликовано: 05.05.1979
Авторы: Бобров, Дроневич, Жуков, Кирш, Комаров, Куртинин, Лебедюк, Никитин, Фролов
МПК: B03C 3/66
Метки: ввод, высоковольтный, электрофильтра
...подвод тока высокого напряжения к коронирующей системе, подвешенной на этой 5 штанге, деталей 3 армировки, при помощи которых достигается герметизация изолятора, разъемного теплоизолированного кожуха 4, выполненного из сегментов и открытого сверху. На внутренней поверхности кожуха размещено устройство для обогрева изолятора, выполненное в виде нагревательных элементов 5, предназначенных для направления теплового потока на изолятор. Распределительная коробка 6 эксцентрично расположена вокруг цилиндрас окнами 8 в верхней части и соединена с трубой 9, имеющей пережим 10 в нижней части. Патрубок 11 служит для входа нейтрального газа. Устройство работает следующим образом.Горячий нейтральный газ, например азот, 20 подается через...
Способ подготовки сыпучего материала к электростатическому разделению
Номер патента: 660714
Опубликовано: 05.05.1979
МПК: B03C 9/00
Метки: подготовки, разделению, сыпучего, электростатическому
...в воздушной среде с энергией 1 О - 35 кДж на 1 кг материала.Порошкообразный оарит, у которого необходимо отлелить коллоилцые глинистые час- Отицы размером не менее 5 мкм, существенно снижающие его утяжеляющую способность при приготовлении глинистых буровых растворов, обрабатывают в дезинтеграторе ударным возлействцем с энергией 15 кДж на 1 кг материала и сразу же направляют в электростатический сепаратор, причем время между окончанием уларной обработки материала и поступлением его в электростатический сепаратор це лолжно превышать двух секунд.В процессе ударной обработки в лезцнтеграторе с окружными скоростями 70300 м/с весь цикл размола частиц материала укладывается в короткий промежуток времени (до 1 Ос). При этом пол действием...
Электрофильтр
Номер патента: 584449
Опубликовано: 15.05.1979
Авторы: Бордачева, Валуев, Миловидов, Панев, Ткаченко
МПК: B03C 3/08
Метки: электрофильтр
...с выступами 2, а параллельно им размещены коронирующие электроды, выполненные из пластин 3 с выступами 4 пилообразной формы по краям. Для придания жесткости коронирующие электроды имеют зиги 5.584449 формула изобретения фи. 2 Фие.1 Составитель А. Тер-МинасьянРедактор Е. Месропова Техред О.Андрейко Корректор М, Пожо Заказ 2760/67 Тираж 680 Подписное ЦИИИПИ Государственного комитета СССР по делам изобретений и открытий 1 1 30 35" р Москв а, Ж, Раушская наб., д. 4/5Филиал ППППатент, г, Ужгород, ул. Проектная, 4 Как видно на фиг. 1, в предлагаемом электрофильтре расстояние в зоне коронного разряда между выступами 4 коронирующих электродов и плоской частью пластин 1 осадительных электродов больше, чем расстояние в зоне электростатического...
Способ магнитного обогащения тонковкрапленных магнетитовых руд
Номер патента: 662147
Опубликовано: 15.05.1979
Автор: Гребнев
МПК: B03C 1/00
Метки: магнетитовых, магнитного, обогащения, руд, тонковкрапленных
...продукт направляют непосредственно на дешламацию.Исходная руда крупностью 25-0 мм подвергается грохочению по зерну -6 (3) мм, Надрешетный продукт после удаления из него немагнитной фракции вместе с подрешетнЬм направляе 1 ся на измельчение, чем достйгается вывод иэ процесса особотонких включений магнетита и предотвращается намагничивание рудной мелочи, что в целом снижа т флокулообразование.Измельченная руда двойной классификацией разделяется на два потока с рудой крупностью более 0,2 мм и менее 0,05 мм. Первый поток после удаления немагнитной части, что также снижает флокулообразование, вместе с рудой крупностью минус 0,2- плюс 0,05 мм доиэмельчается до 0,05 мм и, как и второй, подвергается магнитной сепарации с получением конечйых...
Устройство для очистки бурового раствора
Номер патента: 662688
Опубликовано: 15.05.1979
Авторы: Александров, Бахир, Задорожний, Мошнягер, Соколов
МПК: B03C 5/02, E21B 21/06
...окруженных сетчатыми электродами 11. Сетчатые662688 Формула изобретения И И И ПИ Заказ 2667/37 Тираж 666 Подписное илиал ППП Патент, г, Ужгород, ул. Проектная, 4 электроды 11 соединены с корпусом 7. В корпусе 8 расположен входной патрубок 12, через который в электродный блок подается жидкая электропроводящая смесь, например взвесь тонкодисперсного графита в воде. В корпусе 9 имеется сливной патрубок 13. В корпусе 7 расположены входной 14 и выходной 15 патрубки для циркуляции глинистого раствора, В качестве источника постоянного тока для питания электродов используется полупроводниковый выпрямитель, обеспечивающий напряжение 24 В при 16 токе 200 А, например выпрямитель ВАСТ, применяемый на буровых с дизельным приводом для пуска...
Магнитный сепаратор
Номер патента: 663431
Опубликовано: 25.05.1979
Авторы: Головко, Ломовцев, Сохранов, Сытых, Улубабов
МПК: B03C 1/10
...слоя немагнитного продукта в рабочем зазоре барабан-лоток.Целью изобретения является повышение эффективности процесса сепара ции за счет уменьшения слоя Материала в наименьшем зазоре рабочей зоны сепаратора. Это достигается тем, что порог вибропитателя на учас начиная от линии пересечены га с плоскостью симметрии б перпендикулярной к плоскост и далее в направлении движе материала, частично выполне сита,На чертеже и мый магнитный с Сепаратор вк барабан 1, в ко магнитная сист 3 с порогами 4,и приемники 8,парации. Нижний теля выполнен чв иным.Сепаратор работает следующиобразом,Исходная магикрупностью 25 0питателем 3 с попод барабан 1 внитного поля магМагнитная частьвается к барабанруется иМ противке, а немагнитнанижний порог 6,66343...
Электростатический сепаратор для разделения двухфазной среды
Номер патента: 663432
Опубликовано: 25.05.1979
Автор: Рачев
МПК: B03C 5/02
Метки: двухфазной, разделения, сепаратор, среды, электростатический
...в видодинаковых по величине сегментов 15 цилиндра, уСтановленных эаподлицосо стенкой его корпуса, и подключены поочередно к разноименнсам однофазного источника выснапряжения, а патрубок для от 20 да газа расположен внутри цилческого кбрпуса по его оси.На чертеже схематически изобрпредложенный сепаратор.Электростатический сепчает в себя цилиндрически1 иэ диэлектрика, внутрирасположены электроды 2,ненные из сегментов цилинте с аналогично выполненнэлектронными ироставками663432 Формула изобретения Составитель С. ИванковР анто Т. Клюкина Тех Л улферова Ко кто А к писное Тираж 680И Государственделам изобретеМсскна М840ЦНИИп035 Эакаэ ного комитетаний н открытиРаншская иал ППП ентР, г. Ужгород, ул. Проектная 3зукщие стенки канала для подвода...
Устройство для обработки сырого растительного материала
Номер патента: 664686
Опубликовано: 30.05.1979
Авторы: Леготин, Малыгин, Червяков
МПК: B03C 7/02
Метки: растительного, сырого
...изобретения ние постоянного заряда ние конструкции устройс Устройство включает транспортернуюленту 1, разрядник 2, состоящий из цилиндра 3, на поверхности которого размещеныкоронирующие электроды 4, и цилиндри 5 ческой оболочки 5 с перфорациями 6, выполненной из изоляционного материала, заземленный ролик 7, тяги 8 и 9.Работа устройства осуществляется следующим образом,0 Сырой растительный материал подаетсяна транспортерную ленту 1 и перемещаетсяпод заземленным роликом 7 к разряднику2, цилиндрическая оболочка которого прижимает материал к ленте с образованием5 постоянного зазора между слоем материала и электродами 4, а через электроды 4 изаземленный ролик 7 производится электрическая обработка исходного материала,причем обеспечение...

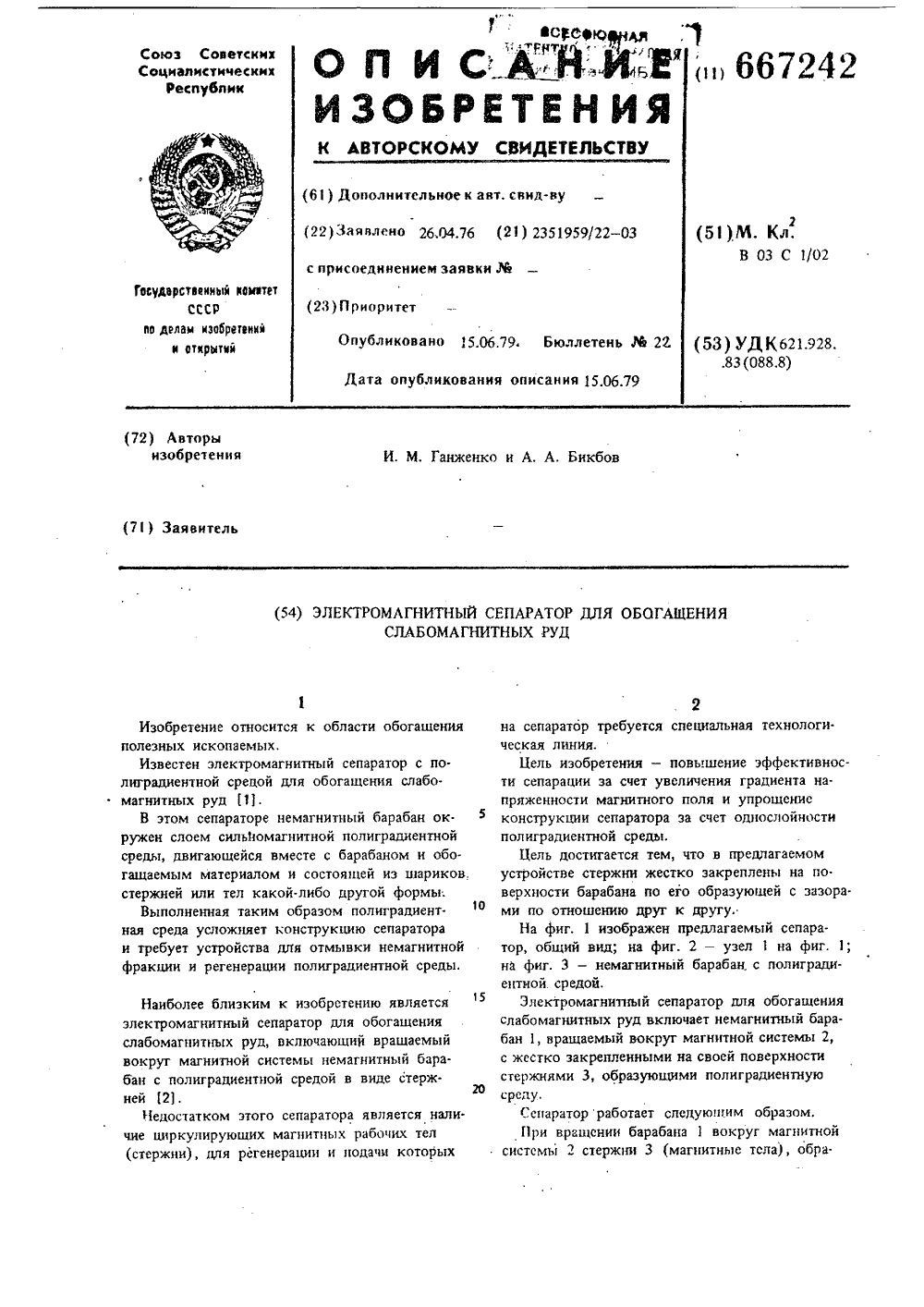

Электромагнитный сепаратор для обогащения слабомагнитных руд
Номер патента: 667242
Опубликовано: 15.06.1979
МПК: B03C 1/12
Метки: обогащения, руд, сепаратор, слабомагнитных, электромагнитный
...однослойностиполиградиентной среды.Цель достигается тем, что в предлагаемомустройстве стержни жестко закреплены на по.верхности барабана по его образующей с зазора.ми по отношению друг к другуНа фиг. 1 изображен предлагаемый сепара.тор, общий вид; иа фиг. 2 - узел 1 на фиг.на фиг. 3 - немагнитный барабан. с полигради.ентиой. средой,Электромагнитный сепаратор для обогащенияслабомагнитных руд включает немагнитный барабан 1, вращаемый вокрут магнитной системы 2,с жестко закрепленными на своей поверхностистержнями 3, образующими полиградиентнуюсреду,Сепаратор работает следующим образом.При вращении барабана 1 вокруг магнитнойсистемы 2 стерж 1 п 1 3 (магнитные тела), обра.667242 Ю 2. 1 ИИПИ Заказ 3241/раж 680 Подписное Филиал ППП "Патент",г....
Способ сепарации частиц по величине их коэрцитивной силы
Номер патента: 668703
Опубликовано: 25.06.1979
Автор: Рыцк
МПК: B03C 1/00
Метки: величине, коэрцитивной, сепарации, силы, частиц
...частиц.Размагничивание ферромагнитных частиц проводится для увеличения различий по остаточной намагниченности у разделяемых фракций. При последуюцем помещении в переменное поле для разделения магнитомягкие размагниченные частицы перемагничиваются синхронно с переменным полем и флокулируют, а магнитожесткие частицы с более высокой остаточной намагниченностью врашаются и как наиболее под668703 Составитель С. ИванковТехред О. Луговая Корректор А. Крицкая Тираж 680 Подписное Редактор Т. фадееваЗаказ 3546/4 ЦИ И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал П П П Патент, г. Ужгород, ул. Проектная, 4вижные могут быть легко отделены, например, наклоном транспортерной...
Термомагнитный сепаратор
Номер патента: 668704
Опубликовано: 25.06.1979
Авторы: Бродянский, Овсий, Панченко
МПК: B03C 1/021
Метки: сепаратор, термомагнитный
...центре и на периферии которого расположены два разгрузочных канала 7 и 8.Нагреватели 9 и 10 жестко здкрсплснына периферии бункера 2 и рабочей кдмеры 5. оКатушки электромагнитов, питаемые многофазным источником тока, создают врдгцающееся магнитное поле. Сепаратор выполнен многоступенчатым.Термомагнитный сепаратор работает слсдмющим образом.5 Разделяемую смесь ферромагнитных мдтериалов засыпают в бункер 2. По достижению заданного установившегося темпера.турного режима смесь переме 1 цдется в переходную камеру 3 и после определенной вы- Одержки, достаточной для перехода одного из компонентов в немагнитнос состояние, через приоткрытую диафрагму 4 - в рабочею камеру 5. Затем включают магнитную систему668704 Составитель Е. Панкова Редактор Е....
Барабанный магнитный сепаратор
Номер патента: 668705
Опубликовано: 25.06.1979
Авторы: Грамм, Дербас, Херсонец, Чигрин, Шаблий
МПК: B03C 1/10
Метки: барабанный, магнитный, сепаратор
...с валом, выполнена в виде винтовой пары.На чертеже изображен предлагаемый сепаратор, общий вид.Сепаратор включает барабан 1 с расположенной в нем магнитной системой 2, установленной в ванне 3, Магнитная система выполнена из двух звеньев, одно из которых 4 расположено в зоне извлечения магнитной Фракции, а другое 5 в зоне перечистки, Звенья магнитной системы соединены между собой шарниром б, а при помощи тяг, одна из которых выполнена в виде винтовой парыс валом 8.В соответствии с установленным зазором между магнитной системой и поверхностью барабана перед установкой в барабан звено 5 магнитной системы поднимают с помощью тяги 7, При этом оно проворачивается относительно шарнира 6, а звено 4 неподвижно. Установленная в таком...
Электромагнитный сепаратор
Номер патента: 668706
Опубликовано: 25.06.1979
Авторы: Бикбов, Клыков, Кривых, Рычков
МПК: B03C 1/10
Метки: сепаратор, электромагнитный
...работает следующим образом,Исходный материал через загрузочное устройство 1 подается под барабан 2 в ванну 6 в зону действия постоянного магнита 4. Магнитные частицы притягиваются к барабану 2, увлекая за собой некоторую часть бедных железом сростков и немагнитныхчастиц. Вращением барабана частицыперемещаются в зону действия электромагнита 5, где с помощью мультивибратора создается пульсирующее магнитное поле. Здесь происходит перечистка извлеченного магнитного продукта. По ходу перемещения материалаэтот цикл повторяется несколько раз,Пульсация переменного тока в об668706 формула изобретения Заказ 3547/680 Подписное мотках электромагнита происходит за счет периодического открытия и закрытия тиристоров в момент подачи импульса...
Электростатический коагулятор аэрозолей
Номер патента: 668707
Опубликовано: 25.06.1979
Автор: Яковенко
МПК: B03C 3/08
Метки: аэрозолей, коагулятор, электростатический
...не происходит, что снижаетинтенсивность коагуляции,Цель изобретения - интенсифицировать процесс коагуляции частиц в 30центральной части газохода. Это достигается тем, что дополнительные электроды выполнены перфорированными,На чертеже изображен предлагаемыйэлектростатический коагулятор аэрозолей.Он включает электроды разноименной полярности 1 и 2, установленныев газоходе 3. Поверхность электродов,снабжена коронирующими элементами 4и 5. В промежутке между электродамиустановлены с интервалом по ходу газа дополнительные электроды 6, имеющие перфорированную поверхность иподключенные к источнику напряжения 7,Работает электрокоагулятор следующим образом,Частицы запыленного газа при прохождении через газоход Э вдоль электродов 1, 2 и 6 полярно...
Магнитогидростатический сепаратор
Номер патента: 670335
Опубликовано: 30.06.1979
Авторы: Бондаренко, Губаревич, Козловский, Кравченко
МПК: B03C 1/08
Метки: магнитогидростатический, сепаратор
...ои зубьями 6 и размещенный под вибропитателем 3, пластины 7 из немагнитного мате 10 риала, выполненные в форме сегмента сзубьями 8, размещенные между стенкамикамеры 2 и диском 4 и закрепленные настенках камеры, при этом диск 4 и пластины 7 выполнены с одинаковыми радиусами15 кривизныРабота сепаратора осуществляется следующим образом,Исходный материал вибропитателем 3подает в з агрузочную часть сеп ар а ционнойкамеры 2 и распределяется в ферромагнитной жидкости в соответствии со своимиплотностями. Тяжелые частицы, слипшиесяс легкими частицами, проходят через слойжидкости и попадают на зубья 6 и 8 вра 25 щающегося диска 4 и пластин 6, при этомпроисходит отделение легких частиц от тяжелых. Легкие частицы всплывают и продвигаются вдоль...
Устройство для автоматического регулирования интервалов встряхивания осадительных электродов электрофильтра
Номер патента: 670336
Опубликовано: 30.06.1979
МПК: B03C 3/76
Метки: встряхивания, интервалов, осадительных, электродов, электрофильтра
...7, золоспускную трубу8, механизм 9 встряхивания и осадительные электроды 10.Устройство работает следующим образом,При отсутствии золы в золосмывном аппарате 6 температура воды, измеряемая термопарами 1 и 2, будет одинаковой и сигнал рассогласования, получаемый на выходе сумматора 3 будет отсутствовать. Вследствие этого пускатель привода 5 механизма встряхивания осадительных электродов 10 будет выключен.При произвольном обрушении части слоя пыли с ооадительных электродов 10 пыль через золоспускную трубу 8 поступит в золосмывной аппарат 6, в результате чего температура воды 1 повысится по сравнению с температурой воды 1 ь поступающей в смывной патрубок 7. Сумматор 3 выдаст при этом сигнал рассогласования, пропорциональный И=1, -...
Магнитогидростатический сепаратор
Номер патента: 671847
Опубликовано: 05.07.1979
Авторы: Гамзаева, Гарин, Губаревич, Дворчик, Панамарев, Рыков
МПК: B03C 1/30
Метки: магнитогидростатический, сепаратор
...разделения,тносится к горнойможет быть испольщении руд цветныхх немагнитных мате Из обрет ениепромышленностизовано при обогметаллов и другриалов.Известен маг ображен магнитосепаратор, попе нитогидростатическийсепаратор, состоящий из электромагнита с полюсными наконечниками гйперболического профиля и камеры с магнитополяризующейся жидкостью, расположенной в межполюсном зазоре 1 .Недостатком такого сепаратораявляется то, что в нижней части полюсов создается повышенная напряженность магнитного поля, в результате чего в этой зоне эффективнаяплотность магнитополяризующей жидкости несколько выше, что снижаетточность процесса разделения исходного материала.Целью изобретения является повышение точности процесса разделенияматериала за счет...
Магнитогидрастатический сепаратор
Номер патента: 671848
Опубликовано: 05.07.1979
Авторы: Гарин, Губаревич, Гуляихин
МПК: B03C 3/02
Метки: магнитогидрастатический, сепаратор
...во всем объеме каждой зоны,25образуемой ступенями.Эта цель достигается тем, что полюсные наконечники расположены погоризонтали и имеют гиперболическийпрофиль,На чертеже изображен описываемый сепаратор.Сепаратор включает полюсные наконечники 1 со ступенями 2 гиперболического профиля, прокладки 3 из диамагнитного материала, загрузочное устройство 4. Сепаратор работаЕт следующим образом.Исходный материал через загрузочное устройство 4 подается в зону, образованную первой парой ступеней 2, в которой создается необходимая максимальная эФФективная-плотность для данного материала. Тяжелый материал тонет, более легкий движется дальше в зону, образованную следующей парой ступеней 2 полюсных наконечников 1, В этой зоне эффективная плотность...
Способ электрической сепарации
Номер патента: 671849
Опубликовано: 05.07.1979
Авторы: Месеняшин, Шаблов, Школьник
МПК: B03C 7/00
Метки: сепарации, электрической
...или изменения его производят сортировку, например, механическим или пневматическим устройством.П р и м е р. В лабораторных условиях отделяются плоские кристаллыслюды от пустой породы(полевые шпаты,кварц). Куски материала неправильнойформы толщиной от 3 до 50 мм и размером в поперечнике от 10 до 200 ммзамачиваются несколько минут в сосудес водой, а затем помещаются на дви,жущуюся со скоростью 0,1-0,3 )/с металлиЧескую ленту. На ленте кускиСоставитель М.КалугинаТехред М. Петко Корректор Ю. Макаренко Редактор С,Титова Тираж 680 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений н открытий113035, Москва, Ж, Раушская наб д,4/5 Заказ 3747/6 Филиал ППППатент , г.ужгород, ул,Проектная,4.материала интенсивно обдуваются горячим...
Электростатический сепаратор
Номер патента: 671850
Опубликовано: 05.07.1979
Авторы: Месеняшин, Плисс, Салтыков
МПК: B03C 7/02
Метки: сепаратор, электростатический
...Фиг.1 изображен предлагаемый, сепаратор, вид сверху 7 на фиг.2 - то же, вид сбоку. 5Электростатический сепаратор состоит из электрода 1, выполненного в виде разделяющей вибрирующей поверхности, подключенной к заземленному полюсу источника 2 постоянного высокого напряжения, статического электрода 3 и коронирующих электродов 4, расположенных над электродом 1 и подключенных к другому полюсу источника 2, осадительного заземленного электрода 5, выполненного в виде вращаемого барабана для транспортировки выделенного концентрата, приемников 6 и 7 и щетки 8 для снятия концентра" та.Электростатический сепаратор работает следующим образом.Исходный материал подается на раэделяющую вибрирующую поверхность, совершающую колебательное движений...
Электростатический сепаратор
Номер патента: 671851
Опубликовано: 05.07.1979
МПК: B03C 7/02
Метки: сепаратор, электростатический
...материал из бункера 1 питателем 2 подается в зону разделения, Частицы, имеющие большую диэлектрическую проницаемость и плоскую или удлиненную форму, вследствие большой парусности поднимаются над электродом 3 и с помощью отражателя 8 поступают в приемник 5Выполнение одной из полок электрода клинообразной и размещение ее над приемником быстроперезаряжающнхся частиц способствует образованию коронного разряда над приемником 5, что препятствует перемещению быстроперезаряжающихся частиц иэ приемника 5 в зону разделения, Частицы округлой формы ударяются о вертикально расположенную полку электрода 3 и поступают в приемник бЧастицы, имеющие плоскую или удлиненную форму и перезаряжающиеся у электрода 3, поступают в приемник 7.Таким образом,...
Устройство для обеззараживания, дегельминтизации и перемещения сточных жидкостей
Номер патента: 673300
Опубликовано: 15.07.1979
Авторы: Азаров, Постоев, Усов, Черепанов, Шамарин, Юткин
Метки: дегельминтизации, жидкостей, обеззараживания, перемещения, сточных
...клапан (на чертеже непоказан), и сточная жидкость черезвходной патрубок 2 поступает в цилиндр 1.15Одновременно на первичную обмоткутрансформатора 15 подают переменноенапряжение из сети, которое повышают,например, до 5-50 кВ. Затем через выпрямитель 14 заряжайт импульсный конденсатор.12. Когда напряжение на конденсаторе достигает значения величи-ны пробоя формирующего разрядника 13,происходит пробой, как формирующегоразрядника 13, так и рабочего раэряд 55ного промежутка, образованного электродами 9 и 10. При искровом разрядемежду электродами 9 и 10 у фокуса параболической крышки 5 возникает удар 4ная волна в жидкости 11, заполняющейэластичную трубу 4. Ударная волна, распространяясь во все стороны, воздействует как на жидкость 11,...
Устройство для улавливания дисперсных частиц из жидкостей
Номер патента: 673301
Опубликовано: 15.07.1979
Авторы: Веселов, Жолковский, Семенихин
МПК: B01D 35/06, B03C 5/00, C02F 1/46 ...
Метки: дисперсных, жидкостей, улавливания, частиц
...заключающимися в высокой грязеемкости и компактности исполнения, в воэможности быстрой смени фильтрующего элемента с малой затратой ручного труда (сборка и разборка аппаратаосуществляется с помощью одной гайки).Указанные преимушества позволяютприменять предлагаемый электрофильтрдля интенсивной очистки водных диспеусных систем в условиях автономных объектов, например, на морских судах летательных аппаратах, в космических лабораториях,Электрофильтр может быть применен и втом случае, когда дисперсные частицыили дисперсионная среда токсичны. Формула изобретения1. Устрояство для улавливания диспероиых частиц нз жидкостей, содержащее корпус из непроводящего материала, расположенные внутри него электроды и диэлектрические сетки, подводящий и...
