B03C — Магнитное или электростатическое отделение твердых материалов от твердых материалов или от текучей среды; разделение с помощью электрического поля, образованного высоким напряжением
Устройство для стимуляции биообъектов
Номер патента: 1510929
Опубликовано: 30.09.1989
Авторы: Войчишин, Грицик, Качмар, Олейник
Метки: биообъектов, стимуляции
...диода 3, конденсатора 4, соединенных между собой через зарядноесопротивление 5, трансформатора 6, 20соединенного с ними через динистор7, источник 2 питания соединен однимконцом через второй выпрямительныйдиод 8 с конденсатором 9 фильтрапульсации и коронирующими электродами 10, а другой конец которого черезсопротивление 11 подключен к ускоряющему электроду 12.Устройство работает следующим образом. 30При подключении прибора к электрической сети в источнике 2 питаниясетевое напряжение выпрямляется диодами 3 и заряжается конденсатор 4 через зарядное сопротивление 5. Когда 35напряжение на конденсаторе 4 достигает значения, пробивающего динистор 7,происходит его заряд через первичнуюобмотку трансформатора 6. На вторичной обмотке...
Способ автоматического управления процессом регенерации осадительных электродов n-секционного электрофильтра мартеновской печи
Номер патента: 1510930
Опубликовано: 30.09.1989
Авторы: Евсюков, Зеликсон, Мельников, Пикулик, Умнов
МПК: B03C 3/68
Метки: n-секционного, мартеновской, осадительных, печи, процессом, регенерации, электродов, электрофильтра
...процесса регенерации осадительных электродов полей электро- фильтра с периодами работы мартеновской печи путем подачи разрешающего 35 сигнала в виде импульса оперативного напряжения на начало процесса регенерации только после прекращения кислородного дутья. Входной сигнал на вход блока 2 согласования поступает в виде напряжения от дифманометра 1. Выходной сигнал из блока 2 согласования в виде импульса оперативного напряжения подается на блок 3 памяти.45Блок 3 памяти суммирует периоды кислородного дутья и служит для определения количества регенерируемых полей в данном процессе регенерации.Регенерацию первого поля осуществляют после каждого периода кислородного дутья, регенерацию второго поля осуществляют после двух периодов,...
Способ электросепарации семенных смесей
Номер патента: 1510931
Опубликовано: 30.09.1989
Авторы: Бурлаков, Кистанов, Тарушкин, Хайретдинов
МПК: B03C 7/00
Метки: семенных, смесей, электросепарации
...смесей включаетсчет изменения я - повышение ния семян или инду рабочего ивности системы епарации семенныхздействие неодно ган При возезонанса вении яв ения обмо начи ферро"ке рабоя систем апряжении ннапряжениепряжение пиобмотки раразделени я полярно чего органа ь мирующ поле, менног не превышает н ных клеммах а, При зто месей прои а вход и гул ток чего оргасеменных егулирока с вани зменя ивностью ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(5) Изобретение относится к разделению сыпучих смесей в неоднородном Изобретение относится разделения сыпучих смесейродном электрическом пол быть использовано в сель ном производстве для разделения семенных смесей. дным электрическим полем путем пилектродов чередующеиабочего органа,...
Способ очистки высокотемпературных газов
Номер патента: 1518012
Опубликовано: 30.10.1989
Авторы: Беленький, Жуперин, Карпов, Мудрый, Сапронов, Тимченко
МПК: B03C 3/013
Метки: высокотемпературных, газов
...чассовым соотношениям аммиака и фенола соответственно: 1,2:1; 2:1; 4:1; 6:1.Налсмольная вода коксохимпроизводства имела сс)едующий состав: х)Н) общего 1000 - 2300 мг/л, в точ числе летучего ХН 300 780 м г/л, фенола 500 м г/л.(54) СПОСОБ ОЧИСТКИПЕРАТУРНЫХ ГАЗОВ(57) Изобретение относится к тсхнлогии очистки высокотемпературных газон, слср ждц)их пролукты сгорания топливд от вц сокоочной пыли. Способ применим нд чс таллургицеских прелприятиях. В отхоляаи гдзц печи обжига известняка при испо,)ь зовании приролного газа в вцсокотечпер, тл рнун) зону полают налсмольну н) волу кон сохичического произволства. содержаа) н дмчидк в свободном и связанном виле и ф. нол. Массовое соотношение дмми,ки ф нолд 2 4: Затеч очиадечый гдз илан) в нл...
Электромагнитный фильтр
Номер патента: 1519752
Опубликовано: 07.11.1989
Авторы: Вежанский, Довганюк, Панасовский, Сандуляк, Цырульник
МПК: B01D 35/06, B03C 1/00
Метки: фильтр, электромагнитный
...11 п)ступает в коллектор 9, из коллекг)рд через сс)елинительные трубс)проволы 8 пс)ступаст затем в ценпгрдльн) к) рдбочу ю камеруи наружнук) камеру 3. Через сс тки 5 очищенная среда поступает в объем ферромагнитной фильтруюшей насадки 4, которая находится в магнитном поле, с)здавдсмоч кзтх акой 2 намагничива. ния и катушками 7, которые размещены на мдгнитопронолах ). Ферромагнитные примеси здлерживак)тон н обьемс ферромагнитной насадки,; очищенная среда выводится из электромагнитного фильтра по трубопро. волам г в коллектор 9 и в выходной трубон ронол.Г 1 рг регс нердции эггектромаснитного фильтрд прекрзшзется подача очишаемой среды в цснтрдльнук) и наружную рабочие камеры, осуществляется размагничивание ферромагнитной насадки 4 и...
Способ электродинамической сепарации и устройство для его осуществления
Номер патента: 1519776
Опубликовано: 07.11.1989
Авторы: Жуков, Коняев, Удинцев, Ширшов, Юрченко
МПК: B03C 1/023, B03C 1/22, B03C 1/253 ...
Метки: сепарации, электродинамической
...металла над линейным инлуктором 3 Кроме того, в анализирующий блок 5 входит генератор 9 высокой частоты, от которого через трансформатор 6 сигнал высокой частоты поступает в резонансный контур, выпрямитель 10, в который через измерительный трансформатор 7 из резонансного контура поступает измеряемый сигнал, пороговое устройство - компдратор 1, сравниваюгций измеряемый сигнал с эталонным и вырабатывающий в зависимости от наличия или отсутствия металла ндл линейным инлуктором 3 команду нд включение или отклю. чение коммутируюпгего устройства 2. Для питания электронных элементов андлизирук- щего блока 5 металлоискателя служит блок 13 питания.Способ электродинамической сепарации осуществляется следующим образом 764вердый мат риал,...
Устройство для питания электрофильтров
Номер патента: 1519777
Опубликовано: 07.11.1989
Авторы: Лисин, Мареев, Переводчиков, Петров, Савин, Стученков, Хомский, Шапенко
МПК: B03C 3/68
Метки: питания, электрофильтров
...вход 30сигнальные трансформаторы 28 - формирователь 27 импульсов на высоком потенциале Одно. временно отпирается лампа 23 и в электрон. но-лучевом вентиле 6 в промежутке между катодом 7 и упраляющим электродом 8 формируется и ускоряется поток электронов, который затем тормозится на аноде 9, имею. ием форму цилиндра Фарадея. Начинается зарядный цикл емкости электрофильтра 50, при этом крутизна переднего фронта импульса тф (фиг. 3 соответствует включению правого вентиля) зависит от потенциала на ускоряющем электроде вентиля 6. На фи г. 2 при ведено семейство анод. ных 1=1(Л(/) и анодно-сеточных 1 =,(ЛС/ ) характеристик ЭЛВ. Импульсные переходные процессы в приборе и в цепи питания электрофильтра характеризуются возможностью управления и...
Барабанный магнитный сепаратор
Номер патента: 1523165
Опубликовано: 23.11.1989
Автор: Бельский
МПК: B03C 1/10
Метки: барабанный, магнитный, сепаратор
...к Б 1, по мере перемещения подвергается воздействию П 5 и СП 7. При этом происходитинтенсивная дефлокуляция магнитногопродукта и из него удаляются частицыпороды и бедные сростки. Плоскиесруи соседних СП 7, смыкаясь, образуют сплошную по длине Б 1 плоскуюструю промывной воды. При попаданиив раструб крупных посторонних частицщелевой раструб расширяется и частицысвободно проходят, не закупоривая выходное отверстие, 2 з,п, Ф-лы, 4 ил. где а - расстояние между патрубкамив РядурЬ - длина щелевого раструбавдоль образующей барабана;с - расстояние от раструба доповерхности барабана;о - угол расширения раструба,Выходной щелевой раструб 8 выполнен из эластичного. материала. ДляФиксации положения пластин служатповоротный рычаг 9 и Фиксатор...
Устройство для выделения металлических примесей из потока технологической массы
Номер патента: 1523166
Опубликовано: 23.11.1989
Авторы: Гуртовой, Меркулов, Перцев
МПК: B03C 1/28
Метки: выделения, массы, металлических, потока, примесей, технологической
...на некоторый уголи занимает положение (фиг,1, пунктир), располагачсь над полостью3, предназначенной для сбора основного потока.Приводной механизм 8 выполненкак электромагнит с поворотным якорем 11, установленным соосно с упругими элементами 8 и жестко связанным с поворотной заслонкой 5 припомощи шпильки 12.Катушки 13 электромагнита и частьего сердечника 14 размещены в герметичной оболочке 15,Устройство работает следующим образом.При подаче напряжения металлоискатель 6 подготавливается и выходитна режим слежения, а электромагнитсрабатывает и поворачивает якорь 11и связанную с ним заслонку 5 на некоторый угол, при этом заслонка 5занимает положение показано пунктиром) над полостью 3, предназначенной для сбора основного, не содержащего...
Устройство питания электрофильтра знакопеременным напряжением
Номер патента: 1526832
Опубликовано: 07.12.1989
Авторы: Ермилов, Лисин, Мирзабекян, Переводчиков, Стученков
МПК: B03C 3/68
Метки: знакопеременным, напряжением, питания, электрофильтра
...3, По дос гижении заданного уровня напряжения выпрямителей 5 программное устройство 26 ыдает сигналы на блоки 21 управления электронно-лучевых вентилей. При этом происходит отпирание разнополярных вентилей (например, 9 и 10 или 11 и 12) много- плечевого коммутационного моста 8.Как видно из диаграммы фиг.3, в интервале времени 0 - , после открытия разпополярных вентилей происходит одновременный заряд собственных емкостей электрофильтров 15, по- ключенных коронирующими электродами 14 между расщепленными диагоналями моста 13 и землей 53. В момент времени с коммутационный мост выводится на заданный режим и включаются тиристорные коммутаторы 50, на выходе модуляторов 18 формируются импульсы заданной длительности, амплитуды и...
Способ управления агрегатом питания электрофильтра
Номер патента: 1526833
Опубликовано: 07.12.1989
МПК: B03C 3/68
Метки: агрегатом, питания, электрофильтра
...начцнает постепенно уменьшат,ся. После этого при отсутствии сигнала 1 э . тором входе вычислительный блок 6 подсчитывает число импульсов, поступающих на его первый вход от детектора 5 искрового разряда за равные интервалы времени Т. Число импульсов в первом интервале Т фиксируют-запоминают вычислительным блоком 6, вычисляющим затем отношение числа импульсов в каждом из последующих интервалов к Фиксированному-запомненному значению, При уменьшении укаэанного отношения менее критического вычислительный блок 6 вырабатывает выходной сигнал, поступающий на второй вход блока 7 ФорМЦРОВаНИЯ ВЕЛИЧИНЫ Р 1 Е, ВЫЭЬ 1 ВаЯ теМ самым уменьшение л 1, на вели 1 ц 1 у;, В случае ч явзс, 1 я оцгцапаа выходе детекто, а ,.1.ообра зоная сигнала вь 1 чсл 11...
Магнитный сепаратор
Номер патента: 1528564
Опубликовано: 15.12.1989
Авторы: Москаленко, Родькина, Селезнева, Федотов, Юров
МПК: B03C 1/10
...цссц изет лвцжецце хвостов, близкое к вертикальному, до разгрузки. Г 1 ри вращении барабана 1 магнитная фракция (первичный концентрат) поступает между дополнительной 3 и основной 2 магнитными системами. После обогащения на дополнительной магнитной системе 3 и сброса хвостов плотность питания для основной магнитной системы 2 составит около 70 О 4 . Оптимальная плотность питания для 1-й стадии обогащения составляет 50 55 , поэтомл лля дальнейпего обогащения необхолимо дополнительное разжижение, которое осуществляется с помоцсью волы, подаваемой под избыточным давлением из дополнительного брызгала 10. Между магнитными системами 2 и 3 магнитная фракция (первичный концентрат) разбавляется, промывается и поступает в рабочий зазор основной...
Электромагнитный сепаратор
Номер патента: 1528565
Опубликовано: 15.12.1989
Автор: Будревич
Метки: сепаратор, электромагнитный
...для подачи пульп в б;рбп 1, включающее пульпопровл 11, соелипенный с перфорированной руюй 12 внутри нижней части барабана, параллельной оси 3 и расположенной вблизи рбоцс го зазора магнитной с истемы; прспособ,ц ппе лля удления с бесконечной лс пты 4 осалка и сушки его после этого, вк,нчюшее известные лентоочистительпыс пгсткп пли ролики 3, установленпыс созхожностью врацсения и течке 14 пол одим из роликов 6, расположенном пл грузоцпой воронкой шпека 15 с немагитой цилиндрической стенкой, помещенной в олсцои;с 6, подключенный к источнику иерем п нос о высокочастотного тока (не показп); цеппук или клиноременную передачу сс звезлсцкой пли шкивом 17, закрепленным и вторй торцовой стенке барабана 1 лля кипемтицеской связи его с...
Осадительный электрод электрофильтра
Номер патента: 1528566
Опубликовано: 15.12.1989
Авторы: Зеликсон, Мошкин, Степанова
МПК: B03C 3/40
Метки: осадительный, электрод, электрофильтра
...источник и Н мж слу кить дтмосфериое давление.Рдну. кривизны 1, который приобретаетлнтд 6, выбирается из условия созданиянбхо.шмого натяжения пластин 1 с погоний и ой Г н,м 1 по формуле1= 12 рБ и оцсс. эксплуатации осадител ьного э.к гры;д н э.ектрофильтре несущая бал 2 опирается на элементы корпуса электрофильгрд. 11 редндрительиое натяжение рукавни л нгы 6 с помощью натяжной балки 7беси индегся опорой на элементы корпуили общий груз. Пластины 1, находясь ",н;действием градиента температуры и н528566 формула изобретения 30 35 40 5 10 15 20 25 силу неоднородности полимерного матерна. ла, приобретают различное удлинение, перемешаясь относительно друг друга в траверзах 4. Рукавная лента 6 расширяется под давлением газа источника 8 и в...
Способ управления п-секционным электрофильтром
Номер патента: 1530259
Опубликовано: 23.12.1989
Авторы: Бокарев, Владов, Евсюков, Нихаев, Пикулик
МПК: B03C 3/68
Метки: п-секционным, электрофильтром
...рассогласованиярегулятор 4 вырабатывает соответствующее по величине и знаку воздей 5ствие, которое поддерживают блоками9-11 задержки. Одновременно датчиком5 измеряют скорость движения пылегазового потока. Блок 6 вычислениязадержек находит время прохожденияпылегазового потока до соответствующих секций 12-14 элвктрофильтра понайденному значению скорости. Счетчик8 импульсов подсчитывает импульсы,вырабатываемые генератором 7 импульсов. Как только счетчик 8 отсчитываетвременную задержку до 1-6-й секций12, он открывает блок 9 задержки, ивыработанное ранее регулятором 4 управляющее воздействие прикладываютк электродам этой секции. Аналогичнопроцесс протекает для 2-й секции 13и для всех остальных последовательнорасположенных секцийНапример,...
Устройство для электрической очистки газа
Номер патента: 1530260
Опубликовано: 23.12.1989
МПК: B03C 3/68
Метки: газа, электрической
...газа повыыается (снижаетсявыходная концентрация пылей), нолишь до тех пор, гока не возникаетизвестное явление "обратной короны",посЛе чего дальнейшее повышение токав межэлектродном пространстве не даетиного эффекта, кроме возросшего энергопотребления, А в ряде случаев эффекгивность газоочистки даже снижается.Поскольку явление "обратной короны"возникает при высокоомных пылях, имеющих температуру 180-220 С, оно можетбыть устранено снижением этой температуры, в частности, путем мокрогоксндиционирования, Через форсуцки 9в поток проходящего дымового газапод давлением впрыскивается жидкость,подаваемая по напорному трубопроводу10 через регулятор 11 подачи. В нормальном режиме работы жидкость впрыскивается в мелкодисперсном...
Способ автоматического контроля процесса магнитного обогащения руд
Номер патента: 1532077
Опубликовано: 30.12.1989
Автор: Кочура
МПК: B03C 1/00
Метки: магнитного, обогащения, процесса, руд
...2, 40 образуется слой обогащенного продукта. Напряженность и магнитная индукция в рабочей зоне А определяются магнитным потоком Р а в зоне В выделения хвостов - магнитным потоком 45Содержание магнитных фракций в продукте обогащения и в хвостах определяет толщину и магнитную проницаемость слоя в зонах А и В и изменяет магнитную проводимость в зонах А и В, а следовательно, и напряженность магнитного поля или его магющие устройства 7 и 8 на вход вычислительного устройства 9, связанного с дисплейным модулем 1 О, По сигналу П 1 с выхода устройства 7 судят о содержании железа 11 в продукте обогащения, а по сигналу П с выхода устройства 8 - о содержании железа в хвостах Ч, По разности сигналов Ц исудят об эффективности процесса обогащения ЭоЭ...
Способ магнитного разделения
Номер патента: 1532078
Опубликовано: 30.12.1989
МПК: B03C 1/021
Метки: магнитного, разделения
...с верхностью, удаляются. ле. При(наприагнитожесткие минераль т тся иполя с мер, посл гнети ыхода ичив тног сверхпроводящей попадают на неема амагниченност храняют остаточнуюпорядка 50- 100 Э. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) СПОГОБ МАГНИТНОГО РАЗДЕЛЕНИЯ (57) Изобретение относится к магнит ному обогащению и может быть использовано для выделения сильномагнитных частиц из сухих смесей. Цель изобретения - повьппение эффективности процесса разделения за счет уменьшения засорения концентрата ируют на поверхности ика незатухающий круго- нитное поле которого ует с первоначальным лем частиц, В результаьномагнитные частицы я от поверхности и как над ней (эАфект Мейснерачастицы, не...

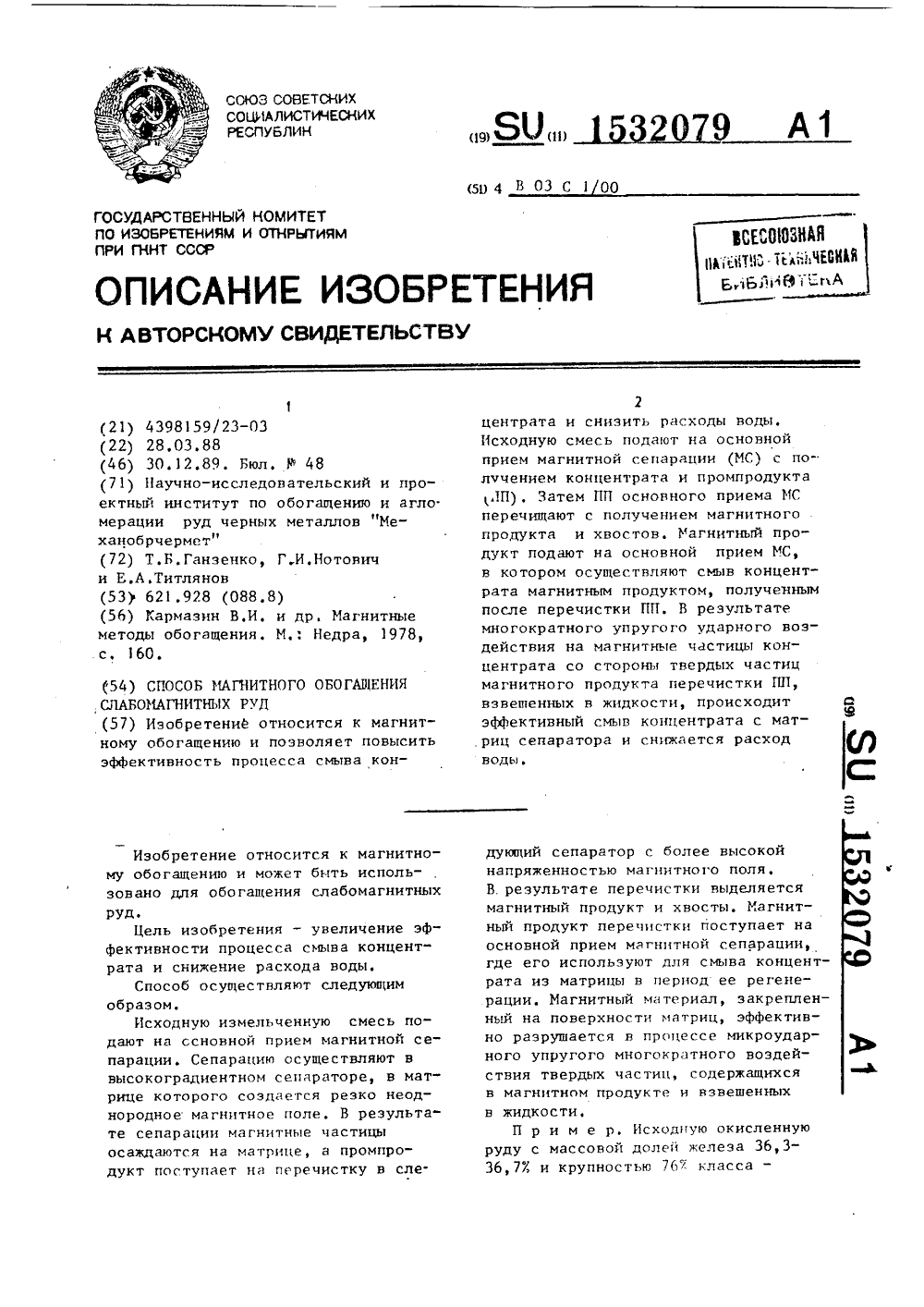

Способ магнитного обогащения слабомагнитных руд
Номер патента: 1532079
Опубликовано: 30.12.1989
Авторы: Ганзенко, Нотович, Титлянов
МПК: B03C 1/00
Метки: магнитного, обогащения, руд, слабомагнитных
...ретения - увеличение эфпроцесса смыва концентние расхода воды,уществляют следующим ель и ективност ата и сниж Способ о бразом,Исходну ают на ссный н ю измельченную смесь под нонной прием магнитной сепарации. Сепарацию осуществляют в высокоградиентном сепараторе, в матрице которого создается резко неоднородное магнитное поле. В результате сепарации магнитные частицы осаждаются на матрице, а промпродукт поступает на перечистку в сле. о твия маг в жидкости,Приме руду с массо 36,7% и круп ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР САНИЕ ИЗО К АВТОРСКОМУ СВИ(71) Научно в исследовательектный институт по обогащенмерации руд черных металлоханобрчермет"(54) СПОСОБ МАГНИТНОГОСЛАБОМАГНИТНЫХ РУЛ(57) Изобретение относиному...
Магнитный сепаратор
Номер патента: 1532080
Опубликовано: 30.12.1989
Авторы: Васильев, Жуков, Илюшин, Искандеров, Магденко
МПК: B03C 1/08
...с Ц,т.У,КЦС 1. С тОРОЦЫ КОРПУСа МаГНИтЦУК сцстт.му с плюсамт тт, магнитопрово;том 7 т полс ттт,т т цлконечцикамч 8, Ври это рлдцус злкруглеция впадин гофр бо.щл радиуса Фрромагнитныхя поверхность по.тюсньх цаконечцт ков 8 обращенная к корпусу1, Внтст:ттРца эквидистантной погерхности нлружцых стенок корпуса. Кроме того, полтосные наконечники могут быть вы,оттценьт В виде цемлгцитных емкостей 9, заполненных ферромагниттть 1, частиклмн 10, причем однастетох 1е;ткости 9, без зазора Рт, РГЛтГЩЛ К Ц-.ттУжнай СТЕНКЕ КОР- и "тг тБып 1.тцся 1 з элас гино Го ; втер;.,ся, цри этом магитная систел; гцл.:;нл млгитопроводом 7, соеттцяЮИ Оба цОЛЮСя 6, НЕМаГНИтияя мт. с.ть 9 тстжат прилгать к кстт:усусттрщтой .тор.тцой, снижая магнит:о"...
Диэлектрический сепаратор
Номер патента: 1532081
Опубликовано: 30.12.1989
Авторы: Бурлаков, Кистанов, Тарушкин, Хайретдинов
МПК: B03C 7/02
Метки: диэлектрический, сепаратор
...и округлые семена (семенасорняков) имеющие низкий коэффициенттрения и небольшую площадь контактирования с поверхностью рабочего органа, вследствие чего и недостаточную для н удержания электрическую 35 40 45 50 силу, отрываются от поверхности рабочего органа 2 и попадают в 1 фрак.цию приемника 5 продуктов разделенияУпрощенные семена (семена основной культуры) вследствие своихфизико-механических и электрическихсвойств сильнее притягиваются к поверхности рабочего органа 2 и ихразделение происходит во П и 1 Н фракцию приемника 5 продуктов разделения.Для сметания притянувшихся семян споверхйости рабочего органа служиточищающая щетка 6,Снабжением рабочего органа 2 дополнительной обмоткой 4, уложеннойсверху основной обмотки 3 в зазорахмежду ее...
Магнитный гидроциклон
Номер патента: 1535633
Опубликовано: 15.01.1990
Авторы: Докучаев, Каюн, Ковригин, Ломовцев, Мясоедов, Потапов
Метки: гидроциклон, магнитный
...патрубок 6, Жидкая фаза с тонкими частицами выжимаются от стенок в центральную часть гидроциклона и разгружается вверх через сливной патрубок 4. 30 За счет наличия магнитного поля, соз- даваемого ферромагнитными плитками 7, на центробежную силу накладываются магнитные силы притяжения. При этом тонкие магнитные частицы флокулируют и притягиваются к поверхности корпуса, т. е. из 3Изобретение относится к технике для обогащения полезных ископаемых и может быть использовано при обогащении сильно- магнитных руд.Цель изобретения - повышение эффективности разделения.На фиг. 1 представлен магнитный гидроциклон, вертикальный резрез; на фиг. 2 -- разрез А- - А на фиг. .Магнитный гидроциклон включает корпус, состоящий из цилиндрической 1 и...
Магнитный сепаратор
Номер патента: 1535634
Опубликовано: 15.01.1990
Авторы: Губаревич, Неруш, Поздняков
МПК: B03C 1/30
...с зазором к боковым поверхностям рабочей камеры, а в месте окончания профильной поверхности полюсных наконечников, выпопнение их вертикальными, образуя еообщающиеся сосуды; снабжение перемычки патрубком для слива воды. 1 ил. териала по профилю полюсных наконечников 2 вдоль их длины, а в нижней части межполюсного зазора соединены перемычкой 8 из немагнитного материала, являющейся дном рабочей камеры 3, в котором установлен патрубок 6.Рабочая камера 3 снабжена пластинами 9, жестко прикрепленными к торцовым стенкам рабочей камеры, образуя между пластинами 9 и боковыми поверхностями 7 рабочей камеры 3 дополнительные зоны извлечения. В месте окончания профильной части полюсного наконечника 2 пластины 9 выполнены вертикальными, образуя...
Способ очистки газов от пыли
Номер патента: 1535635
Опубликовано: 15.01.1990
Авторы: Касимова, Костин, Савинчук, Черчинцев
МПК: B03C 3/013
...является повышение степени очистки газов от пыли.Пример 1, В качестве кондиционирующего реагента используют кубовый остаток дистилляции капролактама, получаемый при производстве капролактама через циклогексанон.Кубовый остаток дистама имеет следующий Капролакта Натриевая с капроновой Олиго меры лактама Смолы Свободная В пылегаз нормального эл пыленностью 12. В пылегазовый поток ферропроизводства с начальной запы,2 г/м и температуре 100 С ный раствор кубового остатка и капролактама в количестве зовый поток, обработанный пред1535635 формула изобретения 22 - 4313 - 191 - -3 Составитель Г. ВинокуроваРедактор Н. Горват Техред И. Верес Корректор Л. БескидЗаказ 72 Тираж 463ПодписноеВ 11 ИИПИ Государственного комитета по изобретениям и...
Фильтр
Номер патента: 1535636
Опубликовано: 15.01.1990
Авторы: Красносельский, Солодовник, Харьковский
МПК: B03C 3/15
Метки: фильтр
...Совместное действие этих сил складывается и обеспечивает перемещение частиц аэрозоля От поверхности ротора 5 и винтовых образуюцих 6 к поверхности сьемного стакана 8 и статора 1. Вследствие того, что у поверхности винтовых образующих 6 напряженность электрического поля более высокая, отталкивание частиц аэрозоля в сторону статора 1 происходит более интенсивно. Волее высокая напряженность электрического поля у поверхности сетчатого стакана 8 обеспечивает интенсивное притягивацце и удерживание частиц аэрозоля. Кромс того, надежному удерживанию частиц аэрозоля способствует многослойная металлическая сетка съемного стакана 8. Наличие этого стакана способствует эффективному и бысром удалению осажденных частиц аэрозоля из статора 1 и их...
Магнитный дешламатор
Номер патента: 1537296
Опубликовано: 23.01.1990
Авторы: Ворсин, Гончаров, Пилипенко, Сербин
МПК: B03C 1/00
Метки: дешламатор, магнитный
...относится к устройствам для обогащения полезных ископаемых при магнитном обесшламливании тонкоизмельченных железных сильномагнитных руд,Цель изобретения - повышение эффективности дешламации,На фиг. 1 изображен магнитный дешламатор, общий вид; на фиг. 2 - разрез А - А на фиг, . Дешламатор состоит из ванны 1, вращающейся магнитной системы 2, состоящей изнаборамагнитных пластин одинаковойнапряжендети закрепленных на ободе 3,который жестко соединен с валом-трубой 4.МегнФтная система 2 разме 1 цена в прием ном баке 5. На внутренней стенке приемного бака 5 установлен чиститель 6 из нем а гнитн ого м атериал а, Между днищем 7приемного бака 5 и магнитной системой 2имеется зазор 8 для выхода пульпы. Г 1 и тающий патрубок 9 тангенциально...
Подвесной саморазгружающийся электромагнитный железоотделитель
Номер патента: 1537297
Опубликовано: 23.01.1990
Метки: железоотделитель, подвесной, саморазгружающийся, электромагнитный
...магнитопроводом, включаюшегося в себя сердечник 1, полюса 2, прикрепленные к сердечнику 1, полюсные наконечники 3, прикрепленные к полюсам 2, и намагничивающую обмотку, размещенную на сердечнике 1, из ленточного разгрузочного конвейера, включающего в себя ленту 4 со скребками 5 из немагнитного материала, натянутую на барабаны 6, закрепленные на , рамс . Рабочая ветвь ленты 4 расположена под полюсными наконечниками 3, а нерабочая - между полюсными наконечниками 3 и намагничивающей обмоткой 8. Полюса 2, сердечник 1 и обмотка 8 расположены вне разгрузочного конвейера. Железоотделитель работает следуюгцим образом.Железоотделитель устанавливается над конвсйером, перемещающим какой-либо сыпучий немагнитный материал (уголь, руда, песок и т....
Барабанный электрический сепаратор
Номер патента: 1537298
Опубликовано: 23.01.1990
Авторы: Ермаков, Калинин, Колмогоров, Месеняшин, Огурцов
МПК: B03C 7/02
Метки: барабанный, сепаратор, электрический
...соплом 9для подачи в енего газа под давлением,размсщенным за электродами 5 очистки походу вращения осадительного электрода 2параллельно ему. Шель 1 О сопла направленав сторону поверхности осадительного электро да 2 и подсоединена к системе (воздухопроводу ) 11 избыточного давления. Надэлектродом 2 установлен питатель 12 дляподачи сепарируемого материала на электрод 2. С торцов осадительного электрода 2 между электродами 3 и 4 зарядки иэлскгродами 5 очистки установлена перегородка 13. Выход продуктов сепарации в приемики 6 - 8 регулируется отсекателями 14и 5.Сепаратор работает следующим образом.Частицы сепарнруемого материала из питатсля 12 ссыпаются в верхнюю точку врапгающегося осадительного электрода 2, который их транспортирует в зону...
Загрузочное устройство ленточного конвейера
Номер патента: 1539145
Опубликовано: 30.01.1990
Авторы: Боровик, Мизинец, Сикиржицкий
МПК: B03C 1/16, B65G 47/18
Метки: загрузочное, конвейера, ленточного
...магнитов 4, установленныхмежду полюсами магнитопооводов 5 с высьгупающими концами. На поверхности секции магнитной системы образуются пазы 6,расположенные по ломаной линии параллельно друг другу. При этом поперечное сечение пазов имеет вид цилиндрической поверхности 7. По ходу, движениягрузопотока секции магнитных систем имеютразную поверхность: в начале загрузочногоустройства секция магнитной системы 4 выполнена с большей рабочей поверхностью,чем другие.Загрузочное устройство работает следуюцим образом,Ферромагнитные предметы, двигаясь вместе с грузопотоком, попадают на загрузочое устройство и перемещаются междуортами 2 по наклонному дну из колосиков 3, снабженных секциями магнитныхсистем. В начале они двигаются по поверхности...
Магнитный дешламатор
Номер патента: 1542621
Опубликовано: 15.02.1990
Авторы: Малый, Минухин, Потапов
МПК: B03C 1/00
Метки: дешламатор, магнитный
...фиг, 2 - кольцевой питающий короб с намагничивающими блоками, вертикальный разрез; на фиг. 3 - - короб, вид в плане.Магнитный дешламатор включает цилиндроконический корпус 1 с вертикальным валом 2, кольцевой питающий короб 3, намагничивающие блоки 4 и 5, выполненные в виде замкнутых колец и установленные с зазором между собой концентрично питающему коробу, приспособление 6 для разгрузки песков, сливной желоб 7, граблины 8, закрепленные на валу 2. При этом один из намагничивающих блоков 5 установлен с возможностью вращения, а постоянные магниты установлены с чередованием полярности.Магнитный дешламатор работает следующим образом.Исходное питание поступает в кольцевой короб 3 и попадает в зазор между подвижным намагничивающим блоком 5 и...
