Антоненко
Устройство для прогнозирования времени восстановления сложного технического объекта
Номер патента: 1748159
Опубликовано: 15.07.1992
Авторы: Антоненко, Борисов, Городилов, Решетняк
МПК: G06F 15/46
Метки: восстановления, времени, объекта, прогнозирования, сложного, технического
...(задерживается сигнал на время срабатывания блока 26 дифференцирования). Блок 26 дифференцирования в частном случае может быть, выполнен в виде блока вычитания, второй вход которого соединен с первым входом через элемент задержки, величина которой равна периоду обновления информации на входе блока дифференцирования. Сигналы с выхода второго элемента 18 задержки и блока 26 дифференцирования поступают на входй первого блока 19 деления, на выходе которого формируется сигнал уточнения велйчины (4), Сигнал с выхода блока 19 поступает на вход сумматора 20, который формирует на выходе сигнал уточненной величины (4), т,е. лучшего приближения искомого коэффициента снижения времени восстановления по условию (2). С выхода второго алгебраического...
Устройство для измельчения
Номер патента: 1747154
Опубликовано: 15.07.1992
Авторы: Антоненко, Горюшинский, Эльконюк
МПК: B02C 13/04
Метки: измельчения
...угол наклона, противоположный предшествующему, и смещен с перекрытием встречного егоконца,Площадка 10, на которой установленпривод 11, связанный с валом 8 и.прикрепленный к ней с помощью подшипниковыхузлов (не показаны), смонтированана оси, 12, жестко закрепленной на раме 13, и снабкена талрепами.(тендерами) 14 и 15, каждый из которых винтом 16 прикреплен кплощадке 10, а другим винтом 17 - к раме13. Винты б и 17 талрепа соединены муфтой18.Между верхней и нижней ветвями конвейера на раме 13 смонтирован вал 19, наконцах которого закреплены звездочки 20,входящие в зацепление с крайними рядамицепей 6, а между звездочками 20 расположены элементы 21, входящие в зазоры между рядами цепей. Элементы 21 могут бытьвыполнены в виде упругой петли,...
Способ функциональной коррекции артериального давления
Номер патента: 1745200
Опубликовано: 07.07.1992
Авторы: Антоненко, Асылбекова, Василевский, Гондарева, Койчубеков, Риклефс, Сейсембеков
МПК: A61B 5/00
Метки: артериального, давления, коррекции, функциональной
...эффект нормализации АД методом биоуправления сохраняется в течение года, тогда как эффект, достигнутый фармакотерапией менее выражен (отличия от исходных значений с течением времени нивелируются).Из приведенных данных следует, что 2 предлагаемый метод обладает высокой эффективностью как на исходных этапах лечения, так и пролонгированной эффективностью по сравнению с фармакотерапией.П р и м е р 1 (АГ), Больной П 18 пет, предъявлял множество жалоб во время медосмотра в 1987 госновными из которых были постоянные головные боли в области затылка, в височных частях, боли колющего характера в области сердца, Фиксировали подъем АД до 152/95 мм рт.ст, Больной прошел 6 сеансов биоуправления. а 4 сеансе АД нормализовалось и сохранилось до...
Воздушный конденсатор
Номер патента: 1744413
Опубликовано: 30.06.1992
Авторы: Антоненко, Вистяк, Дорошенко, Кивензор, Швабский
МПК: F28F 1/32
Метки: воздушный, конденсатор
...пучка и пластин оребрения, имеющих плоские и гофрированные участки с регулярной шероховатостью поверхности в виде дополнительного рифления, последнее выполнено в форме плавно очерченных выступов на межтрубных гофрированных участках пластин оребрения, причем величина эквивалентного диаметра каналов трубного пучка связана с высотой дополнительного рифления соотношением Оэ/е = 3,0-12,0, а отношение высоты и шага дополнительного рифления составляете/р=0.05-0,15, где Оэ - эквивалентный диаметр каналов трубного пучка; е - высота выступов дополнительного рифления; р - шаг выступов дополнительного рифления.На фиг,1 изображен воздушный конденсатор. на фиг,2 - пластина оребрения с заявленными геометрическими параметрами (е - высота выступа...
Делительно-суммирующий клапан
Номер патента: 1744312
Опубликовано: 30.06.1992
Авторы: Антоненко, Колосов, Рыбак, Яцухин
МПК: F15B 11/22
Метки: делительно-суммирующий, клапан
...камеры 24 через регулируемые сопротивления 19 и 20 и входные отверстия 2 и 3 рабочая жидкость поступает в камеры 10 и 11 управления, а далее через трубки Вентури 6 и 7 она поступает в выходные отверстия 4 и 5, При этом давление во вспомогательных камерах 14 и 15 будет меньше, чем в соответствующих им камерах 10 и 11 управления на величину скоростных напоров в горловинах 12 и 13 трубок Вентури 6 и 7 соответственно.В случае равенства расходов в ветвях скоростные напоры в горловинах 12 и 13 будут одинаковы, а, следовательно, мембранные элементы 16 и 17 будут находиться под равными перепадами давлений, направленными в противоположные стороны, а так как эффективные площади мембранных элементов 16 и 17 одинаковы, то одинаковы и силы, с...
Многопоточный делитель-сумматор потоков
Номер патента: 1742530
Опубликовано: 23.06.1992
Авторы: Антоненко, Рыбак, Яцухин
МПК: F15B 11/22
Метки: делитель-сумматор, многопоточный, потоков
...13 и 14, переменные дроссели 18-20 подается в выходные полости 10 - 12 и через каналы 3-5 отвода к гидродвигателям. Часть рабочей жидкости из горловин 33 - 35 трубок Вентури подается в полости 23 - 26 управления. При1742530 г п ь огкяг о ю тиции Составитель В,БочаровТехред М.Моргентал Редактор О,Головач Корректор М.Пож Заказ 2272 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужго,Гагарина. 101 равенстве нагрузок на гидродвигателях расходы в разветвленных потоках, а следовательно, и через горловины 33 - 35 равны, поэтому давления в полостях 23 - 26 управления равны. В результате отсутствия перепада...
Способ открытой разработки месторождений
Номер патента: 1740669
Опубликовано: 15.06.1992
Авторы: Антоненко, Богданов, Гаврилюк, Евпак, Панчошный, Пиреев, Романенко, Саворский
МПК: E21C 41/26
Метки: месторождений, открытой, разработки
...пространства периферийных участков, затем отрабатывают центральную часть второй очереди и заполняют выработанное пространство карьера хвостами.Благодаря указанному способу представляется возможным совместно и одновременно вести горные работы в рабочей зоне и укладывать там же хвосты. обладающие высокой водонасыщенностью.Учитывая, что под хвостохранилище выделяются большие площади земли, расположенные в 30 и более километрах от комбинатов, представляется возможным резко сократить величину земельного отвода под хвостохранилище и сократить дальность перемещения хвостов. В связи с уменьшением площадей под хвостохранилище снижается запыленность, а также подтопление земель вредными отходами обогащения (хвостами),На фиг,1 показаны периферийный...
Способ изготовления фарфоровых изделий
Номер патента: 1738795
Опубликовано: 07.06.1992
Авторы: Антоненко, Богуславский, Долин, Савич
МПК: C04B 33/24
Метки: фарфоровых
...каолиновую и кварц-полевошпатовую составляющие, при измельчении кварц-полевошпатового компонента вводят 5%-ный водный раствор натрийполикарбоксилата в количестве 0,05-0,1% от массы полученной кварц-полевошпатовой составляющей и измельчение проводят до получения дисперсности частиц 0,1-5,0 мкм 55% и 5,0-50 мкм 45%, а при последующем смешивании с. глинистой составляющей в качестве ПАВ вводят 10%-ный водный раствор гидроксилзтилцеллюлозы в количестве 0.1-0.5% по сухой массе.1738795 Применение предлагаемого способа изготовления фарфоровых изделий из каолинкварц-полевошпатового природного сырья способствует снижению себестоимости их изготовления эа счет интенсификации про-. цесса приготовления фарфоровой массы при одновременном снижении...
Фотоприемное устройство
Номер патента: 1734228
Опубликовано: 15.05.1992
Авторы: Антоненко, Бундин, Сивак, Смирнов, Чувашов, Шаляпин, Шаповалов
МПК: H04N 3/15
Метки: фотоприемное
...емкостей ячеек). Таким образом, работа устройства производится в ре1734228 40 50 55 жиме накопления сигналов непосредственно в ячейках матрицы 1, Продолжительность экспозиции матрицы 1 в этом случае определяется также длительностью интервала стробирования, Каждый акт экспозиции завершается обновлением зарядов ячеек, т,е. сбросом накопленного сигнала. Данный алгоритм реализуется включением между выходом блока 5 синхронизации и управляющим входом мультиплексора пиания 3 делителя частоты и при одновременном подключении управляющего входа мультиплексора опроса б непосредственно к идентичному (по частоте) выходу блока 5 синхронизации, При этом длительность открытого состояния делителя частоты 4 в целое число раз меньше закрытоо и составляет...
Полунавесной фронтальный кормоуборочный комбайн для агрегатирования с энергетическим средством
Номер патента: 1731089
Опубликовано: 07.05.1992
Авторы: Антоненко, Дрозд, Кисель, Лев, Мордухович, Никельшпур, Старовойтов, Шац, Шуринов
МПК: A01D 67/00
Метки: агрегатирования, комбайн, кормоуборочный, полунавесной, средством, фронтальный, энергетическим
...8, Измельчитель 1 с жаткой 4 навешен на универсальное энергетическое средство (УЭС) 10.Комбайн работает следующим образом.При прямолинейном движении агрегата в составе УЭС 10, измельчителя 1 и жатки 4 нэ поле жатка 4 сплошного среза 4 захватывает растения, срезает их у комля, собирает в пучок и подает комлем вперед в питающий аппарат измельчителя 1, где они измельчаются и через выгрузной трубопровод (не обозначен) подаются в транспортное средство,При этом копирующие колеса 2.комбайна накатывают колею, по которой затем движется УЭС 10, При возможных отклонениях агрегата от прямолинейного направления движения определяющим является движе1731089 30 35 40 45 50 55 ние колес УЭС 10, а колеса 2 комбайна, навешенного на УЭС 10,...

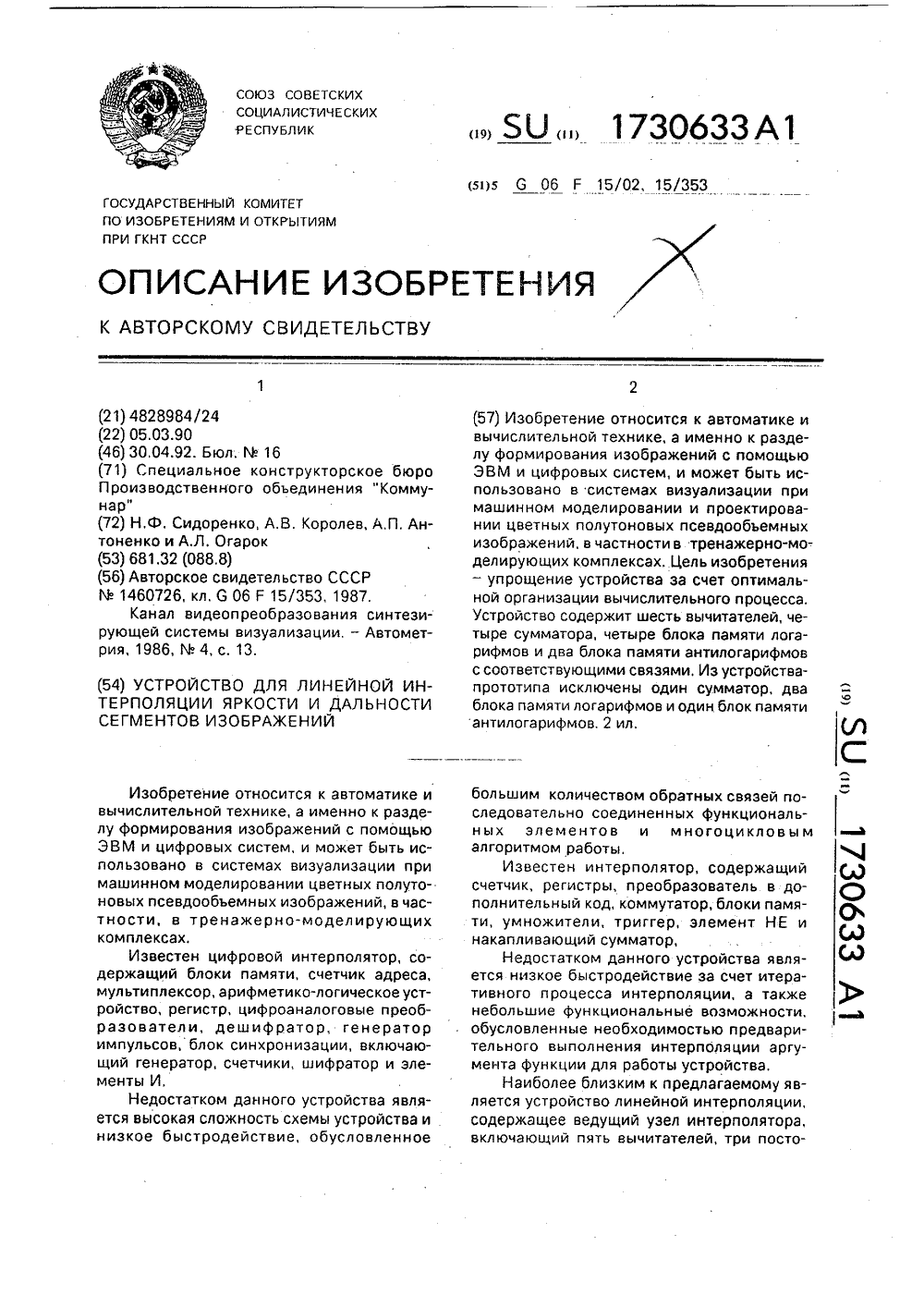

Устройство для линейной интерполяции яркости и дальности сегментов изображений
Номер патента: 1730633
Опубликовано: 30.04.1992
Авторы: Антоненко, Королев, Огарок, Сидоренко
МПК: G06F 15/02, G06F 15/353
Метки: дальности, изображений, интерполяции, линейной, сегментов, яркости
...логарифма значения расстояния от левой границы сегмента до точки развертки сегмента соответственно.50 Вычитатель 8 служит для, определениязначения разности яркостей границ сегментов Рк- Е.Блок 9 памяти логарифмов предназначен для определения значения двоичного 55 логарифма модуля разности яркостей границ сегментов.Вычитатель 10 служит для определениязначения двоичного логарифма модуля при 1730633ращения яркости последующей точки развертки сегмента изображения по оси Х.Сумматор 11 предназначен для определения значения двоичного логарифма модуля приращения яркости точки развертки сегмента относительно яркости левой границы сегмента в соответствии с выражением1 одг 1 ЬЕС 1 =одг 10 г+ 1 одг ЬХС . (5) Блок 12 памяти антилогарифмов...
Модуль для вычисления логических производных
Номер патента: 1730617
Опубликовано: 30.04.1992
Авторы: Антоненко, Зайцева, Шмерко, Янушкевич
МПК: G06F 7/04
Метки: вычисления, логических, модуль, производных
...- 43 и два элемента ИЛИ 44 и 45.Схемы информационных потоков через45 второй коммутатор 3 показаны на фиг. 4,Сдвиговые регистры 5 предназначеныдля хранения и формирования исходныхданных и результатов промежуточных вычислений,50 Сдвиговые регистры 6 предназначеныдля хранения и формирования результатоввычислений элементов вектора значенийдХ/д х; илид(Х/д х 1 д х логической производной,55 Таким образом, на выходах первого 28 и второго 29 Т-триггеров сохраняются сигналы "1", которые поступают соответственно на второй и первый управляющие выходы 18 и 17 узла управления до момента времени ь (щ = (К)1("+ 21("),Первый режим работы узла 1 управления определяется нулевым уровнем сигнала, который подается навход 7 признака режима узла управления в...
Способ ферментации табачного сырья
Номер патента: 1729416
Опубликовано: 30.04.1992
Авторы: Антоненко, Аракелова, Банашек
МПК: A24B 3/12
Метки: сырья, табачного, ферментации
...с серной кислотой, имеющей концентрацию 30 - 50 .В предлагаемом способе вторая фаза ферментации происходит только при использовании рециркуляционного воздуха, В процессе ферментации воздух насыщается парами аммиака, никотина и других веществ, затем этот воздух отсасывается из ферментационной камеры и поступает в камеру орошения с серной кислотой. При контакте серной кислоты с воздухом из нее поглощаются летучие соединения основного характера, к которым относятся пары никотина и аммиака.Концентрация паров никотина и аммиака в воздухе снижается, очищенный воздух вновь поступает в ферментационную камеру. Снижение концентрации паров никотина и аммиака в воздухе ферментационной камеры способствует интенсификации их испарения из табака....
Шнек жатки
Номер патента: 1727652
Опубликовано: 23.04.1992
Авторы: Антоненко, Лабецкий, Николаев, Примак, Селицкий, Финкельштейн, Шуринов
МПК: A01D 34/00, A01D 89/00
...по эвольвенте в сторону рабочего вращения ( ир ), а широкие торцы 7 отогнуты навстречу друг другу расположены в радиальной плоскости шнека и установлены с перекрытием по отношению к концам спиральной ленты 1. При этом отогнутые торцы 7 косынок 5 расположены в радиальной плоскости шнека или отклонены от этой плоскости под углом до 15 в направлении рабочего вращения диска (вр).Сельскохозяйственная машина для кошения и подбора валков содержит платформу 8, боковины, мотовило 9 с беговыми дорожками 10, режущий аппарат 11, сообщенный посредством механизма привода 12 с валом 13. На платформе 8 установлен шнек с закрепленными на торцах его спиральной ленты 1 косынками 5. При работе шнек вращается в направлении ор, при этом косынки 5,...
Способ контроля качества металлизации отверстий печатных плат
Номер патента: 1723681
Опубликовано: 30.03.1992
Авторы: Антоненко, Байдин
МПК: H05K 3/42
Метки: качества, металлизации, отверстий, печатных, плат
...считаться удовлетворительной.Известен также волоконно-оптическийспособ контроля, при котором пучок оптических волокон вводят в контролируемое отверстие, а на экране наблюдают качествоотверстия.Специальные дорогостоящие оптические устройства, обеспечивающие развертку боковой поверхности отверстий, .такжемалопроизводительны, а процесс контроля,осуществляемый на этих устройствах,сложно автоматизировать.Известен также способ контроля качества металлиэации отверстий печатныхплат, заключающийся в том, что отверстияплаты заполняют прозрачной жидкостью собразованием менисков смачивания у одного или двух краев отверстий. Благодаря явлению преломления света на вогнутоммениске внутреннюю цилиндрическую поверхность каждого отверстия преобразуютв...
Фильтр-пресс
Номер патента: 1719020
Опубликовано: 15.03.1992
Автор: Антоненко
МПК: B01D 25/12
Метки: фильтр-пресс
...на натяжной валик 42 механизма 16 натяжения. После натяжного валика 42 фильтровэльнэя ткань проходит валик 43 и направляется вдоль фильтр-пресса на обводной валик 38, Таким образом бесконечное кольцо фильтровальной ткани 15 замыкается,Фильтр-пресс работает следующим образом.Набор фильтровальных блоков с помощью механизма 7 зажима (фиг,1) перемещается к упорной плите 3. Фиксаторами 6 механизм 7 зажима фиксируется, после чего блоки с плитами сжимаются до герметизации камер фильтр-пресса, После этого по пэтрубку 13 в фильтр-пресс подается суспензия под избыточным давлением, Далее суспензия проходит по каналам 39 и 31После заполнения фильтр-пресса суспензией в его камерах образуется избыточное давление, под которымсуспензияразделяется на...
Электрическая машина
Номер патента: 1713022
Опубликовано: 15.02.1992
Авторы: Антоненко, Буданцев, Забарский, Ксенофонтов, Лесник, Мазуренко, Мних, Чинаров
МПК: H02K 5/04
Метки: электрическая
...Гнезда для подшипниковых узлов имеютпрорези 12 для размещения вала ротора 20при напрессовке корпуса на магнитопровод,При необходимости уменьшения осевой длины машины за счет расположенияподшипника внутри лобовых частей обмотки статора гнезда для крепления подшипниковых узлов 13 (фиг.5 и 6) выполнены в видесквозного отверстия с диаметром, большимдиаметра ротора. При такой конструкцииэлектрической машины ротор вставляют в 30расточку статора после напрессовки корпуса в виде рамы. Подшипниковые узлы посадочными местами вставляют всоответствующие гнезда и прикрепляют краме, напоимер обжагием усиков 14 вокруг 35стороны оамыПри необходимости. рама может бытьзафиксирована на магнитопроводе однимиз известных способов - пружинным...
Устройство для очистки воздуха
Номер патента: 1710064
Опубликовано: 07.02.1992
Авторы: Антоненко, Бирман, Гасанов, Кузин, Лемберг, Сологуб, Тихий
МПК: A61G 10/00, A61L 9/00
Метки: воздуха
...6 и рассекателю 8 по ходу воздушного тракта оказываются четыре последовательные камеры 12-15 глушения,Стенки корпуса 1, а также. поверхности перегородки 6 и рассекателя 8 облицованы звукопоглощающим материалом 16.Устройство для очистки воздуха работает следующим образом,При включении нагнетателя 3 воздух извне засасывается через фильтр 2 грубой очистки и направляется нагнетателем 3 последовательно в камеры 12, 13 и 14, затем в нагреватель 4, камеру 15 и бактериальный фильтр 5, откуда абактериальный воздух поступает к больному ламинарным потоком со скоростью 0,30,5 м/с,Как видно из конструкции, обеспечено многократное изменение направления и скорости воздуха в процессе его обработки.Попав из нагнетателя 3 в камеру 12, воздух...
Устройство совмещения двух диапазонов частот
Номер патента: 1707660
Опубликовано: 23.01.1992
Авторы: Антоненко, Берлявский, Крутиков, Модель, Павлов, Сидоренко, Черепанов
МПК: H01P 1/161
Метки: двух, диапазонов, совмещения, частот
...частот в полне в виде ч=тырехГ-образных в";: ","се г 3 нижнего диапазона частот, уста о ле нь,х на торце стугени 11 меньше;о д 1 з летка равномерно поокр,жчости и ор, ентиозе; ных концами всторону селектора 3 с,",о ".; з.-,. лых голяриззцпй,)с,рси"е" сем- е 1, двух диапазонов чзс от рзбо.;е сле,-,.,"и образом.Сигераты двди:гзесн, эзс эт например от антенны. гоступз зт е о реэзккруглсго валловодз 1 Сигналы н, жнего диапазона часто- стрзжаются от Г-образныхвибраторов 13 н,;жнего диапазона частот,котоРые являются резонзнсньмл для длиныволны А., и дополнительно от селектора 3ортогональньх поляризаций, который является запредельным для вс.ны А 2, и поступают в окна 8 свзи и далее в отрезки 4-7прямоугольного вслловода После...
Поплавковый плотномер
Номер патента: 1696967
Опубликовано: 07.12.1991
Авторы: Антоненко, Габинский, Искендеров, Новаковский
МПК: G01N 9/02
Метки: плотномер, поплавковый
...нуля или смещения области измерения при работе с различными по удельному весу газами и жидкостями,Поплавковый плотномер работает следующим образом.Измерение плотности жидкости сводится к определению величины погружения в нее полого поплавка 3, заполненного заранее известным газом, при поддержании постоянным уровня исследуемой жидкости в измерительном сосуде, При этом испытуемая жидкость поступает через входной патрубок с обратным клапаном 8 в измерительный сосуд 1 и, переливаясь через порог 13, удаляется через открытый кран выходного патрубка 9,Для очистки полости поплавка 3 от остатков газа или воздуха открывают клапан 5, для чего подают питание на катушку 11 от формирователя 14 однополярных прерывистых импульсов, При этом с...
Гидравлический двигатель потока
Номер патента: 1696756
Опубликовано: 07.12.1991
Авторы: Антоненко, Рыбак, Яцухин
МПК: F15B 11/22, F15B 13/06, F15C 3/04 ...
Метки: гидравлический, двигатель, потока
...выполнены глухие осевые отверстия 13, 14 с перегооодкой 15 между ними в середине золотника и радиальные отвеостия 16, 17, сообщенные с осевыми отверстиями. Делитель выполнен с установленной в корпусе 1 мембраной 7, соединенной с золотником 2, а полость корпуса выполнена с управляющими камерами 8, 9, расположенными с обеих сторон мембраны 7 и сообщенными с входным каналом 12 через постоянные дроссели 10, 11, выполненные в стенках управляющих камею, 1 ил. полости корпуса 1 размещен золотник жду торцами золотника и торцовыми ми полости образованы переменные ели 3, 4, подключенные к выходнымм 5, б, Золотник 2 соединен с мемб, установленной в корпусе, С обеихмембраны 7 выполнены управляю- амеры 8, 9, сообщенные через постодроссели 10,...
Окклюзирующее устройство
Номер патента: 1695940
Опубликовано: 07.12.1991
Авторы: Антоненко, Гончаров, Савенко, Щеглов
МПК: A61M 25/04, A61M 25/10
Метки: окклюзирующее
...9 в полость баллона 1, которое по катетеру 2 удаляется, По мере заполнения баллона 3 силиконом происходит заполнение баллона 1 последним до полного его заполнения и надежной абтурации полости аневризмы,Использование окклюзирующего устройства обеспечит его удержание в аневризме с широкой шейкой за счет мгновенной полимеризации наполнителя баллона.Формула изобретения Окклюзирующее устройство, содержащее два размещенных один в другом баллона со сьемными катетерами, при этом внутренний баллон имеет расположенную в нем рентгеноконтрастную метку, о т л и ч аю щ е е с я тем, что, с целью выключения из системы сонных артерий аневризмы любого размера с широкой шейкой, в стенке внутреннего баллона выполнены самозатягивающиеся отверстия, б...
Устройство для определения экстремумов
Номер патента: 1695291
Опубликовано: 30.11.1991
Авторы: Антоненко, Королев, Огарок, Остроумов, Сидоренко
МПК: G06F 7/06
Метки: экстремумов
...на третий вход45 элемента НЕ 25. Шестой синхроимпульс. поступающий с входа 33 синхронизации устройства на вход распределителя 17 иьпульсовизменяет содержимое регистров 15 и 16 исчетчика 23 номера выборки. При этом50 Аб = 16, Вб = 5, АбВб (165), Й = 6.Тэк как двоичный код шестой выборкибб = Аб = 16 больше, чем двоичный код пятойвыборки й = Вб = 5 (фиг 2, б), то потенциаллогической единицы с выхода Асхемы 1855 сравнения поступает на вход установки внулевое состояние триггера 19 и на первый вход элемента И 20. Триггер 19 переключается в нулевое состояние (фиг, 2, д,е), Тэк как во время переключения тригге 1695291 10ра 19 в нулевое состояние на его прямом выходе еще находится потенциал логической единицы, то на выходе элемента И 20...
Холодильная установка с тепловым насосом
Номер патента: 1695072
Опубликовано: 30.11.1991
Авторы: Антоненко, Гордейчук, Радионов
МПК: F25B 29/00
Метки: насосом, тепловым, холодильная
...хладагвла, Сконденсированный хладагент иэ ресивера 4 поступает в дроссельный орган 5, огкуда в виде парожидкостной смеси подается в испаритель 6, где, обмениваясь теплОм с потребителем холода, выкипает. Пары55 тора 12, которые могут быть оребрены накатанными на их поверхности ребрами, при этом за счет удлинения пути движения паров возрастает их скорость. Кроме того, перегородка 18 препятствует стеканию конденсата, который все-таки образуется 10152025 30 35 40 45 50 хладагента отсасываются компрессором 1 ицикл повторяется,В утилизаторе 2 тепла осуществляется раздельная утилизация тепла форконденсации в форконденсаторе 12) и конденсации (в конденсаторе 7) с получением соответственно горячей и теплой воды.Так, сбив перегрев хладагента,...
Способ производства крепленого вина
Номер патента: 1693030
Опубликовано: 23.11.1991
Авторы: Антоненко, Посметный, Рейтблат, Саришвили, Смирнова, Шур
МПК: C12G 1/02, C12G 1/022, C12G 3/07 ...
Метки: вина, крепленого, производства
...виноматериал, полученный путем полного сбраживания сусла крепостью 10-12 об. ссодержанием общей сернистой кислоты100 мг(дм, подслащивают резервуарнымликером из расчета наброда спирта в смеси14-16 об.ои направляют на брожение ваппарат с насадкой, на которую предварительно наносят дрожжи Яассйагоаусез ии,штамм 39 в количестве 140 - 160 млн(смэ.Одновременно в поток виноматериала снизу вводят физиологически активную культуру дрожжей ЯассЬагопуссезии штамм 39из расчета ее содержания в бродильнойсмеси 15-20 млнlсм,Вторую порцию ликера вводят в процессе брожения при остаточной сахаристости 2-3 г/100 см 3 иэ расчета набродаспирта в сбраживаемом виноматериале 1718 об, о . Вместе с второй порцией ликера впоток вводят физиологически...
Устройство для эксплуатации обводненного нефтяного пласта
Номер патента: 1687771
Опубликовано: 30.10.1991
Авторы: Антоненко, Перепеличенко
МПК: E21B 43/00
Метки: нефтяного, обводненного, пласта, эксплуатации
...за счет возможности отбора нефти при Одновременном предотвращении поплдания воды в нефтяну)о часть пласта.На чертеже показана схема обустройства скважины.Устройство для эксплуатации обводненного нефтяного пласта содержи размещенный в скважине 1 пакер 2, установленный в зоне водно-нефтяного .пласта 3 под насосом 4, и колонну 5 на соосно-компрессорных труб со скважинным насосом 4 и хвостовиком 6, установленным в пакере 2, Устройство также снабжено дифференциальным регулируемым клапаном 7, размещенным на хвостовике 6 под приемом насоса 4, над пакером 2 с возможностью гидравлического сообщения надпакерного пространства скважины 1 с полостью хвостовика 6. В нижнем торце хвостовика 6 установлен обратный клапан 8.Устройство работает следующим...
Способ открытой разработки месторождений полезных ископаемых
Номер патента: 1686169
Опубликовано: 23.10.1991
Авторы: Антоненко, Зотеев, Иванченко, Коваленко
МПК: E21C 41/26
Метки: ископаемых, месторождений, открытой, полезных, разработки
...определяют в зависимости от протяженности фронта добычных уступов, обьема вскрышных пород, фактически отрабатываемого за определенный период, и обьема добываемого полезного ископаемого за тот же период по следующей зависимости;1 в=Чп,где Ев - протяженность фронта вскрышныхуступов, м,1 д - протяженность фронта добычныхуступов, обеспечивающая плановый обьемдобычи полезного ископаемого,м;Чвт, - объем вскрышных пород, фактически отрабатываемых за определенныйпромежуток времени, мз;Чп.т, - объем добываемого полезного ископаемого эа тот же промежуток времени,зЗаоткоску целиков осуществляют вертикальными или наклонными отрезнымищелями.Отдельные группы вскрышных уступовставят на временную консервацик) послетого, как их число в группе достигнет...
Теплоаэрационная вставка улья
Номер патента: 1685329
Опубликовано: 23.10.1991
Автор: Антоненко
МПК: A01K 51/00
Метки: вставка, теплоаэрационная, улья
...комбинат "Патент", г. Ужгород, ул, Гагарин Изобретение относится к пчеловодству, в частности к устройствам деталей улья, и может найти применение для обеспечения оптимального режима микроклимата в жилищах пчел,Цель изобретения - улучшение микроклимата в улье.На фиг.1 изображена теплоаэрационная вставка, общий вид; на фиг.2 - улей е установленной теплоаэрационной вставкой, общий вид.Теплоаэрационная вставка содержит поддон 1, обвязку 2, сетку 3. Обвязка 2 выполнена из электроизоляционного материала, В поддоне 1 размещено вещество с переменной электропроводностью, например поваренная соль, Сетка 3 и поддон 1 являются электродами и через проводники 4 соединены с источником 5 питания. Теплоаэрационная вставка в рабочем...
Установка для испытания образцов протекторных резин на износ
Номер патента: 1682881
Опубликовано: 07.10.1991
Авторы: Антоненко, Кузнецов, Лушников
МПК: G01N 3/56
Метки: износ, испытания, образцов, протекторных, резин
...шарнирно соединенные тяги 8 и 9, свободные концы которых связаны с помощью двух упругих элементов 10 и 11 соответствен но с вибратором 7 и держателем 5 образца 6, и средство 12 предварительного сжатия первого упругого элемента 10, узел переме" щения выполнен в виде подпружиненной тяги 13 и шарнирного параллелограмма 14, 25 который одним своим звеном связан с одним концом подпружиненной тяги 13, а последняя другим своим концом связана с рамой 1, две тенэотяги 15 и 16 связанные с регистрирующей аппаратурой, 30Установка работает следующим образом.Предварительно средством 12 сжимают первый упругий элемент 10, Включают привод 4 вращения и вибратор 7. Средство 12 35 предварительного сжатия перемещается в направлении, перпендикулярном к...
Парогенератор и способ работы парогенератора
Номер патента: 1673827
Опубликовано: 30.08.1991
Авторы: Антоненко, Кудрицкая, Кудрицкий, Островский, Чистяков
МПК: F28F 13/14
Метки: парогенератор, парогенератора, работы
...К. Тогда для воды Ь = 2,5 мм. Верхний слой 6 может быть выполнен иэ пермаллоя (термоЭДС пары медь-пермаллой составляет около 0,0510 птВ/К). Паросборники 3 могут быть выполнены из органического стекла с объемом 16 мм,Способ работы парогенератора следующий.Воду испаряют при атмосферном давлении на высокотеплопроводных медных участках 2 в режиме изолированных паровых пузырей(эквивалентный диаметр Ь участков 2 составляет 2,5 мм) при перегреве теплообмен ной поверхности 10 К (относител ь но температурыы насыщения), Частота 1 иамплитуда А образования паровых пузырейсоставляют при этом 40 с и 4 К, Благодаря15 электрической связи вибровозбудителя 5 сверхним и нижним слоями узел 4 крепленияпаросборников 3 подвергают вибрации стой же частотой 1 =...
