Абаринов

Номер патента: 1452948

Опубликовано: 23.01.1989

Авторы: Абаринов, Никеенков, Пономорев, Саркисов

МПК: E21B 47/12

Метки: автономный, каротажный, прибор, цифровой

...на отключение питания от измеритель 50 3аналого-цифровому преобразователю 14 для преобразования аналогового сигнала с выхода первого коммутатора 6 в соответствующий параллельный двоичный код, на цифровых выходах с первого по двенадцатый раз. ряд появляется двоичный код, соответствующий значению первого параметра. Причем, если значение кода больше, чем максимальный девятиразрядный код, т.е. 511, то на старших разрядах: десятом, одиннадцатом и двенадцатом присутствует хотя бы одна единичка, при этом элемент ИЛИ 18 открывает коммутатор 21 групп кодов для прохождения на входы многоканального ключевого блока 20 разряды аналого-цифрового преобразователя 14 с четвертого по двенадцатый и записывает метку масштаба на одиннадцатую дорожку...

Номер патента: 1432776

Опубликовано: 23.10.1988

Авторы: Абаринов, Козусев, Разин

МПК: H03M 1/66

Метки: времени, преобразователя, установления, цифроаналогового

...до вхождения сигнала ЦАЛ 25 в заданную зону, когда компараторы 1 О и 11 снова начинают Фиксироваться в единичном состоянии. Код счетчика 17 после К измерений снова будет превышать И, но результат сравнения с первого вьхода компаратора 20 кодов не вызывает изменения состояния Фор - мирователя 5, так как элемент ЗАПРЕТ заблокирован сигналом триггера 22. Положение строб-импульса в дальнейшем остается неизменным, Триггер 23 устанавливается в единичное состояние в момент начала переходного процесса, а обнуляется строб-импульсом. На выходе триггера 23 периодически формируется импульс, длительность которого равна времени установления ЦАП 25 и измеряется с помощью измерителя 24 временных интерваловТаким образом, строб-импульс сдвигается...

Номер патента: 1430477

Опубликовано: 15.10.1988

Авторы: Абаринов, Вартанов, Веледеев, Вийрок, Исупов, Крюков, Кудиш, Марк, Селиванов, Тимофеев

МПК: E02F 9/22

Метки: гидропривод, действия, землеройной, непрерывного, оборудования, рабочего

...гидр) рс)си редел ите, )5 1(, а п)дролиция 19 разгрузки сооб)цена с входом гидрорасцредслителя 16.1 идроцривод работа. г сг)сд кцц)м оора. :)(м.В цейтраль)гоч по,нжепци о гидрорас ирене,)итслеи 16 и 17 гцдролиции О, 18, 19,разгрузки сооб)цс цы церез внутренние ка.ца,)ы гидрораспределителеи с п)дробакоч 15.Все гидроклацацы 9, 1 и 12 ири этом раз)Ужс)ются и персискак)т Через сея жид кость црактицсски без сс)иро)ивг)сция. При это.; раооц 5 )кидкос ь от насосов 1 и 2 попа, ,дает в гидролиццю цизкс)гс),ъ)вг)ени 5 Иа их входы. Гидромоторы 5 и 6 цс вращаются.В положении а гидрорасиределцтелсй 16 и 17 гидролиция 10 разгрузки п)дроклапаца 9 связана цсрез п)дрорасцределители 17 и 16 с гидробаком. Идролцции 18 и 19 разгрузки гидроклацацов 11...

Номер патента: 1421533

Опубликовано: 07.09.1988

Авторы: Абаринов, Вешников, Градецкий, Зиновьев

МПК: B25J 15/00, B25J 15/06

Метки: вакуумный, манипулятора, схват

...22 соединена каналом23 с атмосферой, Штоковая полость 24 40дополнительного пневмоцилиндра соединена с каналами 12 и 13, а поршневаяполость 25 соединена каналом 26 сатмосферой. Дополнительный поршень 18подпружинен относительно крышки 5пружиной 27,Вакуумный схват работает следующимобразом,Схват устанавливают над деталью,При подаче сжатого воздуха в штоковуюполость 6 он частично стравливаетсяв атмосферу через каналы 12 и 13,однако из-за наличия дросселя 11 основной поршень 4, преодолевая сопротивление пружины 17, начинает движение вниз к детали. При касании деталимембраной 14 канал 13 перекрывается,за счет чего возрастает давление вштоковой полости 24, Дополнительный поршень 18 начинает движение вверх, пружина 27 сжимается, а шток 19...

Номер патента: 1409865

Опубликовано: 15.07.1988

Авторы: Абаринов, Вешников, Градецкий

МПК: G01B 13/00

Метки: дифференциальное, перемещений, пневматическое

...плоской формы.На чертеже представлена принципиальная схема устройства.Дифференциальное пневматическое устройство для измерения перемещений содержит сопла 1,2 и 3, заслонку 4 и дифференциальный манометр 5. Сопла 1 и 3 выполнены идентичными цилиндрическими, а среднее сопло 2 выполнено прямоугольным. Входы манометра 5 , сообщены с межсопловыми полостями 6и 7, вывод заслонки 4 из полости 7загерметизирован уплотнением 8.Устройство работает следующим образом, 25 Сжатый воздух с давлением питанияР подводится к входному соплу 1, проходит через измерительное сопло 2, перекрываемое заслонкой 4, и далее через выходное сопло З.Измерительное перемещение передается на заслонку 4,которая открывает (перекрывает) сопло2. Вследствие этого давление в полос...

Номер патента: 1406559

Опубликовано: 30.06.1988

Авторы: Абаринов, Козусев

МПК: G04F 10/04

Метки: времени, выходного, преобразователей, сигнала, установления, цифроаналоговых

...значение ц к = О, записывают в регистр 8 код Й , регулировкой Б к, напряжения источника 12 добиваются вели чины суммарного сигнала, равной нулю,При этом величина значения Ц к определяется из (4)ф Цк = ЖОО 2 К 1 Х + дПТ)(5) 30 Затем в регистр 8 записывают кодИ и компенсируют суммарный сигнал(5): ф К+ й 1(Ц о 6 2 хК Н+йП) О С .учетом значений П к и Цзависимость (4) принимает вид Цфя 2 К 1 Н+ Бой 2- Под 2 .КН 1, О.Если выполняется условие.Н 1, = О, то суммарный сигнал равен нулю для любого кода, т,е. компенсация автоматически выполняется во всех точкахшкалы контролируемого ЦАП. При этом0не зависит от МПороговые уровни формируются путем деления напряжения Цк и -0источника 14 с помощью делителей 16 и 17, При этом пороговые уровни...

Номер патента: 1404230

Опубликовано: 23.06.1988

Авторы: Абаринов, Вешников, Голубев, Градецкий, Рокштро, Хофманн, Шварц

МПК: B23P 19/00, B25J 15/00

Метки: пневматический, сборочный, схват

...усилие пружины 9. Гриходит в движение также шток 1 О поршня, который раздвигает губки 12 при помощи рычажной системы 11. Вал 23 устанавливается между губками 12, толкатель 19 детали переме щается, сжимая пружину 20. После этого полость корпуса пневматического привода губок соединяется с атмосферой и происходит сжатие губок и зажим вала 23. Схват с зажатым валом выводится к отверстию в приемной втулке 22, при этом за счет не точности позиционирования вал 23 и отверстие во втулке 22 могут быть расположены несоосно. После опускания схвата до контакта сопел 13 с торцовой поверхностью ное перемещение в сторону уменьшения величины рассогласования осей деталей до осуществления процесса их сопряжения. 4 ил. втулки 22 начинает работу...

Номер патента: 1395481

Опубликовано: 15.05.1988

Авторы: Абаринов, Вешников, Градецкий

МПК: B25J 13/08, B25J 15/00

Метки: измерительный, схват

...с эластичными прокладками), Таким образом, работа данного схвата инвариантна к взаимному положению детали и схвата и к радиусу кривизны внутреннего отверстия захватываемой детали, 4 О т.е, данный схват обладает свойствами адаптации к изменению параметров внутреннего отверстия и взаимного положе-ния детали и схвата. где Р Г ЭЧтобы выполнить это условие при постоянных Р , Р , Р и Р, необходимо уменьшить Р . Из уравнения 45Так как радиус кривизны пластин 6 соответствует радиусу кривизны отверстия детали, то показания тензадатчиков 22 соответствуют радиусу кривизны отверстия детали. Следовательно, мож но произвести измерение радиуса детали и передать эту информацию в систему управления манипулятора для выбора траектории движения...

Номер патента: 1395480

Опубликовано: 15.05.1988

Авторы: Абаринов, Вешников, Градецкий, Зиновьев

МПК: B25J 15/00

Метки: адаптивный, схват

...упругости пружины 34 в сжатом состоянии. Эта же величина давления Р устанавливается в рабочей полости 31 пневмопривода локального подъема, однако начальное натяжение пружины 8 больше, чем сила давления на поршень 3. Поэтому пор- шень 3 пневмопривода локального подъема остается в исходном положении, а поршень 13 привода зажима начинает движение. При этом очувствленная губка 14, установленная на штоке 12, также начинает движение в сторону детали, и за счет рычажной системы 15 синхронно с ней по направлявшей 9 начинает движение и губка 10. Движение губок 10 и 14 происходит до зажима детали в губках. При этом происходит утапливание ролика 20 вместе с рамкой 19 эачет двиз 13954 жения ее по направляющим 17 внутренней полости 16 губки 14....

Номер патента: 1393634

Опубликовано: 07.05.1988

Авторы: Абаринов, Барабанщиков, Васариньш, Вешников, Гладченко, Градецкий, Зарубин, Зиновьев, Самохвалов

МПК: B25J 15/00

Метки: головка, захватная, измерительная, манипулятора

...пластины 52 и тензодатчика 53 соответствует. диамет" ральному размеру той части детали, эа которую происходит захват губками 48, т,е. ошибка позиционирования на точность измерения влияния не оказьгвает. В случае захвата детали, зажатой в патроне станка, губками 48 и при наличии ошибки позиционирования только одна из губок 48 касается детали. Из-за этого возникает усилие, воздействующее на нее, и эа счет того, .что плита 1 имеет возможность свободного перемещения в пазах фланца 2, 1393634вся конструкция, установленная наплите 1, перемещается под действиемэтого усилия и ошибка компенсируется.При этом губки 48 и: 5 устанавливаются соосно с деталью. Таким образом,ни на манипулятор, ни на деталь, нина патрон станка не оказывается...

Номер патента: 1390023

Опубликовано: 23.04.1988

Авторы: Абаринов, Вешников, Рачков

МПК: B25J 15/06

Метки: вакуумного, захвата, настройки

...вакуумный захват содержит канал 1 подачи сжатого воздуха, сопло с торцовой поверхностью 2 и опоры 3.Способ осуществляют следующим образом.При контакте опор 3 с поверхностью детали 4 сжатый воздух, подаваемый через канал 1, начинает,с большой скоростью выходить из зазоров высотой 6 , в результате чего в зазорах возникает разрежение, которое воздействует на деталь 4, при" жимая ее к опорам 3. Захват может быть обеспечен лишь при определенном соотношении избыточного давления питания и высоты зазора. При некотором значении высоты зазора Ь,кс. суммарная сила от действия избыточного давления сравнивается .(а при дальнейшем увеличении величины зазора и превышает) с силой действия вакуума, Соотношение данного давления и высоты зазора 6 м. явля-...

Номер патента: 1390022

Опубликовано: 23.04.1988

Авторы: Абаринов, Вешников, Рачков

МПК: B25J 15/06

Метки: вакуумный, захват

...10 зависимость грузоподъемности захвата от высоты опор и диаметров плоского торца присоски; на фиг,З - зависимость диаметра плоского торца присоски от высоты опор. 15Вакуумный захват содержит канал 1 подачи сжатого воздуха, сопло 2 с плоским торцом и опоры 3.Вакуумный захват работает следующим образом, 20При контаке опор 3 поверхностью детали 4 сжатый воздух, подаваемый по каналу 1, начинает с большой скоростью вытекать из зазора высотой Ь, создаваемого опарами 3. В 25 результате этого в зазоре возникает разрежение, которое воздействует на деталь 4, прижимая ее к опорам:3 что обеспечивает ее надежный захват, Сброс детали 4 произво дится путем уменьшения давленияпитания сжатого воздух ) Иэ зависимости (фиг.2) видно, что высота опор...

Номер патента: 1381709

Опубликовано: 15.03.1988

Авторы: Абаринов, Козусев

МПК: H03M 1/52

Метки: аналого-цифрового, интегрирующего, преобразования

...46,Работа устройства со вторым вариантом блока управления в первых двух55тактах принципиально не отличаетсяот изложенной. Различие заключаетсяв том, что счетчик во втором тактев течение времени Тинтегрирования Н работает в режиме вычитания, аЗтв третьем такте изменен порядок интегрирования е и 13 , В начале третьего такта при переключении триггера 42 триггер 43 устанавливается вц 1 единичное состояние, сигналом 1 с выхода 40 блока 21 управления через элемент ИЛИ 19 замыкается ключ 3Через элемент И 14 на вход реверсивного счетчика 46 поступают импульсы генератора 8, а реверсивный счетчик 46 работает в режиме суммированияПоскольку в счетчике был записан код И , то он обнулится при поступлении Я импульсов, Таким образом,хобеспечивается...

Номер патента: 1379629

Опубликовано: 07.03.1988

Авторы: Абаринов, Вешников

МПК: G01C 9/10

Метки: наклона, угла

...на середине плиты 2, С помощью редуктора 7 повышают давление в пневматической цепи. 11 ри некотором значении35 давления Р чувствительный элемент 5 начинает движение по плоскости плиты 2, Это значение регистрируют с помощью манометра 8. Оно является функ 40 цией угла наклона Ы плиты 2 к гори 1 1311 эобретенце относится к приборостроению, н частности к измерительцрй технике.11 елью цзобретецця является повышение пожаро- и взрывобеэопасности.На фиг. 1 изображена общая схема устройства; на фиг, 2 - разрез А-А, ц фиг. 1.Устройство состоит из основания 1, плиты 2, связанных шарниром 3, регугцровочно-измерительного винта 4 и чувствительного элемента 5, который подключен к источнику 6 сжатого воздуха через редуктор 7. В пневматическую цепь...

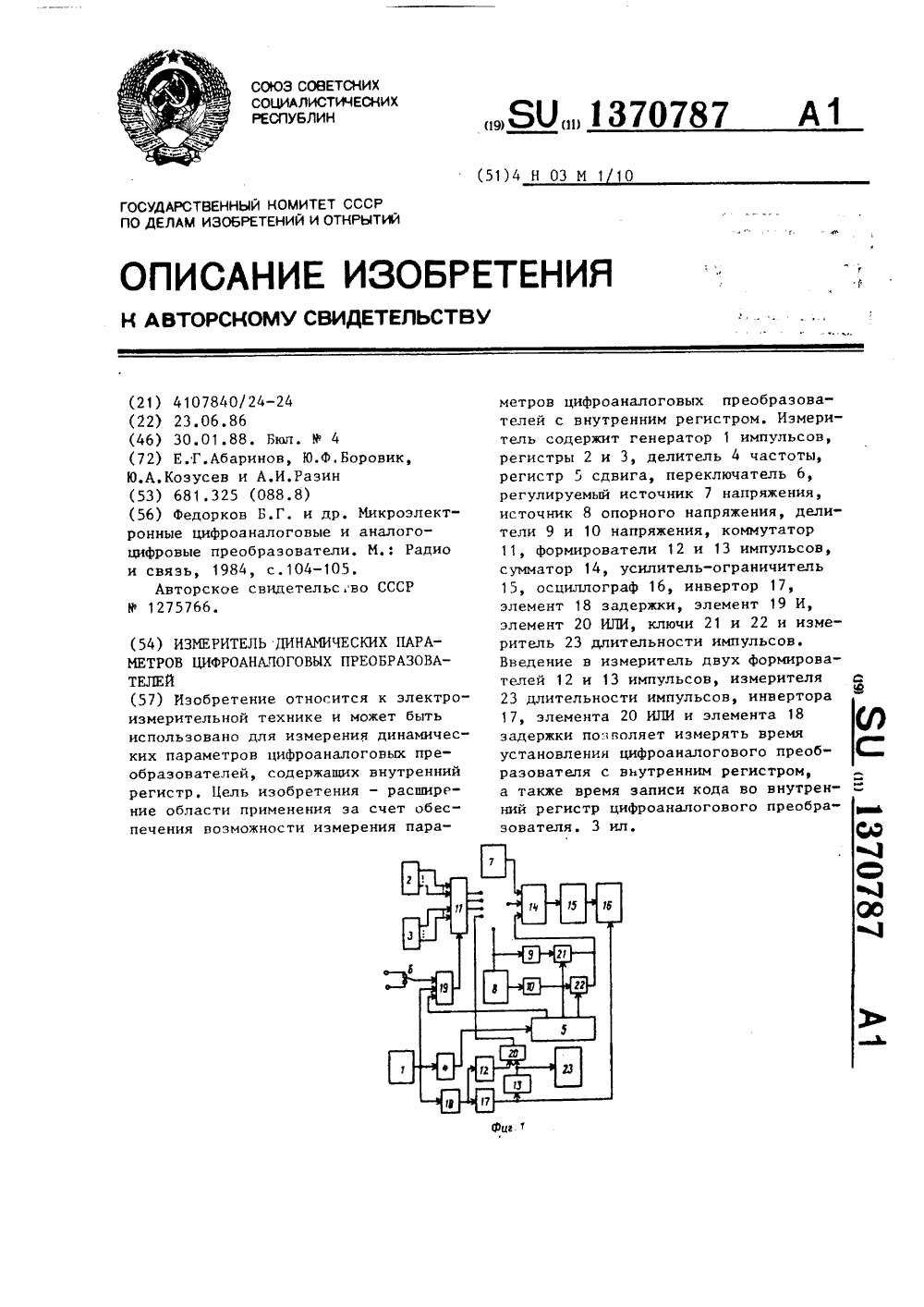

Номер патента: 1370787

Опубликовано: 30.01.1988

Авторы: Абаринов, Боровик, Козусев, Разин

МПК: H03M 1/10

Метки: динамических, измеритель, параметров, преобразователей, цифроаналоговых

...время задержки которого больше времени переключения коммутатора 11, Сигнал с выхода элементов задержки поступает на вход первого формирователя 12 импульсов, а через инвертор 17 (фиг.2 д) - на вход второго формирователя 13 импульсов, который выполнен с регулируемой длительностью импульса, При измерении времени установления сигнала на выходе измеряемого ЦАП длительность импульса на выходе второго формирователя 13 импульсов устанавливается заведомо большей, чем время записи во внутренний регистр измеряемого ЦАП.Импульсом с выхода первого формирователя 12 через элемент 20 (фиг.Зж) осуществляется запись во внутренний регистр измеряемого ЦАП кода И , врезультате на выходе ЦАП формируется13707напряжение, пропорциональное коду И (фиг.2...

Номер патента: 1366392

Опубликовано: 15.01.1988

Авторы: Абаринов, Вешников

МПК: B25J 15/00, B25J 19/02

Метки: очувствленный, робота, схват

...установлен реостат24 с катушкой 25, выполненной эмалированным или оксидированным проводомс последующим покрытием лаком, На катушке 25 зачищена и отполирована контактная дорожка, Каркас 22 можетбыть выполнен из .керамического материалА, пластмассы или гетинакса Выводы катушек реостатов Б и В подсоединяются к измерительной системе.Система может быть выполнена как схема непосредственного измерения сопротивления, а также как мостовая схема с измерением тока амперметром в диагонали моста, причем выводы Б и В находятся на одноименных концах катушек (ближних либо дальних от угла призмы). Очувствленный схват работает следующим образом,Робот позиционирует схват к захватываемой детали, После подачи сигнала на электропневмоклапан 7 воздух под...

Номер патента: 1357554

Опубликовано: 07.12.1987

Авторы: Абаринов, Крайзман, Саркисов

МПК: E21B 47/04, E21B 47/12

Метки: глубины, скважины

...который в свою очередь подключен к записывающему блоку.Устройство работает следующим образом.В процессе измерения намагничиваюшая установка размещается так, цтобы объект измерения, т.е. кабель 4, находился в рабочем зазоре 3 сердечника 1. Причем положение кабеля должно быть таким, чтобы силовые линии поля непрерывно пересекали движущийся кабель. Для этого поперечное сечение кабеля должно быть параллельным силовым линиям поля. По закону электромагнитной индукции в стальном кабеле при этом должна наводиться ЭДС, пропорциональная скорости перемещения=к - 1=ке,г)Фг 1 где Г, - ЭДС индукции;К - коэффициент пропорциональности; Ф - магнитный поток;Я площадь сечения проводника в поле; Чскорость перемещения проводникав поле;- время.Эта...

Номер патента: 1339888

Опубликовано: 23.09.1987

Авторы: Абаринов, Козусев, Некрасов, Разин

МПК: H03M 1/10

Метки: времени, выходного, преобразователей, сигнала, установления, цифроаналоговых

...компараторов 4 и 5. На время деиствия импульса Б п через формирователь 2 кодов на вход ЦАП 1 подключается начальный код М= 30 =00000. На выходе ЦАП 1 при этом устанавливается нулевое напряжение, а усилитель 13 вводится в насыщение отрицательным напряжением, действующим на выходе источника 15. По окончании импульса Н , на входах контролируемого ЦАП 1 осуществляется смена кодов: М- И,. Одновременно на первом выходе 21 устройства формируется импульс Н передний фронт кото рого соответствует началу измеряемого интервала времени установления. Длительность импульса,Б , должна быть не меньше измеряемого времени установления. Усиленное усилителем 13 4 напряжение переходного процесса сравнивается с вторым и третьим сигналами с помощью компараторов...

Номер патента: 1323373

Опубликовано: 15.07.1987

Авторы: Абаринов, Вешников, Градецкий

МПК: B25J 15/00

Метки: манипулятора, схват, цилиндрических

...линии 12 подачивоздуха. Электропневмоклапан 11 соединен с линией 13 подачи воздуха паддавлением и атмосферои. Губки 14 и15 схвата имеют общук ось 16 вращения, закрепленную в корпусе, На концах губок выполнены ролики 17 и 18,взаимодействующие с внутренней призмой 1. Губки подпружинены пружиной19. Губка 14 выполнена прямолинейной,а губка 15 имеет прямолинейный 20 ипрофилированный 21 участки,Схват манипулятора работает следующим образом.После позиционирования руки манипулятора к захватываемой детали подается сигнал управления на электропневмоклапан 11, который соединяет 40подпоршневую полость 10 с линией 13подачи воздуха под давлением линией12. Поршень 5 со штоком 6 приходит идвижение, сжимая пружины 4 и 19 истравливая воздух из...

Номер патента: 1322435

Опубликовано: 07.07.1987

Авторы: Абаринов, Козусев

МПК: H03K 5/04

Метки: импульсов, расширитель

...11 с крутизной в (фиг. 2, а). На время лсйствия расширенного импульса на шине 3 элемент 2 ЗАПРЕТ блокируется, предотвращая переключение триггера 7 информационным импульсом или помехой га шине 1, а обнуление счетчика 4 прекрагцается. Лиггейцо-изменяющиеся напряжения генераторов 10 и 11 сравниваются блоком2 сравнения, формирующим при их равенстве им 1 О 20 40 Формула изобретения 25 30 35 45 50 55 пульс длительностью Л (фиг. 2, б). Блок 12 сравнения может быть выполнен, например, ца основе послеловательно соединенных компаратора и ждущего мультивибратора или на основе компаратора с импульсной положительной обратной связью, запазлывающей на время Лс. Импульсы блока 12 сравнения подсчитываются в счетчике 4, обнуляют генератор 1 и блокируют...

Номер патента: 1318788

Опубликовано: 23.06.1987

Авторы: Абаринов, Вешников, Рачков

МПК: G01C 9/10

Метки: наклона, углов

...следующем расчете,где С,СЧрв 1 о 1 КСп 40На шарик 4 массой ш действие оказывают (фиг, 2) сила щ я тяжести, сила Х = шрсоянормального давления, где Ы - измеряемый угол наклона, сила Р трения качения сила Р кильватерного сопротивления, Так как шарик находится в положении равновесия, выполняется условие равенства сил, действующий на шарик по оси К50 стального шарика. Так как давление в трубке практически равно атмосферному= 1,17 кг/м , Расход воздуха принимают С = 0,02 кг/с, следователь-а гно, получают С = 5,25 10 м, И, например выбрав 1 в = 09 м, получают, что площадь сечения трубки от первого конца ко второму .изменяется по закону Р - тп 1 ядпЫ+ Р,5,25 100 9-1ядп -0,01 55 Однако практически Р Б О, так как величина трения качения для...

Номер патента: 1298916

Опубликовано: 23.03.1987

Авторы: Абаринов, Козусев

МПК: H03M 1/10

Метки: времени, выходного, преобразователей, сигнала, установления, цифро-аналоговых

...кодов Н .- И до момента последнегоН свхождения сигнала ЦАП в зону +Б(, а Т - время от момента смены кодов ЯЮ - Ы до момента последнего вхожн кдения сигнала ЦАП в зону ( УТогда в счетчике 23 зафиксируется код Н,1, Т , а в счетчике 20 - код Б Г (Т - Т )еЗаполненйе счетчика 22 продолжается до его переполнения. Импульс переполнения счетчика 22 возвращает в исходное состояние триггер 16 и уста" навливает в единичное состояние триггер 15. Сигналом логической единицы с прямого выхода триггера 15 открывается элемент И 26, а счетчик 20 переводится в режим вычитания. По мере поступления импульсов на счетный вход счетчика 20 код, записанный в нем, уменьшается, а на счетный вход счетчика 23 через элемент И 26 поступают импульсы генератора 18 с...

Номер патента: 1295521

Опубликовано: 07.03.1987

Авторы: Абаринов, Карпов, Тихомиров

МПК: H03M 1/64

Метки: вала, код, поворота, преобразования, угла

...обмотка К СКД 4, выходные напряжения которого при этом бу- З 5дут главны:0=ЕЕвхпй, 0 =Е 1 ссовс,Напряжение на выходе блока 5 преобразования синфазных напряжений вфаэомодулированный сигнал равно 40=Еке45Откуда видно, что начальная формао этого сигнала пропорциональна ссПри помощи опорного сигнала (фиг.2, и) Б образованного из выходного напряжения П фильтра 3 нижних частот 50з(фиг.2,з), с использованием компаратора 6 и триггера 8 формируется последовательность импульсов, длитель-, ность которых пропорциональна величине сА(фиг.2,м). При помощи 55 элемента И 9, сигнала с генератора 1 и сигнала 0 с инверсного выходаЬ 1итриггера делителя 2 частоты 521 4(фиг.2,г) формируются пачки импульсов, количество импульсов в которыхпропорционально...

Номер патента: 1287094

Опубликовано: 30.01.1987

Авторы: Абаринов, Козусев, Некрасов, Разин

МПК: G04F 10/04

Метки: длительности, переходного, процесса

...переходного процесса из зоны сравнения (фиг.2 6).После срабатывания триггера 2 открывается первый элемент И 7, а элементы И 8 и 9 закрыты нулевым потенциалом с единичного выхода триггера 3. Импульсы с выхода первого генератора 4 через открытый элемент И 7 (фиг. ) поступают на счетные входы счетчиков 13 и 16. При поступлении Мо импульсов в счетчик 16 последний переполняется и импульс переполнения с выхода этого счетчика ус-танавливает в нулевое состояние триггер 2 и в единичное состояние триггер 3 (фиг,2). Счетчик 13 обнуляется каждый раз сигналом с выхода измерительного блока 1 (фиг.2 ) при вхождении сигнала в зону сравнения.К моменту переполнения счетчика 16, в счетчике 13 будет записан код Н , который пропорционален времениТ...

Номер патента: 1281881

Опубликовано: 07.01.1987

Авторы: Абаринов, Вешников, Голубев

МПК: G01B 13/22

Метки: детали, плоской, пневматический, поверхности, шероховатости

...к машиностроейию и может быть использовано для измерения и контроля шероховатости плоских поверхностей в условиях цехов промышленных предприятий. рировочным зависимостям определяютвеличину шероховатости плоской поверхности 1. Формула изобретения Составитель В. ГордеевТехред Н.Глущенко Редактор А. Шишкина Корректор О. ЛуговаяПодписное Заказ 7251/35 Тираж 676 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Цель изобретения - повышение производительности измерения.На чертеже изображено устройство, реализующее предлагаемый способ. 10Для измерения шероховатости контролируемую плоскую поверхность 1...

Номер патента: 1276525

Опубликовано: 15.12.1986

Авторы: Абаринов, Карпов, Карпова, Сыров

МПК: B30B 15/30

Метки: варианты, детали, его, зоны, пресса, рабочей, удаления

...ключ 4 или разомкнут, Когда ключК замкнут, блок 7 запоминания работает как интегратор постоянного на,пряжения. Когда ключ К размыкается,он переходит в режим запоминанияНа конденсаторе С хранится напря 8жение, которое было в момент непосредственно перед размыканием ключаК. Ключ К размыкается и замыкаетсясигналом, переходящим с датчика бположения ползуна пресса, причем впериод Т ключ К замкнут а в пенеоисУриог, Т, ; размкнут,В интервале времени Т (ключ Кнео нзамкнут) величина напряжения на выходе блока 7 запоминания устанавливается такой, что выполняется равенство1.1 =13 -П К =132 Оцр 1 о ид дпар з з (1 )где 1.1 - выходное напряжение сумматора 9,Это происходит в результате того,что блок 7 запоминания,управляемыйделитель 8 напряжения, и...

Номер патента: 1275766

Опубликовано: 07.12.1986

Авторы: Абаринов, Козусев, Разин

МПК: H03M 1/10

Метки: времени, выходного, преобразователей, сигнала, установления, цифроаналоговых

...21,Усиленный в К раз и ограниченный усилителем-ограничителем 17сигнал сумматора 16 наблюдается наэкране осциллографа 4. Путем изменения напряжения Б регулируемого источника 10 выводят усилитель-ограни 30 читель 17 в линейный диапазон выходных напряжений. Так как синхронизация осциллографа осуществляется непрерывно, на его экране наблюдаютсяодновременно три сигнала:З 5 = Й уст + Б к ) 1 с - в первом такте,11 = круст + Ок + 0,5 МР)1 с - вовтором такте и Бз = (Пуст + Пк- 0,5 МР)1 с - в третьем такте.Если О т не скомпенсяровано, то40 на экране будет наблюдаться один издвух уровней ограничения усилителяограничителя 17, например 0,7 В,Таким образом, признаком правильного выбора Бк служит наблюдение на45 экране осциллографа одновременнотрех...

Номер патента: 1257143

Опубликовано: 15.09.1986

Авторы: Абаринов, Веледеев, Губанов, Донской, Крюков, Менчикова, Тархов, Харитонов

МПК: E02F 9/22

Метки: гидравлический, землеройной, ходоуменьшитель

...смещению направляюшего гидрораспределителя 15 в положение Я . При этом на валу 6 про" исходит распределение мощности на два потока; одиноток мощности пере-, дается на дифференциал через механическую передачу 7, 8, а другой потокидет через ;идропередачу. Гидромашина 13 постоянно работает в режименасоса и подает рабочую жидкость кгидромашине 12, работающей в этом случае в режиме гидрамотара. Таким образам, вращение от двигателя 1 передается двумя путями,Как показано на плане скоростейзвеньев дифференциала (Фиг. 2), режим а характеризуется тем, что входное и регулируемое звенья дифференциала - эпициклическая шестерня 8и "солнечная" шестерня 11 - вращаются в одном направлении. Скоростизвеньев обозначены: Ч - линейная скоЭскорость...

Номер патента: 1256172

Опубликовано: 07.09.1986

Авторы: Абаринов, Козусев

МПК: H03K 5/04

Метки: временных, интервалов, расширитель

...триггер 2 в исходное состояние, триггер 4 устанавливаетсяв единичное состояние (фиг.23) фронтом импульса на инверсном выходетриггера 2.Элемент 1 ЗАПРЕТ предотвращаетложное переключение триггера 2 в единичное состояние после переключенияего в исходное состояние импульсомокончания входного интервала.Триггер 4 управляет генератором6, на выходе которого формируетсяпилообразное напряжение с крутизнойЬ (фиг.2 е), Пилообразные напряжения20 сравниваются блоком 7 сравнения,на выходе которого при их равенствеформируется короткий импульс (фиг.2 ж),обнуляющий генератор 6 с крутизной Ь, Так как триггер 4 остаетсяв единичном состоянии, то на выходеснова формируется пилообразное напряжение до очередного срабатыванияблока 7. Импульсы...

Номер патента: 1256171

Опубликовано: 07.09.1986

Авторы: Абаринов, Козусев

МПК: H03K 5/04

Метки: временных, интервалов, расширения

...изменяющееся напряжение с крутизной а (фиг. 2 е). Импульс окончания входного интервала (фиг. 2 б), поступающий на шину 11 устройства, возвращает триггер 2 в исходное состояние. Фронтом положительного импульса с инверсного выхода триггера 2 переключается триггер 4 (фиг. 2 д) запускающий генератор пилообразного напряжения 6 крутизной о (фиг, 2 е).Пилообразные напряжения генераторов 5 и 6 сравниваются блоком 7 сравнения. При равенстве пилообразных напряжений блок 7 сравнения вырабатывает короткий импульс (фиг. 2 ж), устанавливающий триггер 4 в исходное состояние и обнуляющий генератор 5, 11 осле первого срабатывания блока 7 сравнения на выходе генератора 6 сохраняется постоянное напряжение, так как триггер 4 переключается в нулевое...
