Номер патента: 193821

Опубликовано: 01.01.1967

Автор: Государственное

МПК: A01D 57/02

Метки: граблина, мотовила

...тру 11 р едм изобретен Граблустанав. трубыличагоггг тажа и гнут побу мото жня, стиеот- мон- изо- тругна мото иваемого отовпла аяся тем, демонта винтовог вила на Настоящее изобретение относится к области сельскохозяйственного машиностроения.Известны граблины мотовила, выполненные в виде стержня, проходящего через отверстие трубы мотовила, и петлевого фиксатора, Для крепления петлевого фиксатора таких граблин в трубе мотовила необходимо дополнительное отверстие, Кроме того, для демонтажа граблины требуется предварительно разжать петлевой фиксатор специальным инструментом так, чтобы его хвостовик вышел из дополнительного отверстия. Это усложняет монтаж и демонтаж граблины.Предлагаемая граблина отличается тем, что петлевой фиксатор...

Номер патента: 193823

Опубликовано: 01.01.1967

Авторы: Государственное, Евхута, Семененко, Срсо, Тпхпп, Федотов

МПК: A01D 41/12, A01D 61/00, A01F 12/40 ...

Метки: зерноуборочным, измельчитель, комбайнам, соломы

...предлагаемый измельчитель, вид сбоку; на фиг. 2 - вид по стрелке А на фиг. 1.Измельчитель крепится к задней части корпуса 1 молотилки комбайна и включает барабан 2 с шарнирно закрепленными ножами8, которые взаимодействуют с нротиворежущей пластиной 4. Солома, сходящая с соломотряса молотилки, подается к барабану 2 устройством, содержащим нижний валик 5 и верхний валик б с убнрающимися пальцами. Устройство для подачи половы выполнено в виде ленточного транспортера 7, перемещающего полову нижней ветвью по днищу 8, В днище имеется отверстие, перекрываемое щитком 9 и служащее при снятом щитке для направления половы к дополнительному транспортиру ющему устройству.Дополнительное транспортирующее устройство включает шнековый транспортер 10 и...

Номер патента: 194451

Опубликовано: 01.01.1967

Авторы: Булгаков, Жаро, Жмурко, Занский, Киселев, Куликов, Миронов

МПК: A01B 63/111, A01D 17/02, B65G 11/20 ...

Метки: корнеплодов, уборки

...б, направляющая 7 которого закреплена на втулке 8, свободно сидящей на оси ходового колеса и соединенной пружиной 9 с желобом и винтовым механизмом 10 с рамой 11 машины. Ось ведущего шкива 12 пальцевого транспортера установлена на кронштейне 13.и связана с осью ведомого шкива 14 рамкой 15, которая соединена с желобом пружиной 1 б.Рабочие органы машины приводятся в движение от карданного вала 17, подъем и опускание подкапывающих вил во время работы осуществляется при помощи гидросистемы, а заглубление на требуемую глубину перед работой - от винтового механизма,При движении машины вдоль рядков корнеплоды выжимаются вилками и вместе с:почтовой пальцами верхнего транспортера по прутковому желобу перемещаются к сортирующему...

Номер патента: 194452

Опубликовано: 01.01.1967

Авторы: Воеаонн, Возделывани, Государственное, Подобедов, Сорокин, Уборки, Федюнин

МПК: A01D 33/00

Метки: баллон-комкодавитель

...фиг, 1 изображен предлагаемый баллонкомкодавитель в разрезе; на фиг. 2 - узелкрепления цилиндрических покрышек к торцовому диску.20Баллон-,комкодавитель включает центральный вал 1, на котором неподвижного закрепленторцовой диск 2. Второй торцовой диск 3 установлен на валу 1 подвижно. На этих дискахзакреплены (фиг, 2) внутренняя цилиндрическая покрышка 4 и внешняя цилиндрическаяпогорышка 5, Покрышки выполнены из эластичного материала, например из прорезиненного ремня. Рабочая поверхность внешней цилиндрической покрышки 5 обрезинена с б мягкой резины. Диок 8 снабжен резьб втулкой 7, которая взаимодействует с на ной гайкой 8, имеющей форму стакана, вн которого на центральном валу 1 закреплен упор 9.В собранном виде баллон-комкодавитель...

Номер патента: 194453

Опубликовано: 01.01.1967

Авторы: Алешин, Миненко, Ская, Специальное

МПК: A01D 75/00

Метки: накопитель, стеблей

...машины с описываемым накопителем, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, вид сбоку, в момент выброса копны.Накопитель вклочает неподвижное днище 1 с фартуком 2, поворотный лоток 3, верхнюю стенку с распределителем 4 стеблей и педаль б включения сброса копны. Поворачивается лоток гидроцилиндром б от гидросистемы самоходного шасси. Стебли камыша, поступающие с транспортера 7, укладываются в камере накопителя сначала самотеком, а затем с помощью распредслителя 4. При заполнении камеры стебли, на гнетаемые распределителем, воздействуют на педаль а, Поворотом педали включают гидро- механизм автоматического опускания и подъема лотка. Расположение накопителя, его продольные размеры и угол опрокидывания выбраны...

Номер патента: 194454

Опубликовано: 01.01.1967

МПК: A01D 87/12, A01D 90/02, B60P 1/16 ...

Метки: 194454

...8, закрепленный на кронштейнах 10 9, Кроме того платформа связана с рамой стоговоза телескопической тягой 10, которая представляет собой упор для удержания рамы в вертикальном положении, Тяга с платформой соединена с помощью ролика 11, расположен ного в пазу 12, а ось ролика 11 связана с осьюролика 8 тягой И.Перед погрузкой стога платформу поворачивают в вертикальное положение с помощью гидравлического цилиндра 14, При этом ре щетка 4 касается земли, а телескопическая тяга 10 препятствует повороту платформы и удерживает ее вертикально. При дальнейшем выдвижении штока цилиндра платформа поднимается вверх, перекатываясь по роликам 8 2 5 и 11.Таким образом, между землей и решеткой 4образуется некоторый зазор, и вес стоговоза передается на...

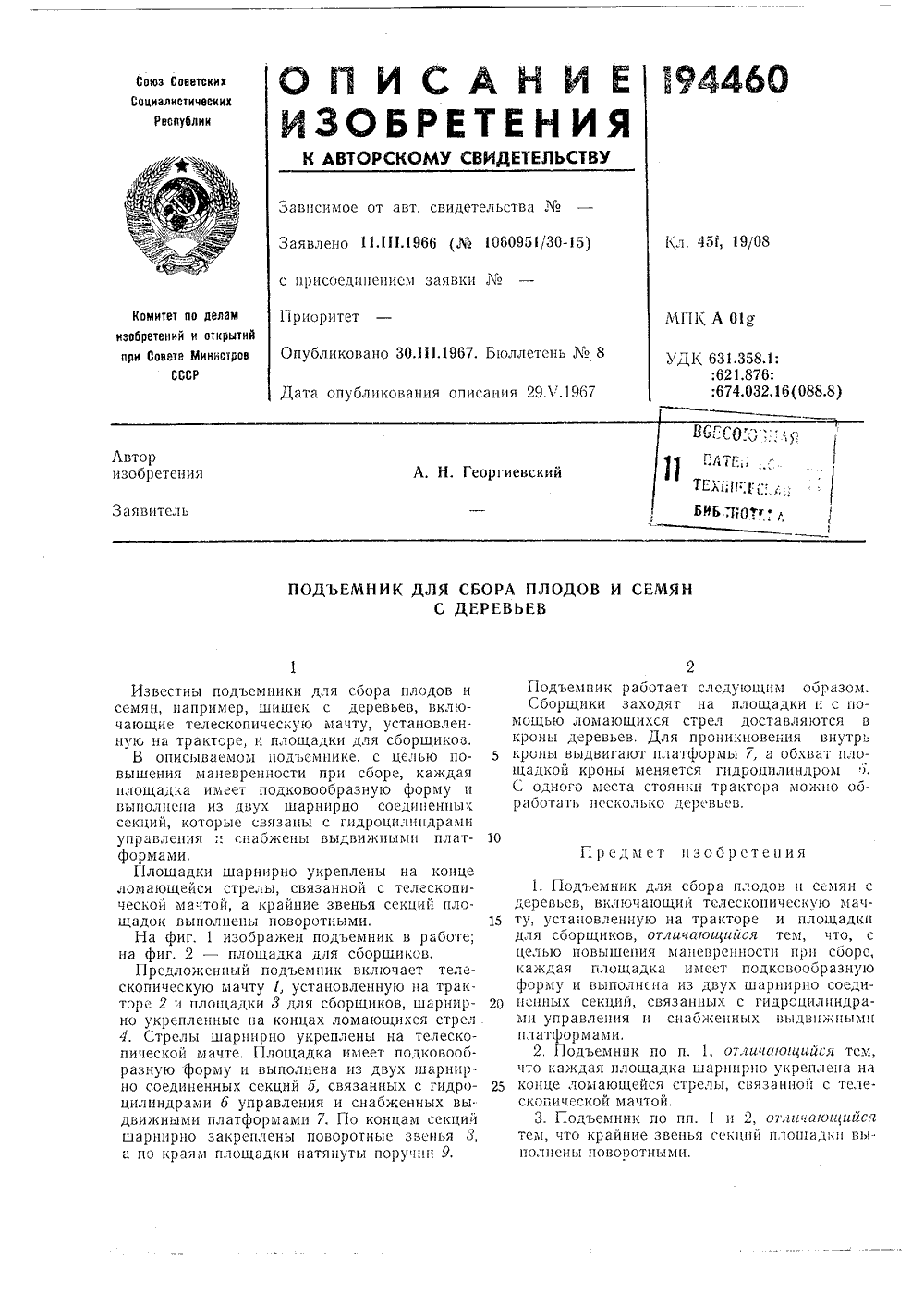

Номер патента: 194460

Опубликовано: 01.01.1967

Автор: Бивл

МПК: A01D 46/20, A01D 46/253

Метки: деревьев, плодов, подъемник, сбора, семян

...10форму ц выполнена из двух шарнирно соеди 20 псиных секций, связанных с гидроцилиндрааи управления и сцаокецных 3 ыд 31 жцыъцплатформами.2. Подъемник по п. 1, от.гичасосссссисл тем,что каждая площадка шаркрцо укреплена на25 конце ломающейся стрелы, связанной с теле.скопической мачтой.3. Подъемник по пп. 1 и 2, от.гссчаюсссссйсчтем, что крайние звенья сскцш п Оша;1 к выполнены поворотными,Известны подъемники для сбора плодов и семян, например, шишек с деревьев, включающие телескопическую мачту, установленную на тракторе, и площадки для сборщикоз.Б О 11 ИС.1 ВаЕс 3 ОХ 1 цОдЪЕгНИКЕ) С цсльЮ вышения маневренности при сборе, каждая площадка имеет подковообразную форму и выполнена из двух шарнирно соединенных секций, которые связаны...

Номер патента: 194461

Опубликовано: 01.01.1967

Авторы: Гаврилюк, Денисов, Пилюгин, Протасов, Фивммощй, Цицив

МПК: A01D 46/00, A01D 46/26

Метки: кустарников, плодов, сбора

...з виде рамки 11 с натяжными подпружиненными роликами 12 в верхней части и с попарно укрепленным 11 ролика 1 и 13 на подпрухкиненных коромыслах 14 в нижней, Впереди машины на раме д установлены плавающий транспоргер 15 и стеблеподъемники 16.С боков машины установлены улавливатели 1/ ягод, Выполненные В Виде желобков с наклоном назад. К улавливателям присоединены элеваторы 18, которые подают ягоды з оункер 19, установленный сзади машины. Яго- ,",1.1 по пути в бункер очищаются воздушным194461 потоком, создаваемым вентилятором 20, Машина навешивается на трактор и приводится в работу от вала отбора мощности.Работает она следующим образом,1 рактор с машиной перемещается по меж 5 дурядью. Стеблеподъемники 1 б поднимают раскинувшиеся в...

Номер патента: 195239

Опубликовано: 01.01.1967

Авторы: Гольдштейн, Днепропетровский, Зайцев, Кругликов, Онищенко

МПК: A01D 17/06, B65G 19/00

Метки: корнеуборочная, навесная

...качества.Предлагаемая машина отличается тем, что шнекозый очистнтель расположен пад копачами, а бтсяду кулачковым сепаратором и шнековьв очистителем установлен элсваторочиститель с решет атым желобом. Злеваторочиститель имсст Г-образную форму.Зто позволяет повысить эксплуатационныс качества и надежность работы корнеуборочной машины.На фиг. 1 изображена предлагаемая машина (вид сбоку); на фиг. 2 - то же, впд в плане. Предлагаемая машина содержит неподвияную 1 и подвижную 2 рамы; дисковые кспачп 3 с ситерсм 4; кулачковь;Й сепаратор 5; элеватор-очиститель б, вьполненный из планчатого транспортера 7 и решетчатого желоба 8 с волнистым дном; шнековый о и;ститель 9 со 2 скатными досками 10 и 11. Одна из досок предназначена для подачи...

Номер патента: 195240

Опубликовано: 01.01.1967

Авторы: Бортников, Всесоюзный, Государственное, Ключников, Конструкторское, Лоленко, Москаленко, Нефедьев, Распопов, Скоморохин, Эфиромасличных

МПК: A01D 45/00

Метки: 195240

...г из эластично езами на нару Рабочий оргщевины навстречно вращс перекрытиемту, от гичающиния полноты сков выполненьречными падр ек клепарные ленные ори че- не- певел 2;гот вала отсти существляетстора. Известны рабочие органы уборшин с парными встречно врашающтацовленными с перекрытием лопаклонными к горизонту шнеками,Предлагаемый рабочий орган отличаетсятем, что лопасти шнеков выполнены из эластичной ленты с поперечными надрезами нанаружной части,Это позволяет увел ноту сборакл ещевины. 10На фиг. 1 схематически изображена машина для уборки клещевины с предложеннымрабочим органом, вид сверху; на фигг. 2 -лента шнека, вид сбоку.Рабочий орган состоит из пары шнеков 1 15с навитыми на них накладками 2 и лопастя.ми 3, выполненными из...

Номер патента: 195241

Опубликовано: 01.01.1967

Автор: Орышака

МПК: A01D 45/06

Метки: льнотеребилка

...лент, выполненный в виде пластины.Эта льнотеребилка бсформированный сноп он сбильного апму траиспорподает его в рмированный стеблей разожет быть некции терпоперечиоочередь,пов. Сфоупающи.,й лент м аооты с лен к в свою ания сн я от пос делител олее четко отделяет т поступающих стебзооретеи Предмет101. Льнотеребилка,гггчаюгггияся тем, чотделения сформириающих стеблей, м15 том и поперечнымразделитель лент.2. Льнотеребилкатем, что разделителны, установленной20 транспортеру,по авт. св 6 120702, отто, с целью более четкого ованного снопа от посту- ежду теребильным аппаратранспортером установлен длагаем бражена н Р 1 выполнен вна вливаетсясостоящимльных секцим 4.т 5 обыкновстср цепнои,виде плаежду тереиз делите 3, и попестин биль лей...

Номер патента: 195242

Опубликовано: 01.01.1967

Авторы: Марков, Приходько

МПК: A01D 46/08, A01D 67/00

Метки: бункера, например, рама, хлопкоуборочной

...при выгрузке бункера опускаются на землю и образуют опорный треугольник с самоустанавливающимся колесом.Это позволяет уменьшить давление бункера на колеса машины и повысить ось опрокидывания бункера,На фиг. 1 схематически изображена предлагаемая рама, вид сбоку; на фиг. 2 то же, вид сзади.Рама 1 бункера шарнирно соединена с рамой 2 машины и своим поперечным брусом 8 опирается во время движения на самоустанавливающееся колесо 4 и при разгрузке бункера дополнительно на гидравлические стойки 5, Стойки выполнены в виде гидроцилиндров, на штоках которых установлены лапы б.Гидроцилиндры штоков связаны с гидросистемой машины.При выгрузке хлопка одновременно с опро кидыванием бункера можно дополнительновыдвигать штоки стоек. Последние,...

Номер патента: 195243

Опубликовано: 01.01.1967

Авторы: Абрамозич, Евхута, Козуб, Курилов, Петров, Федотов

МПК: A01D 85/00

Метки: скирдообразователь

...7концом в верхней час снабкен дополнительОн закреплен одним ти рамы вертикального ЗО р ния Н. М. федотов, А. А. Ев Н. А, К аявитель Государственное специальноетранспортера и расположен к нему под угДополпительный транспортер закрепленшарнирно и имеет механизм повопота в вертикальной плоскости, выполненныи, например,в виде гидроцилиндра 8. Транспортеры 4 и7 - цепочно-планчатые, непрсрывного действия, к планкам которых крепятся пальцы.Приводятся в действие транспортеры от валаотбора мощности трактора через систему карданных валов и цепных передач.Образование и окончательное оформлениескирды с помощью предлагаемого скирдообразователя происходит после сваливания со- .ломы в кучу, например, тележками или копновозами,При движении...

Номер патента: 195244

Опубликовано: 01.01.1967

Авторы: Абрамович, Волынец, Евхута, Курилов, Петров

МПК: A01D 85/00, A01D 87/00

Метки: боковых, оформления, скирды, стенок, стогометателю-погрузчику

...стощеес ичаюзности дными щееся виде Известно оформление боковых стенок скирды с одновременным уплотнением, например, вручную с помощью вил.Предлагаемое приспособление позволяет исключить ручной труд при скирдовании.Достигается это тем, что приспособление к стогометаг лю-погрузчику выполнено в виде плоской вертикально расположенной стенки, укрепленной на грабельной решетке стогометателя-погрузчика, например, стогометателя СНУ,5. Стенка приспособления выполнена решетчатой и снабжена клиновидными граб- линами, концы которых имеют вид двухзубых ,вилок.На чертеже изображено предлагаемое приспособление, укрепленное на грабельной решетке стогометателя-погрузчика и отдельно клиновидные граблины, концы которых имеют вид двухзубых вилок...

Номер патента: 195746

Опубликовано: 01.01.1967

Авторы: Каролин, Турбин

МПК: A01D 33/08, A01D 33/12, B07B 1/30 ...

Метки: 195746

...7. Ворсшилки 3 состоят из водил 8, держателей 9 пальцев и пальцев 10 Последние при помощи механизма 11 получают поперечные колебатсльные движения к направлению движения машины,Механизм 11 включает косую втулку 12,стопорные втулки 18, качающуюся шайбу 14,смонтированную с помощью шарнирногодвухрядного подшипника 1 б, установленного5 на кссой втулке 12, водило 16 и рамку 17 управления водила 1 б. Эта рамка снабжена направляющими планками 18, 19, которые чеоез ролик 20 управляют водилом. Механизмприводится в движение приводным валом 21,10 Механизм 11 работает следующим образом. При вращении вала 21 вращастся вмсте с ним косая втулка 12. Качающаяся шай.ба 14 не может вращаться с ней, так как ролик 20 и планки 18, 19 допускают двпжешш15...

Номер патента: 195747

Опубликовано: 01.01.1967

Авторы: Барановский, Куус, Марголин, Шатилов

МПК: A01D 45/02

Метки: кукурузоуборочным, машинам, органов, рабочих, ручбевого, секция, типа

...недостаток устранен путем установки по сторонам щели ручья поворотных подпружиненных лапок, в совокупности образующих поверхность для подъема и передвижения по ней початков до их отрыва вальцами.На фиг. 1 изображена ручьевая секция кукурузоуборочной машины, вид сбоку; на фиг.2 - то же, вид в плане; на фиг. 3 - поворотная подпружиненная лапка,Описываемая ручьевая секция включает початкоотрывающие вальцы 1, трайспортирующие цепи 2 и поворотные подпружиненные лапки 3. Последние в совокупности образуют поверхность для подъема и перемещения поИ. Марголин и К. В, Шатилов чатков до их отрыва вальцами, Применение в описываемой щелевой секции поворотных подпружиненных лапок позволяет полностью исключить повреждение початков приемными частями...

Номер патента: 195748

Опубликовано: 01.01.1967

Авторы: Броцман, Логинов, Шрейдер

МПК: A01D 45/06, A01D 89/00

Метки: льна, подборщик, снопов

...стол моло тилки в один ряд в горизонтальном положении, за наклонными транспортерами установлен полуперекрестный пальчатый транспортер с направляющими, копирующими его рабочую ветвь, а ветви наклонных транспорте ров имеют разные скорости движения,Известны подбор щики льна, уложенного для просушки в шатры, включающие наклонный ленточный транспортер, два пальчатых транспортера с полуперекрестными ремнями и направляющие.Предлагаемый подборщик отличается от известных тем, что за наклонно установленными транспортерами с ремнями и пальцами установлен полуперекрестный пальчатый транспортер с направляющими, копирующими его рабочую ветвь, Это дает возможность подавать снопы льна на приемный стол молотилки в один ряд в горизонтальном...

Номер патента: 195749

Опубликовано: 01.01.1967

Авторы: Марков, Приходько

МПК: A01D 46/14

Метки: бункер, хлопкоуборочной

...соединением частей.2, Бункер по п. 1, отличающийся тем, что, с целью опускания крышки внутрь бункера без разъединения, она выполнена из двух частей, соединенных шарниром в верхней части плоскости разъема и фиксируемых относительно друг друга в рабочем положении посредством запорного устройства,Зависимое от авт. свидетельстваЗаявлено 13.1 Х,1965 ( 1027699/30-1 публиковано 04.Ч.1967. Бюлл Известны бункеры хлопкоуборочных машин, состоящие из корпуса и шарнирно соединенной с ним крышки.Для увеличения объема в рабочем положении и уменьшения габаритов при транспорти ровании и хранении крышка предложенного бункера выполнена составной с шарнирным соединением частей,Для опускания крышки внутрь бункера без разъединения она выполнена из двух...

Номер патента: 195750

Опубликовано: 01.01.1967

Авторы: Иванников, Лад

МПК: A01D 46/16

Метки: вращения, колодка, обратного, хлопкоуборочной, шпинделей

...схематически изображена колодка обратного вращения шпинделей в продольном разрезе,Поджимная пружина 1 колодки 2 расположена в направляющем стакане 3 на полукольце 4 с упорами. Полукольцо установленов выточке о корпуса подшипника шпиндельного барабана 6 и своими упорами воздействует на амортизаторы 7 в виде резиновых подушек, закрепленных в гнездах корпуса подшипника.При работе машины приводные роликишпинделей, набегая на колодку, изменяютнаправление вращения, что вызывает возникновение ударных усилий. Нормальная составЛИОЩ ая яарных усилий воспринимается поджимнои пружинои, а составляленная по касательной к повеки, воспринимается левым дамортизатором.При установившемся движении ро шпинделя по колодке амортизатор стре возвратить...

Номер патента: 195751

Опубликовано: 01.01.1967

Авторы: Белаш, Кудинов, Мешер, Недовесов

МПК: A01D 67/00, A01D 75/28

Метки: асимметричных, машин, прицепных, сельскохозяйственных, сцепное

...или на снице,На фиг. 1 схематично изобраагаемое устройство; на фиг. 2 - то же, с другим компенсатором.Сцепное устройство включает сницу 1, один конец которой закреплен на раме 2 машины, а второй присоединен к прицепному приспособлению 3 трактора, и пружинный компенеатор, выполненный в виде телескопических тяг 4 и б с пружиной б (фпг. 1), или в виде пружины 7 с тягой 8 (фиг. 2). И в том и в другом случае тяга компенсатора присоеди няется к прицепному приспособлению трактора с помощью промежуточного звена 9.Промежуточное звено имеет паз 10 длякрепления тяги компенсатора. На этом звене или на спице закреплена дополнительная тя га 11.При повороте агрегата в сторону, противоположную асимметричной части машины, тяга компепсатора под...

Номер патента: 195752

Опубликовано: 01.01.1967

Авторы: Набатов, Сердечный

МПК: A01D 87/00, B65G 65/28

Метки: погрузчик-измельчитель, подобных, силоса, соломы, толу

...установлены рядом и вращаотся в одном направлении, что исключает наматываше материала на режущий барабан 7. На швыряльный барабан 8 также не ожет нам ат.:Ваться измельаехый оатериал: скорость вращения барабана такова, что195752 Предмет изобретения оставптсль Федор Редактор Т. 3. Орловская Тскрсд Т, П. Курилко Ксррекгоры: В. В. КрыловаГ, Е. Оп ар и на Тираж 535 Подниспоеетам изобретений и озкрытпй при Говете Министров ССГГ Москва, Центр, пр. Серова, д. 4 Заказ 1921 11ЦПИИПИ Комитета и ипография, пр. Сапмпова,на каждую частицу материала воздействует значительнаяцентробежная сила. Поэтому погрузчик-измельчитель может работать на силосе из нейзмельченной травы, на соломе и других волокнистых материалах.Степень измельчения материала...

Номер патента: 195753

Опубликовано: 01.01.1967

Авторы: Государственное, Нев, Ошер, Сидоренко

МПК: A01D 87/00, A01D 90/00

Метки: грабельная, машин, погрузочно-транспортных, решетка, сельскохозяйственных

...разом монтаж к решетке с подиняемых бол пусе решетки, онштейнах 3 и 4 ременного сечеое ор ь и м о На фиг. 1 изображена предлагаемая грабельная решетка в рабочем положении; на фиг. 2 - то же, в нерабочем положении; на фиг. 3 - узел крепления бокового пальца в рабочем положении; на фиг, 4 - то же, в нерабочем положении; на фиг. 5 - то же, вид по стрелке А на фиг, 4.Основание 1 грабельной решетки образовано пальцами, закрепленными на брусе решетки. Для удержания массы с боков решет. ка имеет боковые пальцы 2, занимающие горизонтальное положение при работе, и вертикальное - при монтаже и демонтаже,Известные грабельныетранспортных сельскохозкопновозов, волокуш и т.вые пальцы для удержаниПредлагаемая решеткабоковые пальцы выполиЭто...

Номер патента: 195754

Опубликовано: 01.01.1967

Авторы: Егоров, Зубов, Кайпоксин

МПК: A01D 91/00

Метки: вязки, подъема, тресты

...институт льна аявитель ОСОБ ПОДЪЕМА И ВЯЗКИ ТРЕСТЬ тебли у нами вн 45 - 50 доставл ботки. ретение относится к спосооам посленой обработки стеблей лубяных куль- пример льна.стен способ подъема и вязки тресты, ю устанавливают в конусы для просуштем вяжут в снопы.повышения производительности пров предложенном способе поднятую треладывают на стлнще,порциями, которые просушки в конусах прессуют в кипы анспортировки.бирают тресту со стлнща и сбрасывают циями подборщиком, а прессуют и увят в кипы - передвижным прессом. Прн этом верши весом торый перера мет изобре Способ подщий посаьовличающ,ийсяпроизводителвают на стлисушки в конукипы для тра ъема и ку еев тем, ч ьности,цессасту укпоследля трПодее порзываю ты, включаю- просушки, отповышения...

Номер патента: 195757

Опубликовано: 01.01.1967

Автор: Цицив

МПК: A01D 46/26

Метки: вибрационных, встряхивателю, захват, машин, плодов, уборки

...ателю виорацнонных ов, включающий нею створки, от.гичаюпредохранения коры га подвижной створ- шарнирные ролики с нечным гибким эле 1, Захват машин для подвижную игийся тем,дерева от п ке захвата натянутым ментом. 2, Захват гибкий эле стичным пок встряхив борки плод и подвижну что, с целью ов реждений, установлены на них беско г 1 звестны захваты к встряхивателю виорационных машин для уборки плодов, вклгочаюшие неподвижную створку в виде эластичной подушки, закреплечной на верхнем конце штанги, и подвижную, связанную тягой с приводным механизмом.Предложенный захват предохраняет кору дерева от повреждений и отличается от известных тем, что на подвижной створке захвата установлены шарнирные ролики с натяйутым на них бесконечным гибким...

Номер патента: 195758

Опубликовано: 01.01.1967

Авторы: Варфоломеев, Гервольский, Гусейнов, Попов, Стоюшкик, Цицив

МПК: A01D 46/28

Метки: виноградоуборочная

...раму с направляющим щается каретка с реж женным следящим ус скую систему очистки, и накопитель, отлич целью снижения потер ванин транспортером На чертеже градоуборочная Машина вкл ми 2, по котор режущим апп щим устройств очистки б, под рый подвешенмашина,и, по котоущим аппатройством,подающийа тои 1 аясяь урожаясрезанных ключ ающаяым перемеатом, снаб- пневматичетрансп м, что с при улавлигроздей, поИзвестны виноградоуборочные машины, применяемые для уборки урожая с Г-, Т-образных и наклонных шпалер в укрывной зоне виноградарства. Они включают раму с направляющими, по которым перемещается каретка с режущим аппаратом, снабженным следящим устройством, пневматическую систему очистки, транспортер и накопитель.Недостаток этих машин в том,...

Номер патента: 196472

Опубликовано: 01.01.1967

Автор: Пухов

МПК: A01D 17/02, A01D 33/00, B07B 1/10 ...

Метки: картофелекопатель

...и клубней, а над задним концом транспортера-ботвоудалнтеля - подпружиненный пневматический баллон, обеспечивающий отрыв клубней от ботвы.На фиг, 1 показан описываемый картофелекопатель, вид сбоку; на фиг. 2 - конструкция транспортера-ботвоудалителя; на фиг, 3 - полотно нижнего транспортера-сепаратора.Картофелекопатель состоит из копирующих катков 1, подкапывающего лемеха 2, нижнего транспортера-сепаратора 3 с пальцами 4 для встряхивания его прутков, верхнего транспортера-сепаратора 5, транспортера-ботВоудалителя 6 с направляющими дорожками 7 и пневматическим подпружиненным баллоном 8, Для раздельной укладки ботвы и клубней служат скатные решетки 9 н 10.Встряхванне прутков 11 нижнего транс портера-сепараторадостигается...

Номер патента: 196473

Опубликовано: 01.01.1967

Авторы: Раскатов, Семенов, Хвостов

МПК: A01D 19/02, A01D 27/04

Метки: моркови, уборки

...обеспечивает сорасывание срезанной ботвы на убранное поле и исключает засорение ее корней.Пальцы дисков дисково-пальчатых копачей изогнуты против вращения, что позволяет подавать подкопанные корни моркови на сепарирующие рабочие органы без повреждения.На фиг. 1 показана описываемая машина, вид сбоку; на фиг, 2 - то же, вид в плане.Машина состоит из ротационного ботвоудаляющего аппарата 1 с эластичным копирующим катком 2, дисково-пальчатого копача 3, подкапывающего лемеха 4, пруткового элеватора-сепаратора 5, поперечного транспортера б и транспортера 7 для отвода корцеи моркови в транспортные средства.При движении агрегата ротационный ботвоудаляющий аппарат срезает ботву и сбрасывает ее на убранное поле, Лемех подкапывает корни моркови,...

Номер патента: 196474

Опубликовано: 01.01.1967

Автор: Подгоричани

МПК: A01D 46/04

Метки: гребенки, палец, рабочей, сламывающий, чаеуборочной

...юдольные высту 6, повторяющие осто ви" овацию шем 4.1 ы 5,а форму сермет изобретен Сламыва 0 чзеуоорочи пластины упругого ь с целью и НИЯ ВКЛ 1 Д 5 замкиутог ПОРО 111 ЛС 1 торя оцис ПриоритВ чаеуоорочпых машинах, где соор чая производится при сламываиии флешей упругим вкладышем сламываощего пальца подвижной гребенки, крепление вкладыша в продольном пазу пальца осуществляется посредством дополиитсльиых элемеитов крепления, причем паз пальца в передиеи части открыт.Предлагаемый палец отличается тем, что, с целью падежного центрирования и удержзиия вкладыша, пзз палыгз выполисн в виде замкнутого проема и имеет продольные устаиовочиыс выступы, а вкладыш - канавки, повторяющие форму этих выступов.а фиг. 1 изображен описываемый палец в сборе с...

Номер патента: 197327

Опубликовано: 01.01.1967

Авторы: Амеличев, Всесоюзный, Ильин, Петров, Семенов, Хвостов

МПК: A01B 71/00, A01D 25/04, F16B 7/10 ...

Метки: выкапывающий, корнеклубнеуборочнбш, машинам, орган, рабочий

...приводного вала и второй полуоси,2, Выкапывающий рабочий орган по п. 1,отличающийся тем, что, с целью исключениянаматывания растительности на полуоси, они25 закрыты телескопическими кожухами. Известные дисковые выкапывающие рабо. чие органы к корнекчубнеуборочным комбайнам с принудительным вращением дисков подают много почвы на сепарирующие рабочие органы уборочных машин, что снижает производительность.Предлагаемый выкапывающий рабочий орган отличается тем, что, с целью максимального сближения дисков и уменьшения забора почвы, па одной из полуосей установлен блок шестерен, связанных с шестернями приводного вала и второй полуоси. Выполнение рабочего органа с закрытыми телескопическими кожухами полуосями исключает наматывание на последние...

Номер патента: 197329

Опубликовано: 01.01.1967

Авторы: Барер, Глазатов, Горобец, Козловский, Матюнин, Нехорошее, Тютьков, Шубер

МПК: A01D 46/14

Метки: аппарат, хлопкоуборочный

...-в приемную камеру,20 Далее шпиндели подводятся в зону очистки,очистителем протираются от грязи, зазеленения и вновь вводятся в куст хлопчатника. Изобретение относится к узлам хло уборочных машин.По основному авт. св.164728 известенхлопкоуборочный аппарат со шпиндельнымибарабанами, съемниками хлопка с них и приемными камерами для хлопка. В нем шпиндельные барабаны и съемники расположеныпоследовательно и имеют боковые щитки, образующие вертикальный канал для перемещения хлопка барабанами и съемниками вприемную камеру.Предлагаемый аппарат отличается тем, чтодля уменьшения потерь хлопка,и повышениянадежности технологического процесса съемники хлопка установлены так, что плоскость,касательная к их боковым поверхностям снаружной стороны...
