A01D — Уборка урожая; жатва

Номер патента: 1005700

Опубликовано: 23.03.1983

Авторы: Абуладзе, Иовидзе, Чилов, Эдилашвили

МПК: A01D 17/04

Метки: картофелекопатель

...заостренные передниекромки, и транспортер - сепараторГ 21,Однако такая конструкция. не обеспечивает эффективную сепарацию почвы, вследствие того, что секции лемеха недостаточно интенсивно разрушают пласт, залипают почвой и забиваются растительными примесями.Цель изобретения - повышения эффективности сепарации почвы. 30Цель достигается тем, что секцииприсоединены к лемеху шарнирно иснабжены механизмом привода их в колебательное движение, а между секциями смонтировано комкОразрушающееустройство.При этом механизм привода имеетразмещенный под секциями вал с кулачками, а комкораэрушающее устройство выполнено в виде закрепленныхна валу зубчатых дисков.Кроме того, секции могут бытьснабжены резиновыми наконечниками,расположенными с...

Номер патента: 1005701

Опубликовано: 23.03.1983

Авторы: Багателия, Петраков, Чочия

МПК: A01D 17/04

Метки: корней, растений, уборки

...подачи корней диаметром и расположены над сепараторомПри этом барабаны имеют ребристуюповерхность, а сепаратор выполнен ввиде пруткового транспортера.На фиг. 1 схематически представлена. машина для уборки корней ветиверии, вид сбоку, на фиг. 2 - то же,вид сверху,Машина содержит подкапывающий лемех 1 и сепаратор в виде пруткового транспортера 2, над верхней частью которого размещено устройство для очистки корней, включающее два ряда барабанов 3 с вертикальной осью вращения, причем барабаны в каждом ряду выполнены с последовательно возрастающим в направлении подачи корней диаметром и образуют по ходу движения корней сужающееся рабочее русло, Ба- рабаны 3 имеют ребристую поверхность и приводятся во вращение от вала отбора мощности...

Номер патента: 1005702

Опубликовано: 23.03.1983

Авторы: Бабко, Грозубинский, Мишин, Уксюзов

МПК: A01D 23/02

Метки: корнеплодов, корню

...является неудовлетворительное качество очистки головок корнеплодов и необходимость перемещения растительных 15 остатков на убранное поле,Кроме того, это устройство обус лавливает большие затраты энергии на вынос примесей из рядков корнеплодов и из междурядий. 20Наиболее близким к предлагаемому является устройство для очистки корнеплодов на корню, содержащее закрепленные на валу очистители головок корнеплодов от ботвы, между которы ми расположен на горизонтальном валу измельчитель растительных остатков 2.Недостатком известного устройства является то, что очистительные эле менты с горизонтальной осью вращения очищают не всю поверхность головок корней от связанной ботвы, а иэмельчители недостаточно измельчают крупные растительные...

Номер патента: 1005703

Опубликовано: 23.03.1983

Авторы: Бакшеев, Бражников, Ковальчук, Мамонов, Панков, Редько, Смакоуз, Снегурский

МПК: A01D 25/04

Метки: выкапывающе-транспортирующее, корнеуборочной

...не осуществляет отделения земли от корней, вследствие чего весьподкопанный пласт поступает на шнековый очиститель, но наличие в немтолько двух шнековых вальцев необеспечивает качественного отделенияземли от корнеплодов. Таким образом,известное устройство имеет низкую 45эффективность его работы.Цель изобретения - повышение эффективности работы устройства,Цель достигается тем, что устрой-ство снабжено:дополнительными шнековыми вальцами, каждый из которых установлен сбоку и параллельно относительно одного из основных шнековыхвальцев и ииеет по отношению к немувстречное направление вращения, . 55при этом каждая иэ рыхлительных лапимеет дугообразную форму.На фиг. 1 изображено выкапывающетранспортирующее устройство, вид сбоку; на фиг....

Номер патента: 1005704

Опубликовано: 23.03.1983

Авторы: Ведерников, Ищейнов, Тихомиров

МПК: A01D 33/00

Метки: демпфирующее, корнеклубнеуборочной, элеватора

...штоковая ипоршневая полости снабжены пружинамии связаны с гидромагистралью обратными клапанами, а между собой - дросселем при этом поршневая полость гид роцилиндра соединена с гидромагистралью предохранительным клапаном,На фиг. 1 схематически изображенорасположение демпфирующего устройствана элеваторе корнеклубнеуборочной машины; на фиг.2 - схема управлениядемпфирующего устройства,демпфирующее устройство элеватора1 корнеклубнеуборочной машины, размещенное в его нисходящей ветви, выполнено в виде гидроцилиндра 2 со схемойуправления, которая содержит рабочуюгидромагистраль 3 с дросселем 4, обратными клапанами 5 и предохранительным клапаном б, Шток гидроцилиндра 2соединен с опорным роликом 7, а егоГштоковая и поршневая полости...

Номер патента: 1005705

Опубликовано: 23.03.1983

Автор: Оболоник

МПК: A01D 33/08

Метки: компонентов, массе, разделения, смеси

...в виде ячеек склапанами 2 с выпуклой рабочей поверхностью, связанные с противовесами 3. К клапанам 2 прилегает огибающая их движущая вертикальная стенка 4. Под клапанами 2 .в зоне загрузки установлен ограничитель 5 поворота их, выполненный в виде вращающегося наклонного диска, В зонах выгг 50рузки клубней установлены утопители6-9 клапанов 2, выполненные в видевращающихся дисков. Под клапанами 2в зонах выгрузки клубней размещенылотки 10-13, а между клапанамиперегородки 14,Устройство работает следующим образом.Поступившие в зоне загрузки наклапан 2 клубни транспортируютсяв эоны калибровки и выгрузки клапанами 2 с прилегающей к ним стенкой 4.В целях предотвращения действия инерционных сил при падении клубня на клапан, в зоне эагруэки...

Номер патента: 1005706

Опубликовано: 23.03.1983

Авторы: Иоффе, Киров, Левит, Ников, Распопов, Сербезов, Шуринов

МПК: A01D 45/00

Метки: жатка, подсолнечника, уборки

...к повыше-. нию потерь семян, 40Цель изобретения - повышение производительности и сокращение потерь семян.Цель достигается тем, что режущий аппарат выполнен в виде имеющего но жи диска, который установлен на ведущей звездочке транспортера, и снабжен противорезом, установленным соосно и ниже его, причем шаг между ножами диска равен шагу между упорами 50 транспортера.На фиг. 1 изображена жатка дляуборки подсолнечника; на фиг. 2 - тоже, вид в плане; на фиг. 3 - режущийаппарат с транспортером для захватаи продвижения стеблей в каналах; нафиг. 4 - разрез Ь-А на фиг. 3.Жатка для уборки подсолнечникавключает стеблеподъемники 1 с имеющимупоры 2 цепным. транспортером 3 для 60захвата и продвижения стеблей. Подконтуром цепного транспортера 3...

Номер патента: 1005707

Опубликовано: 23.03.1983

Авторы: Городков, Грищенко, Езепчук, Еремин, Липашов, Максимов, Табунов, Храмешкин, Хрусталев

МПК: A01D 45/00

Метки: выгрузки, овощей

...от нажимного 3 Орычага 2 ,В этом устройстве исключается пов.реждение овощей, однако оно сложно поконструкции, что является следствиемтехнических отказов в работе, 35Целью изобретения является упрощенние конструкции и повышение надежнос"ти работы.цель достигается тем, что стойкиП-образной рамки выполнены в виде двуплечих рычагов, свободные плечи которых шарнирно соединены посредствомштанги с нажимным рычагом, а нижнийконец шторки имеет груз,На фиг. 1 изображено устройстводля выгрузки овощей, вид сверху; 45на фиг. 2 - то же, вид сбоку; нафиг. 3 - сортировочный транспортер,вид сверху.Устройство для выгрузки овощейвключает установленные на раме 1 сортировочные транспортеры 2, имеющиеокатные лотки 3 с заслонками. Заслонка включает рамку...

Номер патента: 1005708

Опубликовано: 23.03.1983

Авторы: Бухаркин, Дворниченко, Климчук, Махов, Сизов, Тарлецкий

МПК: A01D 45/06

Метки: комбайн, льноуборочный

...комбайна, вид сбоку; 60на фиг. 2 - комбайн с рабочими органами, вид сбоку; на фиг. 3 - тоже, вид сверху.,Шасси льноуборочного комбайна состоит иэ переднего (ведущего) моста 1, включающей установленную над передним мостом П-образную вертикальную раму 2, на которой укреплена кабина с органами 3 управления и двигателем .4, продольную горизонтальную прямоугольную балку 5 и шарнирно укрепленного на продольной балке заднего моста 6. На шасси навешиваются теребильные аппараты 7, молотильные устройства 8 с зажимными транспортерами 9 и транспортером 10 вороха, бункер 11 для вороха и расстилочные устройства 12Расстилочные устройства выполнены в виде транспортеров и имеют горизонтальные шарниры 13, копирующее колеср 14, а также...

Номер патента: 1005709

Опубликовано: 23.03.1983

Авторы: Броцман, Быков, Ковалев, Логинов

МПК: A01D 45/06

Метки: подборщик

...рабочем и транспортном положениях, таккак это приводит к созданию неравно.мерной нагрузки на колеса и ухудшает управление машиной,Цель изобретения - уменьшениенагрузок на тележку при изменениивысоты положения рабочего оргайа,Указанная цель достигается тем,что опорное колесо смонтированона тележке при помоци поворотногов продольной вертикальной плоскости 40рычага, который связан с рабочиморганом посредством гидроцилиндраповорота последнего.На фиг. 1 изображена схема подборщика, на фиг. 2 - то же, но с 45самоустанавливающимся опорно-копирую.щим колесом. Подборщик (фиг. 1 и 2) состоитиз рамы 1, с установленными на нейподбираюцим барабаном 2, ведущимшкивом 3 и огибающими их ремнями 4.Рама 1 шарнирно соединена с транспортной тележкой 5 и...

Номер патента: 1005710

Опубликовано: 23.03.1983

Авторы: Абсеитов, Мамедов, Шабурян

МПК: A01D 46/00

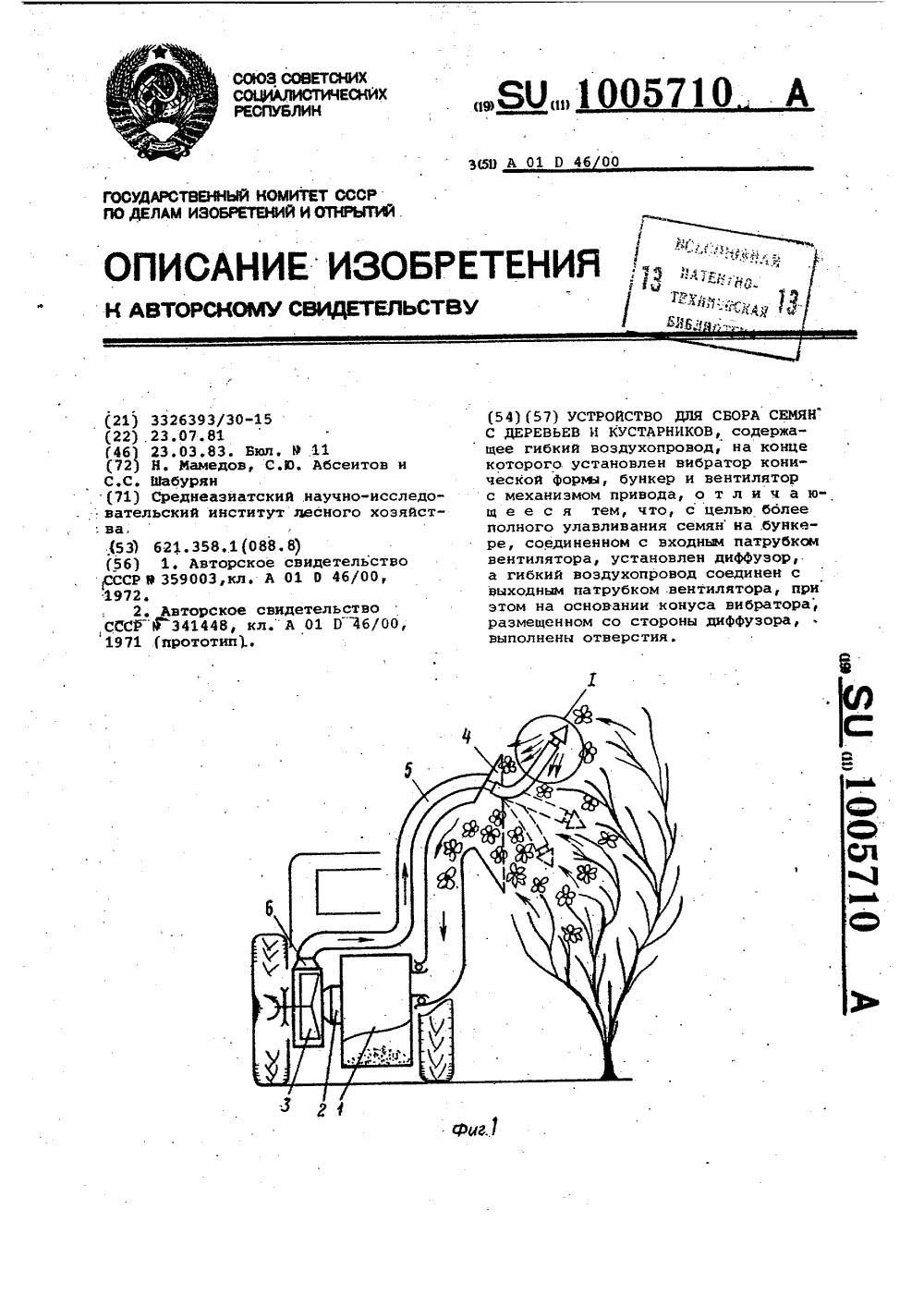

Метки: деревьев, кустарников, сбора, семян

...удовлетворительно производит сбор семян только.с малых по размеру крон,Наиболее близким по техническойсущности и достигаемому результату 15к изобретению является устройстводля сбора семян с деревьев и кустарников, содержащее гибкий воэдухопровод, на конце которого установленвибратор конической формы, бункеР 20и вертилятор с механизмом привода 2Недостатком известного устройства является то, что всасывающий рабочий орган сам вибрирует, чтоуменьшает полноту сбора семян.Цель изОбретения - более полноеулавливание семян;Указанная цель достигается тем,что на бункере, соединенном с входным патрубком вентилятора, установлен диффуэор, а гибкий воздухопровод соединен с выходным патрубкомвентилятора, при этом на основанииконуса вибратора,...

Номер патента: 1005711

Опубликовано: 23.03.1983

Авторы: Анищенко, Астахов, Ганин, Мурашов, Осьминкин

МПК: A01D 46/28

Метки: виноградоуборочной, встряхиватель

...изобретения является повышение надежности и долговечностирабочих органовЦель достигается тем, что секциисоединеныодна с другой посредством П-образной рамки, концы которойшарнирно соединены с осями поворотасекций,При этом рабочие органы шарнирно закреплены на валу и связанымежду собой при помощи продольной 40относительно вала тягой. Кроме того, вертикальные стойки снабженымеханизмами регулировки их длиныи амортизирующими элементами.На фиг. 1 изображен встряхиватель 45виноградоуборочной машины, вид сбоку, на фиг. 2 - крепление стержнейна валах; на фиг. 3 - амортизаторвертикальной стойки на фиг. 4кинематическая схема встряхивателя.Встряхиватель виноградоуборочной машины включает правую и левуюсекции 1, на каждой из которых...

Номер патента: 1005713

Опубликовано: 23.03.1983

Авторы: Бояндин, Сабсай

МПК: A01D 63/02

Метки: машине, сельскохозяйственной, стеблеподъемник, уборочной

...содержащий вращающийся цилиндрический шнек и конический носок с винтовой навивкой на поверхности 2.Однако известное устройство непозволяет осуществлять уборку беэпотерь, особенно соцветий растенийсо сферической кроной, например лаванды, которая имеет наклоненные иполегшие стебли, расходящиеся вразные стороны по всей длине рядка.В процессе работы вершина носка,смещенная относительно оси вращениястеблеподъемника, поднимает стеблипериодически: когда смещенная вершина носка при вращении идет снизувверх наклоненные и полегшие стебли поднимаются, а когда вершинаноска идет сверху вниз, она выходитиз эоны полегших и наклоненных стеблей, в результате чего часть стеблейостается вне зоны, действия носканеподнятой, что приводит к нарушению...

Номер патента: 1005715

Опубликовано: 23.03.1983

Авторы: Голушко, Захарчук, Пиуновский, Трофимук

МПК: A01D 87/00

Метки: погрузчик, сенажа

...стрелы.На фиг. 1 представлена схема погрузчика сенажа, вид сбоку; нафиг. 2 - схема расположения фреэбарабанов, вид снерхуф на фиг, 3положение фрезбарабанов при движении стрелы справа налево, на фиг,4положение фрезбарабанов при движении стрелы слева направо,Погрузчик сенажа. состоит из рабочего органа, выполненного из двухфреэбарабанов 1 и 2, гидроцилиндра3, ведомых звездочек 4 и 5 фрезбарабанов, несущей подвижной рамкиб, штока 7, редуктора 8 и привода9 фреэбарабанов, ведомой 10 и ведущей 11 звездочек, телескопическогорукава 12, выгруэного транспортера13 с четырехзвенным мехайиэмом 14,гидроцилиндра 15, ведомой 16, натяжной 17 и ведущей 18 звездочек привода 19 и редуктора 20, ведомой 21и ведущей 22 звездочек поворотнойтелескопической...

Номер патента: 1005716

Опубликовано: 23.03.1983

Авторы: Броцман, Быков, Ковалев, Родин, Смирнов

МПК: A01D 87/12

Метки: уборки, урожая

...материалов с поля в прицепное ,транспортное средство.Известна машина для уборки урожая, содержащая соединенные с энергетическик средством подборщик, погрузчик и прицепную тележку 1 3.Недостатком известной машины является отсутствие устройства для распределения убираемого продукта по длине прицепа, что приводит к неполному его заполнению.Цель изобретения - обеспечение равномерного распределения убираемого продукта по длине прицепной тележки.Указанная цель достигается тем, что машина снабжена механизмом для изменения положения тележки относительно погрузчика в продольном направлении, причем этот механизм содержит установленный на энергетическом средстве и имеющий привод, поворотный в горизонтальной плоскости, рычаг, конец...

Номер патента: 1005717

Опубликовано: 23.03.1983

Авторы: Максимов, Рейнгарт, Соколов, Трахтенбройт

МПК: A01D 91/02

Метки: корнеклубнеплодов, отделения, почвенных, примесей

...просеивающее устройство затянуть по времени процесс отделения корнеклубнеплодов от почвенных 5 примесей до окончания процесса ихтранспортирования просеивающим устройством. В результате расширяютсявозможности сохранения корнеклубнеплодами почвенной "подушки", защи-.щающей их от повреждений при соударении друг с другом, до самого конца нахождения на просеивающем устройстве.Однако увеличить подачу корнеклубненосного вороха на просеивающее устройство удается только доопределенного предела, обусловленного максимально допустимой скоростьюдвижения уборочной машины (пределпо скорости движения машины выкапывающего типа связан, главным образом,с возможностями обеспечения нормальной работы выкапывающих рабочихорганов: при повышенных...

Номер патента: 1005718

Опубликовано: 23.03.1983

Автор: Шилин

МПК: A01D 91/04

Метки: зерновых, культур, уборки

...зерновыхкультур, включающий скашивание и обмолот растений в фазе полной спелости 2 .Недостатком известного способаявляется то, что при ранней уборке,до наступления фазы полной спелостирастений, получается щуплое, с низкойвсхожестью недоброкачественное зерно,а при запоздалой уборке происходитзначительное ссыпание зерна на корню,вследствие раскачивания растений ветром и ударении при этом колосьевдруг о друга и о стебли растений,а также иэ-за перестояния хлебов. Целью изобретения является уменьшение потерь урожая от осыпания зерна на корню.Указанная цель достигается тем,что растения до скашивания опрыскивают жидким клеем.Способ уборки зерновых культуросуществляют следующим образом.Опрыскивают колосья растений сверху, путем распыления над...

Номер патента: 1007582

Опубликовано: 30.03.1983

Авторы: Бойко, Зуев, Орел, Савич, Самойленко, Смакоуз, Ярошовец

МПК: A01D 23/02

Метки: зеленой, корню, массы, обрезки, растений

...при погрузке ее в транспортные средства. Кроме того, зеленая масса может теряться в зазоре между направляющей и гладким барабаном.Цель изобретения - снижение потерь и измельчения зеленой массы.Поставленная цель достигается тем, что дополнительный ротор выполнен в виде лопастного битера, имеющего одинаковое с гладким барабаном направление вращения, а упомянутая направляющая снабжена эластичным щитком; установленным вдоль оси гладкого барабана и контактирующим с наружной поверхностью последнего.На фиг. 1 схематично изображена машина, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - узел 1 на фиг. 1 (щиток, контактирующий с гладким барабаном).Машина содержит тарельчатые дискис шарнирно закрепленными на них ножами 2, редуктор 3...

Номер патента: 1007583

Опубликовано: 30.03.1983

Авторы: Мосин, Соколов, Фурлетов

МПК: A01D 33/08

Метки: камней, комков, корнеклубнеплодов, отделения, почвенных

...как пучки ворса деформируются таким образом, что способствуют утапливанию в пальчиковой поверхности как комков почвы и камней, так и корнеклубнеплодов, в результате чего последние попадают в примеси.Цель изобретения - повышение эффективности разделения компонентов.Указанная цель достигается тем, что пучки ворса наклонены к прямой, перпендикулярной к поверхности сбрасывателя, под углом 5 - 45 в сторону сбрасывания.Такое конструктивное исполнение устройства позволяет пучкам ворса скребков сбрасывателя избирательно воздействовать на корнеклубнеплоды и примеси путем .выглубления корнеклубнеплодов из пальчиковой поверхности и заглубления в нее комков почвы и камней. 5 10 15 20 25 ЗО 35 4 О На фиг. 1 показано устройство для отделения...

Номер патента: 1007584

Опубликовано: 30.03.1983

Авторы: Котенко, Шилко

МПК: A01D 41/12

Метки: жатки, зерноуборочного, камера, комбайна, наклонная

...отпланок, в результате последние не выполняют своего назначения, При этом цепи бьютсяо направляющие планки, что вызывает усиленный их износ.Цель изобретения - повышение устойчивости режима работы цепочно-планчатоготранспортера и уменьшение износа направляющих планок.Указанная цель достигается тем, что верхние и нижние концы направляющих планоксвязаны с поперечинами шарнирно, при этомнижняя поперечина соединена с поворотными рычагами.На фиг. 1 изображена наклонная камера, продольный разрез; на фиг. 2 - разрезА - А на фиг. 1 (повернуто).Наклонная камера 1 (фиг. 1) жатки зерночборочного комбайна содержит цепочнопланчатый транспортер 2- и установленныйна поворотных рычагах 3 нижний плавающий барабан 4, Снизу на ведомых ветвях 5...

Номер патента: 1007585

Опубликовано: 30.03.1983

Авторы: Алексенко, Зайцева, Лях, Ярмашев

МПК: A01D 34/00, A01D 41/14, A01D 41/16 ...

Метки: зерноуборочный, комбайн

...соединения жатки с наклонным корпусом.Зерноуборочный комбайн включает платформу 1 жатки (фиг.), наклонный корпус 2 и установленную между ними разъемную секцию 3, Разъемная секция 3 установлена на платформе 1 жатки (фиг. 2) в зоне выбросного окна 4 и соединена с ней элементами центрального сферического шарнира 5 (фиг, 3) и подвесками 6 и 7 механизма 8 уравновешивания.На платформе 1 жатки установлены щит 9, перекрывающий ее соединение с разъемной секцией 3 в зоне центрального сферического шарнира 5 по всей ширине выброс- ного окна 4, и боковые уплотнительные щитки 10. Разъемная секция 3 (фиг. 3) в поперечном сечении имеет прямоугольную форму, соответствующую форме выбросного окна 4, а в продольном направлении в сочетании с...

Номер патента: 1007586

Опубликовано: 30.03.1983

Автор: Охрименко

МПК: A01D 43/00, A01D 43/14

Метки: емкостей, жидкостью, заполнения, расходных

...источником жидкости - резервуаром 5, навешенного на комбайн резервуара 6, содержащего накопитель 7 и емкость 8, которыесообщаются между собой перел ивочнымканалом 9 и с атмосферой каналами 10и 11 соответственно.Накопитель содержит подпружиненныйи связанный с электромагнитом 12 шток 13,на котором закреплены клапаны 14 и 15,перекрывающие соответственно переливочный 9 и воздушный 10 каналы, кроме того, накопитель соединен трубопроводами 16 и 17 с эжектором 2 и резервуаром 5, а емкость 8 имеет сливной шланг 18 с закрепленным в нем дозатором 19, распределяющим жидкие добавки в измельчитель 20.В накопителе расположен одноплечий рычаг 21, на котором смонтированы поплавок 22 и клапан 23, перекрывающий поступление жидких добавок из резервуара 5,...

Номер патента: 1007587

Опубликовано: 30.03.1983

Авторы: Абликов, Деревенко, Стефаненко

МПК: A01D 45/00

Метки: плодоотделитель

...- предотвращение наматывания стеблей на вальцы,Поставленная цель достигается тем, что каждый барабан снабжен установленной на его валу и выполненной в виде усеченного конуса втулкой, которая связана с механизмом привода для сообщения ей вращения в сторону, противоположную направлению вращения вальцов, оси которых установлены параллельно друг другу и валу барабана,На фиг, 1 изображен плодоотделитель; на фиг. 2 - конструкция конусной втулки и ее привода; на фиг, 3 - сечение А-А на фиг. 1; на фиг, 4 - сечение Б-Б на фиг. 1.Г 1 лодоотделитель состоит из пары барабанов 1 и 2, в передней части которых расположены шнековые стеблеподъемники 3,5 ФО 15 20 25 зо зз Барабаны 1 и 2 набраны из гладких вальцов 4, выполненных в виде усеченных...

Номер патента: 1007588

Опубликовано: 30.03.1983

Авторы: Кудинов, Марченко, Михайленко, Назюта, Недовесов, Сахаров, Солошенко

МПК: A01D 45/00

Метки: агрегат, уборочный

...в системе привода, где ведущим звеном является ходовое колесо энергоисточника, а ведомым - тяговый ролик лентопротяжного механизма, должна быть меньше значения отношения (К) среднего радиуса качения колеса к радиусу тягового ролика. Причем во сколько раз значение К больше, во столько же раз длина протянутой лентопротяжным механизмом грузонесущей ленты будет меньше длины пройденного агрегатом пути. Следовательно, вес сформированного на одном погонном метре грузонесущей ленты валка скошенной массы будет во столько же раз больше веса валка, сформированного на стерне жаткой такого же захвата при традиционном скашивании хлебов в валки.В систему привода лентопротяжного механизма включена муфта 12 сцепления (фиг, 9), например...

Номер патента: 1007589

Опубликовано: 30.03.1983

Авторы: Фролов, Штейн

МПК: A01D 46/10

Метки: аппарат, кустов, пневматический, хлопчатника

...под углом к вертикальной плоскости, параллельной направлению перемещения аппарата, расположенные в верхней потолочной асти 5 10 15 20 25 30 35 40 45 камеры всасывающие сопла 6. У каждого нагнета".ельного патрубка 3 боковая стенка в заходной части 7 расположена под углом к боковой стенке 2 камеры с вершиной, обращенной к направлению геремещения агпарата, к имеет продольньй участок 8, расположенный параллельно направлению перемещения аппарата, а каждое нагнетательное сопло 4 расположено на продольном участке 8 патрубка, обращено к стенке 2 камеры его закрепления и отстоит от плоскости последней на расстоянии не менее половикь. ширины камеры. Между концами продольных участков 8 одного ряда патрубков и заходными частями 7 другого ряда...

Номер патента: 1007590

Опубликовано: 30.03.1983

Авторы: Гольденберг, Насыбуллин, Сайфи

МПК: A01D 46/16

Метки: барабана, хлопкоуборочного, шпиндель

...охватывающее стержень и верхний конец ленты 1.Недостатком известного устройства является сложность конструкции (необходимо прорезание паза в теле стержня, загибание конца ленты и ограничение кольца от перемещения вдоль стержня стопорным кольцом), что делает крепление ненадежным. Цель изобретения - повышение надежности крепления ленты и упрощение конструкции. Указанная цель достигается тем, что в шпинделе хлопкоуборочного барабана, содержащем вертикальный стержень с навитой по его длине пильчатой лентой и средство крепления ленты на стержне, включающее кольцо, охватывающее ее верхний конец и установленное относительно стержня с зазором больше толщины ленты, указанный зазор меньше двух толщин ленты, а высота кольца не меньше...

Номер патента: 1007591

Опубликовано: 30.03.1983

Авторы: Барер, Иногамов, Киселев, Коростылев, Ризаев, Усманходжаев, Хусаинов

МПК: A01D 46/16

Метки: барабана, хлопкоуборочного, шпиндель

...углы заострения которых обращены в сторону вращения стержня,а биссектриса угла каждого зубца на нижней кромке ленты горизонтальна, биссектриса угла заострения каждого зубца наверхней кромке ленты параллельна ее продольной оси.На фиг. 1 изображен предлагаемый шпиндель; на фиг. 2 - узел 1 на фиг. 1 (увеличено).Основой шпинделя является несущийстержень 1, в верхний конец которого запрессован приводной ролик 2 с шарикоподшипником 3 и крышкой 4. На стержень 1надет с зазором и закреплен верхними витками захватывающий элемент в виде спиральной ленты 5 с зубцами на ее кромках.Зубцы 6 на верхней кромке ленты 5 выполиены с наименьшим, а зубцы 7 - с большим наклоном биссектрис их углов заострения к продольной оси ленты 5, причем угол наклона...

Номер патента: 1007592

Опубликовано: 30.03.1983

Авторы: Емелин, Македон, Ульянов

МПК: A01D 51/00

Метки: плодов, подборщик

...подборщика в зоне съема плодов и стеблей.Цель изобретения - повышение надежности работы подборщика.Поставленная цель достигается тем, что подборщик снабжен битером, установленным над съемником, который в зоне съема плодов с пальцев выполнен по изогональной кривой, переходящей в нижней части в дугу окружности, центр которой расположен на оси вращения битера.Причем лопасти битера снабжены пальцами, шаг которых равен шагу игл барабана.На фиг. 1 изображен подборщик в аксонометрии; на фиг. 2 - вид по стрелке А на фиг, 1; на фиг. 3 - разрез Б-Б на фиг. 2.Подборщик состоит из барабана 1 и съемника 2. На цилиндрической поверхности барабана закреплены кольца 3, в отверстия 5 1 О 15 20 25 ЗО 35 40 которых вставлены заостренные иглы 4. От...

Номер патента: 1007593

Опубликовано: 30.03.1983

Авторы: Гулынин, Листопад, Румянцев, Чечин

МПК: A01D 51/00

Метки: бахчевых, культур, плодов, подборщик

...валики, выполненные по крайней мере в виде двух гиперболоидов вращения, торцовые части которых сопряжены друг с другом цилиндрической поверхностью.На фиг. 1 изображен подборщик плодов, общий вид; на фиг. 2 - регулируемая копирная дорожка; на фиг. 3 - разрез А-А на фиг. 1; на фиг. 4 - разрез Б-Б на фиг. 1; на фиг. 5 - вид по стрелке В на фиг. 3.Захватывающе-транспортирующее устройство представляет собой замкнутый цепной контур 1, на котором расположены грейферные захваты 2, Грейферные захваты состоят из 2-х половин - левой 3 и правой 4, которые шарнирно закреплены на горизонтальной оси 5. Между собой левая 3 и правая 4 половины грейферного захвата соединены пружиной 6, На каждой половине грейферного захвата имеются ролики 7, которые...

Номер патента: 1007594

Опубликовано: 30.03.1983

Автор: Рамишвили

МПК: A01D 34/13, A01D 46/04

Метки: аппарат, режущий

...сегменты 4, закрепленный на верхнем брусе 1 кронштейн 5 с ушками 6, между которыми на оси 7 с помощью шайб 8 и шплинтов 9 крепится качающийся режущий сегмент 2, закрепленную на верхнем брусе 1 болтами 10 пружину 11, прижимающую качающийся режущий сегмент 2 к противорежущему сегменту 4,Качающийся режущий сегмент 2 имеет заточенные режущие кромки 12 и 13, а проти воре жущие сегменты 4 - заточенные режущие кромки 14 и 15. Между основаниями противорежущих сегментов 4 образовано незаточенное ребро 16.Ширина шарнирно закрепленных на верхнем брусе 1 качающихся режущих сегментов 2 у основания равна или меньше расстояния между основаниями жестко закрепленных на нижнем брусе 3 смежных противорежущих сегментов 4, при этом каждый шарнирно...
