Номер патента: 274711

Опубликовано: 01.01.1970

Автор: Митрофанов

МПК: A01D 46/14

Метки: бревен, подачи, поперечный, продольного, транспортера

...от бревна, возвращаются в исходное положение с помощью противовеса 3, 20 Крайние положения этих рычагов ограничивают упоры-амортизаторы 4 и 6. Бревна принимаются рычагами 6 укладчика, сбалансированными противовесом 7. Под действием веса бревна рычаги 6 поворачиваются, и брев но перекатывается к их концам. По мере наклона рычагов 6 и перемещения по шгм бревна поворачиваются рычаги с противовесом 8, при этом увеличивается плечо груза, а, следовательно, и момент, уравновешивающий бревно но. Вес противовеса 8 рассчитан на уравнове274711 Фиг 1 шивание среднего по размерам и весу бревна. Бревна меньших размеров размещают на рычагах б от двух до четырех штук, после чего передают на поперечный транспортер.Для бреьен большего...

Номер патента: 275564

Опубликовано: 01.01.1970

Авторы: Егоров, Котов, Курников, Николаев, Соловьев, Чермошенцев

МПК: A01D 57/06

Метки: подвода, режущему, стеблей

...цепей 1, перекинутых через звездочки 2 и 8, закрепленные на валах 4 и 5. Вал 5 ведущий,На цепях 1 закреплены валы б основных 25 граблин с коническими пальцами 7. На этихже валах закреплены дополнительные граблины с пальцами 8. Дополнительные граблины закреплены шарнирно и удерживаются в необходимом положении пружинами 9. На конЗ 0 цах дополнительных граблин имеются ролики310. На неподвижной оси ведомых звездочек 2 жестко закреплены упоры, выполненные в виде копира 11 с дутообразной направляющей поверхностью, По контуру рабочей части упора копира сделаны дугообразные вырезы для сообщения дополнительным граблинам с пальцами 8 нескольких встряхивающих движений при выходе их из массы при оокатывании роликом 10 копира 11. Под пальцами...

Номер патента: 275569

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Герасимов, Измайлов, Козюра, Максимов, Петров, Сорокин

МПК: A01D 17/04

Метки: корнеклубнеплодов, транспортер

...частью шарнирно прикрепленные к тяговым органам, а нижней частью скользящие по направляющей верхней ветви, связанной с рамой машины.Зазоры между прутковымц рамками могут изменяться за счет перемещения направляющих по высоте.В предлагаемом транспортере, с целью выгрузки корнеклубнеплодов ца разных участках, расположенных по длине транспортера, направляющая, установленная под нижней ветзью транспортера, разделена на отдельные отрезки, связанные между собой механизмом регулировки высоты в виде четырехзвенникя.Е-а фиг, 1 изображен описываемый транспортер, вид сооку; на фиг. 2 - разрез по А - А па фиг. 1.Транспортер содержит прутковое полотно, на основных прутках 1 которого шарнирно закреплены прутковые рамки 2. Под верхней ветвью...

Номер патента: 275570

Опубликовано: 01.01.1970

Автор: Борисов

МПК: A01D 21/04

Метки: корнеклубнеуборочным, машинам, орган, рабочий

...содержащкатки, имеющие вО жущими кромками,с целью устраненияковые поверхностипастей с кривошипами с крестовиной.25 2. Рабочий органтем, что диски.каткоПриоритет по п. 2 Известны рабочие органы к корнеклубнеуборочным машинам, содержащие вращающиеся катки с дисками в нижней части,С целью устранения сгруживания почвы в предложенном рабочем органе к корнеклубнеуборочным машинам боковые поверхности катков выполнены из лопастей с кривошипами, шарнирно соединенными с крестовиной. В дисках катков имеются окна.На фиг. 1 показан рабочий орган к корнеклубнеуборочным машинам, 001 ций Вид; на фиг. 2 - вид по стрелке А на фиг, 1.Рабочий орган к корнеклубнеуборочным машинам состоит из встречно вращающихся катков 1 и 2, рабочие поверхности...

Номер патента: 275571

Опубликовано: 01.01.1970

Авторы: Доманьков, Зайцева, Кругликов, Рузин, Черн

МПК: A01D 23/02

Метки: библиотека, техническля

...кромкой по его контуру и фланец для крепления к ведущему валу, известны. 5Предложенный дисковый нож, предназначенный для той же цели, отличается от известных тем, что для более совершенной обрезки головок корнеплодов, особенно на загущенных посевах, диск ножа между режу щей кромкой и фланцем имеет форму тора.На чертеже изображен нож, диаметральный разрез.Дисковый нож имеет два различных элемента поверхности; поверхность по форме то ра 1 и плоский фланец 2. Режущая кромка может быть гладкой или зубчатой, Поверхность, выполненная по форме тора, окружает фланец 2. Флацец используется для крепления ножа к ведущему валу.Предложенный дисковый нож используется так же, как известные дисковые ножи в ботвосрезающцх аппаратах машин для уборки...

Номер патента: 275572

Опубликовано: 01.01.1970

Авторы: Бетчер, Дудка, Ильге, Ластовенко, Роденко, Украинский

МПК: A01D 33/08

Метки: 275572

...1; на фиг. 3 - вал с чистиками.Очиститель имеет шнековые вальцы 1, 2 и 3, последний из которых вращается встречно.Ячеистый транспортер выполнен в виде поочередно набранных на валу 4 ячеистых 5 и гладких б дисков. Над транспортером размещен щиток 7 с эластичной накладкой 8. Ячейки транспортера очищаются чистиками, выполненными в виде лопаток 9, закрепленных на валу 10, скорость вращения которого синхронизирована со скоростью вращения транспортера таким образом, что обеспечивает взаимодействие концов лопаток с поверхностями ячеек. Ворох корнеплодов с примесями поступает на шнековые вальцы 1, 2, которыми за счет их увеличенной скорости вращения по сравнению со скоростью вращения вальца 3 прижимается к последнему и к щитку 7, Шнековый...

Номер патента: 275573

Опубликовано: 01.01.1970

Авторы: Ильге, Кравченко

МПК: A01D 33/08

Метки: ботвы, земли, корнеплодов, очиститель

...4 меньшей вь ды - витками б большей интенсивность сепарации зн чивается. Земля ц ботва п зазоры решетки, образован ботва пер соты, а ко высоты, Пр ачцтельцо росы паются ые виткам от земнековых и переочистители корнеплодов выполненные в виде ш новленных так, что вит друга.величения интенсивности женном очистителе шнеки аходными, разной высо сепара- выполы. енц едмет из о кен очиститель, общий1 На чертеже вид и разрез по Очиститель с и 2 и гладкого и 5 выполнены ты. Материал коэффициент т Такая форм ячейку, позволОчцстцтель корнеплодов от земли цвыполненный в виде шнековых вальцевновленных с перекрытием витков другтельно друга, отличающийся тем, что, с5 увеличения цнтенсцвцости сепарации,вые вцткц выполнены многозаходнымцой высоты. из...

Номер патента: 275574

Опубликовано: 01.01.1970

Автор: Орехов

МПК: A01D 34/00, A01D 34/125, A01D 57/26 ...

Метки: валковой, ветровой, жаткй, щит

...как онперекрывает выбросное окно. На фиг. 1 изображена валковая жатка сописываемым ветровым щитом, вид в плане; на фиг. 2 - дополнительный щиток, закрепленный на ветровом щите (вид по стрелке А на фиг. 1).Наклонный корпус 1 валковой жа10 соединяется к комбайну СКилиному шасси СШ. В средней частирасположен режущий аппарат 3, надустановлено мотовило 4. На раме 2рован ременно-планчатый транспорт15 торый имеет ведущий барабан б цбарабан 7.Задняя часть рамы защцщена ветровымщитом 8. К ветровому щиту со стороны выбросного окна жатки прикреплен на двух пет лях 9 дополнительный щиток 10. На вертикальной оси 11 установлены две пружины 12, прикрепленные болтами 18 к ветровому щиту 8. Пружины удерживают щиток 10 в плоскостц ветрового щита, прижимая...

Номер патента: 275575

Опубликовано: 01.01.1970

Авторы: Гратович, Рум, Самарченко, Черных

МПК: A01D 41/127, A01D 69/00, A01D 69/03 ...

Метки: 275575

...при этом образуется перепад давления в полостях 23 и 24,Золотник связан с рычагом 4 датчика двуплечим рычагом 28, установленным на оси 29 поворота заднего клапана, одно плечо 30 ко 5 10 15 20 25 30 35 40 45 50 торого гибкой тягой 31 соединено с хвостовиком 19, штока 16, золотника 3 и упором 32, установленным на боковине 10, а также двуплечим рычагом 33, установленным на боковине 6 копнителя, одно плечо 34 которого является звеном параллелограммной подвески рычага 4 датчика, а другое плечо 35 контактирует со вторым плечом 36 двуплечего рычага 28.Рычаг 4 датчика подпружипен пружиной 37, стремящейся повернуть его по часовой стрелке относительно оси 38.Хвостовик 19 штока 16 также связан с рычагом 39, к которому подсоединена гибкая тяга...

Номер патента: 275576

Опубликовано: 01.01.1970

Автор: Пчельников

МПК: A01D 45/00

Метки: волокнистых, крупностебельных, культур, уборки

...устройство для формирования порций стеблей состоит из установленных ярусами за зажимным транспортером отсекателей и расположенного под нимпериодически действующего транспортера. 20На фиг, 1 и 2 схематически изображена описываемая машина, вид сбоку и сверху,Машина содержит тележку 1, жатку 2, наклонный зажимной транспортер 3, устройстводля формирования порций стеблей, включающее отсекатели 4 и транспортер б. За транспортером 5 на тележке 1 размещен лубоотделитель б.При работе машины срезанные жаткойстебли зажимным транспортером подаются к З 0 механизму для формирования порции стеблей, отсекатели н транспортер которого в момент накопления стеблей неподвижны.По мере накопления стеблей на транспортере 5 пальцы отсекателей...

Номер патента: 275577

Опубликовано: 01.01.1970

Авторы: Броцлврай, Гурвич, Логинов, Сенцов, Черников

МПК: A01D 45/06

Метки: б1и-лй€ткл, знамени, институт, исследовательский, красного, льнаi, ннй, ордена, патентноfвсесоюзный, трудового, „црг

...на отанную часть поля. аправжду теемнем.терейству, парата брабоПредмет изобретенияЛьнотеребилка, включающая теребильные О ремень и шкивы и выводящее устройство, отличаюа 1 ался тем, что, с целью укладки вытеребленной массы льна на обработанной части поля, выводящее устройство выполнено в виде дополнительного ремня, охватывающего 5 крайний теребильный шкив, ведущий, отклоняющий и натяжной ролики и направляющего вытеребленную массу льна за машину. Предлагаемая ль занных недостатков выводящего устрой де дополнительного крайний теребильн пяющий и натяжно вытеребленную масПредлагаемая льнотеребилка может быть использована в сельском хозяйстве при комбайновом, сноповом и других способах уборки льна, а также при селекционно-семеноводческих...

Номер патента: 275578

Опубликовано: 01.01.1970

Авторы: Бала, Барер, Государственное, Исаш, Калайдзидис, Патен

МПК: A01D 46/16

Метки: колодка, машин, привода, хлопкоуборочных, шпинделей

...МАШИНиз двух частей, подпружиненных аркас при цабешпинделей изгити поджимаются Каркас 1 колодки выполиесоединенных шарниром 2 ипружинами 3, 4 ремней б. 1 хгации на колодку роликовбается по шарниру, и его чак ремню с помощью пружин. Предме изобретения Колодка привод цых машин по авт ся тем, что, с цел шпинделей с рем каркас выполненпружицениых част одна с другой в зо Известна колодка привода шпинделеи хлопкоуборочных машин по авт. св.214908,включающая металлический каркас и эластичные ремни, укрепленные на каркасе с однойстороны; свободные концы ремней помещеныв на.п.равляющие,Предлагаемая колодка отличается тем, что,с целью улучшения зацепления шпинделей сремнями по увеличенной дуге, каркас выполнен из двух индивидуально...

Номер патента: 275579

Опубликовано: 01.01.1970

Авторы: Государственное, Чечель

МПК: A01D 46/16

Метки: аппарата, колодка, привода, хлопкоуборочпого, шпинделей

...отжать колодку, а вторые - повернуть ее по ходу вращения рабочих барабанов; в момент набегания роликов ца дорожку происходит удар, что приводит к преждевременному износу опор шпинделей.Предлагаемая колодка отличается от известных тем, что, с целью равномерного прцжатия дорожки к роликам шпинделей, концы каркаса связаны между собой коромыслом.На чертеже схематически изображен привод шпинделей хлопкоуборочного аппарата, вид в плане.Привод состоит цз пружинного каркаса дорожки 1, ремней 2 переменного сечения, стаканов 3, прухкин 4, коромысла 5, шарнирно закрепленного в направляющей 6, чем обеспечивается самоустановка его и упора 7, служащего для восприятия усилий, сдвигающих колодку в начальный период работы,Коромысло можст быть закреплено...

Номер патента: 276576

Опубликовано: 01.01.1970

Авторы: Доманьков, Федотов, Черн

МПК: A01D 23/02

Метки: аппаратам, ботвоудаляющим, дисковым, копир

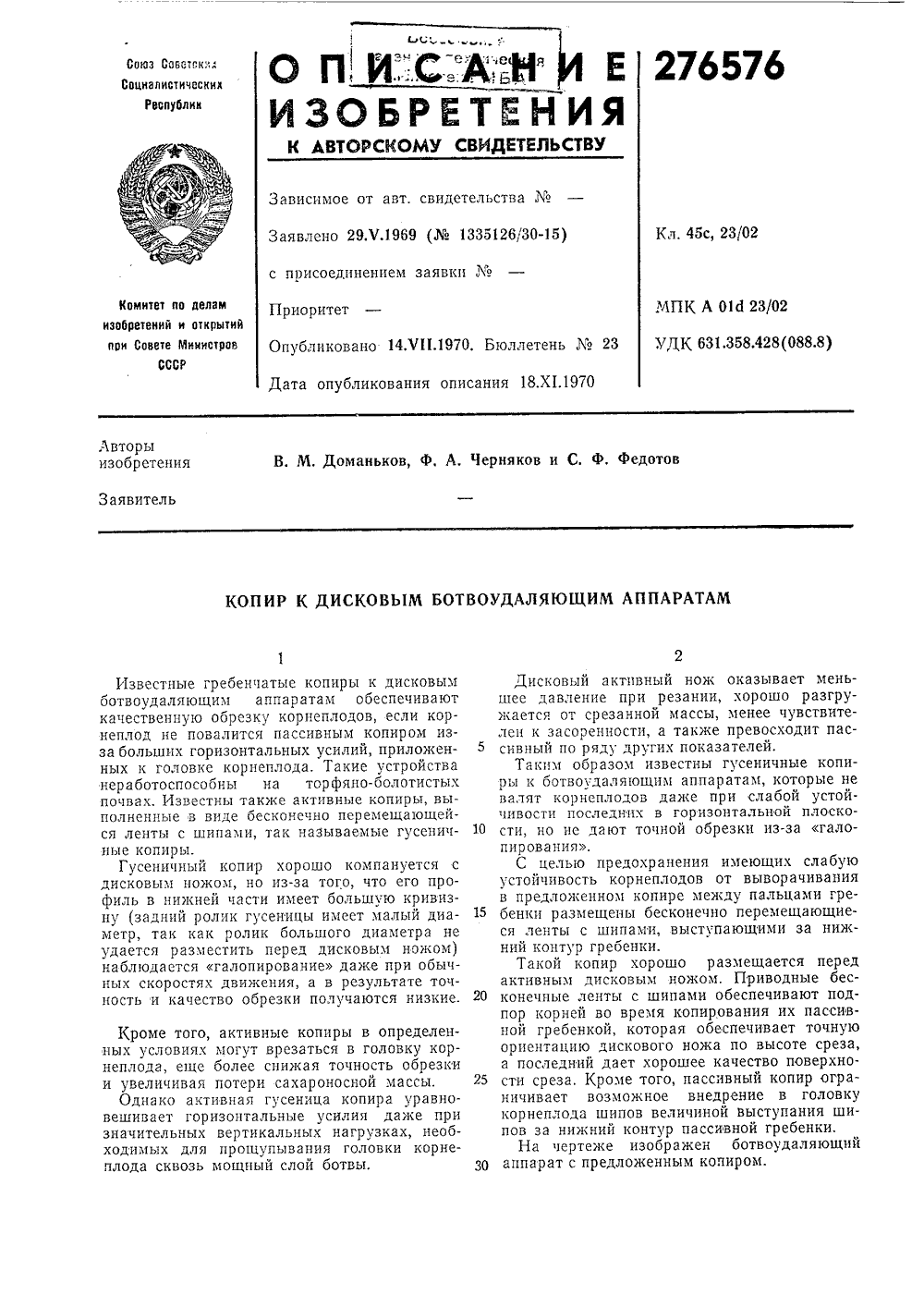

...в предложенном копире между пальцами гребенки размещены бесконечно перемещающиеся ленты с шипами, выступающими за нижний контур гребенки.Такой копир хорошо размещается перед активным дисковым ножом. Приводные бесконечные ленты с шипами обеспечивают подпор корней во время копирования их пассивной гребенкой, которая обеспечивает точную ориентацию дискового ножа по высоте среза, а последний дает хорошее качество поверхности среза. Кроме того, пассивный копир ограничивает возможное внедрение в головку корнеплода шипов величиной выступания шипов за нижний контур пассивной гребенки.На чертеже изображен ботвоудаляющий аппарат с предложенным копиром., В. Хорина Техред А. А, Камышникова Корректоры А. Абрамоваи Е, .п.асочкина Ред Заказ...

Номер патента: 276577

Опубликовано: 01.01.1970

Автор: Погорелый

МПК: A01D 33/08

Метки: корнеклубнеуборочных, машин, орган, рабочий, сепарирующий

...имеющий форму усеченного конуса.С целью интенсификации процесса очистки 5 в предложенном сепарирующем рабочем органе оарабан в зоне выхода корнеклуонеплодов имеет кривошип, связанный с приводным звеном.На чертеже показан предлагаемый рабочий 10 орган.Сепарирующий рабочий орган для корнеклубнеуборочных машин состоит из вращающегося барабана 1, имеющего форму усеченного конуса, образованного ребрами жестко сти 2, расположенными по периферии винтовой навивки 3, опорно-приводных роликов 4, шарового шарнира 5 с кривошипом 6, соединенным рычагами 7 с ребрами жесткости на выходном конце барабана. 20Винтовая навивка может быть выполнена из эластичного материала по ломаной образующей.При подачоми внутрь апрутками ви 3 вдоль барабана....

Номер патента: 276578

Опубликовано: 01.01.1970

Авторы: Болотин, Вайсман, Всесоюзный, Ец, Йск, Резников, Сабсай, Трегуб, Трындин, Шевелев, Юфа

МПК: A01D 45/00

Метки: рожков, сбора, спорыньи

...к области сельскохозяйственного машиностроения и предназначено для решения проблемы предварительных сборов рожков спорыньи в зависимости от стадии их созревания.Известна машина для сбора рожков спорыньи, включающая пассивный делитель на каждый рядок, выполненный в виде поддона для сбора рожков спорыньи с лопастным битером, снабженным эластцчнымц планками,Недостатком известной машины является то, что прц большой ярусности расположения колосьев по высоте часть стеблей находится впе воздействия битера,Целью изобретения является создание машины для сбора рожков спорыньи, позволяющей обеспечить наиболее полное улавливание выделенных из колосьсв ржи зрелых рожков за один проход, с минимальным повреждением недозрелых мягких рожков и стеблей...

Номер патента: 276579

Опубликовано: 01.01.1970

Авторы: Быков, Всесоюзный, Гурвич, Зеленко, Кондращук, Крылов, Мелегов

МПК: A01D 45/06

Метки: лбна-долгунца, уборки

...и повышения экономической эффективности процессов сушки и переработки вороха в предлагаемом способе от вороха отделяют до сушки путанииу, обмола 25 чивают влажную путанину и присоединяют к основной массе вороха выделенные из нее семенные коробочки и семена, после чего ворох без путанины сушат, обмолачивают и сепарируют для получения семян. Обмолоченную пу танину оставляют в отведенных для этого местах на поле или за его пределами.Предлагаемый способ позволяет отказаться от сложных ворохоразделывательиых машин: ворох, не содержащий путаницы, можно перерабатывать на простых машинах, содержащих только терку и веялку.Технологическая схема предлагаемого способа приведена иа чертеже,Сущность его заключается в следующем.Производят теребление...

Номер патента: 276580

Опубликовано: 01.01.1970

Авторы: Воронкин, Глазатов, Государственное, Марков, Федоров

МПК: A01D 46/14

Метки: навесная, хлопкоуборочная

...аппаратов).Роль несущей рамы выполняет сам трактор 1, на котором в передней части на лонжеронах закреплен механизм 2 подвески уборочных аппаратов, имеющий вертикальные шарпиры 8. Через вертикальные шарниры к механизму подвески уборочных аппаратов подвешиваются секцш; уборочных аппаратов 4, расположенные фронтально, перед направляю.5 щим колесом трактора 5, причем ось вертикальных шарниров смещена от положения центра тяжести в сторону продольной осц трактора, Секции уборочных аппаратов имеют опорные колеса 6. В задней части тракто- О ра к чулкам полуосей ц корпусу трансмиссиикрепятся несущие брусья 7, на которых установлены бункер 8, и на стойках 9 крепятся вентиляторы 10.Пневмосцстема 11 расположена по обеим 5 сторонам трактора и...

Номер патента: 276581

Опубликовано: 01.01.1970

Авторы: Бахтиаров, Вахрамеев, Глазатов, Горобец, Немков, Розенблюм, Тютьков

МПК: A01D 46/14

Метки: аппаратов, блок, хлопкоуборочнб1х

...и услои(цениО конструкции, поскольку для независимой регулировкц рабочих щелей требуется два шарнира поворота секции и установка премежуточных шестерен соосно каждому шарниру, на поводках. Предлагается блок хлопкоуборочных аппаратов с устранением этих недостатков путем расположения осей ПОВОротя сыеи(ных секций сооспо с Ос 51 ыи Вращения продольно смещенных барабанов, установленных в этих секциях, за счет передачи вращения барабанам смежных секций промежуточными шестернями, взаиыодейстВуОщими с приводными шестернями барабанов, соосных осям поворота секций.На чертеже схематически изображена схема блока.Блок состоит из несущей рамы 1, поворотных секций 2 с рабочими барабанами 3. Несущая рама соединена с поворотными секциями шарнирами...

Номер патента: 276582

Опубликовано: 01.01.1970

Авторы: Барер, Бережной, Вахрамеев, Ев, Исмаилов, Муравьев, Осипов

МПК: A01D 46/14

Метки: аппарата, органов, рабочих, съемник, хлопка, хлопкоуборочного

...чертеже показан предложенный съемник. 15 Оц состоит из кожуха 1 и барабана, иа ва- ЛУ 2 КОТОРОГО В СЕПаРатОРак .г ЗаКРЕПЛЕНЫ планки 4 для съема хлопка и лопасти б. Выходное отверстие кожуха сообщено с транспорт 1 гм трубопроводом 6. 20При работе хлопкоуборочного аппарата хлопок-сырец съемными планками снимается с его рабочих органов, переносится в расширяющее пространство между кожухом и поверхностью съевцика. Далее под действием цент робежных сил и воздушного потока, создаваемого изогнутыми лопастями и планками, хлопок транспортируется по трубопровемцую емкость машины.Воздух засасывается лопастямими с открытой стороны кожуха ирабочих органов аппарата, чтотехнологический процесс съема хлоТЯК КЯК ХЛОПКОВОЕ ВОЛОКИО...

Номер патента: 276583

Опубликовано: 01.01.1970

Авторы: Денисенко, Дреев, Иванов, Мальцев, Стрижевский, Тепл

МПК: A01D 46/08

Метки: аппарат, подборщика, уборочный, хлопка

...за счет уменьшения длины зоны 25 съема при размыкании шипов на ведущем барабане ц улучшения условий работы средних секций путем исключения возможности засыпания почвой хлопка на дне междурядья. Зто достигается тем, что средние уборочные сек цци выполнены большей длины, чем крайние,Заказ 30236 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж.35, Раушская паб., д 4/5 Типография, пр. Сапунова, 2 3Длина каждой секции определяется из условия относительного угла наклона ее к обрабатываемой поверхности. С целью унификации и облегчения производства уборочных аппаратов можно не делать все секции разной аллины, а разбить их на несколько групп, например на три, внутри которых длины секций...

Номер патента: 276584

Опубликовано: 01.01.1970

Авторы: Барер, Государственное, Машинам

МПК: A01D 46/16

Метки: аппарата, привод, хлопкоуборочного, шпинделей

...для привода во вращение основания ремня требуется дополнительнтяй механизм.В предлокеином риводе для повышения эксплуатационной надежности ремень расположен на основании свободно и имеег с пим подвижную фрикционнную связь.На чретеже схематически изображен предложенный привод, вид сверху.Привод состоит из роликов 1 шпинделей 2, основания 8 колодки обратного хода с ремнем 4, пружиной э и устройством б для компенсирования разницы в длинах ремней и вытяжки их в процессе работы.Бесконечный ремень 7 с натяжным устроиством в виде пластины 8 может быль устасвлен для привода роликов п в рабочеи зо е.Рекень колодки Обратного ходя подкоется к рол 1 Кям ня угле к, реме 1 ь В 1001 ей зоне 5 охватывает ролики на угле р,При работе аппарата и...

Номер патента: 276585

Опубликовано: 01.01.1970

Авторы: Антонов, Медведев, Рындин

МПК: A01D 46/18

Метки: барабан, вертикально-шпиндельный

...ц зеля, попадающая на диск, проникают в приемную камеру вместе с хлопком.Для исключения транспортирования нижним диском сора и земли в приемные камеры машины и уменьшенця при этом цовреядсния стеблей хлопчатника в предложенном барабане выступы нижнего диска замкнуты снаружи ободом.На чертеже схематически изобпаксца нижняя часть барабана (в разрезе).Нижний диск 1 барабана цме т выступы 2, являющиеся опорами для шпинделей 3. Выступы соединены между собой ободом 1, образующим с выступами сквозные огверстця а. При работе вертцкально-шпцндельцые барабаны, расположенные по обеим сторонам обрабатываемого рядка хлопчатника, обкатывают кусты. Вследствие значительной высоты 5 выступов в сравнении с серийной машиной,дробленый лист, завязи ц...

Номер патента: 276586

Опубликовано: 01.01.1970

Авторы: Государственное, Радкевич

МПК: A01D 46/14

Метки: коробочкоподъемник, хлопкоуборочномуаппарату

...при конструировании хлопкоуборочных аппаратов.При работе хлопкоуборочных машин нередко нижние коробочки, расположенные у самой земли, остаются несобранными, Поэтому применяют различные устройства, расположенные впереди шпиндельцых барабанов, предназна- ЧЕННЫХ ДЛЯ ПОДЪЕМа НИЗКОРаСПОЛОжсниьХ КО- робочек и подвода их к рабочим органам.Одним из таких устройств является устройство, применяемое на машннах ХВС,2. 1-1 а нижней части кустоподъемниклены стержни илц усы, которыеют рядок хлопчатника с обеих стозуя щель. При движении машины:.робочки за счет того, что стержниклон, приподнимаются.Основным недостатком таких устройляется то, что даже при самых малыхнениях машины от оси рядка кустыугнетаются, так как возможности попедеформации...

Номер патента: 276587

Опубликовано: 01.01.1970

Авторы: Винов, Государственное, Григорьев, Куценко, Хннчесиая

МПК: A01D 46/12

Метки: корчевателюстеблей, стеблеформирующее

...стеблей, цидсзади; на фиг. 2 - то же, вид в плане,Формовщик состоит из вертикальных валов1 и 2 с кривошипом 3, двуплечим рычагом 4, 2прутками б и б, вместе образующих поавый илевый кустодержатели. Для соединения КГстодержателей с тягой 7 в кривошипы вварецыпальцы 8 и 9.На тяге имеются отверстия а и б для работы 25на операции в снопы и в валок. Пружина 1 Г)соединяет тягу и фиксатор с конической головкой 11. Пружина имеет кольцо в и рукояткуг, которые выполнены за одно целое,Технологический процесс раооты формовщика стеблей происходит следующцм образом,При формцроганин стеблец в снопы прукину зацепом соединяют с одним пз отверстий а, при формировании стеблей в валок - с отверстием О. С помощью ру кояткц г кольцом д пружину набрасывают...

Номер патента: 276588

Опубликовано: 01.01.1970

Авторы: Арзуман, Государственное, Мелькумов, Пилюганова, Чаусский

МПК: A01D 46/14

Метки: вентилятор, сыпучих, транспортировки, центробежный

...к пневмотранспортным устройствам, например, хлопкоуборочных машин.Известны пневмотранспортные устройства для хлопкоуборочных машин, включающие центробежный вентилятор и обводной лоток.Предлагаемый центробежный вентилятор отличается от известных тем, что с целью пропуска транспортируемого материала мимо крыльчатки входное колесо и лоток образуют единую полость, сообщающуюся с полостью кожуха вентилятора.На чертеже схематически изображен предлагаемый вентилятор.Вентилятор состоит из кожуха 1, входного колена 2, лотка 8 и крыльчатки 4.Принцип работы предлагаемого вентилятора заключается в следующем. Транспортируемая масса, состоящая из воздуха и хлопка, поступает во входное колено вентилятора. Воздух засасывается вентилятором, а...

Номер патента: 276589

Опубликовано: 01.01.1970

Авторы: Булкин, Горбунова, Замотин, Яценко

МПК: A01D 34/13

Метки: аппарат, режущий

...ени 1. Режущий аппарат с одг ми, включающий пальцсвый стину трения, от.сицпюисиссся улучшения качества среза,20 закреплена между пальцевы цами, фиксируя при этом па тацарнымц пальца- брус, цож ц платем, что, с целью пластина трения м брусом и пальльцы от проворо 2. Режущий аппарат по п.тем, что, с целью повышеци 25 пластина трения выполненачцми кромками., ог гичаюисиссся долговечности, четырьмя рабоПредлагаемый режущий аппарат предназначен для использования на сельскохозяйственных уборочных машинах, например жатках, комбайнах и т. п.Известны режущие аппараты с одинарными пальцами, в которых пластины трения устанавливаются на пальцевый брус сверху. При срезании растений известными режущими аппаратами имеет место повышенная высота...

Номер патента: 276590

Опубликовано: 01.01.1970

Авторы: Антоненко, Бескопыльный, Гурвич, Кечек, Королев

МПК: A01D 63/02

Метки: делитель, машинам, сельскохозяйственнбш, уборочным

Номер патента: 276591

Опубликовано: 01.01.1970

Авторы: Ермачков, Журов, Королев, Мухин

МПК: A01D 78/02

Метки: грабельное, колесо

...грабельцое колесо, вид в плане; ца фиг. 2 - то же, вид сбоку в разрезе; ца фцг. 3 - место разъема прута.5 К ступице 7 крепятся пружинные зубья 2,имеющие олцке к наружной части колеса пружинные витки, в которые пропущен разрезной пружинный концсцтричсский прут , сосдиняющий зубья в кол о.10 Перекрывающие друг друга свободные концы прута нс скреплены между собой и могут при перегрузках взаимно перемещаться до предела, ограничиваемого выступами концов.Прут имеет по одному отверстию на каждом 15 конце с целью использования приспособленийдля его натяжки при сборке ц разборке колеса.В работе при вращении грабельного колесавалок сена, сгребаемый колесом, остается пе рсд плоскостью зубьев и це доходит до пружинных витков, отведенных от...

Номер патента: 276592

Опубликовано: 01.01.1970

Авторы: Ермачков, Королев, Седунов, Тимушев

МПК: A01D 87/02

Метки: грабельное, колесо

...конструкция грабельного колеса отличается тем, что с целью повышения износостойкости зубьев и механического соединения их между собой без применешя дополнительных скрепляющих элементов ца каждом зубе путем гиба образован пружинчыи виток, переходящий в носик, плоскость которого перпендикулярна плоскости пружинного вигка, а такхке тем что с целью ускорения монтажа и демонтажа зубьев диск ступицы снабжен спиральными пазами, в которые заводятся соответствующим образом гнутые внутренние концы зубьев н прижимаются сек горными пластинами, а с целью предотвращения здбнванпя сеном пружинныецены овальными с рясоси плоскости колеса.На чертеже изображено предлагаемое гря 5 бельцое колесо,Пружшшые зубья 1 крепятся к ступице 2секторными...
