Номер патента: 704509

Опубликовано: 25.12.1979

Автор: Гусев

МПК: A01D 34/00, A01D 34/125, A01D 61/00 ...

Метки: валковая, жатка

...структуры валка.Это достигается тем, что в. зоне ветрового щита валкообразующего транспортера установлен дополнительный транспортер, скорость движения 2 О которого равна скорости движения валкообразующего транспортера.На фиг. 1 схематично изображена валковая жатка, вид сверху; на фиг, 2 - то же, разрез А-А на фиг,1, 25Валковая жатка включает режущий аппарат 1, валкообразующий транспортер 2, ограниченный ветровым щитом 3, в зоне которого установлен дополнительный транспортер 4, 30 Валковая жатка, включающая режущий аппарат и ветровой щит валкообразующего транспортера, о т л и - ч а ю.щ а я с я тем, что, с целью снижения потерь зерна и улучшения структуры валка, в зоне ветрового щита валкообразующеготранспортера . установлен...

Номер патента: 704510

Опубликовано: 25.12.1979

Авторы: Дупенко, Монтаков

МПК: A01D 45/02

Метки: кукурузы, стеблей, травмирования

...вала, Зубья для венцами, при этом ведомый диск под-. лучшего внедрения в стебель выполнепружинен 3. С помощью таких рабо- ны заостренными.На фиг 1 изображено предложенноеприспособление, общий вид на фиг.2рабочий орган для травмирования стеблей кукурузы.Приспособление имеет самоходноешасси 1 с большим дорожным просветом,спереди которого крепится рама, накоторой установлены травмирующие парные валы 2 с дисками 3, пиккерные(вальцы 4, направляющие мысы 5, транспортер початков б и бункер 7 на рамесамоходного шасси. Валы 2 вращаютсяот пиккерных вальцов 4 через коничес-.. кие шестерни 8, а вальцы 4 и транспор.тер початков б от ВОМ самоходногошасси 1, На парных встречно-вращающихся валах 2 укреплены диски 3 сзубьями 9. Валы установлены в...

Номер патента: 704512

Опубликовано: 25.12.1979

Авторы: Вульфович, Ермоленко, Музлаев, Омельченко, Шкатова

МПК: A01D 45/26

Метки: капустоуборочной, орган, рабочий

...фиг.4 - то же, вид сверху.Рабочий орган капустоуборачноймашины включает установленный подуглом к направлению движения горизонтальный пассивный пилообразныйподрезающий нс 1 с закрепленнойсбоку вертикально расположенной пластиной 2., которая установлена на стойке 3. К пластине 2 посредством осис подшипником 4 прикреплен вертикальный дисковый пилообразный нож 5Встойке 3 и пластине 2 выполнен продольный паз для перемещения ножа 1с пластиной 2 относительно дисковогоножа 5 с фиксацией в заданном положении посредством бокового крепления,Тыльная сторона горизонтального пассивнбго ножа 1 расположена под углом 22-30 к плоскости дискового ножа 5, Рабочий орган подвешиваетсяк шарнирной секции 6,Рабочий орган капустоуборочноймашины работает...

Номер патента: 704513

Опубликовано: 25.12.1979

Авторы: Варламов, Даштоян, Мравян, Прибыткова, Самолетов

МПК: A01D 46/00, A01D 46/26

Метки: сбора, ягод

...полноты сбораи уменьшение повреждений ветвей.Это достигается тем, что пальцы рабочегооргана выполнены в виде отрезков спиралей,концы которых закреплены на валу вдоль егооси, причем пальцы выполнены из упругогоматериала.На фиг. 1 изображена машина для сбораягод, вид спереди; на фиг. 2 - рабочий орган.Машина для сбора ягод навешивается натрактор и имеет раму 1 с установленными наней делителем 2, дебалансным вибратором 3с рабочим органом 4, улавливателем 5 и венти.лятором 6,Рабочий орган 4 выполнен в виде вала 7 спальцами 8, представляющими собой отрезкиспиралей, концы которых закреплены на валувдоль его оси, причем палец 8 выполнен изупругого материала.Машина для сбора ягод работает следующимобразом,Источники информации,принятые во...

Номер патента: 704514

Опубликовано: 25.12.1979

Авторы: Глонти, Шеварднадзе

МПК: A01D 46/04

Метки: аппарат, чаесборочный

...6 размещен для взаимодействияс ним отборочный валик 11 с упругимипродольными, рифлями 12, установленный с воэможностью вращения. Подотборочньм валиком 11 установленрабочий орган 13 для отделения побегов, выполненный в виде плоскойпланки с упругой кромкой 14, обращенной в сторону побегов, Для получения колебательных движений рабочий орган 13 для отделения побегов 15 .соединен с приводом колебательныхдвижений, выполненным в виде кривошипно-шатунного механизма 15,соединенного с приводом мотовила б. Подрабочим органом 13 установлен отра жатель 16 для отклонения недозрелыхпобегов.Аппарат работает следующим образом. От электродвигателя 10 череззубчатую передачу 9 и зубчато-ременную передачу 8 крутящий момент передается на мотовило б с...

Номер патента: 704515

Опубликовано: 25.12.1979

Авторы: Ломтадзе, Лордкипанидзе, Махароблидзе

МПК: A01D 34/83, A01D 46/04, A01G 23/00 ...

Метки: кустов, подрезки

...не показан) жестко закреплены дугообразные направляющие 9 и 10 с противорежущими гребенками и в нижней части выгнуты по дуге в противоположные стороныотносительно друг друга.Для обеспечения привода приводной вал 2 соединен с помощью клиноременной передачи 11 с двигателем 12.Натяжение цепных рабочих органов 5 и б и прижатие их к дугообразным направляющим 9 и 10 осуществляется . ведомыми звездочками 7 и 8, а для обеспечения регулировки режущих аппаратов по высоте на раме 1 шарнирно закреплено подкатное колесо 13.Работа машины заключается в следующем. Заранее задается необходимая ширина подрезки между соседними шпалерами путем раздвижения рамы 1 й приводного вала 2 с ведущими звездочками 3 и 4 и в зависимости704515 Формула изобретения...

Номер патента: 704516

Опубликовано: 25.12.1979

Авторы: Бортников, Зайцев, Матюша, Шафоростов

МПК: A01D 57/00, A01D 57/01

Метки: аппарату, подвода, режущему, стеблей

...ной машины по тся выступами навстречупругий выступся его ширина а удерии. скоро ана 1 ий Изобретение относится к сельскохозяйственному машиностроению.Известно устройство для подводастеблей к режущему аппарату, содержащее встречно-вращающиеся диски срабочими элементами, выполненнымииз упругого материала и расположен-.ными по окружности дисков 11,Однако такое устройство при захвате стебля оказывает на него ударное воздействие, что приводит к повышенным потерям урожая за счет осыпания убираемой культуры.Цель изобретения - уменьшение потерь убираемой культуры за счетбезударного захвата стеблей,Это достигается тем, что рабочиеэлементы выполнены петлеобразной фор,мы с отогнутыми в противоположныестороны...

Номер патента: 704517

Опубликовано: 25.12.1979

Авторы: Душенко, Котенко, Лях, Шаткус

МПК: A01D 65/02

Метки: крепления, стеблеподъемника

...стеблеподъемника на пальце режущего аппарата жатки. Это достигв поперечномзамкнутого коснабжена проднаправленнымром.Замкнутый профибыть отформован изс отбортовкой концечастей наружу профиребра удвоенной томенты плоской загов процессе формовкиудвоенной толщины, соединены междусобою, например, контактной сваркой.Помимо этого продольное ребро может выступать вперед за пределы коробчатого профиля и на его удлиненииможет быть образован зуб защелки,На фиг.1 показан вид креплениястеблеподъемника на пальце режущегоаппарата; на фиг.2 - разрез А-А нафиг.1; на фиг,3 - вариант выполнения " защелки из плоской заготовки; нафиг.4 - то же, вид сверху; на фиг. 5то же, вид сбоку. Приспособление для креплениястеблеподъемника 1 на пальце 2 режущего...

Номер патента: 707539

Опубликовано: 05.01.1980

Авторы: Келлер, Кусов, Липов

МПК: A01D 34/00, A01D 34/30

Метки: мотокосилка

...9 и 10 в шейках эксцентриков, Передние концы 12 короьысел 7 и 8 имеют двухсторонние желобы 13, которые входят в обоймы 5 и контактируют сжелобом 6 ножа посредством тела вращения 14, например, шариков, роликов и др, Задние концыкоромысел 7 и 8 выполнены в форме цилиндров 15 и 16, в которые вставлены с воэможностью перемещения поршни 9 и 10, причем поршень 9 коромысла 7 установлен в отверстии коромысла 8. Цилиндры головок коромысел имеют окна для входа приводновала 11 и его вращения, Коромысла7 и 8 имеют общий ыарнир 17, о осительно которого при вращении вала11 они могут колебаться в горизонтальной плоскости. На редукторе 18косилки укреплены двигатель 19, ходовое колесо 20, коробка передач 21и бортовые фрикционы 22. На кбнцах бруса 3...

Номер патента: 707540

Опубликовано: 05.01.1980

Авторы: Бибин, Кутепов

МПК: A01D 41/12, A01F 7/00

Метки: зерноуборочных, исследования, комбайнов, молотилка, работы

...стенкой, соединеннымс корпусом 1 с образованием канала12. Над другим концом транспортерав проходном канале 13 размещен приемный битер 14 и поворотная заслонка15 приемно-распределительного устройства.ь Молотилка для исследования работызерноуборочных комбайнов работаетследующим образом.В емкость 2 загружают пробу продуктов обмолота,:, которая транспортером3 перемещается к приемному битеру14, направляющему массу в проходной канал 13, где она по поворотнойзаслонке 15, находящейся в положении1, направляется в молотильный аппарат, 4. Обработанная в молотильномаппарате масса поступает на решетныйстаи 5, где происходит сепарациязерна, которое собирается в емкости7, а оставшаяся на решетах масса смещается к питателю 10, возвращающемуее по...

Номер патента: 707541

Опубликовано: 05.01.1980

Авторы: Астахов, Нежинский, Осьминкин, Филимонов

МПК: A01D 46/00, A01D 46/26

Метки: встряхиватель, машине, ягодоуборочной

...снабжен подпружиненными щупами, закрепленными на эксцентриках, . кинематически соединенных с воЮилом, установленным на кривошипе с возможностью свободного вращения,Кроме того, поворотные стойки, расположенные вдоль продольной оси машины, соединены между собой параллелграмным механизмом.На фиг. 1 " изображена схема расположеня встряхивателя на яго.э а 1 МвМ , ЛЮК 2: .соединяются попарно тросовым паралле лограмным механизмом 18.При движении машины щупы 14 копируют толщину штамбов кустов и отклонение их или машины от оси ряда, и при вращении кривошипов б водило 17, соединенное посредством шатуна 7 и рычага 8 со стойками 9 стержней 11 вызывает колебания их вокруг осей 10, которые передают;ся элементам кустов.При встрече передних...

Номер патента: 709020

Опубликовано: 15.01.1980

Авторы: Дудка, Татьянко, Цымбал

МПК: A01D 25/04

Метки: копач, корнеплодов

...1 изображен копач для корнеплодов, вид спереди; на фиг. 2 - копач со спицами, кромка которых имеет Форму логарифмической спирали, вид сбоку на фиг. 3 - копач со спицами, кромка которых выполнена прямолинейной, вид сбоку.Копач для корнеплодов состоит иэ .установленных под .Углом друг к другу вращающихся дисков 1, каждый иэ которых выполнен в виде ступицы 2 и4:"ю Еф 4м 4 ЬГ 3 ф . 709020 Формула изобретения 1, Копач для корнеплодов, включающий установленные под углом другк другу вращающиеся диски, каждый изкоторых выполнен в виде ступицы иобода, соединенных спицами, о т л ич а ю щ и й с я тем, что, с цельюповышения технологической надежностии улучшения очистки корнеплодов отпримесей, спицы закреплены на ступице со смещением относительно...

Номер патента: 709021

Опубликовано: 15.01.1980

Авторы: Абдумуталов, Мамадалиев, Садыров

МПК: A01D 43/10

Метки: валец, плющильный

...посредством фиксирующего элемента,На фиг, 1 изображены сопряженныенальцы во время проплющивания слоястеблей; на фнг, 2 - поперечный разрез вальца.Каждый из сопряженных плющильныхвальцон 1 и 2 выполнен в ниде набораэластичныхрезиноных элементов 3,армированных в центре гранеными втулками 4, надетыми на нал 5, также граненый, Выступы 6 эластичных элементоввыполнены со смещением относительноих основания в сторону направлениявращения вальца. Концы выступов рас"положены в фиксирующих элементах 7,выполненных на ннчтренней понерхнос709021 в ен но проплющив ат ь слой стеблей. Наклонн выступов упругих элементов в сторону вращения и расположения их вфиксирующих элементах колец делаетих более надежными в работе, так как 5 предотвращает срывы...

Номер патента: 709022

Опубликовано: 15.01.1980

Авторы: Зеленко, Сизов, Тарлецкий

МПК: A01D 45/06

Метки: льноподборщик

...На раме 1смонтированы подбирающий барабан 3с копирующим колесом 4, ленточныйподъемный транспортер 5, вращающаяся30 круглая горизонтальная платформа би разгрузочное устройство 7, На платформу б укладывается поддон 8. Над подбирающим барабаном 3 и около траиспортера 5 установлены направляющие прутки 9, Транспортер 5 имеет вертикальную ветвь 10, горизонтальную 11и компенсационную.Горизонтальная ветвь транспортера 5 расположена над платформой б. Вертикальная и компенсационная ветв транспортера смонтированы в направ- ляющих 12 и 13. Это позволяет горизонтальной ветви 11 транспортера 5 за счет изменения длины компенсационной ветви подниматься и опускаться над платформой б,При движении льноподборщика барабан 3 поднимает раэостланную на эемле...

Номер патента: 709025

Опубликовано: 15.01.1980

Авторы: Астахов, Овчинников, Осьминкин, Филимонов, Штанчаев

МПК: A01D 46/00, A01D 46/26

Метки: встряхиватель, ягодоуборочной

...портальном самоходном исполнении, на которую устанавливаются улавливатели 3, транспортеры 4 и емкости 5 для накопленияурожая,. Привод встряхивателя 1 Осуществляется от вала отбора мощности машиныпосредством механизма 6. Встряхива 10 тель 1 ягодоуборочной машины содержитвертикально установленные свободновращающиеся барабаны 7 .с механизмомих привода, выполненным ввиде кривошипа 8 с эксцентриковой осью 9.15 Установленные внутри барабанов кривошипы 8 соединены между собой противовесом 10Работа встряхивателя происходитследующим образом,20 Машина въезжает в ряд таким образом, чтобы кусты находились междувертикально установленными барабанами /. Посредством механизма поворотабарабаны сводятся в рабочее положе 25 ние. При равномерном и...

Номер патента: 709026

Опубликовано: 15.01.1980

Авторы: Габуния, Гетия, Кевхишвили, Сабахтарашвили

МПК: A01D 46/04

Метки: аппарата, орган, рабочий, чаесборочного

...те ни О ормула изобрет 1.аппарана валлельноч а юпоз ьыепри сблу накл ногонныепарал иелью а в нти Изобретение относится к сельско= хозяйственному машиностроению и предназначено для сбора чая.Известен рабочий орган чаесбороч" ного аппарата, содержащий закрепленные на валу диски и установленную, параллельно оси вала гребенку 1).Недостатком известного рабочего, органа является его малая производительность, вызванная тем, что скорость вращения дисков ограничена их трением о гребенку.Цель изобретения - повышение производительности труда при сборе.Цель достигается тем, что диски установлены на валу наклонно, а на гребенке смонтированы дополнительные диски, оси которых параллельны оси вала, Кроме того, концы дисков выполнены рифлеными.На фиг. 1...

Номер патента: 709027

Опубликовано: 15.01.1980

Авторы: Кереселидзе, Концелидзе, Лагидзе, Сихарулидзе, Цанава, Чейшвили

МПК: A01D 46/04

Метки: сбора, чая

...путем стимулирования роста побегов.Цель достигается тем, что шпалерную подреэку с подравниванием чередуют друг с другом через каждый сезон, причем шпалеры раэ в пять летдополнительно подвергают заниженнойподрезке с удалением двухлетнегоприроста,П р и м е р, Проводят подготовкучая к сбору, всю площадь плантацииделят на 3 части - 40; 40; 20,Соответственно проводят шпалерную подрезку на первой части, подравнивание - на второй части и заниженнуюподрезку на третьей малой части,Через каждый сезон эти виды подреэки и подравнивання чередуют последовательно на каждом участке плантации, при этом заниженная подрезка на каждом участке производится .1 раэв 5 лет. Полученные данные приведены в таблице.709027 формула изобретения Составитель С . Алек...

Номер патента: 709028

Опубликовано: 15.01.1980

Авторы: Кикабидзе, Ласареишвили

МПК: A01D 46/26

Метки: плодов, сбора

...13 и 14 осуществляется с помощью рукоятки 16,соединенной с осью 17 и со связывающей тягой 18. В нчжней части вертикальной камеры установлены емкости19 для плоцон. Камера 4 может перемещаться н вертикальной плоскости посредством гидроцилиндра 20, корпускоторого прикреплен к раме 2, а штокшарнирно соединен с системой рычагов21 и 22,соединенных с кронштейнами 23,Распределители воздуха 10, установленный между воэдухопронодом 11 иего гибкой частью, выполнен в нижнейчасти в виде воздухопроводной щели 2 О24, закрытой крышкой 25, которая закреплена шарнирно с возможностью нращения посредством рукоятки 26 и тяги27, причем рукоятка 26 снабжена зуб,чатым Фиксатором 28.В полости воздухопровода 11 установлен датчик 29, соединенный с манометром 30. В...

Номер патента: 709029

Опубликовано: 15.01.1980

Авторы: Варламов, Манаенков, Мачнев, Панов, Унишков, Федотов, Шогенов

МПК: A01D 46/24, A01D 46/26

Метки: машинам, плодоуборочным, улавливатель

...При этом гидродвигатель крепится на неподвижной раме 8, а ша. тун 9 одним концом связан с эксцентриком 10, посаженным на валу гидро- двигателя, а другим концом - с направляющей дорожкой 5, Каждый лотокимеет хвостовик 11. Один конец его жестко закреплен на лотке, на другом имеется ролик 12, который установлен в направляющей дорожке . Ролик смещен относительно продольной оси лотка, ввиду чего при возвратно-поступательном движении дорожки 5 желоба 3 совершают колебательные движения. Расстояние между желобами выбрано из условия прохода между ними ветвей кроны и исключения прсскакивания пло дов, Верхняя часть желобов покрыта мягким материалом.Улавливатель работает следующим образом.Агрегат движется по междурядью сада до стрелке А...

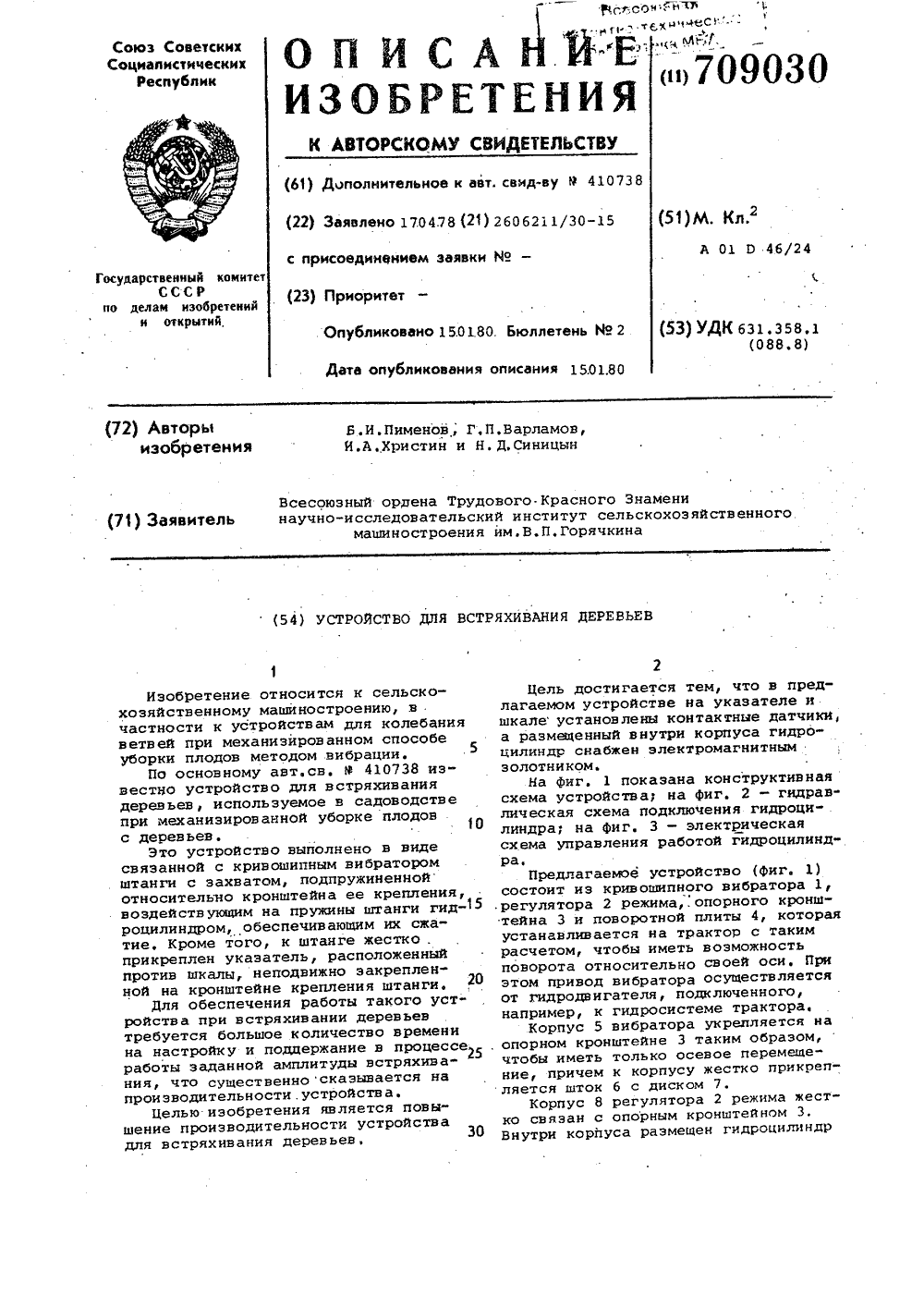

Номер патента: 709030

Опубликовано: 15.01.1980

Авторы: Варламов, Пименов, Синицын, Христин

МПК: A01D 46/26

Метки: встряхивания, деревьев

...выведен указатель 12, закрепленный на штанге 13 вибратора, а копорному кронштейну 3 прикреплена 1шкала 14.Гидроцилиндр(фиг. 2) подключенчерез электромагнитный золотник 15 кодной из секций тракторного гидрораспределителя 1 б,На указателе 12 и на шкале 14(фиг. 1) установлены соответственноэлектрические контактные датчики 17и 18, причем установка контактногодатчика 18 на шкале 14 подвижно регулируемая.Электрические контактные датчики17 и 18, а также электромагнитнаякатушка золотника 15 подключены кэлектрической схеме управления работой гидроцилиндра 9, состоящей изисточника электротока (может бытьэлектросеть трактора), тумблера подключения цепи к источнику тока, двухконтакторов К и К со своими нормаль но-открытыми контактами К 1 и...

Номер патента: 710540

Опубликовано: 25.01.1980

Авторы: Дадажанов, Исамухамедов, Салихов, Хаджинова

МПК: A01D 69/00, A01D 69/02

Метки: привод, хлопкоуборочной

...этих полюсов, расположенных на уровне выступа магнитопровода статора.На фиг. 1 изображена конструкция привода, вид спереди; на фиг. 2 - 15 то же, вид сверху,Привод хлопкоуборочной машины имеет неподвижный статор 1 и )1-ое количество роторов 2 вокруг него, На щ статоре расположены трехфазные обмотки 3 и 4, по одной на каждой половине. Магнитопровод статора в рабочей зоне имеет выступ 5 в пределах двойного полюсного деления с р общей обмоткой в.этой зоне статора, .т. е. обмотка 3 в этой зоне общая На подвижной части привода - крестовине (к его верхнему щиту) прикреплен магнитопровод с полюсами б из постоянных магнитов.Устройство работает следующим образом,При подаче напряжения к трехфазным обмоткам 3 и 4 неподвижного статора 1 на одной...

Номер патента: 712056

Опубликовано: 30.01.1980

Авторы: Иванов, Изаксон, Курцев, Пивоваров, Щепетьев

МПК: A01D 34/00, A01D 34/125, A01D 61/00 ...

Метки: валковая, жатка

...управляемый от гидротрансмиссии несущейжатку машины 10 гидроцилиндр 21 и соединенное с ним коромысло 22, установленноеповоротно на раме 1. Свободное плечо коромысла 22 шарнирно соединено с рамой11 секции 7 валкообразующего транспортера 3.Элементы связи реверсивного редуктора16 с коромыслом 17 привода ножа режущего аппарата 2 представляют собою установленный на валу указанного редукторакривошип 23 и соединяющий его с коромыслом шатун 24.Элементы связи редуктора 16 с ведущими каналами 18, 19 секций 7, 8 валкообразующего транспортера 3 содержат контрприводной вал 25, постоянно соединенныйс редуктором цепной передачей 26, с валом19 - ременным контуром 27 и двумя цепными контурами 28, 29, огибающими зонуцентрального выбросного окна 15, при...

Номер патента: 712057

Опубликовано: 30.01.1980

Автор: Шевцов

МПК: A01D 41/12

Метки: зерноуборочного, камера, комбайна, наклонная

...камеры.достигается тем, что днишуклым в сторону трансено ребрами, установленк направлению движенияугла трения массы о ма ения днища к корпусу каолнены прорези, а в средстановлен регулировочный концами шарнирно прищу, в котором в зоне разконцов ребер выполнены рези для размещения элеконцов ребер.ражена предлагаемая наобщпй вид; на фиг, 2 - пг. 1; на фиг. 3 - разрезС целью регулирования величины выпуклости днища, в нем в месте крепления его к корпусу камеры выполнены прорези 9, в которых установлены болты 10, а в средней части днища установлен регулировочный болт 11, перемещая который вверх или вниз можно увеличивать или уменьшать величину выпуклости.Работа наклонной камеры осуществляется следующим образом.Хлебная масса поступает в...

Номер патента: 712058

Опубликовано: 30.01.1980

Авторы: Алмаев, Кобесов, Прокопов, Сабанов

МПК: A01D 44/00

Метки: измельчения

...между лопастями 5 вала 4 н, проворачивая его на оси 3, выходит из цилиндров 6 и 7 через их перфорации в выходной патрубок 9. Таким образом вал 4 вместе с лопастями 5 и скрепленными с ним перфорированными цилиндрами 6 и 7 приводится во вращательное движение пропорционально количеству прокачиваемой воды. В то же время потоком воды свободный плавающий скребок 11 прижимается к поверхности цилиндра б. По принципу коловратного вращения лопаток каждая лопасть 5 движется с переменной окружной скоростью, а имен- по с ускорением от минимальной до максимальной производительности, а затем наоборот, следовательно радиально противоположные концы лопасти 5 вала 4 движутся всегда в противофазе ускорений, скрепленные с ним перфорированные цилиндры б...

Номер патента: 712059

Опубликовано: 30.01.1980

Автор: Борисов

МПК: A01D 46/00

Метки: вертикальной, возделываемых, орган, рабочий, растений, съема, шплере, ягод

...закреплен на кронштейнах 10 и 11 и приводится во вращение посредством карданцой передачи 12.Вращение боковых элементов 4 и 5 с ку лачками 6 и 7 осуществляется посредствомтягового элемента 13 и звездочек 14 - 16.Причем кронштейн 10 закреплен посредсгвом втулки 17 со ступицей 18 звездочки 15 и фиксируется стопорным болтом 19, а 20 звездочка 15 фиксируется на ведущем ва.лу 1 стопорным болтом 20.Рабочий орган для съема ягод работаетследующим образом.Для обеспечения съема ягод кронштейны 25 10 и 11 поворачиваются так, что шпалера сэлементами растений обжимается кулачками 6 и 7, соответственно установленными по обе стороны ряда. Затем с помощью карданной передачи 12 приводятся во вра щение рамки 2 и 3, в результате чего элементам растении...

Номер патента: 712060

Опубликовано: 30.01.1980

Авторы: Михайлов, Путов

МПК: A01D 46/00

Метки: ручном, сборе, съема, ягод

...винтового ме На фиг, 1 изображено устрой съема ягод, вид сбоку; на фиг. 2 ние А - А на фиг. 1. Устройство состоит из шпинделя,представляет собой два разновели ка 1 и 2, которые закреплены наЗнамени научно-исследо Сибири им, М, А, Лисав приводимом во вращение гибким валиком 4. Вал 3 устанавливается в подшипниках 5, встроенных в ручке б, и предохраняется от осевого перемещения гайкой 7,Два разновеликих диска 1 и 2 соединены между собой элементом 8 для съема, выполненным в виде эластичных нитей.Диск 1 установлен с возможностью продольного перемещения посредством винтового механизма 9.Работает устройство следующим образом,От привода (не показан) вращение посредством гибкого валика 4 передается шпинделю и элементу 8 для съема.При...

Номер патента: 712061

Опубликовано: 30.01.1980

Автор: Беркович

МПК: A01D 61/00

Метки: натяжное, полотенного, транспортера

...12 гайка 17,Рычаг 1 присоединен к штанге 3 посредством скобы 18, имеющей продольный паз19 и отбортовку 20 с отверстием. Скоба 18закреплена на штанге 3 болтами 21, на ко 25 торых на длине их контакта с пазом 19 выполнены лыски по ширине паза, В отверстии отбортовки 20 скобы 18 шарнирно закреплен при помощи плоских упорных колец 22 и плоских шайб 23 винт 24, другой30 конец которого ввернут в гайку 25 на раме4 жатки. Концевая нерезьбовая часть винта 24 выполнена головкой под ключ. Привод транспортера осуществляется от ведущего вала 26.Работает устройство следующим обра зом.Вращением винта 24 устанавливают скобу 18 в такое положение, чтобы рычаги 1 и 2 стали параллельны. Натяжение транспортера 10 производится изменением вза имного...

Номер патента: 713549

Опубликовано: 05.02.1980

Авторы: Вершинников, Марков, Нуралиев, Орлов, Топольский, Эм

МПК: A01D 45/00

Метки: бахчевых, культур, плодов, подборщик

...мотовила установлен р.На чертеже схематически из ажен подборщик плодов бахчевых кульрудов ого Крас ного Знамени науч ноут механизации и электрификациихозяйства лены лопасти, выпол ино соединенных между й5 и наружных б звеньев,В рабочей зоне внутренние эве5 ограничительными упорами 7 удеваются во взвешенном состоянии пжинами 8, а наружные звенья бпастей - пружинами 9, В зоне пма внутреннее звено 5 упираетсупор 7, а наружное звено б - в 10.Подборщик плодовбахчевых культур работает следующим образом.При перемещении агрегата по полю вдоль предварительно сформированного валка наружное звено б лопасти захватывает плод и перемещает его по направляющему лотку 1 к подъемному транспортеру 2, Благодаря выполнению лопастей мотовила иэ двух шарнирно...

Номер патента: 715004

Опубликовано: 05.02.1980

Автор: Херманн

МПК: A01D 34/63, A01D 57/26

Метки: косилка, ротационная

...4, Под косилочным диском 3 находится выпуклый опорный диск 5. На раме 1 над косилочным диском 3 установлен валкоукладочный лист 6, нижняя кромка которого выполнена прямолинейной а обращенная к .режущему барабану вертикальная торцовая стенка валкоукладочного листа изогнута по радиусу в направлении вращения. Валкоукладоччый лист снабжен поперечными направляющими шинами 7. На верхней стороне косилочного диска 7 расположены две паводковые планки 8, отклоненные от радиального направления против направления вращения. Верхняя кромка паводковой планки выполнена в виде отрезка спирали. Валкоукладочный715004 лист 6 установлен над поводковой планкой 8 с зазором.Косилка работает следующим образом.При движении по поверхности поля вращающиеся по...

Номер патента: 715048

Опубликовано: 15.02.1980

Автор: Ермаков

МПК: A01D 33/08

Метки: корнеклубнеплодов, сепаратор

...3 ползунов 4 с возможностью радиального перемещения вместе с ползунами в направляющих 5 и связаны с воздухораспределительной системой 6 гибкими трубками 7, транспортер-дозатор 8, образованный установленными на ведущих цепях 9 чередующимися цилиндрическими 10 и фигурными 11 валиками, взаимодействующими с направляющими 12,загрузочный бункер 13 и скатный лоток 14.Сепаратор работает следующим образом. Подлежащий обработке ворох загружают в загрузочный бункер 13. На наклонном участке транспортера-дозатора 8 компоненты смеси поштучно занимают ячейки, образованные между катящимися по направляющим 12 валиками 10 и 11. Причем смесь за хватывается из бункера цилиндрическимиваликами ипоштучно распределяется на них фигурными. В рабочей зоне...
