A01D — Уборка урожая; жатва

Номер патента: 1021400

Опубликовано: 07.06.1983

Авторы: Мухачев, Рягин, Хлебников

МПК: A01D 51/00

Метки: корнеплодов, погрузчик

...и цилиндрический 19 редукторы и цепные передачи 20 и 21. Привод транспортера 8 осуществляется через звездочку 22 барабана 2, цепную передачу 23 и звездочку 24 ведущего вала 25 транспортера 8.Погрузчик корнеплодов работает следующим образом.Кроме того, барабан питателя и сепарирующий поддон снабжены разгрузочными 25 окнами, размещенными над выгрузным транспортером, а шаг витков выгрузного шнека увеличивается по направлению к разгрузочным окнам.При этом сектор обхвата выгрузного шнека сепарирующим поддоном составляет не менее 180, а граблины барабана выполнены криволинейными с вогнутостью в противоположную направлению вращения барабана питателя сторону, а ширина загрузочных окон больше чем размер граблин в плане.35На фиг. 1 показана...

Номер патента: 1021401

Опубликовано: 07.06.1983

Авторы: Грехов, Егоров, Козубов, Пименов

МПК: A01D 34/46, A01D 34/53

Метки: аппарат, косилкам, режущий, ручным

...в ручных косилках для кошения травы на газонах. 10 15 20 25 Втулка 6 расположена в кожухе 5 с возможностью подвижноподпружиненного перемещения вдоль своей оси, при этом с одной стороны она подпружинена пружиной 9, а с другой ограничена стопорным кольцом 10, Для того чтобы втулка 6 не проворачивалась в кожухе 5, в этой втулке на всю ее длину сделан паз 11, в который входят фиксирующие винты 12, расположенные в кожухе 5.На боковых поверхностях кожуха 5 и втулки 6 с определенным шагом сделаны сквозные трапециевидные рабочие пазы 13 и 14. Наклонные стороны пазов 14 втулки 6 за счет их заточки образуют режущие кромки 15 аппарата. Втулка 6 располагается внутри кожуха 5 с некоторым смещением их рабочих пазов так, чтобы режущие кромки 15 были...

Номер патента: 1021402

Опубликовано: 07.06.1983

Автор: Белинский

МПК: A01D 63/00

Метки: машин, сельскохозяйственных, стеблеподъемник, уборочных

...стеблеподъемник для сельскохозяйственных уборочных машин, содержа 1 ций полые пальцы с верхними отверстиями, соединенные с источником сжатого воздуха 11.Однако известный стеблеподъемник производит недостаточно полный подъем растений,Цель изобретения - обеспечение более полного подъема стеблей семян.Указанная цель достигается тем, что на боковых сторонах пальцев выполнены наклонные отверстия для обеспечения направления воздушного потока в сторону соседнего полого пальца.Кроме того, стеблеподъемник снабжен расположенным над полыми пальцами кожухом, а верхние отверстия выполнены наклонными. На фиг. 1 схематически изображен предлагаемый стеблеподъемник для сельскохозяйственных уборочных машин, вид сверху; на фиг. 2 - то же, вид...

Номер патента: 1021403

Опубликовано: 07.06.1983

Автор: Сальников

МПК: A01D 89/00

Метки: зерноподборочная

...1 выполнено в форме усеченной пирамиды и состоит из горловины 16(фиг. 2 и 3), неподвижной щеки 17, подвижнойщеки 18, раздвижных мехов 19, гидроцилиндров20, а также вибратора 14. Ширина раскрытиящели сопла 1 регулируется разведением щек17 и 18 гидроцилиндрами 20, Щелевое оплонаклонено по ходу движения на 15-20,Циклон 4 (фиг, 4-6) выполнен разъемнымв виде цилиндрической 21 к конической 22частей, соединяемых фланцами 23 и 24 черезупругие поглощающие вибрацию стойки 25,3 :102140герметичность которых обеспечивается надутымполым элементом 26, размещенным междуфланцами 23 и 24, кольцом 27 и стенкой цилиндрической части 21. Разгрузочный клапан11 открывается роликовой цепью 28, приводимойв движение гидроцилиндром 29.Антициклон выполнен...

Номер патента: 1022674

Опубликовано: 15.06.1983

Авторы: Зыков, Орел, Охрименко, Самойленко, Сторчак

МПК: A01D 33/00

Метки: выгрузной, корнеплодоуборочной, транспортер

...близким к изобретениюявляется выгрузной транспортер корнеплодоуборочной машины, содержащийраму с опорными элементами, на которых установлено бесконечноеполотноф 1несущее скребки и имеющее тяговыйцепной контур, кинематически связанный с тяговой звездочкой ведущеговапа, на котором закреплена ведомаязвездочка, связанная кинематическибесконечной цепью с ведущей звездочкой привода транспортера.В известном устройстве в целяхупорядочения потока корнеплодов,направляемого в зоне выгрузки в транспортное средство,применяют направляющий прутковый козырек 2 .Однако этот элемент не снижаетповреждений корнеплодов, а иногдаи увеличивает их.40Кроме .того, снижение повреждениякорнеплодов путем уменьшенйя скорости полотна. транспортера приводит...

Номер патента: 1022675

Опубликовано: 15.06.1983

Авторы: Гришин, Залесский, Нагаев

МПК: A01D 41/00

Метки: молотильное

...- улучшение обмолота зерновых культур повышенной 15 влажности.Указанная цель достигается тем, что в молотильном устройстве валы барабанов установлены с возможностью регулирования их положения в вертикальной плоскости, при этом диски верхних барабанов размещены между дисками нижних барабанов, а плоскости, проходящие через их осевые линии образуют острый угол. 25На фиг. 1 изображено молотильное устройство, поперечный разрез; на фиг. 2 - дйсковые барабаны, продольный разрез; на фиг. 3 - схема расположения барабанов при обмолоте зерновых культур с различной влажностью;. на фиг, 4 - схема регулирования вала барабана в вертикальной плоскости,Молотильное устройство включает раму 1, на которой установлены в два яруса валы 2 и 3, а на них под...

Номер патента: 1022676

Опубликовано: 15.06.1983

Авторы: Гарбузов, Духанов, Пронин, Черных, Ярмашев

МПК: A01D 41/12

Метки: зерноуборочного, комбайна, копнитель

...к задней стенке 3 ниже оси 36 ее поворота. Длину гибкой тяги 31 и параметры пружины 35 выбирают из условия фиксации запорного клапана 8 в открытом положении, когда задняя стенка 3 при выгрузке копны повернется вверх не менее чем, на 1/3 своего хода.Гидрецилиндры 6 плунжерного типа установлены иа боковых стенках ,1 и 2 поворотно, а их плунжеры 37 соединены с задней стенкой 3.Копнитель работает следующим образом.В исходном для образования копны положении задняя стенка 3 расположена примерно вертикально, а днище 5 поднято в крайнее верхнее положение, Задняя стенка 3 и днище 5 удерживаются в этом положении гидроцилиидрами 6, плунжеры 37 которых выдвинуты наружу до отказа, а полости гидроцилиндров заполнены рабочей жидкостью и заперты в...

Номер патента: 1022677

Опубликовано: 15.06.1983

Авторы: Голдович, Родионов, Швырев

МПК: A01D 45/06

Метки: коробочек, отделения, семенных, стеблей

...с основными гибкими связями, а ло патки выполнены разъемными по оси их симметрии и установлены на гибких связях, причем оси дополнительных " барабанов расположены на одной линиис осью основного и смещены одна относительно другой на расстояние, про порциональное шагу между лопатками.А так же тем, что выносной транспортер установлен параллельно плоскости движения лопаток.45На фиг. 1 изображено устройство для отделения семенных коробочек отстеблей, вид сверху; на фиг. 2 - то же, вид спереди;Устройство состоит иэ базовой машины 1, к которой шарнирно прикреплена рамка 2 с установленными на ее концах основным 3 и дополнительными 4 барабанами с надетыми на нихгибкими связяьы 5 (ремень, цепь и др.), на которых жестко прикреплены...

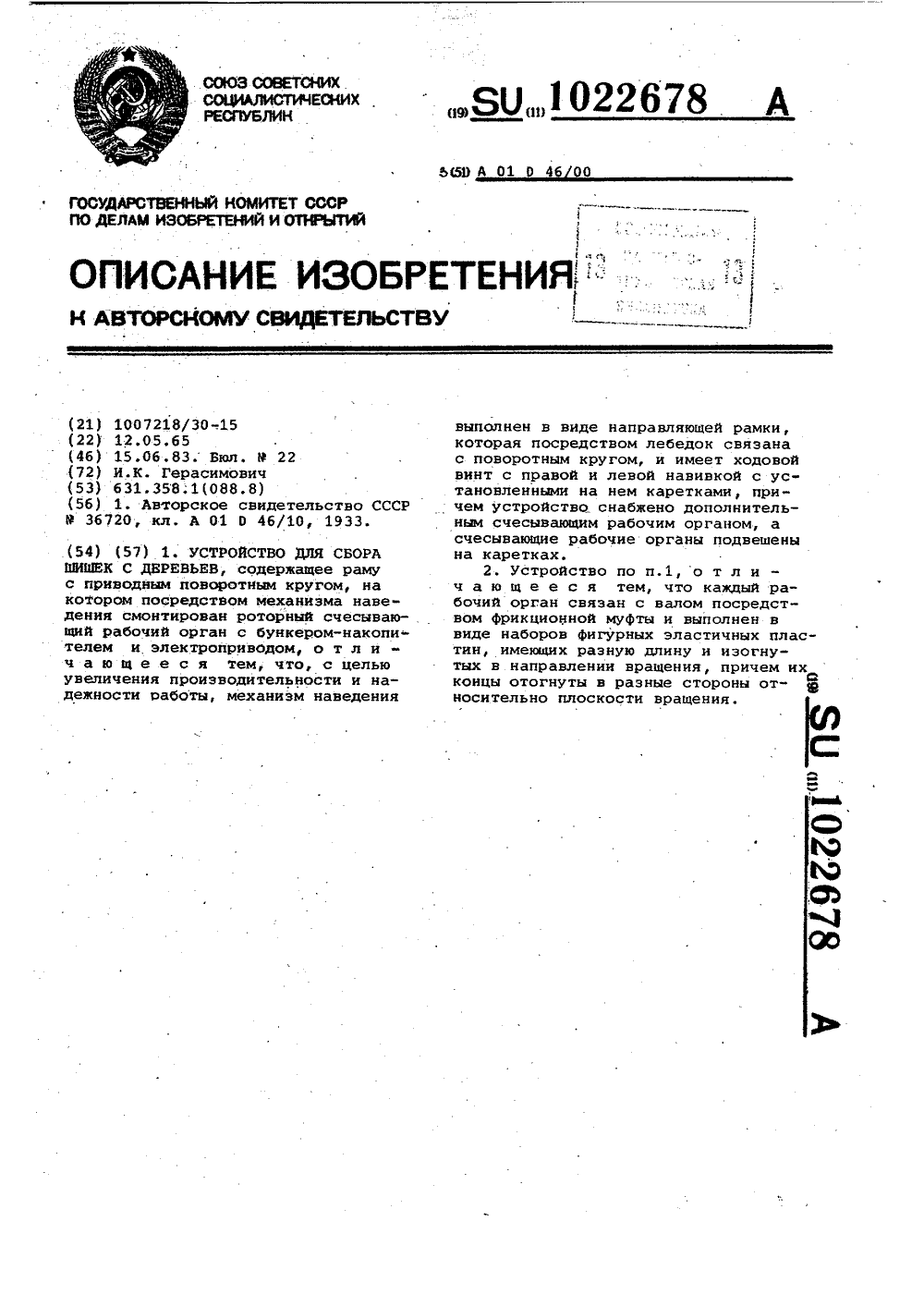

Номер патента: 1022678

Опубликовано: 15.06.1983

Автор: Герасимович

МПК: A01D 46/253

Метки: деревьев, сбора, шишек

...наведения выполнен в виденаправляющей рамки, которая посредст-двом лебедок связана с поворотнымкругом, и имеет ходовой, винт с правой и левой навивкой с установленными на нем каретками, причем устройство снабжено дополнительным счесываю;к,)щим рабочим органом, а счесывающиерабочие органы подвешены на каретках,Кроме того, каждый рабочий органсвязан с валом посредством фрикционной муфты и выполнен в виде наборовфигурных эластичных пластин, имеющихразную длину и изогнутых в направлении вращения, причем их концы отогнуты в разные стороны относительноплоскости вращения.На фиг. 1 изображено устройстводля сбора шишек с деревьев, видспереди; на фиг. 2 - то же, видсбоку; на фиг. 3 - счесывающий рабочий орган, вид спереди; на фиг....

Номер патента: 1022679

Опубликовано: 15.06.1983

Авторы: Владимирский, Гохберг, Зельцер, Тихонов, Фадеев, Шнайдерман, Шпан, Яроцкий

МПК: A01D 46/00, A01D 46/28

Метки: ягодоуборочная

...движения относительно шарниров их крепления к раметрактора, а на другой стойке арочнойрамы закреплено дополнительное опорное колесо,Рабочие органы прикреплены к арочной раме посредством шарниров с продольной осью поворота.На фнг. 1 изображена ягодоуборочная маазуна, вид сбоку; на фиг. 2 - то. вид сзади.Ягодоуборочная машина состоитиз трактора, на раме которого омонтирована ферма 1, к которой на осях,расположенных поперек направлениядвижения, шарнирно при помощи подвесок 2 присоединена арочная рама 3с опорными колесаья 4 и 5, закрепленными на стойках. На арочной раме 3 шарнирно на продольной оси бзакреплена рама 7 с рабочими органами 8, продольными транспортерами 9,улавливателями 10, поперечным транспортером 11 и системой очистки...

Номер патента: 1024031

Опубликовано: 23.06.1983

Авторы: Жигарев, Загрядский

МПК: A01D 46/00, A01D 46/24, A01D 46/26 ...

Метки: улавливатель, ягодоуборочной

...перпендикулярно к. направ-.лению движения машины 121 .Недостатком известного устройства является значительная потеря падающих ягод (0,5-4), которые попада 1 ют не на сомкнутые ряды стержней улавливателя, а на землю в окна, образующиеся в улавливакщих поверхностях при отклонении шпалерными столбами, штамбами" или ветвями ЗО эластичных стержней от их нормально- го положения при движении машины по Рядуе При одинаковом направлении стерж ,ней всех слоев каждой улавливающей .поверхности невозможно достигнуть значительного снижения потерь ягод в окна, образовывающиеся В улавливающих поверхностях при движении машины. 4 О по ряду. Цель изобретения - снижение по-терь ягод.Укаэанная цель достигается тем,что эластичные стержни других сло"ев...

Номер патента: 1025359

Опубликовано: 30.06.1983

Авторы: Бережной, Вахрамеев, Пижонков, Топалиди, Шполянский

МПК: A01D 46/16

Метки: барабана, механизм, привода, хлопкоуборочного, шпинделей

...с эластичными. накладками 8т контакт. ка со шпинделелей тогда как при уста- колодок 7. В первый момено с я который понов еке го в рабочей зоне (снаружи ба- происходит по радиусуабана) резко снижается тяговая ха- мере движения роликов 3 рувок г кат"ра ана резкока уменьшается до Й 2(фиг. 2), а зацеЛь изобретения - повышение на- тем опять возРастает допоскольдежности механизма в работе путем к коло ка 7 прижимается к катку б,оптимизации скоростйых режимов., сжимая. пружину 10, а затем, пцворачиПоставленная цель достигается тем, ваясь в ар Рдиваясь в ша ниреотходит от него подчто в механизме привода шпинделей действием пружины.10.и центробежныхиом движении вместе с барабаном 1,хлопкоуборочного барабана, содержащеМ сил Опережа...

Номер патента: 1025360

Опубликовано: 30.06.1983

Авторы: Гасанов, Ермаков, Максимов, Монахов, Рейнгарт, Сорокин, Телешев, Хвостов

МПК: A01D 17/00

Метки: корнеклубнеплодов, подкапывания

...дру О нижней части снабжены эластичными га лемехи,смежные стороны которых пластинами 4, ЗазормеждУ боковина- имеют боковины, задние концы которых ми 3 в нижней части, снабженной пларасположены над приемной частью прут- стинами 4 относится к зазору с в кого элеватора 11, верхней части как 1:3 + 3,5,Недостатками известного Устройства 15 Величина минимального зазора ,8 являются потери убираемой культуры в устанавливается, исходя из агротреприемной зоне элеватора, между смеж- бований, на допустимые потери убираными боковинами лемехов, а также за- емой культуры, но не превышает велиЛипание этих боковин почвой, что при - чину зазора между прутками элеватоводит к суживанию выкапываемого пла-ра. Соотношение зазора ф к С,равное ста и...

Номер патента: 1025361

Опубликовано: 30.06.1983

Авторы: Дрейман, Кривошеев, Максимов, Петров, Сорокин

МПК: A01D 33/08

Метки: корнеклубнеплодов, сепарирующее

...для корнеклубнеплодов, содержащее ведущий и ведомый валы,охваченные 1 бесконечным полотном,выполненным из параллельно расположенных тяговых элементов, между которыми закреплены поперечные прутки,на которых в свою очередь шарнирнозакреплены одним иэ концов планки,а другими сопряжены с последующимипрутками полотна 2 .Недостатком известного устройства является то,что рабочая поверхность полотна в нем выполнена ровной, поэтому корнеклубнеплоды прискатывании не отряхиваются: от налипшей почвы, Почва не получает возмущающих воздействий, поэтому просеивается неудовлетворительно.Цель изобретения - повышение интенсивности просеивания почвы истепени очистки корнеклубнеплодови уменьшение их повреждений.Указанная цель:достигается тем,что...

Номер патента: 1025362

Опубликовано: 30.06.1983

Авторы: Афанасьев, Дьяченко, Михайлов, Стефанович

МПК: A01D 41/127

Метки: автоматический, барабана, загрузки, комбайна, рабочего, регулятор, самоходного

...19 высокого давпения на слив, Таким образом,5происходит резкое снижение давления искорости .комбайна, повышается быстродействие регулятора. Давпение в нвдпоршневой полости гидроципиндра 15 падает,шток 14 под действием пружины 16 поднимается и передвигает шарнир 13 вдольрычага 9 бпиже к оси 8. Изменяется соотношение плеч рычага 9; меньшее церемещение оси 8 приводит к бопьшему изменению произвоаитепьносе гидронасоса1518, к снижению давпения в магистрали19 и падению скорости комбайна. Происходит резкое падение скорости комбайна в случае превышения крутящего момента на иэмельчаюшем барабане над20номинальным,При уменьшении нагрузки на иэмельчающем барабане 2 ниже номинальнойпроисходит перемещение подвижной попумуфты 3 вправо,...

Номер патента: 1025363

Опубликовано: 30.06.1983

Авторы: Винов, Иминджанов, Кадыров, Куламетов, Рейфман, Усманов

МПК: A01D 46/08

Метки: корчеватель-измельчитель, стеблей

...в середине между валиками у начала их рифленой части, на линию 5лезвия задней лапы, от точки пересечениякоторых начинается загиб лалы.На фиг, 1 схематически изображенпредлагаемый корчеватель-измельчитель,вид спереди; на фиг.2 - то же, вид сверху, 30Корчеватель-измельчитель содержитвстречно-вращающиеся подающие валики со шнековой 1 и рифленой 2 частями, ,под которыми установлены парно передняя 3 и задняя 4 рыхлящие лапы, Последйие установлены с образованием прохода для выкорчеванных корней. Конечная часть 5 задней рыхляшей лапы 4от точки К пересечения перпендикуляраМК, опущенного на линию лезвия 6,из 40точки М, расположенной в середине между валиками в начале их рифленой части 2 (по ходу движения машины), загнутавверх таким образом, что...

Номер патента: 1025364

Опубликовано: 30.06.1983

Автор: Джаббар

МПК: A01D 46/14

Метки: аппарат, хлопкоуборочный

...барабаны сосъемниками хлопка, смонтированнымис воэможностью встречного вращенияотносительно направления вращений барабанов, имеющих зубчатый привод с, промежуточным звеном, а приводныеэлементы шпинделей установлены с возможностью взаимодействия с фрикционными элементами привода их вращенияв рабочей щели и зоне сьема хлопка,привод шпинделей в зоне съема смежнорасположеннных относительно рабочейщели барабанов и: их съемников выполненв виде бесконечного рабочего органа,приводной элемент которого кинемажчески связан с промежуточным звеномзубчатого привода барабанов.На фиг.1 схематично представленпредлагаемый хлопкоуборочный аппарат .(его левая часть относительно напрапения перемещения), вид сверху; на фиг.28364элементы привода...

Номер патента: 1025365

Опубликовано: 30.06.1983

Авторы: Аликулов, Асс, Малков, Рашидов, Спевакова, Худайбердиев, Шполянский

МПК: A01D 46/14

Метки: накопитель, хлопка-сырца, хлопкоуборочной

...4 и 5 каждой ленты выполнены с пазами, которые на планках 4 выполнены сверхудля размешения в них собачек 9 каЗ 0 ретки 8, а в планках 5 - снизу дляразмещения фиксатора 3. Для удержанияпланки 4 в процессе заполнения эластичной ленты часть 11 направляющей 6снабжена подпружиненным фиксатором 35 13 В начале работы каретка 8 находится в.крайнем противоположномотносительно выгрузки положении(фиг.31, где она воздействует наГ-образный рычаг 14 фиксатора 3, 40 который при этом выходит из пазовпланки 5, а собачки 9 каретки 8 входят в пазы планки 4; ограничение перемещения каретки 8 влево осущест- .вляется ограничителем 15, выполнен ным в виде пластин, свободно установ"ленных на оси собачек 9 и перемещающихся вдоль направляющих 6. Ограничитель 15...

Номер патента: 1025366

Опубликовано: 30.06.1983

Авторы: Бережной, Вахрамеев, Топалиди, Шполянский

МПК: A01D 46/14

Метки: транспортирования, хлопка, хлопкоуборочной

...в кожухе для лланчатого барабана и колосниковой решетки. Отсос воздуха от колосниковой решетки к оси вентилятора25 не дает возможность подучить сороудалительный эффект, так как выделяемый на колосниковой решетке сор попадает в зону всасывания и осаждается на хлопке. Система транспортирования хлопкасодержит диаметральный вентилятор 1,лопасти 2 которого выполнены с хлопкозацепами 3, которые могут быть выполнены в виде зубцов. Вокруг вентиляторапо направлению его вращения последовательно смонтированы хлопковсасывающий латрубок 4, колосниковая решетка 8,планчатый барабан 6 с колосниками 7для подачи хлопка в накопитель 8 и сороотводной латрубок 9. К колосниковойрешетке 8 примыкает дополнительныйпатрубок 10, а колосники 7 лланчатогобарабана...

Номер патента: 1025367

Опубликовано: 30.06.1983

Авторы: Горн, Никулин, Шагиев

МПК: A01D 46/18

Метки: аппарата, барабан, хлопкоуборочного, шпиндельный

...дисками парно смонтированных М- рабанов, что снижает эффективность в работе.Цель изобретения - првышение эффективности работы.Указанная цель достигается тем, что в шпиндельном барабане хлопкоуборочного аппарата каждая впадина верхнего .диска выполнена таким образом, что ее25 рабочая поверхность наклонена к нижнему диску, причем угол наклона йоверхности впадины в сечении ее вертюииьной радиальной плоскостью оиюситель но верхнего торца диска не превьдпает угла трения хлопковых коробочек о поверхность последнего.На фиг.1 схематично представлены парно смонтированные барабаны, вид сверху; на фиг.2 - часть верхнего диска 35 барабана; на фиг.З - сечение А А на фиг, 1.Барабан включает левые и правые шпиндельные барабаны, верхние диски 1....

Номер патента: 1025368

Опубликовано: 30.06.1983

Автор: Жигарев

МПК: A01D 51/00

Метки: земли, плодов, подборщик

...которые затем необходимо отделять от зрелых плодов. Бель изобретения - обеспечение захвата плодов, величина которых превьшщ-, ет минимально заданный пример.Поставленная цель достигается тем, что в подборщике плодов с земли плодозахватывающие элементы выполнены в виде жестких пальцев, на концах которых перпендикулярно к ним закреплены . круглые эластичные пластины, имеющие центральные выступи, направленные в сторону, обратную оси барабана.На фиг,1 схематически изображен предлагаемый подборщик, вид сбоку; на фиг. 2 - вид А на фиг. 3Йодборщик плодов с земли содержит закрепленный на раме Х барабан 2 с 8368ггоризонтальной осью 3 вращения, цо периферии которого радиально расположеныпдодоэахватымющие элементы, выполненные в виде жестких...

Номер патента: 1025369

Опубликовано: 30.06.1983

Авторы: Гяльжинис, Пукштас, Токарев

МПК: A01D 34/13, A01D 34/135, A01D 34/86 ...

Метки: аппарат, косилки, режущий

...окашивании откосов каналов,Указанная цель достигается тем, что ..в режущем аппарате косилки брус выполнен в виде О -образного профиля, ножевые полосы установлены внутри бруса,. направляющие тел качения образованыканавками, попарно выполненными набоковых сторонах ножевых полос и навнутренних сторонах стоек бруса, причемпо крайней мере две направляющие сме=-щены относительно одна другой по высоте, задняя стойка бруса выполнена подЗОвижной в горизонтальной плоскости относительно передней стойки, а. механизмприжима полос установлен у задней стойкиеНа фиг.1 изображен предлагаемыйрежущий аппарат, вид сверху," на фиг.2 -.:разрез А-А на фиг. 1.Режущий аппарат состоит иэ О -об. разного бруса, включающего части 1 и 2,двух ножевых полос -...

Номер патента: 1025370

Опубликовано: 30.06.1983

Авторы: Александров, Баринов, Буянов, Герберг, Домников, Красильников, Митронин, Полозов, Праватов, Трегуб, Шикалов

МПК: A01D 57/00, A01F 29/10

Метки: битер

...делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/За э Патент", г. Ужгород, ул. Проектная, 4 лиал П Изобретение относится к сельскохозяйственному машиностроению и предназначено для машин для кормопроизводства еИзвестен битер, содержащий закрепленный на валу барабан, по образующей которого расположены параллельными рядами пальцы 11- Недостатком известного битера является то, что при подаче растительной массы в барабан не обеспечивается отделение металлических примесей.Бель изобретения -,улавливание металлических примесей.Укаэанная цель достигается тем, что пальцы выполнены в виде постоянных магнитов с чередующейся полярностью и установлены на магнитные пластины с. одинаковым расстоянием в ряду и между рядами, причем...

Номер патента: 1025371

Опубликовано: 30.06.1983

Авторы: Тейхманн, Шолтиссек, Эйстерт

МПК: A01D 89/00

Метки: валков, подбора, прижим, устройств

...массой. Известные прижимы не в состоянии принять широко уложенную убираемую массу в валке низкой высоты,так как они из-за своего устройства ока- . зывают необходимое давление на убираемую массу только ври больших массах валка, Вследствие этого зубья подбирающего барабана катят убираемую мас- о .су перед собой до тех пор, пока достигается благоприятное для подбора отношение размеров между толщиной слоя и диаметром подбирающего барабана. Эта подача интервалами сказывается отрицательно на качество резки. Известные прижимы из-за различного исполнения применимы преимущественно для определенных видов корма, При уборке трав третьем покосе) для больших валков соломы требуются различные прижимы.Цель изобретения - создание прижима для...

Номер патента: 1025372

Опубликовано: 30.06.1983

Автор: Валимов

МПК: A01D 91/04

Метки: растений, сельскохозяйственных, уборки

...х способам уборки трав на сенаж.Известен,способ уборки трав на сь.наж, включающий скашивание врастил,провяливание, сгребание в валки, подборс нзмельчением и погрузкой массы итранспортные средства Я,Недостатком данного способа является наличие операций сгребания, котороеприводит х загрязнению травяной ма:сы иповышает себестоимость единицы продукцияаИзвестен способ .уборки сельскохозяйственных растенФ, содержащий скашивание растеай с разной высотой стерни,укладку их в валки на высокую стврню,сушку, подбор растений из валков и ихизмельчвние 1 2 ,Недостатком его является малоэффестявная сушка валка,Бель изобретения - обеспечение болеекачественной сушки валка.Указанная цель достигается тем, чтосогласно способу в высокой стерне образуют...

Номер патента: 1026694

Опубликовано: 07.07.1983

Автор: Перельман

МПК: A01D 17/04

Метки: корнеклубнеуборочная, самоходная

...8, подкапывающие органы 9 и элеватор 1 О.Рама 5 задней частью шарнирно присоединена к несущей раме 1, а средней - к гидроцилиндрам 11,На несущей раме также смонтирован дополнительный элеватор 12, ботвоотделяю- l щий транспортер 13, горка 14, поперечныйи выгрузной транспортеры 15 и 16.Привод опрессовывающих лемехов 7осуществляется карданной передачей, 17Б от раздаточной коробки трактора 2.Привод включает редуктор 18, смонтированный на раме 1, два кардана 19 и цепные передачи 20,В поворотных балках 21 смонтированывалы 22, на нижних концах которых закреплены катковые опрессовывающие лемехи 7, а на верхних - приводные звездочки 23. Лемехи 7 выполнены секционными,при этом верхние секции 24 смонтированына валах с возможностью свободного...

Номер патента: 1026696

Опубликовано: 07.07.1983

Авторы: Нартов, Полупарнев, Свиридов, Скрынников

МПК: A01D 23/00

Метки: лесных, обескрыливания, семян

...машины.Указанная цель достигается тем, что в машине для обескрыливания лесных семян штифты шнека выполнены .криволинейными с выпуклостью в сторону вращения, а под ними на днище бункера размещены с возможностью поворота относительно своей оси овальные зубья.На фиг. 1 изображена. машина, общий вид; на фиг, 2 - разрез А-А на фиг. 1; на фиг, 3 механизм поворота зубьев.Машина для обескрыливания лесных семян. включает корпус 1 с установленным внутри него валом 2, на котором размещены элементы 3 для отделения крыльев семян,выполненные в виде щеток 4. Над корпусом1 установлен питатель 5, выполненный в ви.де бункера 6 и снабженный шнеком с двумялентами 7 и 8, имеющими противоположноенаправление. Между лентами 7 и 8 на валу 9 шнека...

Номер патента: 1026697

Опубликовано: 07.07.1983

Авторы: Михайлов, Поярков, Ревазян

МПК: A01D 45/16

Метки: листьев, отделения, табака

...вдоль транспортных лент которсго установлены эластичные выступы, а стеблепротягивающий механизм выполнен с дополнительной парой вальцов, причем в каждой паре один валец имеет продольные рифления, а другой - зубчатую насечку,На фиг. 1 изображена принципиальная схема устройства для отделения листьев табака; на фиг. 2 - сечение А-А на фиг. 1,Устройство для отделения листьев табака состоит из двух направляющих спаренных ленточных транспортеров 1, листоотделительного аппарата, выполненного в виде размещенных один над другим двух транспортеров, верхнего и нижнего ленточных транспортеров 2 и 3, которые установлены один относительно другого под острым углом к направлению подачи табачных растений. Верхний и нижний ленточные транспортеры 2...

Номер патента: 1026698

Опубликовано: 07.07.1983

Автор: Лебедев

МПК: A01D 46/00

Метки: лебедева, примесей, ягод

...отверстием для вороха и выходным отверстием для ягод, осаждающую камеру и вентилярор 2. Однако при работе данных устройств ворох в сепарационный канал подается дозатором, который установлен с целью предотвращения подсоса воздуха из загрузочной емкости. При этом подача вороха в се парационный канал осуществляется - порционно, что влияет на качество очистки ягод от примесей.Кроме того, эти устройства имеют сложную конструкцию.Целью изобретения является повышение качества очистки и упрощение конструкции.Поставленная цель достигается тем, что в устройстве для очистки ягод от примесей отношение площади сечения приемного отверстия для вороха сепарационного канала к его выходному отверстию составляет 0,2 -ЗО 0,3, а сепарационный канал...

Номер патента: 1026699

Опубликовано: 07.07.1983

Авторы: Брутер, Ермаков, Ожерельев, Утков, Цымбал

МПК: A01D 46/24, A01D 46/26

Метки: плодов, улавливатель

...цель достигается тем, чтов улавливателе плодов приемная часть каждой улавливающей поверхности выполненас изгибом вверх, а транспортирующая частьрифленой, причем пространство между улав- З 5ливающими поверхностями разделено вертикальными перегородками на плодопроводящие каналы.Кроме того, каждая транспортирующаячасть улавливающей поверхности до затаривающего устройства выполнена различ 40ной длины, увеличивающейся от верхнейулавливающей поверхности к нижней.Грани рифленой транспортирующей части имеют различную величину, причем меньшая грань направлена в сторону затаривающего устройства,На фиг, 1 схематично изображено положение улавливателя плодов под кроной дерева; на фиг. 2 - то же, вид сверху; нафиг. 3 - разрез улавливателя А-А...
