Номер патента: 988221

Опубликовано: 15.01.1983

Автор: Ионелюнас

МПК: A01D 33/10

Метки: корнеплодов, перегрузки

...рычагом 13, вторым своим концомприсоединенным к раме 14 кузова 3. 1 ОТрос 7 в промежутке между рычагом10 и первым шкивом 6 снабжен пружиной 15 и автоматическим фиксатором1 Ь, управляемым из кабины тракторашнуром 17. 15Устройство работает следующимобразом.Амортизирующая поверхность в видегибкой рамки с сеткой 2 с помощью петель 5 коленчатых валов 4 устанавливается на допустимой высоте падениябеэ повреждения корнеплодов от днакузова 3 (0,25 м), Это позволяеттранспортер 1 картофелеуборочной машины установить над кузовом на высоте не менее 1,5 м, беэ регулировок во время работы и обеспечитьтехнику безопасности (транспортербудет расположен выше кабины трактора) . 30Во время работы картофелеуборочноймашины корнеплоды с транспортера...

Номер патента: 988222

Опубликовано: 15.01.1983

Авторы: Архипов, Барановский, Долбиев, Дубнов, Исиков, Козачок, Крачковский, Мазус, Муханов, Ныжнык, Орехов, Цымбал

МПК: A01D 45/02

Метки: комбайн, кукурузоуборочный

...вид сбоку; на фиг. 4 - тоже, вид сбокуКомбайн состоит из делителей 1,початкоотделяющих вальцов 2 для обрыва початков с подающими цепями 3, ка;меры 4 для стеблей с йодвижннмрежущим:аппаратом роторного тийа 5, шнека 6 2 р дпя стеблей с правой и левой навивками на концах, шнека 7 для початков,транспортера 8, например цепочнопланчатого, барабана 9 для измельчениялистостебельной массы, .эксгаустера ивыгрузного транспортера початковне показаны), подвижной рамки 10,шарнира 11, опорного устройства, например башмака полозкового типа 12,кронштейна подвижной рамки 13, кронштейна 14, установленного на камере ф для стеблей, пружины сжатия 15.Устройство работает следующим образом.Стебли подводятся делителями 1 к подающим цепям 3, которые вводят их...

Номер патента: 988223

Опубликовано: 15.01.1983

Автор: Деревенко

МПК: A01D 45/02

Метки: листосъемное, початкоотделяющее

...противоположно направленные навивки у 20соседних вальцов.При возникновении повышенной нагрузки в направлении стрелки (фиг.2)пластина 7, разжимая пружину 10, поворачивается вокруг 1 встречно вращению барабана 2. При этом участоквпластины 7 прокатывается роликами 5;Упор 8 ограничивает поворот пластины7. После снятия нагрузки пружина 10сжимается и поворачивает пластину 7 3 Ов обратном направлении,Устройство работает следующим образом.Срезанные стебли кукурузы подаютсякомлем в рабочую щель. Вращением барабана 2 и обращенных к нему вальцов12 стебли захватываются, прокатываются и подаются к вальцам 1,которые,всвою очередь, захватывают и протягивают стебли через рабочую щель. При 4 Опоступлении стебля увеличенного диаметра пластина 7...

Номер патента: 988224

Опубликовано: 15.01.1983

Автор: Сунгатуллин

МПК: A01D 46/14

Метки: съемник, хлопка

...при помощи выступов 5.Направляющие стенки 4 по длине выполнены секциями, в пространстве между которыми на Стенках 3 обоймы выполнены пазы .б для выступов фланцев 7 сепаратора. Между торцами стенок 4 и дисками 1 и 2 и Фланцами 7 .размещены поворотные диски 8 сепаратора с криволинейными пазами 9 (Фиг. 4), в которых размещены концы планок 10 щеточных элементов 11 съемника хлопка.Направляющие 4 внутренних граней привью, между которыми размещены планки 10 щеточных элементов, обра. зуют радиальные каналы, обращенные к оси съемника и определяют прямолинейное без изгиба) расположение щеточных элементов при изменении их действующей длины, а наличие поворотных дисков 8 с криволинейными пазами 9 - одновременное изменение действующей длины...

Номер патента: 988225

Опубликовано: 15.01.1983

Авторы: Абдазимов, Авазов, Рашидов, Садриддинов, Ташходжаев

МПК: A01D 46/14

Метки: аппарата, вертикально-шпиндельного, механизм, рабочей, регулировки, хлопкоуборочного, щели

...гидрораспределителя исоединенным посредством гибкой тягисо щитками.На фиг. 1 показана схема механизма;на фиг.2 - вид А на фиг.1,Механизм содержит датчик шириныкуста, включакщий раздвижные щетки 1, 988225подпружиненные пружиной 2, токопроводящую пластину 3, жестко закрепленную на поворотном валу 4 с кулачками 5, и с подвижным контактом б, соедин ненный гибкой тягой 7 с одним из щит- ков 1, причем оплетка 8 гибкой тяги 5 соединена с другим щитком датчика и каркасом 9 аппарата, Подвижный контакт б датчика электрически связан с электромагнитным распределителем 10, а последний, в свою очередь с цилинд ром 11, щиток которого посредством рычажного механизма связан с поворотным валом 4.Устройство работает следующим образом 15При изменении...

Номер патента: 988226

Опубликовано: 15.01.1983

Авторы: Михайловский, Рашидов, Топалиди

МПК: A01D 46/14

Метки: аппарат, хлопкоуборочный

...лопастного валика, шпиндель- ного и поджимного барабанов, вид спереди; на фиг. 3 - то же, вид 10 сверху; на фиг. 4 - сечение А-А на фиг.2; на фиг. 5 - вид Б на фиг.2.Хлопкоуборочный аппарат содержит передние 1 и задние шпиндельные барабаны с верхними 2 и нижними 3 дис хами и поджимными цилиндрами 4, .На каждом из передних шпиндельных барабанов установлен валик 5 с лопастями 6 и приводным роликом 7. Для привода валика 5 предусмотрена цепная передача 8 от вала переднего шпиндельного барабана 1, Для отвода хлопка от ло-пастного валика на аппарате установлена дополнительная приемная камера 9 и всасывающий патрубок 10, являющийся продолжением основной приемной камеры 11. Поджимной цилиндр 4 каждого барабана 1 выполнен с эластичным покрытием...

Номер патента: 988227

Опубликовано: 15.01.1983

Авторы: Будаев, Кротов, Кульчиев, Табуев

МПК: A01D 46/26

Метки: плодоуборочной, стряхиватель

...2 на подшипниках установлены кривошип 4 и. коромысло 6, соединенные с дополнительным шатуном 5 в точках А и В, К шарниру в точке Р шатуна 5 присоединена двухповодковая группа второго вида, состоящая иэ шатуна 7 и полэуна 8 с захватом 9. Точка Р механиэма должна описывать самопересекающуюся кривую типа лемнискаты.Это возможно при соблюдении отношений геометрических размеров:ОА АВ ВС1; ОС Кроме того, геометрические параметры дополнительного шатуна 5 долж"988227 Формула изобретения ны находиться в определенных пределахз М= ГВ =АВОЕ Р. 2400, 3001 с = =ЮГ 0,5 р 0,8РР ЕР Размеры остальных звеньев могут быть назначены из конструктивных и других соображений.При соблюдении указанных отношений геометрических параметров звеньев стряхиватель...

Номер патента: 988228

Опубликовано: 15.01.1983

Автор: Хромов

МПК: A01D 85/00

Метки: прицепной, стогообразователь

...колесами 11, Емкость 3 может быть снабжена упорнымкатком 12, имеющим механизм перемещения в вертикальной плоскости, с гидроцилиндром 13, Колесный мост 1 имеет Зо сницу 14 для соединения с гидрофици 988228рованным крюком 15 транспортногосредства 16,Стогообразователь работает следующим образом.Управляя гидроцилиндрами 4 и 9,приводят стогообразователь в положение, показанное на фиг. 2. Послеэтого с помощью известных устройств(например, копновоза КУНи волокуш ВУ) копны сена, соломы устанавливают в ряд на грабельные эле- Оменты 8. Осуществляя попеременныйповорот этих элементов вокруг их осейпосредством гидроцилиндров 9, производят загрузку массы в емкость 3 иее уплотнение. При этом возможна кор рекция положения емкости 3 посредством...

Номер патента: 988229

Опубликовано: 15.01.1983

Автор: Морозов

МПК: A01D 85/00

Метки: стогообразователь

...3 опирается на ролики 7,Уплотнительный элемент 6 находится вкрайнем верхнем положении.Гибкие тяги 13.в рабочем положении имеют провисание, а промежуточ- .ные кронштейны 11 при этом поворачиваются до соприкосновения с упором15 на ферме и своими захватами вааи модействуют с упорами 14, установлен-.ными на боковинах бункера 1, т.е.бункер 1 и надставные поворотные фермы в процессе перемещения уплотнительного элемента б при уплотнениях 40 массы представляют собой единое целое После заполнения бункера 1 массой включают гидроцилиндры 4, которые перемещают подвижные каретки 5 с закрепленным на них уплотнительным 45 элементом б вниз, при этом масса уплотняется. Как толькосигнальные (ограничительные) полосы на подвижных каретках и боковинах...

Номер патента: 990112

Опубликовано: 23.01.1983

Авторы: Максимов, Петров, Фомин, Шабуров

МПК: A01D 19/02

Метки: выкапывающий, корнеклубнеуборочным, машинам, орган, рабочий

...посредством подшипников 2 на ось 3. Подшипники 2 имеют крышки 4. Одна из крышек 4 соединена с приводной звездочкой 5. Подкапываюшие элементы размещены на окружности спаренных дисков 1 и выполнены в виде грейфера, захваты 6 которого закреплены на втулках 7 и 8, шарнирно расположенных на оси 9 проушин 10. Втулки 7 и 8 имеют рычаги 11, соединенные между собой пружиной 12, На концах рычагов 11 установлены ролики 13, контактирующие с приспособ лением для разведения захватов в зоне извлечения корнеклубнеплодов и в зоне разгрузки, выполненное в виде кольца 14, расположенного концентрично оси 3, Захваты 6 имеют ребра жесткости 15.Выкапываюший рабочий орган к корнеклубнеуборочным машинам работает следующим образом.При продвижении машины вдоль...

Номер патента: 990113

Опубликовано: 23.01.1983

Автор: Кошкин

МПК: A01D 19/08

Метки: картофеля, уборки

...образом, что скорость нижней ветви транспортеров 2 и 3 на участке Б равна скорости 15 транспортного средства, но обратна ей по направлению. Для отгрузки клубней применен поперечный транспортер 8.Захваты выполнены в виде острых штырей 9 и жестко смонтированы на звеньях цепей двойной шарнирности. Каждый штырь 9 установлен под острым углом к рабочей ветви транспортеров 2 и 3 в направлении их перемещения, что облегчает его внедрение в почву, Цепные транспортеры 2 и 3 размещены друг к другу под углом, вершина ко торого направлена вниз. При этом они имеют сходящиеся участки С, которые вместе с параллельным участком Б образуют наклонные к почве сходящиеся плоскости Р, а восходящий участок В каждого из транспортеров 2 и 3 образует с...

Номер патента: 990114

Опубликовано: 23.01.1983

Авторы: Обухан, Петров, Степанов

МПК: A01D 33/04

Метки: баллон-комкодавитель, пневматический

...грохот 9, ботвоудалитель 10 в виде двух ленточных транспортеров и поперечные транспортеры 11 и 12для отвода соответственно картофеля и примесей. Баллон 7 содержит вал 13 с торцовыми дисками и эластичную покрышку 14,Вал 13 выполнен полым и связан с источником сжатого воздуха. Вал 13 и покрышка 14 имеют отверстия 15 и 16, которые связаны шлангами 1.В отверстиях 16 покрышки 14 размещены клапаны 18 нажимного действия, которые имеют осевые 19 и радиальные 20 каналы. Отверстия 16 расположены на поверхности покрышки 14 по винтовой линии.Процесс, осуществляемый машиной, протекает следующим образом .Клубненосный пласт, подкопанный лемехом 1, предварительно разрушается под воздействием сжатого воздуха и поступает на элеватор 5, где дополнительно...

Номер патента: 990115

Опубликовано: 23.01.1983

Автор: Кошкин

МПК: A01D 34/00, A01D 34/66

Метки: растений, сельскохозяйственных, уборки

...осуществлена при помощи зубчато-цепных передач. Передаточное число обеспечивает скорость параллельного горизонтального участка цепей равной скорости транспортного средства, но обратной ей по направлению. Горизонтальный участок цепей имеет впереди сходящийся участок двух цепей, который направляет стебли травы в русло параллельного участка двух цепей. На раме 1 смонтированы направляющие зубья 8.Режущий рабочий орган выполнен в виде принудительно вращаемых дисковых ножей, которые расположены под горизонтальным участком А цепей. Привод вращения дисковых ножей может быть как самостоятельным, так и от вала отбора мощности транспортного средства.В варианте выполнения косилки режущий рабочий орган может быть выполнен в виде смонтированных как...

Номер патента: 990116

Опубликовано: 23.01.1983

Авторы: Бачаков, Гришин, Елкин, Кокорев

МПК: A01D 34/73, A01D 34/76

Метки: аппарат, режущий, ротационный

...из роторов посредством, передачи с бесконечным гибким элементом 2,Ефим и А. Л Кокоев Х ": .".",: / ,/ оракре "бор 6.;Чюберецко о машийойремщя " облок звездочек 6 связан с блоком звездочка - цилиндрическое зубчатое колесо 8, причем цилиндрическое зубчатое колесо которого находится в зацеплении с цилиндрическим зубчатым колесом 9, закрепленным на валу второго ротора. Одновременно цилиндрическое зубчатое колесо блока 8 находится в зацеплении с цилиндрическим зубчатым колесом блока 10, которое, в свою очередь, находится в зацеплении с зубчатым колесом 11, закрепленным на валу третьего ротора. Звездочка блока 10 связана с помощью цепного контура2 со звездочкой 13, закрепленной на валу четвертого ротора. На цепных контурах установлены...

Номер патента: 990117

Опубликовано: 23.01.1983

Авторы: Гофман, Гурьев, Мельник, Насатин, Савченко, Тепер, Фаустов, Шевцова

МПК: A01D 45/00

Метки: орган, плодоуборочной, рабочий

...от ботвы, одновременно подвигаютее к выходу из машины. Сборка и настройка механизма происходит следующим образом (сборка вала с опорами и приводом не описаны).Трубчатая оболочка 6 насаживается на стержень 8 сердечника 5, а собранные пальцы 4 устанавливаются попарно в радиусные углубления 3 дисков 2 таким образом, чтобы отогнутые на 90 концы 9 упругих сердечников 5 были установлены в одно из отверстий 10 тех же радиусных углублений диска.Установкой отогнутых концов 9 упругих сердечников в отверстия 10, равномерно расположенных в радиусных углублениях, достигается увеличение или уменьшение свободной длины стержней пальцев, тем самым регулируется заглубление захода их в ворох ботвы с томатами,Смещением трубчатой оболочки 6...

Номер патента: 990118

Опубликовано: 23.01.1983

Авторы: Быков, Дворниченко, Смирнов

МПК: A01D 45/06

Метки: льноуборочной, транспортер, цепочно-пальцевый

...в секциях отклоненными на значительный угол от перпендикулярного ремня положения, Отклоненными под большим углом от перпендикулярного ленте положения стебли находятся и в поперечном транспортере. Большое отклонение стеблей в транспортере и слабое сжатие их из-за постоянной ширины канала приводят к использованию льна в направлении наклона транспортера и к его забивке.Цель изобретения - уменьшение забивания цепочно-пальцевого поперечного транспортера льнотеребильной машины.Поставленная цель достигается тем, что нижние поверхности рабочих ветвей транспортера расположены ниже направляюших а натяжные звездочки цепей транспортера закреплены на раме подвижно в плоскости, параллельной направлению подачи стеблей.На фиг. 1 дан цепочно-пальцевой...

Номер патента: 990119

Опубликовано: 23.01.1983

Авторы: Вайнруб, Голдович, Калугин, Петухов, Семенов, Сотникова, Хазов

МПК: A01D 45/06

Метки: высокого, давления, льна, низкого, пресс, пресс-подборщикам, прицепной

...кипы шарнирно закреплены подпружиненные пружинами закручивания 62 направляющие планки 63. Ход прессующего поршня 4 и подающего поршня 5 отрегулирован с учетом дополнительного хода держателя 12 с иглами 11 вдоль эллипсообразных направляющих6 на вели.чину, обеспечивающую прессование, сформированной кипы и ввод держателя 12 в захваты, и зажимом держателя 12 губками двуплечих рычагов 34,Устройство работает следующим образом.Поднятая с поля пресс-подборщиком лента льна формируется в малогабаритную кипу. Полученная кипа падает на направляющие козырьки 54 и 55 прицепного пресса и далее на четыре шпагата, постепенно вытягивая их из ящика 33, и плавно ложится на днище камеры 1 прессования. Вторая кипа из пресс-подборщика ложится уже на первую,...

Номер патента: 990120

Опубликовано: 23.01.1983

Авторы: Дмитриев, Елагин, Крутских, Мацнев, Семин, Сивашинский, Тихонов

МПК: A01D 45/26

Метки: капустоуборочная

...Подпружиненные зубчатые скобы крепятся кпластинам в передней части посредствомшарнира 10, а в задней части в посредствомпружины 11, обеспечивая тем самым перемещение скоб на некоторый угол в горизонтальной плоскости, Пластины (фиг. 2) в 4передней части шарнирно крепятся к раме посредством косынки 12, приводных 13 и опорных 14 шатунов, а задние концы клавишей подвешены к задним опорным шатунам 15, Приводные шатуны связаны с кривошипами 16, шейки которых расположены относительно друг друга на 180.Для улучшения перемещения кочанов капусты рабочая поверхность (фиг. 2) лифтеров, пластин и транспортирующих лотков выполнена обрезиненной и имеет зубья с наклоном против поступательного хода машины.Рабочий процесс машины осуществляется в...

Номер патента: 990121

Опубликовано: 23.01.1983

Авторы: Ирман, Прульян

МПК: A01D 45/26

Метки: аппарат, капусты, теребильный, уборки

...Другим концом рычаги опираются в разведенном положении посредством роликов 4 на дугообразные шины 5, закрепленные на раме теребильного аппарата. Шарнирами 6 двуплечие рычаги связаны с центральным барабаном 7, закрепленным на приводном валу 8 при помощи промежуточной стенки 9. В полостях центрального барабана размещены пневматические баллоны 10, воздействующие в качестве поджимного элемента посредством двуплечих рычагов на находящиеся в сведенном положении упругие полукольца. Центральный барабан служит также приводным шкивом приемного транспортера 11. Для обрезки кочерыги устройство имеет дисковый нож 12, а для отвода кочанов в транспортное средство может быть применен поперечный транспортер, Несмыкание упругих колец по внутреннему...

Номер патента: 990122

Опубликовано: 23.01.1983

Авторы: Липов, Сысоев

МПК: A01D 46/24, A01D 91/04

Метки: культур, плодов, уборки, шпалерных

...этого явления уровень естественного облучения должен превышать максимально возможный уровень повс1 ;гсного зн 1 цничйчна,льскохозяйствейегаП. Горячкина венного облучения (30000 лк),лучистой энергии вызывает ия.Целью изобретения является устранение возможности ожогов растения, повышение эффективности использования потока лучистой энергии, а также повышение точности обнаружения плодов.Указанная цель достигается тем, что согласно способу облучение плодов лучистой энергией осуществляют при диапазоне длин волн 700 - 1000 нм.В этом диапазоне длин волн имеет место отражение лучистой энергии, в 3 - 4 раза превышающее отражение более коротковолнового излучения.На фиг. 1 приведена спектральная характеристика отражения растения огурца; на фиг. 2 -...

Номер патента: 990123

Опубликовано: 23.01.1983

Автор: Майоров

МПК: A01D 46/02

Метки: очеса, хмеля, шишек

...шишекхмеля, разрез; на фиг. 2 - разрез А - А на фиг, 1. Устройство для очеса шишек хмеля включает цилиндрический направляющий ко. жух 1, на внутренней поверхности которого жестко по окружности с помощью кронштейнов 2 расположены очесывающие кольцевые гребенки 3 разных диаметров с пальцами 4. Кожух 1, на верхнем торце которого закреплены вибраторы 5, установлен в неподвижных направляющих 6 и упирается на пружины 7 посредством закрепленных к нему пластин 8. Напротив очесываюшей зоны на кожухе 1, колеблющемся с некоторой амплитудой Ь в вертикальном направлении относительно опор 9 и двигающегося куста хмеля, выполнены окна 10 для обслуживания устройства и самопроизвольного удаления счесанных шишек, листьев и побегов. Устройство включает...

Номер патента: 990124

Опубликовано: 23.01.1983

Авторы: Бычков, Кравченко, Мереуц

МПК: A01D 46/26

Метки: плодоуборочная

...втулочно-роликовую цепь26 соединен со штоком гидроцилиндра 12под ьема, также прикрепленного к рамемацкины 2, предназначена для удержанияподвижного бруса 14, один конец которогожестко соединен с продольным собирающимленточным транспортером 6. Каретка 13,гидроцилиндр 12 и цепь 26 также предназначены для изменения высоты подъема надземлей транспортера 6 и изменения узланаклона улавливающих полотен 17.Гидроцилиндр 11, закрепленный однимконцом к раме машины 2, а другим - краме продольного транспортера 6, предназначен для выдвижения продольного транспортера 6 под крону дерева до упора подушки дисбалансного инерционного встряхивателя 15 в штамб,Многозвенная пространственная ферма 18 состоит из двух многозвенников, соединейных между собой в...

Номер патента: 990125

Опубликовано: 23.01.1983

Авторы: Варламов, Виноградова, Козубов, Пименов

МПК: A01D 46/26

Метки: плодов, стряхивания

...эллипса (фиг. 3 и 4) и разделенных между собой. шайбой 5, ударника 6, зарядногомеханизма 7, захвата 8, хомутов 9, предохранителей 10 коры дерева и улавливателя 11,В пружину 3 с одной ее стороны запрессован хвостовик 12; который своим концом 10входит в центровое посадочное отверстие13 обоймы 1, а в пружину 4 с противоположной стороны запрессован ударник 6, посаженный на ось 2 на шлицы (фиг. 4).Хвостовик 12 имеет на конце резьбу, благодаря наличию которой и гайки 14 пружина 3 фиксируется с корпусом обоймы 1.Кроме того, конец хвостовика 12 имеет специальные лыски 15 под гаечный ключ (фиг. 2).Ось 2 одним концом входит в посадочное отверстие 16 обоймы 1, а другим в посадочное отверстие 13 хвостовика 12 и имеет возможность проворачиваться в...

Номер патента: 990126

Опубликовано: 23.01.1983

Авторы: Варламов, Долгошеев, Козлова, Синицын

МПК: A01D 46/26

Метки: плодов, стряхивания

...проходя через золотник 25 с электромагнитным управлением, из другой полости гидроцилиндра масло идет на слив через тракторный гидрораспределитель 27. Подвижный упор захвата 2, перемещаясь воздействует посредством двуплечего рычага 12 на контакт 11 и через зажимаемый штамб - на встроенный в неподвижный упор 3 захвата и подпружиненный возвратными пружинами 10 контакт 9, замыкает контакты 8 и электрическую схему управления вибратором 1. В зависимости от диаметра зажимаемого штамба автоматически устанавливается межконтактное расстояние контактом 9 и 11, определяющее усилие зажима штамба, и положение ползуна 17 нелинейного элемента 7, кинематически связанного с подвижным упором 2 захватя и определяющее режим работы вибратора .При замыкании...

Номер патента: 990127

Опубликовано: 23.01.1983

Авторы: Белов, Богатырев, Иващенко, Науменко, Санин

МПК: A01D 46/26

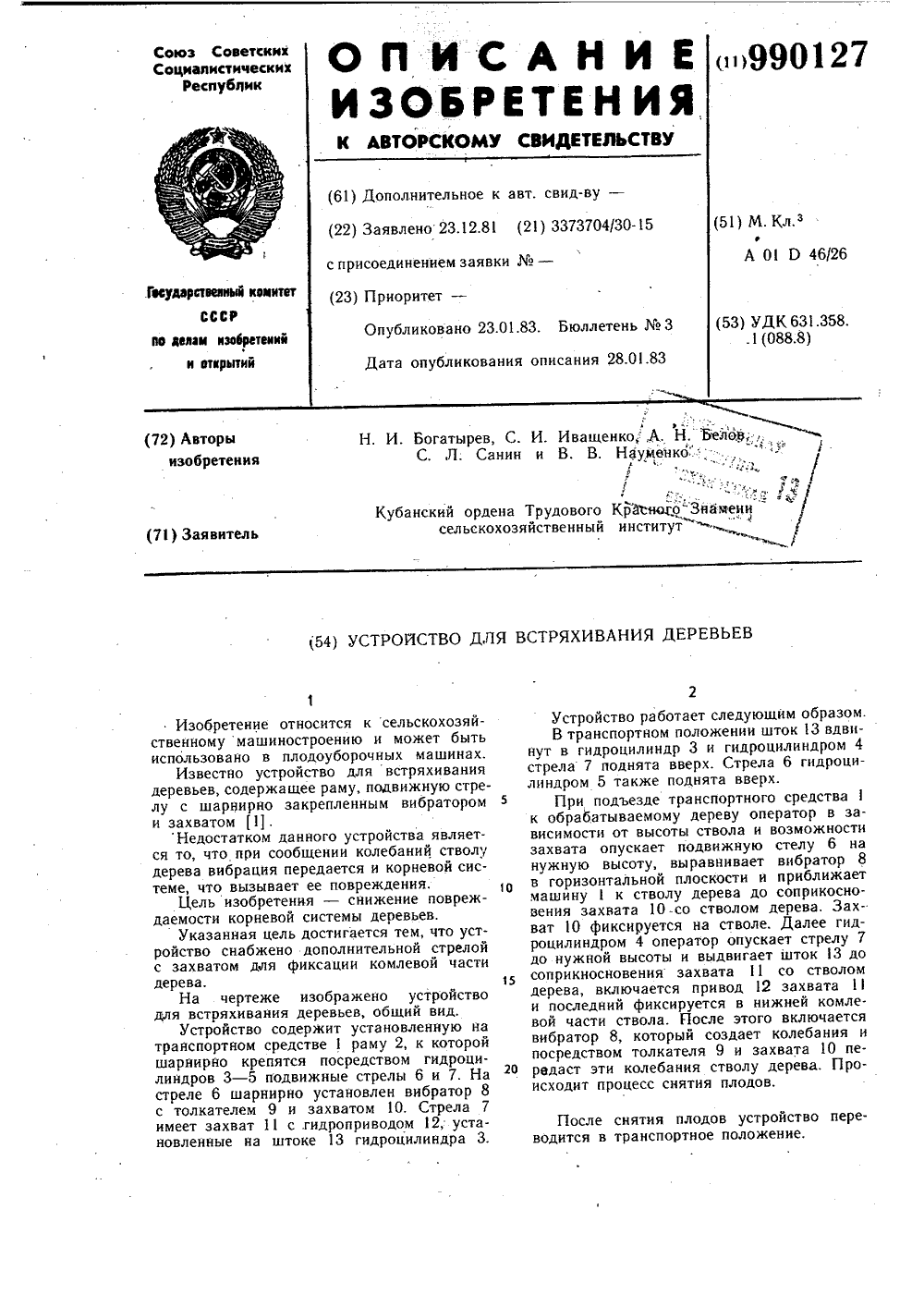

Метки: встряхивания, деревьев

...на штоке 13 гидроцилиндра 3. 2Устройство работает следующим образом.В транспортном положении шток 13 вдвинут в гидроцилиндр 3 и гидроцилиндром 4 стрела 7 поднята вверх. Стрела 6 гидроцилиндром 5 также поднята вверх.При подъезде транспортного средства 1 к обрабатываемому дереву оператор в зависимости от высоты ствола и возможности захвата опускает подвижную стелу 6 на нужную высоту, выравнивает вибратор 8 в горизонтальной плоскости и приближает машину 1 к стволу дерева до соприкосновения захвата 10 -со стволом дерева. Захват 10 фиксируется на стволе. Далее гидроцилиндром 4 оператор опускает стрелу 7 до нужной высоты и выдвигает шток 3 до соприкносновения захвата 11 со стволом дерева, включается привод 12 захвата 1 и последний...

Номер патента: 990128

Опубликовано: 23.01.1983

Авторы: Журавлев, Примак, Смыков, Солошенко

МПК: A01D 57/02

Метки: мотовило

...то же, с двумя промежуточными крестовинами; на фиг. 3 - то же, с тремя промежуточными крестовинами; на фиг. 4 - мотовило с секционными граблинами, общий вид, на фиг. 5 узел 1 на фиг, 4,Мотовило жатки состоит из центрального вала 1, представляющего собой трубу, в которой приварены опорные диски крепления лучей крестовин, двух эксцентриковых крестовин 2, закрепленных на пальцах кривошипа труб граблин, промежуточных крестовин 3, лучи которых устанавливают в опорных дисках центрального вала, муфт 4, крепящихся на лучах промежуточной крестовины при помощи болтов, секций граблин 5, шарнирно соединенных с лучами крестовин, 990128приводной звездочки 6, установленной на цапфе центрального вала,Во время работы жатки крутящий момент от вала отбора...

Номер патента: 990129

Опубликовано: 23.01.1983

Авторы: Георг, Готтхард, Гюнтер, Зигфрид, Манфред, Хубертус

МПК: A01D 69/06

Метки: барабана, молотильного, привод

...молотильного барабана выполнена в форме чаши, вогнутой во внутрь молотильного барабана, а клиноременная передача располагается вблизи торца 2 молотильного барабана. Шкив клиноременного вариатора,990129 установленный на валу 12, выполнен из двух частей 22 и 23. В нем размещен вал 24, на котором установлено колесо 25, входящее в зацепление с солнечным колесом 26, размещенным на втулке цилиндрического колеса 14. На валу 24 также установлено колесо 27, связанное с солнечным колесом 28, которое посредством пустотелого вала 29 соединяется с валом 12 молотилки при помощи шлицевого соединения 30.На диске 15 установлены втулки с резьбой 31. Уравновешивание вала 24 производится при помощи детали 32. Привод на валу 33 и 34 осуществляется при...

Номер патента: 991939

Опубликовано: 23.01.1983

Авторы: Вильям, Томас

МПК: A01D 57/02

Метки: мотовило, уборочной

...крепежных деталей 32. Таким путем, кольцо 29 извено 31 удерживаются против относительного движения. Круглое направляющее кольцо 29 соединяется с остальными пальцами кривошипа 22 боковнмизвеньями 33, поворачиваемыми пальцами кривошипа 22 и пальцами 34., Мотовило должно вращаться посредством привода 35 по стрелке 36.1Хотя планки 14 мотовила 15 могутиспользоваться сами по себе, пред-.почитается обеспечивать их дополнительными захватывающими элементами.Каждая из планок мотовила по всейее длине имеет спаренные отверстия"7 и 38 (Фиг, 7 и 8 ),выполненныев стенках 18 и 20 с аксиально разнесенными интервалами.,Захватывающиеэлементы планки 15 выполнены в видепружинных проволочных зубьев 39,направляющей 24, закрепленной эксцентрично относительно...

Номер патента: 809679

Опубликовано: 23.01.1983

Авторы: Каролин, Колчин, Олт, Хансен

МПК: A01D 33/08

Метки: корнеклубнеплодов, отделения, примесей

...При этом барабаны имеютразличное направление угла наклонапрутков. На фиг. 1 представлено устройство, общий вид; на фиг. 2 и 3 - варианты размещения барабанов и направление движения обрабатываемого ма-зтериала,Устройство состоит иэ ряда параллельно установленных вращающихсяв одном направлении прутковых барабанов 1, 2 и 3, прутки 4 которыхустановлены под углом 3-7к их осивращения,При этом барабаны 2 и 3 имеютразличное направление угла наклонапрутков 4.Устройство может иметь попарное,поочередное или групповое размещениебарабанов 1, 2 и 3.Устройство работает следующимобразом.20 Поступающая масса по мере продви-жения по барабанам совершает волнообразное движение в горизонтальнойи вертикальной плоскостях. При этомнаклонно установленные...

Номер патента: 993803

Опубликовано: 30.01.1983

Автор: Лаури

МПК: A01D 87/00

Метки: кормов, погрузчик

...ней кареткой 4На последней горизонтально закреплены3 99380вилы 5, рабочие концы зубьев 6 которых расширены, имеют в плане закругленную форму и сближены друг с другом. На направляющей в верхней частиустановлен прворотный в вертикальной плоскости от гидроцилиндра 7захват 8, выполненный в виде цилиндрического открытого книзу кожуха.На направляющей закреплен также гидроцилиндр 9, шток которого через 16рычаг 10 и крестовину 11 связан сверхней частью захвата 8, что позволяет поворачивать последний вокругсвоей оси. На нижнем конце стенкикожуха захвата выполнена режущая крои- дка 12.Захват может иметь другую форму,в частности может быть выполнен прямоугольным.Погруэчик кормов работает следую 20щим образом,Трактор 1, двигаясь задним...
