Номер патента: 156372

Опубликовано: 01.01.1963

МПК: A01D 41/10, A01F 12/18, A01F 12/44 ...

Метки: 156372

...массы зерно и полова поступают под деку 4 и выводятся главным шнеком 5 в главный элеватор.Соломистая масса с остатками необмолоченного зерна поступает к пальцевому сепарирующему барабану 6 с декой 7, который отделяет оставшееся зерно от соломы и подает его к малому шнеку 8. Ворох из зерна главным и малым шнеками продвигается к элеватору и загружается в бункер 9, который оборудован распределительным шнеком 10. Относительно оси шнека бункер мо:кет опрокидываться, погружая ворох с помощью направляющего щитка в транспортную машинунапример в автомашину с наставленными боргами,Сепарирующий барабан своими швыряльными лопатками выбрасывает солому в соломопровод 11, воздушный поток в котором создают два боковые вентилятора, с двух сторон...

Номер патента: 156373

Опубликовано: 01.01.1963

МПК: A01D 45/00, D01B 1/14

Метки: 156373

...режущего аппарата осуществляется от кардацного вала 7, связанного с приводом укладывающего механизма машины.156373Захватывающий механизм машины имеет два взаимодействующих бесконечных ремня с пальцами 8, которые передают срезанные стебли кенафа на взаимодействующие бесконечные ремни 9 укладывающего механизма,Ремни продвигают срезанные стебли кенафа вдоль желоба 10. Последним они переводятся в наклонное положение под углом до 30 к горизонту.Стебли, освободившись от ремней укладывающего механизма, падают ровным слоем на транспортерную ленту, которая направляет их под прижимной барабан 11 для сплющивания. Далее стебли поступают на три удерживающих валика 12, окружная скорость которых равна скорости движения слоя стеблей.Удерживающие...

Номер патента: 156793

Опубликовано: 01.01.1963

МПК: A01D 89/00

Метки: 156793

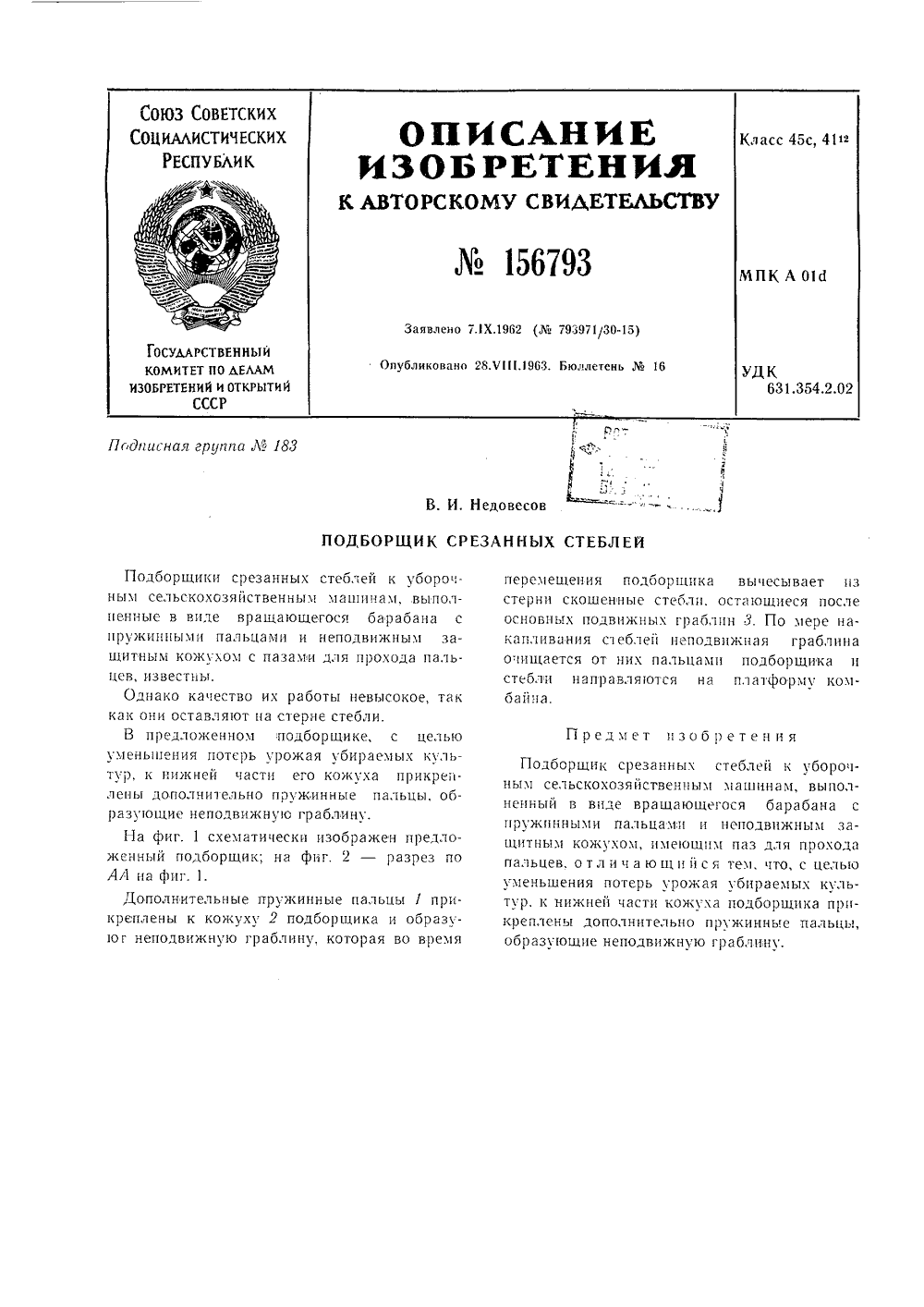

...известны.Однако качество их работы невысокое, так как они оставляют на стерче стебли.В предложенном подборщике, с целью уменьшения потерь урожая убираемых культур, к нихкней части его кожуха прикреплены дополнительно пружинные пальцы, образующие неподвижную граблину.На фиг. 1 схематически изображен предложенный подборщик; на фиг. 2 - разрез по Ал на фиг. 1.Дополнительные пружинные пальцы 1 прикреплены к кожуху 2 подборщика и образуюг неподвижную граблину, которая во время перемещения подборщика вычесывает пз стерни скошенные стебли, остающиеся после основных подвижных граблпн 3. По мере накапливания с 1 еблей неподвижная граблина о ищается от них пальцами подборщика и стебли направляются на платформу комбайна. Предмет изобретения...

Номер патента: 156794

Опубликовано: 01.01.1963

МПК: A01D 33/08

Метки: 156794

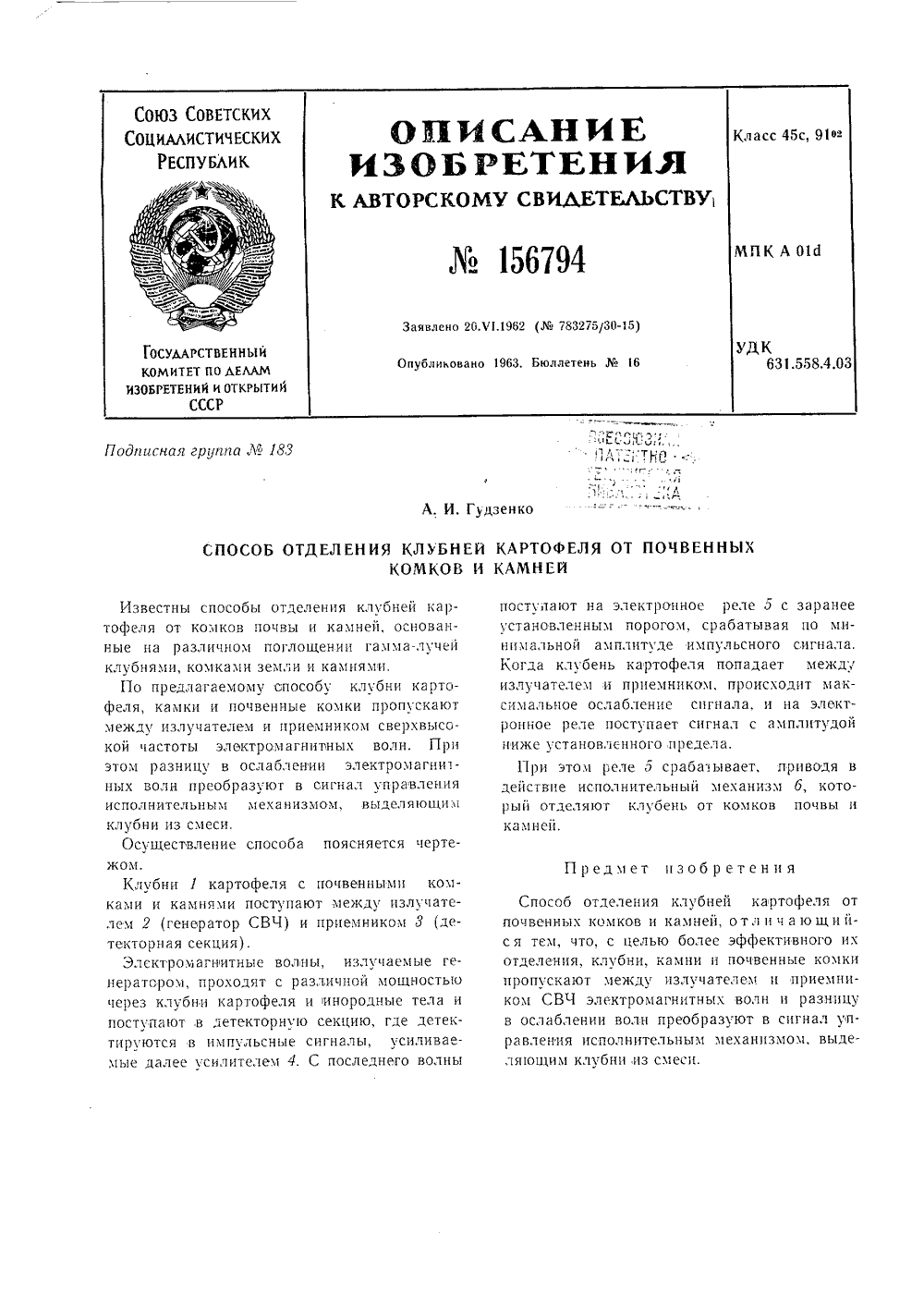

...сверхвысокой частоты электромагнитных волн. При этом разницу в ослаблении электромагнитных волн преобразуют в сигнал управления исполнительным механизмом, выделяющим клубни из смеси,Осуществление способа поясняется чертежом.Клубни 1 картофеля с почвенными комками и камнями поступают между излучателем 2 (генератор СВЧ) и приемником 3 (детекторная секция).Злсктромагнитные волны, излучаемые генератором, проходят с различной мощностью через клубни картофеля и инородные тела и поступают в детекторную секцию, где детектируются в импульсные сигналы, усиливаемые далее усилителем 4. С последнего волны поступают на электронное реле 5 с заранее установленным порогом, срабатывая по минимальной амплитуде импульсного сигнала. Когда клубень...

Номер патента: 157160

Опубликовано: 01.01.1963

МПК: A01D 19/04

Метки: 157160

...движения машины. Пальцы швырялки при движении машины отбрасывают массу из почвы и клубней па сетчатый экран-гаситель 1 скорости, являющийся донной частью барабана 5 помещенного за подъемным барабаном б. Сетчатые барабан-разбрасыватель массы и подъемный барабан имеют принудительное вращение в противоположные сороы с одиаковыи сороси и номецены в плоскосх, параллельных направлению движения машинььПри отбрасывании массы швырялкой и при ее соприкосновении с .краном - гасителем скорости происходит интенсивное крошение массы и отрыв клубней картофеля от ботвы. При этом гочва и измельченные комки сепарнруются сквозь просветы пальцев швырялки и сетки экрана-гасителя.Потеряв при ударе Об экран-гаситель свою скорость, масса падаег на...

Номер патента: 157161

Опубликовано: 01.01.1963

МПК: A01D 21/00

Метки: 157161

...с подрезанием каждой борозды направляющие лифтеры 4 собирают ботву в пучок и направляют его к парным наклонным ботвотеребильным ремням 5, которые захватывают ботву н выдергивают ее из борозды вместе с корневой системой и клубнями картофеля.Для отделения клубней картофеля от столонов ниже ботвотеребильных ремней под углом по направлению их движения помещены парные планки 6 со шелью между ними. Корни ботвы входят в эту щель и за счет угла между ботвотеребильными ремнями и планками клубней картофеля отделяются от столонов и подаются на продольный транспортер 7, с которого поступают на поперечный 8, и затем на выгрузной 9 транспортеры с деревянными планками. Выгрузной транспортер подает клубни картофеля в транспортные средства....

Номер патента: 157162

Опубликовано: 01.01.1963

МПК: A01D 33/00

Метки: 157162

...предложенном комкодавильном баллоне покрышка заполнена эластичным материалом необходимой упругости, например пенополнуретаном. Благодаря этою повышается надежность раооты и исключается процесс накачивания воздухом.На чертеже изображен предложенный комкодавильный баллон в про-Ольном разрезе.Эластичный материал 1 предложенного комкодавильного баллона изготавливают отливкой пенополиуретана в соответствующую форму на разливочной машине. Потом осевым каналом он надевается на вал 2 и закимается между двумя торцовыми фланцами 3. Затем наружая НОВерхность его покрывается специальным 1 леем, ооразх 1 ощнм влагонепроницаемую эластичную покрышку 4.Вал комкодаВильного Оалл Она помеща 1 от В концеВь 1 е подшипники 5.Предмет...

Номер патента: 157575

Опубликовано: 01.01.1963

МПК: A01D 46/14

Метки: 157575

...шпинделями 7 ооы ного157575типа (ХВС,2). Каждый барабан снабжен одним щето И 0-планчатым съемником 8,Каи(дая пара смежных барабанов, средних и центральных обслуЖНВается одной беззаоонной Враш 210 шснс 51 п 11 нен 10 н камерон. Крапине барабаны имеют камеры 9. Передние и задние пары шпнндель Ых барабанов размещены по длине аппарата на расстоянии 1255 л 1,. Кроме ТОГО, пары шпиндсл 1 ьных б 2132021 ОВ Оослужив 210 т два Внутренннх р 5 дна и смен;епы ПО Отношенн 10 к парам, Обслужнв 210 ш 1 м два нару;нных рядка, Н 232 д по напраВлению к тяжести 1 елси(К 1.В п 1)остранстве мекду переднимн и задними парами оараоаноз нмсстс 5 шель 10, закрываемая лоткОВым пс 10 скрытиеъ 1, сост 05 нцнм из двмх Обоиъ 1, располон(енных по Обе...

Номер патента: 157855

Опубликовано: 01.01.1963

МПК: A01D 33/08

Метки: 157855

...массу и движущимися навстречусохрацяется угол 60".11 а чертеже схематически изображе 11 очцститель.Очиститель содержит набор валов 1, 2, 3,4, на которых цасажены кулачковыс звездочки, расположенные на некотором расстояниидруг От друга тяк, что кулячковые звездочки5, б, 7, 8, 9 и 10, сидящие ца одном из валов,проход 51 т В проме 5 куткях между кулачкамисмежных валов, образуя решетчату 1 О повер:(ность. При вращеции валов в одном направлеции и с одинаковой скоростью поступающийца кулачки вне звездочки ворох корней свеклы также перемещается в направлении вращения кулачковых звездочек,Кулачки сопряженных кулачовых звездочекрасположены между собой под углом 120".При этом комья почвы захватываются, за 5 кимаются между лопастями, раздавливаются...

Номер патента: 157856

Опубликовано: 01.01.1963

МПК: A01D 41/00, A01F 12/40

Метки: 157856

...комбайн с измельчителем, установленным сзади молотилки; на фиг, 2 - комбайн с измельчителем, установленным между жаткой и молотилкой.Предлагаемый комбайн состоит из жатки 1, молотилки 2 и измельчцтеля 3,При уборке урожая сельскохозяйственных культур с обмолотом убираемой массы и измельчением незерновой части (соломы) изм ельч итель навешивается сзади молотилки, как показано на фиг, 1. При этом, в процессе работы комбайна срезанная режущим аппаратом жатки масса подается в молотилку для обмолота, Выделенное прн обмолоте зерно собирается в бункере, а незерновая часть поступает в измельчитель, где измельчается ц после подается в транспортное средство,Прц уборке урожая с цзмельченцем всей убираемой массы без ее обмолота, например прц уборке...

Номер патента: 157857

Опубликовано: 01.01.1963

МПК: A01D 34/03, A01D 44/00, A01D 67/00 ...

Метки: 157857

...проложенному ня фермах агрегата.Убирают камыш следующим образом. Перед уборкой фермь. разводят в стороны, кос;льные аппараты распогагаот у центральнон .х 1 ашины на рельсовод пути со сторонь фронта уборки. 1 хошение производится косильнь 1 ми аппаратами, движущимися вдоль грерм к их коцам. Срезанньн камыш ряется В накопителях яппарятОВ. СкоснВ по. лосу камыша, длина которои равна длине Обеих ферм, а ширина - шнрщ 1 е захвата косильного аппарата, коспльные аппараты поворачиваются по рельсовому пути, расположенномуму с обратной стороны ферм и возвращаются к центральной части агрегата.При подходе к ней оба косильных аппарата передают с помощью автоматически действующих захватов и транспортеров накопленные пучки камыша В прессуощес и...

Номер патента: 157858

Опубликовано: 01.01.1963

МПК: A01D 91/02

Метки: 157858

...комбайнов, в междурядьях смежных грядок из клубней и почвенных комков образуют обогащенный валок.Затем подкапывают грядподбирают обогащенный ввсю убранную массу на ккомбайне.На чертеже изображена схема уборки картофеля.Четырехрядная картофелеуборочная машина 1 имеет рабочие органы для первичной сепарации почвы, разрушения почвенных комков, удаления ботвы, вторичной сепарации почвы и выдачи клубней. Комбайн подкапывает четыре ряда 2 картофеля, посаженного ой картофелесажа, а отделяется, а ост тся в междурядье д рядков, Клубни из вухрядным комбайн кой; затем авшаяся масвух соседних междурядий ом 3. хрядн и бот четы почв са со неуб уоир расыва анныхаются д б комбинированной уборки картофеля использования известных картофелеых...

Номер патента: 158175

Опубликовано: 01.01.1963

МПК: A01D 91/04

Метки: 158175

...окно, расположенное со стороны нескошенного поля н укладывается в обычный валок. Второй проход жатки производится в обратном направлении.Зерновая культура при этом скашивается при ширине захвата, меньшей ширины захвата первого прохода. Укладка, срезаемой прн втором проходе хлебной массы, производится поверх валка, образованного при первом проходе жатки. Высота среза при укладке верхнего валка устанавливается несколько выше,чем при укладке нижнего.Во время работы в загоне двух жатокпервая из них, укладывающая нижний валок,движется против часовой стрелки, а втораяпо часовой стрелке. Выбросное окно у нее расположено над валком. Жатка, укладывающая верхний валок, вступает в работу после того, как первым агрегатом уложен нижний валок...

Номер патента: 159343

Опубликовано: 01.01.1963

МПК: A01D 91/04

Метки: 159343

...с двух смежных прокосов в один общий валок слоями при движении жатвенного агрегата челночным способом и с расположением валков колосьями стеблей в нижнем слое навстречу комбайну, движущемуся при последующем подборе валков вкруговую.В предлагаемом способе, с целью уменьшения холостых ходов жатвенного агрегата, после или его участок разбивают на две равные загонки. При этсм направление первых прокосов каждой соседней загонки меняется на,противоположное, что позволяет обеспечить подбор всех валков с колоса. Такая технология определяет схему движения комбайна с подбор+ ву Ю "==4,Р"=: щиком, который работает на подборе валковвкруговую. Предмет изобретения Способ скашивания зерновых культур с укладкой хлебной массы с двух смежных прокосов в...

Номер патента: 159344

Опубликовано: 01.01.1963

МПК: A01D 34/00, A01D 57/20, A01D 61/00 ...

Метки: 159344

...33 управления редуктора в рабочих положениях, одно из которых изображено нг фиг. 8, а другое на фиг, 9, рычаг управления шарнирно соединен с корпусом редуктора или с рамой транспортера телескопической тягой, состоящей из подвижных относительно друг друга частей 34 и 35 и пружины 3 б стремящейся разддш уть подвижные части телсскоп 111 сско 11 тяги относительно друг друга.Для взаимодействия с рабочими поверхностями 31 и 32 шаблона 29, рычаг управления редуктора снабжен роликом 37.На одной из боковин 38 жатки установлен с возможностью регулировки положения на 1 слонный щиток 39.В процессе работы жатки, при первом проходе, валкообразующий транспортер находится в одном из кранних положений, например, в левом, как показано на фиг. 1....

Номер патента: 159345

Опубликовано: 01.01.1963

МПК: A01D 67/00, A01D 75/28, B60G 21/00 ...

Метки: 159345

...нормально закрытыми контактами, четыре кнопки 9 с нормально разомкнутыми контактами, двя кондечсатора С и Сс электропривода, маятниковый выключатель 10.Работа машин с устройством осуществляется следующим образом.Каждое ведущее колесо связано с рамой машины (на чертеже не показаны) шарнирно посредством качающейся штанги и может перемещаться с помощью гидроцилиндра вверх и вниз относительно моста ведущих колес. Управляемые колеса также связаны с рамой машины шарнирно,Подписная группа1 ВЗ При въезде машины на косогор маятниковый включатель наклоняется и маятник, стремясь сократить вертикальное положение, головкой нажимает на подвижньш контакт попсречпого ьыравниванпя, замыкая цепь катушки реле б, которое замыкает цепь катушки...

Номер патента: 159346

Опубликовано: 01.01.1963

МПК: A01D 45/06

Метки: 159346

...улучшения условий схода массы соштифтов растаскивающего диска, штифтызакреплены на диске шарнирно.Необходимая ориентация штифтов при входе в слой массы и их фиксирование осуществлено с помощью направляющих дорожек,установленных неподвижно относительно рамы машины и упоров на диске,Штифты и упоры для их фиксирования могут быть закреплены непосредственно на шкиве одного из зажимных транспортеров.С целью выравнивания в слое расстилаемой массы верхних и комлевых частей стеблей, по бокам ленточных зажимных транспортеров установлены лопастные битеры, воздействующие на массу в процессе ее перемещения транспортерами.На фиг. 1 изображена схематически льнорасстилочная машина, вид сбоку; на фиг. 2 -схема растаскивающего штифтового...

Номер патента: 159347

Опубликовано: 01.01.1963

МПК: A01D 34/04, A01D 45/22, A01D 67/00 ...

Метки: 159347

...полозки соединены с платформой жатки шар. нирно в точке 10, Усилие воздействия пластинчатых пружин на полозки регулируется перемещением зажима 11,Режущий аппарат жатки снабжен также пассивными делителями 12 прижимного действия и стеблеподъемниками 13. Кронштейны крепления стеблеподъемников выполнены заодно с пальцами режущего аппарата.159347 г -г Жатка снабжена блоком уравновешивающих пружин 14, которым регулируется вели чина давления опорных колес платформы жат. ки на почву. Опорные колеса платформы жатки установлены на одной линии касания поверхности почвы с опорными полозками плавающего режущего аппарата.Соединение платформы жатки с трактором с помощью универсального шарнира, а также установка опорных колес платформы жатки на одной...

Номер патента: 159772

Опубликовано: 01.01.1964

Авторы: Действительный, Иностранна, Федеративна

МПК: A01D 41/12, A01D 57/02, A01D 75/20 ...

Метки: 159772

...вентилятор 21, закрепленный консолью 22, соединенной с псддержкой 3 мотовила. Вентилятор 21 прн водится во вращение от вала 23 шпекового транспортера 24 через приводной ремень 2 д и реверсивную передачу 2 б. Реверсивная передача переключается с места 5 комбайнера посредством троса 27. Предмет изобретения 1, Приспособление к зерноуборочным машинам, например к комбайнам, отличающ ее с я тем, что, с целью защиты комбайнера от пыли, поднимаемой рабочими органами жатки, над ней установлен защитный кожух со складывающимся каркасом, обшитым в верхней части прозрачным материалом и с боков брезентом.2. Приспособление по п. 1 отличающееся тем, что, с целью отвода пыли от комбайнера, применен вентилятор, установленный на одной из поддержек...

Номер патента: 160050

Опубликовано: 01.01.1964

МПК: A01D 17/02

Метки: 160050

...цз подвижного лиска 2, с.абжецюго режущими пластиамц 3 и цеподвижцого л ска (, цесущего ца себе четыре противорежушце пластины,7. Кажлы, диск крепится к рдчс машины ца кроцштейце 6.Гереблеиие куста картоОел 5 ачццастся це в момент подкопа гря;1 ки лемехом 7, а в самой картофелеуборочцой машице в копие лдполцительцого элеватора 8, когла клубцецосцый пласт уже частично разрыхлец. Д 15 этогс лемех, элеватор и тсребцлыые аппараты 9 устанавливаются цоЛ олццм углом к горцзо - ту и имеют олицаково постуцательцуо ско. рость.1 ажимые рОСцкц 10 распо,10 жецы 31 осцовиым элеватором 11, воздействующим ца теребильцые ремни 12. Дл повышения эксплуатациоццои цалежцостц магиа сцаожсц также ПОЛъемцымц лифтерами И и лифтерами теребильцого аппарата И....

Номер патента: 160051

Опубликовано: 01.01.1964

МПК: A01D 27/04

Метки: 160051

...тереоильного аппарата. При движении комбайна диск копирующего устройства накатывается на выступающую над почвой головку корня и несколько приподнимается вместе с нижней частью теребильного аппарата. Этим обеспечивается лучший захват ботвы на определен. но заданной высоте от головки корня.Теребильный аппарат выполнен в виде двух параллельных цепей б, к одной из которых прикреплены правые, а и другой - левые подпружиненные лапы 7, образующие захваты 4.Лапы отжимаются друг от друга косыми дисками, помещенными на оси между звездочками цепей теребильного аппарата,Извлеченные из почвы и зажатые за ботву корни подводятся теребпльными аппаратами к дисковым ножам 8 режущих аппаратов.Корни предварительно очищаются от приставшей к ним земли...

Номер патента: 160054

Опубликовано: 01.01.1964

МПК: A01D 46/28, A01D 90/02

Метки: 160054

...2 - схема сборки винограда.Устройство содержит бункер 1, наклонньш транспортер 2, приводной барабан 3, щетки 4, барабан 5 с седлообразным профилем по дли. не и направляющий ролик б, Указанный барабан с седлообразным профилем и направляющий ролик установлены перед наклонным транспортером.Перед сбором винограда с участка в междурядьях расстилается полотняная лента 7, один конец которой крепится колом 8 к земле. Виноградная лоза укладывается вручную на ленту сборщика, проходящего пэ междурядью.Вт 01)ой 1 Онец ленть 1 пр 11 крепл 5 ется к бя 1) а. бану 3 подборщика, которьш, двигаясь по междурядью, наматывает ленту на бараоян. ПрР этОл г 1)оздья винограда при поъОщи роликов подборщика сбрасываются с ленты;1 я траспортер и подаются последни)...

Номер патента: 160398

Опубликовано: 01.01.1964

МПК: A01D 87/12, A01D 90/02

Метки: 160398

...2 с грабельными решетками 3 и 4 и вертикальными стенками 5 и б. На раме волокуши 2 установлена лебедка 7 с двумя барабанами, приводимыми от вала 8 отбора мощности трактора.При вращении барабаны наматывают тяговые тросы 9, пропущенные через ролики 10. Концы тросов соединены крюками 11 с краями волокуш 1 и, вследствие этого, перемещаются навстречу друг другу. Подписная группа М 217 Погрузку корма из куч или стогов производят следующим образом. Волокуши подвозят к куче с противоположных сторон, грабельные решетки направляют навстречу одна другой. Тяговые тросы разматывают и зацепляют за края волокуши, включают лебедку и перемещают волокуши навстречу друг другу. Сено или солома сжимается и начинает давить на вертикальные стенки обеих...

Номер патента: 160399

Опубликовано: 01.01.1964

МПК: A01D 33/08

Метки: 160399

...частоты и силы, воздействующие на управление разделительными механизмами.О 2, Способ по п. 1, отличающийся тем, что, с Известные механические способы отделения от клубней картофеля сорных примесей не обеспечивают полного их выделения, сложны в практическом использовании и связаны со значительным повреждением клубней,Предлагаемый способ основан на различии создаваемых компонентами колебаний при их сбрасывании на возбудительные мембраны. По этому способу массу (клубни картофеля в смеси с комками почвы, камнями, гнилыми и маточными клубнями) делят на несколько потоков, компоненты каждого из которых сбрасывают поштучно на возбудительные мембраны. Последние преобразуют ударные действия компонентов массы в звуковые колебания...

Номер патента: 160400

Опубликовано: 01.01.1964

МПК: A01D 46/24, A01D 46/26

Метки: 160400

...машина, вид сбоку; на фиг. 2 - то же, вид сверху.Машина смонтирована на раме 1 самоходного шасси и включает в себя штангу 2 с захватом 8 на конце, посредством которой деревья встряхиваются. Штанга снабжена барабаном 4 с кривошипно-шатунным механизмом, предназначенным для приведения штанги в колебательное движение, Штанга выполнена телескопической и закреплена на раме машины шарнирно с возможностью поворота как в горизонтальной, так и вертикальной плоскостях. Поворачивается штанга в горизонтальной плоскости гидроцилиндром б и зубчатой передачей б, а в вертикальной - гидроцилиндром 7.Для изменения длины и плавного подвода захвата к ветвям деревьев штанга снабжена гидроцилиндром 8. На ней в средней части, смонтирован гидроцилиндр 9,...

Номер патента: 160624

Опубликовано: 01.01.1964

МПК: A01D 25/02

Метки: 160624

...болта 5 и крепится к консольной площадке 3 прнарсннон к концу стоики пол углом О. ;е)Сх нзготолен нз лнстоой стали со скосами с лвух сторон пол углом 45 к оси симметрии н закругленным носком.К залпе 1 кро;с лс)1 сха ппва)сны пальцы 1)срхнсй гребенки 4, к которой болтамн прнсослннястся нижняя грсбс 1 ка 5. Прн ослаблении Гаек Оолто:1 нпжн 5151 Г)еб)енкз мо:кет пере)е. и;дться в поперечном напраленни относительно Верхней лля рсгулнродиня величины просстд меж;у пальцами в.рхней греб)сики.К СТОИКЕ К Д ) Л 0 ГО П 0 Л К 2 П 1 Д Ю НС Г О 1 С )С Х 1 ц 1 с)сз перехолну планку 6 болтам;Прнкрсн- .15 стс 51 кро 1 ште 1 н 1 7, нссун 11 й н;1 Отогнутьх концах с 000;ПО Рдн 210 щнСя 11 Осн 8 лнсковый нож 9, пре,Назнзчс:.1 Ый лля рдзрс зання мощного слоя...

Номер патента: 160920

Опубликовано: 01.01.1964

МПК: A01D 33/08, B07B 1/54

Метки: 160920

...земли, Это достигается выполнением его рамы в виде двух направляющих поверхнос:гей с отогнутыми наружу концами. Эти концы жестко связаны по торцам, Устройство очищает ннжшою ветвь прутковых элеваторов, проходящую между плоскостями его рамы.На чертеже схематически изображено предлагаемоее устройство.Устройство содержит раму, выполненную в ви,;е направляющей из двух поверхностей 1 и 2 с отогнутыми наружу концами. Эти кощы с торцов связаны планками 3. На верхней поверхности рамы закреплен вал 4 с дебалансами вибратора.Рама устанавливается на карных машинах таким образом, чт ток, образованный верхней и ниж скостямп, должны проходить ветв го элеватора. При работе карто ных машин нижние ветви прутков ра проходят между плоскостями...

Номер патента: 161164

Опубликовано: 01.01.1964

МПК: A01D 33/00

Метки: 161164

...форму и могут быть выполнены в виде сплошных чугунных отливок и пустотелым: - сварной конструкции. В случае использования пустотелых катков, с целью создания необходимого давления на почву, применяют дополнительные прузь.Катки монтируются в передней части комбайна или могут быть навешены ца тракгор, Угол раствора катков изменяется в пределах 60 - 90 в зависимости от ширины клубневых гнезд.Изменение угла раствора катков влечет за собой изменение давления катков на гребень при постоянном весе и используется при необходимости изменения давления в зависимост от физико-механических свойств почвы гребней.Оси катков имеют некоторый наклон вперед, что предотвращает задевание нижних торцов катков за почву и способствует лучшему...

Номер патента: 161165

Опубликовано: 01.01.1964

МПК: A01D 89/00

Метки: 161165

...и состоит цз колеса 4, подшипника каче 5, жест пссажеццого ца пр 11- водном валу внутренним кольцом 6 и, связанного наружныч кольцом 7 с колесами. Втулка 8 связана с сепаратором 9,подшипника ц дисковым указателем 10.Для обеспечения кспировацця коле:оч рельефа поля спицы 11 колеса цзгото:ляют гибкими нз втулочцо-ролцксвой цепи с запасом по длине.В процессе работы полбсршцка прц сохранении заданного соотношения величин скорости движения уборочной машины и ско. рости вращения рабочих органов сепаратор и связанный с нцм указатель остаются неподвижными.При нарушении заданного соотношения величины скорости движения уборочной машины и величины скорости вращения рабочих органов полборгцика, сепаратор с указателем начинают вра 1 цаться.Водитель,...

Номер патента: 161166

Опубликовано: 01.01.1964

МПК: A01D 45/02

Метки: 161166

...на фиг. 3 - разрез по Б-Б на фиг. 1,Початкоотрывающий механизм ставится на комбайн КУ. Он состоит из подшипников 1 и 2, на которые посажены нижние рифленые протягивающие вальцы 3 аппарата с большим диаметром, подшипников 4 и б с поса)кенными верхними гладкими отрывающими вальцами б меньшего диаметра, установленных в боковинах 7, смонтированных на раме комбайна,Для сообщения принудительного вращения нижним вальцам 3 применены цепные передаПодписная группа217 чи, ОхВатыВ 2101 цие звездочки 3. Один из Верхних гладких вальцов б приводится прш)удительно во вращение цепью, охьатывяющей звездочку 9. Второй из верхних влльцов б приводится во вращение принудительно или свобод)о вращается в подшипниках л, персстлвных В горизонтальном и...
