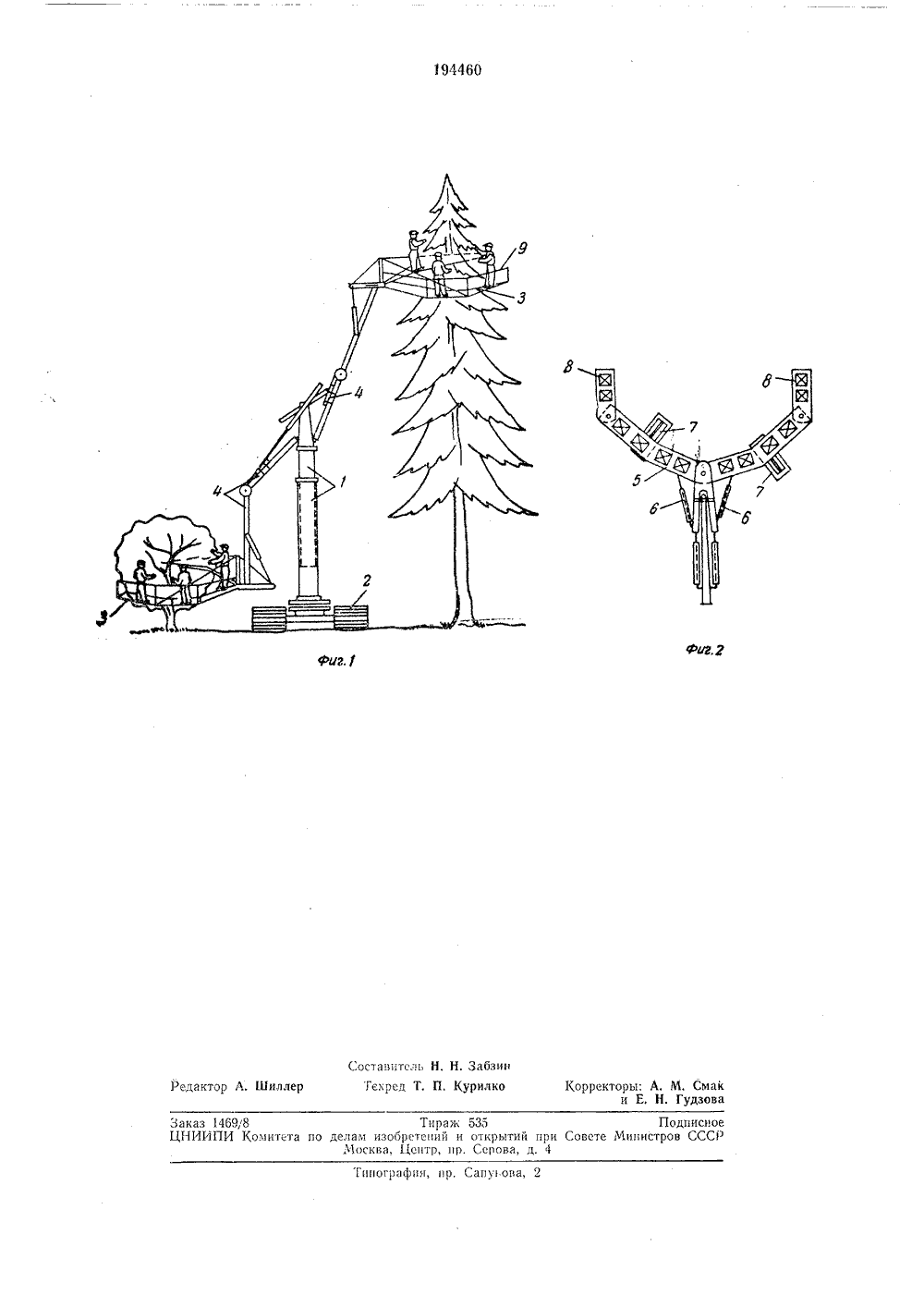

Подъемник для сбора плодов и семян с деревьев

Номер патента: 1335172

Опубликовано: 07.09.1987

Авторы: Бычков, Литвин, Ружич

МПК: A01D 46/26

Метки: плодов, сбора

...23. Площадка 6 расположена под разгрузочной частью выносного транспортера 4 и состоит иэ двух продольных 24 и 25 и поперечной 226 балок. Между кронштейнами 27 площадки 6 и кронштейнами 28 рольганга5 посредством пальцев 29 установленыпружины 30 механизма 8 возврата, расположенные между упорами 31 и 32.По второму варианту опора 23 имеет шарнирно связанный с ней копир 33,подпружиненный относительно опоры 23пружиной 34, закрепленной между кронштейнами 35 и 36.Машина для сбора плодов работаетследующим образом,Машина с установленными на рольганге 5 пустыми контейнерамиподъезжает к дереву, стряхиватель зажимает штамб дерева, раскрываютсячасти 9 и 10, улавливателя 2 ипроисходит стряхивание.Стряхнутые плоды скатываются сулавливателя 2 на...

Номер патента: 1660613

Опубликовано: 07.07.1991

Авторы: Варламов, Дубовский, Мравян, Юрин

МПК: A01D 46/20

Метки: платформа, плодов, сбора

...большего рычага 14, Нафиг,2 это расстоя ние обозначено как .2, Расстояние между осями пальцев 19 и 23 равно расстояниюмежду осями втулок 16 и 17 меньшего рычага 13, На фиг.2 это расстояние обозначенокак Ь.Оси пальцев 18 и 22 расположены напродол ной оси рабочей площадки 12. Приэтом ось пальца 22 размещена у края рабочей площадки 12, над которым имеется поручень 15, а ось пальца 18 размещена у тогокрая рабочей площадки 12, у которого расположен вход на рабочую площадку. То естьпо ходу движения платформы первым размещен рычаг 14,Расстояния О и2 связаны между собойследующим соотношением:3.2= К 1где К - коэффициент, полученный экспериментальным путем, характеризует степеньповорота рабочей площадки 12 при ее вы 1660613движении к кроне...

Номер патента: 1667708

Опубликовано: 07.08.1991

Автор: Димитриев

МПК: A01D 46/247

Метки: плодов, ручного, сбора

...штанги 1, Расстояние между внутренней и внешней кромками кольца 3 может быть выполненоразличным в разных участках 3 и зависит от размеров снимаемых плодов, Разные расстояния позволяют снимать плоды разного размера одним устройством, Это может быть достигнуто, например, эа счет смещения осей эллипсов кольца 3 и гребенки 4 относительно друг друга, Кольцо 3 и гребенка 4 могут быть выполнены в форме ромба,Плодопровод 2 по всей длине образующей крепится к штанге петлями или кольцами 6.Устройство работает следующим образом,С помощью штанги 1 подводят рабочий орган к выбранному плоду таким образом, чтобы не задеть другие плоды, Плоская конструкция рабочего органа позволяет найти такое положение, Рабочим органом накрывают плод, чтобы зубья...

Номер патента: 685193

Опубликовано: 15.09.1979

Авторы: Абрамов, Брутер, Викдорчик, Лебедев

МПК: A01D 46/20

Метки: платформа, плодов, сбора

...ее перемещения по направляющей, причем площадка снабженафиксатором ее положения.На Фиг. 1 изображена предлагаемаяплатформа для сбора плодов, вид сбоку 1 на фиг. 2 - то же, в транспортном положении и при сборе плодов .Платформа для уборки плодов состоит из ходовой части 1, раьы 2,на которой установлена кольцевая направляющая 3, площадки 4 для сборщиков с роликами 5, оси б, фиксатора7 положения площадки в прОцессе сбора плодов, фиксатора 8 транспортногоположения площадки и ограждения 9.В процессе уборки и транспортировкк плодов платформы ьарннрно соединяют друг с другом. На поворотныеплощадки устанавливают тару и посредством трактора платформы транспортируют в междурядье сада.В междурядье площадки с пустойтарой поворачивают на 90 и...

Номер патента: 906433

Опубликовано: 23.02.1982

Авторы: Кандыба, Шевчук, Яхимович

МПК: A01D 46/253

Метки: плодов, сбора

...21 пневматических камер 18 - 20 системой питания сжатым воздухом диафрагмы пневмокамер 18 - 20 прогибаются, и сила давления воздуха на диафрагмы посредством штоков пневмокамер 18 - 20 и дугообразных планок 23 передается на захваты и они начинают качаться на полых осях 2. Одновременно с подачей воздуха в штуцеры 21 пневматических камер 18 - 20 включается питание электродвигателя 33 (или же вращательного пневмодвигателя), и крутящий момент через редуктор 34 (фиг. 5) и гибкий вал 32 передается на оси 24 ведущих роликов 25 - 27. Ведущие ролики 25 - 27 вращаются, приводя в движение ленты 8 - 10 захватов. Когда устройство подводится к плоду, захваты нажимают на плод, и он обрывается под действием силы, которая является результирующей...
