A01D — Уборка урожая; жатва

Номер патента: 302066

Опубликовано: 01.01.1971

Авторы: Всероссийский, Корнилов, Мещер, Недовесов, Рогул, Электрификации

МПК: A01D 43/12

Метки: агрегатвсесоюзная, жатвенно-лущильн, пг"за

...агрегат состоит из трактора 1, навесного лущильника 2, жатки 8 и прицепного устройства, состоящего из двуплечего рычага 4, тяги 5, рычага 6, поворотного вала 7 и рычага 8, Плечо 9 рычага 4 имеет несколько отверстий для соединения с тягой 5 при помощи вилки с устройством для изменения длины тяг, Плечо 10 служиг для присоединения сницы жатки.Максимальная нагрузка на раму лущцльника от веса жатки передается в том случае,дмет изобретенит включающий выц лущильна прицепная м, что, с цсаоотки почвы глы давления го раме шарильныи агрегат, к трактору диско рого присоез,ггне т,гп иющиг 1 ся те ця глубины обр тем изменения сг л тттильнгтк, ца е Жатвенно-лущ5 присоединенныйцик, к раме котосница жатки, олью регулировалущцльником пх0 спицы...

Номер патента: 302067

Опубликовано: 01.01.1971

Авторы: Саратовский, Удовин, Уль

МПК: A01D 45/00

Метки: огурцов, плодов, уборки

...и наклонным транспортером, втягиваются в пространство между полотнами. Огурцы открываются и подаются в подъемник, а затем - в тару, плети выбрасываются. Однако пальцевый подборщик во время работы забивается и наматывает на себя стебли огурцов, При создании разряжения между резиновыми полотнами, последние стремятся очень плотно прижаться один к другому, что препятствует об разованию вакуума в зоне отделения плодов от стеблей. Отделенные стебли сбрасываются на землю, что усложняет последующую обработку почвы.С целью улучшения условий отделения плодов в предложенной машине отделяющие плоды рабочие органы выполнены в виде встречно вращаощихся пар пальцев, размещенных над пальцевым подбирающим барабаном, па поверхности которого имеются...

Номер патента: 302068

Опубликовано: 01.01.1971

Авторы: Александров, Всесоюзный, Завод, Земл, Кузьмнна, Махов, Смирнов

МПК: A01D 45/06

Метки: льнотеребилка

...3. ия ведопечит наьшнт подмет изобретения В основном авт. св. 229075 описаны льнотеребилки, где теребление льна производится ведущей ветвью теребильного ремня, что приводит к быстрому износу последнего и повреждению стеблей льна, так как усилие натяжения ремня и, следовательно, давление между ним и теребильными шкивами велико.Цель предлагаемого изобретения - уменьшить повреждаемость стеблей льна и повысить срок службы теребильного ремня. Это достигается тем, что ветвь ремня, огибающая теребильные шкивы и натяжные ролики, выполнена ведомой.На чертеже изображено преллагаемое устройство. Оно включает теребильные шки тяжные ролики 2 и приводное устр Осуществление процесса теребле мой ветвью теребильного ремня обе 5 дежность работы...

Номер патента: 302069

Опубликовано: 01.01.1971

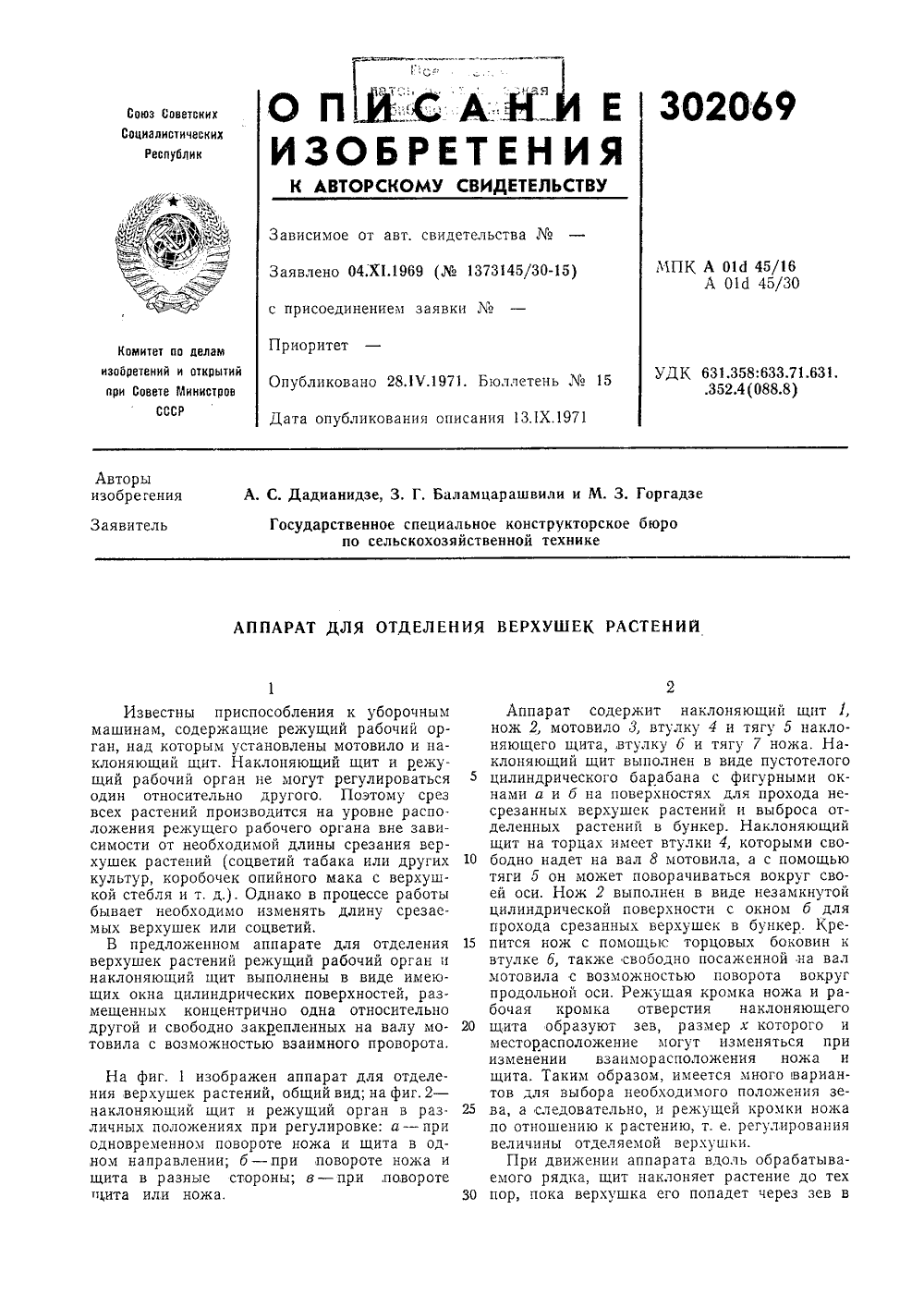

Авторы: Баламцарашвили, Горгадзе, Государственное, Дадианидзе

МПК: A01D 45/16, A01D 45/30

Метки: 302069

...щит 1, нож 2, мотовило 3, втулку 4 и тягу 5 наклоняющего щитавтулку б и тягу 7 ножа. Наклоняющий щит выполнен в виде пустотелого цилиндрического барабана с фигурными окнами а и б на поверхностях для прохода не- срезанных верхушек растений и выброса отделенных растений в бункер. Наклоняющий щит на торцах имеет втулки 4, которыми свободно надет на вал 8 мотовила, а с помощью тяги 5 он может поворачиваться вокруг своей оси. Нож 2 выполнен в виде незамкнутой цилиндрической поверхности с окном б для прохода срезанных верхушек в бункер, Крепится нож с помощью торцовых боковин к втулке 6, также свободно посаженной на вал мотовила с возможностью поворота вокруг продольной оси. Режущая кромка ножа и рабочая кромка отверстия наклоняющего...

Номер патента: 302070

Опубликовано: 01.01.1971

Авторы: Государственное, Зильберман, Купченко, Рейфман

МПК: A01D 46/08

Метки: подборщик, хлопка

...начинается пробуксовка ремней нашкивах уборочного аппарата, нарушение ре 30 жимов работы н перегрев ремней, 302070Шип уборочного ремня при встрече с обрабатываемой поверхностью перекатывается по ней, а хлопок-сырец попадает в щель между сосед 11 ими шипами. Затем при отрыве от обрабатываемой поверхности шипы сразу не 5 смыкаются и кеткду ними по-прежнему име. ется щель. Лишь при определенном удалении от обрабатываемой поверхности шипы смыка 1 отсяя.Удаление точки защемления хлопка-сырца 10 от обрабатываемой поверхности приводит к тому, что часть попавшего в щели между шипами хлопка выпадает из нее до момента смыкания шипов и прижатия их один к другому. По этим причинам подбор хлопка-сыр ца с земли описанными выше уборочными...

Номер патента: 302071

Опубликовано: 01.01.1971

Авторы: Беркович, Государственное, Конома, Самоходным

МПК: A01D 57/00, A01D 57/20, A01D 61/00 ...

Метки: валковой, жатке, потерь, предотвращения, срезанных, стеблей

...1 ОВцых аналоги 1 цьх ПО кОцсгрцццц5 гцита 1. Они закреплены ца раме 2 валкообразующего транспортера 3. К каждому из щитов прикреплен дополнительный щиток 4, онприкреплен к основному щиту шарнирно спомощью оси 5, на которой дополнительныйО щит к закреплен жестко, 302071На еЕиекеЕем конце осп имеется колено 6, а па основном щите 1, со стороны валкообразующего транспортера, - выступ 7, препятствующий повороту дополнительного щитка в направлении валкообразующего транспортера д за пределы плоскости основного щита. Не Оси д закреплена также пружина д, прикЕЕхЕающая дополнительный щиток к выступу 7. 1.1 а вертпка;ЕьпоЕ Оалке 9 рамы 10 екатке, На путе движения колена 6 оси 6, установлен упор 11, вьшо,шенный в виде копира.е 1 риспособлеЕше для...

Номер патента: 302072

Опубликовано: 01.01.1971

Авторы: Государственное, Днепропетровский, Изаксон, Криворучко, Проценко, Самоходным, Фрид

МПК: A01B 59/06, A01D 67/00, A01D 75/00 ...

Метки: навески, самоходное, шасси

...соединение агрегатов навесной машины запирают на жесткую связь, а затем подводят шасси под раму машины с поочередным подъемом и опусканием опорных элементов. На фиг, 1 изображена схема начала навески машины ца шасси; на фиг, 2 - смена опорных элементов при подводе шасси под раму машины; ца фиг. 3 - окончание навески.Для навески, например, свеклоуборочной машины самоходное шасси 1 подводят сзади до опорного колеса 2. Затем опускают опорную пяту т и домкратом 4 приподнимают заднюю часть машины на высоту, обеспечивающую проход самоходного шасси под рамой машины.Затем опорное колесо поднимают и продвигают шасси до опорной пяты т. Далее вновь опускают колесо и домкратом опускают машину ца колесо. После этого поднимают опорную пяту, а...

Номер патента: 302073

Опубликовано: 01.01.1971

Авторы: Бобрышев, Гавриленко, Государственное, Луговой, Любицкий, Пантелеев, Перунов

МПК: A01D 87/00

Метки: стогометатель-погрузчик

...поворот решетки относительно стрелы, выполнено в виде гидроцилиндра, связанного с рамой грабельной решетки и со стрелой, полости которого соедицены с нагнетательной магистралью гидроцилиндров подъема стрелы.На фиг. 1 показан предлагаемый стогометатель; на фиг. 2 - схема включения гидроци линдров,Стогометатель-погрузчпк содержит гидроцилиндры 1, опорную раму 2, раскосы 3, удер 11 с 11 ва 10 ц 11 е о 11 орну 10 раму, несуцее ограждение 4, растяжки б, стрелу б и грабельцую ре 10 щетку 7.На стреле и балке грабельной решетки 7имеются кронштейны 8 и 9 для крепления гидроцилиндра 10.Гпдроцилицдр 10 подключен к нагцетатель цой магистрали гидроцилиндров 1 подъемастрелы, При подъеме птдроцилиндр 10 отжимает грабельную решетку и це дает ей...

Номер патента: 303018

Опубликовано: 01.01.1971

Автор: Белорусский

МПК: A01D 13/00

Метки: картофелеуборочноймашины, орган, подкапывающий, рабочий

...дИОй МаШИНОй За ПЛужцЫМИ КОрцуСЯМ:1 сот;3 ЦОс)ЛЕЦЫ ШНЕКИ С ВСтРЕЧЦОй ВпптОВОй ДВ:Бкой.Иа фГ.1 сЗОбрджец ПОДКаЫВаКИПй рабочий оргдп, Вид сооку; цд фиг 2 -- то жс,ВИД СБЕРКМ.ПодКс 1 ЬвяЮПИЙ рс 1 бОЧИй ОРГяц КдрТОф 51, -уборочпой машины содержит раму 1, идрцирпо за 3 реплясхо впсрсди трактора. к кс)- торой симмстричцо прикреплены левый:вый плужцые корпуса 2 и шцски ), имскншесоответстве Ио левую:1 правую виптовыс цвви вки.Плужцые коруса ) присоединссь: к р:.мсс помошью четьрскзвецы; мехаизмов 5,ЦД КОТОРЫ . УС Гс 3 ПО:3.1 ЕПЫ 1 фоиР СОШИЕ .сК 1о. Ка Гкп 7 регулировация глуб)1 пы кодапляж ык корпусов 2 прикрсплецы к;,)дсс.Шпек ) жестко соеди 1 сцы с Виито) 8 ресЛпровацЯ устдцОЗКИ И. Огцосп Гс,Ьцо Продольцой оси мдшицы.СЗДИ тРДКтОР,...

Номер патента: 303019

Опубликовано: 01.01.1971

Авторы: Гтельвсесоюзный, Овощеводства, Рчденко, Хчеводства, Чаленко

МПК: A01D 45/00

Метки: бахчевых, культур, ллкообрлзователь, плодов

...л; ел э г ркам;, от,гвен я ,с. бра. оза е 7; плод и"ш" и м о "о цеи орг 7 цам:, вьполн ам,ь:; секц:й с чаоигя тем, цз оахчевых кульрамс с шарнирно одэсдзи .ным: в ощими и то."ющими птат- ЦЕ 7 ьЮ7 чг"я . уеи еа :;эобц 7 о. Вал бы асс ч 1- ;о ос: э лкозгланки.1,ельо из:бретенця являет; :улуч "еьи;, эм к:апразленцю движения - ;э:с;73валик б. свободнэ посаженньй на -ори.зт:-аэЬ.: Э: 7.г 1" ц -" кик б "апа тээй зьс;те, ц;о тояние; чпэ зь; бь:лэ сь.е:,лц: зно радиусу наи,. - :ць:пего плода. Высоту регулируют путем ; - .;ге ен 1 ения планэк 1, 5 по кронштейнам 3.Иаметр галика выбирают таким, чтобы меж-у его поверхностьо и почзой оставался прогзег величиной не менее " си. Это обеспечивает свободное и эворачцзацце валика под действ:ем...

Номер патента: 303020

Опубликовано: 01.01.1971

Автор: Константинов

МПК: A01D 44/00, A01F 15/00

Метки: агрегат, прессования, стеблей

...33.ПрикиИье кроч(к 34 закрсцл: ы ца о юрс 38, Зс аносл(ппоц п.с( Осц 19 ц, гц:.(бксп: 3) ОЧсТЫЧ СЕКОО( 40:. СС.) ЕП 10)1 41 С(цКгдц,ц, который;чест )абочю кромку; 3гнчтой ци,Индрцческой поверОстью.Подоб:гый з) бчдтьй сектор 42, сспрлгяющцйгя с сектороч 40, цчеетгл:а с),орс 26. Нд этОЙ жс Опоре и(г(тсл сскто 43, цц;Иц.рцческая и 0 В е р хи 0 г т ь к От О (р О 10 с О и р я Г я е т с 51 с сегментоеч 41 фикгдсц:ц в котПс го;05 женноо поворота зубчатых сектороз Опор 26 и 38.,"тлл с(кручПа;1:я узла; его разрезки служат Лве ОЛинако 3 Ье скручцвдюЩце цсстесргпц 33, плотно прилега(опне торцачц о п 1 к лр, - гой. Онц центрируотсл Т;с олцых цилицлрцчсгкцх вырезках 44 щек порь 26. В каждой из шестерен 33 имсетсл ю одному олццаково- Ы" у:3 КО),...

Номер патента: 303021

Опубликовано: 01.01.1971

Авторы: Исследовательский, Среднеазиатский, Электрификации

МПК: A01D 46/14

Метки: приемно-транспортное, хлопкоуборочногоаппарата

...со шпинделей и трдцсцортировашя его кдяды 1, рабочий барабан обслуживается штд д:1:1,- ;1 льцы) ьсНиком, сб 1)2 сываюьци., х.Опок воздушный поток, создаваемый диамсгрдл.;- ИЬМ ВСЦЦЛ 51 ТО;)ОМ.Предлагаемое устройство отличается ог цзВссгцоо тем, что с целью упрощения коц, трукции диаметраВць Вснт 1 лятор рдсоложсц в зоне обратного вращения иНиц.лс второго по ходу машины барабана. 35р,) хождения хлопка-сырца через вентилятор б 3 повреждения сго ссмяц 3230 р:5 ежду рОто, ) 51 вснтил 51 тор 1 и зсходцо 1 частью цдр",)кцо: стенки кожуха выцолцсц несколько большим максималы 0 возможного раз.1 ера:1 е 1 к И,)ИЖДЬт) 1 Сс)СПИ До,ОКЦОХ.г,Л 51 Г)0,1 С ИсДСЖЦО 0 СЪСМ 2 ХОЦКД Ч 1.Ь лопаток ротора вентилятора может бы п:ыц О л ц е ц 1 В ц е ш ц с й к...

Номер патента: 303022

Опубликовано: 01.01.1971

Авторы: Гаврклюк, Кротов

МПК: A01D 46/00, A01D 46/24, A01D 46/26 ...

Метки: ручной, улавливаель, ягод

...В ВИДО (РЯМОУ(ОЛЬПЫК 1 ЛН ОКРУГЛЫ( 1 ОЛЛОНОЗ С ВЫрСЗЯМИ В Иерсл(ей ЧаСтц ИЛИ бе) и:,. снн)ксюг произволнтсльность сбор 1 днко(3 н -зд ЧЯСТЫ:; 1 СССЯНОВОК ИК 13 КРУГ КСТОВ В (351) . ЧЯЕ, ЕСЛИ Онн ВП 10 ЛНСН СУ)КЯЮП(ИМИС 51:3 Не. релней части, или допускают большой рдзлс; ЯГОЛ За ПРС;1 ЕЛЫ УЛаВЛИВЯтЕЛЕй, ЕСЛИ О т:1 ВЫН 0,1 ИСНЫ ПЭ 5 Х 10 т ГО,111 ЫМ ИЛИ РЯСП 1:Р 5 Нти МИС 5 К ЗЯДНСй ЧЯСТИ.С ЦСЛНО ООЛСС НОЛНОГО МЛДВЛНВС НЯ иО: без увеличения Высоты бор)ов поддон (ре.сГт(. ,:,((Л 1 21351В(1,"с 51(, .) (1((1(13 т,- НМЮ форМ(, О.3 с 3 ТЫВс 1 ШтЮ Кт СТ ООЛЬН 11. ОСНОВ 21(ИЕМ.1 1 2 (1) тГ. 1 и 3 О О р 2 я(е н р т ч и О й у л 2 зтл и В с) тел ь, вил сбоку, на фиг, 2 - то же, вид евер);3.Улавливдтель выполнен в виде ноЛЛонд с отбортогзанпы)и...

Номер патента: 303747

Опубликовано: 01.01.1971

Авторы: Германска, Иностра, Иностранец

МПК: A01D 87/00, B66F 9/14

Метки: 303747

...9 двустороннего действия. Кроме того, на раме 8 закреплена продольная ось 10, на которой смонтирована промежуточная плита 11, входящая в паз поперечного бруса, который может смещаться в сторону относительно этой плиты, Для обеспечения необ.содмой траектории движения оруса, а следовательно, ц платформы в целом на брусе закреплены ролики 12, перемещающиеся в направляющих дорожках 13, предусмотренных на раме,На поперечном брусе может устанавливаться съемный грузодержатель, состоящий из одной цлц нескольких ст;: 14, на верхних концах которых шарнирно закреплено по одному захвату 15. Гцдравличесский цилиндр 1 о двустороннего действия соединяется одним концом со стойкой, а другим - с за.сватом,В случае, когда грчз, находящийся на...

Номер патента: 303952

Опубликовано: 01.01.1971

Авторы: Дроздов, Кроптов, Луковников, Тимофеев, Турбин, Угланов

МПК: A01D 33/08, B07B 13/00

Метки: 303952

...содержащие два качающихся в противофазе решета и подвески с уравновешивающими грузами.В предложенном грохоте с целью более полного уравновешивания сил инерции уравнове шивающие грузы жестко связаны с каждым решетом так, что прямая, соединяющая цент. ры тяжести решет, совпадает с направлением их колебаний.На чертеже изображен грохот.Грохот состоит из качающихся в разных направлениях решет 1 и 2, соединенных с рамой подвесками 8, 4 и б, 6, а с приводным механизмом кривошипами 7 и 8, установленными под углом 180, и шатунами 9 и 10 первого и второго решет, К решетам 1 и 2 прикреплены грузы 11 и 12.При работвешивание ег 12, смещающих ц образом, что они мой, совпадающей й.тановке грузо тяжести решет дятся на одно правлением ко 5 т таких й...

Номер патента: 303953

Опубликовано: 01.01.1971

Авторы: Бакулев, Малюков

МПК: A01D 45/00

Метки: бахчевых, валкообразователь, культур, плодов

...по п. 1, отличаюи 1 ийся тем, что направляющие планки сек ций в рабочей части имеют овальную форму. мя РаИзвестен валкообразователь плодов бахчевых культур, содержащий угловую раму, навешиваемую на трактор, с шарнирно прикрепленными к ней секциями шаровых и плодосдвигающих рабочих органов.Недостатками такого валкообразователя являются застревание плодов между шарами и недостаточный отрыв плодов от плетей.В предлагаемом валкообразователе с целью улучшения валкообразования плодосдвигающий рабочий орган выполнен в виде параллелограммпой секции, содержащей копирующий каток и косо поставленную к направлению движения направляющую планку.Планка в передней рабочей части имеет овальную форму для лучшего выкатыванпя плодов из...

Номер патента: 303954

Опубликовано: 01.01.1971

Авторы: Зобретеии, Плющик, Поносов, Харламов

МПК: A01D 46/18

Метки: аппарата, барабан, вертикально-шпиндельный, хлопкоуборочного

...кие спиральнь При вращ шпиндели сво приводные до плоские спир пружину. Пос шпиндели за 10 жины начина ну, при этом шпинделя, д мет изобретения бар по авт.что,сц ина обх 1. хлопко256 0 самооч вает 2. Б что ко нюю о 5 ные вабаи св елью ватытем, ерх- альПредлагаемое изобретение относится к области сельского хозяйства и может найти применение прп конструировании хлопкоуборочных машин.Известен вертикально-шпиндельный барабан хлопкоуборочного аппарата, содержащий шпиндели, каждый из которых имеет аккумулируощий элемент в виде пружины, расположенной снаружи шпинделя и закрепленной одтшм концом на шпинделе, а другим - на его верхней опоре (основное авт. св.256418),В предлагаемом изобретении с целью самоочистки шпинделей пружина обхватывает...

Номер патента: 303955

Опубликовано: 01.01.1971

Авторы: Галаджев, Далаль, Красноступ, Миненко, Петропавлов

МПК: A01D 34/83

Метки: 303955

...со звездочкой 1 и натягивает ее пружиной 5. Штокимеет буртик б и в него врезана шпонка 7,предохраняющая его от проворачивания в направляющей т. Между буртиком б и шпонкой7 на штоке 2 помещены разрезные пружинныешайбы 4,Направляющая 3 имеет две полости разного диаметра. 2При первоначальном натяжении с помощьюпружины 5 режущего аппарата разрезныс Предмет изобретен и Натяжное устр щего аппарата, в дочи, шток, ап лачающееся тем, носа в звеньях р ляющей сделаны метра, в которы бы, надетые на спальцевого ее натяжную ю и пружину ыо компенсац : парата в на ости разного ы разрезные оиство бс ключающ равляющу что, с цел жуцего адве пол помещен звез изаи ток Известны натяжные вого режущего аппарат ную звездочку, шток, жину.В предложенном нат...

Номер патента: 303956

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Зуев, Клоков, Кутлембетов, Сельского, Столько

МПК: A01D 87/00

Метки: погрузчик, силоса

...8. Опорная рама установлена на поворотной относительно рамы шасси 9 платформе 10. Выгрузной транспортер 11 шарнирно установлен на колонке 12, поворотной вокруг неподвижной оси 13, Причем ось 13 2 естО прикреплена к платформе 10 под разгрузо гной частью 14 отводящего транспортера 1. Поворот выгрузного транспортера 11 в вертиальной плосости осуществляется гидроцилиндром 15. Поворот платформы 10 относительно шасси 9 производится на угол, достаточшш для загрузи одной транспорт,ой единицы с однои установки погрузчика.10 Поворот выгрузного транспортера 11 в горизонтальной плоскости производится независимо от поворота платформы 10.Погрузчик силоса работает следующим образом.15 При опусанин питателя на бурт силосапланки отделягот...

Номер патента: 304903

Опубликовано: 01.01.1971

Авторы: Куратников, Худолий

МПК: A01D 33/08

Метки: сепарирующий, транспортер

...т, к, ольшие повреждения корневищ я большого трения скольжения я), увеличивающегося от накл ожения спиральных контуров, рименение диаметральных сппр ов значительно снижает транспор пособность сепарирующего тран спиральные контуры в предложенном транспортере выполнены в виде многогранников, вершины которых смещены одна относительно другой по винтовой лшпш. Сепарпрующпй транспортер содержит раму 1, спиральные контуры 2, вращающиеся в опорах 3, привод 4, часть которого, размещенная в центре транспортера, закрыта кожухом 5. Привод спиральных контуров осуществляется от вала отбора мощности трактора через редуктор б, цепную передачу 7, вал 8 п цепную передачу 9, обеспечивающую вращение вала спиральных контуров посредством прижимных секторов...

Номер патента: 304904

Опубликовано: 01.01.1971

Авторы: Броцман, Дюев, Зеленко, Лебедев, Луценко, Морозов, Слоневский, Соснов

МПК: A01D 45/06

Метки: льняной, переработки, тресты, уборки

...которых ья цсрЦель изобретения - сокращениева операций и снижение трудоемкотехнологического процесса.Для этого тресту одновременно с ииз лент вяжут в маты, последние уклв контейнеры, непосредственно изпосле сушки ленты подают в мдшпервичной обработки.Предлагаемый способ осуществляюющим образом. оличсстсти Всего од с. Ом 25 Д,1 Ь В с О 1 которыхЦЫ .С 5,т следу Предлагаемыи хозяйственному п ханизации льново Известны разл сты, все они Вкл В 51 зку В снопы, тр личие этих спосо ким образом про 1 более распростра в конусах. Извест ках или цепосред Однако В этих снопов, а особец цые средства и в ки, мало произво механизации. Зна ствеццого шпагат няет его всцтиляц вясла, а при по снопа ухудшаетсяТресту одноврехенцо с подъемом из одной илц...

Номер патента: 304905

Опубликовано: 01.01.1971

Авторы: Бахтиаров, Иногитут, Конов, Сейсмостойкости

МПК: A01D 46/16

Метки: аппарата, механизм, привода, хлопкоуборочного, шпинделей

...дорожками, отличаем, что, с целью более стабильногошпинделей, поверхность роликов и щих дорожек покрыта иглами.низм по п. 1, отличающийся тем, что реплены на ленте, устанавливаемой ах и дорожках с возможностью съе 1. Меха рочного а на шпинд наржной 5 ющийся т вращения направляю 2. Меха иглы зак 0 на ролик ма.Известны механизмы привода шпинделей хлопкоуборочного аппарата с закрепленными на шпинделях роликами, взаимодействующими с фрикционными дорожками, Однако шпиндели допускают проскальзывание роликов при реверсе, что ведет к нестабильности вращения, а также к перегрузке шпинделей и малой износостойкости ремней, из которых выполняются направляющие дорожки.В предлагаемом механизме привода для более стабильного вращения шпинделей...

Номер патента: 304906

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Горбунов, Пат

МПК: A01D 45/30

Метки: генеративных, органоврастений, уборки

...крыльчатки к цветку последний всасывается в конус и за счет сил трения, возникающих между нпм и поверхностью конуса, приводит ся во вращение. Цветок вследствие скручцваИзвестны устройства для уборки гецератцзных органов растений, например плодов, выполненные в виде крыльчатки, вращающейся в насадке. Крыльчатка по центру имеет втулку для прохода отделенных органов, соединенную воздуховодом с нагнетательцой ветвью вентилятора, Идущий вверх поток воздуха уменьшает скорость падения плодов в приемный бункер. Отрыв плодов осуществляется зд счет соприкосновения их с вращающейся втулкой, обеспечивающего скручивание и обрыв плодоножки.Для обрыва гснеративных органов растений, например цветков розы, известное устройство в таком конструктивном...

Номер патента: 304907

Опубликовано: 01.01.1971

Авторы: Государственное, Иванов, Мамиофе, Самоходным, Фрид, Щепетьев

МПК: A01D 75/00, A01D 85/00

Метки: машинамвсесоюзнаяпатшш-ихнкендбиблмотгка, сельскохозяйственным, стогообразователь, уборочным

...1 дополпптсльно соединен с формообразующей камерой при помощи пружин 14, Гля увеличения давления уплотняющсго устройства на ооразуемь 1 й стог пружины 14 соединяют с кронштейнами 15, расположсешымп выше оси 11, а для уменьшения давления - с кронштейнами 16, расположенными нике этой оси.В процессе образования стога солома и полова в измельченном или нсизмсльчепном виде посредством пневматического загрузочного устройства 17 направляется в полость формообразующей камеры , где нод действием вращающегося лопастного колеса 18 опи равномерно распределяются и прикатываюгся катками 19 уплотняющего устройства.По мере заполнения камеры 1 уплотняющее устройство свободно поднимается над образуемым стогом до тех пор, пока двуплсчий рычаг пс...

Номер патента: 304908

Опубликовано: 01.01.1971

Авторы: Зьков, Мамедов, Рагимов

МПК: A01D 46/00, A01D 46/26

Метки: вибрационного, захват, плодов, стряхивателя

...ационных стряхцва" гу с двумя поворотизаторамц на внутся конструкции зая обхватывания отили непосредственно о имеющиеся в налощади кустарникор, например фундук, к использовать цзхватов невозможно строения кроны куь предлагаемого изобретения - создать изм захвата для кустарниковых дес гарантированным зажатцем всехов одновременно.На чертеже изображен захват впбрацпоцного стряхивателя.На опорной штанге 1 симметрично расположены ячеистые зажимцые створки 2, которые крепятся к опорной штанге шарнирно. Рабочие поверхности створок 2 покрыты амортизирующим материалом 3 для избежания повреждений обх ваты в а емых стволов. К з а жп мцым створкам шарнирно крепятся поворотные планки 4, шарнирно соединенные с гидроцилиндром 5. Захват в...

Номер патента: 305294

Опубликовано: 01.01.1971

Авторы: Атоев, Бондаренко, Галаджев, Гурвич, Старченко, Столповский, Строков

МПК: A01D 41/12, A01D 75/18, F16H 7/12 ...

Метки: органов, предохранительное, рабочих, тяжелонагруженных

...полному попаданию ролика 1 в положение, указанное на чертеже пунктиром, и фиксируемое упором 7. В процессе перемещения ролика 1 другоц ролик 5 поворачивается и достигает упора 8 в тот момент, когда точка Б проходит мертвое положение. Благодаря этому прц пере ходе точки Б в положение Б ремень полностью ослабляется и повисает, передача мощности прекращается, а ремень не подвергается интенсивному истцраншо и нагреву. В этом положении предохраццтельцого устройства О црц остановленном двигателе удобен осмотри очистка рабочих органов сельхозмашин так как вал отключен от других рабочих органов машины. 15 Ролик а позволяет компенсировать возможную вытяжку ремня в процессе работы, Настройка натяжения пружин 3 предохранительного устройства ца...

Номер патента: 305841

Опубликовано: 01.01.1971

МПК: A01D 17/06

Метки: 305841

...- в первой фазе производится подкопка лука и укладка в сдвоенные валки, во второй фазе - подбор лука из валков и погрузка в транспортные средства, Затем лук перевозят ца стационарные пункты, где его очищают от земли и пера.Цель изобретения - создание комбинированной машины для двухфазной уборки лука и одновременной очистки его от пера,ашина имеет про ель, спаренный споворотной рамо включать в ран продольный щей фазе уборки. 2 ма предлагаемой рки; на фиг. 2 - иг. 3 - повороторота, в двух ра 3 Для этого предлагаемая м дольный вальцовый очистит продольным транспортером кой, позволяющей поочередн боту вальцовый очиститель транспортер в соответствуюНа фиг, 1 изображена схе машины - первая фаза убо 1 о же - вторая фаза; на ф ная рамка с...

Номер патента: 305842

Опубликовано: 01.01.1971

Авторы: Болотин, Бордюгов, Всесоюзный, Жигарев

МПК: A01D 25/02

Метки: выкопки, корневищ, орудие

...попадает на вибрационный и 20 клавишный грохоты и окончательно разрушается, при этом корневища отделяются и транспортером подаются в бункер. Пред меОрдие для вьпщее рабочии органполненный в видеспаренных дисковщие устройства и30 что, с целью недоп т изобрете 25 Изобретение относится к сельскохозяйственным орудиям для выкопки корневищ, например мяты.Известны оручия для выкопки корневищ, включающие рабочий орган для вырезания пласта почвы, выполненный в виде вертикально установленных спаренных дисков и лемеха, транспортирующие устройства и бункер.В таких орудиях спаренные диски установлены параллельно друг другу, а поэтому пласт почвы защемляется между ними и поднимается вверх, С внешней стороны дисков, т. е. с краев оставляемых рядков,...

Номер патента: 305843

Опубликовано: 01.01.1971

Автор: Поздеев

МПК: A01D 33/08

Метки: камней, комков, корнеклубнеплодов, отделения, почвы

...для отделения корнеклубнеплодов от камней и комков почвы, содержащие подающий транспортер и отражательную поверхность, выполненную в виде надувного баллона.В предложенном устройстве для отделения корнеклубнеплодов от камней и комков почвы с целью более качественного разделения отражательная поверхность выполнена в виде эластичных щеток, которые прикреплены к раме плоской пружиной.На чертеже изображено предложенное устройство,Оно состоит из подающего транспортера 1, против выходного конца которого установлена отражательная поверхность, выполненная в виде эластичных щеток 2, а под отражательной поверхностью установлен делитель 3. Щетки 2 прикреплены плоской пружиной 4 к кронштейну 5, закрепленному на раме. Пружина 4 соединена с...

Номер патента: 305844

Опубликовано: 01.01.1971

Автор: Величкин

МПК: A01D 19/02, A01D 45/00, A01D 51/00 ...

Метки: валков, корнеклубнеплодов, подбора

...диска.На фиг, 1 изображено описываемое устройство, вид сбоку; на фиг. 2 - то же, в аксонометрии.Устройство содержит лемех 1, выполненный из пальцев изогнутых по дуге окружности, роторный подборщик выполненный в виде диска 2 с центральным выгрузным окном, приводимого вала 3 и карманов, образованных из гребенок 4 и стенок 5.Гребенки 4 и стенки 5 наклонены к плоскости диска и образуют скатные лотки, направленные к выгрузному окну.Устройство навешено на раму машины и связано с копирующим катком б. При подборе орнекл 1 бнсплодов пз валкороторный подборщик вращается по ходу движения машины.Гребенки 4 перемещают ворох по изогнуто му лемеху 1 и заполняют карманы. На лемехе происходит частичная сепарация примесей.После подъема карманов в...
