A01D — Уборка урожая; жатва

Номер патента: 942625

Опубликовано: 15.07.1982

Автор: Ожерельев

МПК: A01D 46/20, B66F 11/04

Метки: садовая, универсальная

...этом вентилятор 4 подает воздух в сопла 6 вращающегося кожуха 5, создавая тем самым в кроне дерева пульсирующий поток. От воздействия воздушного потока и колебания ветвей плоды откры"ваются и падают вниз, где улавливаются, перемещаются и накапливаются вемкостях устройств 9. На соплах 6установлены распылители 10, а на ра"ме Я - режущий аппарат 11.При перестройке машины на опрыс"кивание или опыливание устройства дляулавливания, перемещения и накопления плодов снимаются, а на их местоустанавливают устройства 9 для хранения, смешивания, дозировки и подачик распыливающему устройству рабо-чих веществ. В качестве распыливаюф)щего устройства используется вентилятор 4. При этом кожух 5 фиксируется неподвижно в таком положении,чтобы одно сопла 6...

Номер патента: 944515

Опубликовано: 23.07.1982

Автор: Зенитов

МПК: A01D 34/00, A01D 34/63, A01D 34/66 ...

Метки: воздушной, газонокосилка, подушке

...линии, соединяющей осивращения валов.На фиг. 1 показана газонокосилкана воздушной подушке, вид сбоку(разрез А-А на фиг. 2), на фиг, 2 "то же, вид сверху.Косилка содержит двигатель 1,закрепленный на камере 2, вентилято вры 3 и плосковращательные ножисмонтированные на валах 5 внутри камеры, систему привода 6 и ручку 7управления,.Камера состоит иэ днища 8с отверстиями 9 для входа воздуха вкамеру, стенки 10 и отбортовки 11.Стенки расположены параллельно линии,соединяющей оси вращения валов 5,Стрелками показаны направлениеРабочего. движения косилки и напрввле- щние врацения приводных валов.При работающем двигателе 1 системапривода 6 передает крутящий моментпривбдным валам 5, вентиляторам 3 иножам 4. Воздух засасывается вентиля- дторами...

Номер патента: 946424

Опубликовано: 30.07.1982

Авторы: Поляков, Скицкий, Смирнова, Чирков, Якубик

МПК: A01B 59/04, A01D 75/00

Метки: аппарата, косилки, механизм, подъема, режущего

...соединенных звеньев.На чертеже изображена кинематическая схема механизма подъема.Механизм подъема содержит гидроцилиндр 1, уравновешивающую пружину 2,рычаг 3 свободного хода, коромысло 4,которое связано с рычагом 5 посредством шатуна б, а с режущим аппаратом 7 тягами 8-13.Тяга 13 присоединена одним концом к коромыслу, другим к режущему аппарату 7, который шарнирно установлен О на штанге 14.946424 Формула изобретения ИПИ Заказ 5378/1 Тираж 699 Подписно илиад ППП "Патент", г, Ужгород, ул. Проектная,Тяга 13 выполнена телескопической в виде шарнирно соединенных звеньев и соединена с режущим аппаратом посредством съемного пальца .Механизм работает следующим обра" зом. 5При рабочем положении режущего апапарата 7 шток гидроцилиндра 1...

Номер патента: 946437

Опубликовано: 30.07.1982

Авторы: Бабко, Залеский, Мусиенко, Савич, Татьянко

МПК: A01D 23/02

Метки: корнеплодов, многорядной, остатков, растительных

...черешков и других растительных остатков, находящихся в зоне рядков, и сметание их в сторону убранного поля 1).При этом способе значительная часть растительных остатков остается в междурядьях.Недостаток известного способа значительная энергоемкость процесса и низкое качество очистки.Цель изобретения - снижение энергоемкости и повышение качества очисткиПоставленная цель достигается тем, что сметание растительных остатков производят в междурядья с послеДующим их измельчением.Способ осуществляют следующим образом.При движении очистителя вдоль рядков свекловичных корней, с которых предварительно срезана основная часть ботвы, очистительные элементы сбивают с головок корней остатки ботвы, а также растущие в зоне рядки сорняки и сметают их в...

Номер патента: 946438

Опубликовано: 30.07.1982

Авторы: Андрейчук, Беспалек, Бессонов, Карпов, Нагорняк, Смакоуз

МПК: A01D 33/02

Метки: граблина

...трубы просверленыотверстия 3 для болтов, которыми 5граблина крепится к пластинам втулочно-роликовых цепей транспортера.Разъемные части труб 1 и 2 охватыва"ются пружинами кручения, каждая иэкоторых ижет два цилиндрическихучастка 4 и 5 с отогнутыми прямымиконцами 6 и 7 и перемычку 8, котораязаходит в пазы 9, выполненные на одной из разъемных частей трубы.Устройство работает следующим об"разом.15 В процессе сбора граблины пружиныкручения надевают на разъемную частьтрубы 2 и устанавливают их перемычки8 в пазах 9 данной разъемной частитрубы. Затем устанавливают разъемную 20 часть трубы 1 таким образом, чтобыконцы полок разъемных частей трубы1 и 2 были сопряжены друг с другом,1 в результате чего образуется быстроразборная конструкция, в...

Номер патента: 946439

Опубликовано: 30.07.1982

Авторы: Истомин, Кириенко, Колчин, Ляменков

МПК: A01D 33/08

Метки: корнеклубнеплодов, крупногабаритных, отделения, примесей

...и отводной транспортер 6 крупных примесей.Каждый стержень 3 жестко соединенс поворотным элементом, напримерзвездочкой 7, входящим в контакт снеподвижным зубчатым сектором 8. Поперечные кольда 4 установлены по длине барабана 2 и имеют возможность перемещения в осевом направлении длярегулирования размеров ячеек. Барабан2 снабжен несколькими, преимущественно четырьмя опорами 9 и электромеханическим приводом 10 с приводным эле О ментом 11.Для.направления потоков ворохакорнеклубнеплодов, крупных примесейи отделенных корнеклубнеплодов установлены направляющие лотки 12-14.25 Устройство работает следующим образом.Ворох корнеклубнеплодов подаетсятранспортером 1 по направлению Б навращающийся барабан 2. Корнеклубне плоды проходят в...

Номер патента: 946440

Опубликовано: 30.07.1982

Автор: Хлуденев

МПК: A01D 45/00

Метки: ботвы, отделения, плодов

...барабаны 2, 3 и роликовую обойму 4. Ролики в обойме 4 расположеныв шахматном порядке на осях 5, концыкоторых установлены в кулисной дуге 6.25 Оси 5 с ползунами 7 соединены междусобой и с приводным механизмом 8 тягами 9, Натяжение транспортерной ленты 1 при изменении эоны захвата Нпроизводится подпружиненным натяжным З 0 роликом 10. Для удаления налипшей946440 Формула изобретения 1 массы касательно к транспортерной ленте укреплены щеточные круги 11.Машина работает следующим образом.При движении машины подборщик с транспортером подают зеленую массу к плодоотделяющему органу. При этом 5 вся зеленая масса попадает в зону захвата Н, При обильной листостебельной массе и засоренности агрофона сорняками эона захвата Н устанавливается...

Номер патента: 946441

Опубликовано: 30.07.1982

Авторы: Анисов, Евсеева, Кротов, Самолетов, Хромова, Цымбал

МПК: A01D 46/00

Метки: ягодоуборочная

...органы 4 барабанного типа. Рабочие органы включают прутки 5 с пальцами б, консольно установленные посредством втулок 7 на диске 8. Рабочие органы 4 установлены с обеих сторон транспортера 9 свободными внутренними полостями навстречу друг другуВ свободной полости каждчего органа 4 установленытели, выполненные в виде вскатных досок 10, каждая иодной стороной связана посшарнира 11 с транспортеромгой - опирается на выступВ выступах 12 установленыс резьбой для осуществления вибрации скатных досок 10.В месте схода вороха со скатных досок 10 на транспортер 9 установлен вентилятор 14 для очистки ягод от легких примесей (листья, сорная тра ва и т.д.).На раме по обеим сторонам транспортера поедусмотрены места 15 для сортировщиков и. кассеты...

Номер патента: 946442

Опубликовано: 30.07.1982

Авторы: Маркин, Попов, Шейкин

МПК: A01D 46/00, A01D 46/28

Метки: механизм, навески, органов, рабочих, ягодоуборочной

...имеется разъемное Фиксирующее устройство 13, выполненное,например, в виде задвижки, крючка, 30 защелки и т.л. Верхние ведомые звенья946442 формула изобретения Фиг,1 14 тройного параллелограмма соединены с рамой шасси и с верхней частьюрамки навески, а ведущее звено соединено с нижней частью рамки навески.Для увеличения устойчивости рамкинавески рабочих органов верхние ведомые звенья попарно жестко соединенымежду собой.Устройство работает следующим образом,При движении шасси в ряду с навешанной на него ягодоуборочной машиной по направлению стрелки рамку навески 1 рабочих органов машины сцелью обеспечения минимальной высотысъема и улавливания урожая спускают 15посредством гидроцилиндра 8 так, чтонижняя часть...

Номер патента: 946443

Опубликовано: 30.07.1982

Авторы: Антонов, Касатов

МПК: A01D 46/20

Метки: платформа, плодов, подъемная, сбора

...звездочкой,На фиг. 1 показана подъемная платформа, общий вид; на фиг, 2 - выдвижная площадка (вид по стрелке А наФиг. 1),Подъемная платформа состоит изподъемника 1, направляющей 2, выдвижной площади 3 с корзиной 4, Йа направляющей 2 установлены кронштейны5 и 6, причем кронштейн 5 выполненподвижным со звездочкой 7, входящейв зацепление с цепью 8, натянутойна направляющей 2, На выдвижной площадке 3 закреплен штурвал 9, связанный с подвижным кронштейном 5 цепнойпередачей 10. Выдвижная площадка 3с одной стороны присоединена к подвижному кронштейну 5 шарнирно и опирается на направляющую 2 через ролик11, второй точкой опоры выдвижнойплощадки 3 является ролик 12, уста 946443новленный на неподвижном кронштейне 6,Подъемник 1 включает...

Номер патента: 946444

Опубликовано: 30.07.1982

Авторы: Грэждяну, Илюхин, Рыбников

МПК: A01D 46/26

Метки: плодов, съема

...на раме 11. Привод вала 9 осуществлен от гидродвигателя 12,Съем плодов с кустарников осуществляют следующим образом.Устройство для съема плодов направ 25 ляют вдоль ряда, таким образом, чтобы плодоносящие ветки. входили междупальцами 1 в направлении, поперечномпо отношению к валу 9. При вращениивала 9 пальцы 1 совершают колебатель 30 ные движения в направлении оси враще 946444ния вала 9 и от него вдоль своей оси, кроме того, они совершают коле бания вокруг своей оси.Поэтому ветки при входе в барабан 3 и 4 получают колебания от пальцев 1, так как они в этом случае располо жены поперек пальцев 1, При этом наиболее зрелые плоды, слабо удерживаемые на ветках, отделяются от них путем стряхивания. Когда же направление веток при...

Номер патента: 946445

Опубликовано: 30.07.1982

Авторы: Кирвалидзе, Коберидзе, Чипашвили, Шанидзе

МПК: A01D 51/00

Метки: земли, плодов, подбора

...вподбора б аму снакопиевмонасокава сои мехаройствплодоэкая ышение подбор плоИзобретение относитсяэяйственному машиностроености к устройствам длядов с земли,Известны устройства для пплодов с земли, содержащие рразмещенным на ней бункеромтелем, который соединен с пнсом и посредством гибкого рувсасывающим рабочим органом,низм привода 1,1 .Недостаток известного устбольшая трудоемкость. подборас земли, а следовательно, нипроизводительность.Лель изобретения - повизводительности работ подов. Поставленная цель достигается тем, что устройство снабжено, приспособлением для перемещения всасывающего рабочего органа, которое имеет смонтированное на раме посредством вертикальной параллелограммной подвески двуплечее коромысло, одно плечо кото"...

Номер патента: 946446

Опубликовано: 30.07.1982

Автор: Куршаков

МПК: A01D 75/30

Метки: грабли, колесно-пальцевые

...- узел соединения.брусьев между собой и с опорным колесом.Колесно-пальцевые грабли содержатраму 1 с опорными 2 и рабочими 3колесами, передний 4 и задний 5брусья. Ось б среднего опорного колеса 2 установлена во втулке 7 с подшипниками 8 и зафиксирована шплинтом 9. На нижней части втулки 7 жестко закреплен кронштейн 10 с отверстием 11, а верхняя ее часть вставленав полость бруса 4, на внешней стороне которого закреплен кронштейн 12с отверстием 13. Палец 14 с отверстием для чеки 15 установлен в полостьбруса 5. Шайба 16 установлена длярегулировки зазора между чекой 15 икронштейном 10,Сборка колесно-пальцевых граблейпроизводится следующим образом.Брусья 4 и 5 закрепляют на раме 1,и свободные концы сводятся друг кдругу. Ось б опорного колеса...

Номер патента: 948318

Опубликовано: 07.08.1982

Автор: Терочкин

МПК: A01D 1/06

Метки: грибов, нож, срезания

...в боковойплоскости изогнутым 21Его практически невозмдля сбора гриьов, так какгрибницу, заглубляясь в зеЦель изобретения - снижицы,ния растительных остатков с шляпки гриба лезвие на рабочем конце имеет прямоугольное сечение.На фиг. 1 показан нож для срезания грибов; на фиг. 2 - нож в работе.Держась за рукоятку 1, прикладывают лезвие 2 к ножке гриба. Грибы с тол стой ножкой срезают участком лезвия с большей кривизной, т,е. примыкающем крукоятке, грибы с тонкой ножкой - уча ком лезвия с меньшей кривизной, т.е. отстоящим дальше от рукоятки.Лезвие на рабочем конце имеет прямоугольное сечение и предназначено для удаления растительных остатков со шляпки 1. Нож для срезания грибов, содержа" ий лезвие, выполненное в боковой плосости...

Номер патента: 948319

Опубликовано: 07.08.1982

Авторы: Бойко, Дзюба, Скорик, Шабельник

МПК: A01D 25/04

Метки: извлечения, корнеплодов, почвы

...подкапьваемой массы между лемехом и барабаном,или значительным повреждениям корнеплодов упомянутым барабаном,Цель изобретения - повышение качества извлечения корнеплодов из почвы.устраняет забивание всего устройства. Упругие корнезаборные элементы 5 воздействуют на корнеплоды без резкИх ударов, что снижает травмирование корнеплодов. Кроме того, корнезаборные элементы 5, не взаимодействующие с корнеплодами в верхней части устройства, под действием упругих сил дополнительно встряхиваются, что способствует очистке их от почвы и растительных остатков.Изобретение повышает качество из,влечения корнеплодов из почвы. Формула изобретенияУстройство для извлечения корнеплодов из почвы, содержащее два параллельных диска с расположенным между ними...

Номер патента: 948320

Опубликовано: 07.08.1982

Автор: Кузьмич

МПК: A01D 27/04

Метки: ботвоудаляющая

...аппаратов на необходимую высоту от поверхности почвы (высоту среза ботвы). Подходя к корням,размещенным в рядках, дисковые ножи 4срезают ботву с них, Подхваченная битерами 5 ботва транспортируется в приемные камеры 10. При этом шарнирное крепление приемных камер 10 к пневмопроводу 6 и наличие тяг 11, шарнирно соединяющих приемные. камеры 10 с тягами ЗО2 копиров 3 и ботвоотрезающих аппара тов, способствует поддерхыцпо оптимального угла наклона приемных камер 10по отношению к дисковым ножам 4 ибитерам 5 ботвосрезающего ус 1 юйстваи, тем самым, обеспечению оптимальнойтраектоуои полета ботвы в приемные камеры 10. Достигается это за счет того,что в процессе подьема или опусканияботвосрезающего аппарата на определенную высоту...

Номер патента: 948321

Опубликовано: 07.08.1982

Авторы: Зиязетдинов, Прокопов

МПК: A01D 33/06

Метки: ботвы, измельчения, корнеклубнеплодов, корню

...зубчатыми колесами или звездочками 6 привода, а диски 4 - на муфтах 7 с зубчатыми колесами или звездочками 8 привода. При применении устройства, на о пример, для измельчения одного ряда картофельной ботвы, достаточно порядка одного оборота лент 1 и 3 для обеспечения их твердости. В случае исполнения иэмельчителя широкозахватным количество виь 5 ков дант 1 и 3 соответственно возрастает, что ведет к снижению их твердости и увеличению упругой деформации в работе. В этом случае ленты 1 и 3 могут быт снабжены расположенными по вершинам их 20 витков и того же поофиля продольными пластинами 9 и 10, имеющими режущие кром.ки.Устройство работает сждующим образом. 25Устройство муфтами 7 навешивается на подшипниковые подвески...

Номер патента: 948322

Опубликовано: 07.08.1982

Авторы: Гриценок, Каменко, Фурман, Шульга

МПК: A01D 34/00, A01D 34/835

Метки: заготовки, зеленого, корма

...задвигается, и режущий аппарат поворачивается на шарнире 6. Поворот режущего аппарата может быть также осуществлен поворотом платформы 2,Бель достигается тем, что поворотнаягоплатформа установлена перпендикулярнораме, а режущий аппарат установлен наповоротной платформе посредством гидроцилиндров. На фиг. 1 показана машина для заготовки зеленого карма, вид сбоку;на фиг. 2 - то же, вид спереди. Машина состоит из энергетического средства 1, впереди которого перпендикулярно раме энергетического средства установлена поворотная платформа 2. Режущий аппарат 3 установлен на поворот ной платформе 2 посредством боковых гидратилиндров 4 и центрального гидро- цилиндра 5, связанного с режущим аппаратом 3 при помощи шарнира 6.Машина работает...

Номер патента: 948323

Опубликовано: 07.08.1982

Автор: Владов

МПК: A01D 41/127

Метки: зерноуборочной, производительности

...с первым входом делителя, выход которого подключен к второму входу переключателя показаний, при этом выход дифференциатора соединен с входом инвертора, выход которого подключен к управляющему вхоцу ключа, второй вход ключа соединен с выходом генератора импульсов, а выхоц ключа через счетчик времени подключен к второму входу дели. теля,1. Авторское свидетельство СССР М,643065, кл. А 01 13 41/12, 1975.3 94832 индикатором 7; выход интегратора 4 соединен с первым входом делителя 8, выход которого подключен к второму входу переключателя 6 показаний, выход дифференциатора 5 соединен с входом инвертора 9, выход которого подключен к управляющему входу ключа 10, второй вход ключа 10 соединен с выходом генератора 11 импульсов, а выход...

Номер патента: 948324

Опубликовано: 07.08.1982

Авторы: Иремашвили, Кекелидзе, Цикоридзе

МПК: A01D 45/00

Метки: верхушек, растений, сельскохозяйственных, срезания

...в точке 8, рядом с которой на раме машины установлена дугообразная направляющая 9, на которой закреплены ролики 10 и трубка 11, в которой проходит трос 12, один конец кото. рого жестко соединен с пальцем 13, соединяющим шток гидроцилиндра 14 с тягой б,а другой конец троса 12 жестко 10 закреплен на стрелке-полэуне 15 шкалы 16 проградуированной в зависимости от высоты установки режущего аппарата 7, Стрелка 15 установлена в направляющих 17. Для двухстороннего движения стрелки шкала 16 снабжена пружиной возврата 18. Шкала 16 закреплена на корпусе 19 крепления приборов. Для включения гидроцилиндра имеется рычаг 20.Машина для срезания верхушек сельскохозяйственных растений работает следующим образом.При осуществлении технологического процесса...

Номер патента: 948325

Опубликовано: 07.08.1982

Автор: Смирнов

МПК: A01D 45/06

Метки: комбайн, льноуборочный

...стеблей иэ камеры,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРй 165022, кл. А 01 О 45/06, 1962,2, Авторское свидетельство СССРпо заявке М 2745633/30-15кл. А 01 О 45/06, 1979. 3 14832 ют окно, т. е. понижают технологическую надежность комбайна.Цель изобретения - уменьшение потерь семян и повышение надежности работы комбайна.Это достигается тем, что кольцо с зубьями установлено на диске, расположенном со стороны выхода стеблей из камеры.На фиг. 1 изображен очесывающий 10 барабан льноуборочного комбайна в разрезе, перпендикулярном к оси его вращения; на фиг, 2 - то же, вид спереди.Очесывающий барабан льноуЬорочного комбайна содержит вал 1, диски 2, эксцентриковый механизм 3, гребнис...

Номер патента: 948326

Опубликовано: 07.08.1982

Авторы: Алатырев, Андреев

МПК: A01D 45/26

Метки: капустоуборочной, орган, рабочий

...под углом друг к другу,25 Работа машины с данным рабочим органом осуществляется следующим образом.При движении машины вдоль рядка30 барабан 1 нижней стороной почти перекатывается по почве, следуя по двум рядам капусты, причем вращение барабан получает от вала отбора мощности трактора, При набегании роликов 7 под неподвижные направляющие 8 шарнирно- рычажный механизм 6 несколько раздвигает продольные прутки 3 для обеспечения начального зазора между Фигурными ропиками 4, При наезде барабана40 на кочан продольные прутья 3 раздвигаются еще шире по периметру поверхности вращения под действием шарообразной Формы кочана, попадающего в рабочую щель между роликами 4. При этом ролики 4 перекатываются по поверхности кочана, отгибая покрывающие...

Номер патента: 948327

Опубликовано: 07.08.1982

Авторы: Антипов, Белясов, Виленчиц, Ждановский, Коротких, Петровский, Секержицкий, Яницкий

МПК: A01D 46/00

Метки: сбора, ягод

...вентиль 16 и игольчатый вентиль 15. Устройство для сбора ягод работа в ет следующим образом,Сборщик подходит к кусту, устанавливает телескопическую опору 30 по высоте выбранной ветви куста и замыкает портальный трубопровод 1 55 вокру ее. Затем открывает вентиль 17 баллона 12 со сжатым газом и подает газ через открытый вентиль 16 и 27 4тангенциальный ввод 13 вихревой трубы 11, При этом игольчатый вентиль 15 находится в закрытом положении и сжатый газ через распределитель 6, открытый вентиль 5 и трубопроводы 3 и 4 поступает в уплотнители 2, кото.рые плотно охватывают основание ветки куста После этого вентиль 5 закрывают. Потом включают опрыскиватель 9. Для этого открывают вентили 10 и 8, сжатый газ, проходя через распределитель 6,...

Номер патента: 948328

Опубликовано: 07.08.1982

Авторы: Герасимов, Джузбанов, Дмитриев, Иванов, Сычев, Шохин

МПК: A01D 46/20

Метки: деревьев, кроны, обрезки, платформа, плодов, плодовых, сбора

...рукоятка тракторного гидрораспределителя и происходит выдвижение трапов 3 и 4, расположенных слева. При включении средней рукояткираспределителя 15 в положение "Выдвижение" происходит выдвижение правыхтрапов 3 и 4, После полной остановкитрапов рукоятки распределителя 15переводятся в нейтральное положение. Иеханизм перемещения трапов работает следующим образом,Вращение от мотор-насоса 30. передается редуктору 31, От редуктора 31через звездочку 32, приводную цепь33 вращение передается на звездочку34, установленную жестко на валу 35.Звездочки 36, установленные на валу35, находясь в постоянном зацеплениис цепями 37, перемещают трапы 3 и 4,Сборщики выходят на площадку, образованную выдвижными трапами 3, соединяют перила 38 ограждающими...

Номер патента: 948329

Опубликовано: 07.08.1982

Автор: Дворянидов

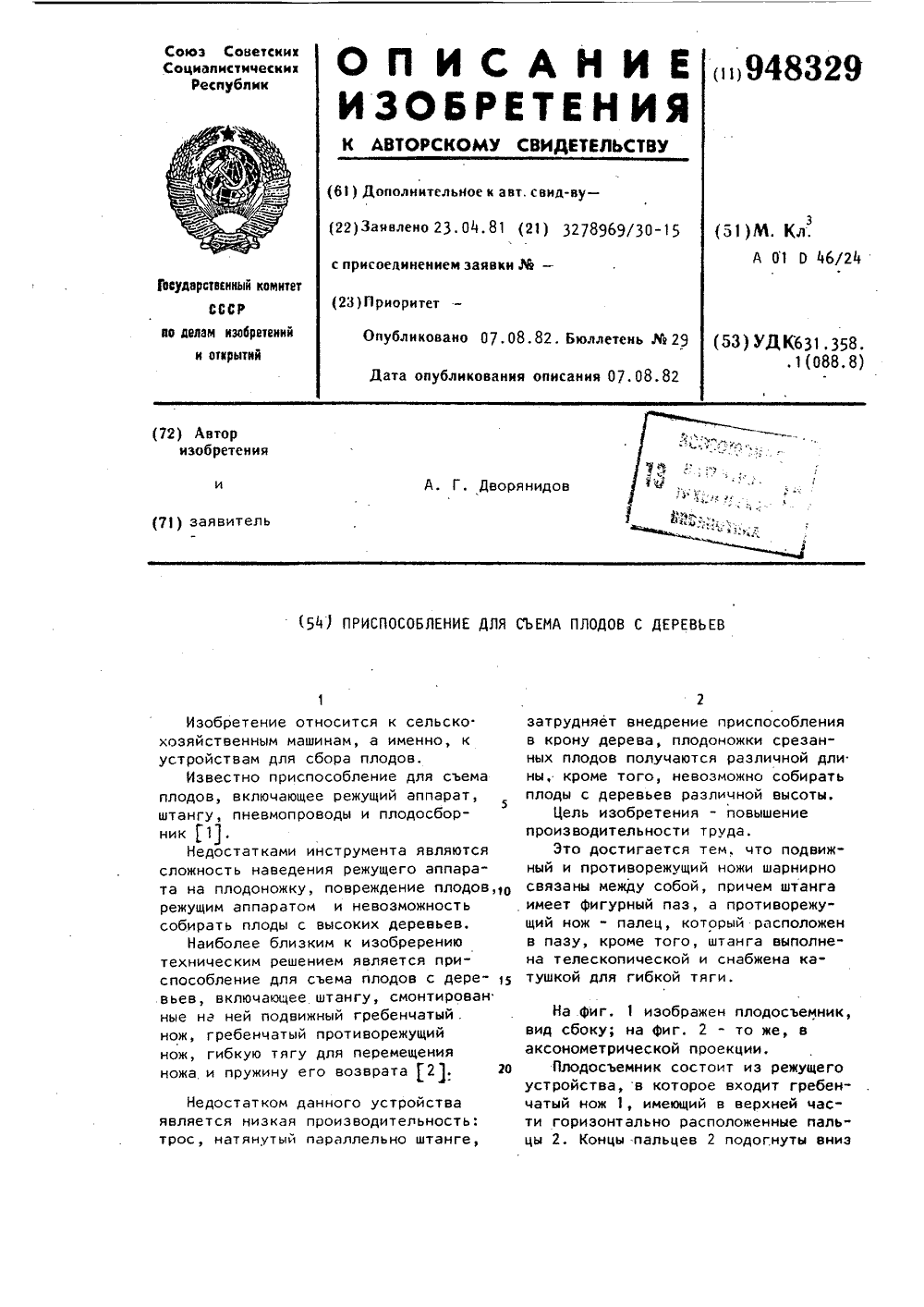

МПК: A01D 46/247

Метки: деревьев, плодов, съема

...для лучшего удерживания плода. Пальцы 2 расположены по окружности. 8центре окружности на гребенчатом ноже 1 крепится ось 3. На оси 3 крепится подвижной гребенчатый нож 1, пальцы которого находятся сверху пальцевгребенчатого ножа и плотно прилегают к ним. Пальцы подвижного гребенчатого ножа с левой стороны имеют лезвия, а пальцы гребенчатого ножаиграют роль противорежущих пластин.На нижнем конце подвижный гребенчатый нож 4 имеет палец 5, которыйпомещается в пазу 6 корпуса 7 плодосъемника. Паз 6 в нижней части имеет изгиб 8. При помощи оси 3, пальца 5 и паза 6 с изгибом 8 осуществляется возвратно-поступательное ирадиальное движение рабочих органовзахватно-режущего устройства. 5 1 О 15 2 О 25 13 и присоединяется к подпружиненномустержню...

Номер патента: 948330

Опубликовано: 07.08.1982

Авторы: Ахмедов, Багиев, Исмаилов, Курбанов

МПК: A01D 34/63, A01D 34/73

Метки: аппарат, режущий, ротационный

...а опорный элемент 4 выполнен в виде диска с выступами 5, на которых консольно установлены режущие элементы в виде ког. 6, расположенные по касательным к окружности 3, на которой размещены точки крепления кос. Свободные концы кос расположены на окружности диаметра О, причем диаметрПрименение ротационного режущего аппарата позволит повысить качество работы и снизить энергоемкость проВ цесса за счет обеспечения подпорного среза.Формула изобретения 3 9483 окружности д составляет 0,7-0,8 диаметра О, Косы установлены с возможностью регулирования зазора между свободным концом лезвий и выступами опорного элемента. 5Два рядом расположенных выступа своими торцевыми сторонами образуют впадину, одна сторона которой (лобовая) расположена в...

Номер патента: 948331

Опубликовано: 07.08.1982

Автор: Приходько

МПК: A01D 89/00

Метки: пневмоподборщик

...насадкойной в вертикальной плоскобопровод выполнен телескопри этом его звенья соедисобой гидроцилиндром,оподборщикбора урожая.спечение полчто раструб ем каждаяподпружинен 2 ости, а трупическим,нены между Известен пневмоподб щий всасывающий пневмо щий трубопровод с раст тилятор 111. ь;,ледовательский ь.елййьхозяйственныхгформула изобретения 30 Источники информациипринятые во внимание при экспертизе: 1. Авторское свидетельство СССР й 115061, кл. А 01 0 41/12, 1966.3 9.483Каждый раструб 1 снабжен пневмо-подборщиком, состоящим из корпуса 11, внутри. которого помещены две скользящие насадки 12, над которыми расположены пружины 13, одетые на направляющие болты 14. В верхней части находится раструб 1, в нижней- пружинящий открыватель 15...

Номер патента: 948332

Опубликовано: 07.08.1982

Автор: Костров

МПК: A01D 89/00

Метки: культур, подборщик, сельскохозяйственных, стеблей

...содержит обод 1, ступицу 2, спицы 3, пальцы 4, стопорноекольцо 5.Обод 1 имеет продолговатые отверстия, через которые выходят наружупальцы 4, и соединен со ступицей 2спицами 3. В ступице 2 просверленыпод углом к радиусу отверстия, в которые вставляются пальцы 4. Таким образом пальцы 4 устанавливаются с отклонением от радиального положенияв сторону, противоположную вращениюподборщика. Подобное расположениена ступице 2 пальцев 4 облегчает последним процесс освобождения от подо 2 о бранной и поднятой вверх стебельноймассы.Для того чтобы закрепить пальцы 4на ступице 2 в пальцах и спицах 3сделаны на уровне наружного диамет3 9 ра ступицы 2 отверстия. Отверстия выполнены по дуге окружности, концентричной ступице, В отверстия встававно...

Номер патента: 950227

Опубликовано: 15.08.1982

Авторы: Бойцов, Вергейчик, Карев, Терехов

МПК: A01D 33/08

Метки: гнилых, камней, клубней, комков, корнеклубнеплодов, маточных, отделения, почвы, распознавания

...11, исполнительный механизм 12.Устройство работает следующим образом.Когда в зоне контроля между источником гамма-излучений 1 и детектором 2 находится контролируемое тело, поток гамма-излучений ослабляется и в детекторе преобразуется в электрические импульсы, которые поступают в блок преобразования 3 на интенсиметр 4. Интегрирующая емкость интенсиметра заряжается до напряжения, пропорционального толщине контролируемого тела. Линейность этой характеристики достигается введением обратной связи с блока линеаризации 5 (с его усилителя постоянного тока через устройство управления величины заряда на формирователь импульсов интенсиметра 4), При этом уменьшается количество заряда, поступающего с каждым импульсом на интегрирующую емкость по...

Номер патента: 950229

Опубликовано: 15.08.1982

Авторы: Гырбу, Зорин

МПК: A01D 34/00, A01D 34/404

Метки: мотокоса

...защитной пластины 8, подвижного 9 и неподвижного 10 ножей. Защитная пластина 8 и неподвижный нож 10 выполнены с окнами 11, в которых расположены опоры качения. Подвижный 9 и неподвижный 10 ножи выполнены в виде имеющих зубья пластин. Защитная пластина 8 снабжена делителями 12, выполненными в виде изогнутых стержней, верхние концы которых закреплены на защитной пластине, а нижние сопряжены с неподвижным ножом 10. Мотокоса работает следующим образом.От двигателя 3 через редуктор 4 и преобазователи вращательного движения в коебательное 5 подвижному ножу 9 режушео аппарата 6 сообщается колебательное дви 95022915 Формула изобретения жение. При перемещении мотокосы по травостою происходит срез травы.При работе ыа каменистых грунтах зашитная...
