Номер патента: 297928

Опубликовано: 01.01.1971

Авторы: Литвинов, Ниженский, Потапова, Скрипкик

МПК: G01R 25/00

Метки: квазигармонических, сигналов, случайной, фазы, функции, характеристической

...первого гетеродина 2 в смесителе 1 для преобразования несущей частоты входного сигнала в первую промежуточную частоту, выделяемую полосовым фильтром 3, который производит задержку сигнала во времени.Затем полученный сигнал ограничивается по амплитуде в усилителе-ограничителе 4 и через усилитель 5 промежуточной частоты поступает на исказитель 9 непосредственно и через звено задержки б, При этом исходный и задержанный сигналы поступают на исказитель,поочередно благодаря непрерывной работе автоматического переключателя 7. В результате на вход исказителя 9 воздействует периодическая последовательность импульсов коммутации низкой частоты, заполненная более высокочастотными квазигармоническими колебаниями.297928 Предмет изобретения...

Номер патента: 301714

Опубликовано: 01.01.1971

Авторы: Маслов, Рохина, Сахаров

МПК: G06G 7/26

Метки: воспроизведения, двух, переменных, функции

...10, выходной сигнал которого соответствует воспроизводимой функции ) (х, у).В качестве примера рассмотрен случай, ког да при нулевом входном сигнале У и напряжении У=-У, диоды всех элементов открыты, а потенциал на выходе усилителя 8 устанавливается равным нулю, Поскольку все резисторы б включены через диоды параллельно операционному усилителю, усиление последнего при всех открытых диодах будет минимальным. При достижении входным сигналом величины напряжения, равного сумме опорного напряжения У,. и выходного напряжения (живых, при равенстве сопротивления резисторов 4 - б диод 7 запирается. При этом резистор выключается из цепи обратной связи усилителя 8, коэффициент которого при этом увеличивается, а следовательно, увеличивается...

Номер патента: 305490

Опубликовано: 01.01.1971

Авторы: Пронин, Пронина, Соколов

МПК: G06G 7/19, G06G 7/52

Метки: корреляционной, неоднородного, случайногополя, функции

...на отклоняющие системы трубок 4 и 10. Сигнал опроса Утакже поступает на управляющий электрод запоминающей трубки 10, в результате чего ее электронный луч направляется в точку мишени, координаты х и у которой определяются напряжениями У, и Осогласно соотношению: где к - константа.Пусть координаты х, и у, первой точки а, на мишени 1 б (а также и на диапозитиве) 5 10 15 г 0 г 5 30 35 40 45 50 55 60 65 таковы, что она лежит внутри контура 18 (см, фиг. 2, в). Тогда с коллектора 1 б снимается положительный импульс /который совместно с импульсом Бог, в устройстве 14 вырабатывает импульс разрешения /р, который открывает развертывающую трубку 4, с экрана которой световой луч проходит через диапозитив. В таком случае фотоэлектронный...

Номер патента: 311621

Опубликовано: 01.01.1971

Авторы: Ковалев, Курл

МПК: A61B 5/11

Метки: височно-челюстных, височных, жевательных, изучения, мышц, суставов, функции

...2) содержит металлический стержень 10, на конце которого укреплена металлическая пластинка 11 с наклеенным на ней тензодатчиком 9. На конце пластинки укреплена гайка 12 с фикси рующим винтом 13. На металлическом стерж.не укреплена втулка 14 со стопорным винтом 16. На втулке, на противоположной стороне от стопорного винта, укреплена металлическая пружинящая пластинка 16, выполнешая в 20 виде вилки, два параллельных ответвления 17которой служат держателями электродов 8.На конце каждого держателя прикреплена поролоновая прокладка, вырезанная по форме электрода, а к прокладкам приклеены элек троды 8, Вилку с помощью втулки и стопорного винта располагают так, чтобы конец фиксирующего винта (от пластинки с тензодатчиком) располагался на...

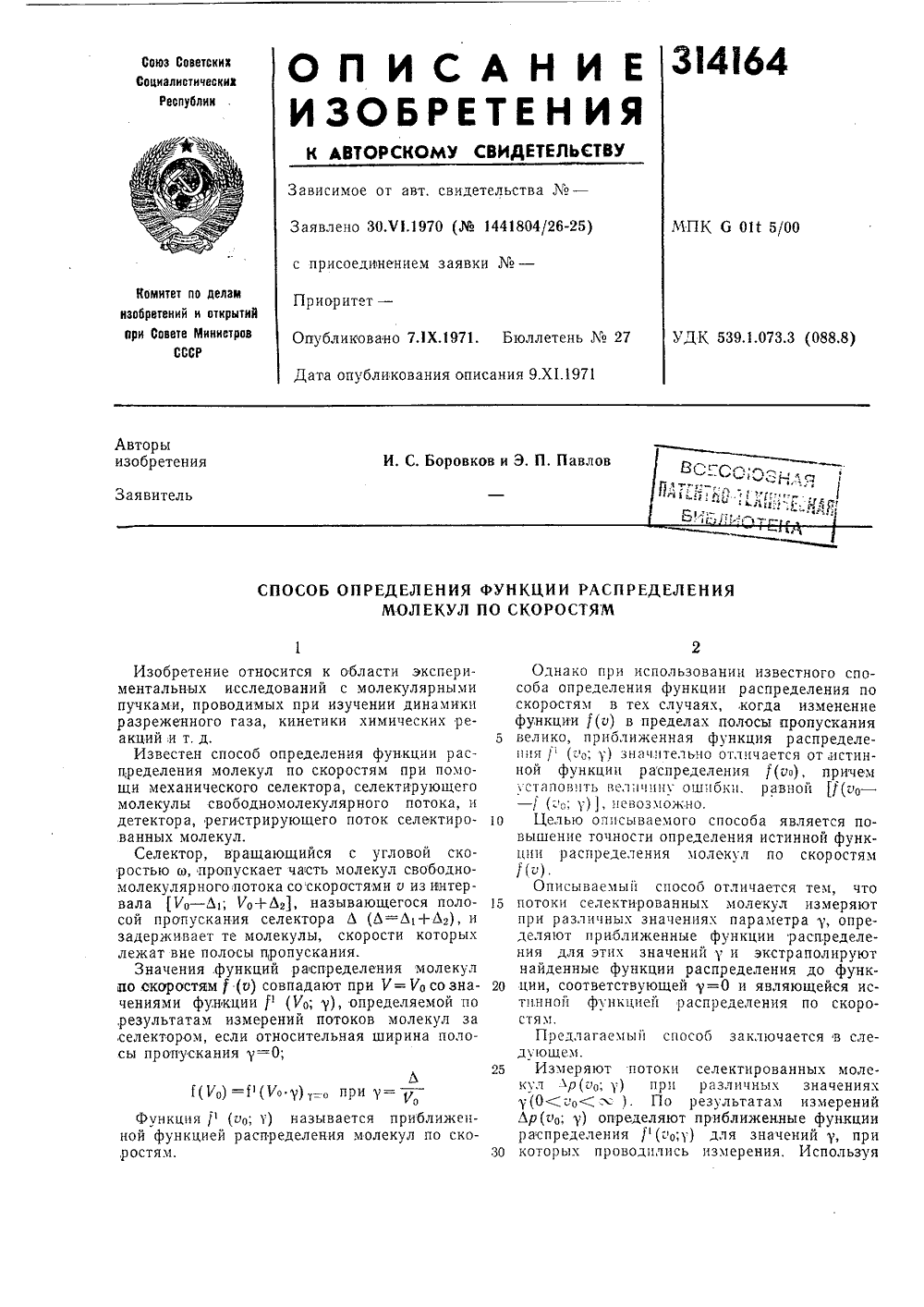

Номер патента: 314164

Опубликовано: 01.01.1971

Авторы: Боровков, Павлов

МПК: H01J 49/40

Метки: молекул, распределения, скоростям, функции

...от,истинной функции распределения /(о 0), причем устаповпть вел:чину ошибки, равной /(оо - / (о,. у) , невозможно.0 Целью описываемого способа является повышение точности определения истинной функции распределения молекул по скоростям /(о)Описываемый способ отличается тем, что 5 потоки селектированных молекул измеряютпри различных значениях параметра у, определяют приближенные функции распределения для этих значений у и экстраполируют найденные функции распределения до функ ции, соответствующей у=О и являющейся истинной функцией распределения по скоростям.Предлагаемый способ заключается в следу ю 1 цем.25 Измеряют потоки селектированных молекул р(оо; у) прп различных значениях у(0("о(). По результатам измерений Лр(оо; у) определяют...

Номер патента: 325963

Опубликовано: 01.01.1972

Автор: Герасимов

МПК: A61B 1/00

Метки: двигательной, изучения, реснитчатого, функции, эпителия

...кожухе смонтированы барабан 1 б такжеиз оргстекла, металлическая ось 17 барабана с туго насаженной на нее металлической шестерней 18; два рубиновых подшипника 19, вмонтированных в винт 20; первая контактная 15 пластина 21 с серебряным контактом для прерывистого электроконтакта с зубьями шестерни 18; вторая контактная пластина 22 для постоянного электроконтакта с осью 17, первый винтовой прижим 23 для регулирования элек 20 троконтакта между первой контактной пластиной 21 и зубьями шестерни 18 и второй винтовой прижим 24 для электроконтакта между металлической осью 17 и второй контактной пластиной 22.25 Концы контактных пластин 21 и 22 выведены на внешнюю поверхность кожуха для присоединения к ним электропроводов 2 б, 2 б, один пз которых...

Номер патента: 327470

Опубликовано: 01.01.1972

Авторы: Бойко, Специальное, Шмаков

МПК: H01J 37/256

Метки: вб1числения, величине, ихдиаметра, л1икрообъектов, плотности, прибор, распределения, функции

...видеоимпульсы с выхода первой линии задержки, т. е, видеоимпульсы предыдущей строки сканирования, Схема определения конца мцкрообъекта выдает сигнал конец микрообъекта ца вход схемы управления тогда, когда вцдеоимпульс от данного микро- объекта ца предыдущец строке сканирования це накладывается ца видеоимпульс текуцгес.На два входа схемы сравнения длительностей видеоимпульсов поступают видеоимпульсы с выхода сканирующего микроскопа и с выхода первой лиии задеркки. Схема 5 выдает сцгцал на схему управления 4 тогда, когда длительность видеоимцульса от данного микрообъекта ца предыдугцей строке сканирования больше длительности видеоимцульса от того же микрообъекта ца текущей строке сканирования. Для выпуклых частиц первый сигнал,...

Номер патента: 330465

Опубликовано: 01.01.1972

Авторы: Генералов, Милов

МПК: G06G 7/52

Метки: корреляционной, моментов, процесса, случайного, функции

...случайного сигнала на выходной сигнал фильтра с соответствующей импульсной переходной функцией, сложны и требуют для реализации достаточно точьх перемножителей,Цель изобретения - упрощение аппаратурной реализации измерения моментов корреляционной функции и повышение точности без операции умножения.Это достигается пропусканием анализируемого случайного сигнала через специально подобранный фильтр и усреднением квадрата выходного сигнала фильтра благодаря простоте ц большей точности работы квадраторов по сравнению с перемножителямп.Для того, чтобы дисперсия процесса ца выходе фильтра с импульсной пере:;одной функцией К(1) оыла пропорц.",альа моеенту,ц; корреляционной функцш входного процесса, достаточно, чтобы переходцая хаильтра...

Номер патента: 330874

Опубликовано: 01.01.1972

Автор: Иваненкова

МПК: A63B 23/04

Метки: больных, лечебной, нарушением, опорно-двигательногоаппарата, физкультуры, функции

...лечебной физкультуры в соответствии с изобретением здключастсл в следую. щем. Больному предлагают сдмостолтсльио 2) Осу 1 цестВлять кд 1 аиия ца доске каслей и)тс)1 сгибация и разгибаиил соответствующи.; ссгмецтов коиечпостсй с участием туловища, при этом методист корректирует действия больного. В определенную фазу качания опорцы 25 сегеиты тела закрепляют ид доске и созд 1- ют дозированное сопротивление в трсбуемьк цдпоавлецияк и жесткое ограничение в неже)ел 1 и 1. идпрдВ.си)як. 110)ПхО кдчаиия В ОДИОЙ ПЛОСКОСТИ, ВОЗМОЖца уСЛОЖ.С 1 И 12 Я Трс- Зс) иировкд Вс.ссчбу.Ярного аппарата больного при здкру шван)ш и рдскручивапии гибкик тяжей качлей 3)округ продольцой оси, д также К;сДЦС ПРИ СОВСРШСИИИ 3 асСЛЯОИ ДижЕЦИй и кругу и...

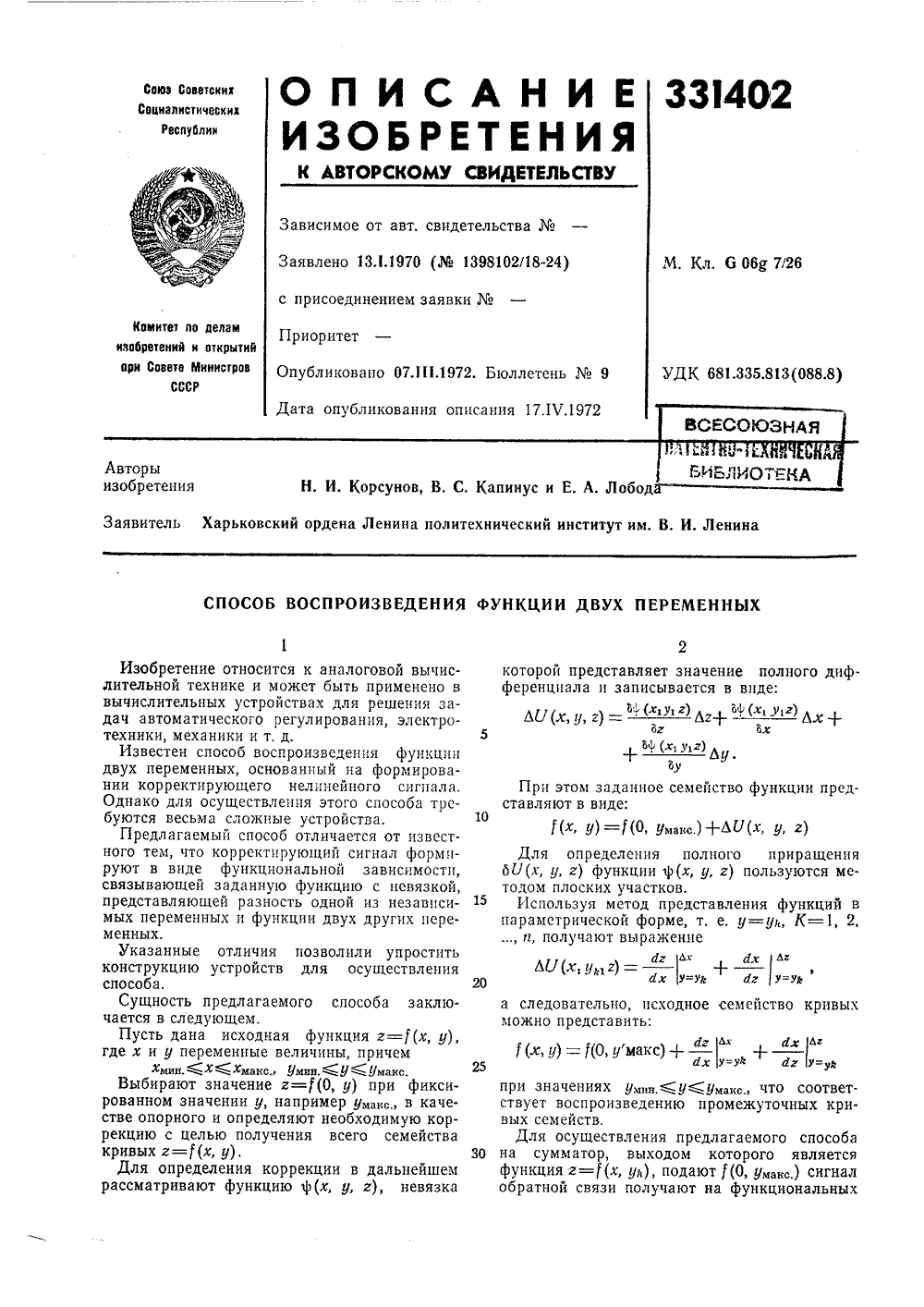

Номер патента: 331402

Опубликовано: 01.01.1972

Авторы: Капинус, Корсунов, Лободг

МПК: G06G 7/26

Метки: воспроизведения, двух, переменных, функции

...способа заключается в следующем.Пусть дана исходная функция г=г (х, у), где х и у переменные величины, причемХмин. (х(хмакс.а Умин. (у( Умакс.25Выбирают значение г=(0, у) при фиксированном значении у, например умакс В качестве опорного и определяют необходимую коррекцию с целью получения всего семейства кривых г=(х, у), 3Для определения к ьнейшем рассматривают функц невязка авляет значение полногоаписывается в виде:Ы (хт ут 2) а, 04 (Х) У) 2) дЛг+О 2 сх+ сф (х,у,2) ау. которои предст ференциала и з иф. У(х,у, г) кции пред Прп этом заданное семепстставляют в виде:, и, получают выражениеГ 2 )Ог.У (х, увт 2): 1 +- .х 1 у=ув У(х,приращенияльзуются ме авления функцийе. У=уа, К=1,простит ствлени Ьг 2 У=Уз ивых а следовательно, исходное...

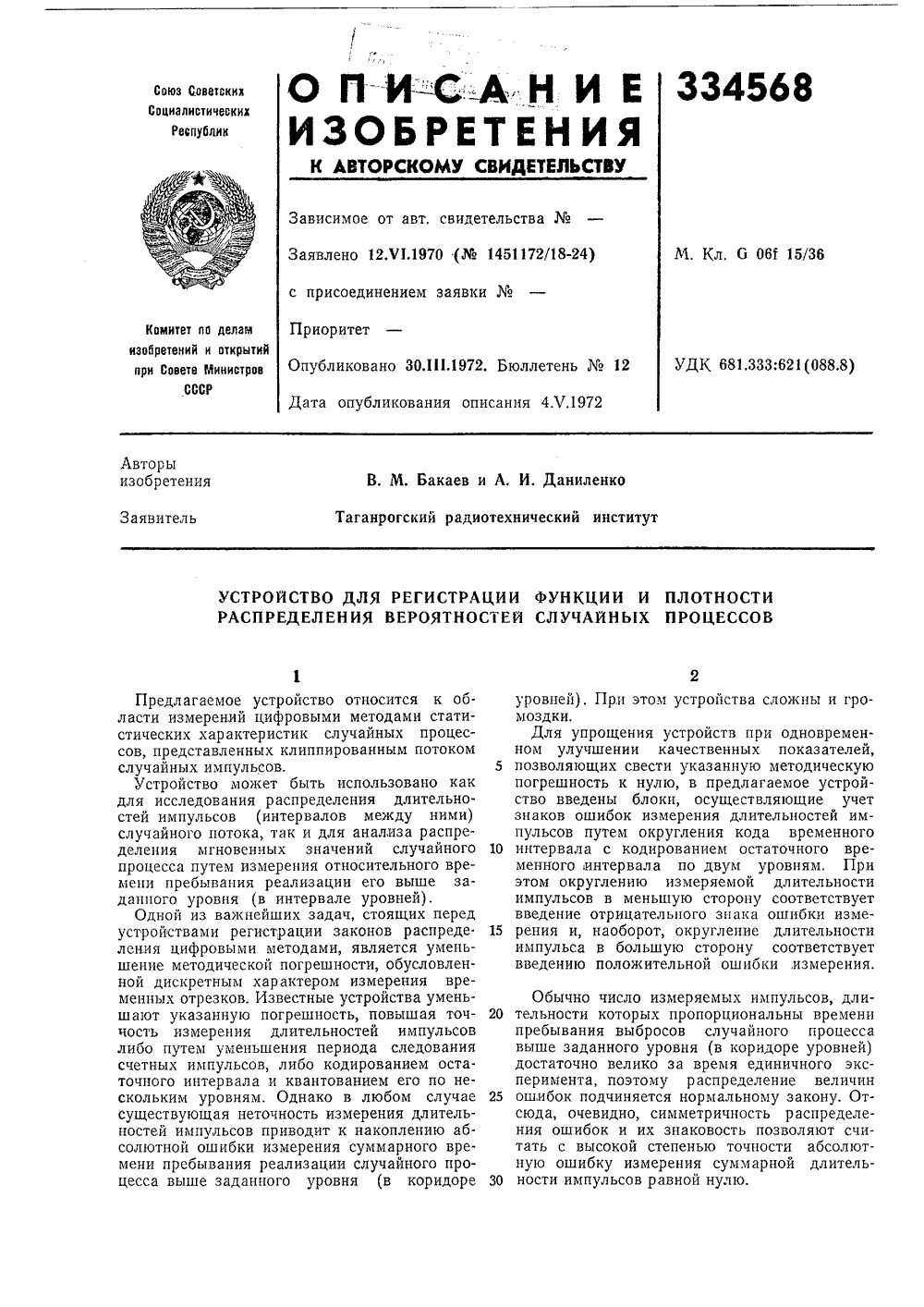

Номер патента: 334568

Опубликовано: 01.01.1972

Авторы: Бакаев, Даниленко

МПК: G06F 17/18

Метки: плотности, регистрации, функции

...Отсюда, очевидно, симметричность распределения ошибок и их знаковость позволяют считать с высокой степенью точности абсолютную ошибку измерения суммарной длитель ности импульсов равной нулю.Корректор Л, Царькова Редактор Е, Гончар Изд.493 Тираж 448 Заказ 1153/5 Подписное Типография, пр. Сапунова, 2 На чертеже изображена блок-схема устройства,Она содержит преобразователь 1 случайной величины; цифровой хронометр 2, схему формирования 3 пилообразного напряжения; пороговую схему 4 сравнения напряжений; схему совпадения 5, схему ИЛИ б и регистратор 7.Устройство работает следующим образом. Исследуемая случайная функция преобразуется узлом 1 (преобразователем случайной величины) в последовательность прямоугольных импульсов стандартной...

Номер патента: 338904

Опубликовано: 01.01.1972

Автор: Тихонов

МПК: G06G 7/19

Метки: корреляционной, сигналов, случайных, функции

...сигнала на модулятор 1 и схему вычитания 3 со схемы управления 15 поступают импульсные сигналы на счетный вход счетчика 14. Причем предварительно в счетчик 14 параллельно переписывается код с реверсивного счетчика 13. В момент запуска этот код соответствует максимальному числу, и после прихода первого же импульса со схемы управления 15 на выходе счетчика 14 появится сигнал, По этому сигналу прекращается подача импульсов на счетный вход счетчика 14, устанавливается требуемая величина порога в фиксаторе уровня 11, производится вычитание вспомогательного сигнала Ь(1) из входного случайного сигнала У(1), формирование стандартного сипнала на формирователе 8 и формирование сигнала сложение или вычитание в схеме 9,Таким образом, счетчики...

Номер патента: 342195

Опубликовано: 01.01.1972

Авторы: Рысенко, Сольницев, Харитоненко, Шалыт

МПК: G06G 7/19, G06G 7/52

Метки: корреляционной, процесса, случайного, функции

...в регистр осуществляется через ячейки передачи.Каждая ордината графика, попадая в блок временной задержки, сдвигается последовательно от первого до двадцатого регистра, после чего стирается, Сдвиг осуществляется командами, поступающими из устройства управления на второй вход блока. Величина временной задержки ординат определяется частотой команд сдвига, поступающих из устройства управления. С выхода блока временной задержки ординаты графика поступают на вход блока произведения, на первый вход которого поступают ординаты графика без задержки с выхода устройства ввода.Блок произведения состоит из регистра множимого регистра, множителя и регистра частичных произведений. Умножение производится в двоичной системе путем последовательных...

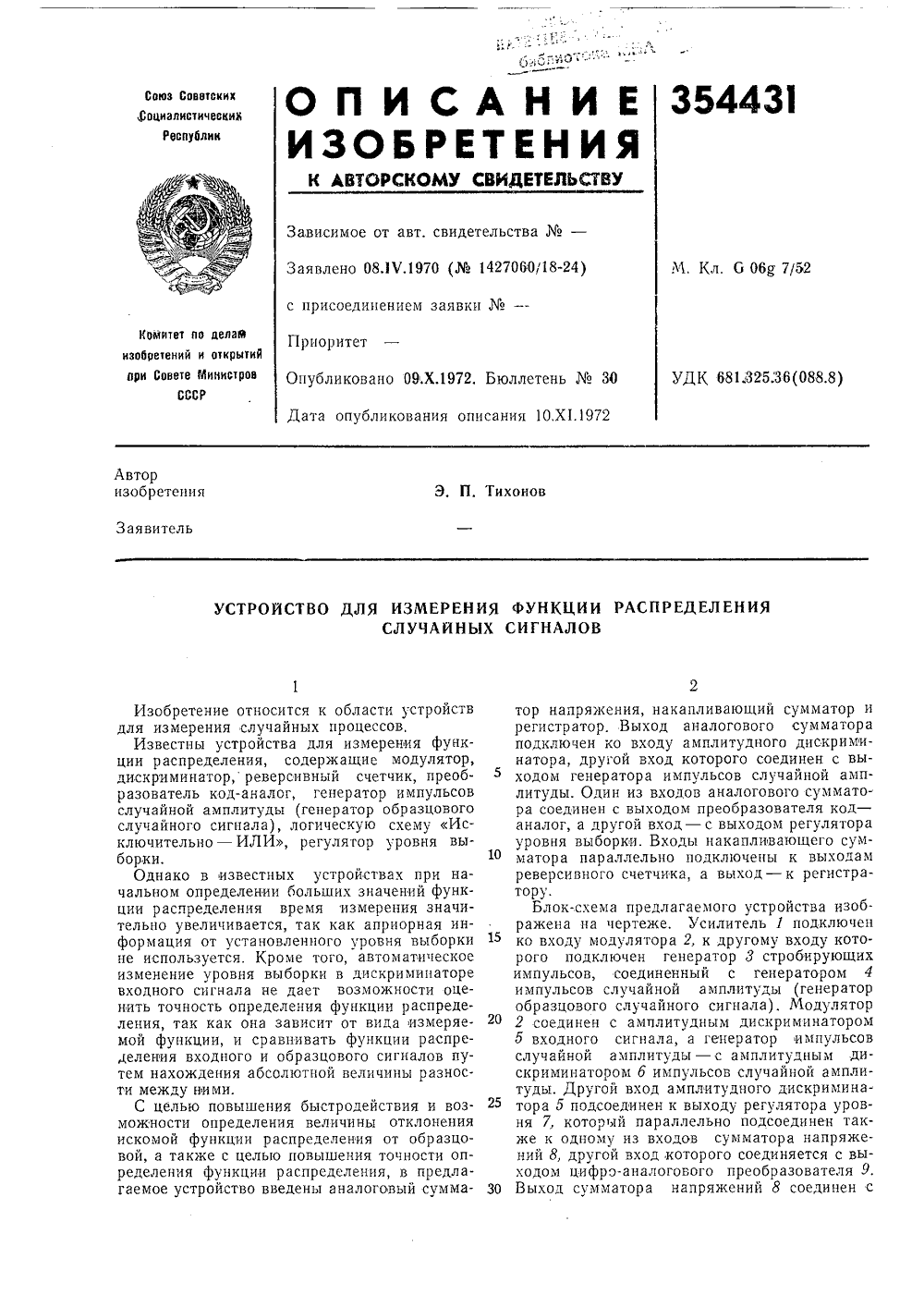

Номер патента: 354431

Опубликовано: 01.01.1972

Автор: Тихонов

МПК: G06G 7/52

Метки: распределения, функции

...сигналом заданного уровня напряжения подаются или не подаются импульсы. На другой вход логической схемы 10 поступают импульсы с амплитудного дискриминатора б. На один из входов амплитудного дискриминатора б поступают сигналы с выхода генератора 4, а на другой вход - напряжение выборки с сумматора 8. Следовательно, при установлении уровня выборки регулятором 7 он одновременно подается на входы амплитудных дискриминаторов 5 и б. Если функция распределения входного сигнала отличается от функции распределения сигналов генератора импульсов случайной амплитуды, то с выходов логической схемы 10 чаще посту. пают сигналы на реверсивный счетчик либо по шине сложения, либо по шине вычитания в зависимости от знака рассогласования искомой функции...

Номер патента: 354861

Опубликовано: 01.01.1972

Авторы: Воробьев, Климков, Сумцов, Шалимов

МПК: A61M 1/00

Метки: желчевыводящих, исследования, путей, функции

...зонда подсоединяют к патрубку 13 сосуда 12, Устройство включается, при этом начинает работать датчик давления 2 б, установленный на оливе 27 дуоденального зонда, Показания датчика через блок усилителей 22 непрерывно регистрируются самописцем 30 в течение всего времени исследования.При прохождении через сосуд 12 первой порции желчи уменьшается поток света, излучаемого осветителем 10, проходящего через сосуд 12 и падающего на фотодиод 11, Сигнал с фотодиода через блок усилителей 22 передается на синхронно работающие электромагнитный шаговый переключатель 5 и самописец 23. Самописец 23 имеет с самописцем 30 общий барабан, который совершает полный оборот за 2, 4 или 6 час и отмечает момент появления желчи, а храповое колесо б...

Номер патента: 355629

Опубликовано: 01.01.1972

Авторы: Аксельрод, Баду, Прыгунов, Смирнов

МПК: G06G 7/52

Метки: процесса, распределения, случайного, функции

...в соответствующей зоне. После определения вероятности попадания в каждую зону по показаниям на выходе усилителя от каждого конденсатора определяют функцию распределения вероятностей исследуемого процесса,Блок установки границ зон работает следующим образом,Предположим, что исследуемый процесс возрастает, Тогда реле 10 схем 7 определения знака производной входной переменной обесточена, и контакты его находятся в положении, показанном на фиг. 2. Положительное опорное напряжение, которое является верхней границей первой зоны (при этом, нижняя граница - нуль), через нормально закрытый контакт реле 10, инвертор 13 и суммирующий усилитель 15 подается на .вход дискриминатора зон б, При достижении процессом верхней границы дискриминатор зон...

Номер патента: 390507

Опубликовано: 01.01.1973

Авторы: Скрыпник, Стеклов

МПК: G05B 23/02

Метки: функции

...насыщения и люфта.Блок-схема устройства приведена на чертеже,5 Устройство содержит генератор 1, модельсистемы 2, модель чувствительности 3 системы, линейные звенья 4 модели системы, линейные звенья 5 модели чувствительности системы, вычислительные блоки б, нелинейныеО блоки 7, усилители 8 с управляемым коэффициентом усиления, функциональные операционные усилители 9 и поляризованные реле 10,Устройство работает следующим образом.5 Напряжение с выхода генератора 1 подается на вход модели системы 2, При этомсигналы на выходах функциональных операционных усилителей 9 появляются тогда, когдавеличины сигналов превышают величину, чисО лепно равную половинам ширин зон нечувствительности, или величину, численно равную ширине линейной...

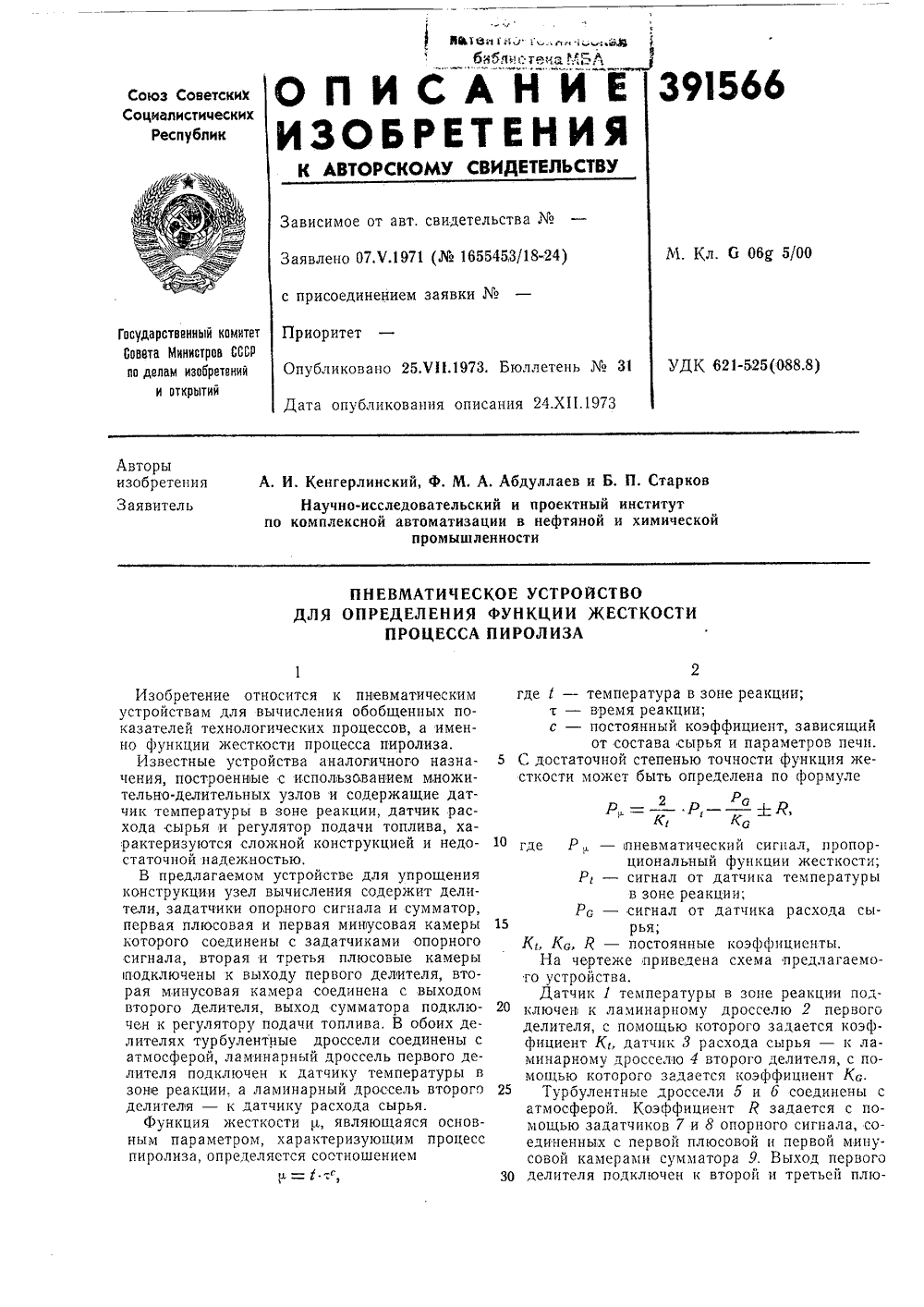

Номер патента: 391566

Опубликовано: 01.01.1973

Авторы: Абдуллаев, Вител, Старков

МПК: G06G 5/00

Метки: жесткости, пиролиза, пневматическое, процесса, функции

...процесспиролиза, определяется соотношением1, - .-с где 1 - температура в зоне реакции;т - время реакции;с - постоянный коэффициент, зависот состава сырья и параметров С достаточной степенью точности функци сткости может быть определена по форм 1 О де Р, - пневматическии сигнал, пропорциональный функции жесткости;Р, - сигнал от датчика температурыв зоне реакции;Рс - сигнал от датчика расхода сырья;Кь Ко, й - постоянные коэффициенты,На чертеже приведена схема предлагаемого устройства.Датчик 1 температуры в зоне реакции под ключен к ламинарному дросселю 2 первогоделителя, с помощью которого задается коэффициент Кь датчик 3 расхода сырья - к ламинарному дросселю 4 второго делителя, с помощью которого задается коэффициент Кс.25...

Номер патента: 394806

Опубликовано: 01.01.1973

Авторы: Лесков, Фомин, Фролов, Шпаков

МПК: G06G 7/19

Метки: корреляционной, коэффициентов, лагерра, разложения, ряд, функции

...а исполнительное устройство (фиг. 4) содержит коммутатор 18 и шаговый двигатель 19.Перед началом обработки случайного процесса устанавливается требуемое время усреднения и соответствующая ему частота тактовых импульсов. Частотный диапазон ортогональных фильтров (постоянные времени) устанавливается произвольным, Обрабатываемый сигнал подается одновременно на вход блока управления 1, на вход блока 2 ортогональных фильтров и на входы блока перемножения 3,5 10 15 20 25 30 35 40 45 50 55 60 65 Сигналы, представляющие собой произведение обрабатываемого сигнала и сигнала с выходов соответствующих ячеек фильтра, подаются с выходов блока перемножения на входы блока усреднения, на выходах которого к концу времени усреднения устанавливаются...

Номер патента: 395852

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06G 7/20

Метки: возведения, интеграла, квадрат, функции

...тогенератораствующий С где онцентрацпя разрянов в интегральной ртеже изображена блок-схема устрой На чества.Онасхемуго элемка тока всрхности катода;(нк (.) (Н 11 ч содержит электрохимическпй тетрод 1считывания, состоящую из пороговоснта 2, ключа 8, триггера 4 и источнисчитывания. к тстрода в режименапряжения, соответП г числитвано вгателявходноИзвдачи,ванныстаточ цснтрация разряжающпхся ой камсрс элсктрохпмиче 1 слястся уравнениемсо+ (с Гий(г) дг. (1)оконцентрации производить ра тока при (счч, то приэлектродной концснтразн электрода подчиняется395852 оставителв И. Шелипо Текред Т. Курили Редактор Е. Гонч ектор Л. Чуркин ПодписноеССР аказ 35224 Изд.,Я 9 Я Тираж 647 ИИПИ Государственного комитета Совета Министро по делам...

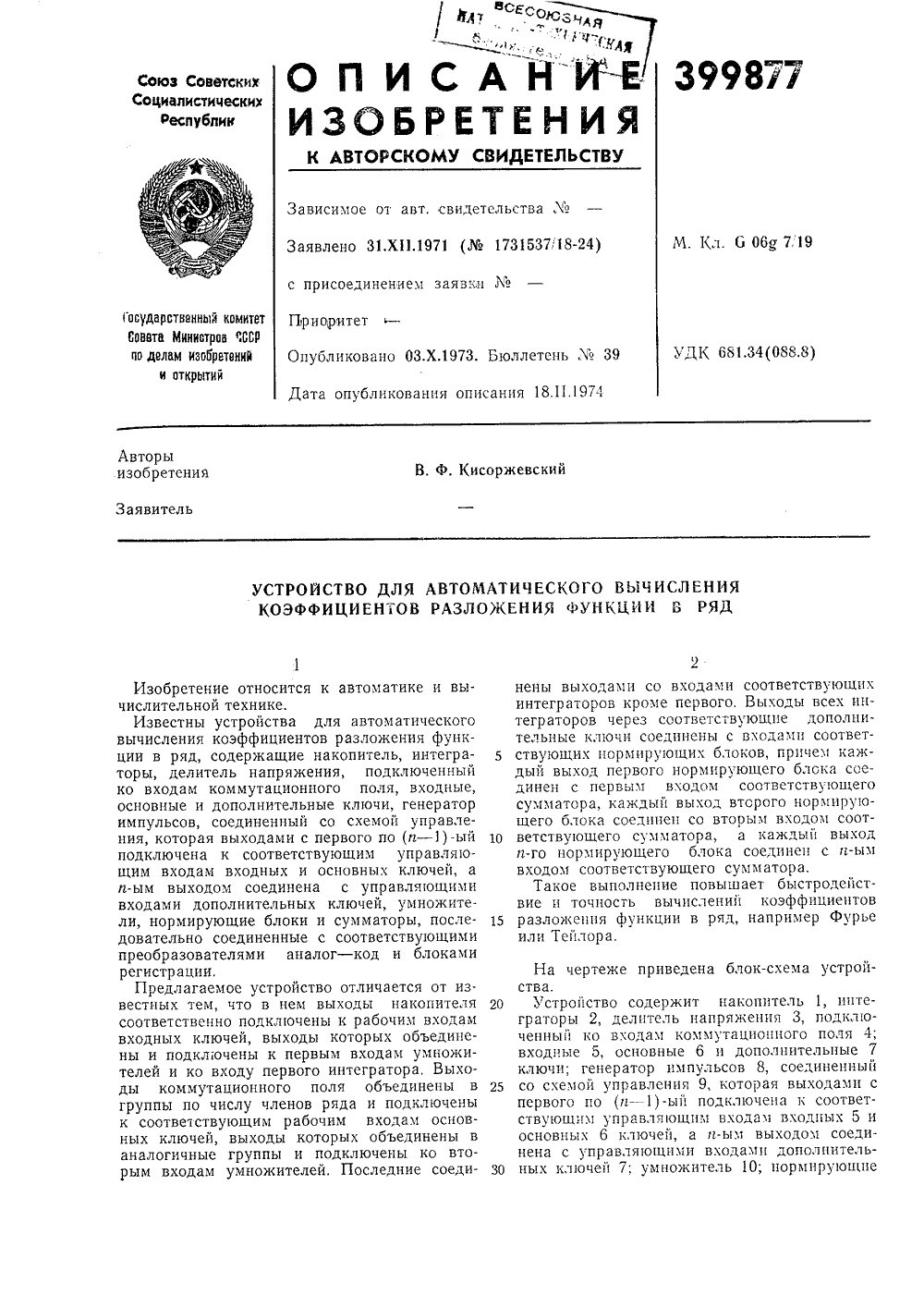

Номер патента: 399877

Опубликовано: 01.01.1973

Автор: Кисоржевский

МПК: G06G 7/19

Метки: вычисления, коэффициентов, разложения, ряд, функции

...3, подклювходам коммутационного поля 4; основные 6 и дополнительные 7 нератор импульсов 8, соединенный управления 9, которая выходами с(и - 1) -ый подключена и соответуправляющпм входам входных 5 и 6 ключей, а и-ым выходом соедиравляющими входапт дополнительй 7; умножитель 10; ттормирующт 1 е3блоки 11 и сумматоры 12, последовательно соединенные с соответствующими преобразователями аналог - код 13 и блоками регистрации 14.Устройство работает следующим образом.Исследуемая функция представляется в дискретном виде в накопителе 1 и формируется с помощью делителя напряжения 3 и коммутационного поля 4, которое служит для перехода от разложения функции в один ряд к разложению в другой ряд.Генератор импульсов 8 запускает схему управления 9,...

Номер патента: 399881

Опубликовано: 01.01.1973

Автор: Чулкова

МПК: G06G 7/625

Метки: запаздывания, моделирования, функции

...предлагаемое устройство, с целью упрощения его конструкции, введена дополнительная КС-цепь на последовательно соединенных конденсаторе и резисторе, которая включена между выходом операционного усилителя и выходом устройства.На чертеже представлена блок-схема предлагаемого устройства.Устройство содержит операционный усилитель 1, в цепь обратной связи которого включен конденсатор 2, параллельно которому присоединен Т-образный РС-фильтр 3, 4, 5 с резисторами 3, 4 в плечах, входную РС-цепь 6, 7 на последовательно соединенных коцдецсаторе 6 и резисторе 7, которая включена между входом устройства и входом операционного усилителя 1, и ЯС-цепь 8, 9 внешней обратной связи на параллельно соединенных конденсаторе 8 и резисторе 9, которая...

Номер патента: 404082

Опубликовано: 01.01.1973

МПК: G06F 7/544

Метки: видаz, вычисления, функции

...Уф,осуществляется устройством в соответствии со следующим алгоритмом, Так как Л:РХ+ у ==у(Х) +(У) (1) где Х = Х+ ЛХ; Г= У - ЛУ,(2) (3) то очевидпо(2 Х+ ЬХ) ЛХ= (2 У - Ь У) ЛУ,причем, если Х= Г, тоЛ = 1/ 2 Х = / 2 Г и У - Х = ЛХ+ Ь У, (4) 2. определить Х из выражения (2) Х= = Х+ЛХ (2) при ЛХ = 1;3. из выражепия (4) определить ЛУ;4. из выражения (3) определить Г,;5. сравнить Х, и У; ссли Х= - У то, 2= 2 Х,; если Х,ФУ то, пользуясь вышеуказанным алгоритмом, найти Х, и У и т. д.Устройство работает следующим образом.По шинам 11 и 12 величины Х и У заносятся в регистры 1 и 2, Затем по шине 14 в регистр 1 на суммирующие входы подаются сигналы приращений ЛХ, и в регистре 1 накапливается величина (ЛХ+Х). В регистр 2 с шины 15 приращений ЛУ...

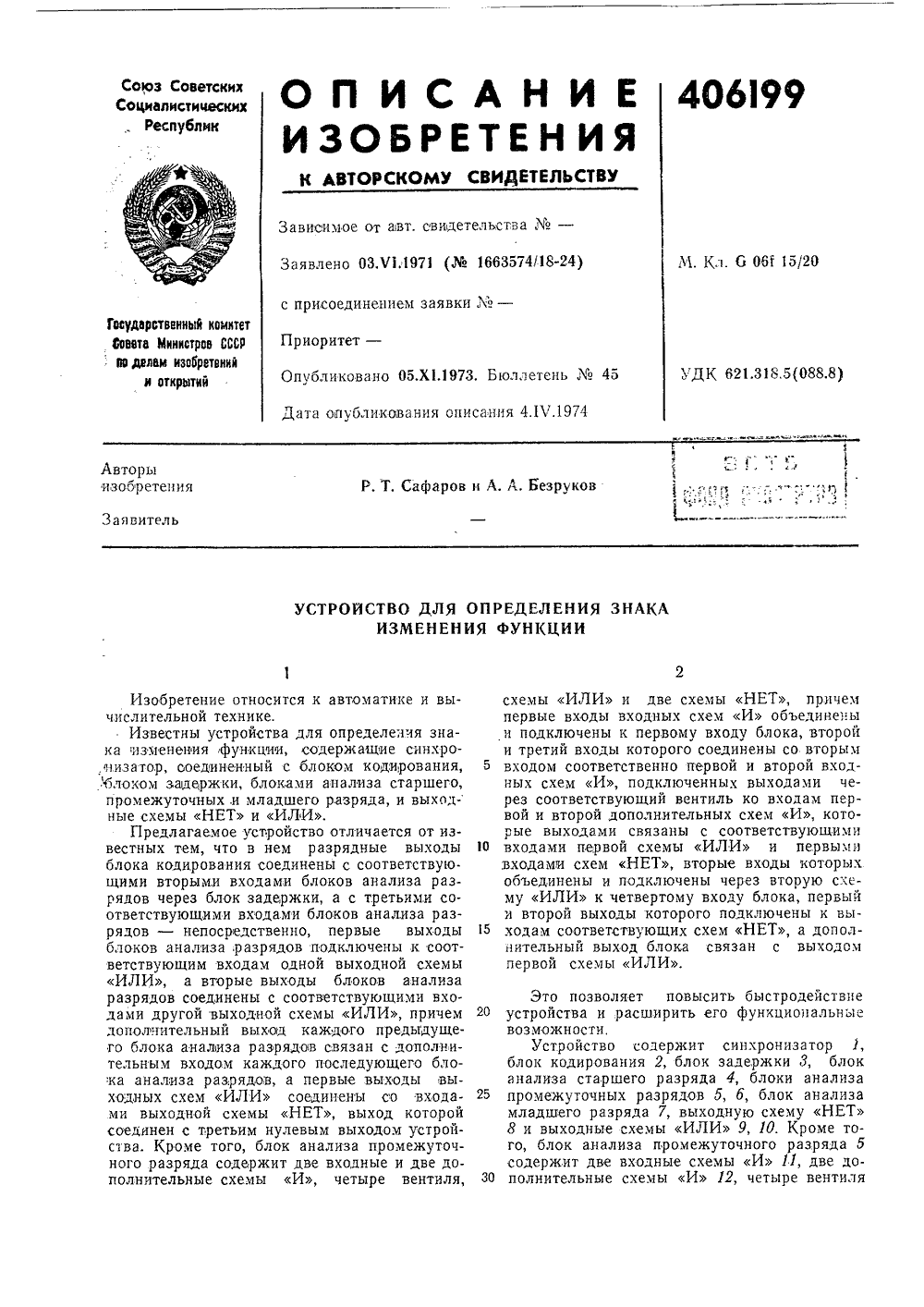

Номер патента: 406199

Опубликовано: 01.01.1973

Авторы: Безруков, Сафаров

МПК: G06F 17/10

Метки: знака, изменения, функции

...ИЛИ 10, Обе эти схемы связаг:ы с запрещающими входами выходной схемы НЕТ 8, которая соединена с синхронизатором 1, откуда на ее вход поступаю 1 тактовые сигналы с частотой следования ана. лизируемых чисел. При отсутствии сигналов на выходах схем ИЛИ 9, 10, свидетельствующем о равенстве 1-того и (1 - 1)-го чисел, появляется сигнал на выходе схемы НЕТ 8.Работа всех блоков устройства синхронизируется тактовыми сигналами синхронизатора 1.Блоки анализа промежуточных разрядов 5, 6 работают следующим образом (фиг. 2).На вход одной входной схемы И 11 подаются сигналы О или 1 с выхода блока кодирования 2, а на вход другой - сигналы О или 1, задержанные блоком задержки 3. Один из вентилей 13 пропускает только сигналы О, а другие вентили - только...

Номер патента: 407329

Опубликовано: 01.01.1973

Авторы: Баду, Прыгунов, Смирнов

МПК: G06G 7/52

Метки: процесса, распределения, случайного, функции

...импульсов.На фиг, 1 представлена блок-схема устройства; на фиг. 2 - график работы устройства.На фиг. 1 приняты следующие обозначения: 10 1 - блок квантования входного сигнала поуровню; 2 - реверсивный счетчик импульсов;3 - блок логической коммутации; 4 - блок дифференцирования; 5 - интегратор; б) - 6, - релейные элементы; 7 - 7, - набор емкостей 15 интегратора; 8 - 8 г - разделительные диоды.Раоота устройства состоит в следующем.На вход блока 1 квантования по уровнюпоступает случайный процесс. Диапазон изменения случайного процесса разбивается на зо ны, имеющие обозначения, как показано нафиг. 2: а+ - если значения процесса положительные, и гг -- если значения отрицательные.Ширина зоны определяется шагом блока квантования по уровню....

Номер патента: 408364

Опубликовано: 01.01.1973

Авторы: Айзенштейн, Памфилов, Юзвинкевич

МПК: G08C 19/38

Метки: погрешности, функции

...и эталонного элементов является совокупность узлов 1, б и 7, На валу 1 устройства жестко укреплен профилированный кулачок 8, профиль которого выполнен по закону известной функции по грешности следования эталонного приемника5. С профилем кулачка 8 кинематичсски связан ротор 9 вращающегося трансформатора 10, который является сравнивающим элементом корректирующего следящего блока. В его 20 состав входят такке усилитель 11, исполнительный двигатель 12 и редуктор 13, вход которого кинематически соединен со статором 14 вращающегося трансформатора 10 и через редуктор 15 - со статором 1 б эталонного при емника 5.При изготовлении устройства нулевое положение кулачка 8 совмещается с нулевым положением ротора 4 эталонного приемника 5, и перед...

Номер патента: 361463

Опубликовано: 01.01.1973

МПК: G06G 7/19, G06G 7/52

Метки: корреляционной, одной, оценки, процесса, реализации, случайного, функции

...запаздывания, с помощью которого выставляется необходимая величина интервала текущего усреднения Т,;. Таким образом, выходной сигнал фильтра текущего усреднения Л(1, т;) является функцией времени 1 для фиксированного значения временного сдвига т;. Этот сигнал подается на запоминающее устройство 5, выполненное на магнитной ленте, и одновременно на вход первого интегратора 4,Для определения составляющих средней корреляционной функции Р (т) интегратор 4 на операционном усилителе выполняет усреднение функций Р(1, с;). Постоянная времени интегратора Т равна длительности исходной реализации х(1). Выходной сигнал первого интегратора подается на вход блока коммутации б, управляемый программным устройством 7. Блок коммутации направляет...

Номер патента: 363987

Опубликовано: 01.01.1973

Автор: Вител

МПК: G06G 7/161

Метки: моделирования, функции

...напряжения, соответственно равные У и У. По окончании кахкдогозапускающего импульса транзисторы функциональных преобразователей вновь запираются, начинается процесс заряда конденсаторови напряжения на выходах функциональ ыхпреобразователей 1 и 2 уменьшаются по закону экспоненты. Таким образом, во времяидеиствця запускающего импульса напряжениена выходе функционального преобразователя1 равно У, а во время паузы изменяется по закону У е ц-; напряжение ца выходе функционального преобразователя 2 во время действия запускающего импульса равно 7, а во время паузы измепяется по закону УеПостоянная времени т преобразователя 2выбирается такой, чтобы напряжение ца еговыходе в коннице каждой паузы с достаточнойточностью можно было бы...

Номер патента: 367432

Опубликовано: 01.01.1973

Автор: Авраменко

МПК: G06G 7/52

Метки: весовой, параметрами, переменными, системы, физической, функции

...задаваемого на интервале О, Т, вычислим множественную авто- корреляционную функцию двоичных псевдослучайных сигналов Хс (с), Х 2 (1), , Хс (с) и ее графическое построение в координатах оо 12. В результате получим пространственную фигуру, изображенную на фиг. 1.На фиг. 1 показана нормированная множественная автокорреляционная функция Йхх(п, 12), а на фиг. 2 - ее сечение плоско- СТЬЮ ООГ 2.В связи с тем, что множественная автокорреляционная функция входных сигналов Рхх (1), 62) представляет собой последовательность пар аллепипедов, группирующихся вдоль прямой о = 12, основаниями которых служат квадраты со сторонами, равными Мс=1, 2, 3 и), правая часть уравнения (4) для всех 12(11 и фиксированных значений 1)=1 принадлежащих интервалу О,...

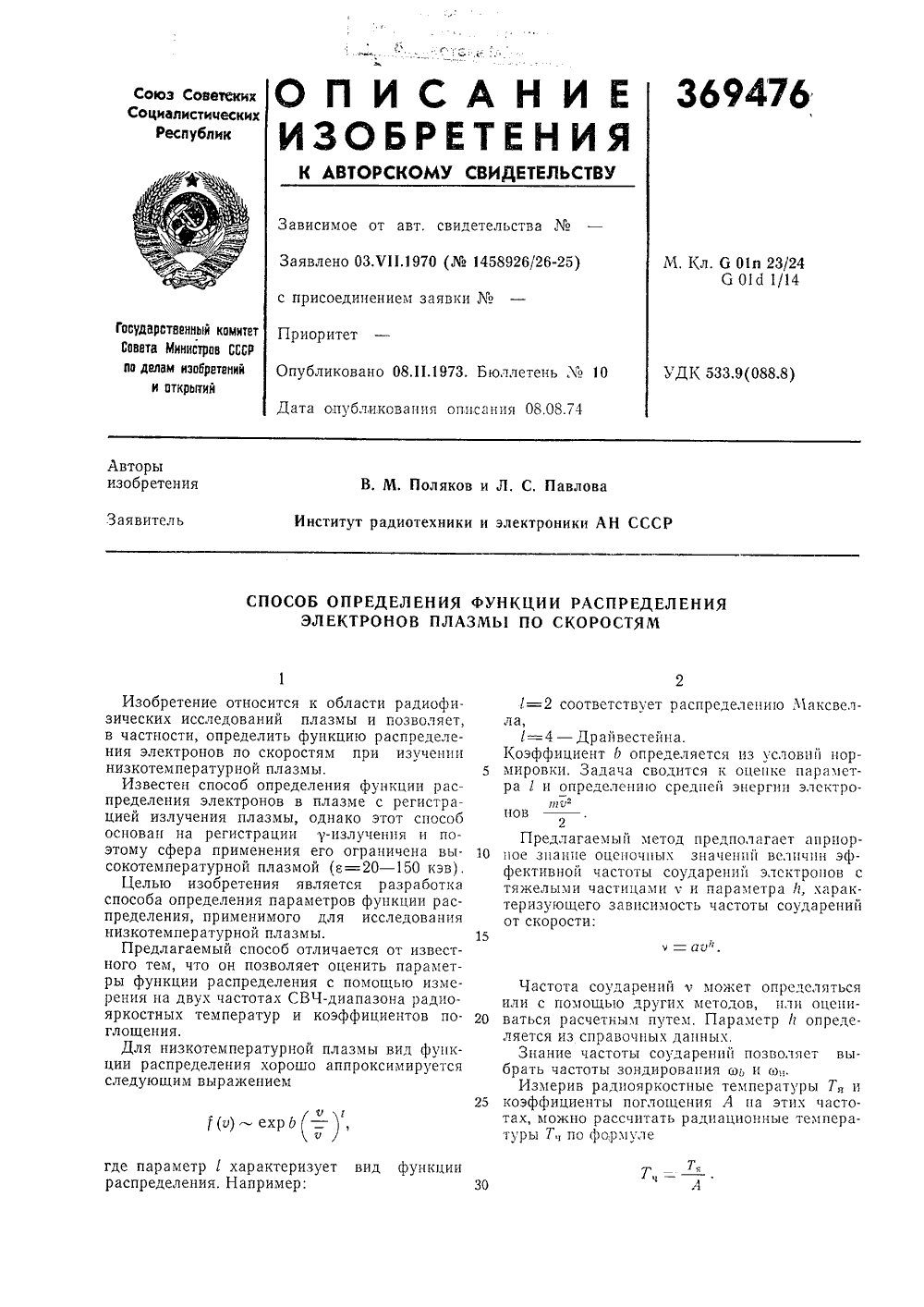

Номер патента: 369476

Опубликовано: 01.01.1973

Авторы: Павлова, Поль, Электроники

МПК: G01D 1/14, G01N 22/00

Метки: плазмы, распределения, скоростям, функции, электронов

...способ определения функции распределения электронов в плазме с регистрацией излучения плазмы, однако этот способ основан на регистрации у-излучения и поэтому сфера применения его ограничена высокотемпературной плазмой (в=20 в 1 кэв).Целью изобретения является разработка способа определения параметров функции распределения, применимого для исследования низкотемпературной плазмы.Предлагаемый способ отличается от известного тем, что он позволяет оценить параметры функции распределения с помощью измерения на двух частотах СВЧ-диапазона радиояркостных температур и коэффициентов поглощения,Для низкотемпературной плазмы вид функции распределения хорошо аппроксимируется следующим выражением мын метод предполагает априороценочных значений...
