Способ измерения характеристической функции случайной фазы квазигармонических сигналов

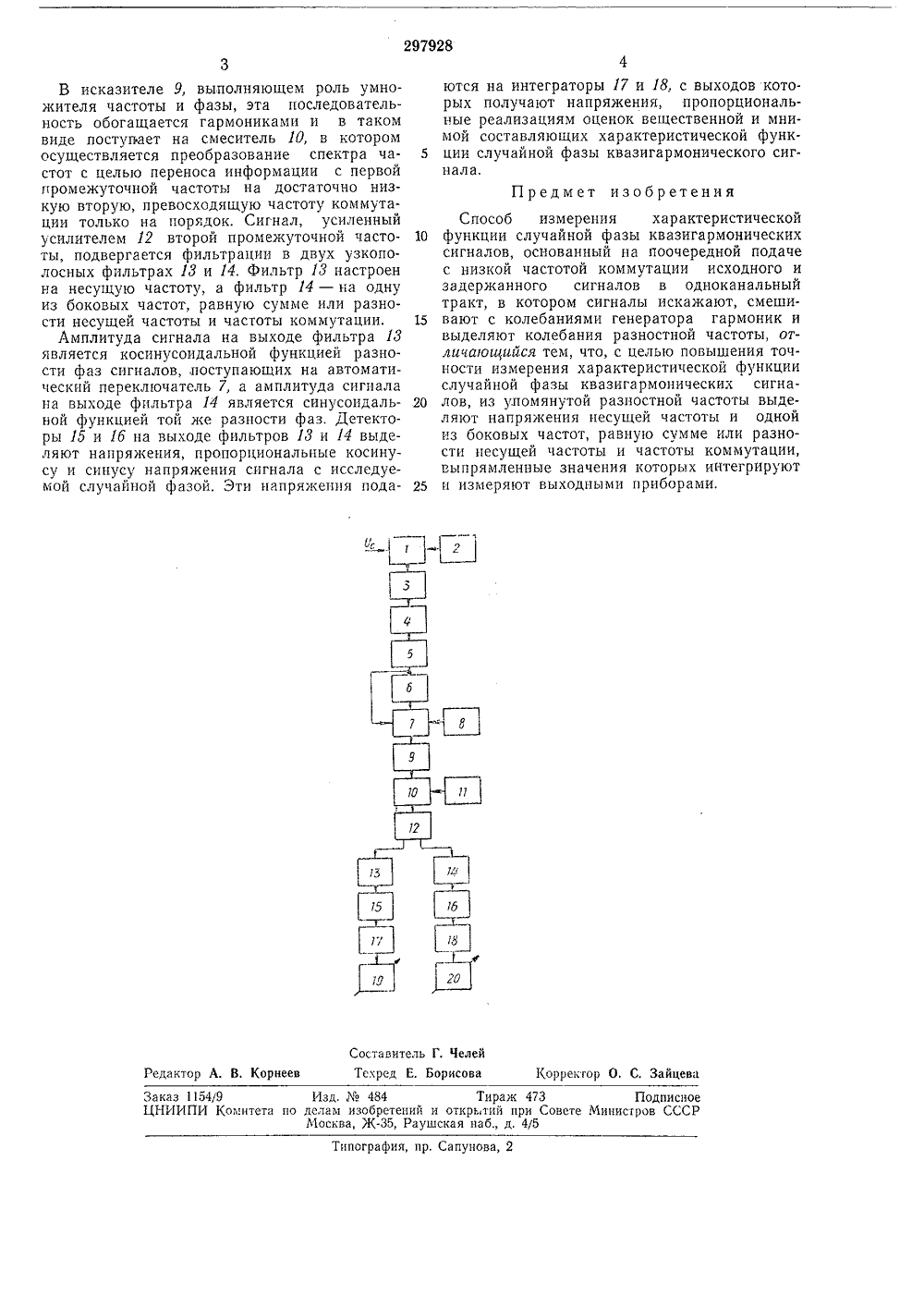

4 Оп й 11 Т,;Е. ; й уды библиотека 1 БД Союз Советских СоциалистическиРеспублик ИЗОБРЕТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВ ависимое от ав идете ства27529/26-9) б 01 г 25 влено 26,.196 рисоединением заявкКомитет по делам зобретеный и открытий при Совете Миккстров СССРПриорите Опубликовано 11Дата опубликован 1,1971. Бюллетень М 10я описания 10 Х.1971 621,317,373 (088.8) Автор зобр ения О. А. Скрипник, Г. Н. Потапова, В. В. Литвинов и А. Д. Ниженский Институт электродинамики АН Украинской СС аявите СПОСОБ ИЗМЕРЕНИЯ ХАРАКТЕРИСТИЧЕСКОЙ фУНКЦ СЛУЧАЙНОЙ ФАЗЫ КВАЗИГАРМОНИЧЕСКИХ СИГНАЛ адиоизмерителья характеристичеазы квазигармони 1 й на сравнении 5 фазой задержанноройств, используютом, что они являпот одновременноо и задержанного 10 ковыми преобразоми и симметрироышение точностикой функции слу еских сигналов. Это достигается тем, чт жение несущей частоты и из боковых частот, равной сти несущей частоты и ча выпрямленные значения к ют и измеряют выходными туды этих напряжений е квадратурная составляющ ской функции случайной ф ческих сигналов.На чертеже приведена ф ма устройства, осуществля мый способ. о выделяют напрянапряжение одной сумме или разно стоты коммутации, оторых коммутируприборами. Амплисть нормальная и ие характеристиче азы квазигармониункциональная схеющего предлагаеИз ной Из ской чески фазы го си ются го пр сигна вател вани Це измер чайнобретение относится ктехнике.вестен способ измеренфункции случайной фх сигналов, основанньисходного сигнала сгнала. Недостатки устэтот способ, состоят вдвухканальными, требеобразования исходноглов звеньями с одинаьными характеристикая обоих каналов.ль изобретения - повения характеристичесой фазы квазигармонич Устройство содержит смеситель 1, первый гетеродин 2, полосовой фильтр 3, усилитель- ограничитель 4, усилитель б первой промежуточной частоты, звено задержки б, автоматический переключатель 7, мультивибратор 8, исказитель 9, смеситель 10, второй гетеродин 11, усилитель 12 второй промежуточной частоты, узкополосные фильтры 13, 14, амплитудные детекторы 15, 1 б, интеграторы 17, 18, приборы постоянного тока 19, 20,Квазигармонический сигнал с исследуемой случайной фазой смешивается с сигналом первого гетеродина 2 в смесителе 1 для преобразования несущей частоты входного сигнала в первую промежуточную частоту, выделяемую полосовым фильтром 3, который производит задержку сигнала во времени.Затем полученный сигнал ограничивается по амплитуде в усилителе-ограничителе 4 и через усилитель 5 промежуточной частоты поступает на исказитель 9 непосредственно и через звено задержки б, При этом исходный и задержанный сигналы поступают на исказитель,поочередно благодаря непрерывной работе автоматического переключателя 7. В результате на вход исказителя 9 воздействует периодическая последовательность импульсов коммутации низкой частоты, заполненная более высокочастотными квазигармоническими колебаниями.297928 Предмет изобретения Составитель Г. Челейдактор А. В. Корнеев Тсхред Е. Борисова Корректор О. С, Зайцева Заказ 154/9 Изд.484 Тираж 473ЦНИИПИ Комитета по делам изобретений и открытий при Совете МиниМосква, Ж, Раушская наб., д. 4/5 одписнов ССС пография, пр. Сапунова,В исказителе 9, выполняющем роль умно- жителя частоты и фазы, эта последовательность обогащается гармониками и в таком виде поступает на смеситель 10, в котором осуществляется преобразование спектра частот с целью переноса информации с первой промежуточной частоты на достаточно низкую вторую, превосходящую частоту коммутации только на порядок. Сигнал, усиленный усилителем 12 второй промежуточной частоты, подвергается фильтрации в двух узкополосных фильтрах 13 и 14. Фильтр 13 настроен на несущую частоту, а фильтр 14 - на одну из боковых частот, равную сумме или разности несущей частоты и частоты коммутации.Амплитуда сигнала на выходе фильтра 13 является косинусоидальной функцией разности фаз сигналовпоступающих на автоматический переключатель 7, а амплитуда сигнала на выходе фильтра 14 является синусоидальной функцией той же разности фаз, Детекторы 15 и 1 б на выходе фильтров 13 и 14 выделяют напряжения, пропорциональные косинусу и синусу напряжения сигнала с исследуемой случайной фазой. Эти напряжения подаются на интеграторы 17 и 18, с выходов которых получают напряжения, пропорциональные реализациям оценок вещественной и мнимой составляющих характеристической функ ции случайной фазы квазигармонического сигнала. Способ измерения характеристической 10 функции случайной фазы квазигармоническихсигналов, основанный на поочередной подаче с низкой частотой коммутации исходного и задержанного сигналов в одноканальный тракт, в котором сигналы искажают, смеши вают с колебаниями генератора гармоник ивыделяют колебания разностной частоты, отличающийся тем, что, с целью повышения точности измерения характеристической функции случайной фазы квазигармонических сигна лов, из упомянутой разностной частоты выделяют напряжения несущей частоты и одной из боковых частот, равную сумме или разности несущей частоты и частоты коммутации, выпрямленные значения которых интегрируют 25 и измеряют выходными приборами,
