Пневматическое устройство для определения функции жесткости процесса пиролиза

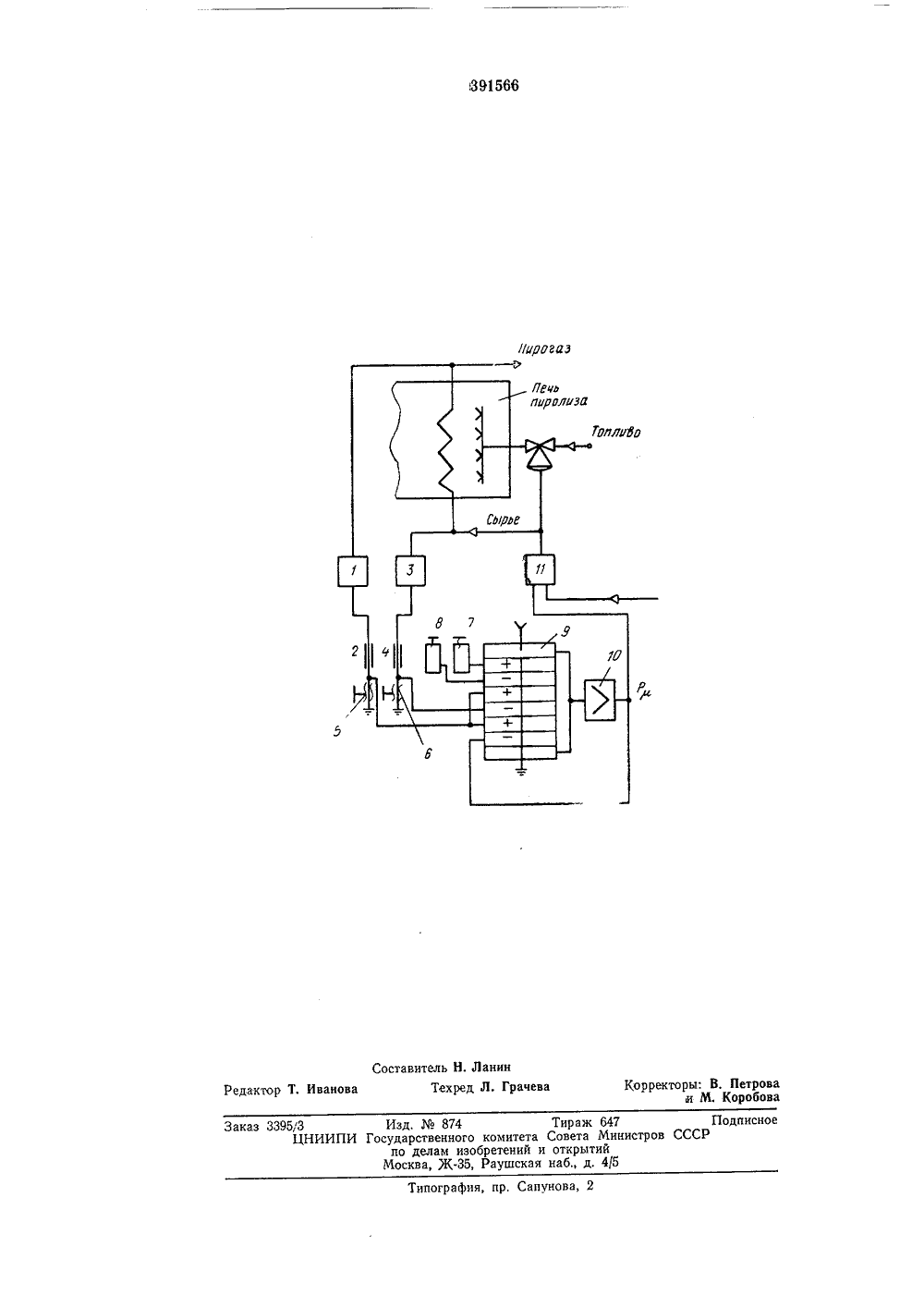

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 391566 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 07.Ч,1971 ( 1655453/18-24) М. Кл. б 06 д 5/00 исоединением заяв ПриоритетОпубликовано 25.Ч 11.1973. БюллетеньДата опубликования описания 24.Х 11.197 Государственный комитет Совета Министров СССР по делам изобретений и открытийУДК 621-525(О 88,8) Авторы зобретени А. И. Кенгерлинский, Ф, М. А. Абдуллаев и Б Научно-исследовательский и проектный по комплексной автоматизации в нефтяной промышленноститарков явител нститутхимической ПНЕВМАТИЧЕСКОЕ УСТРОИСТВОПРЕДЕЛЕНИЯ ФУНКЦИИ ЖЕСТКОСТПРОЦЕССА ПИРОЛИЗА 2 щииечн. же- ле Ко г Изобретение относится к пневматическимустройствам для вычисления обобщенных показателей технологических процессов, а именно функции жесткости процесса пиролиза,Известные устройства аналогичного назначения, построенные с использованием множительно-делительных узлов и содержащие датчик температуры в зоне реакции, датчик .расхода сырья и регулятор подачи топлива, характеризуются сложной конструкцией и недостаточной надежностью,В предлагаемом устройстве для упрощенияконструкции узел вычисления содержит делители, задатчики опорного сигнала и сумматор,первая плюсовая и первая минусовая камерыкоторого соединены с задатчиками опорногосигнала, вторая и третья плюсовые камерыподключены к выходу первого делителя, вторая минусовая камера соединена с выходомвторого делителя, выход сумматора подключен к регулятору подачи топлива, В обоих делителях турбулентные дроссели соединены сатмосферой, ламинарный дроссель первого делителя подключен к датчику температуры взоичке реакции. а ламинарный дроссель второгоделителя - к датчику расхода сырья.Функция жесткости р, являющаяся основным параметром, характеризующим процесспиролиза, определяется соотношением1, - .-с где 1 - температура в зоне реакции;т - время реакции;с - постоянный коэффициент, зависот состава сырья и параметров С достаточной степенью точности функци сткости может быть определена по форм 1 О де Р, - пневматическии сигнал, пропорциональный функции жесткости;Р, - сигнал от датчика температурыв зоне реакции;Рс - сигнал от датчика расхода сырья;Кь Ко, й - постоянные коэффициенты,На чертеже приведена схема предлагаемого устройства.Датчик 1 температуры в зоне реакции под ключен к ламинарному дросселю 2 первогоделителя, с помощью которого задается коэффициент Кь датчик 3 расхода сырья - к ламинарному дросселю 4 второго делителя, с помощью которого задается коэффициент Кс.25 Турбулентные дроссели 5 и 6 соединены сатмосферой. Коэффициент Й задается с помощью задатчиков 7 и 8 опорного сигнала, соединенных с первой плюсовой и первой мину- совой камерами сумматора 9. Выход первого 30 делителя подключен к второй и третьей плюсовым камерам сумматора, а выход второго делителя - к второй минусовой камере сумматора. В состав сумматора входит усилитель мощности 10, выход которого соединен с регулятором 11 подачи топлива. Выходной сигнал Р, усилителя характеризует функцию жесткости.Высокая точность вычисления определяется нелинейной характеристикой делителей, построенных на ламинарном и турбулентном дросселях. Предмет изобретенияПневматическое устройство для определения функции жесткости процесса пиролиза, содержащее датчик температуры, расположенный в зоне реакции, датчик расхода сырья, регулятор подачи топлива и узел вычисления, отличаюиееся тем, что, с целью упрощения конструкции, узел вычисления содержит делите ли, задатчики опорного сигнала и сумматор,первая плюсовая и первая минусовая камеры которого соединены с задатчиками опорного сигнала, вторая и третья плюсовые камеры подключены к выходу первого делителя, вто рая минусовая камера соединена с выходомвторого делителя, выход сумматора подключен к регулятору подачи топлива, ламинарный дроссель первого делителя подключен к датчику температуры, ламинарный дроссель вто рого делителя - к датчику расхода сырья, атурбулентные дроссели обоих делителей соединены с атмосферой.391566дирагаэСоставитель Н, Лапин Редактор Т. Иванова Техред Л, Грачева Корректоры: В, Петроваи М. Коробова Заказ 3395,3 Изд. Мо 874 Тираж 647 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий Москва, Ж, Раушская наб д, 4/5Типография, пр, Сапунова, 2
