Устройство для моделирования функции zх”

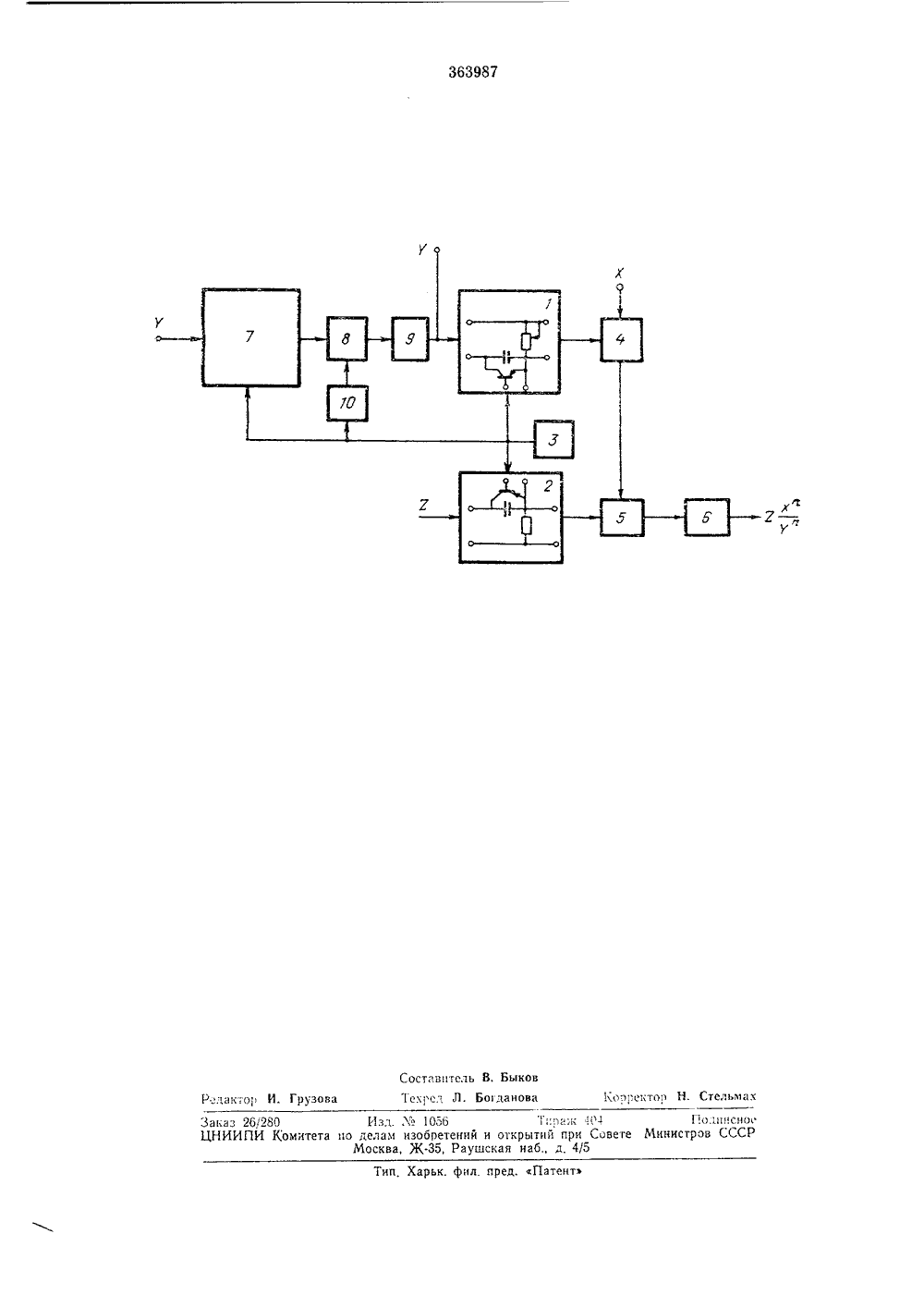

1 тР"г 36398 Союз Советских Социалистических РеспубликОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства М -Заявлено 16.Х.1970 (Ж 1491690/18-24 с присоединением заявки Ъо 1491694/1 Ч, Кл. б 06 д 716 Комитет по деламобретений и открытийри Совете ЫинистровСССР иоритет -бликовано 25.Х 11 с 1972, Бюллетень Ъо 4 за 1973 УДК 681.335.5(088.8) ата опубликования описания 21,11.1 Авторизобретени М. С. Грановский Всесоюзный научно-исследовательский институт по машинам для промышленности строительных материаловаявител УСТРОЙСТВО ДЛЯ МО РОВАНИЯ ФУНКЦИИ Л - -,блок-схема устрой ц любых,ост ыцолнения операции положительных чц Это достигается циональных преобр де резистора, соед и транзистора, п конденсатору. С целью исклю стабильности част устройство дополнсловых знатем, что к азователей иненного с одключенно чениях и.аждый из функ- выполнен в виконденсатором, го параллельно чения поготы генераительно с шности от не тора импульсов, одержит третий Изобретение относится к области вычислительной техники и может найти применение в сцстемах автоматического контроля, регулирования и управления различными процессамц,Известны множительно-делительные устройства, содержащие функциональные преобразсватели входных напряжений в перцодичес. кце последовательности однополярных синусоцдальных импульсов, схему сравнения преобразованного напряжения, электронный ключ, отпираемый выходным сигналом схемы сравнения, и сглаживающий фильтр.Сдцако такие устройства имеют ограни- ценные функциональные возможности, поскольку с их помощтцо можно моделировать рассматриваемую функцию только при единичном значении показателя степени.Цель изобретения - обеспечение возможХ функциональный преобразователь, электронный ключ, второй сглажцвающцй фильтр нлогическую схему НЕ,На чертеже показана5 ства,Устройство состоит цз функццоцальцых преобразователей 1 ц 2, гсцератора 3 импульсов,схемы 4 сравнения, электронного ключа 5 исглаживающего фильтра б. Напряжение Ут 0 подключают к входу преобразователя 1, а напряжение Л - к входу преобразователя 2. За.пускающие входы обоих преобразователейсоединены с выходом гецерато 1 за,3 импульсов, выход преобразователя 1 - с одним из15 входов схемы 1 сравнения,выход преобразователя 2 через электронный ключ 5 - с входом сглаживающего фцльгра б, а управлясщий вход ключа 5 - с выходом схемы 4 сравнения.20 Каждь.й цз функциональных преобразователей 1 и 2 представляет собой последовательное соединение резцстора с конденсатором, подключенным параллельно транзистору.Переход база-эмцттер транзистора является25 запускающим входом преобразователя, а зажимы резистора - выходными зажимами преобразователя. В преобразователе 1 резисторвыполнен в виде переменного сопротивления.Для цскгпочецця погрешностей, вносимых00 нестабильностью частоты генератора 3 цм30 3540 50 55 60 пульсов, устройство дополнительно содержитфункциональный преобразователь 7, аналогичный преобразователям 1 и 2, электронный ключ, логическую схему НЕ 9 и сглаживающийфильтр 10.Устройство работает следующим образом.Выходные прямоугольные импульсы от генератора 3, воздействуя на запускающие входы функциональных преобразователей 1 и 2,насыщают транзисторы этих преобразователей. При этом конденсаторы разряжаются через очень малые сопротивления открытыхтранзисторов и на выходах преобразователей1 и 2 устанавливаются напряжения, соответственно равные У и У. По окончании кахкдогозапускающего импульса транзисторы функциональных преобразователей вновь запираются, начинается процесс заряда конденсаторови напряжения на выходах функциональ ыхпреобразователей 1 и 2 уменьшаются по закону экспоненты. Таким образом, во времяидеиствця запускающего импульса напряжениена выходе функционального преобразователя1 равно У, а во время паузы изменяется по закону У е ц-; напряжение ца выходе функционального преобразователя 2 во время действия запускающего импульса равно 7, а во время паузы измепяется по закону УеПостоянная времени т преобразователя 2выбирается такой, чтобы напряжение ца еговыходе в коннице каждой паузы с достаточнойточностью можно было бы считать равнымнулю, Постоянная времени преобразователя 1отличается в и раз от постоянной времени преобразователя 2.Выходное напряжение преобразователя 1сравнивается с напряжением Х при помощисхемы 4 сравнения. На выходе этой схемысравнения в каждом периоде преобразованияв отрезке времени, когда Х становится больше, чем выходное напряжение преобразователя 1, появляется импульс, отпирающий электронный ключ Б. При этом открывшийся ключпропуакает через себя на вход сглаживающегофильтра 6 выходное напряжение функционального преобразователя 2.Постоянная составляющая импульсной последовательностц на выходе ключа б, выделяемая с помощью сглажпвающего фильтр6, равна - Л-;Изменение величины показатсля степениосуществляется изменением постоянной времени функционального преобразователя 1 с помощью переменного сопротивления,В частном случае выполнения множительЛцо-делцтельной операции 7, постоянную ьреГ мени преобразователя 1 делают равной постоянной времени преобразователя 2. При этом с целью исключения погрешности от нестабильности частоты генератора 3 импульсов напряжение У следует подключить к входу дополнительного функционального преобразователя 7, постоянная времени которого также равна и который также запускается прямоутольными импульсами генератора 3. Электронный ключ 8, запираемый импульсами генератора, инвертированными с помощью логической схемы НЕ 9, пропускает во время пауз генератора выходное напряжение преобразователя ца вход сглаживающего филфьтНапряжение ца выходе электронного ключа 8 представляет собой периодическую последовательность экспоценци альных импульсов, постоянная составляющая которых, выдеглеццая сглаживающим фильтром 10, равна - ; У. Ее подключают на вход преобразователя 1 взамен напряжения У. Очевидно, что в этом случае напряжение на выходе устройства не зависит от периода Т преобразователя. Предмет изооретепия 1. Устройство для моделирования фупкципДлЛ - содержащее два функциональных преобразователя, генератор импульсов, подключенный к входам преобразователей, схему сравнения, вход которой подключен к выходу первого функционального преобразователя, и элекпронный ключ, соодиненный с выходом второго функционального преобразователя, выходом схемы сравнения и входом первого сглаживающего фильтра, отличпющееея тем, что, с целью моделирования функции при любых положительных значениях показателя степени, каждый функциональный преобразователь выполнен в виде резистора, соединенного с конденсатором, и транзистора, подключенного параллельно конденсатору.2. Устройство по п. 1, отличающееся тем, что, с целью исключения погрешности от нестабильности частоты генератора импульсов, оно дополнительно содержит функциональный преобразователь, электронный ключ и второй сглаживаоший фильтр, включенные последовательно, а также логическую схему НЕ, выход которой соединен с входом электронного ключа, при этом входы третьего функционального преобразователя и логической схемы НЕ подключены к генератору импульсов, а выход второго сглаживаюцего фильтра соединен с входом первого функционального преобразователя,363987 Составитель В. Быков Тскпсл Л. Богданова 1 мррсктор И. Стельмак Р лактор И. Грузова Заказ 26/280 Изл. М 1056 Тпракк -1,0 з 1 олписиоЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская иаб., д. 4/5 Тип, Харьк. фил. пред, Патент
