Устройство для срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

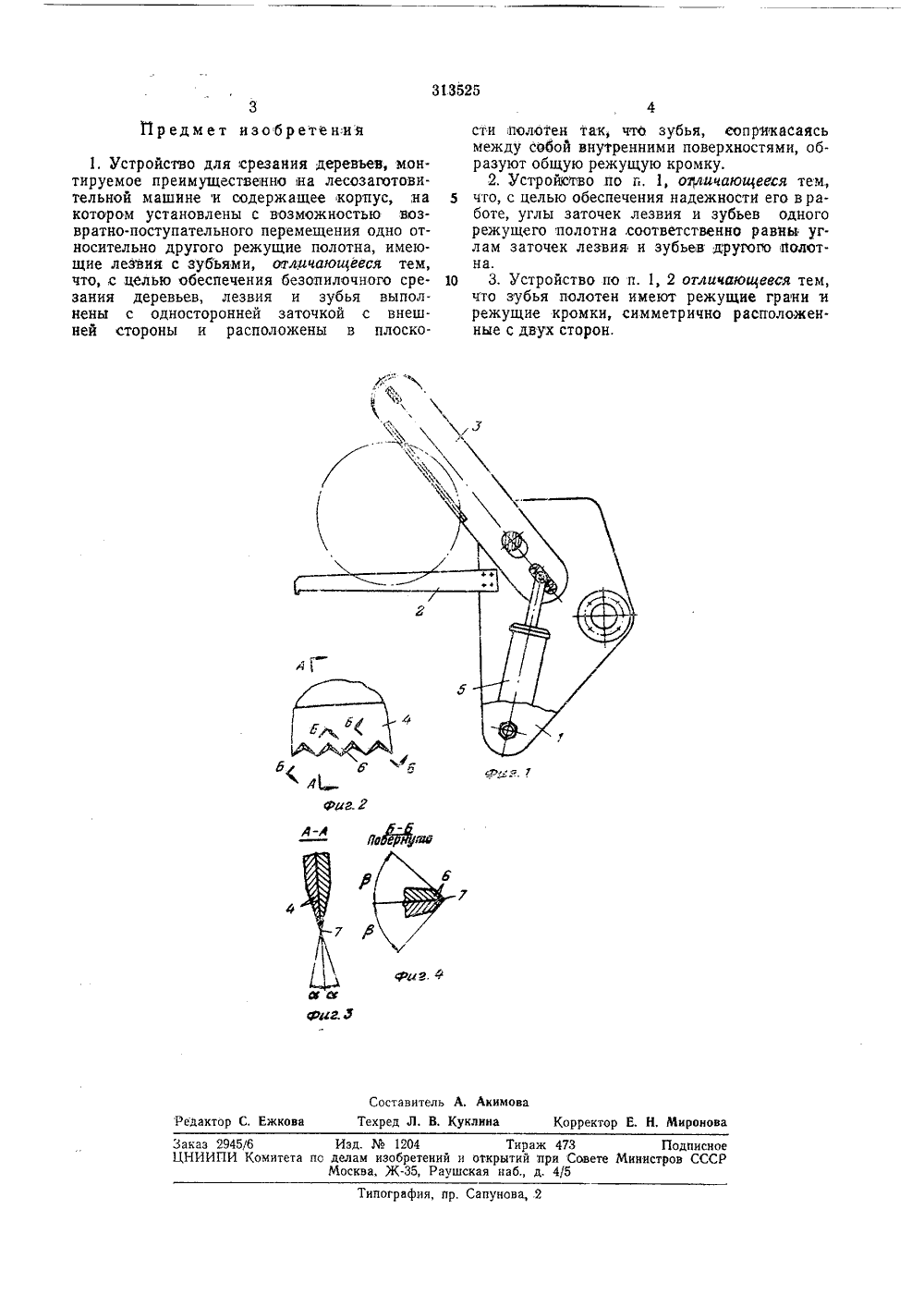

ОПИСА й ИЕ ИЗОБРЕТЕН ИЯ 31352 Саюа Советских Социалистических Рвопу 0 дикК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельстваМПК А 01 д 23/О 8 В 27 Ь 5(аОЗаявлено 15,Ч 1).1969 ( с присоединением заяв Ло 1349150/29-3оритет -Комитет ао делам ооретеиий и открытий ри Совете Министров СССР(088,8) сания 26,Х.19 Дата опубликования Авторыизобретен Скоков, О. В, федосеев и Н,В, Михайлов кун явител ЕЗАНИЯ ДЕРЕВЪ СТРОЙ СТВО 2 лотен 3 внешней другом,заюра,Изобретение касается технологического оборудования лесозаготовительных машин.Известные устройства содержат корпус, на котором установлены с,возможностью возвратноэпоступательного,перемещения относительно друг друга режущие, полотна, имеющие лезвия с зубьями.Однако эти устройства не обеспечивают безопилочного резания и конструктивно сложны, так как содержат кроме режущих 10 полотен еще и вращающуюся цепочку с зубьями, которая выносит опилки из пропила.Цель изобретения - обеспечить безопилочное срезывание деревьев и устойчивую работу устройства. 15Достигается это тем, что лезвия и зубья режущих полотен выполнены с односторонней заточкой с внешней стороны и расположены в плоскости полотен так, что зубья, соприкасаясь друг с другом своими внутрен ними поверхностями, образуют общую режущую кромку.Кроме того углы заточех лезвия и зубьев одного режущего полотна соответственно равны углам заточек лезвия и зубьев друго го полотна, причем зубья полотен могут иметь режущие грани и режущие кромки, симметрично расположенные с двух сторон.Иа фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - фрагмент 30 режущего полотна с зубчатым лезвием; на фиг. 3 - разрез по А - А на фиг. 2; на фиг.4 - разрез по Б - Б на фиг. 2.Устройство содержит корпус 1,;на котором жестко закреплен подрезающий нож 2, возвратно-поступательно перемещающиеся друг относительно друга с помощью кривошипно-шатунного механизма режущие полотна 3 с зубчатыми лезвиями 4 и гидроцилиндр 5 для поперечной подачи.Лезвия 4 и зубья б режущих по имеют одностороннюю заточку сстороны и соприкасаются друг собразуя общую режущую кромку 7.Заточка лезвий 4 режущих полотен 3 выполнена на один и тот же угол а, а заточказубьев б на угол р,Лесозаготовительную машину останавли. вают около дерева, срезающее устройство переводят из транспортного положения в рабочее, при этом подрезающий нож 2 касается дерева на требуемой высоте резания. Затем включают гидроприводы 5 поперечной подачи и кривошипно-шатунного механизма, сообщающего полотнам противоположное возвратно-поступательное движение. Как только режущие полотна 3 касаются дерева, подрещий нож 2 врезается в древесину до упоа режущие полотна 3, перерезая волокна, ср ез ают дер ево.Заказ 2945/6 Изд.1204 Тираж 473 ПодписноеЦНИИПИ Комитета пс делам изобретений и оТкрытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 ипография, пр. Сапунова, 2 1, Устройство для срезания деревьев, монтируемое преимущестненно на лесозаготовительной машине и содержащее корпус,;на котором установлены с возможностью вюзвратно-поступательного перемещения одно относительно другого режущие полотна, имеющие лезвия с зубьями, жличающееся тем, что, с целью обеспечения безопилочного срезания деревьев, лезвия и зубья выполнены с односторонней заточкой с внешней стороны и расположены в плоскости .полотен так, чтО зубья, соприкасаясьмежду собой внутренними поверхностями, образуют общую режущую кромку.2. Устройсгво по п. 1, о 21 личающееся тем,5 что, с целью обеспечения надежности его в работе, углы заточек лезвия и зубьев одногорежущего полотна, соответственно равны углам заточек лезвия и зубьев другого полотна,10 3. Устройство по и. 1, 2 отличающееся тем,что зубья полотен имеют режущие графини ирежущие кромки, симметрично расположенные с двух сторон,
СмотретьЗаявка
1349150
В. В. Михайлов, В. А. Скоков, О. В. Федосеев, Н. П. Яскунов
МПК / Метки
МПК: A01G 23/087, B27B 11/00, B27B 23/00
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-313525-ustrojjstvo-dlya-srezaniya-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для срезания деревьев</a>
Способ изготовления зубьев полотен пил
Номер патента: 542597
Опубликовано: 15.01.1977
Автор: Зубцов
МПК: B23D 65/04
...заточки зуба, затем обрабатывают зубья инструментами, размещенными в наборе через шаг зуба, после чего пакет полотен пил устанавливают зеркально относительно первоначального положения, а набор инструментов сдвигают на один шаг и вновь обрабатывают зубья.На фиг. 1 изображена обработка набором 5 фрез пакета полотен пил на первом и второмпереходах; на фиг. 2 - полученный профиль зуба.Способ осуществляется следующим образом.Пакет полотен пил 1 располагают так, что бы линия их торцов с плоскостью полотен пилсоставляла угол, равный углу заточки зуба.Производится фрезерование всего пакета набором фрез 2 через шаг зубьев напроход.После этого пакет полотен пил устанавлива ют зеркально первоначальному положению,набор фрез сдвигают на один шаг...
Штамп для получения режущего инструмента удлиненной формы с зубьями
Номер патента: 990395
Опубликовано: 23.01.1983
МПК: B21K 5/04
Метки: зубьями, инструмента, режущего, удлиненной, формы, штамп
...выталкиватель изделий, а также устройство для создания противодавления, в контейнере, матрице ивыталкивателе выполнены пазы, причемв контейнере и матрице выполнены пазыпо Форме, соответствующей выступающей части зубьев, а в выталкивателе - 10по форме, соответствующей части зубьев, входящей в сердцевину инструмента,На чертеже приведена схема предлагаемого штампа, 15Пазы в контейнере и матрице позволяют свободно закладывать зубья инструмента в штамп и затеи выталкиватьготовое изделие. 5 4торые выступающей из пазов матрицы частью входят в его пазы, После окончания процесса наштамповки готовое составное изделие выталкивается иэ штампа выталкивателем 4. Выталкиватель 4 приводится в движение штоком цилиндра противодавления (не...
Способ заточки задних поверхностей зубьев цилиндрических многолезвийных режущих инструментов
Номер патента: 1565652
Опубликовано: 23.05.1990
Авторы: Гаврилов, Зайцева, Куприянов, Лейн, Федоров, Шпиньков
МПК: B24B 3/00
Метки: задних, заточки, зубьев, инструментов, многолезвийных, поверхностей, режущих, цилиндрических
...зуба 4 размещают между осью Инструмента 1 и осью абразивного круга 2.Выполнейие всех указанных условий обесг 1 ечивает образование выпуклого профиля задней поверхности затачиваемого зуба инструмента с регламентированной величиной затылования. Радиус К образующей криволинейной поверхности превышает радиус г Инструмента 1 К)г) для того, чтобы контактирование абразивного круга 2 и затачиваемого инструмента 1 происходило по криволинейной рабочей поверхности.При К(г инструмента такое контактирование не происходит. При К= г осуществляется шлифование цилиндрической поверхности на зубе, при этом задний угол равен нулю и затылование отсутствует.При К - г- криволинейная рабочая поверхность абразивного круга переходит в коническую, т. е....
Устройство для плющения и форлювания зубьев полотен пил
Номер патента: 324738
Опубликовано: 01.01.1972
Авторы: Иностранна, Ностранцы, Федеративна
МПК: B23D 63/04
Метки: зубьев, пил, плющения, полотен, форлювания
...гидравлическом цилиндре 21, расположенном на упорном плече 4.Над находяшимся в рабочем положении плОшиль 55 гм пальцем 8 расположена наковальня 9. Наковальня размещена в П 5 Пр 5 вляющей держателя 1 и может с помошь.о винта 22 регулироваться в продольном направлении. Снизу от держателя предусмотрен обычный зажим для полотна пилы, состояший из расположенных с обеи сторон полотна пилы зажимных кулачков 28 и 24, из которых зажимной кулачок 24 может перемешаться относительно неподвиж ного кулач ка 28. Зажимной кулачок 28 может перемешаться с помощью винта со шкалой в вырезе держателя 1 перпендикулярно полотну пилы 3. Обд кулачка на одном конце имеют по выступу 2 д, к которым прилегают приводимые в положение зажатия кулачки 10 с...
Способ заточки зубьев режущего инструмента
Номер патента: 1161343
Опубликовано: 15.06.1985
Авторы: Емельянов, Ким, Энгельке
МПК: B24B 3/58
Метки: заточки, зубьев, инструмента, режущего
...и винт 5, Корпус шпинделя инструмента 6 установлен на столе станка (не показан) посредством кронштейна 7 и оси 8 цилиндрического шарнира. На оси 8 установлена с возможностью поворота направляющая 9, которая взаимодействует с направляющими 10, неподвижно закрепленными на корпусе шпинделя инструмента б. Параллельно шпинделю инструмента 2 в корпусе б установлен вал 11, на котором закреплены упор 12 и зубчатый сектор 13, взаимодействующий с зубчатым колесом 14, закрепленным на шпинделе 2. В паз насадки 3 вставлен зуб обкаточного резца 15 до торцового упора 4 и закреплен винтом 5.Способ заточки зубьев обкаточного резца заключается в следующем.Корпус шпинделя инструмента 6 с помощью кронштейна 7 устанавливают на сто 25 ле круглошлифовального...
