Устройство для срезания и повала деревьев

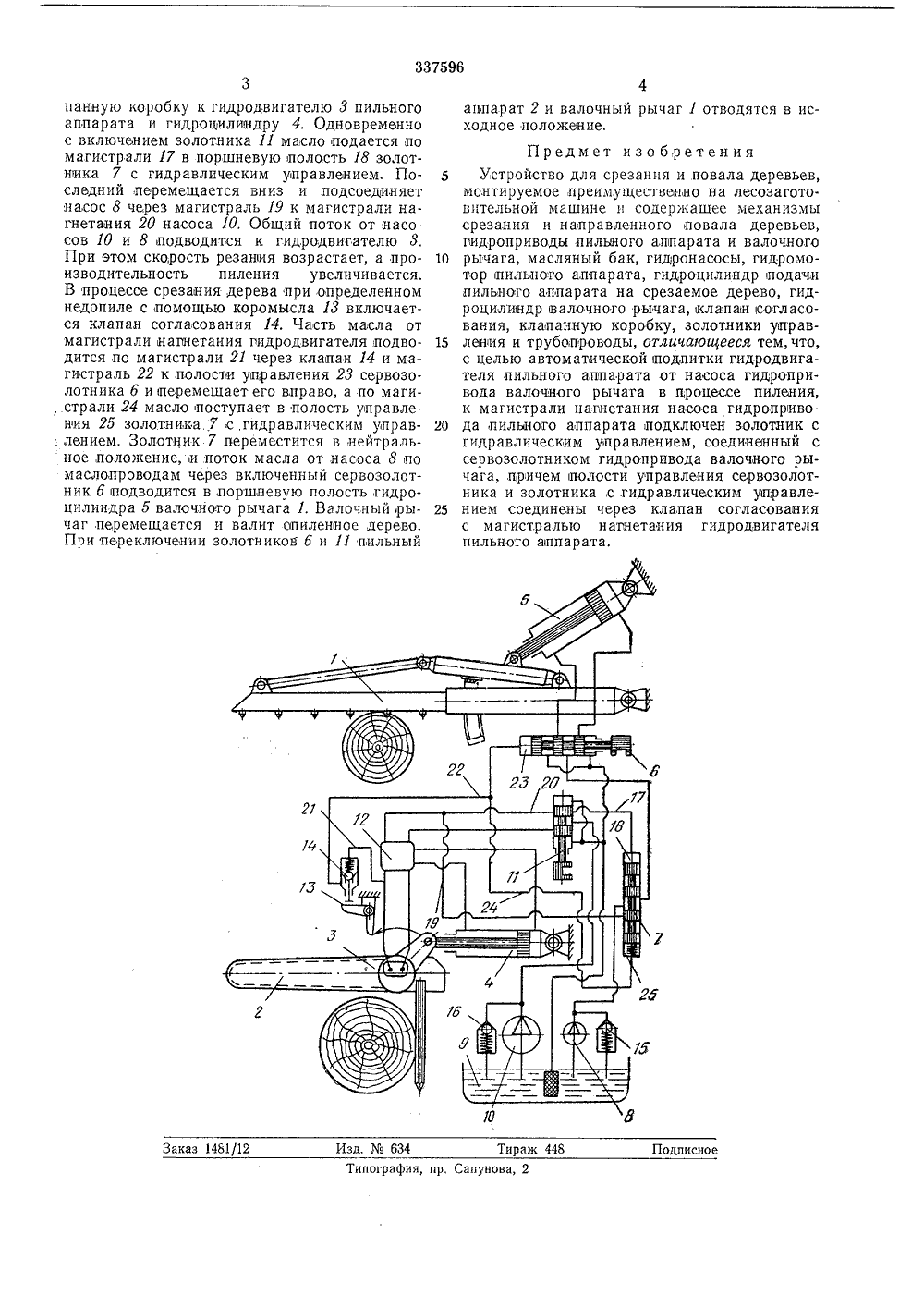

Союэ Соеетскик Социалистических Республикитет по делам иэооретении и открыт при Совете Мииистро СССРАвторыизобретения В. Н. Смолин и Р. Люмано ентральный научно-исследовательский и проек институт механизации и энергетики лесной п Заявит конструкторскиышлеииости РЕВЪЕВ СТРОЙСТВО ДЛЯ СРЕЗАНИЯ И ПОВ 1Изобретение относится к устройствам для срезания и повала деревьев и может быть использовано в лесной промышленности.Известны устройства аналогичных назначений, монтиремые преимущественно на лесозаготовительной машине и содержащие механизмы срезания и направленного повала деревьев, гидропроводы пильного аппарата и валочного рычага, масляный бак, гидронасосы, гидродвигатель,пильного аппарата, гидроцилиндр подачи пильного аппарата на срезаемое дерево, гидроцилиндр валочного рычага, клапан согласования, клапанную коробку, золотники управления и трубопроводы. Однако эти устройства не обеспечивают использования мощности, подведенной к насосу гидро- привода механизма, повала; кроме того, на пиление расходуется только та часть мощности двигателя лесозаготовительной машины, которая,подводится к насосу гидропривода механизма срезания,Цель изобретения - автоматическая подпитка гидродвигателя пильного аппарата от насоса гидропривода валочного рычага в процессе,пиления. Для этого к магистрали нагнетания насоса гидропривода,пильного аппарата,подключен золотник с гидравлическим управлением, соединенный с сервозолотником гидропривода валочного рычага, причем полости управления сервозолотника и золотника с гидравлическим управлением соединены череклавдиан согласования с магистралью нагнетния гидромотора пильното аппарата,На чертеже изображено предлагаемое уст.5 ройство, общий вид.Оно состоит из валочного,рычага 1 и пильного аппарата 2 с гдироприводом. Пильныйаппарат приводится в действие гидродвигателем 3 и гидроцилиндром 4. Валочный рычаг10 перемещается гидроцилиндром 5. Сервозолотник б и золотник 7 с гидравлическим управлением служат для регулирования потока жидкости, подаваемой насосом 8 из маслобака 9.Однотипный с гидродвигателем 3 насос 10 по 15 дает жидкость через золотник 11 и клапаннуюкоробку 12 к гидродвигателю 3 и гидроцилиндру подачи пильного аппарата механизмасрезания 2. Коромысло 13 и клапан согласования 14 служат для включения золотников б20 и 7. Предохранительные клапаны 15 и 1 б служат для защиты гидроприводов валочного ипильного механизмов от,перегрузок.При включенни золотника б вправо насос 8подает жидкость из бака 9 через золотник 7,25 а золотник б в гидроцилиндр 5 валочного рычага 1. Валочный рычаг перемещается и,поджимает дерево, Затем золотник б устанавливается в нейтральное положение,При включенни золотника 11 вверх насосзо 10 подает масло через распределитель и кла337596 Заказ 14 Ы/12 Изд. Мо 634 Тираж 448 Типография, пр, Сапунова, 2 Подписное панную коробку к гидродвигателю 3 пильного аппарата и гидроцилиндру 4. Одновременно с включением золотника 11 масло подается по магистрали 17 в поршневую полость 18 золотника 7 с гидравлическим управлением. Последний перемещается вниз и подсоединяет насос 8 через магистраль 19 к магистрали нагнетания 20 насоса 10. Общий поток от насосов 10 и 8 подводится к гидродвигателю 3. При этом скорость резания возрастает, а производительность пиления увеличивается. В процессе срезания дерева при определенном недопиле с помощью коромысла 18 включается клапан согласования 14. Часть масла от магистрали напнетания гидродвигателя,подводится,по магистрали 21 через класная 14 и магистраль 22 к,полостями управления 23 сервозолотника б и перемещает его вправо, а по маги,.страли 24 масло поступает в полость управления 25 золотника 7 с,гидравлическим управ, лением. Золотник 7 переместится в нейтральное положение, и поток масла от насоса 8 по маслопроводам через включенвый сервозолотник б подводится в поршневую полость гидропилиндра б валочного рычага 1. Валочный рычаг перемещается и валит опиленное дерево.При переключении золотников 6 и 11 пильный аппарат 2 и валочный рычаг 1 отводятся в исходное положение,Предмет изобретения5 Устройство для срезания и повала деревьев,монтируемое, преимущественно на лесозагото.вптельной машине и содержащее механизмысрезания и направленного повала деревьев,пидроприводы пильного аппарата и валочного10 рычага, масляный бак, гидронасосы, гидромотор пильното аппарата, гидроцилиндр подачилильного аппарата на срезаемое дерево, гидроцилиндр валочного рычага, клапан согласования, клапанную коробку, золотники управ 15 ления и трубопроводы, отличающееся тем,что,с целью автоматической подпитки гидродвигателя пильного аппарата от насоса гидропривода валочного рычага в процессе пиления,к магистрали нагнетания насоса гидроприво 20 да пильното аппарата подключен золотник сгидравлическим управлением, соединенный ссервозолотником гидропривода валочного рычагапричем полости управления сервозолотника и золотника,с гидравлическим уаравле 25 нием соединены через клапан согласованияс магистралью нагнетания гидродвигателчпильното аппарата,
