Устройство для обмыва отдельных деревьев

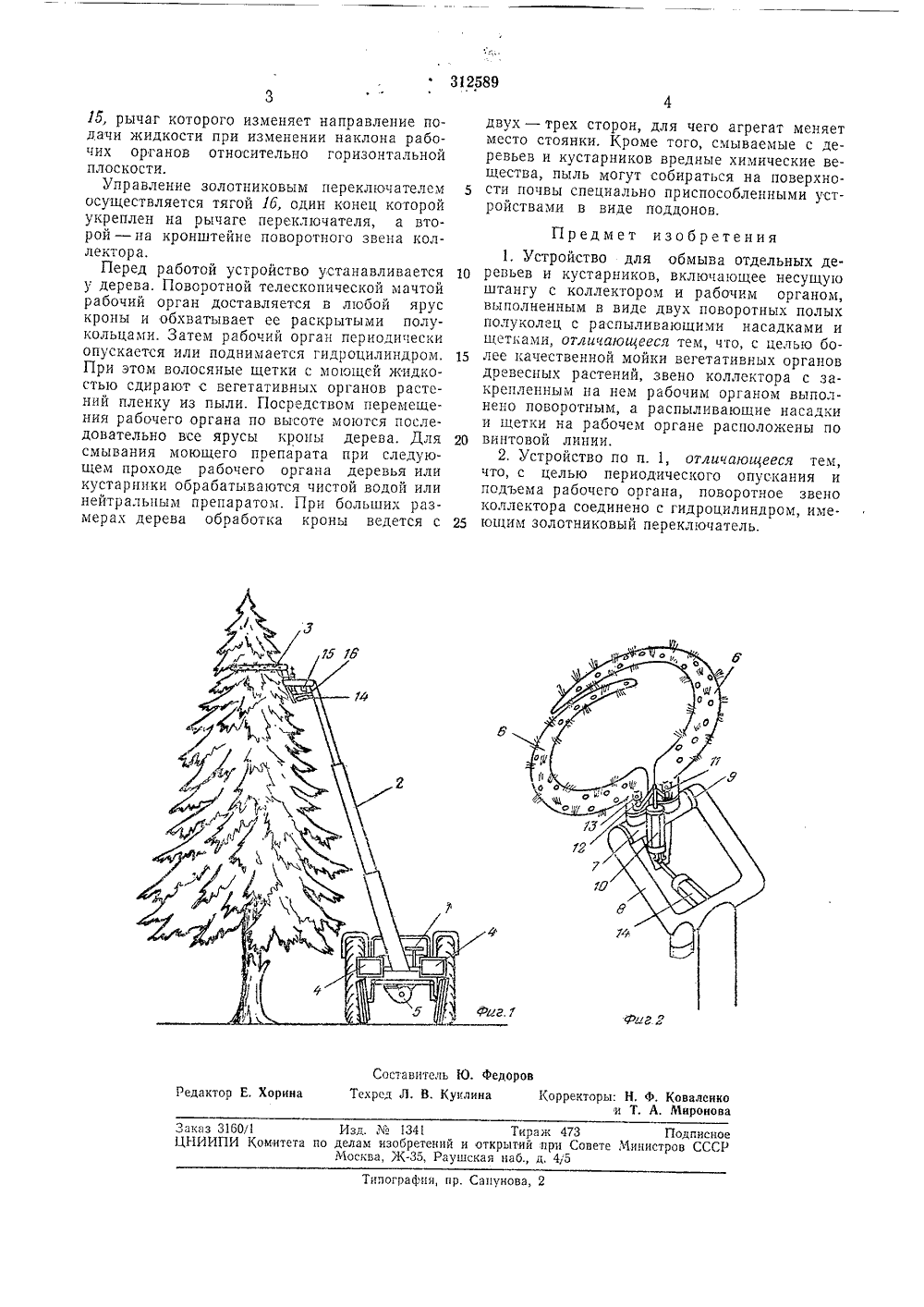

фОдЙ, в "ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соав Советски Социалистически РеспубликЗависимое от авт, свидетельстваЗаявлено 02.Х 11 9 ( 1381519/30-15 МПК А 01 гп 7/00 А 01 13/10 исоединением заявкиКомитет ло деламобретений и открытийри Совете МинистровСССР тор итет Опуб.1971. Бюллетеньописания 10,Х 11,197 овано 31,ДК 632.982.05.9(088.8 убликова Авторыизобретенит шин и И. С, Алие в, 1 О, Г, Нестеров, Д. М Заявите Московская ордена Л сельскохозя йст ина и ная а Я ОБМЫВА ОТДЕЛЬНЫХ ДЕРЕВЬЕВ И КУСТАРНИКОВ СТРОЙСТ инципиальная отдельных депоказан рабораме саоротную смонти 4 для й орган трубчарно за- оллектоподъем рабочеоцнлиндром 14,ерекчючателем Изобретение относится к устройствам для обмыва деревьев и кустарников с одновременной очисткой вегетативных органов (листьев, хвои и веток) от налета пыли и подобных веществ. Предлагаемое устройство предназначено для лесного, парково-декоративного и лесозащитных хозяйств, подвергающихся загрязнению промышленными выбросами в виде пыли, газов, аэрозолей и других видов химических веществ. Загрязнения накапливаюхя на вегетативных органах, проникают в ткани растений, нарушают в них биохимические и физиологические процессы и становятся первопричиной их усыхания и гибели.Известны устройства для обмыва отдельных деревьев и кустарников, включающие несущую штангу с коллектором и рабочим органом, выполненным в виде двух поворотных полых полуколец с распыливающими насадками и щетками.Для более качественной мойки вегетативных органов древесных растений звено коллектора с закрепленным на нем рабочим органом выполнено поворотным, а распыливающие насадки и щетки на рабочем органе расположены по винтовой линии. С целью периодического опускания и подъема рабочего органа поворотное звено коллектора соединено с гидроцилиндром, имеющим золотниковый дена Трудового Красного Знамеемия им, К. А. Тимирязева переключатель.На фиг. 1 представлена прсхема устройства для обмываревьев и кустарников; на фиг. 2чий орган с коллектором.Данное устройство монтируется намоходного шасси 1 и включает повтелескопическую мачту 2, на которойрован рабочий орган 3, резервуарымоющей жидкости и насос 5. Рабочивыполнен в виде двух конусообразныхтых полуколец б, консольно и шарникрепленных на поворотном звене 7 к 15 Коллектор выполнен в виде трубчатой полурамы 8, которая в местах шарнирного сопряжения с поворотным звеном снабженауплотнениями 9. На поверхности полуколецпо винтовой линии укреплены волосяные щет 20 ки и распыливающие насадки. Раздвижениеполуколец рабочего органа осуществляетсявыносным гидроцилиндром 10, который своимкорпусом укреплен на кронштейне патрубка,а штоком через шарнирные звенья 11 и пово 25 ротные втулки 12 взаимодействует с полукольцами рабочего органа через приваренные .к ним кронштейны 13,Периодическое опускание иго органа осуществляется гидр30 снабженным золоти иковым пЗаказ 3160/1 Изд. Мг 1341 Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушскаи наб., д, 4 у 5ипография, пр. Сапунова,15, рычаг которого изменяет направление подачи жидкости при изменении наклона рабочих органов относительно горизонтальной плоскости.Управление золотниковым переключателем осуществляется тягой 16, один конец которой укреплен на рычаге переключателя, а второй - на кронштейне поворотного звена коллектора.Перед работой устройство устанавливается у дерева. Поворотной телескопической мачтой рабочий орган доставляется в любой ярус кролы и обхватывает ее раскрытыми полукольцами. Затем рабочий орган периодически опускается или поднимается гидроцилиндром, При этом волосяные щетки с моющей жидкостью сдирают с вегетативных органов растений пленку из пыли. Посредством перемещения рабочего органа по высоте моются последовательно все ярусы кроны дерева. Для смывания моющего препарата при следующем проходе рабочего органа деревья или кустарники обрабатываются чистой водой или нейтральным препаратом. При больших размерах дерева обработка кроны ведется с двух - трех сторон, для чего агрегат меняет место стоянки. Кроме того, смываемые с деревьев и кустарников вредные химические вещества, пыль могут собираться на поверхно сти почвы специально приспособленными устройствами в виде поддонов. Предмет изобретения1. Устройство для обмыва отдельных де ревьев и кустарников, включающее несущуюштангу с коллектором и рабочим органом, выполненным в виде двух поворотных полых полуколец с распыливающими насадками и щетками, отличающееся тем, что, с целью бо лее качественной мойки вегетативных органовдревесных растений, звено коллектора с закрепленным на нем рабочим органом выполнено поворотным, а распыливающие насадки и щетки на рабочем органе расположены по 2 О винтовой линии.2, Устройство по и. 1, отличающееся тем,что, с целью периодического опускания и подъема рабочего органа, поворотное звено коллектора соединено с гидроцилиндром, име ющим золотниковый переключатель.
