Устройство для погрузки деревьев. •-. ••; i м•. „ c-w. lt; •, 1 •••ll. i

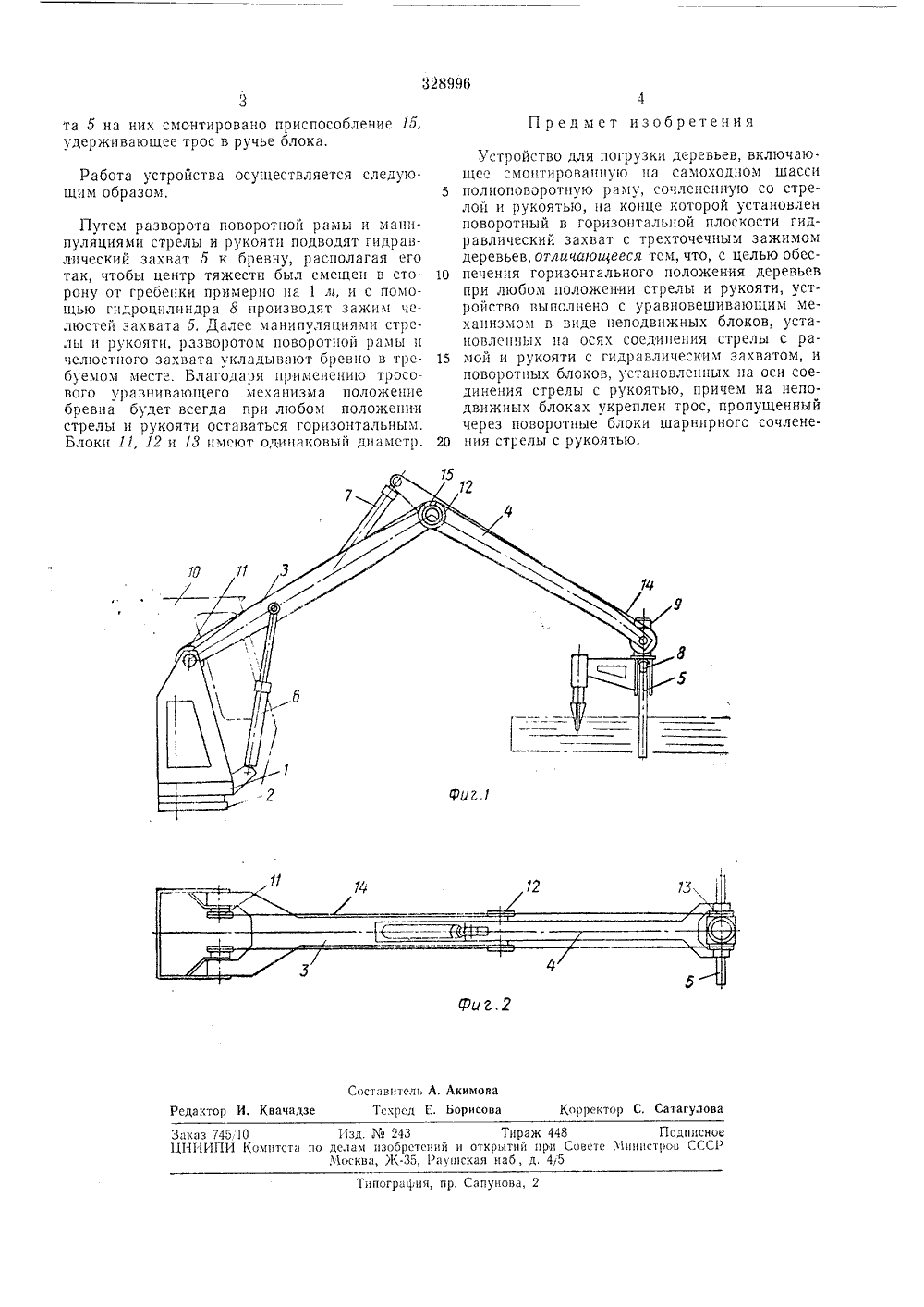

3289 И ОПИСАНИЕ ИЗОБРЕТЕНИЯ бова Советских Социалистических РеспубликЗависимое от авт. свидетельства9 ( 1383078/29-3.3) Заявлецо 01.Х 1.19с прпсоедице.иемПриоритетОпубликовано 09.Дача опублпкова 1. Кл. В 251 5,00В 66 с 23 00В 60 р 1/00В 661 9/06А 01 23/08 аявк митет по дела зобретений и аткрыти при Совете Министров юллетепь7.1972 ДК 634.0377.1(088.8 я описания 11).Г/.07 Авторы зобретения Спирин, Я. И, Аданаков, В. И. Банников,и Н. А. МашканцевАбаканский механический за а, Л. И. Бауэр явител УСТРОЙСТВО ДЛЯ ПОГРУЗКИ ДЕРЕВЬЕ зос Известные устройства для погрузки деревьев включают смонтированную на самоходномшасси полноповоротную раму, сочлененную сострелой и рукоятью, па конце которой установлен поворотныи в гори нтальной плоскости гидравлический захват трехточечным зажимом деревьев,Эти устройства це обеспечивают горизонтального положения деревьев при любом положении стрелы и рукояти.Изобретение позволяет устраный недостаток.Достигается это тем, что устройство выполнено с уравновешивающим механизмом в виденеподвижных блоков, установленных на осях 15соединения стрелы с рамой и рукояти с гидравлическим захватом, и поворотных блоков,установленных на оси соединения стрелы срукоятью, причем ца неподвижных блоках укреплен трос, пропущенный через поворотные 2блоки шарнирного сочленения стрелы с рукоятью, причем на неподвижных блоках укреплен трос, пропущенный через поворотныеблоки шарнирного сочленения стрелы с рукоятью. 2На фиг.я погрузки дере то же,вид сверху,Устройство включа1, установленную на 1 изображено устройство дл вьев, вид сбоку; на фиг. 2 -ет полноповоротпую рамушасси трактора и враща ющуюся ца двухрядном шариковом поворотном механизме 2. На поворотной раме навешено рабочее оборудование, состоящее из стрелы т, сочлененной с пей рукояти 4 и гидравлического захвата 5. На поворотной раме также установлен двигатель, передающий крутящий момент через коробку перемены передач и редуктор, закрепленный ца неповоротной части поворотного механизма, па задний мост шасси трактора. Управление рабочим оборудованием осуществляется гидравлическими обчемнымц приводами: гцдроцплццдрамц стрелы 6, рукоятки 7, зажима челюстей 8 и момептным 9, осуществляющим поворот челюстного захвата в горизонтальной плоскости. Гидроцплп.дры питаются от шестеренчатых насосов через два трехсекццопных распределителя, установленных в кабине оператора 10. Уравнпвающий тросовый механизм состоит цз двух блоков 11, неподвижно закрепленных па осп крепления стрелы, двух блоков 12, свободно вращающихся па осц соединения стрелы с рукоятью, двух блоков 13, неподвижно закрепленных па цапфах гидравлического захвата. Трос 14 запасовап на неподвижных блоках 11. Длина троса 14 прп запасовке выбирается таким образом, чтобы гидравлический захват 5 занимал вертикальное положение. Для предотвращения выпаданця троса из ручьев подвижных блоков 12 во время раскачивания захва328996 П р ед мет изобретения иг,2 Составители А, Акимоваактор И. Квачадзе Тскрсд Г. Борисова Корректор С. Сатагуло Заказ 74510 Изд. г 1 а 243 Тираж 448 ПодписнЦНИИПИ Комитета по делам изобретений и открытий ири Совете Министров СССМосква, )К, Раушская нао., д, 415 пография, пр, Сапунов 3та 5 на них смонтировано приспособление 15,удерживающее трос в ручье блока,Работа устройства осуществляется следующим образом. Путем разворота поворотной рамы и манипуляциями стрелы и рукояти подводят гидравлический захват 5 к бревну, располагая его так, чтобы центр тяжести был смещен в сторону от гребенки примерно ца 1 л, и с помощью гцдроцилиндра 8 производят зажим челюстей захвата 5. Далее манипуляциями стрелы и рукояти, разворотом поворотной рамы и челюстного захвата укладывают бревно в требуемом месте. Благодаря применсцшо тросового уравнивающего механизма полокеше бревна будет всегда при любом положении стрелы и рукояти оставаться горизонтальным. Блоки 11, 12 и 13 имеют одинаковый диаметр. Устройство для погрузки деревьев, включаю.щес смонтированную на самоходном шасси 5 полцоповоротцую раму, сочлененную со стрелой и рукоятью, ца конце которой установлен поворотный в горизонтальной плоскости гидравлический захват с трехточечным зажимом деревьев, отличающееся тем, что, с целью обес печения горизонтального положения деревьевпри любом положении стрелы и рукояти, устройство выполнено с уравновешивающим механизмом в виде неподвижных блоков, устацовлсццых ца осях соединения стрелы с ра мой и рукояти с гидравлическим захватом, иповоротных блоков, установленных на оси соединения стрелы с рукоятью, причем на неподвижных блоках укреплен трос, пропущенный через поворотные блоки шарнирного сочлене ния стрелы с рукоятью,
