Устройство для нормализации числа в интервально-модулярном коде

Номер патента: 1275439

Автор: Коляда

ZIP архив

Текст

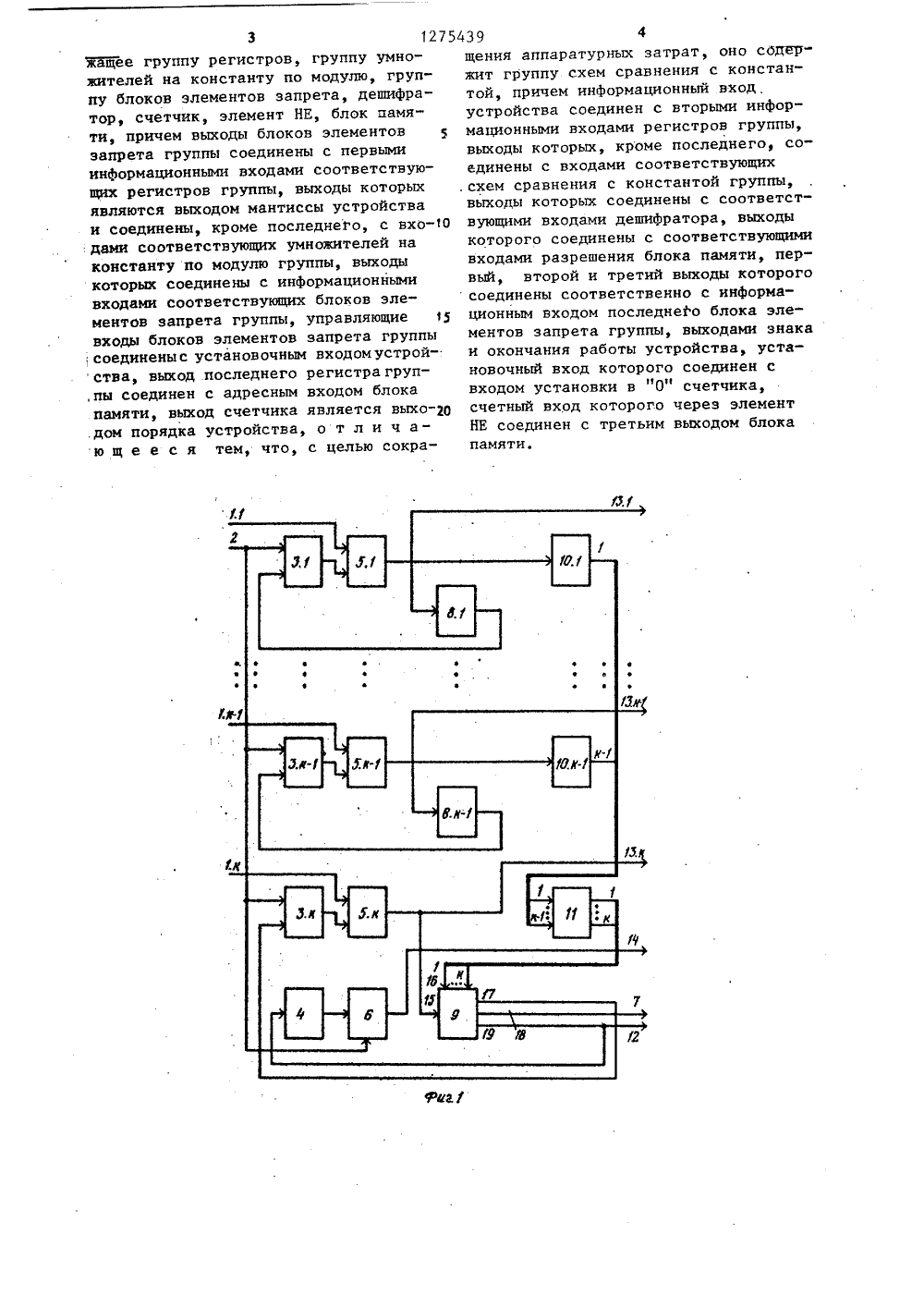

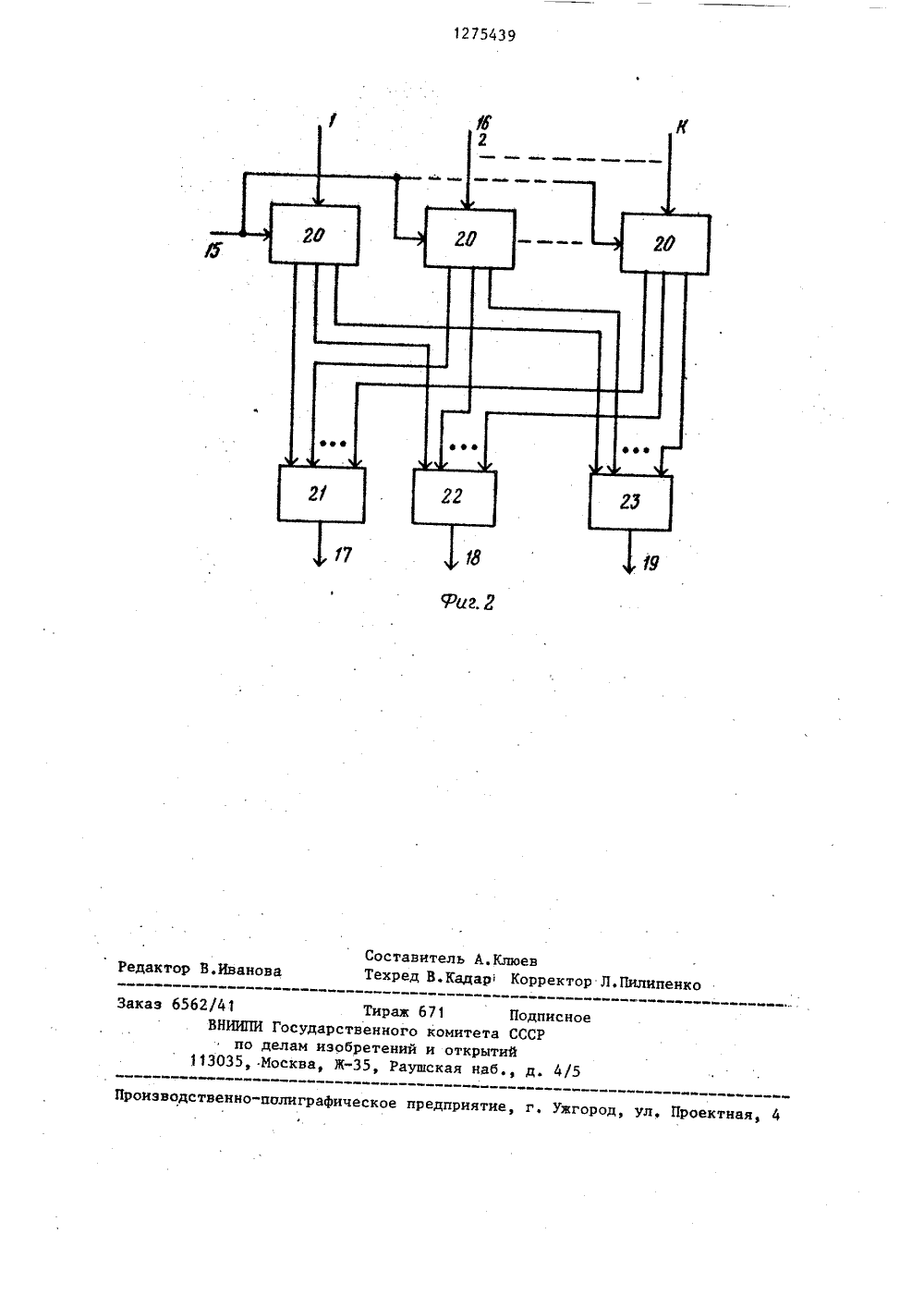

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕаЪБЛИК 50 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ САНИЕ ИЭОБРЕТЕ Н АВТОРСКОМУ СВИДЕТЕЛЬС СССР980.ССР1984. идетельств 6 Р 7/72, етельство Об Р 7/72,(54) УСТРОЙСТВО ДЛЯ НОРМАЛИ ЛА В ИНТЕРВАЛЬНО-МОДУЛЯРНОМ (57) Изобретение относится тельной технике и может быт зовано в арифметических уст АЦИИ ЧИСКОДЕвычислииспольойствах(56) АвторскоеР 930317, кл. САвторское свВ 1242942, кл. юл. У 45едовательский инстиизических проблем как с плавающей, так и с фиксированной запятой, Функционирующих в непозиционных системах счисления для вьполнения немодульных операций, такихкак деление, нормализация, определение знака чисел. Целью изобретенияявляется сокращение аппаратурнык затрат, Устройство содержит К информационных входов (К - число основанийинтервально-модулярной системы счисления), установочный вход, группублоков элементов запрета, элемент НЕ,группу регистров, счетчик, выход знака, умножители на константу, блокпамяти, схемы сравнения с константой,дешифратор, выход окончания работы, .выходы мантиссы, выход порядка, адресный вход, входы разрешения, 2 ил.35127543Изобретение относится к вычислительной технике и может быть использовано в арифметических устройствах, как с плавающей, так и с фиксированной запятой, функционирующих в непозиционных системах счисления для выполнения немодульных операций, таких как деление, нормализация, определение знака чисел,Целью изобретения является сокра", 1 О щение аппаратурных затрат.На фиг. представлена структурная схема устройства для нормализации числа в интервально-модулярном коде; на фиг.2 - схема блока памяти. 5Устройство для нормализации числа в интервально-модулярном коде (фиг.1) содержит информационные входы 1.1- 1,К устройства (К - число оснований интервально-модулярной системы счис ления), установочный вход 2 устройства, группу блоков 3.1-3.К элементов запрета, элемент НЕ 4, регистры 5.1- 5.К группы, счетчик 6, выход 7 знака устройства, умножители 8.1, 8.2,.., 8.К на константу группы соответственно по модулям ш шш,системы счисления, блок 9 памяти, схемы 101- 10.Ксравнения с константой группы, дешиФратор 11, выход 12 окончания работы устройства, выходы 13,1-13.К мантиссы устройства, выход 14 порядка устройства, адресный вход 15, входы 16 разрешения, выходы 17 - 19 блока 9 памяти.Блок 9 памяти (Фиг.2) содержит элементы 20 памяти, группу 21 элементов ИЛИ элементы ИЛИ 22 и 23.В блоке 9 памяти по адресу 1 Х хранится вектор Ю 0;(Х)= (Х+Д , 8; (Х), а (Х) ( 1= =1-1 с)где Б (Х) - знак числа;О, если -р-Е+2 Х+1-1 Р Я. (Х) =1 в остальных случаях, - фиксированное натуральное числоПервая, вторая и третья компоненты, составляющие каждый вектор, поступают с элементов 20 памяти соответственно через группу элементов ИЛИ ,20, элементы ИЛИ 22 и 23 на выходы 17 - 19 блока 9 памяти.Умножители 8.1- 8.Квыполняют умножение на два по соответствующему модулю,9 3Схема 10 сравнения с константой формирует на вьясоде единичный сигнал, если входная величина больше или равУстройство для нормализации числав интервально-модулярном коде работает следующим образом.По сигналу, подаваемому на установочный вход 2 устройства, счетчик6 обнуляется, группа блоков элементовзапрета 3.1-3.К блокирует поступлениена входы регистров 5.1-5,К ненулевойинформации, в них через информационные входы 1.1-1.К устройства передается интервально-модулярный код(- ф к0 ., 1(А исходногочисла А,На первом такте операции цифрас; , с выхода регистра 5. подаетсяна входы модульного умножителя 8.и схемы 10, сравнения, которые на-,(нходят цифру М,;, числа А =2 А и выполняют сравнение. Вычет с выхода умножителя через информационный входблока 3. элементов запрета передается регистр В 5.х а признак с выходасхемы сравнения поступает нах-й входдешифратора 11, который вырабатываетна своих выходах сигналы. Параллельнос этим машинный интервальный индекс1(А) числа А с выхода регистра 5.Кпоступает на адресный вход блока 9памяти, из которого считывается позначению выхода дешифратора 11 определенный вектор. Компоненты, составляющие вектор, поступают соответственно на выходы 17 - 19 блока 9 памяти.Вычет, представляющий машинныйинтервальный индекс 1(А ), поступаетлчерез блок З.К элементов запрета врегистр 5,К, Признак переполненияа (1(А подается через элемент НЕ 4на счетный вход счетчика 6, увеличи-.вая его содержание.На последующих тактах операцийописанные действия повторяются, приэтом признаком окончания операциинормализации числа А служит появлениена выходе 12 устройства единичногосигнала, Мантисса, порядок и знакчисла снимаются соответственно с выходов13.1-13.К, 14 и 7 устройства. Формула изобретения Устройство для нормализации числав интервально-модулярном коде, содер 1275жащее группу регистров, группу умножителей на константу по модулю, группу блоков элементов запрета, дешифратор, счетчик, элемент НЕ, блок памяти, причем выходы блоков элементов запрета группы соединены с первыми информационными входами соответствующих регистров группы, выходы которых являются выходом мантиссы устройства и соединены, кроме последнего, с входами соответствующих умножителей на константу по модулю группы, выходы которых соединены с информационными входами соответствующих блоков элементов запрета группы, управляющие 15 входы блоков элементов запрета группы , соединены с установочным входом устройства, выход последнего регистра груп,пы соединен с адресным входом блока памяти, выход счетчика является выхо-щ дом порядка устройства, о т л и ч аю щ е е с я тем, что, с целью сокра 439 4щения акпаратурных затрат, оно содержит группу схем сравнения с константой, причем информационный вход,устройства соединен с вторыми информационными входами регистров группы,выходы которых, кроме последнего, соединены с входами соответствующих. схем сравнения с константой группы,выходы которых соединены с соответствующими входами дешифратора, выходыкоторого соединены с соответствующимивходами разрешения блока памяти, первый, второй и третий выходы которогосоединены соответственно с информационным входом последнего блока элементов запрета группы, выходами знакаи окончания работы устройства, установочный вход которого соединен свходом установки в "О" счетчика,счетный вход которого через элементНЕ соединен с третьим выходом блокапамяти,1275439 Составитель А.КлюевРедактор В.Иванова Техред В,Кадар Корректор Л.Пилипенко За 4/5 Проиэводственно-полиграфич Проектная, 4 ое предприя Ужгор 6562/41ВНИИПИпо д113035, М Тираж 671 Подписсударственного комитета СССРам изобретений и открытийква, Ж, Раушская наб., д.

Смотреть

Заявка

3823208, 14.12.1984

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПРИКЛАДНЫХ ФИЗИЧЕСКИХ ПРОБЛЕМ ИМ. А. Н. СЕВЧЕНКО

КОЛЯДА АНДРЕЙ АЛЕКСЕЕВИЧ

МПК / Метки

МПК: G06F 7/72

Метки: интервально-модулярном, коде, нормализации, числа

Опубликовано: 07.12.1986

Код ссылки
