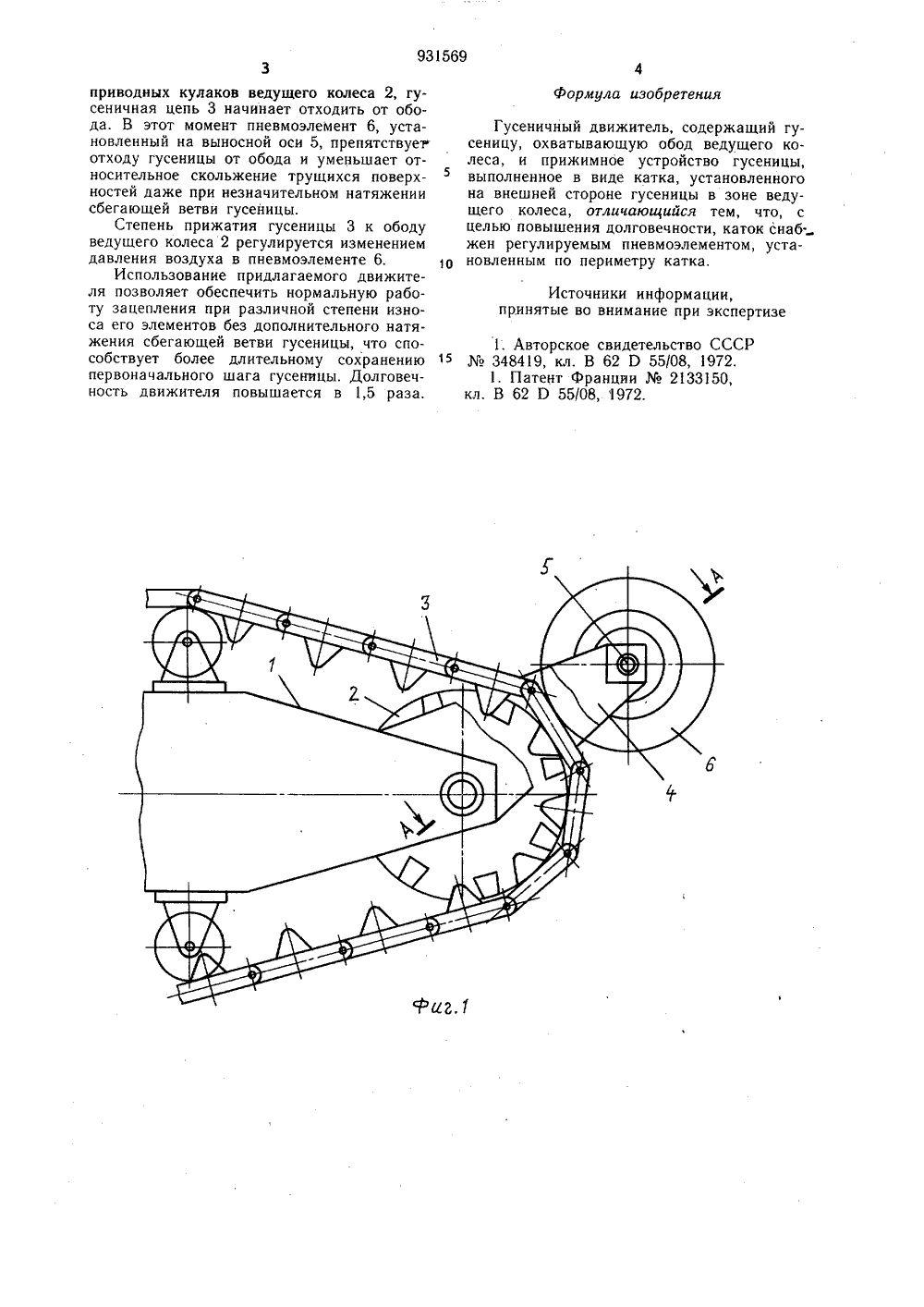

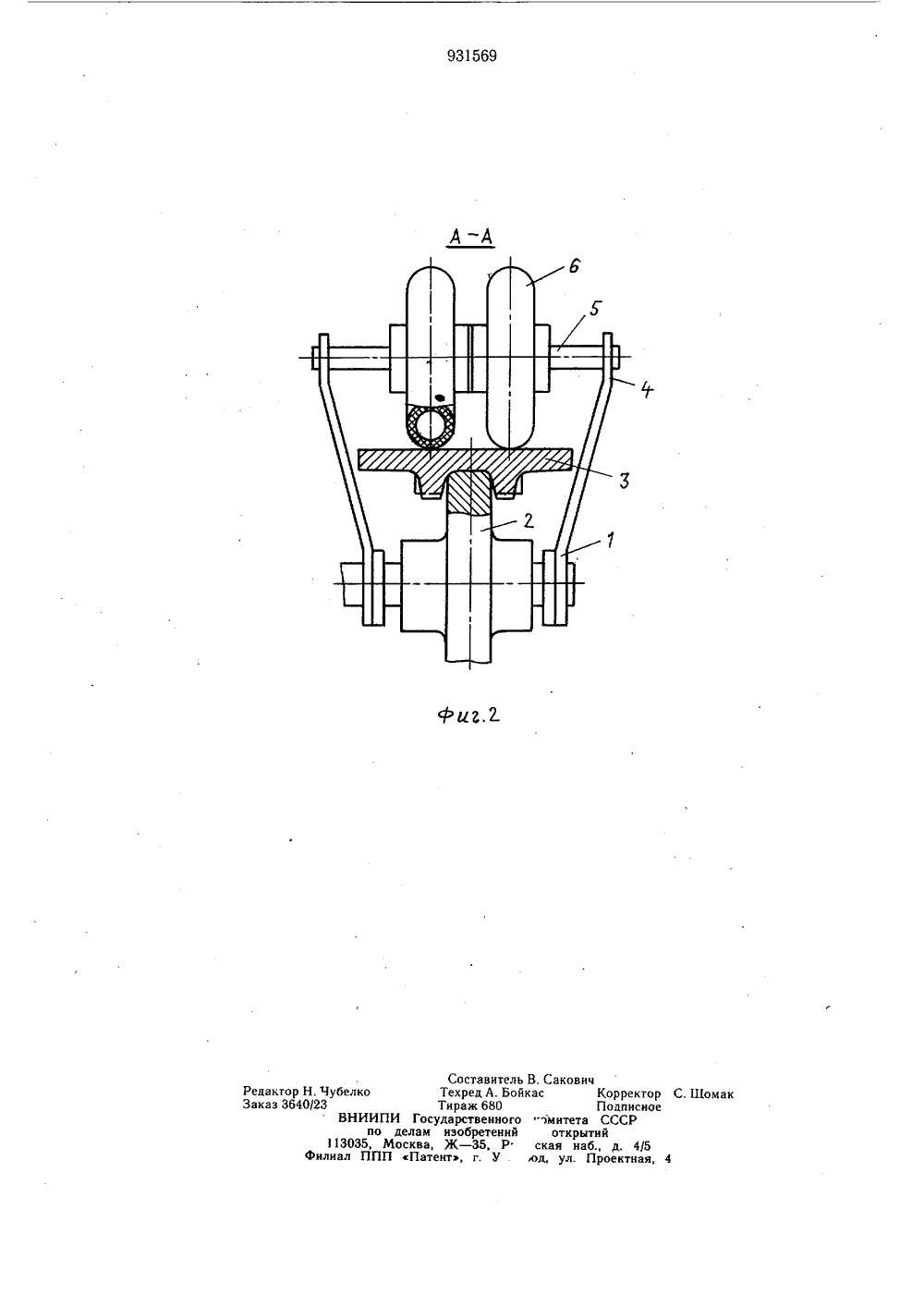

ОП ИСАНИЕ Союз Советских Социалистических931569 Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(53) УДК 629.1 3. .012.57 (088.8) Опубликовано 30.05.82. Бюллетень20Дата опубликования описания 30,05.82 пю делам нзвбретеннй вткрмтий. Лях ертков Краматорский индустриальный институт 1) Заявител(54) ГУСЕНИЧНЫЙ ДВИЖИТЕЛЬ Изобретение относится к транспортному машиностроению, преимущественно к производству транспортных и землеройных машин на гусеничном ходу.Известен гусеничный движитель, содержащий гусеницу, охватывающую обод ведущего колеса, и прижимное устройство гусеницы, установленное на внешней стороне гусеницы в зоне ведущего колеса и выполненное в виде рычага, подпружиненного торсионным валом 1.Указанный движитель имеет тот недостаток, что в прижимном устройстве происходят большие потери мощности за счет его трения о гусеницу.Известен также гусеничный движитель, содержащий гусеницу, охвативающую обод ведущего колеса, и прижимное устройство гусеницы, выполненное в виде катка, установленного на внешней стороне гусеницы в зоне ведущего колеса. Этот гусеничныйдвижитель обеспечивает работу с меньшей потерей мощности, так как при контакте гусеницы с катком последний перекатывается по ней, а не скользит 2.Однако указанный движитель имеет тотнедостаток, что взаимодействие между катком и гусеницеи не упругое, в результате чего происходят жесткие динамические удары катка и гусеницы, вследствие чего долговечность движителя сокращается.Цель изобретения - повышение долго вечности гусеничного движителя.Указанная цель достигается тем, что каток снабжен регулируемым пневмоэлементом, установленным по периметру катка.На фиг, 1 показан движитель в зоневедущего колеса, вид сбоку; на фиг. 2 - разрез А - А на фиг. 1.Гусеничный движитель содержит раму1 и ведущее колесо 2, охваченное гусеницей 3, а также прижимное устройство гусеницы 3 к ведущему колесу 2, которое 15 выполнено на кронштейне 4, прикрепленномк раме 1. На указанном кронштейне 4 с помощью оси 5 установлен каток с пневмоэлементом 6, охватывающим каток по периметру, Пневмоэлемент выполнен регулируемым и находится в постоянном контакте с гусеницей.Гусеничный движитель с прижимнымустройством работает мледующим образом.При передвижении гусеничного движителя за счет усилий, действующих со стороныприводных кулаков ведущего колеса 2, гусеничная цепь 3 начинает отходить от обода. В этот момент пневмоэлемент 6, установленный на выносной оси 5, препятствуе 1" отходу гусеницы от обода и уменьшает относительное скольжение трущихся поверхностей даже при незначительном натяжении сбегающей ветви гусеницы.Степень прижатия гусеницы 3 к ободу ведущего колеса 2 регулируется изменением давления воздуха в пневмоэлементе 6.1 ОИспользование придлагаемого движителя позволяет обеспечить нормальную работу зацепления при различной степени износа его элементов без дополнительного натяжения сбегающей ветви гусеницы, что способствует более длительному сохранению первоначального шага гусеницы. Долговечность движителя повышается в 1,5 раза. Формула изобретенияГусеничный движитель, содержащий гусеницу, охватывающую обод ведущего колеса, и прижимное устройство гусеницы, выполненное в виде катка, установленного на внешней стороне гусеницы в зоне ведущего колеса, отличающийся тем, что, с целью повышения долговечности, каток снаб. жен регулируемым пневмоэлементом, установленным по периметру катка.Источники информации,принятые во внимание при экспертизе 1; Авторское свидетельство СССР348419, кл. В 62 Р 55/08, 1972. 1. Патент франции2133150,кл. В 62 Р 55/08, 1972.931569 А-А В. Саковкас СоставительТехред А. БойТираж 680Государственноголам изобретенийква, Ж - 35, РПатент, г. У Редактор Н. ЧубелкоЗаказ 3640/23ВНИИПИпо д3035, Мофилиал ПППмитетаоткры ская на од, ул. КорректорПодписноеСССРийд. 4/5Проектная,
СмотретьЗаявка
2819436, 21.09.1979
КРАМАТОРСКИЙ ИНДУСТРИАЛЬНЫЙ ИНСТИТУТ
ЛЯХ ПЕТР ФЕДОСЕЕВИЧ, ЧЕРТКОВ ВЕНИАМИН КУЗЬМИЧ
МПК / Метки
МПК: B62D 55/08
Метки: гусеничный, движитель
Опубликовано: 30.05.1982
