Крепление генератора к раме
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

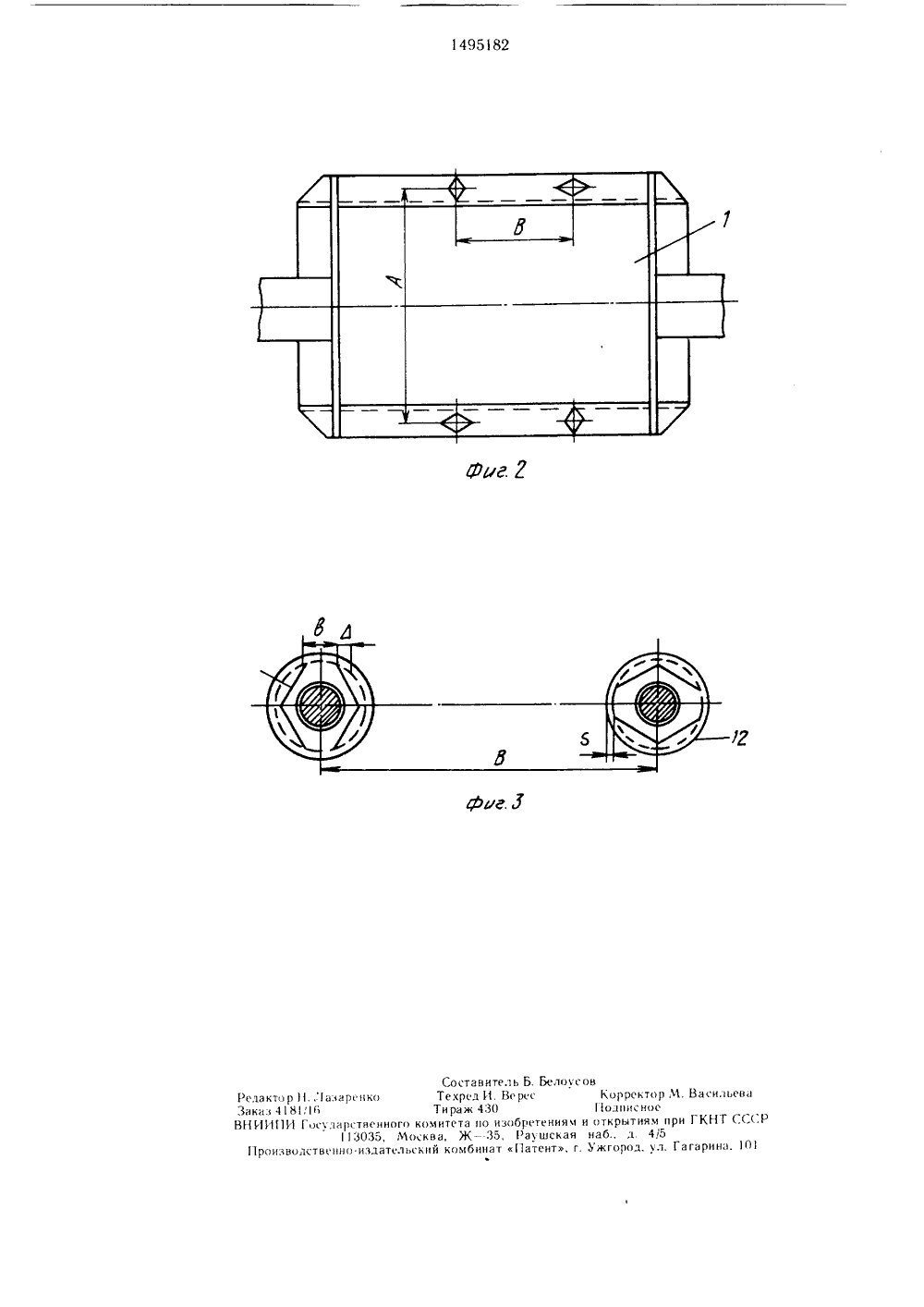

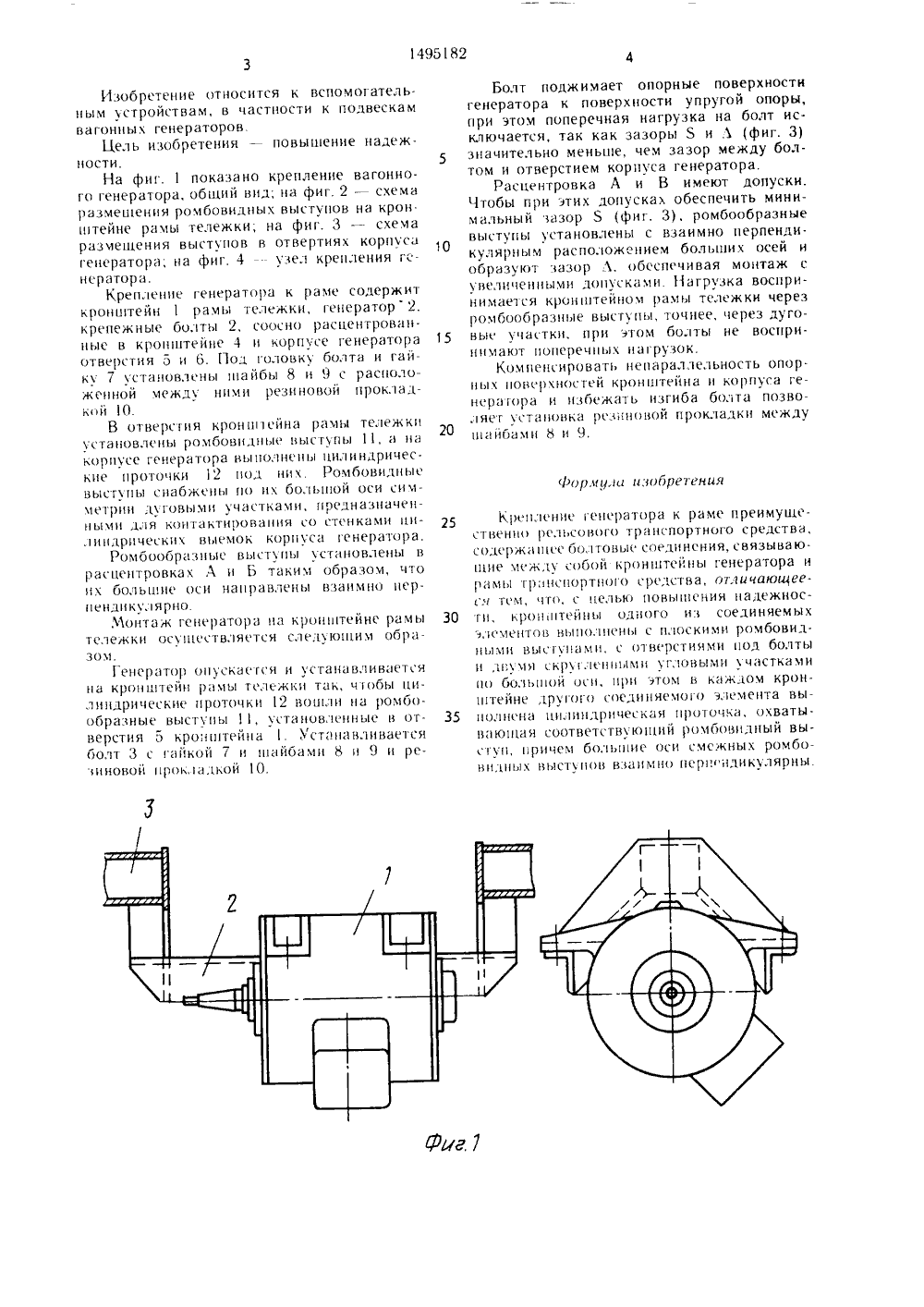

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХ1 ЕСПУБЛИН 8014951 61 1.) 29/00, В 61 0 43 ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТН 1 ЫТИЯМП 1 И ГКНТ СССР ПИСАНИЕ ИЗОБРЕТЕНАВТОСНОМ.г СвидетепьСтв р ) ) и.н ьВа; НОн ) Н,)и и М.)кс;.) ата в)г)Нны Нерагоров. 11 ель и.)обретния ,)Овып)енинадежности. Крепление нерагор; содержит болтовое соединние, соеднннкннее между собой кронштейн 1 рамы те жки и кр)н И)тйн 4 корпуса генератора. Б твсрсти, кронштейна 1 уста нс)влены рб)Види.)Г Выступы1, а на к 1)рпусгенер;)торэ выполн 1.)ы нилин,1)Ицеские проточки (2 под ник, Ромбовидные вступы снабжены Гн) б,)ьн)й Г)си ск)г, )иными ъ г.Овыс)И )с)аСК;);, с 1)СИ СМЕЖНЬ( ВЫт)ОВ )за,)мно пернГ ндик)т)нрнПод головкой б)Г)тг) и гайкой 7 установлены шайГ;ы ) и 9РасНОГ)ожННЙ МЖД НИ И РЕВИНОВИ ПР- кл:)11 к 1)й 0 1 ил.Изобретение относится к вспомогатель. ным устройствам, в частности к подвескам вагонных генераторовЦель изобретения - повышение надежности.На фиг. 1 показано крепление вагонного генератора, общий нид; на фиг. 2 - схема размешения ромбовидных выступов на крон. штейне рамы тележки; на фиг. 3 - схема размещения выступов н отвертиях корпуса генератора, на фиг. 4узел крепления генератора.Крепление генератора к раме содержит кронштейн 1 рамы тележки, генератор 2. крепежные болты 2, соосно расцентронзнные в кронштейне 4 и корпусе генератора отверстия 5 и 6. Под головку болта и гайку 7 установлень шайбы 8 и 9 с расположенной между ними резиновой прокладкой 10.В отверсгия кронштейна рамы тележки усгдновлены ромбонидныс выступы 11, д нд корпусе генератора выполнены цилиндрические проточки 12 под них. Ромбонидныс выступы снабжены по их большой оси симметрии дуговыми участками, предназначенными для контдктировзния со стенками ци.идрицеских выемок корпуса генератора.Ромбообразные выст пы установлены в расцентровках Л и Б таким образом, что их большие оси направчены взаимно перпендикулярно.Монтаж генератора на кронштейне рамы тележки осушествляется следуюшим образом.Генератор опускзется и устанавливается на кронштейн рамы гележки тдк, цтобы цилиндрические проточки 12 вошли нз ромбообразные выступы 11, установленные н отверстия 5 кро;штейна 1 Уст)нзнлинзется болт 3 с гайкой 7 и шайбами 8 и 9 и ре п новойрок,з д кой 10. Болт поджимает опорные поверхностигенератора к поверхности упругой опоры, при этом поперечная нагрузка на болт исключается, так как зазоры 5 и ъ (фиг. 3) значительно меньше, чем зазор между болтом и отверстием корпуса генератора.Рдсцентровка А и В имеют допуски.Чтобы при этих допусках обеспецить минимальный зазор 5 (фиг. 3), ромбообразные выступы установлены с взаимно перпендикулярным расположением больших осей и образуют зазор Л, обеспечивая монтаж с увеличенными допусками. Нагрузка воспринимается кронштейном рамы тележки через ромбообразные выступы, точнее, через дуго ныс участки, при агом болты не воспринимают поперечных нагрузок.Компенсировать непараллельность опор.ных юнерхнос:гей кронштейна и корпуса генератора и избежать изгиба болта позволяет установка рознной прокладки между 20 иба х и 8 и 9Фор.у,и азобретения25 К). п.снис Генератора к раме преимуШсстненно рельсового трнспортного средства, содержасс болтоныс соединения, связываюшие между собой кронштейны генератора и рамы тр;нспортншо средства, отличающееся тем, что, с целью повышения надежнос ги, к 1 н)штейны одного из соединяемыхэлементов выполнены с плсскими ромбовидными нысгузхп, с отнсрстиями под болты и двумя скряг.снхи угловыми участками и) больой оси, при этом в каждом кронштейне другого соединяемого элемента вы полсна цилиндрическая протоцка, охватындюшзя соответстнуоший ромбовидный выступ, ричем болыие оси смежных ромбонидых ныступон взаимно перпдикулярны.)г Б. Бело)рс асильеваКИТ ССС бретениям Раушская Патент, г агарина. 1 Релакто р )1)азаЗаказ 41 8116 роизволств н Составителрло Техред И. ВТираж 430ственного комитета по из13035, Москва, Ж 35,.излательский комбинатторре Подпис открыт наб, д Ужгород
СмотретьЗаявка
4342170, 14.12.1987
КАЛИНИНСКИЙ ВАГОНОСТРОИТЕЛЬНЫЙ ЗАВОД ИМ. М. И. КАЛИНИНА
ЧЕРНЫШЕВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ, СУРДУЛ МАРКО НИКИТИЧ
МПК / Метки
МПК: B61D 29/00, B61D 43/00
Метки: генератора, крепление, раме
Опубликовано: 23.07.1989
Код ссылки
<a href="https://patents.su/3-1495182-kreplenie-generatora-k-rame.html" target="_blank" rel="follow" title="База патентов СССР">Крепление генератора к раме</a>
