Нетканый материал

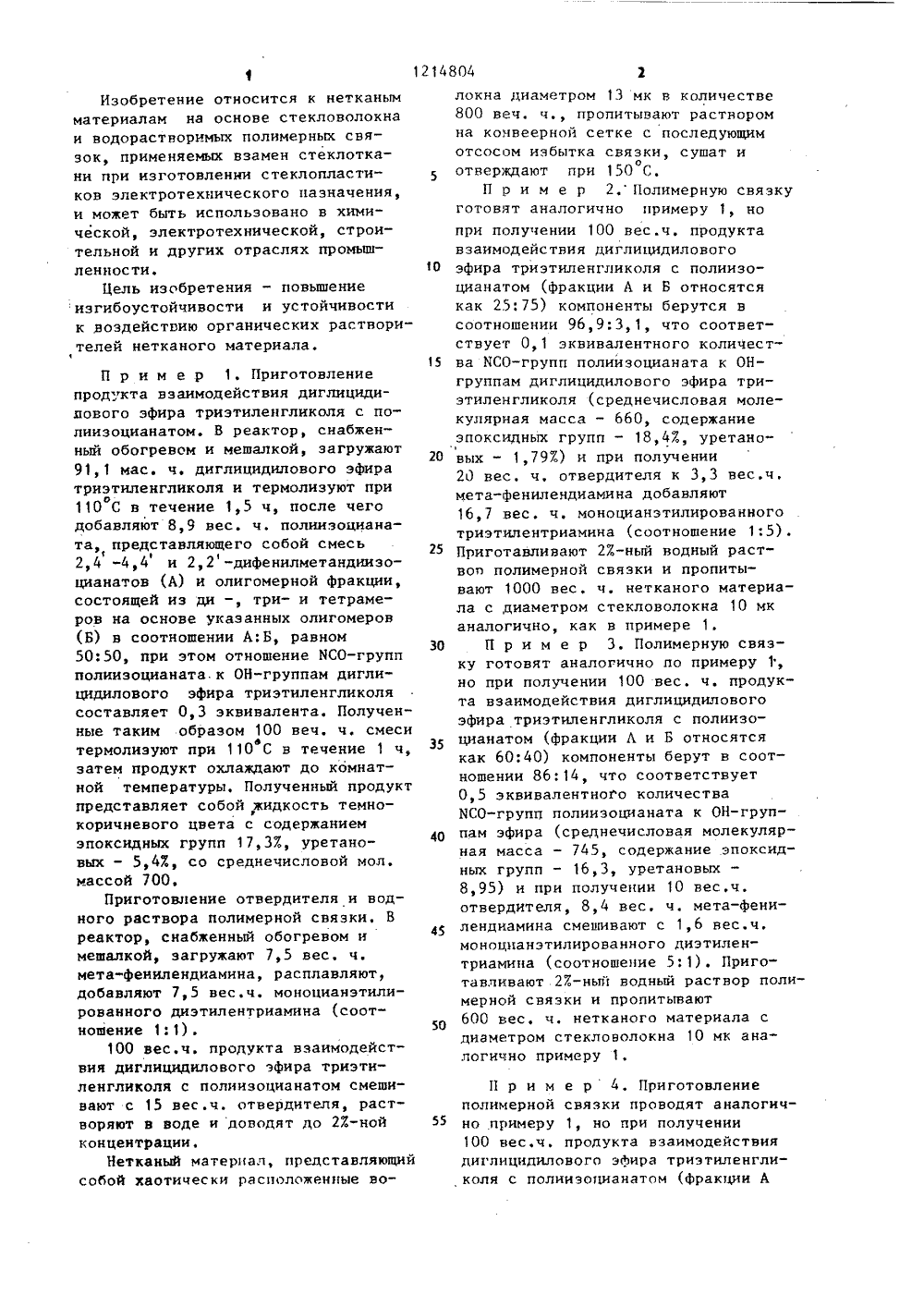

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 4 04 004 ЕТЕНИЯУ ОПИСА СК ЕТЕЛЬСТВ собой:40 при изоциан -0,5 эк смесь о СССР 1972,СССР 1983. ьс ет Авторское1133317, кл тельст 4 Н 1/ лента, и офенилендиаванным диэшении 1:4 н моноци иамин ори сл ующем Ч е0-100кловол дукт в еи ического лицидило фира три ликоля с тилен поли 0010-20 изоцианатом Отвердитель ГОсудАРстВенный НОмитет сссРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) (57) НЕТКАНЫЙ МАТЕРИАЛ, сформованный на основе стекловолокна,пропитанного водорастворимой полимерной связкой, о т л и ч а ю щ и йс я тем, что, с целью повьппенияизгибоустойчивости и устойчивостик воздействию органических растворителей, он в качестве полимернойсвязки содержит продукт взаимодействия алифатического диглицидиловогоэфира триэтиленгликоля с полиизо,ЯО 12148 цианато смесь 2 метандии ной фра и тетра олигоме нии А:Б ношении 4 " 4,4 - и 2,2зоцианатов (А) иции, состоящей иеров на основе уых в60 ов (Б), взятот 25:75 доИСО-групп поппам эфира 0твердитель5О15 20 25 ЗО 35 40 45 50 55 Изобретение относится к нетканым материалам на основе стекловолокна н водорастворимых полимерных связок, применяемых взамен стеклоткани при изготовлении стеклопластиков электротехнического назначения, и может быть использовано в химической, электротехнической, строительной и других отраслях промышленности.Цель изобретения - повышение изгибоустойчивости и устойчивости к Воздействию органических растворителей нетканого материала. П р и м е р 1. Приготовлениепрод;кта взаимодействия диглицидияового эфира триэтиленгликоля с полиизоцианатом. В реактор, снабженный обогревом и мешалкой, загружают91, 1 мас. ч. диглицидилового эфиратриэтиленгликоля и термолизуют при110 С в течение 1,5 ч, после чегодобавляют 8,9 вес. ч. полииэоцианата, представляющего собой смесь1 12,4 -4,4 и 2,2 -дифенилметандиизоцианатов (А) и олигомерной фракции,состоящей из ди в , три- и тетрамеров на основе укаэанных олигомеров(Б) в соотношении А:Б, равном50:50, при этом отношение МСО-группполиизоцианата. к ОН-группам диглицидилового эфира триэтиленгликолясоставляет 0,3 эквивалента. Полученные таким образом 100 веч. ч. смесиатермолиэуют при 110 С в течение 1 ч,затем продукт охлаждают до комнатной температуры, Полученный продуктпредставляет собой жидкость темнокоричневого цвета с содержаниемэпоксидных групп 17,3 , уретановых - 5,4 , со среднечисловой мол,массой 700.Приготовление отвердителя и водного раствора полимерной связки. Вреактор, снабженный обогревом имешалкой, загружают 7,5 вес. ч.мета-фенилендиамина, расплавляют,добавляют 7,5 вес.ч. моноцианэтилированного диэтилентриамина (соотношение 1: 1) .100 вес.ч. продукта взаимодействия диглицидилового эфира триэти"ленгликоля с полиизоцианатом смешивают с 15 вес.ч. отвердителя, растворяют в воде и доводят до 2 -нойконцентрации,Нетканый материал, представляющийсобой хаотически расположенные волокна диаметром 13 мк в количестве 800 веч. ч пропитывают раствором на конвеерной сетке с последующим отсосом избытка связки, сушат и отверждают при 150 С.П р и м е р 2.11 олимерную связку готовят аналогично примеру 1, но прн получении 100 вес.ч. продукта взаимодействия диглицидилового эфира триэтиленгликоля с полиизоцианатом (фракции А и Б относятся как 25:75) компоненты берутся в соотношении 96,9:3, 1, что соответствует 0,1 эквивалентного количества ХСО-групп полиизоцианата к ОН- группам диглицидилового эфира триэтиленгликоля (среднечисловая молекулярная масса - 660, содержание эпоксидных групп - 18,4уретановых - 1,79 ) и при получении2 д вес, ч, отвердителя к 3,3 вес.ч,мета-фенилендиамина добавляют16,7 вес, ч. моноцианэтилированноготриэтилентриамина (соотношение 1:5).Приготавливают 2 .-ный водный раствоп полимерной связки и пропитывают 1000 вес. ч. нетканого материала с диаметром стекловолокна 10 мканалогично, как в примере 1. П р и м е р 3. Полимерную связку готовят аналогично по примеру 1, но при получении 100 вес. ч. продукта взаимодействия диглицидилового эфира триэтиленгликоля с полиизоцианатом (фракции А и Б относятся как 60:40) компоненты берут в соотношении 86:14, что соответствует 0,5 эквивалентного количества ИСО-групп полиизоцианата к ОН-группам эфира (среднечисловая молекулярная масса - 745, содержание эпоксидных групп - 16,3, уретановых - 8,95) и при получении 10 вес,ч. отвердителя, 8,4 вес, ч. мета-Фенилендиамина смешивают с 1,6 вес.ч. моноцианэтилированного диэтилентрнамина (соотношение 5:1). Приготавливают 2 -ный водный раствор полимерной связки и пропитывают 600 вес. ч, нетканого материала с диаметром стекловолокна 1 О мк аналогично примеру П р и м е р 4, Приготовление полимерной связки проводят аналогично примеру 1 но при получении 100 вес,ч, продукта взаимодействия диглицидилового эфира триэтиленгликоля с полииэопианатом (фракции А1214804 Известный Материал по примерам, У Показатели Поверхностнаяплотность,г/м 2 ГОСТ6943.7-79 70 65-70 70 70 Изгибоустойчивость,ГОСТ 6943.9-79,число перегибов 320 280 250 240 58 300 Удельнаяпрочность,ГОСТ 6943,1079 225 280 230 225 233 221 начальная после выдержки всмеси растворителей в течение30 мин при нагрузке 1 кг 228 215 223 225 220 150 после выдержки в тионкпхлориде 227 216 223 Разруша- ется 223 220 ВНИИПИ Заказ 862/41 , Тираж 408 Подписное Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 и Б относятся как 25:75) компонентыберут в соотношении 96,9:3,1, чтосоответствует 0,1 эквивалентногоколичества ИСО-групп полиизоцианатак ОН-группам диглицидилового эфиратриэтиленгликоля и при получении10 вес,ч. отвердителя, 8,4 вес.ч.мета-фенилендиамина смешивают с1,6 вес, ч. моноцианэтилированногодиэтилентриамина (соотношение 5: 1),Приготавливают 27-ный водный растворполимерной связки и пропитывают1000 вес.ч. нетканого материала сдиамегром волокна 10 мк аналогичнопо примеру 1. П р и ме р 5.Приготовление полимерной связки проводят так же, как и в примере 1, но при получении 20 вес.ч.отвердителя к 3,3 вес. ч. мета-фенилендиамина добавляют 16,7 вес,ч.моноцианэтилированного диэтилентриамина (соотношение 1:5), Приготавливают 27.-ный водный раствор полимерной связки и пропитывают 600 вес.ч.10 нетканого материалас диаметром волокна 10 мкаиалогично,как впримере 1.Физико-механические свойствапредлагаемого нетканого материалав соответствии с известным материа лом приведены в таблице,
