Способ диффузионной сварки разнородных материалов

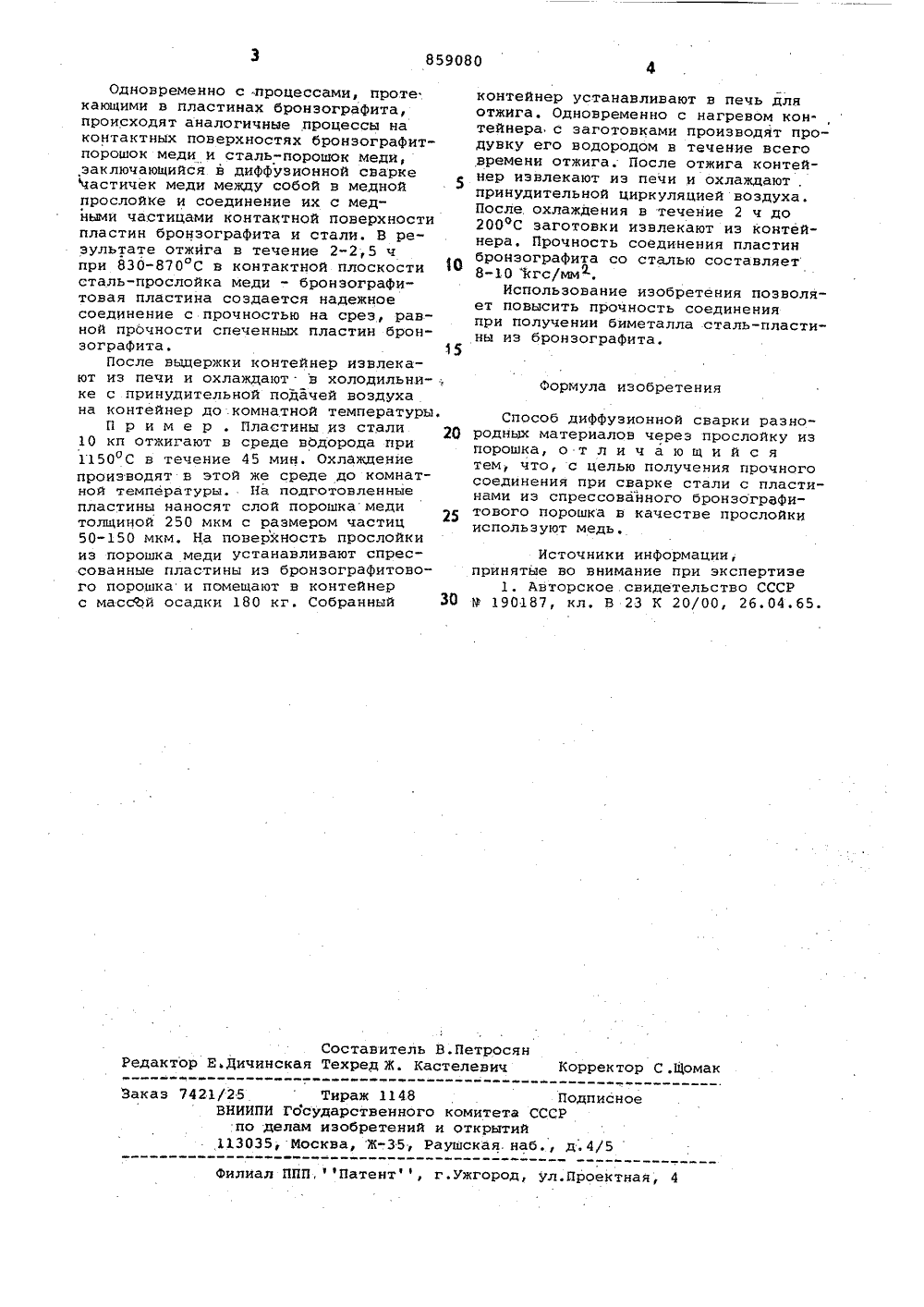

Союз Советскнк Социалистических Республмк(23) Приоритет -явки Мосударственный комнт СССР но дедам нзобретеннй н открытнй(53) Опубликован Дата опублик 54) СПОСОБ ДИФФУЗИОННОЙ СВАРКИ РАЗНОРОМАТЕРИАЛОВ Изобрете ние о гноситс я к диффуэонной сварке и может быть испольэвано для получения биметаллов;Известен способ диффузионной ски разнородных материалов через .имежуточную прослойку иэ порошкаНедостатком способа является нвоэможность получения качественносоединения при сварке стали с плаНами иэ спрессованного бронзографтового порошка.Цель изобретения - получение иного соединения при сварке сталипластинами из спрессованного бронграфитового порошка.Поставленная цель ячто в качестве просло эумедь.Способ осушествляеобразом.Мало достигаетс йки исполь тся следующ углеродистые стальные пластиварительно отжнгают в. эащитстановительной среде при 1150- в течение 30-45 мин с послеждением до комнатной темэтой же среде.товленную малоуглеродисю пластину равномерно по ности наносят медный порорами частиц 50-150 мм ны пр ной в 1200 о д кюи у м охла пературы в На подго тую стальну всей поверх шок с раэмеи- толщиной 250-300 мкм. На поверхностьо- прослойки из медного порошка укладывают пластины иэ спрессованного бронвар- ) зографитового порошка, полученныеро- путем порошкового прокатаСобранные эаготЬвки помещают в коне- тейнер с защитной атмосферой и помещаго ют в печь для отжига. Отжиг произвол дят 2 2,5 ч при 830 87 пС, Одни- менно в процессе отжига контейнер сзаготовками продувают восстановительроч-. ным газом, например водородом.с В процессе нагрева при 232 оС прозо- исходит расплавление частичек оловав бронзографитовых пластинах с послетеМт дующим растворением его в меди. При327 оС плавятся частицы свинца, находящиеся в бронзографитовых пластинах. им При более 500 оС водород вэаимодей 26. ствует с окислами на поверхности частичек меди, олова, свинца; восстанаВливая. их путем образования водяныхпаров, которые выходят иэ контейнерав процессе его непрерывной продувкиводородом. Восстановленные от окисловчастички Порошка бронзографитовыхпластин, находящиеся в контакте другс другом, свариваются, в результатечего йроисходит усадка и уплотнение3 бронзографитовых пластин,859080 Формула изобретения Составитель В.Петросян Редактор Е.Дичинская Техред Ж. Кастелевич Корректор С Л 1 омакЗаказ 7421/25Тираж 1148 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская. наб д,4/5Филиал ППП,фПатент, г.ужгород, ул.Проектная, 4 Одновременно с "процессами, проте кающими в пластинах бронзографита, происходят аналогичные процессы на контактных поверхностях бронзографитпорошок меди и сталь-порошок меди, ,заключающийся в диффузионной сварке частичек меди между собой в медной прослойке и соединение их с медными частицами контактной поверхности пластин бронзографита и стали. В результате отжига в течение 2-2,5 ч при 830-870 С в контактной плоскости 1 О сталь-прослойка меди - бронзографитовая пластина создается надежное соединение с прочностью на срез, равной прсчности спеченных пластин бронзографита. 15После выдержки контейнер извлекают из печи и охлаждают в холодильни-, ке с принудительной подачей воздуха на контейнер до комнатной температуры.П р и м е р . Пластины из стали 20 10 кп отжигают в среде водорода при 1150 С в течение 45 мин. Охлаждение производят в этой же среде до комнатной температуры. На подготовленные пластины наносят слой порошкамеди толщиной 250 мкм с размером частиц 50-150 мкм, На поверхность прослойки иэ порошка меди устанавливают спрессованные пластины иэ бронзографитового порошка и помещают в контейнер с массой осадки 180 кг. Собранный ЗО контейнер устанавливают в печь для отжига. Одновременно с нагревом контейнера с заготовками производят продувку его водородом в течение всего времени отжига. После отжига контейнер извлекают иэ печи и охлаждают . принудительной циркуляцией воздуха. После охлаждения в течение 2 ч до 200 С заготовки извлекают из контейнера, Прочность соединения пластин бронзографита со сталью составляет 8-10 Ъгс/мм.Использование изобретения позволяет повысить прочность соединения при получении биметалла сталь-пластины из бронзографита. Способ диффузионной сварки разнородных материалов через прослойку из порошка, о т л и ч а ю щ и й с я тем, что, с целью получения прочного соединения при сварке стали с пластинами иэ спрессованного бронзографитового порошка в качестве прослойкн используют медь,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 190187, кл. В 23 К 20/00, 26.04,65.
