Колтыгин

Номер патента: 1464063

Опубликовано: 07.03.1989

Авторы: Владимирская, Колтыгин, Никитин, Чудинов, Ширяева

МПК: G01N 1/32

Метки: благородных, выявления, металлов, микроструктуры, сплавов

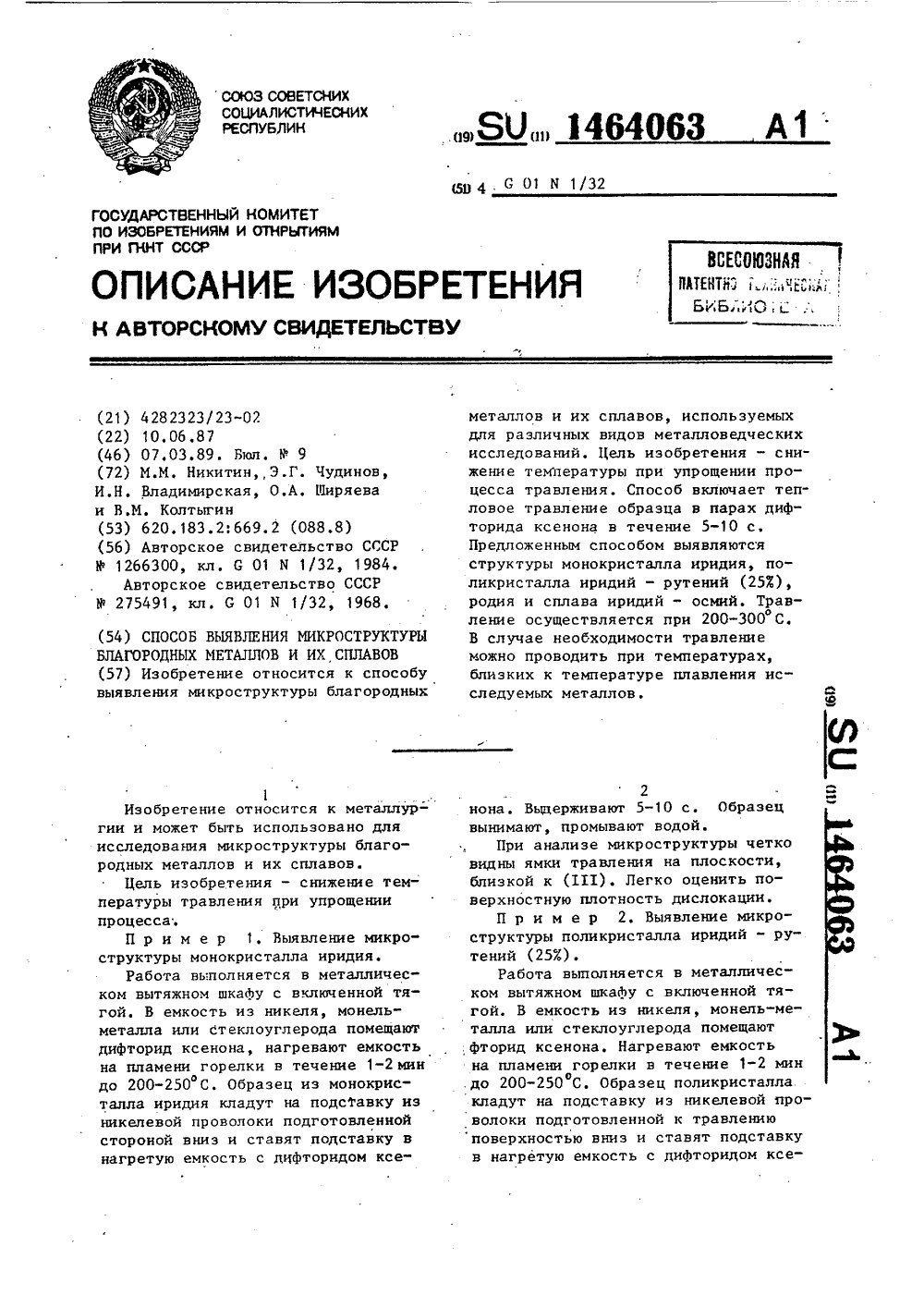

...проСпособ включает тепобразца в парах дифв течение 5-10 с.особом выявляютсяристалла иридия, подий - рутений (253),иридий - осмий, Травяется при 200-300 С.димости травлениепри температурах,ратуре плавления ислов,146 н на. Вь 1 церживают 5-10 с, образец вымают, промывают водой. При анализ микроструктуры хорошо видны грацы зерен, их величина, форма и4063 При температуре ниже 140 С ниодин из благородных металлов и егосплавов с дифторидом ксенона не взаимодействует.Таким образом, предлагаемый способ позволяет выявить микроструктуру благородных металлов и их сплавов при температурах, при которых 10 не происходит изменение их структуры,и для осуществления способа нетребуется специального оборудова ния. При известном способе иэ-за необходимости...

Номер патента: 1186567

Опубликовано: 23.10.1985

Авторы: Колтыгин, Кутолин, Фролов

МПК: C01B 21/06, C01C 3/00

Метки: меди, нитрида, порошка

...3. При этом между стержнями 5 возникает ВЧ-разряд Величинаплотности тока в течение всего про г 55цесса поддерживается равной 17,5 А/см2Под действием ВЧ-разряда образовывается нитрид меди. При этом скорость порошка готового продукта составляет 7=1,5 - 2,0 г/ч.Полученный продукт анализируется на содержание азота (методом Къельдаля ) и металла (весовым методом с точностью 0,5 - 1 отн.й ),Содержание азота составляет 6,87,содержание меди 93,23, что соответствует формуле СцИ энитрида меди, Рентгеноструктурньй анализ показывает, что данное соединение имеет кубическую кристаллическую решетку типа йеОсо постоянной решетки г 1=3,81 А . Измеренная пикнометрическая плотность3 нитрида меди составляет 0=5,8 г/см За время протекания процесса...
