Система охлаждения дизеля
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 853130
Авторы: Волков, Дурович, Коганицкий, Кожевников, Мясников, Полипанов
Текст

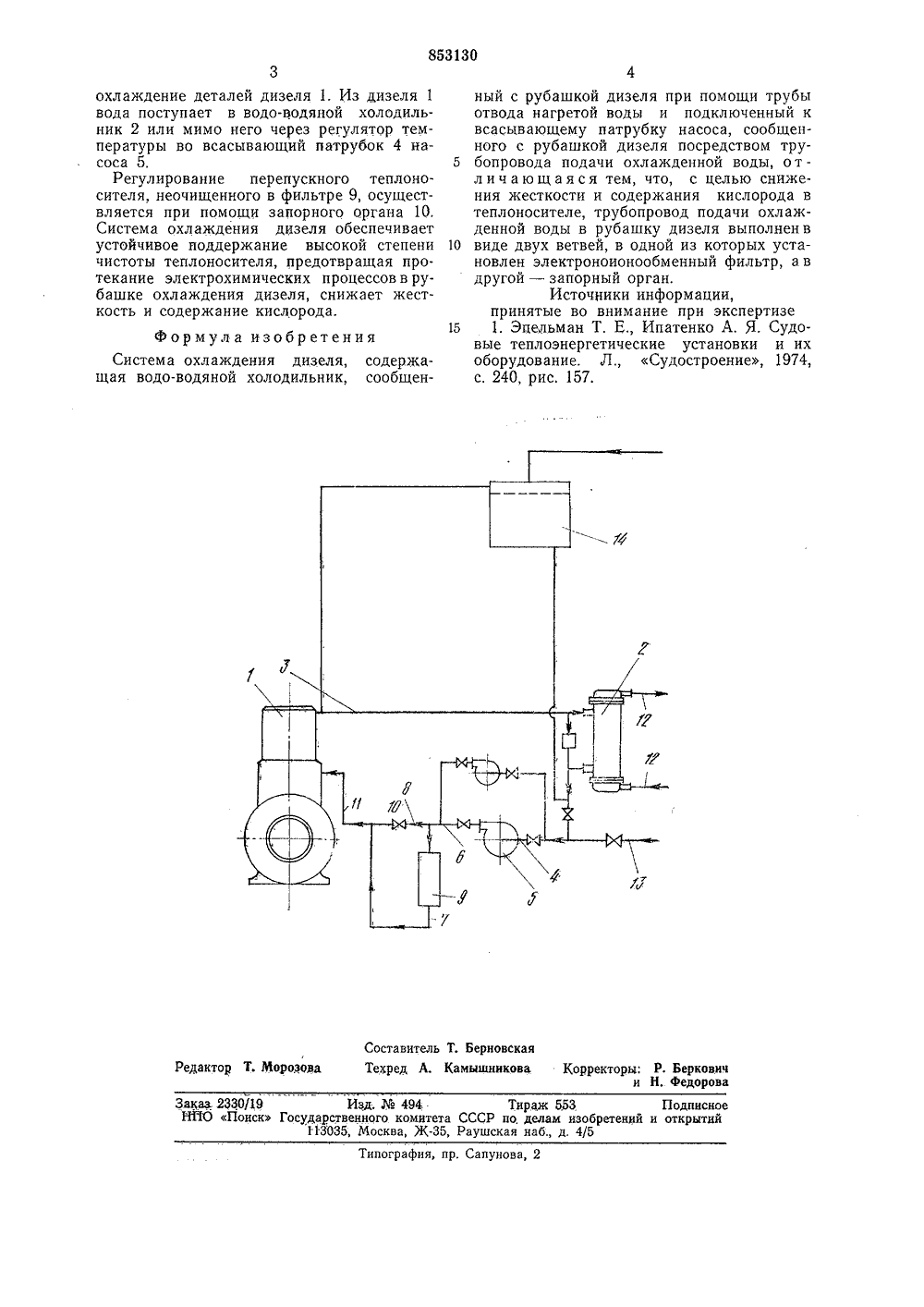

пщ 853 30 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Р=спублик(45) Дата опубликования описания 07.08.81)М УлзГ 01 Р 11 Государственный комите СССР лам изобретений и открытийСИСТЕМА ОХЛАЖДЕНИЯ ДИЗ 0 30 Изобретение относится к машиностроению, а именно к двигателестроению и, в частности, к очистке теплоносителя, циркулирующего через полости охлаждения дизеля,Известны системы охлаждения дизелей, содержащие водоводяной холодильник, сообщенный с рубашкой дизеля при помощи трубы отвода нагретой воды и подключенный к всасывающему патрубку насоса, сообщенного с рубашкой дизеля посредством трубопровода подачи охлажденной воды Ц,Известные системы не предусматривают защиты от коррозионно-кавитационных разрушений, вызванных наличием парогазовых пузырьков и химических элементов, находящихся в охлаждающей жидкости.Целью изобретения является снижение жесткости и содержания кислорода в теплоносителе.Для достижения поставленной цели трубопровод подачи охлажденной воды в рубашку дизеля выполнен в виде двух ветвей, в одной из которых установлен электроноионообменный фильтр, а в другой - запорный орган.На чертеже показана принципиальная схема системы охлаждения дизеля 1, содержащая водо-водяной холодильник 2, сообщенный с рубашкой (не показана) дизеля 1 при помощи трубы отвода 3 нагретой воды и подключенный к всасывающему патрубку 4 насоса 5, сообщенного с рубашкой дизеля 1 при помощи трубопровода б подачи охлажденной воды, выполненного в виде двух ветвей 7 и 8, в одной из которых - ветви 7, установлен электроноионообменный фильтр 9, а в другой 8 - запорный орган 10. Подключение трубопровода б подачи охлаждения к дизелю 1 осуществляется после слияния ветвей 7 и 8 в общий трубопровод 11.Водо-водяной холодильник 2 подключен к забортной воде при помощи трубопроводов 12,Подпитка и заполнение системы охлаждения производится по трубе 13 из емкости с пресной водой. Напорный бак 14 служит для компенсации расширения жидкости и восполнения возможных утечек.Работа системы охлаждения дизеля осуществляется следующим образом.Охлаждающая пресная вода под напором циркуляционного насоса 5 направляется по двум ветвям 7 и 8: одна часть воды проходит через электроноионообменный фильтр 9, в котором осуществляется очистка воды до высокой степени чистоты, а другая часть проходит мимо фильтра 9.В общем трубопроводе 11 подачи охлаж. денного теплоносителя очищенная и неочищенная вода смешивается и поступает на853130 Составитель Т, БерновскаяТекред А. Камышникова Редактор Т. Морозова Корректоры; Р. Берковичи Н, федорова Заказ 2330/19 Изд.494 Тиран 553 Подписное НЙО Поиск Государственного комитета СССР по, делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Типография, пр, Сапунова, 2 охлаждение деталей дизеля 1. Из дизеля 1 вода поступает в водо-водяной холодильник 2 или мимо него через регулятор температуры во всасывающий патрубок 4 насоса 5.Регулирование перепускного теплоносителя, неочищенного в фильтре 9, осуществляется при помощи запорного органа 10. Система охлаждения дизеля обеспечивает устойчивое поддержание высокой степени чистоты теплоносителя, предотвращая протекание электрохимических процессов в рубашке охлаждения дизеля, снижает жесткость и содержание кислорода. Формула изобретенияСистема охлаждения дизеля, содержащая водо-водяной холодильник, сообщенный с рубашкой дизеля при помощи трубыотвода нагретой воды и подключенный квсасывающему патрубку насоса, сообщенного с рубашкой дизеля посредством тру 5 бопровода подачи охлажденной воды, о тличающаяся тем, что, с целью снижения жесткости и содержания кислорода втеплоносителе, трубопровод подачи охлажденной воды в рубашку дизеля выполнен в10 виде двух ветвей, в одной из которых установлен электроноионообменный фильтр, а вдругой - запорный орган.Источники информации,принятые во внимание при экспертизе15 1. Эп,ельман Т. Е., Ипатенко А. Я. Судовые теплоэнергетические установки и ихоборудование. Л., Судостроение, 1974,с. 240, рис, 157,
