Клапан для системы регулирования давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

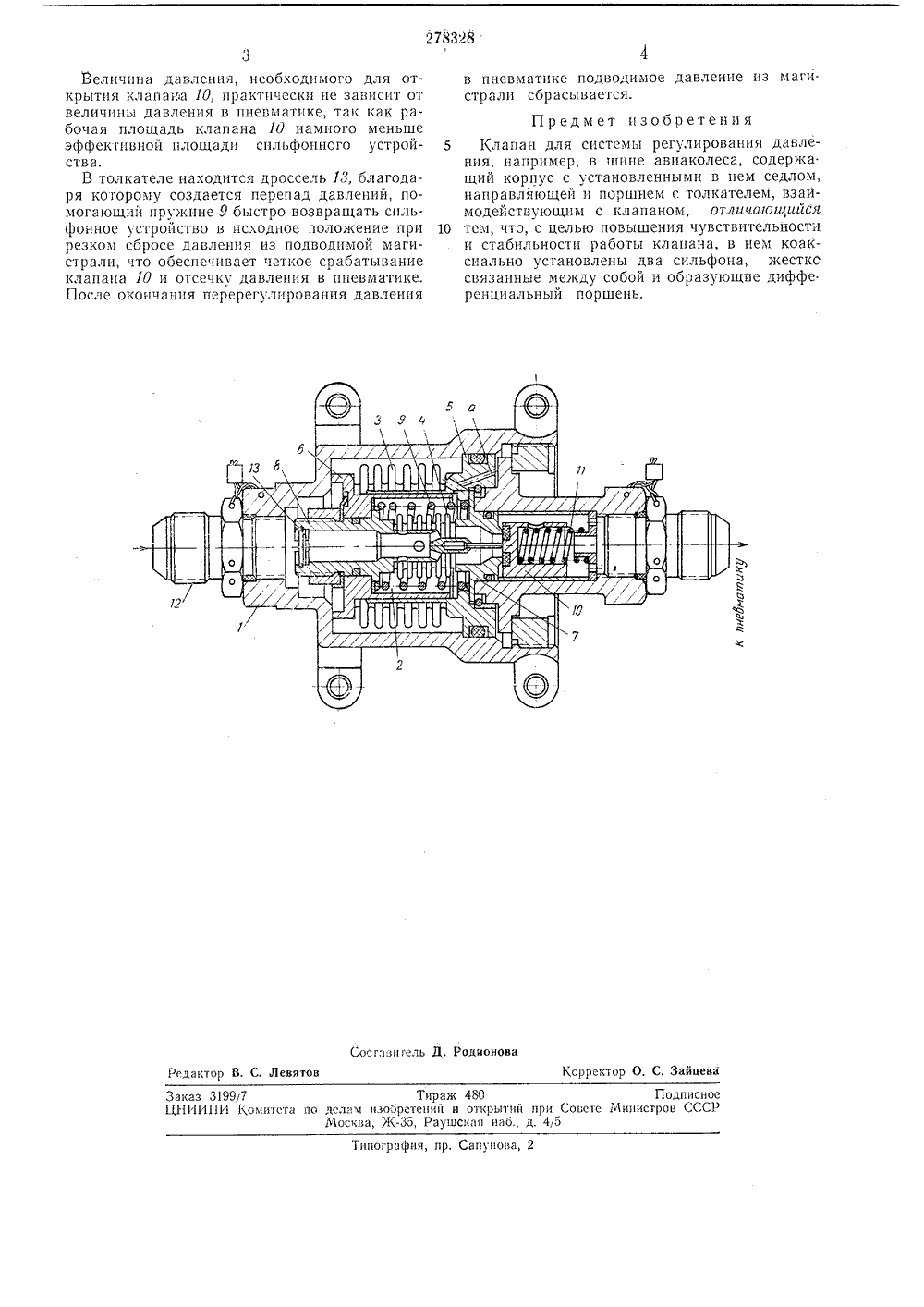

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 25.Х 111968 (Лоа 1291864/40-23)с присоединением заявкиПриоритетОпубликовано 05 Х 11,1970. Бюллетень25Дата опубликования описания З,Х 1,1970 Кл. 47, 5/03 63 е, 30/02 Комитет па делам изобретеиий и открытий при Совете Министров СССР.ЧПК Г 161 с 17/164В бОс 23/04УДК 629.7.027.2 (088.8) Авторыизобретения В, Латков и А. Н. Певзне явител АПАН ДЛЯ СИСТЕМЫ РЕГУЛИРОВАНИЯ ДАВЛЕН е в ат к даря фон- тжиость ерез ение подИзобретение относится к системам регулирования давления, в частности, для впуска или выпуска воздуха в шинах авиаколес перед взлетом или посадкой самолета. Изменение давления в шинах колес особенно необходимо для тяжелонагруженных самолетов, когда приходится совершать взлет или посадку на грунтовых аэродромах с различной твердостью поверхности,Так например, при посадке на подготовленную твердую поверхность допустимы значительно более высокие давления в шине, чем для того же самолета, но в условиях неподготовленной или мягкой посадочной полосы.Известны устройства для регулирования давления, в которых имеется ряд подвижных уплотненлй, работающих под постоянным давлением сжатого воздуха, находящегося в шине колеса. Однако из этих устройств возможны утечки воздуха, что снижает надежность конструкции.Целью изобретения является создание устройсгва, обеспечивающего высокую чувствительность и стабильность работы по изменению давления в колесе и исключающего возможность утечки воздуха из него. Поставленная цель достигается тем, что в устройстве имеется дифференциальный поршень, выполненный в виде двух коаксиально установленных сильфонов, а для устранения возможных утечек воздуха через подвижные соединения магистрали в устройстве установлен клапан, который открывается автоматически при помощи дифференциального поршня. Устройство может быть установлено на авиаколесе. Монтаж и демонаж его не требует снятия колес с оси стойки.Изобретение поясняется чертежом.В корпусе 1 устройства находится диффео ренциальный поршень 2, состоящий нз большого 8 и малого 4 снльфонов с прпсоеднненьпгми к ннм направляющей 5, поршнем 6, седлом 7 и толкателем 8. Внутри большого силь- фона размещена возвратная пружина 9. Толкатель 8 крепится к поршню б. Внутренняя полость сильфонного устройства сообщается с атмосферой через канал а. Клапан работает следующим образом. 20 В исходном положении, когда давлен магистрали отсутствует, клапан 10 подж седлу при помощи пружины 11 и благо давлению пневматика. Прн подаче давления к штуцеру 12 силь 25 ное устройство перемещает толкатель н о мает клапан 10 от седла, сообщая пол пневматика с подводпмой магистралью ч каналы в толкателе, вследствие чего давл в пневматике уравнивается с давлением в ЗО водимой магистрали.Сосгазигель Д. Родионова Корректор О, С, Зайцева Редактор В. С. Левитов Заказ 3199/7 Тираж 480 ПодписноеЦ 1 ИИПИ Комитета по делам нзо 5 рстений и открьпий при Сонете Министров СССР Москва, Ж, Раушская наб., д. 45 Типография, пр. Сапунова, 2 Величина давления, необходимого для открытия клапана 10, практически не зависит от величины давления в пневматике, так как рабочая площадь клапана 10 намного меньше эффективной площади сильфопного устройства.В толкателе находится дроссель 13, благодаря когорому создается перепад давлений, помогающий пружине 9 быстро возвращать сильфонное устройство в исходное положение при резком сбросе давления из подводпмой магистрали, что обеспечивает четкое срабатывание клапана 10 и отсечку давления в пневматике. После окончания перерегулирования давления в пневматике подводимое давление из маги.страли сбрасывается. Предмет изобретения5 Клапан для системы регулирования давления, например, в шине авиаколеса, содержа.щий корпус с установленными в нем седлом, направляющей и поршнем с толкателем, взаимодейсгвующпм с клапаном, отличаощийся 10 тем, что, с целью повышения чувствительностии стабильности работы клапана, в нем коаксиально установлены два сильфона, жестко связанные между собой и образующие диффе ренциальный поршень.
СмотретьЗаявка
1291864
В. В. Латков, А. Н. Певзнер
МПК / Метки
МПК: B60C 23/04, F16K 17/164
Метки: давления, клапан, системы
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-278328-klapan-dlya-sistemy-regulirovaniya-davleniya.html" target="_blank" rel="follow" title="База патентов СССР">Клапан для системы регулирования давления</a>
