Стенд для испытаний систем управления торможением колес шасси летательных аппаратов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 200849
Автор: Государственный
Текст

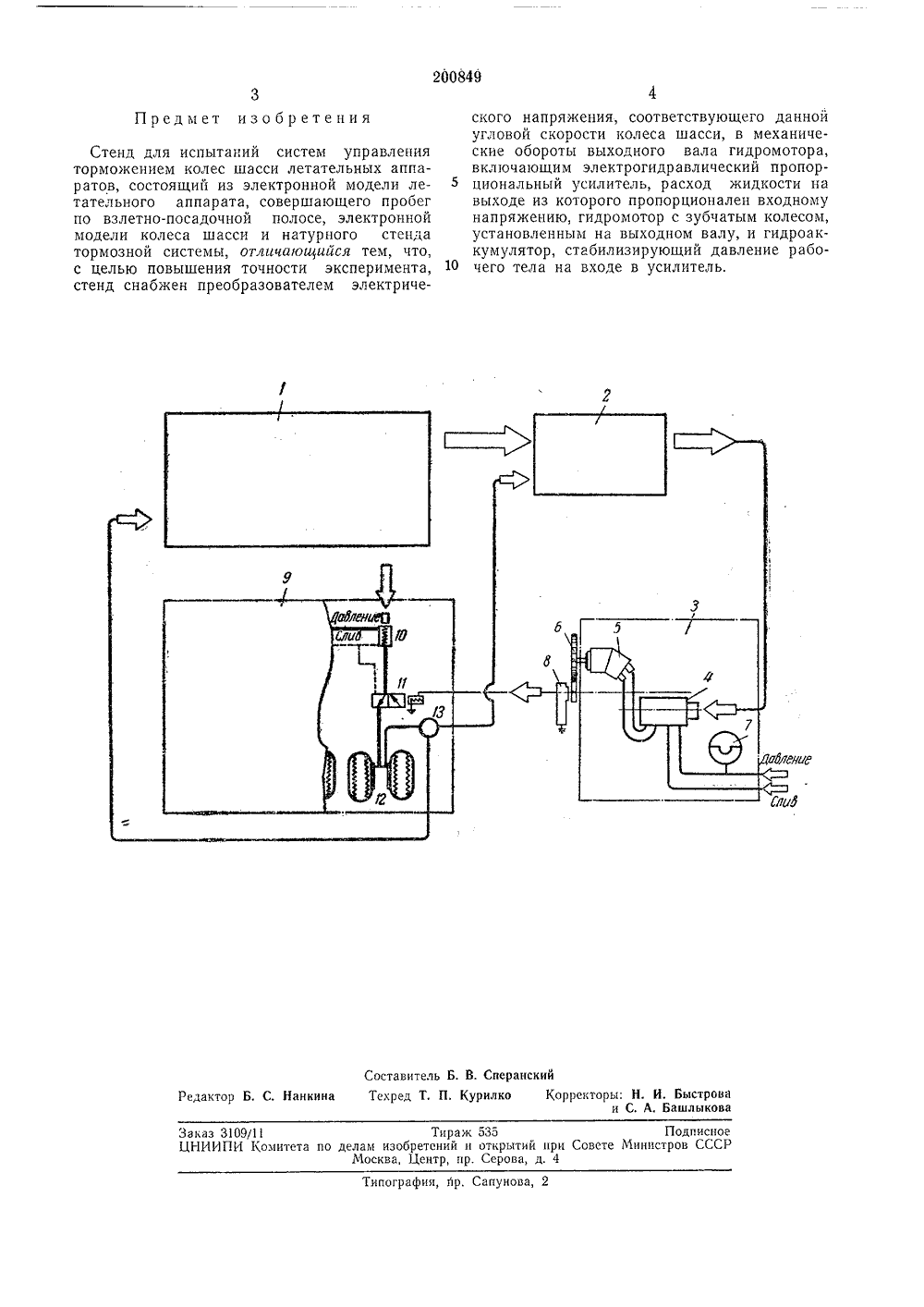

ОПИСАНИЕ 2 ООВЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВЙДЕТЕДЬСТВУ Союз Советскиь Социалистическиь РесоублинЗав симое от авт, свидетельствавлено 25,1,1966 ( 1051110/40 л. 421, 24 62 Ь, 47/О присоединением заявкиМПК б 01 тп В 64 с УДК 629.13.015.1-59:620риоритетпубликовано 15 гЧ 111,1967. Бюата опубликования описания Комитет оо делам зсбретеиий и открыти ори Совете Мииистров СССРнг границ,а сти СТЕНД ДЛЯ ИСПЬ 1 ТАНИИ СИСТЕМ УПРАВЛЕНИЯ ТОРМОЖЕНИЕМ КОЛЕС ШАССИ ЛЕТАТЕЛЬНЫХ АППАРАТОиз электронной модели 1 арата, электронной модели 2 ектрогидравлического преобналог, содержащего усилиор б с зубчатым колесом б, р 7 и датчик 8 растормажитормозной системы, включа- О, кран 11, колеса 12 и датого давления. Стенд состоит летательного апп колеса шасси, эл разователя 3 си 5 тель 4, гидромо гидроаккумулято вания, стенда 9 ющего клапан 1 чик И тормозн 0Изобретение относитстендам, в частности, дторможением колес шаратов.Известные стенды для испытаний систем управления торможением колес шасси летательных аппаратов, состоящие из электронной модели летательного аппарата, совершающего пробег по ВПП, электронной модели колес шасси и натурного стенда тормозной системы, недостаточно точны, что ограничивает их применение.Сущность изобретения заключается в том, что стенд снабжен преобразователем электрического напряжения, соответствующего данной угловой скорости колеса шасси летательного аппарата, в механические обороты выходного вала гидромотора, включающим электрогидравлический пропорциональный усилитель, расход жидкости на выходе из которого пропорционален входному напряжению, гидромотор с зубчатым колесом, установленным на его выходном валу, и гидроаккумулятор, стабилизирующий давление рабочего тела на входе в усилитель.Эти конструктивные особенности стенда повышают точность эксперимента.На чертеже изображена принципиальная схема описываемого стенда для испытаний систем управления торможением колес шасси летательных аппаратов. Стенд работает следующим образом.После включения стенда зубчатое колесо 6гидромотора 5 начинает вращаться с угловой скоростью, соответствующей оборотам колеса 15 шасси. При подаче давления в тормозные узлы колеса электросигнал, соответствующий величине тормозного давления, поступает в электронные модели летательного аппарата и колеса. В случае превышения тормозным 20 моментом предельного момента сцепления покрышек колеса с ВПП электросигнал, пропорциональный угловой скорости колеса, уменьшается, при этом уменьшаются и обороты выходного вала гидромотора. В дальней шем срабатывает инерционный датчик 8, который подает сигнал на кран 11 расторма.живания, при этом давление в тормозных узлах падает, что вызывает увеличение оборотов выходного вала гидромотора, после чего 30 цикл работы стенда повторяется в соответствии с программой испытаний.2 О 0849 Предмет изобретения Составитель Б. В. Сперанский Редактор Б. С. Нанкина Текред Т. П, Курилко Корректоры; Н. И. Быстрова и С, А, БашлыковаЗаказ 3109/11 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 Стенд для испытаний систем управления торможением колес шасси летательных аппаратов, состоящиц из электронной модели летательного аппарата, совершающего пробег по взлетно-посадочной полосе, электронной модели колеса шасси и натурного стенда тормозной системы, отличающийся тем, что, с целью повышения точности эксперимента, стенд снабжен преобразователем электрического напряжения, соответствующего данной угловой скорости колеса шасси, в механические обороты выходного вала гидромотора, включающим электрогидравлический пропор циональный усилитель, расход жидкости навыходе из которого пропорционален входному напряжению, гидромотор с зубчатым колесом, установленным на выходном валу, и гидроаккумулятор, стабилизирующий давление рабо чего тела на входе в усилитель,
СмотретьЗаявка
1051110
Государственный научно исследовательский институт гра данск
МПК / Метки
МПК: B60T 17/22, B64C 25/02, G01M 17/00
Метки: аппаратов, испытаний, колес, летательных, систем, стенд, торможением, шасси
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-200849-stend-dlya-ispytanijj-sistem-upravleniya-tormozheniem-koles-shassi-letatelnykh-apparatov.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытаний систем управления торможением колес шасси летательных аппаратов</a>
