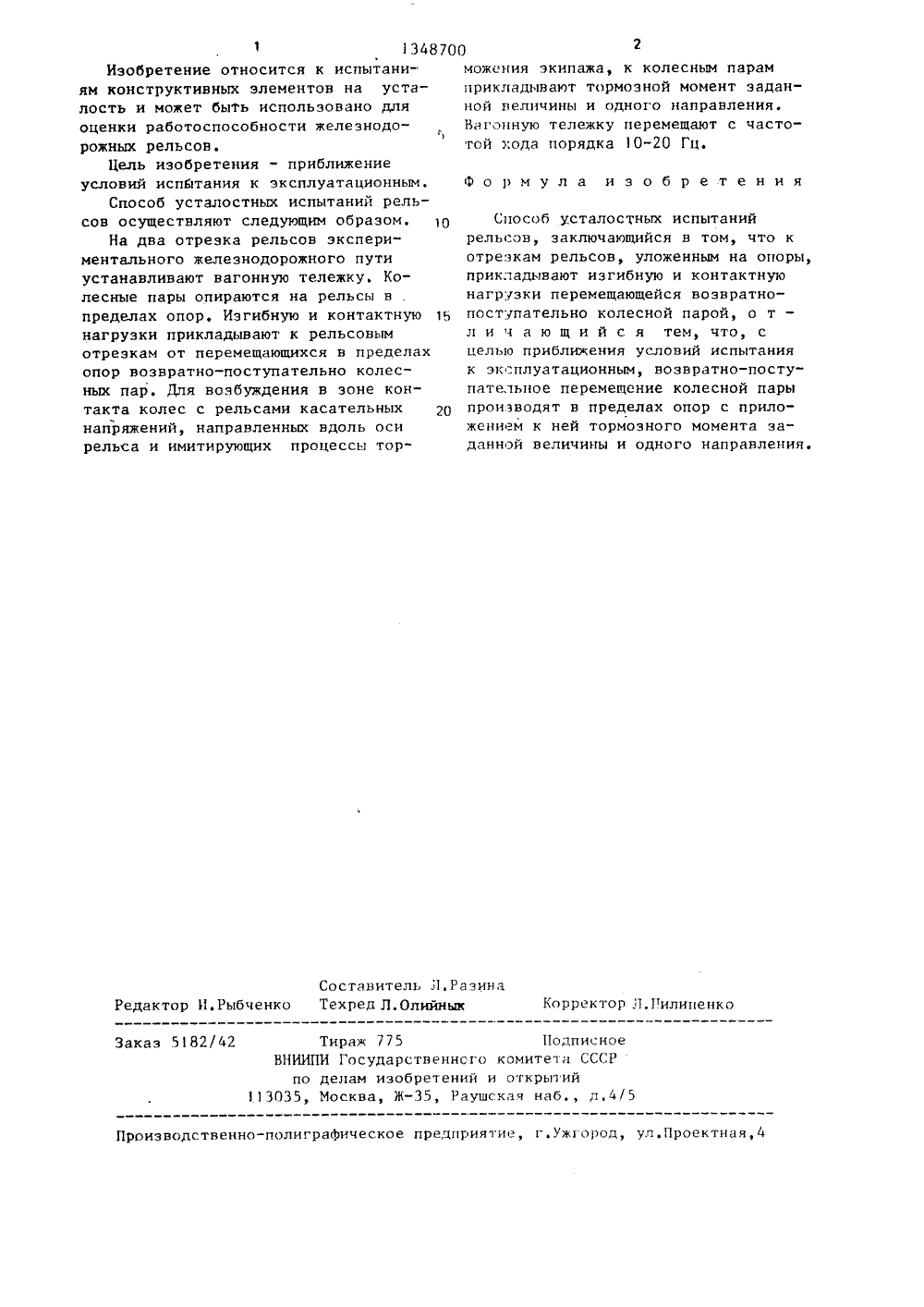

Способ усталостных испытаний рельсов

Номер патента: 582112

Опубликовано: 30.11.1977

Авторы: Каргапольцев, Лаврентьев, Яблонский

МПК: B60S 3/00

Метки: букс, вагонной, защиты, обмывке, тележки

...взаимодействующего с втулками 15 рычагов 3.С пульта управления подается импульс на клапан, управляющий работой цилиндров (не указано), Сжатый воздух поступает в ци линдр 8, который, воздействуя на свободные плечи рычатов 3, поворачивает их на осях 11, при этом ролики 9 взаимодействуют с направляющей 10 по прямому участку направляющей, и рычаги 3 поворачиваются только в 10 вертикальной плоскости, Как только основание 5 уплотнительных полуколец 4 достигает нижнего уровня выточки колесного центра 16, ролик 9 переходит с прямой на наклонный участок направляющей 10, и рычаги 3 начи нают передвигаться в направлении колесных пар тележки и заходят в выточку колесного центра 16 (на фиг. 3 показано положение захвата) и далее до соприкосновения -...

Номер патента: 539798

Опубликовано: 25.12.1976

Авторы: Березин, Григорьев, Добрынин, Кокорев, Петров, Сорочкин

МПК: B61F 5/14

Метки: боковая, кузова, локомотива, опора, тележку

...показана траектория скользуна и корпуса опоры при повороте тележки.На раме тележки 1 установлены корпуса 2 боковых опор кузова. В корпусе 2 боковой опоры имеется нижняя опорная плита 3, на рабочие поверхности которой опираются два ролика 4, укрепленные в обойме 5, Ось вращения роликов 4 параллельна продольной оси локомотива. На ролики своими рабочими поверхностями опирается верхняя опорная плита 6, несущая сферическое гнездо 7. В гнездо 7 вставлена шаровая опора 8 со скользуном 9. На него опирается накладка 10, смонтированная на главной раме 11 тепловоза. На шаровой опоре 8 установлена направляющая рамка 12 с втулкой 13. На боковых поверхностях рамки 12 имеются пластмассовые прокладки 14. Между рамкой 12 и боковыми поверхностями...

Номер патента: 1838492

Опубликовано: 30.08.1993

Автор: Филипп

МПК: E01B 9/30

Метки: железнодорожного, крепления, опоре, подрельсовой, рельса

...эффективном управлении движением сжатия пружины скрепления в ее анкере и в предупреждении разрывов пружины на втором изогнутом участке 2.На той же фиг,11, позицией 8 обозначен рельс (вид сверху), а буквой (Б) край борта подошвы названного рельса. Чтобы не перегружать эту фигуру на ней изображена укладка беэ изоляции. т.е. без промежуточной изолирующей плитки, которая изображена под (9) на фиг.12.Фиг,12 - вид с торца скобы в положении затягивания по настоящему изобретению, На ней видно рельс 8, уложенный на упругую рельсовую подкладку 7, которая уложена на опору 11. Между подошвой рельса 8 и пятым участком 5 пружины скрепления проложена электроизоляционная прокладка 9, Для устройства анкерного крепления изображена лишь верхняя часть,...

Номер патента: 123184

Опубликовано: 01.01.1959

Автор: Гуляев

МПК: F16F 7/08

Метки: амортизатор, вагона, вагонной, вертикальных, колебаний, поглощения, тележки, фрикционный

...и клина и тем самь 1 м изменять энсргопоглоц 1 аОптуО способность амортпзатора,На чертеже изображен описываемый фрцкццоццый амортизатор для тележек железнодорожных вагонов.Амортизатор состоит из винтовой пруж 1 шы 1, опирающейся своими торцами па фланцы нижнего разрезного стакана 2 и клина трсц 1 гя 3. Нижний разрезной стакан 2 внутри имест два прямоугольных паза с ПЕЗНаЧПТСЛЬНО НаКЛОННЫМИ ПЛОСКОСТЯМИ Трсцця. КЛИН оч ИМЕЕТ ПряМО- уГО;1 ьное сечение. Наклонные пло кости клина Входят В пазы разрезного стакана, хС(д которыми при колсоапиях Вагона содаес т 1 зсц 11(. Всли 1 ипа трения Зависит От количества и от пло 1 цадп поперечцОГО ссчс;ия нажимцых пружинящих (стальных цлп резиновых) колец 4, охватывающих нижний разрезной...

Номер патента: 330058

Опубликовано: 01.01.1972

Авторы: Бел, Двухглавов, Евстафьев, Зоценко, Крючков, Реутов, Уральский, Хусидов

МПК: B61F 5/14, F16F 7/04

Метки: боковая, вагона, кузова, опора

...плунжер 2 со сферической опорной поверхностью 3. Плуцжер опирается на вкладыш 4. одновременно являющийся скользу цом кузова. Между плуцжером ц дном стакана размещена пружина 5.Перемещение плунжера относительно стакана ограничено стержнем б с направляющими 7, установленным в стакане с зазором а 1 О относительно плунжера. В направляющихстержня расположены фрикционные клинья 6, которые наклонной поверхностью 9 взаимодействуют с соответствующей поверхностью плунжера. Клинья прижаты к плуцжеру пру жгптои ТООпоры устанавливаются на раме 11 кузова 12 вагона и опираются вкладышами о скользуны надрессорных балок 1,т тележек 14, связанных продольной балкой 15.2 п В порожнем состоянии кузов опирается наскользуны тележек посредством пружин,...
