Магнитооптическая структура
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1642869
Автор: Рандошкин
Формула
1. МАГНИТООПТИЧЕСКАЯ СТРУКТУРА, содержащая пленку феррит-граната, нанесенную на подложку из немагнитного граната, отличающаяся тем, что, с целью достижения легкоплоскостной анизотропии и повышения угла фарадеевского вращения плоскости поляризации излучения, подложка выполнена из гадолиний-скандий-галлиевого граната, а пленка феррит-граната выполнена так, что додекаэдрические позиции в структуре граната занимают ионы празеодима.
2. Магнитооптическая структура по п.1, отличающаяся тем, что пленка феррит-граната выполнена состава Pr3Fe5-xGaxO12, где x
1,2.
3. Магнитооптическая структура по п.1, отличающаяся тем, что пленка выполнена состава Pr3Fe5-x-y(Sc, In)y(Ga, Al)xO12, где x 1,4, y 0,2.
Описание
Цель достижение легко-плоскостной анизотропии и повышение угла фарадеевского вращения.

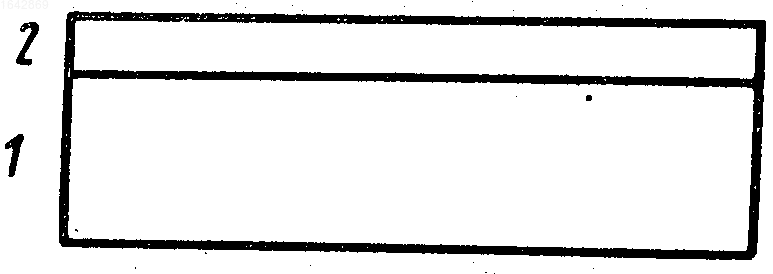

На чертеже показана магнитооптическая структура, содержащая подложку 1 и пленку феррит-граната 2.
Сущность изобретения заключается в следующем. Введение в состав пленки феррит-граната ионов празеодима создает анизотропию типа "легкая плотность". Использование такой пленки, как известно, обеспечивает высокое быстродействие при низких модулирующих магнитных полях. При введении в состав пленки до 3 атомов празеодима в расчете на формульную единицу граната обеспечивается повышение фарадеевского вращения при

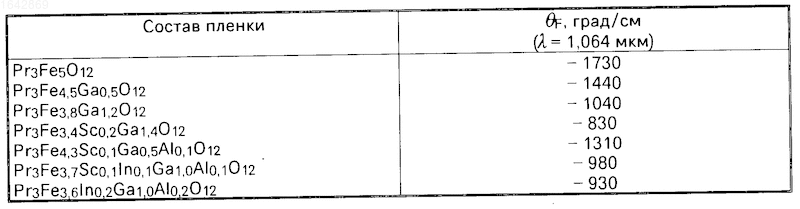

1,15 мкм более, чем в 6 раз по сравнению с аналогом и в 1,1-2,5 раз по сравнению с прототипом. При этом согласование параметра решетки пленки и подложки обеспечивается, если подложка выполнена из Gd3Sc2Ga3O12. Введение в состав пленки до 1,2 атомов галлия на формульную единицу граната позволяет дополнительно снизить модулирующее магнитное поле. При более высоком уровне замещения железа достигается компенсация магнитного момента. Для лучшего согласования параметров решетки пленки и подложки в состав пленки можно вводить до 0,2 атомов скандия и/или индия в расчете на формульную единицу граната и одновременно до 1,4 атомов галлия и/или алюминия.Монокристаллические пленки феррит-граната системы Pr3(Fe, Sc, In, Ga, Al)5O12 выращивали на подложках из Gd3Sc2Ga5O12 с ориентацией (III) методом жидкофазной эпитаксии из переохлажденного раствора-расплава на основе PbO-B2O3 при температуре 780-830оС. Примеры конкретного выполнения приведены в таблице. Испытания пленок в модуляторе показало, что модулирующее магнитное поле составляет 1-3 Э.
Дополнительным преимуществом изобретения является отсутствие в составе пленки ионов висмута, поэтому при выращивании пленок не возникают проблемы, связанные с деградацией пересыщенного состояния висмутсодержащего раствора-расплава.
Изобретение относится к оптоэлектронике и может быть использовано в магнитооптических модуляторах. Цель изобретения - снижение модулирующего магнитного поля. Пленка 2 выполнена состава Pr3(Fe,Ga,Al,Se,ln)5O12 и нанесена на подложку 1 из Gd3Sc2Gd5O12 Этим достигается высокое фарадеевское вращение (до 1700 град/см при длине волны 1,06 мкм) без применения Bi в составе пленки и легкоплоскостная анизотропия пленок. 2 з.п. ф-лы, 1 ил., 1 табл.
Рисунки
Заявка
4626921/25, 27.12.1988
Рандошкин В. В
МПК / Метки
МПК: G02F 1/09
Метки: магнитооптическая, структура
Опубликовано: 30.04.1995
