Устройство выдвижения закрылка
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Устройство выдвижения закрылка, содержащее поворотный обтекатель с направляющими на внутренних стенках и каретку с роликами, установленную на закрылке и кинематически связанную с крылом и обтекателем, отличающееся тем, что, с целью упрощения конструкции и улучшения аэродинамики крыла за счет уменьшения размеров обтекателя, кинематическая связь выполнена в виде разноплечей качалки, установленной на обтекателе и двух шарнирных тяг, соединяющих большее плечо качалки с кареткой, а меньшее плечо с крылом.
Описание
Целью изобретения является упрощение конструкции и улучшение аэродинамики крыла за счет уменьшения размеров обтекателя.

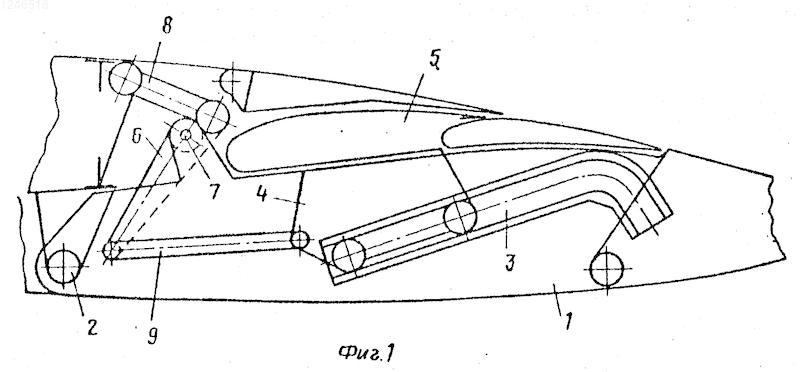

На фиг. 1 изображено устройство выдвижения закрылка в убранном положении; на фиг. 2 то же, в выпущенном положении.
Устройство содержит обтекатель 1, передняя часть которого шарнирным узлом 2 связана с крылом. Направляющие 3 установлены на внутренних боковых стенках и в них вмонтированы ролики каретки 4, установленной на закрылке 5. Двуплечая качалка 6 поворотно установлена на обтекателе на оси 7. Малое плечо качалки связано с крылом шарнирной тягой 8, а большое плечо с кареткой тягой 9.
Устройство работает следующим образом.
Привод (не показан), воздействуя на каретку 4, перемещает ее по направляющим 3 обтекателя. Одновременно, благодаря связи большого плеча двуплечей качалки 6 с кареткой посредством шарнирной тяги 9 происходит поворот вокруг оси 7 двуплечей качалки. Малое плечо качалки 6 и шарнирная тяга 8 являются подкосом обтекателя 1, длина которого изменяется при вращении качалки. В данном механизме при выпуске закрылка поворот двуплечей качалки 6 приводит к увеличению длины подкоса, поскольку его плечи (малое плечо качалки 6 и шарнирная тяга 8) выпрямляются, что приводит к отклонению обтекателя вниз.
Подбирая при проектировании конфигурацию и расположение направляющих 3 на обтекателе 1, а также величины плеч двуплечей качалки 6, можно обеспечить практически любые требуемые положения закрылка.
Устройство выдвижения закрылка, содержащее поворотный обтекатель с направляющими на внутренних стенках и каретку с роликами, установленную на закрылке и кинематически связанную с крылом и обтекателем, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и улучшения аэродинамики крыла за счет уменьшения размеров обтекателя, кинематическая связь выполнена в виде разноплечей качалки, установленной на обтекателе и двух шарнирных тяг, соединяющих большее плечо качалки с кареткой, а меньшее плечо - с крылом.
