Способ изготовления слоистых полупроводниковых структур
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1225423
Автор: Скорняков
Формула
СПОСОБ ИЗГОТОВЛЕНИЯ СЛОИСТЫХ ПОЛУПРОВОДНИКОВЫХ СТРУКТУР, включающий сплавление кремниевых пластин в присутствии алюминия методом зонной перекристаллизации с градиентом температуры и диффузию легирующей примеси, отличающийся тем, что, с целью повышения качества и воспроизводимости электрических параметров p n-перехода слоистых полупроводниковых структур, сильнолегированную кремниевую пластину p-типа проводимости с концентрацией акцепторной примеси более или равной 1019 см-3 сплавляют с второй кремниевой пластиной p-типа проводимости, легированной до концентрации акцепторной примеси менее 1019 см-3, p-слой полученной p+ p-структуры уменьшают до заданной толщины, затем диффузией донорной примеси с поверхностной концентрацией равной или более концентрации акцепторной примеси в p-слое образуют на заданной глубине n+-p-переход.
Описание
Целью изобретения является повышение качества и воспроизводительности электрических параметров p-n-перехода слоистых полупроводниковых структур.
Суть данного изобретения представлена на фиг.1-4.

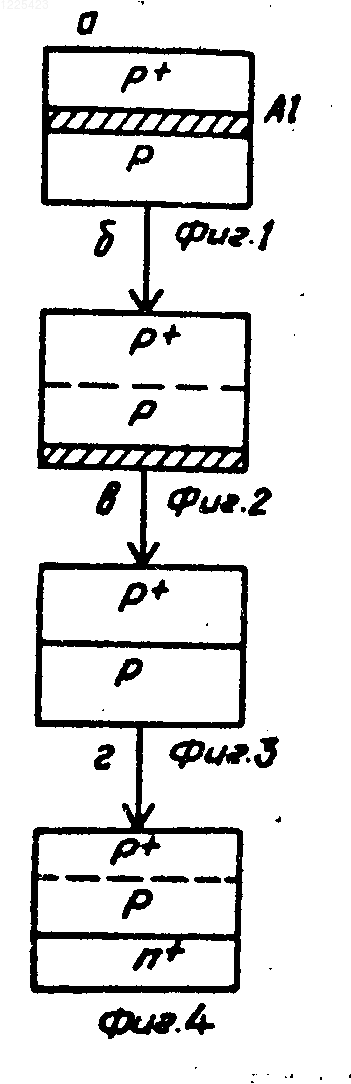

На фиг. 1 показано сплавление р+- и р-кремниевых пластин в присутствии алюминия; на фиг.2 выведение расплавленного алюминия через р+-кремний методом зонной перекристаллизации с градиентом температуры; на фиг.3 стравливание избыточного алюминия с поверхности р+-кремния; на фиг.4 сошлифовка базового р-слоя до заданной толщины формирование в базовом р-слое диффузией донорной примеси р+-слоя заданной толщины.
П р и м е р 1. Шлифованные микропорошком М20 пластины кремния марки КДБ 0,03 (концентрация бора 3

П р и м е р 2. По технологии, показанной в примере 1, изготавливают сплавно-диффузионные р+ р n+-структуры сплавлением пластин кремния марок КДБ 0,005 и КДБ 0,25 диффузию мышьяка ведут при 1423 К в течение 50 ч. Толщина базового р-слоя составляет 30 мкм, толщина диффузионного n+-слоя 20 мкм. Изготовленные на основе таких структур ограничительные диоды имеют напряжение пробоя 30 В при токе 1 мА и обратные токи 1 0,05 мкА (при требовании 5 мкА). Предельная импульсная мощность образцов достигает 3,3 кВт (требование 1,5 кВт).
П р и м е р 3. По технологии, описанной в примере 1, изготавливают сплавно-диффузионных p+ p n+-структур, при сплавлении которых используют кремний марок КДБ 0,005 и КДБ 2,0. Диффузию мышьяка ведут в течение 8 ч при 1423 К. Толщина базового р-слоя составляет 30 мкм, толщина n+-диффузионного слоя 7 мкм. На сплавно-диффузионные структуры наносят омические контакты, разрезают на шестигранные кристаллы с диагональю 7 мм, травят, защищают полисилоксановой пленкой и проводят их сборку в диодном корпусе типа КД-11. Напряжение пробоя полученных таким образом образцов при токе 1 мА составляет 86 В, обратные токи 0,2 мкА (требование 5 мкА) предельная импульсная мощность составляет 6,45 кВт (требование для такого касса ограничительных диодов 5 кВт).
Рисунки
Заявка
3785096/25, 25.08.1984
Скорняков С. П
МПК / Метки
МПК: H01L 21/328
Метки: полупроводниковых, слоистых, структур
Опубликовано: 27.12.1995
Код ссылки
