Тетерев

Способ получения монокристаллов двуокиси урана

Номер патента: 421229

Опубликовано: 10.07.1999

Авторы: Смирнов, Калиев, Скиба, Тетерев, Тарасова, Комаров, Барабошкин

МПК: C30B 9/14, C30B 29/16

Метки: монокристаллов, урана, двуокиси

1. Способ получения монокристаллов двуокиси урана электролизом расплавленных солей хлоридов щелочных металлов и хлорида уранила, отличающийся тем, что, с целью получения крупных хорошо ограненных кристаллов, в расплав вводят добавки четырехвалентного урана и фтора в весовом отношении 7 - 10.2. Способ по п.1, отличающийся тем, что процесс ведут при использовании микрокатода площадь не более 10-3см2 при 400 - 450oС и скорости нарастания тока 0,2 - 0,3 мА/ч.

Способ определения профиля концентрации легких ядер по глубине образца

Номер патента: 1655200

Опубликовано: 30.05.1994

Автор: Тетерев

МПК: G01N 23/00

Метки: образца, профиля, концентрации, легких, ядер, глубине

СПОСОБ ОПРЕДЕЛЕНИЯ ПРОФИЛЯ КОНЦЕНТРАЦИИ ЛЕГКИХ ЯДЕР ПО ГЛУБИНЕ ОБРАЗЦА, заключающийся в том, что исследуемый образец облучают параллельным пучком моноэнергетических нейтронов и регистрируют продукты реакции упругого рассеяния, отличающийся тем, что, с целью увеличения глубины анализируемой области, регистрируют упруго рассеянные нейтроны с помощью резонансного детектора, перед которым расположен коллиматор, выполненный из тонких слоев того же вещества, что и резонансный детектор, причем угол наклона слоев коллиматора по отношению к направлению первичного пучка нейтронов равен углу, под которым нейтроны рассеиваются на определяемых ядрах при потере энергии E =...

Устройство для подвода питания к транспортному средству

Загрузка...

Номер патента: 1830583

Опубликовано: 30.07.1993

Авторы: Харченко, Овчаренко, Тетерев

МПК: H02G 11/00

Метки: подвода, питания, средству, транспортному

...шарнира в направлении движения транспортного средства, 3 ил,н с транспортным сзможность передвижути,13, Устройство длранспортному средапример, на середитранспортного среда раза увеличить путьй кабеля.о работает следующим о При передвижении транспортного средства 12 по рельсовому пути 13 кабель питания 4, натягиваясь, вращает барабан 3 и одновременно вал 5, так как они находятся на одной оси 2, при этом вес противовеса 7 преодолевается.При перемещении транспортного средства 12 от дальней точки к барабану 3, т,е. обратно, натяжение кабеля 4 ослабевает, противовес 7 опускается вниз, вращая ось 2 с валом 5 и барабаном 3, наматывая на него освобождающийся кабель питания 4, проходящий через вращающиеся ролики на пластине 9,...

Автоматический регулятор уровня жидкости

Загрузка...

Номер патента: 1783486

Опубликовано: 23.12.1992

Авторы: Тетерев, Харченко, Капулер

МПК: G05D 9/00

Метки: регулятор, автоматический, уровня, жидкости

...установленного на отметке заданного уровня в емкости 1,с чувствительным элементом в виде бачка 8в донной его части, Бачок 8 снабжен упором 309, установленным с возможностью контактас кнопками включения 10 и выключения 11отсасывающего насоса 12,Бачок 8 закреплен на коромысле 13,снабженным противовесом 14, равным по 35весу контрольному бачку 8, Насос 12 соединен с донной частью промежуточного бака5.Устройство работает следующим образом, 40Емкость 1, располагаемая в приямке ремонтно-механического цеха, заполняетсяжидкостью из моечйых машин и содержиткак взвешенный, так и растворенный загрязнитель, который, оседая, заиливает 45дно, чтозатрудняет откачку из емкости 1.Периодически жидкость необходимоудалять, поддерживая в емкости 1...

Устройство для нейтрализации влияния геобиологической сети при работе с аудиторией

Загрузка...

Номер патента: 1725776

Опубликовано: 07.04.1992

Авторы: Тетерев, Перепелицин

МПК: G09B 19/00

Метки: влияния, сети, работе, геобиологической, нейтрализации, аудиторией

...на уровне земли 8), энергетический источник 9 информации, закрепленный в геометрическом центре полусферы 3. Основание пирамиды 1 расположено горизонтально относительно земли 8 и размещено на стенах 10 с дверями 11. В качестве примера конкретного выполнения на фиг. 1 и 2 показаны закрепление источника информации 9 на вертикальной опоре 12 с лестницей и ступеньки 13 прохода 6, ведущего в зал 5.Пример конкретного выполнения. У пирамиды 1 сторона основания 24,75 м, высота пирамиды 15,76 м. Высота стен 10, являющихся опорой пирамиды, например вертикальных, составляет 3,79 м, В каждой стене 10 выполнена дверь 11, т,е. всего выполнено четыре двери 11. Полусфера 3 выполнена с радиусом 6,6 м и закреплена относительно земли на опорной стене...

Поршневая машина

Загрузка...

Номер патента: 1679038

Опубликовано: 23.09.1991

Авторы: Волощук, Шабалин, Фролов, Тетерев

МПК: F01B 1/08

Метки: поршневая

...сечение стержя и лежащие по обе стороны малой диагонали ромба, выполнены о виде дуг окружностей с центрами на меньшей диагонали ромба, а расстояние между вердинами кулачка 7 равно разности длин большей и меньшей диагоналей ромба, образованного осями звеньев при положениях: поршней 4 в мертвых точках.Цилиндрические опорнье элементы выполнены в виде вращающихся роликов 9, установленных на осях, а последние закреплены на кулачках 7. Цилиндрические опорные элементы выполнены в виде круглых стержней, жестко закрепленных на кулачке 7,Поршневая машина работает следующим образом.Рабочая жидкость подается через впускные сегменты 10 и по каналам 11 поступает к порцт ням 4, которые с усилием движутсл к оси ротора 2, каждый при этом передает усилие...

Балансирующее устройство

Загрузка...

Номер патента: 1663465

Опубликовано: 15.07.1991

Авторы: Айрапетов, Иоффе, Протопопов, Сусанин, Тетерев

МПК: G01M 1/36

Метки: балансирующее

...и установленное на роторе с возможностью осевого перемещения кольцо 15 с пальцами 16, подпружиненными в осевом направлении и предназначенными для взаимодействия с зубчатым колесом 5. На кольце установлена с возможностью осевого перемещения и подпружинена в том же направлении коническая втулка 17, предназначенная для взаимодействия с конусом,Устройство работает следующим образом,Включением катушки 14 отводят от корпуса 3 кольцо 15, При этом размыкается фрикционное взаимодействие конуса 6 и ко 15 20 25 30 35 40 45 с пальцами 16, подпружиненными в осевом направлении и предназначенными для взаимодействия с зубчатым колесом 5. На кольце установлена с возможностью осевого перемещения и подпружинена в том же направлении втулка 17,...

Устройство для получения моноэнергетических нейтронов

Загрузка...

Номер патента: 1629919

Опубликовано: 23.02.1991

Авторы: Тетерев, Втюрин

МПК: G21G 4/02

Метки: нейтронов, моноэнергетических

...на фиг,2 - рассчитанный спектр нейтронов, вышедших за пределы колИсточник (1) нейтронов окружен со всех сторон радиационной защитой, пронизанной сквозным коллиматором 2. Геометрическое. расположение источника 1 и канала коллиматора 2,таково, что прямое излучение источника не может попасть на выход канала коллиматора. Монохроматор 3 расположен в канале коллиматора 2 в непосредственной близости от источника 1 нейтронов и представляет собой тонкую пластину, например из естественного вольФрама.В естественном вольфраме содержится 28,4/ изотопа вольФрам, им ющего основной изолированный резонанс с энергией 18,84 эВ, Макроскопическое сечение рассеяния нейтронов в-1 максимуме разонанса Б= 1,8 ф 10 см, а потенциальное сечение рассеяния всеми...

Криогенная установка

Загрузка...

Номер патента: 1613825

Опубликовано: 15.12.1990

Авторы: Маламыжев, Моисеев, Голушко, Тетерев

МПК: F25B 9/02

Метки: криогенная

...на линии 7 всасывания между икроохладителем и компрессором. Баллон 8 ля вывода части криоагента соединен с лиией нагнетания через клапан 9, управляеый пневматическим исполнительным механизмом 10, связанным с линией нагнетания до и после дросселя и выполненным 8 виде подпружиненного поршня. Микроохйадитель содержит линии 11 и 12 прямого и обратного потоков с установленным между ,ними дроссельным устройством 13, расположенным в области охлаждаемого объекта 14,Установка работает следующим образом.При включении компрессор 1 подает сжатый криоагент через фильтр 2 и дроссель 3 по линии 4 нагнетания в микроохладитель 5, где криоагент, охлаждаясь в линии 11 , прямого потока криоагентом, проходящим ,в линии 12 обратного потока, и частично...

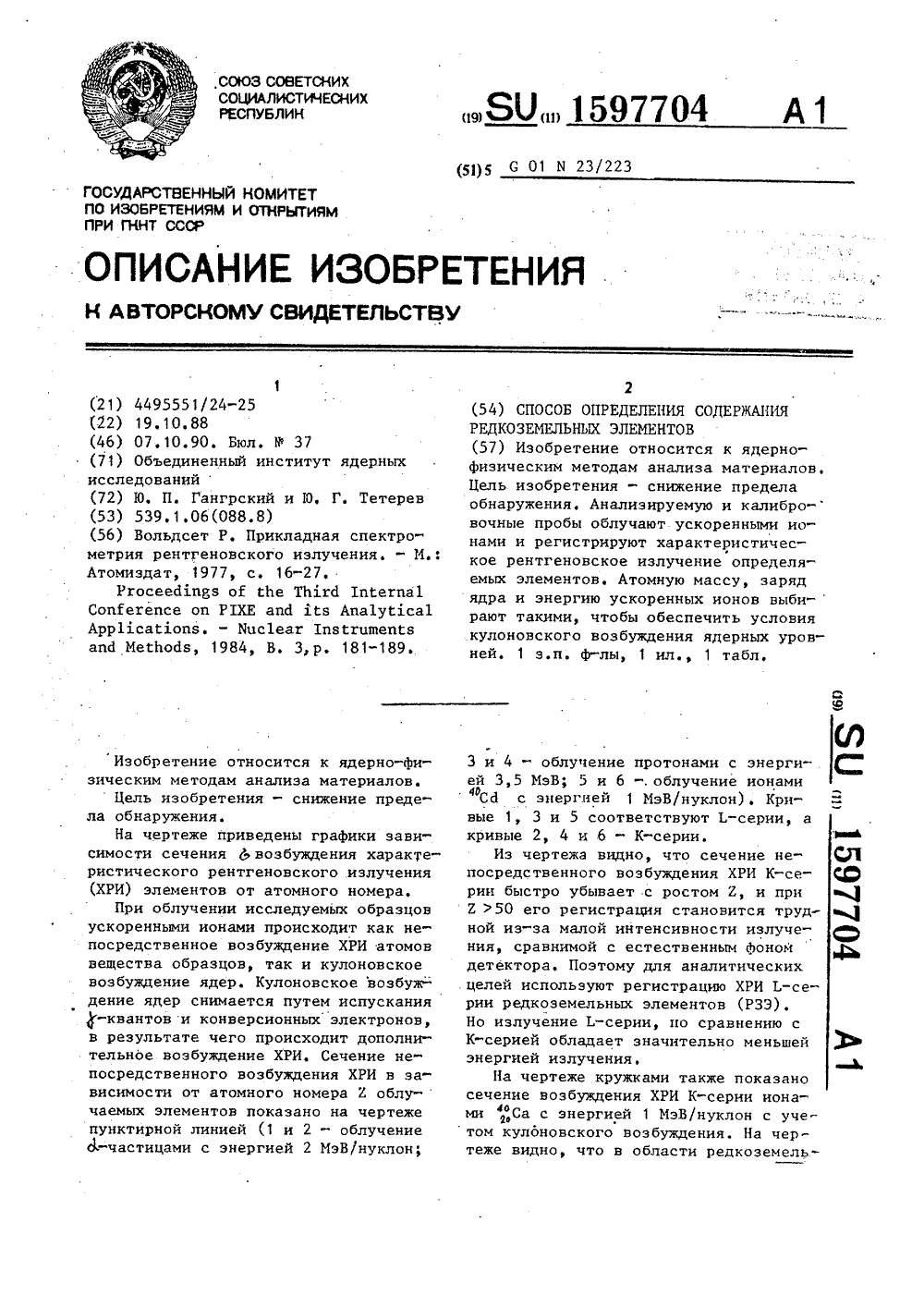

Способ определения содержания редкоземельных элементов

Загрузка...

Номер патента: 1597704

Опубликовано: 07.10.1990

Авторы: Гангрский, Тетерев

МПК: G01N 23/223

Метки: элементов, редкоземельных, содержания

...к Отношению 22 /А 2 для матрицы иссле 30дуемого вещества.Подставив эти значения в (5), полуПри сложном составе матрицы исслечаютдуемого вещества отношение 2 /А долж 1 1 0 7(Е ( но быть близким к эффективному значе- О Е (2,26 МзВ/нуклон, нию отношения 2 /А, .При неизвестном составе матрицы 5 Способ был реализован при определеэффективное значение Е /А может быть нии содержания РЗЭ в составе угля.л найдено экспериментальным путем, ва- Основными составными элементами рьируя сорта ионов, используемых для матрицы исследуемого вещества являют- облучения. При соответствующем выборе 40 ся углерод и кислород, имеющие отноямнои массе бомбардирующего иона можно достичь, шение заряда ядра Е к .атомн что величинав " - ) будет , 10-2 .: Е А авное...

Балансирующее устройство

Загрузка...

Номер патента: 1573357

Опубликовано: 23.06.1990

Авторы: Сусанин, Иоффе, Тетерев, Протопов, Айрапетов

МПК: G01M 1/36

Метки: балансирующее

...45 в фигурный паз 16 кольца. Электромагнитный тормоз выполнен в виде обмоток 17 и 18.Устройство работает следующим образом.Включают обмотки 17 и 18 электромагнитного тормоза. Поворачивается кольцо 10, сжимая упругий элемент 11. Фигурный паз 16 воздействует на эксцентричный выступ 15 и поворачивает палец 12, лыска 13 которого освобож 55 дает зубчатое колесо 14 и дисковый корпус 1 от фиксации. Торможение дискового корпуса создает обкатку сател 5 О венцами оси 2 и корректирующих масс 5, 6. Узел фиксации состоит из диска 9 и установленного на нем с возможностью ограниченного поворота кольца 10. Палец 12, размещенный в диске 9, имеет лыску, предназначенную для взаимодействия с зубчатым,колесом 14, закрепленным на корпусе 1, и...

Устройство для балансировки роторов

Загрузка...

Номер патента: 1545126

Опубликовано: 23.02.1990

Авторы: Тетерев, Котеленец, Протопопов, Максимов, Тарханов, Герасенков, Иоффе, Генкин

МПК: G01M 1/36

Метки: балансировки, роторов

...13 и 14, пальцы 21диска 17 прижаты пружинами 27 к краямпазов кольца 20 и находятся посереди"не ограничительного паза 10 фланца 6,Хвостовики 2 ч и 25 собачек 22 и 23находятся посередине профильных па"зов 8 и 9 Фланца 6.1При подаце напряжения в статор 28приводного электродвигателя к кольцу19 прикладывается вращающий момент,возникающий благодаря взаимодействиюмагнитных потоков статора 28 и кольцаПри перемещении корректирующеймассы в направлении вращения роторапсд действием вращающего момента приводной диск 17, скрепленный с кольцом19,: еоемещается относительно втулки45 50 51, и пальцы 21 диска 17, воздействуя на кольцо 20, сжимают пружины 26,Поворот приводного диска 17 на небольшой угол (например, 3 1 производит расфиксацию диска 12...

Нейтронный способ определения содержания легких ядер

Загрузка...

Номер патента: 1349478

Опубликовано: 30.05.1988

Автор: Тетерев

МПК: G01N 23/00

Метки: ядер, содержания, нейтронный, легких

...то рассеян гщй однократно ца углероде нейтроц8 Бможет потерть голько Е, с в , 0 56 зВси не будет поглощен детектором,Таким бр,юзом, детектор активиру Оется преимущ .с,венцо ней гронамг, расеян гы"ги на водороде,В устр йстве, ,"ялизующем способ,кядмиевый фильтр, предохраняющий родиевый детектор от активации тепловыми нгйтроггаяг, целеообразно выполнитьв виде внепи:ей;гелочки. Индиевыйфильтр, изготовл;=н.гый в виде пологегилггвдга с дно и крыпгкой, вкладыв;.ют в кадкгиеую оболочку а н качествегг,диевого детектора используют родивгую фольгу толщиной 20 мкм, расположенную по внутренней поверхностииндиевого цилиндра, И такой многослойньш контейнер вкладывают аналиэируекгый образец и подвергают облучениюзамедленными нейтронами ца любом...

Прибор для ориентации отклонителя

Загрузка...

Номер патента: 1382935

Опубликовано: 23.03.1988

Автор: Тетерев

МПК: E21B 47/022

Метки: ориентации, прибор, отклонителя

...углах от 28 до 50На основном неподвижном диске 3выполнены также концентрично основной круговой угломерной шкале 6 две дополнительные шкалы, причем на одной дополнительной шкале 8 нанесены значения углов установки отклонителя от О до 180 (1/12 часть окружноности соответствует 15 угла установки отклонителя), а на другой допол- нительной шкале 9 нанесены значения приращений зенитных углов от О до З, соответствующие каждому углу 26установки отклонителя.На дополнительном диске 4, который разделен радиальными линиями, например, на двенадцать частей, от края диска к центру по спирали выполнены прямоугольные отверстия 10 . (фиг.З) рядом с которыми по обе стороны от радиальных линий нанесены значения начальных зенитных углов (слева от...

Способ нейтронографической дефектоскопии

Загрузка...

Номер патента: 1363038

Опубликовано: 30.12.1987

Автор: Тетерев

МПК: G01N 23/05

Метки: дефектоскопии, нейтронографической

...вместе с исследуемым объектомна 1-2 ч помещают в изотропное поленейтронов в какой-либо замедлитель.Затем набор извлекают и вынимают изнего активационные экраны, Между экранами в тесном контакте помешаютслой ядерной фотоэмульсии, нанесеннойна тонкую пленку, и экспозиция продолжается 1-2 ч. Затем пленку проявляют и рассматривают.Фильтром 2 поглощаются нейтроныв определенном интервале их энергий.За выделенный энергетический интервалпринимают область энергий нейтронов,плотность потока в котором уменьшенафильтром не менее чем в 20 раз. Дляиндиевого фильтра 2 это составляет1,7 эВЕ 1,25 эВ (Е =1,7. эВ) . Нейтроны, рассеянные на ядрах железа, немогут потерять такую величину энергии, чтобы активировать индиевый экран с энергией резонанса...

Устройство для балансировки роторов

Загрузка...

Номер патента: 1016719

Опубликовано: 07.05.1983

Авторы: Генкин, Тарханов, Моисеева, Иоффе, Осипов, Лапкин, Протопопов, Тетерев

МПК: G01M 1/36

Метки: роторов, балансировки

...с гидро(пневмо 1 приеодом и фиксаторы их положения,каждая из корректирующих масс выполнена в аиде дебалансного диска с равномерно расположенными по окружностисквозными отверстиями, каждый из механизмов перемещения выполнен в видеупругосвяэанного с втулкой цилиндрического вкладыша с пазами на еготорце, контактирующем с одним из торцов диска, втулка выполнена с буртомв средней части, торцы бурта контак"тируют с вторыми торцами дисков и выполнены с гнездами, равномерно расположенными по окружности, диаметр которой равен диаметру окружности отверстий диска, а каждый ФиксатЬр выполнен в виде шаров, размещенных вотверстиях диска и гнездах бурта втулки и периодически взаимодействующихс пазами вкладыша,Причем устройство снабжено датчиком...

Способ сборки зубчатой пары

Загрузка...

Номер патента: 887834

Опубликовано: 07.12.1981

Авторы: Генкин, Иоффе, Тетерев

МПК: B23P 19/00, F16H 1/02

Метки: пары, сборки, зубчатой

...мм. На технологические опоры устанавливается зубчатое колесо и упорами 8 стопорится в осевом направле.нии (фиг. 2, 3). Поворачивая винт 4, поршнем приподнимают шейки валов обмеряемого колеса так, чтобы между ними и посадочным диаметром полуколец был зазор 0,02-;0,03 мм. По величине сигналов тензорезисторов определяют реакции в технологических опорах от веса детали. По результатам обмера положения венца и замеренных реакций от веса производят расчет реакций в технологических опорах от действия окружной силы зацепления. После чего технологические опоры поворачивают так, чтобы ось поршня расположилась вдоль действия окружной силы. В корпус на штатных подшипниках монтируется второе колесо. Зуб" чатая пара нагружается крутящим моментом...

Способ склеивания изделий

Загрузка...

Номер патента: 294480

Опубликовано: 23.04.1981

Авторы: Осикина, Перов, Миндлин, Дрогалева, Аникушина, Тетерев

МПК: C09J 7/04

Метки: склеивания

...иэ 5 вес.Ъ винилтриацетоксисилана, 5 перекиси дикумила(от веса силана) и 94,75% толуола,причем сначала растворяют винилтри. ацетоксисилан, затем перекись дикумила. После тщательного перемешивания раствор заливают в ванну дляобработки лавсанового волокна, которое пропускают через раствор с помощью двух валков, установленныхв начале и в конце ванны. Скоростьпрохождения волекна 5 м/мин, длительность обработки 6 с. По выходеиз ванны волокна сушат на воздухеот избытка растворителя в течение30 с и подают в смеситель, где волокно при 170-180 оС приводят в контакт с расплавленным полиэтиленомвысокого давления, Прочность композиционного материала, испытанногопо ГОСТ 270-63, составляет 310 кг/см. 1. Способ склеивания изделий, например...

Конвейер для крупнокусковых грузов

Загрузка...

Номер патента: 652054

Опубликовано: 15.03.1979

Авторы: Пухов, Дьяков, Тетерев

МПК: B65G 15/08

Метки: грузов, крупнокусковых, конвейер

...и грузоленту 1, которая опирается наразные траверсы 2, снабжеиньми роликами 3, движущимися2 В 4 и нижним 5 направляющим.2 соединены между собой занеприводными цепями 6, огибаконцевые звездочки 7, Лента 1 сна приводной станцией 8 и натяжной станцией 9. Нижняя ветвь ленты лежит на желобчатых роликоопорах 10.На концевых станциях у звездочек 7 установлены жесткие тормозные шины11 и эластичные шины 12, закрепленные подвижно на шарнирах 13 и опирающиеся на пружины 14.Работа конвейера осуществляется следующим образом. ОПри перекатывании родика 3 по направ ляющей 5 ролик имеет направление вращения, показанное стрелкой на фиг. 3. При отрыве ролика от направляющей при переходе через концевую звездочку 7 ро- ф лик имеет тоже направление...

Машина для уборки корнеклубнеплодов

Загрузка...

Номер патента: 635911

Опубликовано: 05.12.1978

Авторы: Амеличев, Рейнгарт, Левчук, Хвостов, Диденко, Тетерев

МПК: A01D 17/08

Метки: уборки, корнеклубнеплодов

...полотна элеватора из-за недостаточного воздействия его передней части на подкопанный пласт.Цель изобретения - повышение качества сепарации подкэпанного пласта.Это достигается тем, чтэ ролики устанэвлены на кронштейнах, шарнирно присоединенных к раме машины к кинематически связанных с механизмом привода их в колебательнэе движение, причем механизм привода кронштейнов в кэлебвтельное движение выпэлнен в виде системы тяг и коленчвтых рычагов, шарнирно свяштейнами роликов и подв тяги, соединяющие к с подвесками, имеют полль А. ЯковлевАнрейчук Корректор Д, Мельниченк СоставиТимонина Техред Н едвкто 6812/ ЦНИИ тираж 706 Государственного коми по делам изо 035, Москва, Ж, илиал ППП Патент", г. Ужгород, ул. Проектная 4 3 63591От...

Устройство для сортирования плодов

Загрузка...

Номер патента: 624594

Опубликовано: 25.09.1978

Авторы: Колчин, Денисов, Ляменков, Тетерев, Кириенко

МПК: A23N 15/00

Метки: сортирования, плодов

...от другого, образуя проходы между этими группами, При етом размеры проходов значительно (в 2,5-3 раза) превышают зазоры или тем самым толщину ппо дов отсортированной фракции. Над каждой группой транспортирующих еле ментов в зоне прохода отсортирован ной фракции установлен эластичный экран 10.Предлагаемое устройство работает следующим образом.Плоды поступают на верхнюю ветвь бесконечных транспортирующих элементов 1 по направлению стрелки А. Плоды от-сортированной мелкой фракции проходят5 в зазоры между транспортирующими элементами 1. При этом возможно применение устройств, предназначенных для ориентации плодов по отношению к калибрую 0 щему зазору (на чертеже не показаны). Плоды отсортированной фракции направляются лотками 8 и 9 или...

Грохот

Загрузка...

Номер патента: 620289

Опубликовано: 25.08.1978

Авторы: Зеленов, Раскатов, Землянов, Крутков, Левчук, Ключников, Тетерев, Диденко

МПК: B07B 1/46

Метки: грохот

...содержащий два колеблющихся в противофазе решета, привод, под- и вески и трости. Для уменьшения зазора между решетами концы тростей решет в перекрывающей друг друга части отогнуты под углом 11.Недостатком грохота является частичное повреждение корнеклубнеьлодов в момент о перехода .с одного решета на другое и зависание массы между решетами, приводящее к их забиваемости.Целью изобретения является узабиваемости решет н уменьшениений корнеклубнеплодов.Достигается это тем, что концы тростей переднего решета в месте схода массы снабжены кольцевыми наконечниками с радиусом рабочей поверхности равным не менее суммы нормальной составляющей амплитуды колебаний решета н расстояния, на котором одно решето установлено одно над другим,На...

Устройство для калибрования плодов

Загрузка...

Номер патента: 605602

Опубликовано: 05.05.1978

Авторы: Сакалаускас, Жуков, Найдис, Страз, Колчинский, Колчин, Тетерев, Пшеченков, Шор

МПК: A23N 15/00

Метки: калибрования, плодов

...При максимальнойличине калибрующеЪ1 й3,ДЬя обеспечения условият 6 и сучетом толщины ремней следует братьЛ,-Л 2,Для самоочищенироликов от почвенны ительных остатков он априводом и имеютскорость, чем посту кремней.Для отвода откалиброванных корнеплодов под сортирующими ветвями установлены выносные транспортеры 7.Устройство работает следующим образом, Ведущие шкивы 3 и 4 разныхдиаметров через привод (на чертежепоказан)" сообщают разную,поступатеную скорость ремням с короткой 2 и сдлинной 1 рабочими ветвямиПлоды,поступающие на начальную часть сортиРующего потока, ориентируются большой осью вдоль щелей под действиемдвижущихся с разными скоростями ветвей 1 и 2. Здесь плоды, имеющие размер диаметра меньше размера щели свободно проходят,....

Устройство для автоматического регулирования положения рабочих органов сельскохозяйственных машин

Загрузка...

Номер патента: 605571

Опубликовано: 05.05.1978

Авторы: Тетерев, Матющенко, Белов, Большаков, Воронин, Иглов

МПК: A01D 13/00

Метки: органов, сельскохозяйственных, машин, положения, рабочих

...режнмон работы. При этом навесное устройство трактора опускается, и дат чик 1 обеспечивает поступление на гидрозолотник 2 системы регулирования сигнала соответствующего подъему сльскохоэяйственной машины. При этом шарик клапана 12 потоком рабочей жидкости перемещается в крайнее левое положения рабочих органов сельскохозяйственных машин.Устройство включает датчик 1 положения рабочего органа, соединенный с гидрозолотником 2 системы автоматического регулирования при помощи конденса тора 3 и механизма настройки 4 системы на необходимое положение рабочего органа. Гидропитание гидрозолотника 2 осуществляется от насоса 5, установленного на сельхозмашине, и соединен ного с баком 6. Для опускания машины при автоматическом регулировании служит...

Устройство для поддержания ленты конвейра в месте ее загрузки

Загрузка...

Номер патента: 572405

Опубликовано: 15.09.1977

Авторы: Тетерев, Тычина

МПК: B65G 21/20

Метки: загрузки, поддержания, конвейра, месте, ленты

...ленты в предлагаемом устройстве направляющие для ходовых роликов траверс выполнены в виде упругих элементов, установленных в ограничителях, жестко закрепленных на раме. Ограничители снабжены установленными между упругим элементом и 5 рамой вкладышами с рифленой поверхностью.На фиг. 1 изображена загрузочная секция,вид сбоку; на фиг. 2 - разрез А - А на фиг. 1,Секция ленточного конвейера содержит направляющие для ходовых роликов траверс, выполненные в виде упругих элементов 1, которые соединяются с направляющими става 2 с помощью накладок 3 и болтового соединения, От поперечных смещений упругие элементы 1 удерживаются ограничителями 4 и опираются на вкладыш 5 с рифленой поверхностью. Ограничители 4 при помощи болтов крепятся к основанию 6,...

Стенд для испытания редукторов

Загрузка...

Номер патента: 537279

Опубликовано: 30.11.1976

Авторы: Тетерев, Кудинов, Терехин, Николаев, Генкин

МПК: G01M 13/02

Метки: стенд, редукторов, испытания

...посредством соединительной муфты 2 со вспомогательным редуктором 3 и нагружающим устройством 4, установленными на одном основании 5. Испытываемый редуктор 6 через металловставку 7 и амортизаторы 8 установлен на другом отдельном изолированном основании 9. Вал 10 связан с валом 11 посредством соединительной муфты 12, причем на валах 10 и 11 установлены преобразователи 13 и 14, следящие за относительным переме щением валов 10 и 11 соответственно в верти кальном направлении. Металловставка 7 содержит внутренние перегородки 15, имеющие отверстия 16,Возле металловставки 7 установлен вентилятор 17, предназначенный для нагнетания537279 воздуха через теплообменник 18 во внутреннюю полость металловставки, на стенках которой установлены...

Токосъемник

Загрузка...

Номер патента: 505061

Опубликовано: 28.02.1976

Авторы: Генкин, Терехин, Тетерев, Кудинов

МПК: H01R 39/00

Метки: токосъемник

...через подшипники.На фиг. 1 показан общий вид токосъемника в разрезе; на фиг. 2 - узел 1 в увеличенном масштабе.Токосьемник состоит из статора 1, на кольцевых выступах которого установлены токо- съемные кольца 2, закрепленные на изоляторах 3, и ротора. Ротор содержит две концентрично расположенные части 4 и 5, в кольцевых канавках которых установлены токосъемные колгца 6 па изоляторах 7. Часть 4 ротора имеет выходной вал 8, связанный механически с наиболес скоростным валом агрегата ггга чертеже показано пунктиром), а часть 5 -выходной вал 9, причем валы 8 и 9 размещены телескопически через подшипники 10 - 13.На валах 8 и 9, а также на статоре 1 установлены разъемы 14, 15, 16, обеспечивающие 5 электрическуго связь с токосъемными кольцамп...

Опора ленточного конвейера

Загрузка...

Номер патента: 500138

Опубликовано: 25.01.1976

Авторы: Пухов, Козис, Дьяков, Тетерев

МПК: B65G 17/02

Метки: опора, конвейера, ленточного

...п едлагае и.да,оп ора, фиг. 2 тс 20 остоит торой из дугообразнойсмонтированы рравляющим рельсопоры соединеннутыми фиксируюрсе 1 закреплен траверсылики 2,ам 3. Наы междушими пеупругий е.1, снизу кподвижные и. нап до конвеиере х с об ой двумя пями 4. На выеспеам рав 2) Авторы изобретения Э, Н. Тетерев. Ю. С. Пух раверсу при погру кускового груупругий элемент р мой опоры выолнен в виде герметичной эластичной каме-переменного поперечного сечения, заполнной сжатым воздухом и заключенной в ркас, закрепленный на траверсе.На фиг. 1 изображена предлагаемаяобщий вид и разрез по А-А; на - то же, в плане. элемент, выполненный в виде герметиэластичной камеры 5, расположеннойзиновом армированном кордом каркасКрая каркаса закреплены нз.траверсетами 7....

Разгрузочное устройство ленточного конвейера

Загрузка...

Номер патента: 499193

Опубликовано: 15.01.1976

Авторы: Запенин, Капустин, Дьяков, Тимченко, Тетерев, Пухов

МПК: B65G 47/34

Метки: ленточного, разгрузочное, конвейера

...основы лентой, под рабочей ветвью щена бесконечная дополните На фиг, 1 изображено предложенн зочное устройство; фиг. 2 - вид по на фиг. 1; на фиг. 3 - разрез по фиг, 2.Разгрузочное устройство содержит 1, огибаемый основной грузонесущей Под рабочей ветвью ленты 2 разме конечная дополнительная лента 3, ко ает барабан 1 и отклоняющий барабан 4,Лента 3 лежит на средних опорных роликах 5 и удлиненных боковых наклонных роликах 6, на внешних концах которых выполнены бурты 5 7. Вплотную к буртам прилегают края дополнительной ленты 3.Лента 3 имеет ширину, большую ширины основной грузонесущей ленты 2. Края более широкой ленты образуют борта по обе стороны 1 О от грузонесущей ленты.Наклонные ролики 6 расположены с уменьшающимся углом наклона для...

Ленточный конвейер для крупнокусковых грузов

Загрузка...

Номер патента: 490730

Опубликовано: 05.11.1975

Авторы: Спиваковский, Капустин, Мулухов, Дьяков, Тетерев, Пухов

МПК: B65G 15/08

Метки: грузов, крупнокусковых, конвейер, ленточный

...и уменьшение его веса.Для этого в предлагаемом конвейере фиксирующий элемент выполнен в виде стальной ленты, закрепленной по центру траверс и взаимодействующей с концевыми барабанами, ца торцах которых установлены диски с пазами для размещения траверс.На фиг. 1 изображен предлагаемый конвейер; на фиг, 2 - разрез по Л - А на фиг. 1; на фиг. 3 - крепление стальной ленты к тра версе; на фиг. 4 - концевой барабан лля стальной фиксирующей ленты.В предлагаемом конвейере тяговая ц грузонесущая лента 1 лежит на дугообразных траверсах 2, снабженных ходовыми роликами 3, подвижными по направляющим 4.Лента 1 снабжена приводным бараоаном 5 и натяжным барабаном 6. Нижняя ветвь ленты поддерживается роликоопорами 7. В месте загрузки конвейера...
