B30B — Прессы вообще; прессы, не отнесенные к другим рубрикам

Страница 143

Устройство для предохранения от перегрузки инструмента на гидравлическом прессе

Загрузка...

Номер патента: 960050

Опубликовано: 23.09.1982

Авторы: Котляренко, Овсянников, Басин, Овруцкий, Дьяур

МПК: B30B 15/28

Метки: перегрузки, инструмента, предохранения, гидравлическом, прессе

...дающего положение ползуна, соответствующее пути перемещения ползуна до перехода на рабочий ход, Соединен с первым входом блока 25 деления, второй вход кото-рого соединен с выходом задатчика 17, величины .скорости ползуна на холостом ходу, т.е. той скорости, на ко. торой ползун перемещается до встречи с обрабатываемой полосой.Выход блока 25 деления соединен с входом формирователя 26 временного интервала .перемещения ползуна. формирователь 26 соединен вторым входом с выходом 14 управления. Выход формирователя 26 подсоединен к соответствующему входу блока 14 управления.Посторонний предмет 27 может оказаться в полости инструмента, например,в результате того, что не удалено изделие ( или отход ), полученное в предыдущем цикле вырубки. Если...

Шатун-предохранитель кривошипного пресса

Загрузка...

Номер патента: 960051

Опубликовано: 23.09.1982

Авторы: Савинов, Азаров, Баранаев

МПК: B30B 15/28

Метки: пресса, шатун-предохранитель, кривошипного

...головкой 1, а другим - с ползунной головкой 2, и упругого звена 8 смон-, тированного в полости С-образной рессоры.С-образная рессора выполнена в 5 виде упругого коренного листа 9, промежуточных листов 10 и 11, антифрикционных прокладок 12 и 13 и крепежных элементов 14, причем последние соединяют промежуточные листы 10 1 О и 11 и антифрикционные прокладки 12 и 13 и сочленены резьбой с упругим коренным листом 9. Шатун-предохрани тель также снабжен крышками 15, диа-, метр которых больше внутреннего 15 диаметра упругого коренного листа, и соединительным крепежным элементом 16, посредством которого крышки 15, установленные у торцов упругого зве- на 8, создают предварительное напря О женное состояние последнего.Шатун-предохранитель работает...

Фильтр-пресс для разделения пивных заторов

Загрузка...

Номер патента: 960246

Опубликовано: 23.09.1982

Авторы: Сулим, Рябченюк, Кобзарь, Иваненко, Поляков, Соколенко, Емельянова

МПК: B30B 7/02, C12C 7/165

Метки: разделения, фильтр-пресс, заторов, пивных

...27 от ос.новного приводного барабана 25. Цепная передача имеет натяжное устройство - вал 28, на концах которого имеются звездочки 29 и противовесы 30 с катками 31, прилегающие к бортикам 32 направляющей балки 33.Фильтровальная ткань между фильтровальными плитами 3 и рамами 4 010 Фиксируется направляющими и оттягивающими роликами 34-36.Для очистки ткани от осадков установлены ножи 37, камера 38 регенерации с шприцевым устройством 39 и 65 вибратором 40 ткани. Для удаленияосадка используется транспортер 41.При сборке или разборке фильтрпресса натяжение фильтровальной ткани регулируется натяжным устройством 42. Взаимное . расположение ячеек фильтровальных плит 3 и рам 4 регулируется при помощи подвесок 43,Фиксирующих .элементов,...

Винтовой пресс

Загрузка...

Номер патента: 961991

Опубликовано: 30.09.1982

Авторы: Боков, Воробьев, Холмогоров

МПК: B30B 1/18

Метки: винтовой, пресс

...работает следующим образом.От электродвигателя 25 через ременную15 передачу вращается шкив 12, Вместе со шкивом 12 вращается фрикционный диск 9, а через шестерни 18 вращаются каретка 14, приводной маховик 15 и фрикционный диск 16, причем диски 19 и 16 вращают ся в разные стороны, а винт 4 заторможен тормозом 26. Все перечисленные детали постоянно вращаются от электродвигателя 25 и обладают большой инерционной массой,Для совершения технологической операции тормоз 26 освобождают, переме 25 шают полумуфту 9, после ее перемещения диск 16 зажимается между полумуфтами 7 и 9 и происходит вращение винта 4, с расположенными на нем деталями 7, 9, 10, 16, 8 и маховиками 20 и 21. Ползун 2 перемещается вниз, В определенном заданном месте,...

Механический пресс с нижним приводом

Загрузка...

Номер патента: 961992

Опубликовано: 30.09.1982

Авторы: Храмов, Пономарев, Запорожцева

МПК: B30B 1/26

Метки: механический, пресс, приводом, нижним

...и пропущенных через направляющие отверстия 21 25 и 22, выполненные соответственно в корпусе 17 и верхней части 4 ползуна.Червячная передача содержит червячное колесо 23 и червяк 24 и смонтирована в корпусе 17. При этом червячное колесо 23 смонтировано в расточке 25 корпуса 17 с воз- зО можностью поворота, а червяк установлен в подшипниках 26 и связан при помощи вала 27 через электромагнитную муфту-тормоз 28 с двигателем 29 привода регулировки закрытой высоты пресса, закрепленным на задней стенке станины 1.Винт 15 со шлицевым участком 18 установлен в центральном шлицевом отверстии червячного колеса 23 и жестко связан с опорным подшипником, состоящим из пяты 30 и подпятника 31, закрепленного в 4 О нижней части 5 составного ползуна,Для...

Горизонтальный шнековый пресс

Загрузка...

Номер патента: 961993

Опубликовано: 30.09.1982

Авторы: Вороной, Еременко, Иванов

МПК: B30B 9/18

Метки: горизонтальный, шнековый, пресс

...изобретениядежности пресса.Указанная цель достигается тем, что в горизонтальном шнековом прессе, содержащем загрузочное устройство, приводной прессующий шнек, размещенный в перфорированном в нижней части корпусе, снабженном со стороны выхода отжимаемого материала подпорным клапаном, рабочая атически изображен шней вид; на фиг, 2 - узел иг. 3 - вид по стрелке3Пресс работает следующим образом.Волокнистый материал, подлежащий отжатию, поступает через загрузочное устройство 4 в рабочую полость корпуса 2, где перемещается в направлении подпорного клапана и прессуется шнеком 1.При этом материал уплотняется, образуя у подпорного клапана пробку, герметизирующую рабочую полость, жидкость отжимается и через отверстия перфорации уходит в...

Выталкиватель пресса

Загрузка...

Номер патента: 961994

Опубликовано: 30.09.1982

Автор: Жагиро

МПК: B30B 15/00

Метки: пресса, выталкиватель

...14 пресса- автомата. Рабочие поверхности клина 1 контактируют с ползушками 3, которые входят в пазы, выполненные в верхней траверсе 14. В ползушках 3 на осях 4 установлены ролики 5; которые периферией соприкасаются с кольцевым копиром 15. Копир 15 имеет форму тела вращения с рабочей конусной поверхностью и может перемещаться в осе-вом направлении относительно плиты 16 посредством резьбы. Плита 16 при помощи стоек 17 закреплена на столе 18 пресса- автомата. В плите 16 имеется прорезь а. Для стопорения копира 15 служит болт 19. В клин 1 ввернут винт 20, а для его стопорения служит гайка 2. В верхнюю траверсу 4 вставлен и закреплен хвостовик 9 штампа. Внутри хвостовика 9 расположен толкатель 10, который торцами соприкасается с винтом 20...

Карусельный стол ковочного пресса

Загрузка...

Номер патента: 961995

Опубликовано: 30.09.1982

Авторы: Махтюк, Изаксон

МПК: B30B 15/02

Метки: ковочного, пресса, карусельный, стол

...с 15 шестерней 4 привода поворота стола (привод не показан). В каждом гнезде поворотной планшайбы 1 установлена опора 5, на боковой поверхностй которой выполнен бурт, контактирующий с размещенными на планшайбе 1 пружинами 6 и периодически взаимодействующий с упором 7, смонтированным на поворотной планшайбе 1.В нижней части опоры 5 имеется бурт 8,контактирующий с тягами 9, Тяги 9 связаны с поршнями силовых цилиндров 10, пру 961995жинами 11 и направляются в подштамповой плите 12. Цилиндры 10 крепятся к основанию пресса. Инструмент (боек) 13 крепится к опоре 5.Стол работает следующим образом.Для смены инструмента планшайба поворачивается вокруг стойки на определенный угол, т. е. на тот угол, на который необходимый инструмент (боек) 13...

Защитное устройство к прессу

Загрузка...

Номер патента: 961996

Опубликовано: 30.09.1982

Авторы: Сагателян, Комов, Карякин

МПК: B30B 15/28

Метки: прессу, защитное

...и имеющую зубья 3, нарезанные на величину изменения регулировки закрытой высоты и хода ползуна 2 пресса. В зубья 3 входит ограничитель 4 хода ползуна 2, имеющийнаправляющую опору 5, закрепленную на стойках 6 пресса и приводимую одним из штоков пневмоцилиндра 7 двухстороннего действия. Второй шток пневмоцилиндра 7 шарнирно посредством вилки 8 и пальца 9 - связан с рычагом 10, имеющим шарнирную опору 11. Другое плечо рычага 10 через рычаг 12 связано рычагом 13 с нижней защитной поворотной решеткой 14. Рычаг 13 посредством тяги 15 соединен с верхней защитной поворотной решеткой 16. Позицией 17 и 18 обозначены конечные выключатели.961996 Составите Техред А.Тираж 699 И Государствен делам изобрете Москва, Ж - 35, П Патент, г. ьВ.П ойкас икар...

Рабочий ротор

Загрузка...

Номер патента: 963878

Опубликовано: 07.10.1982

Автор: Григорьев

МПК: B30B 11/12

Метки: ротор, рабочий

...продольного перемещенил вдоль оси ротора и прижимаются к торцу блокодержателя 3 пружинами 20 через стержни 2 1, установленные в барабане 2, Ползуны 5 связаныс наклонным диском 12 через шаровыеопоры 22 и 23 и шатуны 24. Ползушки6 взаимодействуют с цилиндрическимкулачком 25, установленным в стакане7, 26 - подшипниковая опора блокодержателя 4,Ротор работает следующим образом.При вращении ротора заготовка подается из транспортного ротора винструментальный блок, в котором происходют штамповка изделия .При этом технологическое усилие,создаваемое наклонным диском 12,замыкается внутри ротора, а именно;наклонный диск 12, шаровая опора22, шатун 24, опора 23, ползун 5,блок инструмечта 15, барабан 2,крестовина 16, нажимн-й элемент...

Головка экструдера

Загрузка...

Номер патента: 963879

Опубликовано: 07.10.1982

Автор: Перевозчиков

МПК: B30B 11/22

Метки: головка, экструдера

...корпус, дорн со спиральным формующим каналом и оправку,последняя выполнена в виде валиков сосями, параллельными оси дррна , приэтом по меньшей мере один из валиковвыполнен приводным, а приводной валиквыполнен составным в виде двух частейпо длине, одна из .которых смонтирована с возможностью вращения относительно другой. 1 ЕНа Фиг, 1 изображена головка экструдера; на фиг, 2 - разрез А-А нафиг, 1; на фиг. 3 - головка (видсверху) для получения одновременнодвух набивок. 15Головка имеет корпус 1, дорн 2 соспиральным профилирующим каналом 3,приводной валик 4, установленныйна оси 5 с возможностью вращения.ст обрезиненного валика б, кинема- ротически связанного с приводом, ивалик 7, установленный, как и валик 4, горизонтально и параллельнооси...

Способ управления муфтой кривошипного пресса и устройство для управления муфтой кривошипного пресса

Загрузка...

Номер патента: 963880

Опубликовано: 07.10.1982

Авторы: Чужененко, Аврамов, Лапшин, Иванов

МПК: B30B 15/00

Метки: пресса, муфтой, кривошипного

...распределителя 9, конт- зз3-6 управления. Для этого распредерольных импульсов.литель 9 посылает контрольный имВыход первого элемента 21 И подпульс на другой вход узла 7 (эле ключен к нулевому входу триггера 22,мента И) который, когда на обоихс внутренней задержкой, единичныйвход которого соединен с выходом его входах присутствует сигнал, протриггера 8 управления и одним из вхопускает импульс в цепь 3 включения(фиг. М) и снова блокирует цепь 3дов второго элемента 23 И. Другойдо прихода следующего импульса. Есвход элемента 23 И связан с выходомтриггера 22, а выход элемента 23 Или цепь 3 исправна, то триггер 8служит выходом канала.управления переходит в единичноесостояние, .те. на его выходе и наПри наличии в схеме .устройства для 1-входе...

Гидравлический пресс

Загрузка...

Номер патента: 963881

Опубликовано: 07.10.1982

Автор: Суглобов

МПК: B30B 15/00

Метки: пресс, гидравлический

...повысить произЗО водительность и упростить конструкцию пресса.Экономический эффект от внедренияизобретения обеспечивается за счетроста производительности,формула изобретения На Фиг. 1 изображен пресс, продольный разрез; на фиг. 2 - то же, инструментодержатель внизу закрыт в корпусе; на фиг. 3 - то же, в конце штамповки; на фиг. 4 - узел 1 на фиг, 1; на Фиг. 5 - вид А на Фиг. 4; на фиг. 6 - вид Б на Фиг. 2,Пресс содержит станину 1, в верхней части которой размещены подвижная траверса 2, жестко скрепленная с плунжером 3 главного цилиндра 4, который прикреплен к верхней траверсе станины 1, и с плунжерами 5 цилиндров 6 обратного хода, смонтиро.- ванных в стойках станины 1. В общей центральной расточке подвижной траверсы 2 и плунжера 3...

Вертикальный гидравлический пресс

Загрузка...

Номер патента: 963882

Опубликовано: 07.10.1982

Авторы: Розанов, Рожков, Сысоев, Кагановский, Карасев, Попов, Карзов, Будман, Шорохов, Степанский

МПК: B30B 15/00

Метки: гидравлический, вертикальный, пресс

...колонны и другие детали от весаподвижной станины.Выполнение ограничителей горизонтального перемещения в виде предварительно напряженных давлением жидкостигидравлических цилиндров повышает надежность пресса, так как в аварийномслучае при ударе его выдвижного столав конце хода об ограничители жидкость в гидравлических цилиндрах,являющаяся упругим элементом, уменьшает горизонтальные динамические нагрузки на детали пресса и его фундамент.На фиг. 1 изображен пресс, видспереди; на фиг. 2 - разрез по А-Ана Фиг, 1.,Вертикальный гидравлический пресссодержит подвижную станиру 1 (Фиг.1),включающую верхнюю траверсу 2 и неподвижную траверсу 3, Пресс содержиттакже колонны 4, установленные междутраверсой 3 и опорной плитой 5, воспринимающие вес...

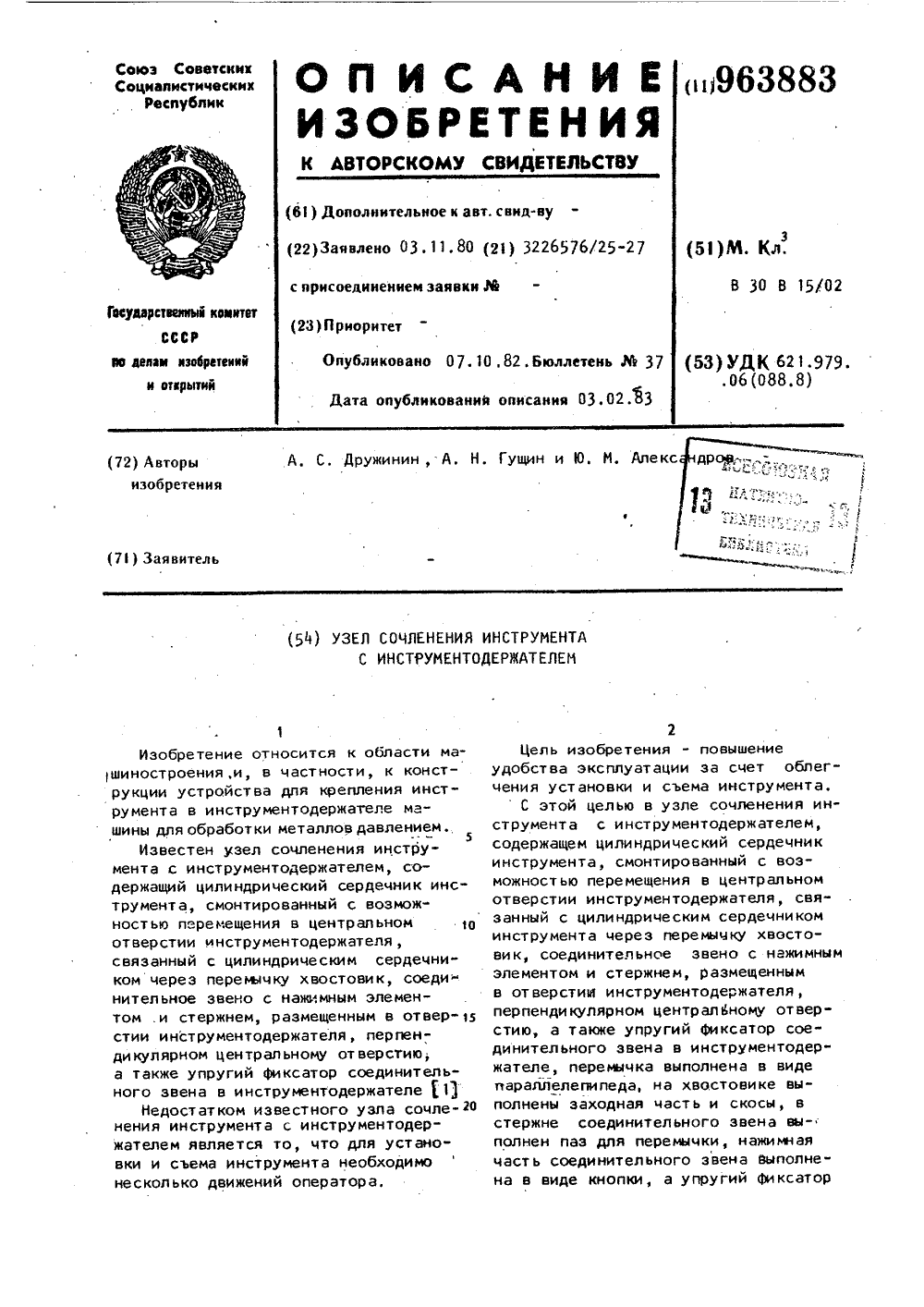

Узел сочленения инструмента с инструментодержателем

Загрузка...

Номер патента: 963883

Опубликовано: 07.10.1982

Авторы: Гущин, Александров, Дружинин

МПК: B30B 15/02

Метки: инструмента, узел, инструментодержателем, сочленения

...с инструментодержате-мым соединительное звено и сжав упдем; на фиг, 2 - разрез А-А на фиг,1; ругий Фиксатор 9. При этом инструна фиг. 3 - разрез Б-Б на фиг,1мент можно вынуть из инструментодерУзел сочленения инструмента с жателя 1,инструментодержателем 1 состоит из Технико-экономический эффект отцилиндрического сердечника 2 инстру О внедрения изобретения обеспечивамента; смонтированного с возможно- ется за счет повышения удобствастью перемещения в центральном от- эксплуатации при установке и съемеверстии 3 инструментодержателя 1 свя инструмента.занного с цилиндрическим сердечникомФормула изобретения2 инструмента через перемычку Ч хвос,товика 5, соединительного звена с на- Узел сочленения инструмента с инжимным элементом 6 и...

Устройство для подачи заготовок “маркус

Загрузка...

Номер патента: 963884

Опубликовано: 07.10.1982

Автор: Хаймов

МПК: B30B 15/30

Метки: маркус, подачи, заготовок

...ротора 3между направляющими 8 таким образом.что замыкание магнитного потока 11возмойно лишь при перекрытии пространства между схватами 2 ферромагнитными объектами, например, в видезаготовок 12.На боковинах Ь в зоне, где осуще сх вляет ся и з влече ние э агота во к 12 иэ тары 13, закреплены щитки 14 изнемагнитного материала.На щитках 14 установлены подпру . ненные щупы, 15, связанные с систе,мой управления через датчики 16,В зоне ротора, расположенной над тарой 13, на боковинах Ь закреплены отсекатели 17 и направляющие 18, соп рягающиеся с приемником 19. Участок боковин 6, расположенных над приемником 19, изолирован от магнитов 10 .Кроме того, ротор снабжен уравновешивателем 20, а губки схватов 2 - 50 вкладышами 21, на цепи ротора...

Узел установки винтового пресса

Загрузка...

Номер патента: 965797

Опубликовано: 15.10.1982

Авторы: Живов, Шолохова

МПК: B30B 1/18

Метки: винтового, узел, установки, пресса

...плит втулок и сочлененных,с 2втулками колонок., закрепленных надругой плите, а амортизаторы размещены между плитами,На фиг. 1 показан узел установкивинтового пресса, общий вищ иафиг. 2 - разрез А-А на Фиг. 1.Узел установки содержит плиту 1,закрепленную на подошве станины 2винтового пресса и плиту 3, закрепленную на основании 4, на плите 1смонтированы направляющие втулки 5,а на плите 3сопряженные с отверстиями втулок колонки 6. Между плитами смонтированы амортизаторы .7.На плите 3 выполнены отверстия длякрепления ее к основанию 4.При ударе по поковке станина пресса движется вниз, нагружая Фундамент,вызывая вибрации грунта и строительных сооружений, находящихся вблизипресса. Одновременно из-за моментатрения в винтовой паре, и.пяте, который...

Непрерывнодействующий ленточно-кольцевой пресс

Загрузка...

Номер патента: 965798

Опубликовано: 15.10.1982

Авторы: Горячев, Наумович, Рогозин

МПК: B30B 9/24

Метки: непрерывнодействующий, пресс, ленточно-кольцевой

...на среду, заполняющую подушки 15. Подушка 15 своей эластичной поверхностью копирует слой материала и независимо от неравномерности его толщины распределяет давление прессования материала равномерно по ширине камеры прессования, копируя все неровности, образованные твердыми включениями или разностью толщины слоя. Синхронность движения контактирующих бортов жесткого кольца 2 и торцов бесконечного упругого фильтрующего элемента 7 с закрепленными на нем подушками 15, обеспечивается дифференциалом 11.В камере прессования обрабатываемая масса испытывает деформации, одноосного сжатия. За счет введения в конструкцию непрерывнодействующего ленточно-кольцевого пресса беско- . нечного упругого фильтрующего элемента 7, величина давления по...

Пресс для прессования изделий из порошковых материалов

Загрузка...

Номер патента: 965799

Опубликовано: 15.10.1982

Авторы: Струков, Перевозчиков, Чупеев

МПК: B30B 11/02

Метки: порошковых, прессования, пресс

...20 и цилиндрической 21 эубча О тых передач кинематически связаны с гидромоторами 22. К винту б, размещенного в гайке 7 пульсатора 2, крепится гидроцилиндр 23 привода центрального стержня 24Привод возвратно-поступательного перемещения плавающего матричного блока 5 состоит из запорно сочлененных со станиной 3 гидроцилиндров 25, штоки 26 которых связаны с плавающим матричным блоком 5. Привод вращения, размещен- О ный в плавающем матричном блоке 5 матрицы 27, состоит иэ последонательно соединенных электродвигателя 28, клиноременной передачи 29, червячной передачи 30, конической 31 и цилиндрической 32 зубчатых передач. Зубчатое колесо цилиндрической зубчатой передачи 32 соединено с контейнером 33, в котором размещена матрица 27. Контейнер 33...

Устройство для обработки материалов давлением

Загрузка...

Номер патента: 965800

Опубликовано: 15.10.1982

Автор: Саленко

МПК: B30B 15/02

Метки: давлением

...17 и 18. Нижняя плита 13 закреплена на столе пресса. Плунжер 17 сферической поверхностью опирается на траверсу 12. На плунжере 18 закреплены направляющие штыри 19,. на которых Фиксируется положение плиты 20. На плите 20 закрепляется нижняя часть штампа с заготовкой 21(и матрицей 22. Кроме того, устройство имеет съемник детали 23 и 24. При ходе полэуна пресса из верхнего крайнего положения совместно с ним опус- З 0 кается плита 1 с плунжерами 4 и 5, верхней частью штампа с пуансоном 14, тягами, 11 с траверсой 12, а также перемещаются вниз плунжер 17 и плунжер 18 с нижней частью штампа 35 и заготовкой 21. Пуансон 14, пройдя определенный путь и соприкоснувшись с заготовкой 21, передает силу давления через матрицу 22 и плиту 20 на...

Механизм регулировки закрытой высоты пресса

Загрузка...

Номер патента: 965801

Опубликовано: 15.10.1982

Авторы: Любимов, Макаренко, Шило, Глушко, Карасев

МПК: B30B 15/14

Метки: закрытой, регулировки, механизм, высоты, пресса

...вий на фиг. 2 - разрез А-А на фиг.1;на фиг. 3 - разрез Б-Б на фиг, 1.Механизм регулировки закрытой высоты. пресса содержит смонтированный внаправляющих 1 станины 2 полэун 3,шатун 4, эксцентриковую ось 5, посредством которой шатун 4 сбчленен с полэуном 3, приводной рычаг б, салазки 7смонтированные в направляющих 8 и 9,закрепленных на станине 2. В салазках 7 выполнен паз 10, параллельныйнаправлению перемещения полэуна 3, ана приводном рычаге б - выступ в видеролика 11,В салазках 7 закреплена гайка 12,связанная с винтом 13, установленнымв опоре 14 и соединенным с выходнымвалом мотор-редуктора 15.Регулировка закрытой высоты прессапроисходит следующим образом.Включают мотор-редуктор 15, вращение, от него передается винту 13, который...

Система управления приводом подачи пресса

Загрузка...

Номер патента: 965802

Опубликовано: 15.10.1982

Авторы: Батозский, Мителев, Доценко

МПК: B30B 15/26

Метки: пресса, подачи, приводом

...на выходах соответствующих элементов схемы) .,Система управления работает следующим образом.Импульсы частоты й с генератора ЗО 1 поступают на вход делителя 2, представляющего собой суммирующий счетчик. На выходах дешифратора 3 поочередно появляются импульсы, кратные соответствующим коэффициентам деления, 35 которые установлены схемой дешифратора. Эти импульсы поступают на соответствующие схемы 4 совпадения, из которых только одна находится в открытом состоянии. Управление пооче редным открыванием схем 4 совпадения осуществляется генератором 5 так,тов посредством счетчика б тактов с дешнфратором 7.При Разгоне подающего механизма В 45 течение первого периода тактовых импульсов разрешающий сигнал имеет место лишь на первом выходе...

Универсальный пресс для двух-и трехмерного соединения материалов склеиванием, сваркой или вулканизацией

Загрузка...

Номер патента: 967852

Опубликовано: 23.10.1982

Авторы: Реунер, Карсте, Цеибелл

МПК: B30B 5/02

Метки: вулканизацией, сваркой, склеиванием, трехмерного, пресс, соединения, универсальный, двух-и

...При этом обрабатываемое иэделие еще не соприкасается с верхним штампом.При подаче давления на упругую шланговую мембрану обрабатываемое изделие с определенным равномерным . давлением по всей плоскости равномерно соприкасается с нагретым верхним штампом, что обеспечивает равномерный, действующий на всю плоскость обрабатываемой детали одежды поток тепла. По истечении цикла прессования путем выпуска воздуха из упругой шланговой мембраны поток тепла прерывается и верхний штамп возвращается в верхнее положение. При дос. тижении им верхнего конечного положения нижний штамп возвращается в исходное положение, а готовые изделия снимаются со штампа.На фиг. 1-7 изображен универсальный пресс,Пресс состоит из центральной стойки 1, на...

Устройство для отделения жидкой фракции

Загрузка...

Номер патента: 967853

Опубликовано: 23.10.1982

Автор: Парцевский

МПК: B30B 9/22

Метки: отделения, жидкой, фракции

...7, в котором выполнены рабочие полости 8, 10 В каналах корпуса 7 установлен, шариковый клапан 9, запорный клапан 10, поршень 11 гидравлического насоса с рычажной системой 12, Кроме того, на корпусе 7 установлен манометр 13 и 15 игольчатый клапан 14 для сброса рабочей жидкости, Плита 7 крепится на основании 15, имеющем поддон 16, заполненный рабочей жидкостью, например, минеральным маслом, 20Устройство работает следующим образом.На дно полостей 2 укладывают перекрытые кружками фильтровальной бумаги дренажные диски 3 и полости за полняют заподлицо пробами материала. Полости 2 перекрывают эластичными .мембранами 5, корпуса 1 устанавливают вертикально на основание 15 и жестко притягивают через угловые отверстия ЗО болтами 6 к плите 7Далее...

Устройство для прессования в брикеты растительного сырья

Загрузка...

Номер патента: 967854

Опубликовано: 23.10.1982

Авторы: Бородянский, Чаленко, Зуев, Сенцов

МПК: B30B 11/20

Метки: брикеты, растительного, прессования, сырья

...7 с державкой 5, причем нож О б закреплен в державке 5 средней. час" тью, а его конец свободно установлен, на болте 11, укрепленном на каретке 7, и связан с последней посредством пружины 12, 15устройство работает следующим образом.Растительное сырье уплотняется между преасующими кольцами 1 и 2 и . прессующими дисками 3 и 4. Получен О ная брикетная лента, набегая на нож 6, укрепленнь 1 й в держателе 5, делится на брикеты и выводится из рабочей зоны. При отсутствии брикетной ленты посредством пружины 12 нож б своей передней (рабочей) частью, снаб-женной.острой износостойкой сменной пластиной не показана) прижимается . пружиной 12 к цилиндрической прес- сующей поверхности кольцевого канала прессующего кольца 1 и 2. Одно . временно с...

Механогидравлический привод пресса

Загрузка...

Номер патента: 967855

Опубликовано: 23.10.1982

Авторы: Чужененко, Акопян, Пономарев, Мищенко

МПК: B30B 15/00

Метки: привод, механогидравлический, пресса

...55 через сливную ма967855 цилиндра 3 (начало холостого ходарамки 4), когда рамка 4 начинает совершать рабочий ход под воздействием рабочего тела, нагнетаемого поршнем 17 из нагнетательной камеры 21в полость 40 силового цилиндра 2 поканалу 41 к гидролинии 39,апоршень 18 начинает перемещение, обеспечивающее увеличение объема нагнетательной камеры 22, которое сопровождается падением давления в нагне-тательной камере 22 и полости 32.В результате этого под действиемпружины копира 31 происходит перемещение запорного клапана 28 на открытие полости 27, при этом рабочее тело из масляной полости 14 поступаетв нагнетательную камеру 21 и в полость 37 основного управляющего ци"индра 3, плунжер б которого перемеается совместно с рамкой 4,...

Устройство для предохранения от перегрузки механизмов, совершающих возвратное движение, преимущественно для кузнечно-прессовых машин

Загрузка...

Номер патента: 967856

Опубликовано: 23.10.1982

Авторы: Коварж, Бржиза, Дркал

МПК: B30B 15/00

Метки: преимущественно, предохранения, возвратное, перегрузки, движение, механизмов, совершающих, машин, кузнечно-прессовых

...снабжены датчиком 19 их взаимного положения, соединенным посредством соединительной петли 18 со штоком 14 внутреннего цилиндра 3. Датчик 19 состоит из планки 20, на которой неподвижно расположен выступ 21, входящий в углубление 22, выполненное на наружном цилиндре 2, а также из концевого выключателя 23, жестко связанного с наружным, цилиндром 2. Свободный конец планки 20 соприкасается с концевым выключателем 23, связан ным с сигнальной и контрольной цепями машины.Гидравлнческий предохранитель 1 присоединен напорным трубопроводом 27 к гидравлической цепи, которая сос тоит из запасного резервуара 28 напорной жидкости, соединенного с пневмогидравлическим генератором 29 с воздухораспределителем 30 и редукционным воздушным клапаном 31. К...

Устройство для прессования абразивных сегментов

Загрузка...

Номер патента: 967857

Опубликовано: 23.10.1982

Авторы: Бирюков, Уваров, Мишин, Горшков, Калиничев, Николаев, Владыченский, Густав, Куркин

МПК: B30B 15/02

Метки: абразивных, сегментов, прессования

...установки пресс-формызавинчивается гайка,2. В конце завинчивания гайка устанавливается в 65 такое положение, когда в пресс-Форму через отверстие в гайке 2 легко вставляются верхние пуансоны 8. После установки верхних пуансонов устройство подается под пресс и производится прессование. Верхние пуан-. соны перемещают из полостей верхних матриц абразивную массу внутрь полостей нижних матриц одновременно ее уплотняя. Навстречу верхним пуансонам начинают, сжимая пружины 5, двигаться относительно нижних матриц б нижние пуансоны 9, уплотняя абразивную массу с противоположного конца сегмента.Включение обогрева пресс-Формы производится в зависимости от технологического режима: или предварительный нагрев абразивной массы до заданной температуры...

Устройство для прессования

Загрузка...

Номер патента: 967858

Опубликовано: 23.10.1982

Автор: Украинский

МПК: B30B 15/02

Метки: прессования

...штоками 8, опирающимися на уплотняющие поршеньки б.Подпоршневые полости 9 державки 4соединены каналами 10 с атмосферой.Части полости с эластичным компенсатором в плите 1 и в пуансонодержателе 2 соединены между собой сквозны- ЗО ми каналами 11 в державке 4Устройство закрепляется на верхней плите 12 пресса, матрицы 13 с засыпанным прессуемым порошком 14 и поддонами 15 устанавливаются на нижней плите 16 пресса.Устройство работает следуюцим об разом.При приложении нагрузки пуансоны входят в матрицы. По мере повышения давления прессования пуансоны 5 пор,шеньками б давят на эластичный ком пенсатор 3 уравновешивающий давление всех поршеньков, Там, где величина дозируемой навески прессуемого .вещества 14 достигает верхнего предела, поршенек...

Устройство для автоматического регулирования усилия прессования

Загрузка...

Номер патента: 967859

Опубликовано: 23.10.1982

Авторы: Державина, Полозов, Алимбочков, Саркисов, Шинкаренко, Артемьев

МПК: B30B 15/14

Метки: усилия, прессования

...в момент прессования изделия резко возрастает, соответственно падает напряжение 0 на резисторе 3 и накопительные кон" денсаторы 5 заряжаются. Диоды 4 препятствуют самопроизвольному разряду конденсаторов 5, входная цепь высокоолного усилителя б не позволяет Им разрядиться. Два симметричных выхода мультивибратора 10 через дифференцирующие конденсаторы 9 поочередно. кратковременно открывают транзисторные ключи 7 и 8, через которые разряжаются накопительные конденсаторы 5. Дли-З 0 тельность импульсов мультивибратора 10 выбирается равной или несколько большей, чем цикл прессования, что обеспечивает запоминание величи". ы напряжения на резисторе 3 одним 35 из конденсаторов 5 и позволяет осуществить непрерывность измерения максимальной...
