B30B — Прессы вообще; прессы, не отнесенные к другим рубрикам

Номер патента: 984874

Опубликовано: 30.12.1982

Авторы: Бирюков, Бронштейн, Лосев, Михайлов, Чугунов

МПК: B30B 15/30

Метки: извлечения, подачи, пресса

...общий вид; на фиг. 2 - то же, вид сбоку; на фиг. 3 - разрез А - А на фиг. 1.Устройство для подачи и извлечения материалов из пресса состоит из установленных в корпусе 1 копира с фигурным лазом 2 и оси 3, на которой размещен поворачивающийся кривошип 4, соединенный шарнирно со штангой 5, на нижнем конце которой находится захват 6 и звенья, 7 и 8 параллелограмма, а верхний конец штанги, с прикрепленным к нему роликом 9 установлен в фигурном пазу копйра 2. Переключающееустройство выполнено в виде дополнительного копира 10, жестко закрепленного на копире с фигурным пазом 2, а также дополнительного ролика 11, закрепленного на штанге 5 и перемещающегося по поверхности дополнительного копира 10, при этом дополнительный ролик 11 связан со...

Номер патента: 984875

Опубликовано: 30.12.1982

Авторы: Румянцев, Федоркевич, Чернышов

МПК: B30B 15/32

Метки: кривошипных, пневматическая, подушка, прессов

...два соосно установленных цилиндра с поршнями, закрепленными А Д,ЛЯ КРИВОШИПНЫХ984875 Формула изобретения полость Б, образованная в цилиндре 8 между торцами поршня 10 и общего штока 5, через отверстия в штоке 5 сообщена с полостями В поршневого цилиндра, На верхнем торце поршня 10 установлена ползушка 11, взаимодействующая с подвижными элементами штампа (не показаны) . Крышка 2 закреплена на столе 12 пресса.Сжатый воздух подведен к ресиверу 13 и баку 14, заполненному маслом, Ресивер 13 через воздухораспределитель 15 магистралью 16 соединен с полостями В поршнево го цилиндра, а бак 14 магистралями 17 и 18 связан с гидравлической полостью А дополнительного цилиндра, На магистрали 17 установлен регулируемый дроссель 19 с предохранительным...

Номер патента: 986800

Опубликовано: 07.01.1983

Авторы: Мельник, Петров, Церлюк

МПК: B30B 1/06

Метки: вертикальный, механический, пресс

...упругодеформируемого материала. Верхние секторы 11 закреплены со сто- о роны П-образных корпусов 9, а нижниесо стороны вкладышей 8, при этом втулки 13 размещены в верхних секторах и шарнирно сочленены с осяМи 10.Нижние секторы 12.со стороны вкладышей 8 25 ограничены цилиндрическими поверхностями 14,концентричными осям 10,а вкладыши 8 со стороны поверхностей 14 ограничены цилиндрическими поверхностями 15,радиус образующих которых боль ше,чем радиус поверхностей 14.для соз-дания оптимальных условий масляного. клина вкладыши 8 выполнены с выступами 16,охватывающими нижние секторы 12, причем на охватывающих поверхностях 35 выступов 16 выполнены маслоудерживающие канавки. С той же целью (как вариант) нижние секторы 12 могут быть выполнены с...

Номер патента: 986801

Опубликовано: 07.01.1983

Авторы: Живов, Нистратов, Нистратова, Шолохова

МПК: B30B 1/18

Метки: вертикальный, винтовой, пресс

...же направления, что и гайка 4. На винтах 5 и 6 жестко закреплены маховика соответственно 7 и 8 одинакового диа метра н равных маховых масс, причемоси перемещения винтов 5 и б и ползуна 2 совпадают, На нижних концах винтов 5 и б выполнены пяты 9 и 10, установленные соответственно в подпятнике 11 полэуна и подпятнике 12 маховика 8, 5Винтовой пресс работает-следующим образом.Во время рабочего хода в двух винтовых парах пресса возникают моменты трения в резьбе, равные по 10 величине и противоположные по направлению, которые уравновешивают друг друга, тем самым уравновешивая свое влияние на фундамент. Винт б с маховиком 7 является приводным, при его вращении (от любого привода) происходит перемещение последнего ввиду того, что гайка 4 жестко...

Номер патента: 986802

Опубликовано: 07.01.1983

Авторы: Кожевников, Лейбзон, Новак, Типикин

МПК: B30B 15/00

Метки: гидравлический, кручением, пресс, штамповки

...поковку 15 крутящим моментом, Для разгрузки станиныпресса от крутящего момента со стороны поковки на верхний штамп 1 биспользуются дополнительные наклонные цилиндры 17, которые одним концом прикреплены к промежуточной поперечине 4, а другим - к верхнейплите 18, связанной с поперечиной1. Наклонные цилиндры 17 гидравлически связаны с цилиндрами приводавращения инструмента,Гидравлический пресс по второмуварианту отличается от описанноготем, что содержит только один, центрально расположенный рабочий цилиндр5, на котором закреплено зубчатоеколесо 9 привода вращения инструмента. В этом варианте пресса предусмотрены механизмы регулировки узла 4 Онаклона дополнительных цилиндров 17,состоящие иэ подвижных ползунов 19с приводом 20 их...

Номер патента: 986803

Опубликовано: 07.01.1983

Авторы: Андреев, Быков, Бычков, Ефимова, Карманов, Козлов, Куракин, Лузин, Пермяков, Савинов

МПК: B30B 15/04

Метки: станина

...8, Фиксирование стоек 3 в стойках 8 может быть осуществлено с помощью болтов, ввинченных врадиальные отверстия стоек 8 (болтыи радиальные резьбовые отверстия встойках 8 не показаны). В пространстве между верхним ригелем 1 и .поперечиной 7 смонтированы две подвижныетраверсы 12 и 13 (фиг.2), а впространстве между поперечиной 7 и нижнимригелем 2 - две подвижные траверсы 2514 и 15 г Траверса 12 соединена с плунжером 16 гидроцилиндра 17, траверса13 - с плунжерами 18 гидроцилиндров19, траверса 14 - с плунжерами 20гидроцилиндров 21 и траверса 15 - с 30плунжером 22.гидроцилиндра 23. Впоперечине 7 установлена матрица 24,к верхней траверсе 12 закреплен верхний пуансон 25, в траверсе 13 установлен съемник 26, на траверсе 14 35закреплен нижний...

Номер патента: 986804

Опубликовано: 07.01.1983

Авторы: Волков, Милай

МПК: B30B 15/26

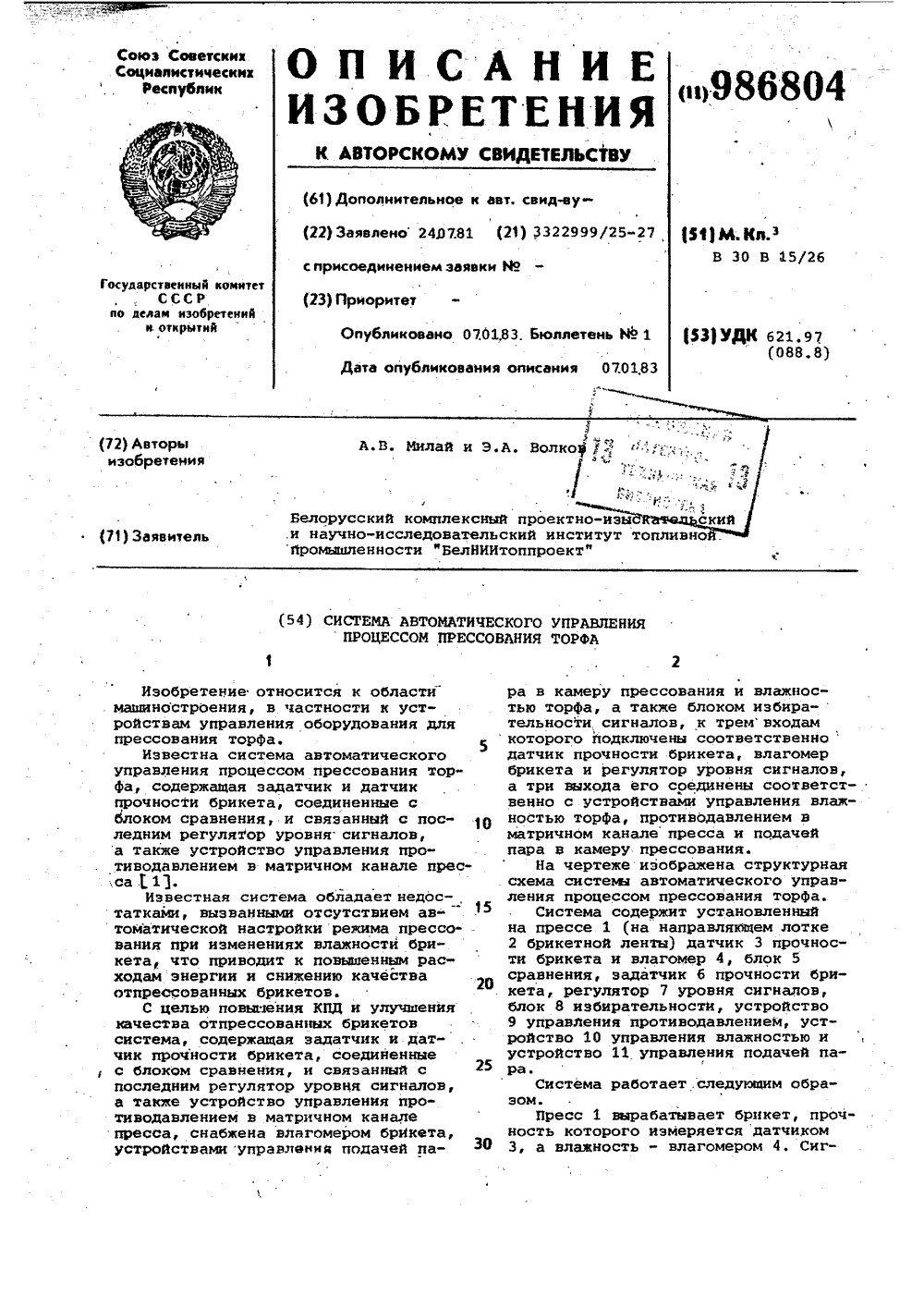

Метки: прессования, процессом, торфа

...сигналов, то блок8 иэбирательнэсти подает сигнал науменьшение противодавления. Еслиснижение прочности не происходит,то операция повторяется. Когда датчик 3 прочности брикета регистрируетуменьшение прочности, то регулятор7 через блок 8 и устройство 9 компенсирует это изменение и через время 7 операция повторяется.Такой режим работы является дляданной системы установившимся, поскольку поддерживается заданная прочность в оптимальных пределах при15 минимально возможном противодавлении.Если влагомер 4 вырабатывает сигнал критической влажности, блок 7избирательности разблокирует устрой 20 ство 10 и подаст сигнал на уменьшениевлажности,. после чего оно опять блокируется. Уменьшение прочности.(влажность начинает уменьшаться, иоптимальное...

Номер патента: 986805

Опубликовано: 07.01.1983

Автор: Суханов

МПК: B30B 15/28

Метки: вертикальных, предохранительное, прессов

...со стщщной 2 пресса шарнирами 3, упоров 4 и 5 крайних положений поворотного ограждения 1, Поворотное ограждение 1 выполнено.в виде секторной обечайки, конпентричной оси его шарниров 3, причем последние размещены в плоскости, проходящей через верщкальную ось пресса Устройство работает следующим образом.При обсиуживании оператором рабочей зоны пресса поворотное ограждение 1 нахртпттся в крайнем .верхнем положении на упоре 5. Для пуска пресса опускают3 9 М 808 фповоротное ограждение 1 в крайнее ния-, Технико-экономический эффект от внеднее положение на упор 4. рения изобретения обеспечивается за счетПри этом посредством конечного вык- улучшенияусловий техники безопасности лючателя (на чертеже не показан) вклю- по сравнению с...

Номер патента: 988578

Опубликовано: 15.01.1983

Авторы: Годило, Горячев, Кулаков, Мацуев

МПК: B30B 7/02

Метки: многоэтажный, панелей, пресс

...плите каждого этажа пресса, к ролику 13 осуществляется через гибкую, например, приводную цепную передачу, состоящую из ведущей звездочки 15, жестко закрепленной на выходном валу червячного редуктора, ведомой звездочки 16, жестко закрепленной на оси ролика 13 и цепи 17. Ос вращения ведущей звездочки 15 совмегдсна с линией 18 заделки рессоры 9. В этом случае натяжение цепи 17 на всем участке работы подрессоренного ролика 13 буде; оставаться постоянным, что необходимо для нормальной работы привода.Для предотвращения бокового смещения поддонов 10 во время их горизонтального движения в прессе по подрессоренным роликам 8, на нижней 6 и промежуточных 3 подвижных плитах расположено по несколько, например по три с каждой стороны, веотикальных...

Номер патента: 988579

Опубликовано: 15.01.1983

Автор: Бабич

МПК: B30B 9/30

Метки: брикетирования, многокомпонентных

...валками, осуществляют обкатывание полученного цилиндрического брикета этой зоны камеры.При перемещении уплотняющих рабочих органов в зону камеры, образованную цилиндрическими валками, добиваются достижения предельной для данных рабочих органов степени уплотнения, используя, например, сложное движение уплотняющих рабочих органов или же повторение циклов загрузки малыми величинами хода уплотняющих рабочих органов. При этом происходит существенное повышение по сравнению со средней по брикету степени уплотнения в поверхностных, прилегающих к уплотняющим рабочим органам слоях материала, чем достигается повышенная прочность этих слоев, в данном случае торцовых поверхностей цилиндрических брикетов.При окончательном формировании и...

Номер патента: 988580

Опубликовано: 15.01.1983

Авторы: Паршаков, Прошунин

МПК: B30B 15/00

Метки: гидравлический, пресс

...контейнеродержателя. В контейнеродержателе расположен контейнер 7, имеющий затворы 8 для крепления подвижной части 9 инструмента - разъемной матрицы. На контейнеродержателе 5 со стороны подштамповой плиты 3 крепятся цилиндры 10 привода перемещения ходоограничителей 11, которые движутся в направляющих 2 относительно неподвижной 4 и подвижной 9 частей матрицы. На подвижной траверсе3 крепится пуансон 14, Ходоограничители 11 могут быть выполненыв виде плоских или ступенчатых плит с приводом.Пресс работает следующим образом.В исходном положении перед выполнением операции штамповки ходоограничители 11 введены в промежуток между подвижной 9 и неподвижной 4 частями матрицы, обеспечивая тем самым совмещение гравюры штампа и силовое смыкание...

Номер патента: 988581

Опубликовано: 15.01.1983

Авторы: Бутенко, Тынянов, Филькин

МПК: B30B 15/00

Метки: исполнительный, кривошипного, механизм, пресса

...установлен в станине 9. Вал 1 в его центральной части, расположенной в пределах ширины эксцентрика, ограничен двумя цилиндрическими поверхностями 10 и 11, одна из которых концентрична внешнеи цилиндрической поверхности экспентри 988581ка 4 шестерне-эксцентрикового блока 3, а другая - поверхностям опорных шеек 2, при этом радиус кривизны поверхности 10 меньше радиуса кривизны поверхности эксцентрика 4,. Эксцентрик 4 выполнен с эксцентриситетом боль" Шим, чем разность радиусов внешней цилиндрической поверхности эксцентрика и отверстия в шестерне-эксцентриковом блокеИсполнительный механизм работает следующим образом.Движение от привода пресса передается на шестерне-эксцентриковый блок 3 рабочего вала 1. При вращении рабочего вала на...

Номер патента: 988582

Опубликовано: 15.01.1983

Авторы: Батуркин, Кирсанов, Кузнецов

МПК: B30B 15/14

Метки: высоты, закрытой, пресса

...Зб контргайки 37 и винта 38. Позицией 39 обозначены отвер-, стия в нижней части опоры. Позицией 40 обозначены крепежные детали стола 1, а позицией 41 - подштамповая плйта ползуна. 5Регулирование закрытой высоты пресса осуществляется следующим образом.Отвинчиваются крепежные детали 40 в столе 1. Одевается ключ или головка гайковерта на квадратный хвостовкк 15 одного иэ червяков 4 или 5 и вращается в ту или другую сторону в зависимости от того, какая закрытая высота пресса необходима в данный момент. Вращение, например, червяка 4 передается через зубчать 1 е муфты 8 и 9 на червяк 5. С червяка 5 со звездочкой 12 через гибкий элемент 14 и звездочку 13 вращение передается червяку 7 и через зубчатые муфты 10 и 11 на червяк б. С червяков 4,...

Номер патента: 988583

Опубликовано: 15.01.1983

Автор: Гусев

МПК: B30B 15/16

Метки: гидравлическим, прессом

...гидравлический цилиндр 1 со штоком 2, на котором крепится заготовка 3. На цилиндре 1 закреплен вспомогательный гидравлический цилиндр 4 со штоком 5, 988583подпружиненным пружиной 6, причем оси цилиндров 1 и 4 расположены во взаимно перпендикулярных плоскостях, а их полости соединены трубопроводомНа штоке 5 дополнительного цилиндра 4 установлены взаимно перпендикулярные планки 8 и 9 с пазами, с которыми шарнирно соединена перекладина 10 с пазами посредством сухарей 11 и 12, образуя треугольник. На перекладине 10 установлена полэушка 13 с упором 14. Вертикальная планка 15 с пазом закреплена на штоке 2, и на ней установлена ползушка 16, несушая на себе горизонтальную планку 17 с полэушкой 18 и датчиком 19. 15Устройство работает следующим...

Номер патента: 988584

Опубликовано: 15.01.1983

Авторы: Ведман, Грецкий, Зотов, Рогожин

МПК: B30B 15/20

Метки: гидравлическим, прессом

...перемещается вправо (по чертежу) и открывает вспомогательный предохранительный клапан 14. Надклапанная полость 12 соединяется со сливом, давление в ней уменьшаетсяи через дроссель 11 проходит управляющий поток, который создает на дросселе 11 перепад давления, превышающий усилие возвратной пружины в надклапанной полости 12. Поддерживающий клапан 10 открывается, и рабочая жидкость из возвратной поЛости 7 сливается через блок 2. Совершается быстрый ход плунжера вниз.При этом сопротивление в возвратной полости 7 определяется только противодействием пружины в надклапанной полости 12 поддерживающего клапана 10, что значительно ниже, чем настройка пружины предохранительного клапана 14 на вес подвижных частей пресса. Соответственно снижается...

Номер патента: 988585

Опубликовано: 15.01.1983

Авторы: Беляев, Заключнов, Кагановский, Кирюхин, Кода, Механик, Розанов, Смородинский, Топалер

МПК: B30B 15/24

Метки: гидравлического, движения, пресса, синхронизации, траверсы

...цилиндров закреплены на станине 23. Система синхронизации содержит че тыре синхронизирующих цилиндра, установленных по углам траверсы гидравлического пресса, Приведенная на чертеже схема поясняет работу части системы синхронизации, соответствующей двум .синхронизирующим цилиндрам 1 и 2, установленным вдоль одной из диагоналей траверсы. В исходном положении системы перекрестно соединенные полости синхронизирующих цилиндров заполнены жидкостью под определенным давлением. Плунжеры мультипликаторов 4 и 5 занимают крайнее нижнее положение. На выходах датчиков перемещения 12 и 13сигналы отсутствуют. 55 Система синхронизации работаетследующим образом. При бесперекосном движении вниз подвижной траверсы 3 жидкость перете кает из нижних...

Номер патента: 990075

Опубликовано: 15.01.1983

Автор: Курт

МПК: B30B 15/04

Метки: двойном, ленточном, ленты, прессе

...и синхрониэирующийвал, аксонометрическая проекция.Устройство содержит поворотный р сегмент 1, связанный центрирующимстержнем 2 с корпусом 3 пресса, которые охватывает опорная лента 4. Между поворотным сегментом 1 и корпусом 3 смонтированы корпуса 5 гидравли- ческих цилиндров с поршнями б для натяжения ленты 4, 5Между опорной лентой 4 и прессующей лентой 7 размещены ролики 8,концы которых размещены во впадинах зубьев зубчатых колес 9, имеющих до-, полнительный зубчатый венец с внут ренним зацеплением.Синхрониэирующий вал 10 с консольными шестернями 11 и 12, входящими в зацепление с зубчатыми колесами 9, имеет управляющие элементы 5 13 в виде автономных приводов или тормозов.Устройство работает следующим образом.При необходимости...

Номер патента: 990545

Опубликовано: 23.01.1983

Авторы: Бреслер, Домбровская, Лиознов, Панарский

МПК: B30B 13/00

Метки: пресс, фазопереходный

...поршнем в кожухе,поочередно заполняемом хладагентом итеплоносителем, о т л и ч а ю щ и йс я . тем, что, с целью сниженияэксплуатационных затрат и повышенияКПД пресса, в качестве рабочего вещества использована лауриновая кислота.2. Пресс по п. 1, о т л и ч а ющ и й с я тем, что, с целью упрощения зарядки пресса рабочим веществом, в поршне выполнен соединенныйс подпоршневой полостью цилиндрасквозной канал с установленной в немгерметичной заглушкой.Йсточники информации,принятые во внимание при экспертизе1, Радченко П, 25-тонный прессвесит 3,5 кг. "Изобретатель и рационализатор", 1978, Р 5, с. 10-12( прототип ) полости 12 подсоединен манометр 13; измеряющий усилие прессования. Кожух 9 заполнен хладагентом ( теплоносителем ), в качестве...

Номер патента: 990546

Опубликовано: 23.01.1983

Автор: Анухин

МПК: B30B 15/00

Метки: пресс

...7 закрепленна верхней поперечине 16, и шток - на траверсе 7.Пресс работает следующим образом.Загрузочная тележка 3 доставляет изделие под траверсу 7, тележка 3 с помощью гндроцилиндров 6 опускает ся на жесткие споры станины 1,Надежность и точность Фиксации обеспечивается следующим образом.Для движения траверсы 7 поршень гидроцилиндра 15 начинает переме- О щаться, а также включаются приводы 13, которые через муфты 12 предельного момента приводят в движение зубчатые колеса 10 и гайки 9.Так как привод 13 имеет воэмож ность создать поступательную скорость перемещения гайки 9, превышающую максимальную скорость перемещения траверсы 7, то гайка 9, выбрав зазор, упирается в траверсу 7 или корпус 8 одной из торцовых поверхностей в зависимости...

Номер патента: 990547

Опубликовано: 23.01.1983

Автор: Петропавловский

МПК: B30B 15/02

Метки: снятия, установки, штампов

...1 смонтированы ролики б, В подштамповой плите2 пресса имеются пазы 7, в которыхразмещены каретки 8. В каретках 8смонтированы передние и задние опоры 9 качения, опирающиеся на передние и задние опорные клинья 10, и ролики, аналогичные роликам б. Переднийопорный клин 10 выполнен на шарнире3, а задний - размещен в отверстиипаза 7 подштамповой плиты 2.Для обеспечения быстрого монтажаи демонтажа устройства на подштамповой плите закреплены направляющие 11,в которые при монтаже вкладываютсяшарниры 3 до упора в планку 12, а 20поворотные кронштейны 1 соединяютсяс шарниром 3 при помощи осей 13.С этой же целью на передних частяхкареток выполнены выступы 14, в которых размещены передние опоры 9 качения, смещенные относительно заднихв...

Номер патента: 990548

Опубликовано: 23.01.1983

Авторы: Баранов, Блик, Васильковский, Карасев, Койрес, Пылайкин, Рубашкин, Токарев, Худяков, Шер

МПК: B30B 15/04

Метки: поперечина, пресса, составная

...в плане; на фиг. 3 - разрез А-А на фиг. 1.Составная поперечина пресса содержит две траверсы 1 и 2 с отверстиями 3, в каждом иэ которых смонтирована разрезная втулка 4, в которой, в свою очередь, установленаколонна 5. Между траверсами 1 и 2 раз- мещены проставочная часть б, выполненная составной из двух верхних де-, талей 7 и двух нижних деталей 8. Верхние детали 7 выполнены с возможностью установки,их со стороны верх ней плоскости 9 поперечины при снятых разрезных втулках 4, а нижние 8 - с торцов 10 поперечины также при снятых втулках 4 и снабжены выступами 11 и компенсирующими элементами 12, вы полненными в виде клиньев, посредством которых выступы 11 сопряжены с нижней плоскостью 13 поперечины.К траверсам 1 и 2 примыкают крышки 14,...

Номер патента: 992219

Опубликовано: 30.01.1983

Авторы: Дитер, Ульф

МПК: B30B 15/32

Метки: выталкиватель, прессу

...с помощью фиксаторов и снова возвращаются в верхнее положение.На фиг. 1 показан выталкиватель при наинизшем положении штока со штампом и изделием, вид сбоку; на фиг. 2 - то же, в начале выталкивания; на фиг. 3 - то же, в конце процесса выталкивания; на фиг. 4 - то же, со штоком в верхней мертвой точке; на фиг. 5 - выталкиватель без штампа и изделия, вид спереди; на фиг. 6 - то же, вариант, вид сбоку.В предлагаемом выталкивателе (фиг. 1) проходящие спереди назад через шток 1 поперечины 2 выталкивателя соединены между собой с помощью траверс 3 спереди и сзади. Под каждой поперечиной 2 выталкивателя в зависимости от формы и величины изделия 12 расположены один или несколько пальцев выбрасывателя. Как показано на фиг. 5, на каждой...

Номер патента: 994303

Опубликовано: 07.02.1983

Авторы: Абдраимов, Алимов, Манжосов, Парышкура

МПК: B30B 1/26

Метки: механический, пресс

...с кривоазана принципиальная" . фиг. 2-4 - кинемасоответственно хоочем ходе и в переходбочего к холостому еский пресс содержит устав направляющих станины 1соединенный с кривошипнымсредством ломаного шатуна,из двух звеньев 4 и 5.инойи ползуном 2 устазвратные пружины 6. Нажестко закреплен пневмати 3 991303ческий цилиндр , поршень 8 котороговзаимодействует с полэуном 2.Точками А, В, С, 0", А ИС 0 иА 0 С О" показаны точки положениязвеньев, при холостом ходе, рабочем ходе и в переходный момент отрабочего к холостому ходуМеханический пресс работает следующим образом,При холостом ходе при вращениикривошипного вала 3 звено 5 совершает качательное движение относительно ползуна 2, удерживаемого в крайнем положени пружинами 6.Для совершения...

Номер патента: 994304

Опубликовано: 07.02.1983

Авторы: Бреслер, Карцев, Кац, Красильщиков, Потапкин, Хаутиев

МПК: B30B 15/16

Метки: золотниковый, пресса, распределитель, электрогидравлического

...и проточки 24, 25.Полости 26 и 27 распределителясоединены с рабочими полостями рабочего цилиндра пресса 1,на фиг. непоказан), полость 28 - с насосом,а полость 29 - со сливом. В полости30, соединенной с полостью 29 и регулятором давления, размещен предохра,нительный клапан 31. 4В верхней части распределителя врасточке 32 расположен насос ручнойподачи, содержащий плунжер 33, верхнийконец которого через шарнир 34 соединен с рукояткой 35, которая через тягу36 соединена с корпусом 1 распределителя. Ручной насос снабжен шариковыми клапанами 37 на линии всасыванияи нагнетания,Устройство работает следующим.образом.Поворотом рукоятки 16 поворачивается кулачок 5. Вместе, с ним поворачивается пластина 13, будучи. заблокированной с кулацком 5 посред...

Номер патента: 994305

Опубликовано: 07.02.1983

Авторы: Бернд, Гюнтер

МПК: B30B 15/28

Метки: защитное, прессов

...экрана, с целью экономии места, также размещен в нижней части 27 станины пресса. В несущей раме 1 расположены приводной, направляющий и блокирующий механизмы подвижной части 2 экрана. Расположение приводного и нап" равляющего механизмов изображены на фиг. 2 и 3, Шток цилиндра 6 жестко соединен с приводной зубчатой рейкой 5, которая находится в зацеплении с шестерней 4. На соединительном валу 7, установленном на подшипниках качения,на несущей раме, закреплены шестерни 4 и 4, которые находятся в зацеплении с уярепленными на боковых торцах подвижной части 2 экрана зубчатыми рейками 3 и 3. Для направления рейки 5 на раме 1 установлен контрольный механизм 8. С помощью цилиндра 6 осуществляется . возвратно-поступательное перемещение рейки 5,...

Номер патента: 996225

Опубликовано: 15.02.1983

Авторы: Зайцев, Старов, Чагин

МПК: B30B 1/06

Метки: механический, пресс

...содержит станину 1, в направляющих 2 которой смонтирован ползун 3. В отверстии 4 ползуна 3 смонтирована составная втулка 5, закрепленная на ползуне регулировочнымивинтами б. Втулка 5 своей сферической поверхностью контактирует со сферической поверхностью эксцентриковойвтулки 7, установленной на наклоннойшатунной шейке 8 эксцентрикового вала 9. На валу 9 закреплен. маховик10, соединенный передачей 11 с приводом 12Пресс работает следующим обра зом.От привода 12 через передачу 11и маховик 10 вращение передается наэксцентриковый вал 9. При этом точкаБ шатунной шейки 8 вращается по окруж. ЗО ности с радиусом В а эксцентриковаявтулка 7, имеющая одну степень сво= боды, совершает относительно втулки 5 качательное движеиие. Ползун 3, жестко...

Номер патента: 996226

Опубликовано: 15.02.1983

Автор: Храмов

МПК: B30B 1/06

Метки: механический, пресс

...балки 10 с цапфами 11 иползушек 12, шарнирно сочлененных споследними.Поврротная балка 6 выполнена двутавровой, на полках 13 ее размещеныползушки 12.Эксцентриковый вал 1 кинематически связан при помощи зубчатой 14 иклиноременной 15 передач с электродвигателем 16. На промежуточном вале 17 установлен маховик 18, в котором вмонтирована муфта 19, и тормоз 20.Привод перемещения опорного узласостоит из ходового винта 21, связанного через электромагнитную муфту-тормоз 22 с силовым приводом 23.Ходовой винт 21 связан с коробчатой балкой 10,Механический пресс работает следующим образом,При. включении электродвигателя16 он через клиноременную передачу15 передает вращение маховику 18.При включении муфты 19 вращениеот маховика 18 через...

Номер патента: 996227

Опубликовано: 15.02.1983

Авторы: Павлов, Сафонов, Степанов, Субич, Церна

МПК: B30B 1/18

Метки: винтовой, кручением, пресс, штамповки

...7 и бойком 4 установлены наклонные стержни10 с сферическими пятами 11 и. 12,связанными соответственно с опорой7 и бойком 4 и удерживаемые фланцами13 и 14. На бойке 4 и станине 1 установлен рабочий инструмент 15 и 16см. фиг.1-3 )Пресс работает следующим образом,В начальный момент ползун 3 и боекнаходятся в крайнем верхнем положении, Приводне показан и можетиметь любую известную конструкцию,обеспечивающую крутящий момент намаховике ) отключен,При включении привода маховик 6 исвязанный с ним винт 5 начинают ускоренно перемещаться вниз 5 совершая;винтовое движение. Перемещаются внизи боек 4, и ползун 3. Боек 4 совершает вращательное движение от момента, передаваемого винтом 5 черезопору 7 и упоры 8 и поступательноедвижение от усилия,...

Номер патента: 996228

Опубликовано: 15.02.1983

Авторы: Бутин, Кизим, Кислов, Морозов

МПК: B30B 9/32

Метки: гидравлический, пакетировочный, пресс

...- то же, разрезБ-Б на фиг. 2.Пресс состоит из станины 1, механизмов продольного 2 и поперечного3 прессования, камеры 4 прессованияс передней рамой 5, в которой выпол нен канал выдачи пакетов 6. На боковых стенках канала выдачи пакетоввыполнены пазы, в которых размещенвертикальный затвор 7, приводимый отгидроцилиндра 8 через поперечину 9 30 и стержни 10 и 11, которые размещеныв упомянутых пазах и отверстиях, выполненных в донной части 12 канала выдачи пакетов 6. Стыки камеры прессования закрыты облицовочными плита-. .ми 13 и 14. Камера прессования 4 снабжена крышкой 15. Пресс заглублен под перекрытие 16.5Преос работает следующим образом,Лом засыпается в короб (не показан), откуда он падает в прессовую камеру 4, в которой крышкой 15 мехаг...

Номер патента: 996229

Опубликовано: 15.02.1983

Авторы: Грановский, Графов, Дадаев, Коновалов, Маршалкин

МПК: B30B 13/00

Метки: пресс, термический

...подсоединения пневмопровода 4 при помощи штуцеров 5, герметизирующие пояса6, размещенные на концах оправки,нагревательное устройство 7 совстроенным в него калибровочным контейнером 8, а также систему автономного охлаждения 9. 10Термический пресс работает следующим образом,Оправка 1 термического пресса 9 сотштампованной на ней заготовкой помещается внутрь калибровочного контейнера 8. На заготовку одеваютсягерметизирующие пояса 6 в зоне кольцевых проточек оправки, подсоединяет-ся провод 4 пневмосистемы, после чего вся конструкция нагревается до 2 оопределенной температуры, необхбдимой для проведения операции пневмоформовки, При достижении заготовкойтребуемой температуры через воздуховод 4 и отверстие 3 в оправке подается давление,...
