B02C — Дробление или измельчение различных материалов; помол зерна
Способ управления замкнутым цикло измельчения«lelhimj
Номер патента: 453192
Опубликовано: 15.12.1974
Авторы: Дмитриев, Кочура, Марюта
МПК: B02C 25/00
Метки: замкнутым, измельчения«lelhimj, цикло
...заданной изменяют скорослей классификатора.На чертеже показаназамкнутым циклом измследующие обозначения.Барабанная мельницаплотномер 3, двигатель 4регулятор 6, сумматор 7.Вм - подача воды в мЯ 1 - производительностьгрузке мельницы,В барабанную мельницу 1 подается исходная руда, вода и пески. При увеличении 15 крупности или твердости исходной руды заполнение мельницы 1 начинает расти до тех пор, пока в результате возрастания гидростатического давления внутри барабана мельницы не наступает саморазгрузка мельницы.20 Производительность по твердому в разгрузкемельницы возрастает, плотность слива классификатора также возрастает при постоянном расходе воды в классификатор.Увеличение плотности слива классификато ра регистрируется плотномером 3,...
Устройство для электрогидравлической переработки материалов
Номер патента: 419083
Опубликовано: 15.12.1974
Авторы: Базилевский, Брылев, Горовенко, Гулый, Изобретени, Малюшевский, Попов, Слышен, Сысоев
МПК: B02C 19/18, B02C 23/06
Метки: переработки, электрогидравлической
...18. Шлам удаляется системой 19,Устройство работает следующим образом.После погружения в ванну камеры 12 и установки ее в крайнем нижнем положении включается механизм 5, и разрядная камера 3 с объектом переработки, опускаясь вниз, фиксируется над дополнительной разрядной камерой 12. Источник электроразрядов 7 при помощи механизмов продольного 8, поперечного 9 и вертикального 11 перемещений, обходит объект обработки, производя его разрушение с помощью ударных волн, сопровождающих электрические разряды. При этом заранее заданная фракция разрушенного материала через отверстия в днище 4 попадает в дополнительную камеру 12, а нераздробленная его часть остается на дне камеры 3.После дробления источники электроразряда при помощи механизмов...
Центробежная многоступенчатая дробилка
Номер патента: 454050
Опубликовано: 25.12.1974
МПК: B02C 7/08
Метки: дробилка, многоступенчатая, центробежная
...одновременно решетами и скатными досками. Для отвода измельченного зерна предусмотрены скатные доски 19. К нижней опорной плите 5 крепятся отводные патрубки 20.20 Привод вала 8 осуществляется от высокочастотного асинхронного электродвигателя через центробежную фрикционную муфту, ведомый диск 21 который показан на фиг. 1.Дробилка работает следующим образом,25 Зерно, подлежащее измельчению, загружают в бункер 1, откуда по воронке 16 оно поступает в камеру 2 и направляется в трубки9 верхнего яруса ротора. В трубках привращении создается разрежение воздуха,30 способствующее прохождению в них зернаВ)месте с Воздушных: НОтокоз, Трубки 5)11 яются и всдсывдющии патрубками, юэтог, зерно в них пост паст не только под действием силы тяжести, но...
Приводной вал конусной гирационной дробилки
Номер патента: 454926
Опубликовано: 30.12.1974
Автор: Левишко
МПК: B02C 2/00
Метки: вал, гирационной, дробилки, конусной, приводной
...длине шейки 11 и требуется ее утопление в отверстии фланца, прокладки 13 устанавливаются на шейке 11 под фланцем тодшипника 3. При этом, если глубина гнезда не соот ветствует длине шейки 12 штифта 4, то про.кладки применяются н под пнм, как указано выше.Для выхода воздуха из гнезда при посадке и облегчения извлечения из него штифта на посадочной шейке 12 выполнена продольная канавка 14, Для этих же целей вместо канавки в центре штифта может быть выполнено сквозное отверстие, которое, будучи нарезанным со стороны фиксирующей шейки 11, может служить и как зачальное для изьлечения штифта 4 из гнезда корпуса 1.Фиксация ступенчатыми штифтами подшипников и дистанционной шайбы приводного вала производится в обычной последовательности....
Способ предотвращения завала крупной конусной дробилки
Номер патента: 454927
Опубликовано: 30.12.1974
МПК: B02C 2/04
Метки: дробилки, завала, конусной, крупной, предотвращения
...к моменту полной Остановки и последующий зпуск ее.Достигается это тем, что н электродвигатель подают персаенпое папр 51 жеппс пОппжецной частоты.Переменное напряжение может Оыгь поде 1- цо от статического преобразователя чстоты в диапазоне от 5 до 15 герц.Предлагаемый способ позволит змснпть применяемые в пстоящее время электродвигатели с фазовым ротором короткозамкпутыми электродвигателями, Отказться от роторных станций и пусковых сопротивлений, снизить, по крайней мере, в два раза установленную мощность электродвигателей, так как определяющим фактором в выборе мощности является запуск дробилки под завалом, а также существенно 1 овысить коэффициент полезного действия и мощности агрегата и сократить длительность простоев.В нормальном...
Валковая дробилка
Номер патента: 454928
Опубликовано: 30.12.1974
Автор: Шаволов
МПК: B02C 4/42
...эллиптических зубчатых ведущих колес 3 - 4, эллиптических зубчатых ведомых колес 5 - 6, вала 7, свободно посаженного зубчатого колеса 8 с удлиненными зубьями, неподвижно посаженного зубчатого колеса 9 с 2 удлиненными зубьями, вала 10, неподвижных подшипников 11, рамы 12, подвижных подшипников 13, буферного пружинного устройства 14, вальцов 15 - 16.На выходной вал понижающего редуктора 1, 3 приводимого во вращение с постояннои скоростью от двигателя 2, неподвижно посажены эллиптические зубчатые колеса 3 и 4, большие диаметры которых сдвинуты относительно друг друга на угол л, Каждсе цз колес 3 - 4 входит в зацепление соответственно с эллиптическими колесам 5 - 6, установленными на валу 7. Колесо 5 посажено на вал 7 неподвижно и вращает...
Дисковая мельница
Номер патента: 454929
Опубликовано: 30.12.1974
Авторы: Кислов, Филиппов, Щербак
...о тл и ч а ю гц е е с я тем, что, с целью совмещения и обеспечения непрерывности процессов дробления и истиранпя материала до заданной крупности и снижения энергоемкости мельницы, рабочие поверхности дисков выполнены по гиперболическпм кривым со спиральными канавками переменного сечения, развернутыми во встречных направ. ленпях,Дисковая мельница предназначена для дробления и истирания минералов, руд, горных пород и других материалов различной (в том числе повышенноп) твердости.Известны дисковые мельницы, включающие 5 вращающийся и неподвижный диски, установленные соосно между собой, загрузочное устройство и пробоприемник.Цель изобретения - совмещение и обеспечение непрерывности процессов дробления и пс тирания материала до заданной...
Мельница
Номер патента: 454930
Опубликовано: 30.12.1974
Авторы: Башкирцев, Козлов, Надеждин, Сайкин, Страшников, Судаков
МПК: B02C 13/14
Метки: мельница
...орга0 раздслсн на к Изобретение относится к аппаратам дл тонкого измельчения твердых материалов, на пример металлов, сплавов, горных поро и т. д.Известные ударные мельницы, содержащие патрубки для загрузки и выгрузки материала и энергоносителя, цилиндрический корпус, в нижней части которого на вертикальном валу закреплен ударный орган, а внутренний объем корпуса разделен на камеры измельчения и циклонирования конической вставкой с отверстием для выхода готового продукта.Целью изобретения является повышение производительности и эффективности измельчения готового продукта.Достигается это тем, что камера измельчения выполнена с диском-отбойником и блоком с вертикальными каналами, расположенными над отверстием конической вставки, а...
Разгрузочное устройство для мельниц самоизмельчения
Номер патента: 454931
Опубликовано: 30.12.1974
Автор: Комин
МПК: B02C 17/18
Метки: мельниц, разгрузочное, самоизмельчения
...соосно с основным, причем каждый шнек снабжен лифтерами. Изобретснис относится к области дробиль. но-размольного оборудования и предназначено для разгрузки измельченного материала из мельниц самоизмельчения типа Каскад.Известные конструкции разгрузочных устройств для мельниц самоизмельчения выполнены в виде вращающегося барабана с расположенным внутри него шнеком для транспортировки осевшего материала. Однако они не обеспечивают достаточно эффективного разделения материала на фракции.Цель изобретения - устранение указанного недостатка,Достигается это тем, что внутри барабана смонтирован дополнительный шнек, расположенный соосно с основным, причем каждый шнек снабжен лифтерами.На фиг. 1 и 2 изображено устройство.Устройство включает конус...
Газоструйная мельница
Номер патента: 454932
Опубликовано: 30.12.1974
Автор: Горобец
МПК: B02C 19/06
Метки: газоструйная, мельница
...реактивного двигателя, включающего компрессор 1, камеру 2 сгорания, газовую турбину 3, сопло 4, труоопроводы 5 подвода газов, камеры 6 сгорания; из помольной камеры 7, инжекторов 8, классификатора 9, пылеулавлпваощего устройства 10, трубопровода 11 отсоса газов, вентилятора 12, узла 13 передачи вращсшья валу вентилятора 12 от вала турбины 3 двш атсля. Вал электрического генеатор 1-1 .о.у- -5 част Вращснс также от вала трб.пы 3 и слукит для питашгя электродвигателей вспомогательных механизмов .:ельппцы.Подготовка энергоносителя осуществляетсяь турбовинтовом реактивном двигателе. Часть 10 сжатого в компрессоре воздуха через отборныс отверстия отводится по трубопроводу 5 и устанавливаемые камеры 6 сгорания, где за счст скигапя...
Способ автоматического управления двухстадийным циклом мокрого измельчения
Номер патента: 454933
Опубликовано: 30.12.1974
Авторы: Ардасенов, Король, Манабаев, Марасанова, Пидорич, Ральников
МПК: B02C 25/00
Метки: двухстадийным, измельчения, мокрого, циклом
...прибор 8, регулирующий прибор 9, исполнительный механизм 10, датчик крупности 11, вторичный прибор 12, регулирующий прибор 13, исполнительный механизм 14, датчик крупности 15, вторичный прибор 16, регулирующий прибор 17, блок 18, учитывающий технологические запаздывания, регулирующий прибор 19, исполнительный механизм 20, датчик крупности 21, вторичный прибор 22, размножитель сигналов 23.Измельченный комплекс состоит из стержневой мельницы 24 первой стадии и шаровой мельницы 25 второй стадии, работающей в замкнутом цикле с классификатором 26.Управление по предлагаемому способу осуществляется следующим образом.При изменении крупности продукта в разгрузке шаровой мельницы, например, в большую сторону расход руды в стержневую мельницу и...
Вибрационная щековая дробилка
Номер патента: 456632
Опубликовано: 15.01.1975
Авторы: Корсак, Полуянов, Трайнис, Янов
МПК: B02C 1/02
Метки: вибрационная, дробилка, щековая
...таких дробилок является низкая производительность при дроблении материала на мелкие классы.В целях устранения указанного недостатка каждая дробящая щека предлагаемой дробилки выполнена из набора дробящих плит, жестко связанных в пакет, причем дробящие плиты одной щеки расположены между дробящими плитами другой щеки.Нд чертеже изображена предлагаемая дробилка. Она содержит раму 1 и две дробящие щеки 2 с инерционными самобаланснымц вибраторами 3. Между дробящими щеками расположены промежуточные дробящие плиты 4 клиновидного сечения с прямоугольными боковинами, жестко связанные в единый пакет, Плиты имеют перекрывающие козырьки (см. разрез по А - А), обеспечивающие герметизацию камер дроблечия, образованных между...
Молотковая мельница
Номер патента: 456633
Опубликовано: 15.01.1975
Авторы: Ашкинази, Карюк, Мошковский, Роженко, Семенов
МПК: B02C 13/09
Метки: мельница, молотковая
...6, перпендикулярных к сменной стенке.Настройку молотковой мельницы осуществляют следующим образом.В зависимости от крупности исходного мате риала определяют максимальный зазор междуцилиндрической камерой 1 и рабочими элементами 4. Подбирают сменную шайбу 1 О, уступ которой 11 имеет соответствующий диаметр.Устанавливают в скрытые пазы 3 рабочие эле менты, Затем устанавливают в направляющие7 съемные стенки 8 до упора выступов 9 в торцы стенок 6. Устанавливают сменную шайбу 10 на ступице ротора 2, которая определяет радиальный ход рабочего элемента и фиксиру ет стенку 8. Приводят во вращение ротор.В процессе работы молотковой мельницырабочие элементы 4 под действием центробежных сил стремятся занять крайнее верхнее положение,...
Устройство для измельчения и перемешивания сыпучих материалов
Номер патента: 456634
Опубликовано: 15.01.1975
МПК: B02C 17/10
Метки: измельчения, перемешивания, сыпучих
...каждого усеченного конуса. Отличительной чертой устройства может являться также противоположное направление конусности 20 у смежных барабанов,11 а чертеже изображено предлагаемое устройство, продольный разрез. Оно содержит приводной вал 1 и конусные барабаны 2 и 3. Барабан 2 посажен на валу на шпонках, ба рабан 3 - на подшипниках качения, Барабан 2 имеет внутри и снаружи обрезиненные лопасти 4 и 5. Барабан 3 также снабжен лопастями 6. Каждый барабан в конце имеет окна а и б. Окна б барабана 3 закрыты кожухом соорником 7, К торцовой стенке кожуха прикреплена течка 8. На торцовой стенке барабана 3 закреплено зубчатое колесо 9, На приводном валу установлена звездочка 10, которая соединена цепью с валом 11, несущим шестерню 12. С...
Центробежно-отражательная мельница
Номер патента: 457484
Опубликовано: 25.01.1975
МПК: B02C 13/14
Метки: мельница, центробежно-отражательная
...имеющая корпус, помольную камеру с отражательными пластинами, вертикально расположенный ротор и привод помольной камеры. Вращающийся ротор внутрикорпуса, установленного с возможностью поворота и под углом к вертикальной оси, разгоняет куски материала и с силой бросает ихца отражательные пластины со сферическимирабочими поверхностями, где и происходитпроцесс дробления.Цель изобретения - повышение эффективности измельчения и удлинение срока службы отражательных пластин.Достигается это тем, что помольцая камерас внешней стороны выполнена с четырьмясимметрично расположенными выступами сосквозными отверстиями с помещенными в нихнаправляющими стержнями, жестко прикрепленными к корпусу, и соединеца тросами сприводом,На чертеже...
Цетробежно-пульсационный аппарат для тонкого измельчения жидких пищевых продуктов
Номер патента: 457485
Опубликовано: 25.01.1975
Авторы: Васильев, Гришин, Киладзе, Лапшин, Савицкий
МПК: B02C 19/00
Метки: аппарат, жидких, измельчения, пищевых, продуктов, тонкого, цетробежно-пульсационный
...в процессах мокрого обогащения.Известные центробежно-пульсационные аппараты для диспергирования волокнистых материалов содержит ротор и статор, имеющие кольцевые выступы, в зазорах между которыми при вращении ротора происходит измельчение частиц продукта.Однако производительность этих аппаратов и степень измельчения в них продукта недостаточно высоки.Цель изобретения - повысить производительность и степень измельчения частиц материала.Для этого рабочая поверхность ротора покрыта слоем импрегнированного алмазного зерна с зернистостью 400 - 800 мкм. Покрытие произведено на никелевой основе. Ротор ц статор установлены так, что величина зазора между кольцевыми выступами не превышает десятикратной величины вылета алмазного зерна.На...
Устройство для измельчения твердых материалов
Номер патента: 457486
Опубликовано: 25.01.1975
МПК: B02C 19/06
Метки: измельчения, твердых
...разгонных труб через па 5 трубки 9 и быстродействующие вентили 10и 11 соединены с ресивером 12, оборудованным контрольным манометром 13. Ресиверсоединен с коллектором энергоносителя (начертеже не показан) через запорный вентиль10 14. Быстродействующие вентили 10 и 11 свя.заны электрическими цепями с реле времени 15.Работает устройство следующим образом,Измельчаемый материал, находящийся в15 нижней части помольной камеры, под действием сил тяжести через питающие каналы 5заполняет нижнюю часть разгонных труб 2(на чертеже изображены две разгонные трубы), образуя порции определенного объема.20 При включении быстродействующего вентиля10 энергоноситель из ресивера 12 поступаетв разгонную трубу 2 (левую на чертеже).Порция измельчаемого...
Способ подготовки асбестовой руды к извлечению волокна
Номер патента: 457487
Опубликовано: 25.01.1975
Авторы: Бахтина, Голдобин, Королев, Лисин, Сонин
МПК: B02C 19/06
Метки: асбестовой, волокна, извлечению, подготовки, руды
...- 900 С. На распушку подают руду крупностью менее 5 мм.Согласно описываемому способу асбестовую руду дробят в конусных дробилках с последующей классификацией на прутковых грохотах. При грохочении в нижнем продукте получают руду крупностью менее 15 мм, в которой концентрируются свободные от породы агрегаты асбестового волокна,Руду крупностью менее 15 мм подают на струйную мельницу. Струей энергоносителя эжектируют и ускоряют частицы исходного продукта, при этом температура энергоносителя 450 в 9 С, а расход его от 0,02 до 0,2 нм/с на один мм сечения струи. При указанных параметрах энергоносителя его за паса энергии достаточно для взрывного испарения внутренней влаги в порах агрегатов асбеста и расщепления асбестовых агрегатов вдоль, а...
Электромагнитная мельница
Номер патента: 457488
Опубликовано: 25.01.1975
Авторы: Мартьянов, Смолин, Чернов
МПК: B02C 21/00
Метки: мельница, электромагнитная
...внутри камеры 10 измельчения расположен жестко закрепленный сердечник, причем камера измельчеия выполнена с возможностью свободного перекатывания с эксцентриститетом по сердечнику, а электромагнитная система - из ради ально подвижных магнитов,На фиг. 1 схематически изображена предлагаемая мельница; на фиг. 2 - разрез по А - А на фиг, 1.Электромагнитная мельница содержит ка меру (ротор) измельчения 1, выполненную из магнитного материала и футерованную внутри износостойкой сталью, имеющая торцовые ограничители 2, с помощью центральной трубы 3 и опор 4 цилиндрический сердечник 5 25 жестко закреплен на фундаменте, патрубки 6 и 7 соответственно для загрузки и выгрузки материала, электромагниты статора 8.Мельница работает следующим...
Вентилируемая шаровая барабанная мельница
Номер патента: 458329
Опубликовано: 30.01.1975
Автор: Егерман
МПК: B02C 17/00
Метки: барабанная, вентилируемая, мельница, шаровая
...8, закрывающий кольцевую щель между патрубком и цапфой 3 на трех четвертях окружности со стороны, противоположной шаротопливной загрузке 9.20 Стрелки показывают направление вращениябарабана и движения аэросмеси.Заполнение барабана шарами в вентилируемых мельницах небольшое, около 0,2 объема барабана. Поэтому патрубок находится 25 за пределами орбиты движения шаров.От износа случайными ударами шаров приперегрузке патрубок защищен наваркой брони 10 из толстой листовой стали.3При работе мельницы, благодаря тому, что патрубок 1 внутри барабана прикрывает горловину, воздушный поток не может вынести напрямую из барабана крупные недомолотые частицы.Так как входное отверстие патрубка 1 расположено в верхней части барабана 2, последний...
Кольцевая футеровка
Номер патента: 458330
Опубликовано: 30.01.1975
Авторы: Дубровин, Жуков, Иванов, Колеватых, Туркин, Федоров
МПК: B02C 17/22
...ойму 10. х 2 иот служат его в по- машины. утеровки Футеровка мельниц, выполненная в виде набора колец, известна.Предложенная футеровка отличается тем, что она выполнена из чередующихся сплошных и разрезных колец, а также верхнего нажимного и нижнего упорного колец, имеющих конические, прилегающие одна к другой поверхности.Такое выполнение футеровки обеспечивает центровку футеровки, надежное крепление ее к корпусу мельницы, быстрый съем и установку футеровки.На чертеже изображена предложенная футеровка, общий вид.Футеровка представляет собой набор чередующихся сплошных колец 1 и разрезных колец 2, Весь набор колец установлен на нижнем кольце 3, находящемся в корпусе 4, и поджат посредством болтов 5 через фланец 6 верхним нажимным...
Устройство для измерения степени загрузки топливом шаровых барабанных мельниц
Номер патента: 458332
Опубликовано: 30.01.1975
МПК: B02C 25/00
Метки: барабанных, загрузки, мельниц, степени, топливом, шаровых
...со входо ся схемои совпадения в цепи лючевого усилителя 6, выход нен с обмоткой управления 9. На валу электродвигателя индукционных датчиков 10, через диод 11 подключен к мкости 12. Емкость 12 через усилитель 13 подключена к прибору 14 и к схеме автотания всех элементов схемьказаны.ботает следующим образом,458332 ориг Составитель В. Алекперо рректор 3. Тарасова Борисов акг илипенко ехред Тираж 708овета Министоткрытийаб., д. 4/5 ПодписноеСССР Изд. М 1087 ИИПИ Государственного по.делам изо Москва, Ж.35, Заказ 642/3 омитета ретений аушская Типография, пр. Сапунова, 2 В начальный момент времени контакт 4 чувствительного элемента уровнемера разомкнут, груз находится в поднятом состоянии. Электронный ключ 8 открыт....
Способ стабилизации тонкости помола в шаровых мельницах
Номер патента: 458333
Опубликовано: 30.01.1975
Авторы: Ковалюх, Лукашев, Утеуш
МПК: B02C 25/00
Метки: мельницах, помола, стабилизации, тонкости, шаровых
...зависимости между изменением входной производительности Я и тонкости помола Т,С увеличением входной производительности20 Я при той же средней скорости и и шуме Атонкость помола Т уменьшается, при этомтонкость помола Т достаточно точно соответствует изменению производительности. Приэтом примерно в момент увеличения произво 25 дительности Я в мельницу поступает болеемелкий материал, чем в предыдущий, а в момент максимального увеличения производительности Я в мельницу начинает поступатьматериал такой же, как и до значительного30 изменения производительности,458333 Составитель В, Алекперо ехред Е. Борисова Корректор Т, Гревцова едакто илипенк аказ 1671/1ЦНИИПИ Изд.1379 осударственного по делам из Москва, ЖТираж 708комитета Совета...

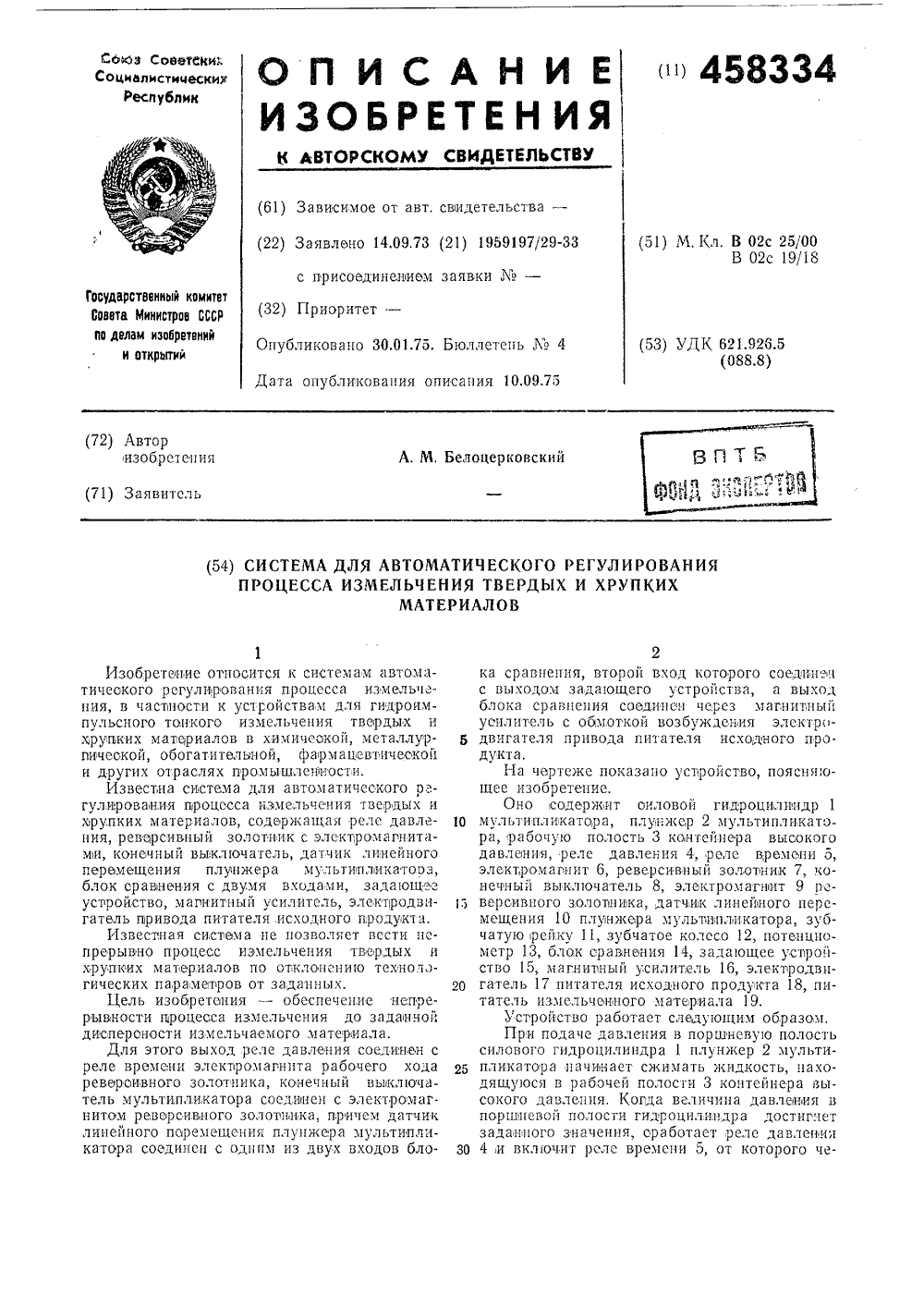

Система для автоматического регулирования процесса измельчения твердых и хрупких материалов
Номер патента: 458334
Опубликовано: 30.01.1975
Автор: Белоцерковский
МПК: B02C 25/00
Метки: измельчения, процесса, твердых, хрупких
...подаче давления в поршневую полостьсилового гидроцилиндра 1 плунжер 2 мультипликатора цачиьиает сжимать жидкость, находящуюся в рабочей полости 3 контейнера высокого давления. Когда величина давления впоршиевой полости гидроцилиндра достигнетзаданного значения, сработает реле давленияи включит реле времени 5, от которого че3рез задаьны 1 Й промежуток времени электромагнит 6 произведет реверс золотника 7, и плунжер 2 мультипликатора возвратится в исходное,положение.В конце обратного хода плунжсра срабя тывает конечный выключатель 8, подает соот ветствующиЙ импульс ца элйктромягнит 9 рсвераианого золотника 7, и снова начицаетс 11 рабочий ход - сжатие жидкости в рабочей полости 3 контейнера высокого давления.На плунжере 2 мультипликатора...
Устройство для регулирования разгрузочной щели инерционной дробилки
Номер патента: 458335
Опубликовано: 30.01.1975
Авторы: Афанасьев, Зарогатский, Иванов, Макаров, Митрофанов
МПК: B02C 25/00
Метки: дробилки, инерционной, разгрузочной, щели
...6 дебатробежную силу, отклоняего конуса 4 от вертикалисобой верхнюю головку я 6 с соответствующим угу его оси, Величина углоа также уф (см, фиг. 2) заразгрузочной щели между Изобретение относится к области обогащения полезных ископаемых и может быть использовано в горной промышленности для регулирования разгрузочной щели инерционной конусной дробилки.Известно устройство для регулирования разгрузочной щели инерционной дробилки, содержащее привод с шаровым шпинделем, нижняя головка которого установлена в подшипнике, гидроцилиндры для регулирования разгрузочной щели и измеритель ее величины, Однако такое устройство не обеспечивает достаточного качества регулирования из-за не точной информации в процессе работы инерционной конусной...
Вибрационная щековая дробилка
Номер патента: 459249
Опубликовано: 05.02.1975
Авторы: Александров, Полуянов, Янов
МПК: B02C 1/02
Метки: вибрационная, дробилка, щековая
...вибрационная щековая дробилка, содержащая дробящие щеки с регулируемой и нерегулируемой дробящими плитами, упругие элементы, вибраторы и карданные валы.Однако у такой дробилки при дроблении материала происходит нагружение рамы или ее элементов распорными усилиями, что требует заменить громоздкую и тяжелую несущую раму для щек дробилки легким опорным подкладным листом. Целью изобретения является упрконструкции дробилки.Это достигается тем, что щеки выс параллельно расположенными бокосвязанными между собой упругим эли обращенными в сторону полости дрпричем боковины одной щекивают боковины другой, а вибраторылены соосно, соединены между собойными валами и укреплены: ареднитыльной стороне щеки с нерегулируебящей плитой, а...
Конусная дробилка
Номер патента: 459250
Опубликовано: 05.02.1975
Авторы: Антонюк, Зарогатский
МПК: B02C 2/04
...соответствующих им гнездах корпуса и станины.Изобретение поясняется чертежом.Дробилка включает станину 1, на которой при помощи эластичных амортизаторов 2 30 установлен корпус 3 с коническим дробящим кольцом 4 и двумя узлами дебалансных вибраторов 5, размещенных диаметрально на боковых приливах корпуса. По обеим сторонам от оси, перпендикулярной оси размещения вибраторов, смонтированы внутри амортизаторов штанги 6, верхние сферические наконечники которых установлены в гнездах-подпятниках корпуса, а нижний - в таком же гнезде станины, Внутри конического дробящего кольца с некоторым разгрузочным зазором установлен дробящий конус 7, вал которого смонтирован в подшипниках 8 горловины станины. Под валом конуса, в горловине станины, может быть...
Устройство для измельчения продукта на гранулы
Номер патента: 459251
Опубликовано: 05.02.1975
Авторы: Залецкий, Ковганко, Малиновский, Рубиниченко, Свядощ
МПК: B02C 4/08
Метки: гранулы, измельчения, продукта
...см тальных пар щееся тем,25 одинакового рительной ори валов между ца, на другом проточки для 30 выступы, Изобретение относится к пищевой промышленности и может быть использовано при производстве различных продуктов питания из картофеля, овощей, плодово-ягодного и другого сырья.Известно устройство для измельчения продукта на гранулы, содержащее загрузочный бункер, рабочие органы, выполненные в виде набора звездочек, смонтированных на двух горизонтальных параллельных валах.Целью изобретения является получение гранул одинакового размера и исключение предварительной ориентации материала. Для этого в предлагаемом устройстве на одном из валов между звездочками установлены кольца, на другом в зубьях звездочек выполнены проточки для...
Молотковая дробилка
Номер патента: 459252
Опубликовано: 05.02.1975
Автор: Рожковский
МПК: B02C 13/04
Метки: дробилка, молотковая
...рабочих органов осуществляется последовательное и окончательное измельчение продукта за один пропуск его через дробильную камеру. Измельченный продукт вместе с воздухом выбрасывается ротором 2 через разгрузочный патрубок 6 в улитку 8, которая направляет его в шнек 7, выводящий измельченный продукт из дробилки.Тонкость помола в предлагаемой дробилке можно изменять иа ходу, при ее работе, путем изменения зазора между рабочей поверхностью регулируемой деки и концами молотков. Изменение зазора осуществляется вручную или автоматически с помощью механизма 12.Ребра деки выполнены треугольного профиля, расположены параллельно оси ротора на равном расстоянии друг от друга, высота их уменьшается по направлению врашения молотков по закону...
Футеровка для шаровых мельниц
Номер патента: 459253
Опубликовано: 05.02.1975
Авторы: Белевич, Данилов, Дун, Молодцов, Стрельников, Цукерман, Щербаков, Яшин
МПК: B02C 17/22
Метки: мельниц, футеровка, шаровых
...ступень 2, боковую плоскость ступ На фиг. 1 буквами обозначены: г - ширина футеровочной плить г 1 - диаметр . наибольшего шара а = 12 - 20 - угол подъема сту а = (0,7 - 1)с - ширина ступене р = 20 - 30 - угол наклона бо скостей ступеней к радиус ному из центра мельницы плиты; у = 90+10 - двугранный угол ней и боковой плоскостями1 г = - + (1 О - ;30) - высота сту еи, м м.2Стрелкой указано направление движения футеровки. Размеры футеровочной плиты уточняются при конструктивном построении профиля в указанных выше пределах.На фпг. 2 показана работа мельницы с данной футеровкой,Упавшие шары наружных слоев скатываются на поверхность футеровки в направлении, указанном стрелкой А, почти навстречу ее движению (стрелка Б) и попадают в угол,...
