Зыков

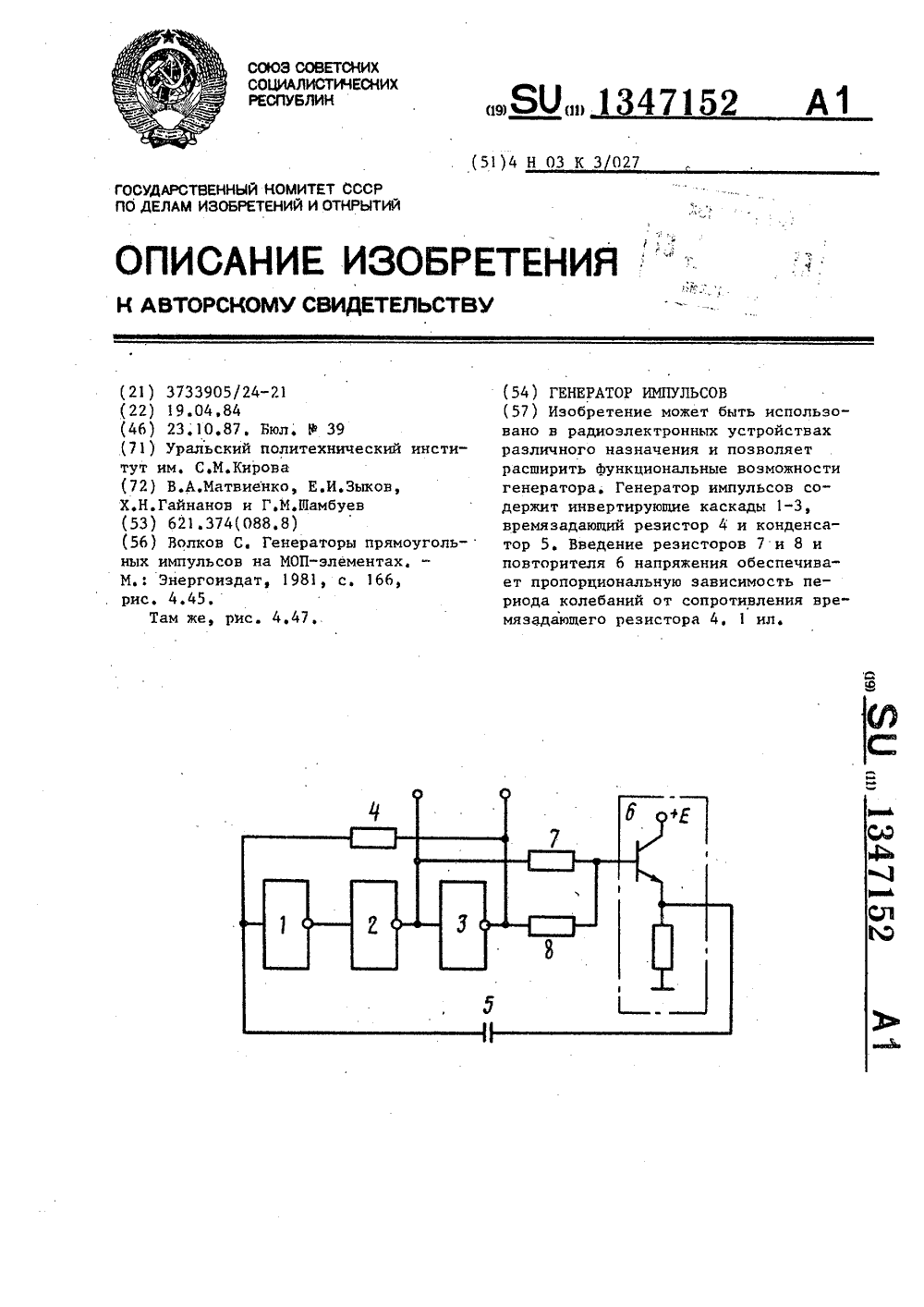

Номер патента: 1347152

Опубликовано: 23.10.1987

Авторы: Гайнанов, Зыков, Матвиенко, Шамбуев

МПК: H03K 3/027

Метки: генератор, импульсов

...значения, в устройстве возникает регенеративный процесс, в результате которого на выходах каскадов 1 и 3 установится уровень "Лог, О", а на выходе каскада 2 - уровень Лог. 1", при этом на входе повторителя 6 напряжения установится напряжениеВ1 о16 118 )пнубых 8 ыхВ 7+ В 8 где Б ы - уровень "Лог, " на выходе каскада 2;оУ - уровень "Лог, О на выходеЬыхкаскада 3,Скачок напряжения 11 на выходе повторителя 6 напряжения равныйд = )пн - 1 пн = ("8 ых 118 ых8В - В В - В8 ьхгде Б 8, - амплитуда импульсов на выходах инвертирующих каскадов,через конденсатор 5 передается навход каскада 1,В этой Фазе работы устройства конденсатор 5 перезаряжается по цепивыход повторителя 6 напряжения, конденсатор 5, времязадающий резистор 4,выход каскада 3....

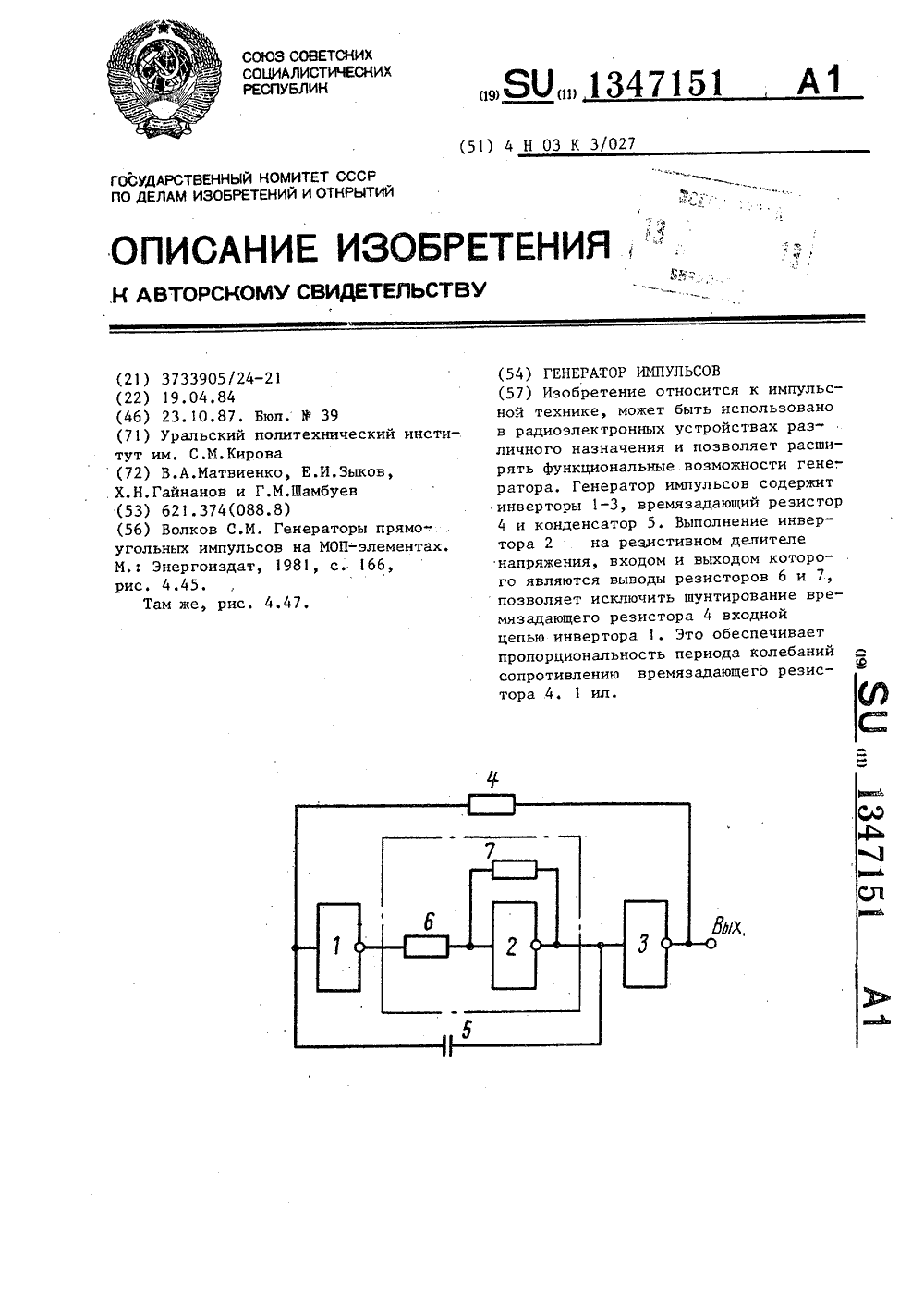

Номер патента: 1347151

Опубликовано: 23.10.1987

Авторы: Гайнанов, Зыков, Матвиенко, Шамбуев

МПК: H03K 3/027

Метки: генератор, импульсов

...инвертора 1 достигнет пороговогозначения Ою, образуется регенеративный процесс, в результате которого на выходах инверторов 1 и 3 установится уровень "Лог.О". Скачок напряжения аБ на выходе инвертора 2 равенбБ = К Угде К - коэффициент передачи по напряжению инвертора 2;06,- амплитуда импульса на выходеинвертора 1.Скачок через конденсатор 5 передается на вход инвертора 1. Конденсатор 5 в этой фазе работы устройст:ваперезаряжается по цепи: выход инвертора .2, конденсатор 5, резистор 4,выход инвертора 3. Напряжение на:входе инвертора 1 по мере перезарядаконденсатора 5 стремится к уровню"Лог.О" на выходе инвертора 3, Кактолько оно достигнет пороговогозначения Бп в устройстве возникает регенеративный процесс, в результате чего на выходах...

Номер патента: 1346861

Опубликовано: 23.10.1987

Авторы: Зыков, Мансуров, Наумов, Тукманов

МПК: F15B 19/00, G01M 15/00

Метки: гидроцилиндров, испытания, стенд

...испытуемого гидроцилиндра 3 и его амортизирующего звена 4при заданном давлении. Для проведенияиспытания на прочность с контролем 1 ггерметичности от гидросистемы стенда (не показана) подают давление на выпуск, а затем на уборку штока 11 испытуемого гидроципиндра 3, определяя наличие течей по наружным уплотнениям и поверхностям, По такой же схеме проводят испытание на разрушение, а также проверку полного хода.При проведении обкатки испытуемого гидроцилиндра 3 шток 1 подсоединяют к нижнему плечу двуплечего рычага 10 и закрепляют в устройстве 12 крепления и нагружения с помощью среднего штифта (не показан), а к верхнему плечу двуплечего рычага 10 подсоединяют штоки 8 и 9 нагрузочных гидроцилиндров 6 и 7 с дальнейшей подачей рабочей среды...

Номер патента: 1342506

Опубликовано: 07.10.1987

Авторы: Абдуллин, Абрамов, Вагапов, Валеев, Зыков, Лосев, Пестов, Тимонина

МПК: A61K 31/765, A61K 31/775, A61P 17/02 ...

Метки: животных, лечения, некробактериоза, профилактики, сельскохозяйственных

...высокомолекулярного полиоксиэтилена,П р и м е р 2, Из стада 8590 голов крупного рогатого скота в ходеклинического осмотра больных отделяют от условно-здоровых в отдельнуюгруппу 650 голов, У них до началалечебно-профилактических обработокрасчищают копыта, и больные животныепрогоняются через ванны с 37.-нойэмульсией феносмолина на основе высокомолекулярного полиоксиэтиленапри температуре эмульсии 15-20 С,Обработку повторяют 1 раз в 3 дняв течение 25 дней до полного выздоровления,Из 650 больных коров, вылечилось620, вынуждено забито 30 животных.Лечебная эффективность от использования способа составляет 957.,Условно здоровое поголовье животных подвергают такой обработке одинраз в 10 дней до полного выздоровления всех животных в хозяйстве,С...

Номер патента: 1342446

Опубликовано: 07.10.1987

Авторы: Данильченко, Зуев, Зыков, Орел, Павлов, Смакоуз, Топоровский, Ярошовец

МПК: A01D 23/02

Метки: ботвы, головок, корнеплодов, корню, очиститель

...головок корнеплодовот ботвы на корню содержит два горизонтальных встречно вращающихсявала 1 и 2, на каждом из которых закреплены рабочие лопасти. Каждая излопастей выполнена из трех очистительных элементов, средний 3 из которых размещен перпендикулярно, например, к валу 1, а боковые 4 и 5выполнены в виде лопаток с вогнутойрабочей поверхностью, Боковые очистительные элементы 4 и 5 установленынаклонно к среднему очистительномуэлементу 3, обращены к нему вогнутойрабочей поверхностью и в зоне крепления их к валам 1 и 2 расположены вна- З 0хлестку относительно среднего очисти-тельного элемента 3.Очиститель работает следующим образом,11 ри встречном вращении валов 1 и352 очистительный элемент.3 вала 1 удаляет остатки ботвы с...

Номер патента: 1337328

Опубликовано: 15.09.1987

Авторы: Артющенко, Бенционов, Весноватов, Гудзон, Зыков, Попов

МПК: B65G 47/52

Метки: конвейерная, транспортировки

...местах передачи поддона 16(фиг.13, 14) с продольного конвейерана поперечный перед подъемно-опускной рамой 20 установлен отсекатель 45, который выполнен в виде рычага 2-го рода. На одном конце рычага имеется выступ 46 для остановки поддона на конвейере, а на противополож ном конце шарнирно закреплено промежуточное звено 47, которое также шарнирно связано с жестким звеном 48, закрепленным на подъемно-опускной раме 20.Цепные конвейеры (фиг,15) снабжены путевыми отсекателями 49, установленными с целью накопления поддо нов на конвейерах. В конце каждой ветви конвейера установлены тупиковые упоры 50 (фиг.12-14).Конвейерная система работает следующим образом.Поддоны с пустыми опоками (фиг.1) движутся по конвейерам 9, 1, 13, 12 и попадают на...

Номер патента: 1336981

Опубликовано: 15.09.1987

Авторы: Зыков, Орел, Охрименко

МПК: A01D 51/00

Метки: корнеплодов, подборщик-очиститель

...диска 3, но больше,чеммежду спицами диска 5. Над дисками3 - 5 установлены направляющие и периферийные решетчатые ограждения соответственно 6 - 8. На раме 1 установлены также выгрузной транспортер9 и приемные щитки 10. Диски 3 - 5приводятся во вращение механизмами11, причем частота вращения каждогодиска меньше, чем предыдущего, а ограждения 6 - 8 образуют канал, по ко.торому корнеплоды перемещаются в процессе очистки с диска на диск.Подборщик-очиститель работает сле.дующим образом,В процессе движения корнеплодыподбираются диском 3. Приемные щитки 10 при этом не позволяют корнеплодам раскатываться по полю, Подобранные корнеплоды перекатываются поддействием центробежной силы по спицам диска 3 к его периферии и вдольограждения 6 к диску 4....

Номер патента: 1333875

Опубликовано: 30.08.1987

Авторы: Бытик, Гостев, Зыков, Ибрагимов

МПК: F15B 11/04

Метки: гидросистема

...черезклапан 16 давления и обратный клапан 17 - со сливной гидролинией 6, 25Устройства 18 и 19 регулирования усилий пружин 20 и 21, клапанов 11 и 16сообщены с напорной гидролинией 5 ис проточкой 22 распределителя 4,снабженного проточкой 23, сообщенной 30с каналами 24 и 25, проточкой 26, сообщенной с проточкой 13, и золотником 27, причем пружинная полость 28клапана 11 сообщена с проточкой 13распределителя 4.35Гидросистема работает следующимобразом.При смещении золотника 27 в однуиз рабочих позиций его канал 24 или25 сообщается со сливной гидролинией 406, проточка 13 отсекается от напорнойгидролинии 5 и сообщается через проточку 23 или 26 с клапаном 24 или 25,клапан 11 давления и его пружиннаяполость 28 сообщаются со сливной гид бролинией...

Номер патента: 1333874

Опубликовано: 30.08.1987

Авторы: Васильев, Гостев, Зыков, Соколов

МПК: F15B 11/04

Метки: гидросистема

...27.Гидросистема работает следующимобразом,Б отсутствие сигналов управленияот оператора выключатели 23, 24 и28 разомкнуты, приводы 21, 22 и 29обесточены, золотник 19 находится всреднем положении, в котором полости2 и 3 разобщены с насосом 5 и сливом6 и между собой, При этом осуществляется удержание внешней нагрузки прилюбом промежуточном положении штокагидроцилиндра 1, а насос 5 разгруженчерез полностью открытый клапан 7,полость 13 которого соединена сосливом 6 через линию 14 и канал 20.;1 ля осуществления втягивания штокаФгплроцилиндра 1 по сигналу оператора33874 2 замыкаются выключатели 24 и 28 и сблоков-задатчиков 25 и 27 поступаютсигналы соответственно на приводы 22и 29. При этом золотник 19 сдвигается влево, причем его...

Номер патента: 1324822

Опубликовано: 23.07.1987

Авторы: Амитан, Бернштейн, Васильев, Гебель, Егоров, Зыков, Клибанов, Нефедов, Старкина

МПК: B23Q 15/00

Метки: инструмента, позиционирования, режущего

...превышающее величину отжатия, и снова подводят до касания обработанной .поверхности, т.е. до появления сигнала датчика 8, Отжатие инструмента равно разности сигналов датчика 7 в момент касания инструментом обработанной поверхности и при ее обработке (во время последчего прохода).Возможен также другой вариант опреде3 13248 ления величины отжатия инструмента. Согласно этому варианту, подводят инструмент до касания с обрабатываемой поверхностью, производят отсчет по датчику 7 в момент касания, выводят инструмент иэ отверстия изделия, подводят его на фиксированную глубину резания, осуществляют проход, отводят инструмент, повторно подводят его до касания и снова производят отсчет. 10Величина отжатия равна установленной глубине резания за...

Номер патента: 1321621

Опубликовано: 07.07.1987

Авторы: Бесценная, Зыков, Лобов

МПК: B61K 7/04

Метки: башмак, удерживающий

...предприятие, г, Ужгород, ул. Проектная, 4 1Изобретение относится к устройствам для железнодорожного транспорта, а именно к устройствам для закреп,ления подвижного состава на железнодорожных путях, 5Цель изобретения - повьшение эффективности торможения.На фиг. 1 представлено устройство, общий вид, на фиг, 2 - вид А на фиг.1.Удерживающий башмак состоит из по лоза 1, станины 2, шарнирного упора 3, соединенного со станиной валиком 4, скобы 5 и пружины 6 Скоба 5 шарнирно закреплена на полозе. Нижняя часть скобы выполнена в виде эксцентрика, 15 а верхняя часть в исходном состоянии прижата пружиной 6 к тыльной стороне шарнирного упора.Устройство работает следующим образом. 20В исходном состоянии башмак, установленный на...

Номер патента: 1321557

Опубликовано: 07.07.1987

Авторы: Гебель, Зыков, Ионов, Клугман, Наумов, Нефедов, Шашков

МПК: B24B 35/00, B24B 5/14

Метки: заготовках, конуса, корпуса, наружного, распылителя, станок, типа, шлифования

...призмой 3. Соосно с призмой 32 установлен пили Др 33 с поршнем 34 и штоком 35. Кроме того, устройство оснащено конечными выключателми 36 (Магазин пуст), 37 (диск в позиции загрузки) и 38 (Шток в исходгОм положении).Разгрузочное устройство 9 содержит конечный выключатель 39 (Изделие в позиции загрузки), цилиндр 40 загрузки. шток 41 которого несет лапку-сбрасывателг 42, и отводящий патрубок 43 для разгрузки изделий.Блокировочный диск 10 установлен с воз можностью ограниченных поворотов Относительно оси, совпадающей с осью ротора 11, и повернут пружиной 44 до упора 45. На столе 4 установлен конечный выключатель 46 блокировочного диска. В диске 10 предусмотрены в.резы 47 и 48 для прохода изделий при загрузке и разгрузке.Станок работает...

Номер патента: 1317649

Опубликовано: 15.06.1987

Авторы: Зыков, Косолапов, Цороев, Чуркин

МПК: H03H 17/00, H03H 19/00

Метки: синхронный, фильтр

...накопителе 1 в времени , Р-триггер 14 по заднему фронту импульса на его тактирующем входе (фиг. 4 а) устанавливается в нулевое состояние, при котором на его 40 инверсном выходе появляется единица (фиг. 4 в), содержимое реверсивного счетчика 11 увеличивается на единицу и принимает вид:входного импульса на первом входе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ действует нуль с выхода старшего разряда реверсивного счетчика 11 (фиг. 4 б), а на втором входе - единица с инверсного выхода Р-триггера 14 (фиг, 4 в),вследствие этого на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 15 (фиг. 4 г) и на первом входе элемента И 16 устанавливается также единица, Так как и на второй вход элемента И 16 подана единица с инверсного выхода КЯ-триггера 18 (фиг. 4 ж), то на...

Номер патента: 1314342

Опубликовано: 30.05.1987

Авторы: Бабич, Васильев, Зыков, Кравченко

МПК: G06F 11/16

Метки: измерительной, информационно, системы, состояния

...Затем величину получен 35 ной разности сопоставляют с допустимым порогом изменений и делается автоматизированный вывод о пригодностипроверяемой системы 18 к дальнейшейработе. 40 составляющих, находящихся в начале иконце рабочего диапазона частот исследуемой системы,Выходной сигнал с анализатора 22 спектра частот подается на вход дифференцирующего блока 17 и информационный вход аналого-цифрового преобразователя 15. Так как производится сквозная проверка информационного тракта проверяемой системы, то создается такая45 структура сигнатуры, которая характеризуется линейчатым частотным спектром, наиболее простым вариантом является, например, сигнатура, частотный спектр которой состоит из двух равных 50 Дифференцирующий блок 17 состоитиз...

Номер патента: 1311980

Опубликовано: 23.05.1987

Авторы: Глаголев, Зыков

МПК: B61K 9/12

Метки: индикатор, колеса, путевой, юза

...к железнодорожному транспорту, а именно к устройствам для обнаружения скользящих юзом колес рельсовых подвижных единиц.Цель изобретения - повышение точности.На чертеже представлена функциональная схема индикатора.Индикатор содержит установленные на рельсах 1 и 2 датчики 3 и 4 и приемники 5 и 6 магнитных меток, причем приемники 5 и 6 соединены с блоком 7 совпадения, соединенным с регистратором 8, при этом приемник 5 смещен относительно датчика 3 вдоль рельса 1 на расстояние, меньшее развернутой длины окружности колеса 8, 15 на которое наносятся магнитные клетки 9, а датчик 4 магнитных меток смещен относительно датчика 3 в сторону приемника 6 в пределах вышеуказанного расстояния, т.е. расстояния, меньшего развернутой длины...

Номер патента: 1308642

Опубликовано: 07.05.1987

Авторы: Зыков, Зыкова, Ковальчук, Левитин, Мошкевич, Оржицкая, Поспелова

МПК: C22C 38/24

Метки: сталь, штамповая

...5Цель изобретения - повьппение ударной вязкости и пластических характеристик стали при температурах до 630 С,Опытные составы предлагаемой 10 стали разливают в слитки массой 50 кг и проковывают на квадратные прутки размером 35 х 35 мм.В табл, 1 показаны составы предлагаемой и известной сталей, в табл.2 и 3 - результаты исследования структуры и свойств опытных плавок.Предлагается сталь, имея практически одинаковую твердость, тепло- стойкость и прочность (пределы прочности и текучести) при нормальной температуре испытания с известной сталью обладает более высокими характеристиками ударной вязкости и пластич 25 ности при температурах испытания до 630 С.В табл. 4 приведены результаты испытания механических свойств в интервале температур...

Номер патента: 1308239

Опубликовано: 07.05.1987

Авторы: Зыков, Орел, Охрименко

МПК: A01D 33/08

Метки: корнеплодов, примесей

...3. Над периферией диска 1 установлено секционное решетчатое ограждение 4 иэ горизонтальных прутков. Каждая секция огражения 4 связана с рамой 5 шарниром 6 с вертикальной осью, расположенной над периферией. диска 1, а с приводным механизмом 7, например кривошипно-шатунным, шарниром 8, Устройство снабжено также подающим транспортером 9, отражателем 10 и отводящим транспортером 11. В процессе работы ворох корнеплодов подается транспортером 9 на вращающийся решетчатый диск 1 и транспортируется, очищаясь, вдоль секционного ограждения 4 к отводящему транспортеру 11. При этом корнеплоды, перекатываясь по спинам 3 диска и пруткам решетчатого ограждения 4, очищаются от примесей, проваливающихся в зазоры между спицами диска илипрутками...

Номер патента: 1307602

Опубликовано: 30.04.1987

Авторы: Байдаков, Зыков, Пастухов, Федоренко

МПК: H04N 5/228

Метки: автоматической, луча, лучевой, трубки, фокусировки, электронно

...преобразует поступивший на его сигнальный вход с выхода интегратора 6 аналоговый сигнал ошибки в цифровой вид. Второй по времени импульс с третьего выхода генератора 15 поступает на управляющий вход АПБ 18, который при этом производит сравнение текущего значения сигнала ошибки, поступающего с выхода АЦП 16 на второй сигнальный вход АЛБ 18, с предыдущим значением сигнала ошибки, хранящимся в регистре 17 и поступающем с его выхода на первый сигнальный вход АЛБ 18, Если текущее значение сигнала ошибки меныде или равно предыдущему значению сигнала ошибки, то АЛБ 18 не вырабатывает сигнал па своем выходе и состояние триггера 20 не меняется. Третий по времени импульс с второго выхода генератора 15 поступает на управляющий вход регистра 17 и...

Номер патента: 1304889

Опубликовано: 23.04.1987

Авторы: Ангелов, Борисов, Зыков, Комлев, Недогон, Новиков, Ревнивцев, Сандт, Сулейменов, Тимченко, Урванцев, Шумейко

МПК: B03C 7/12

Метки: обогащения, руд, фосфатных, электростатического

...схеме: сырье сушат, дробят измельчают всухую33 в шаровой мельнице, работа.ощей в залкнутом цикле с Воздушным кляссийика" тором, до крупности менее О,16 мм, Далее измельченньй продукт подвергают пневмоэлектростатическому Обогащенио 3 на установке, Измельченный прсцукт, имеющий температуру 30 "С (и-.тервал температур может быть в пределах 20-.) О50 С)1 из бункерашнековым плтате.А 1 лем 2 поцяют в трубопровод 3 воздух в который поступает от вентилятора 4 подачи питания. В трубопроводе 3 образуется туобу 1 етный пь 1 ле газовый;о ток. В трубопровод:. 3 установлено за-. рядное устройство 5, и;едстав,г 1 яю 11 Е собой систему сотообразных элемен.- тов, обеспечиваюп,ее более полный контакт чястиц мятериала. между собой и с элементами...

Номер патента: 1302322

Опубликовано: 07.04.1987

Авторы: Август, Гноевая, Зыков

МПК: G11C 29/00

Метки: оперативной, памяти, теста, формирования

...0010, а триггер 3 - в состояние 1, поэтому с прямого выхода триггера 3 на управляющий вход счетчика 1 поступает сигнал 1. В последующие такты происходит считывание информации по всем адресам, а также занесение начального адреса группы со счетчика 5 импульсов по модулю К в блок 6 суммирования,Затем происходит запись новой кодовой комбинации 0010 по той же группе адресов, а по окончании записи триггер 3 вновь переключается в состояние 1 и снова устанавливается режим Считывание информации по всем адресам.После записи кодовой комбинации 1111; второй счетчик 2 переключается в состояние 000 и на выходе элемента ИЛИ-НЕ 4 появляется 1. После записи кодовой комбинации 0000 счетчик 2 переключается в состояние 0.01 и на выходе элемента...

Номер патента: 1291057

Опубликовано: 23.02.1987

Авторы: Зыков, Орел, Охрименко

МПК: A01D 25/04

Метки: копач, корнеплодов

...осударственного комитета ССС елам изобретений и открытий Москва, Ж, Раушская наб.,сно 13035 4/ оизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к области сельскохозяйственного машиностроения, в частности к копачам для корнеплодов, используемым в корнеплодоубороч. ных машинах.Цель изобретения - повышение надежности работы копача.На фиг. схематично изображен копач для корнеплодов, вид спереди; на фиг.2 - сечение А-А на фиг.1,Копач для корнеплодов содержит раму 1, несущую основание 2 с двумя жестко закрепленными на нем лемешками 3 и 4. Основание 2 закреплено на раме 1 посредством шарнира с горизонтальной осью 5 и кинематически связано с механизмом 6 привода основания 2 с лемешками 3 и 4 в...

Номер патента: 1288380

Опубликовано: 07.02.1987

Авторы: Бытик, Гостев, Зыков, Милов

МПК: F15B 11/02

Метки: гидросистема

...величины, что распределитель 22 перемещается вправо, обеспечивая давление в заклапанной полости клапана такое, чтобы дифференциальный клапан б переместился вверх на величину, 35 обеспечивающую давление в полости 27 и напорной линии 28 при максимальном расходе, достаточное для удержания в равновесии навесного оборудования без нагрузки, пружина 12 обеспечива ет в этом режиме крайнее нижнее положение золотниковой втулки 1 О. При этом рабочая жидкость из напорной линии 28 через вспомогательный распределитель 17 и управляющий распреде литель 22 подводится под левые торцы распределителей 17 и 14, в результате чего последние перемещаются в крайнее правое положение (по чертежу). После этого напорная линия 28 50 соединяется через золотник 14 с...

Номер патента: 1287782

Опубликовано: 07.02.1987

Авторы: Борух, Зыков, Шабалин

МПК: A01G 23/00

Метки: лесосеки, разработки

...изобретения - повышение производительности лесозаготовительных машин,5На фиг,показана схема работы лесозаготовительных машин при разработке лесосеки.Валочно-пакетирующая машина 1 укладывает срезанные деревья в пачки под уг лом к трелевочному волокну при ходе от лесовозного уса 2 в сторону - назад от себя, а при ходе к лесовозному усу 2 в сторону - вперед от себя параллельно ранее уложенным пачкам, Передвижная сучкорезная машина 3 ведет очистку деревьев от сучьев и вершин, перемещаясь по волокам пасек от пачки к пачке, Трелевку хлыстов в полупогруженном положении ведут трелевочным трактором 4 за вершины.2 ОСпособ осуществляется следующим образом.Валочно-пакетирующая машина 1 начинает разработку пасек, двигаясь от уса 2 и...

Номер патента: 1287760

Опубликовано: 07.02.1987

Авторы: Зыков, Лазарев, Поляков, Сеношенко

МПК: A01B 13/04

Метки: стеблеукладчик

...предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам машин для укладки и укрывки стеблей кустарниковых насаждений землей на зиму.Цель изобретения - повышение качества укладки стеблей.На фиг.1 изображен предлагаемый стеблеукладчик, вид сзади; на фиг.2то же, вид сверху,Стеблеукладчик установлен на раме 1 и состоит из пальцевого колеса 2, установленного на оси 3 под острым углом к горизонту, и стеблесъемника в виде колеса 4, свободно посаженного на шип 5 кривошипа 6, который жестко закреплен на оси 3, выполнен регулируемым по длине и расположен со стороны рамы 1. Пальцевое колесо 2 приводится от опорного колеса 7 с помощью цепной передачи...

Номер патента: 1283985

Опубликовано: 15.01.1987

Авторы: Зыков, Колесников

МПК: H04B 3/46

Метки: автокорреляционный, измеритель, последовательности, псевдослучайной, тактовой, частоты

...ФНЧ.В результате перемножения указанных сигналов (фиг. 2 б и г) образует ся сигнал, сходный по структуре с 5 10 15 20 25 30 35 40 45 50 опорным меандровым, При этом частьфронтов (равная количеству фронтовв псевдослучайной последовательности) указанного. сигнала смещается внаправлении смещения входного сигнала (на фиг. 2 д смещенные фронтыпомечены стрелками), При таком смещении данного сигнала возникает отрицательная корреляция его с сигналом, подаваемым на опорный входсинхронного детектора 6 (фиг.2 е).Формируется данный опорный сигнализ меандрового сигнала путем сдвигаего на четверть периода.На фиг. 2 ж показан результатперемножения сигналов, на фиг.2 зрезультат усреднения, представленный выходным сигналом постоянноготока отрицательной...

Номер патента: 1278550

Опубликовано: 23.12.1986

Авторы: Зыков, Суворов, Фролова, Худзинский

МПК: F25B 9/00

Метки: микрокриогенная, нее, предназначенное, рабочее, тело

...Если объемная доля гелия больше 90%, возрастает удельная работа сжатия и температура нагнетания гелия, что влечет за собой уменьшение КПД микрокриогенной системы и снижает ее надежность.Выполнение насадки регенераторра двух 2конденсируется во второй секции со стороны впускного клапана, что снижает эффективность работы охладителя. При значениях удельных поверхностей теплообмена секций насадки более 4, увеличивается мертвый объем охладителя, что также приводит к снижению эффективности его работы.Микрокриогенная система работает следующим образом.Компрессор 1 осуществляет сжатие смеси, охлаждение сжатой смеси происходит в холодильнике 4, затем происходит отделение жидкой фазы во влагоотделителях грубой 6 и тонкой 7 очистки. Жидкосной...

Номер патента: 1278298

Опубликовано: 23.12.1986

Авторы: Зыков, Классен, Новиков, Самигуллина, Харитонов, Хлебодарова, Шлыкова, Шуб, Шумейко

МПК: C01B 25/22

Метки: кислоты, фосфорной

...фосФогипса и увеличения габитуса его35 кристаллов. На первую стадию подают часть сырья и весь раствор разбавления, т,е, разложение ведут припониженных концентрациях РО и ЯОэ,что в свою очередь обеспечивает обра 40 зование крупнокристаллического осадка.При соотношении СО ; Р О более) 1:2 возрастает расход серной кислотына получение Фосфорной кислоты и уве 45 личивается количество ФосфогипсаНереализуемого отхода от производства фосфорной кислоты,В табл. 3 представлено влияниесодержания сульфат-иона в жидкой фа 50 эе пульпы на первой стадии на показатели процесса (для соотношения фракций 1:3-9 соотношение СОг/РгО 1:2-8).Из данных табл. 3 следует, что приконцентрации свободной БОб в жидкой55 фазе пульпы менее 0,1 Х ненообразование...

Номер патента: 1271951

Опубликовано: 23.11.1986

Авторы: Васильев, Гостев, Зыков, Мороз, Соколов

МПК: E02F 9/20

Метки: землеройно-транспортной, органом, рабочим

...мощности. В качестве блока 4 определения знака производной тяговой мощности может быть применено трехпозиционное поляризованное реле. 11 ереключатель 5 режима работы осуществляет следующий алгоритм:при появлении на входе этого блока упомянутых кодов + 1" и "0", соответствующих возрастанию и постоянству сигнала тяговой мощности, на выходе блока присутствует сигнал "+ ,при наличии на его входе кода -1" (убывание тяговой мощности) на выходе присутствует сигнал "-". В качестве переключателя 5 режима работы может быть применено двухпозиционное поляризованное реле, в качестве блока 6 - одна из типовых конструкций управляемых электроконтакторов.Реализация блока 7 может быть основана на известных схемах запоминания, как злектромеханических,...

Номер патента: 1271609

Опубликовано: 23.11.1986

Авторы: Васильев, Зыков, Кочетков, Мищанин, Николаев

МПК: B21C 3/02

Метки: волока

...СССР по делам изобретений и открытий 113035, Москва, )К, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к обработке металлов давлением, в частностик инструменту для волочения,Целью изобретения является повышение стойкости волоки, 5На чертеже изображена волока,осевой разрез.Волока содержит поверхность,объединяющую входную и рабочую зоны,образующая поверхность которой обраэована частью окружности с радиусом В, калибрующую зону 2 с диаметром Й, равным диаметру протягиваемого профиля, выходную зону 3 имеющуюформу усеченного конуса. Центр окружности расположен в плоскости стыка рабочей и калибрующей зон, Радиусокружности равен 3-5 диаметрам калибрующей зоны,...

Номер патента: 1271388

Опубликовано: 23.11.1986

Авторы: Анопин, Зыков

МПК: A01B 13/16

Метки: закрепления, оврагов

...поросль, например акацию белую, лох серебристый, осину, тополь черный, терн и лр. Для цослсдуюгцего уменьшения транспирации и лучшего ускорения надземную часть деревьев срезают, утилизируют, а корни цодпахивают. Отсыпку бортов оврага проводят в три этапа: снацала поцвогрунтом 1 без лревесных растений с приовражного участка, расположенного между оровкой оврага и лесной полосой (при этом осыпь, принимая угол естественного откоса, отлагается в;1 ижней и средней цаст 5 х ОВра 1 а); затс.м почВОГ)Унтом 2 из приовражной лесной полосы вместе с живы- МИ КОРН 51 МЦ И ЦНЯМИ .1 ЕГКОУКОРСНЯК)Ц 1,ИХСЯ корнеотпрь 1 сковых деревьев и кустарников (осыпь с) слагается в нижней, срелнсй и цастицно верхней части борта оврага) и завершасот цоцвогруцтом 3 с...
