Генератор импульсов

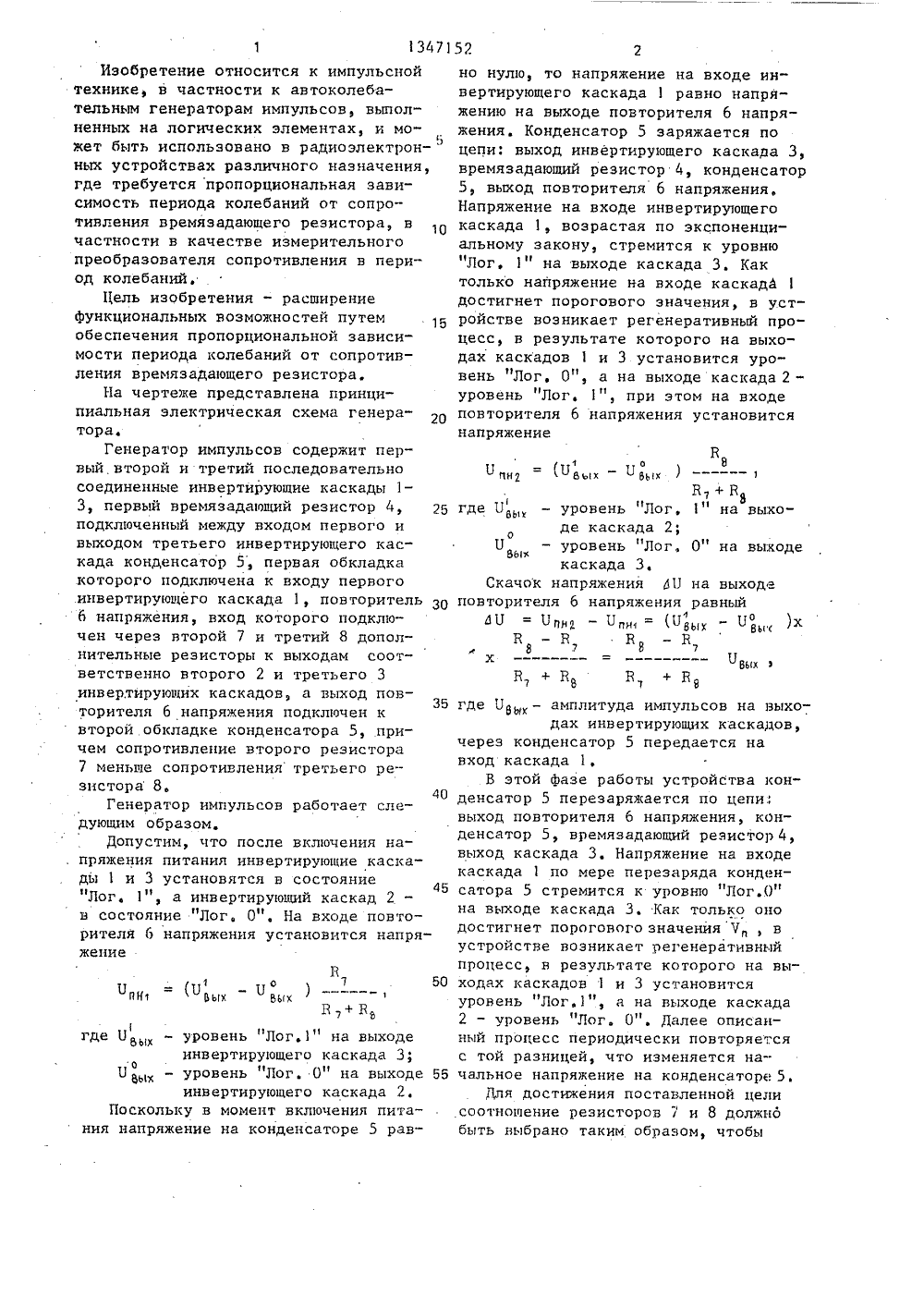

Изобретение относится к импульснойтехнике, в частности к автоколебательным генераторам импульсов, выполненных на логических элементах, и может быть использовано в радиоэлектрон-ных устройствах различного назначения,где требуется пропорциональная зависимость периода колебаний от сопротивления времязадающего резистора, вчастности в качестве измерительногопреобразователя сопротивления в период колебаний,Цель изобретения - расширениефункциональных возможностей путемобеспечения пропорциональной зависимости периода колебаний от сопротивления времязадающего резистора,На чертеже представлена принципиальная электрическая схема генератора.Генератор импульсов содержит первый второй и третий последовательносоединенные инвертирующие каскады 13, первый времязадающий резистор 4, 25подключенный между входом первого ивыходом третьего инвертнрующего каскада конденсатор 5, первая обкладкакоторого подключена к входу первогоинвертирующего каскада 1, повторитель З 06 напряжения, вход которого подключен через второй 7 и третий 8 дополнительные резисторы к выходам соответственно второго 2 и третьего 3инвертирующих каскадов а выход пов 935торителя 6 напряжения подключен квторой обкладке конденсатора 5, причем сопротивление второго резистора7 меньше сопротивления третьего резистора 8,40Генератор импульсов работает следующим образом,Допустим, что после включения на. пряжения питания инвертирующие каскады 1 и 3 установятся в состояние"Лог. 1", а инвертирующий каскад 2 -в состояние "Лог, О". На входе повторителя 6 напряжения установится напряжениеВо 7 50Н- 13 )- ,ПН Ьых ВьхВ+ Вгде 05 - уровень "Лог.1" на выходеЬыхинвертирующего каскада 3;- уровень "Лог. О" на выходе 55инвертирующего каскада 2,Поскольку в момент включения питания напряжение на конденсаторе 5 равно нулю, то напряжение на входе инвертирующего каскада 1 равно напряжению на выходе повторителя 6 напряженияКонденсатор 5 заряжается по цепи: выход инвертирующего каскада 3, времязадаюший резистор 4, конденсатор 5, выход повторителя 6 напряжения. Напряжение на входе инвертирующего каскада 1, возрастая по экспоненциальному закону, стремится к уровню "Лог, 1" на выходе каскада 3, Как только напряжение на входе каскадАдостигнет порогового значения, в устройстве возникает регенеративный процесс, в результате которого на выходах каскадов 1 и 3 установится уровень "Лог, О", а на выходе каскада 2 - уровень Лог. 1", при этом на входе повторителя 6 напряжения установится напряжениеВ1 о16 118 )пнубых 8 ыхВ 7+ В 8 где Б ы - уровень "Лог, " на выходе каскада 2;оУ - уровень "Лог, О на выходеЬыхкаскада 3,Скачок напряжения 11 на выходе повторителя 6 напряжения равныйд = )пн - 1 пн = ("8 ых 118 ых8В - В В - В8 ьхгде Б 8, - амплитуда импульсов на выходах инвертирующих каскадов,через конденсатор 5 передается навход каскада 1,В этой Фазе работы устройства конденсатор 5 перезаряжается по цепивыход повторителя 6 напряжения, конденсатор 5, времязадающий резистор 4,выход каскада 3. Напряжение на входекаскада 1 по мере перезаряда конденсатора 5 стремится к уровню "Лог.0"на выходе каскада 3. Как только онодостигнет порогового значения 7, вустройстве возникает регенеративныйпроцесс, в результате которого на выходах каскадов 1 и 3 установитсяуровень "Лог.1", а на выходе каскада2 - уровень "Лог. О". Далее описанный процесс периодически повторяетсяс той разницей, что изменяется начальное напряжение на конденсаторе 5,Для достижения поставленной целисоотношение резисторов 7 и 8 должнобыть выбрано таким образом, чтобы1347152 Составитель В.Чижиков ТехредИ.Верес Корректор В,Бутяга Редактор Г,Волкова Заказ 5126/50 Тираж 899 Подписное ВНИИПИ Государственного комитета СССР по,делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 напряжение на входе инвертора 1 не выходило за пределы О-Е. Для этого необходимо, чтобы дЮБ при Б ( Е/2 или дБ с Е - Бп при Пъ Е/25 Выразив аУ через соотношение резисторов 7 и 8, указанные условия можно записать в виде 10при УЕ/2;В + В 11 ьых----- ( Е - П при УЕ/2. 15 В 9 Вт Допустимое значение отношенияВ з /В сверху ограничено условием работоспособности. При Вв= В скачок 20 напряжения на выходе повторителя 6 напряжения равен нулю и устройство неработоспособно поэтому отношение В /В 8 должно также отвечать условию В.,/25 Формула изобретенияГенератор импульсов, содержащий первый, второй и третий последовательно соединенные инвертирующие каскады, времязадающий первый резистор, подключенный между входом первого и выходом третьего инверторов, конденсатор, первая обкладка которого подключена к входу первого инвертирующего каскада, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей путем обеспечения пропорциональной зависимости периода колебаний от сопротивления времяэадающего резистора, введены дополнительно второй и третий резисторы и повторитель напряжения, вход которого подключен через второй и третий резисторы к выходам соответственно второго и третьего инверторов, а выход повторителя напряжения подключен к второй обкладке конденсатора, причем сопротивление второго резистора меньше сопротивления третьего резистора.
