Генератор импульсов

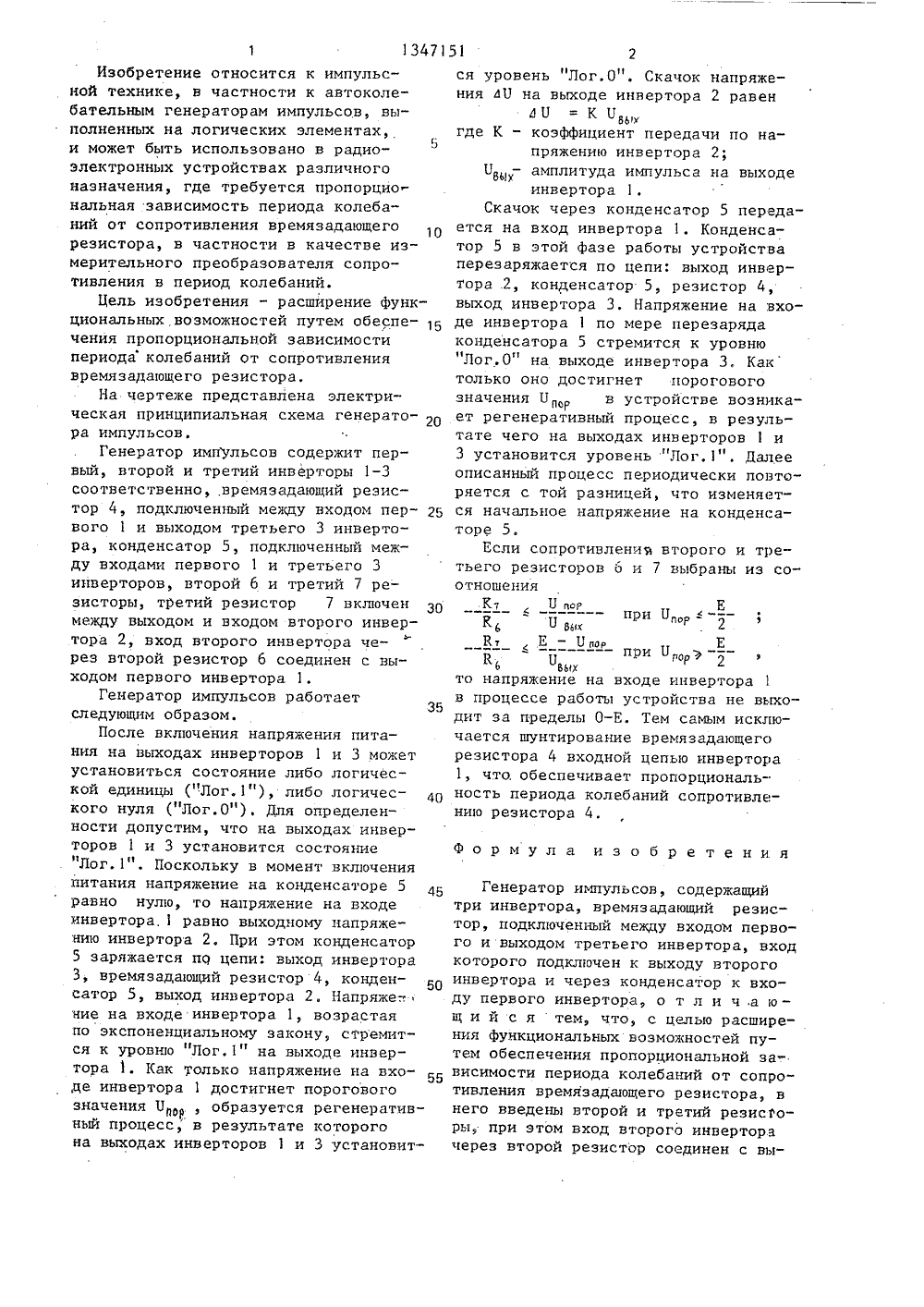

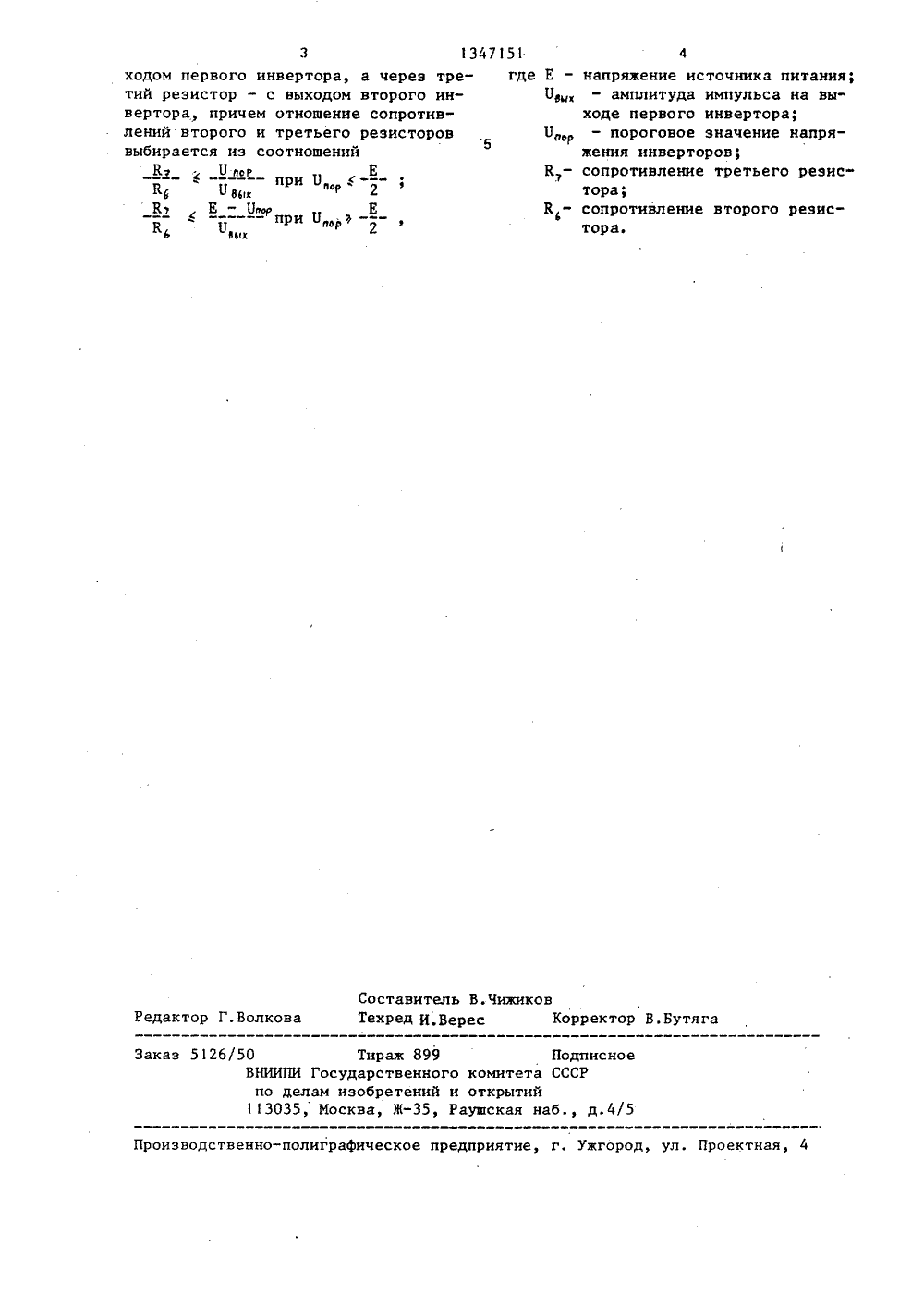

Изобретение относится к импульсной технике, в частности к автоколебательным генераторам импульсов, выполненных на логических элементах, и может быть использовано в радиоэлектронных устройствах различного назначения, где требуется пропорцио нальная зависимость периода колебаний от сопротивления времязадающего резистора, в частности в качестве измерительного преобразователя сопротивления в период колебаний.Цель изобретения - расширение функциональных,возможностей путем обеспе чения пропорциональной зависимости периода колебаний от сопротивления времязадающего резистора.На чертеже представлена электрическая принципиальная схема генерато О ра импульсов.Генератор импульсов содержит первый, второй и третий инверторы 1-3 соответственно, времязадающий резистор 4, подключенный меду входом пер вого 1 и выходом третьего 3 инвертора, конденсатор 5, подключенный между входами первого 1 и третьего 3 инверторов, второй б и третий 7 резисторы, третий резистор 7 включен между выходом и входом второго инвертора 2, вход второго инвертора через второй резистор 6 соединен с выходом первого инвертора 1.Генератор импульсов работает следующим образом.После включения напряжения питания на выходах инверторов 1 и 3 может установиться состояние либо логической единицы ("Лог.1"), либо логического нуля ("Лог.О")Для определенности допустим, что на выходах инверторов 1 и 3 установится состояние "Лог.1". Поскольку в момент включения питания напряжение на конденсаторе 5 4 равно нулю, то напряжение на входе инвертора,1 равно выходному напряжению инвертора 2. При этом конденсатор 5 заряжается по цепи: выход инвертора3, времязадающий резистор 4, конденсатор 5, выход инвертора 2. Напряже- ние на входе инвертора 1, возрастая по экспоненциальному закону, сб"ремится к уровню "Лог.1" на выходе инвертора . Как только напряжение на входе инвертора 1 достигнет пороговогозначения Ою, образуется регенеративный процесс, в результате которого на выходах инверторов 1 и 3 установится уровень "Лог.О". Скачок напряжения аБ на выходе инвертора 2 равенбБ = К Угде К - коэффициент передачи по напряжению инвертора 2;06,- амплитуда импульса на выходеинвертора 1.Скачок через конденсатор 5 передается на вход инвертора 1. Конденсатор 5 в этой фазе работы устройст:ваперезаряжается по цепи: выход инвертора .2, конденсатор 5, резистор 4,выход инвертора 3. Напряжение на:входе инвертора 1 по мере перезарядаконденсатора 5 стремится к уровню"Лог.О" на выходе инвертора 3, Кактолько оно достигнет пороговогозначения Бп в устройстве возникает регенеративный процесс, в результате чего на выходах инверторов 1 и3 установится уровень "Лог.". Далееописанный процесс периодически повторяется с той разницей, что изменяется начальное напряжение на конденсаторе 5.Если сопротивления второго и третьего резисторов о и 7 выбраны из соотношенияК 7 П поР Е( ----- при БК Б Р 26 66 Хто напряжение на входе инвертора 1в процессе работы устройства не выходит за пределы О-Е, Тем самым исключается шунтирование времязадающего резистора 4 входной цепью инвертора 1, что. обеспечивает пропорциональность периода колебаний сопротивлению резистора 4.Формула изобретенияГенератор импульсов, содержащий три инвертора, времязадаюший резистор, подключенный между входом первого и выходом третьего инвертора, вход которого подключен к выходу второго инвертора и через конденсатор к входу первого инвертора, о т л и ч,а ю - щ и й с я тем, что, с целью расширения функциональных возможностей путем обеспечения пропорциональной за-. висимости периода колебаний от сопротивления времязадающего резистора, в него введены второй и третий резисторы, при этом вход второго инвертора через второй резистор соединен с вы1347151 где Составитель В.ЧижиковТехред И.Верес Корректор В.Бутяга Редактор Г.Волкова Заказ 5126/50 Тираж 899 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 ходом первого инвертора, а через третий резистор - с выходом второго инвертора, причем отношение сопротивлений второго и третьего резисторов выбирается из соотношенийКу . П вор Епри ЦВ П 66 квар 2 фк, Е-ЬР Еи с --- при Ц Е - напряжение источника питания; Пв - амплитуда импульса на выходе первого инвертора;0, - пороговое значение напряжения инверторов;К - сопротивление третьего резистора;К - сопротивление второго реэисьтора.
